锚杆旁站监理记录表(旁站表)

  • 格式：doc
  • 大小：46.00 KB
  • 文档页数：1

下载文档原格式

  / 1

合集下载

旁站样表(注浆)

旁站样表(注浆)
设计配合比：，实际施工配合比：
；
4、注浆压力为，注浆量：；
5、注浆过程（口是口否）正常，（口是口否）出现堵管、机械故障、操作失误、断电等情况；
6、其他监理情况：
发现问题及处理情况：
备注：
监理单位
旁站监理人员：
年月日
旁站监理记录表（注浆）
编号：
工程名称
施工合同
编号
监理单位
施工单位
单位（子单位）工程名称
日 期
及气候
旁站监理的部位或工序
车站主体（）锚杆注浆
旁站监理开始时间
旁站监理结束时间
旁站的关键部位、关键工序监理工作情况：
1、现场主要人员有：施工技术员、质检况：；
3、水泥砂浆强度等级，配合比报告号。

1旁站监理记录表(填写样表)

1旁站监理记录表(填写样表)

1旁站监理记录表(填写样表) D旁站监理记录表单位(子单位)工程名称旁站日期年月日星期旁站时气候温度旁站监理的部位或工序：地下连续墙旁站监理时间：施工情况：1、技术人员姓名：；管理人员姓名：；专职安全员到岗：是、否；特种工种：、、持证情况：；专职电工到岗：是、否；试验员：。

2、施工材料报批：是、否；混凝土厂家：；设计砼标号：；设计方量：设计塌落度：。

3、施工机械类型：机械台、机械台；运行正常与否：是、否。

4、施工方案报批：是、否；施工与方案的符合性：一致、不一致。

5、施工过程环境状况：；出现下雨所采取的措施：监理情况：1、泥浆比重：，砂率：，稠度：，清孔后槽深：，浇筑前槽深：，槽底成渣厚度：。

2、砼浇筑（起止）时间：，混凝土浇筑方量：，实测坍落度（三次）：。

3、混凝土试块制作组数：，测槽内砼标高符合设计要求，旁站结束。

4、送货单与配合比是否一致：是、否。

发现情况：监理情况：1、检查现场特种作业人员是否持证上岗：均持证上岗。

2、检查现场作业人员；安全与劳动防护用具（品）是否正确佩戴：均佩戴齐全。

3、检查施工机械设备运转正常：正常。

4、安全技术交底均是否完善，相关技术人员，安全员旁站是否到位：已到位。

1、钢支撑端头吊件等构件焊接是否符合设计及相关规范要求：符合设计及相关规范要求。

2、检查钢支撑安装位置是否符合设计要求：是3、钢支撑吊装完成后施加预应力记录（实际应力/设计应力）:发现情况：处理意见（结果）：备注：施工企业：中国中限公司项目经理部：深圳项目经理部质检员（签字）：年月日监理企业;北京咨询有限公司项目监理机构：深圳市城线工程监标项目部旁站监理人员（签字）：年月日旁站监理记录表深圳市城市轨道交线工程单位(子单位)工程名称旁站日期年月日星期旁站时气候温度旁站监理的部位或工序：防水卷材铺贴旁站监理时间：施工情况：1、现场技术人员姓名：；现场管理人员姓名：；专职安全员到岗：是、否；特种工种：、、持证情况：；专职电工到岗：是、否。

锚杆旁站监理记录表

锚杆旁站监理记录表
发现问题：
1、有无违反工程建设强制性标准行为？
2、有无其他影响施工质量行为？
处理意见：
备注：
施工企业：
项目经理部：
质检员（签字）：
年月日
监理企业：
项目监理机构：
旁站监理人员（签字）：
年月日
5、有无砂浆配合比报告：是□否□。
监理情况：
锚杆（土钉）参数：
1、设计长度：
2、自由段长度：
3、设计的倾斜度：
4、设计砂浆标号：
5、理论灌浆量：
6、设计张拉力：
7、施工的倾斜度：
8、孔施工长度：
9、实际灌浆量：
10、实际张拉力：
时间
水泥用量
浆ቤተ መጻሕፍቲ ባይዱ浓度
压浆压力
有无堵管现象
处理结果
张拉力
位移量
二次注浆时间
时间水泥用量浆液浓度压力有无堵管现象处理结果张拉力位移量二次注浆时间发现问题

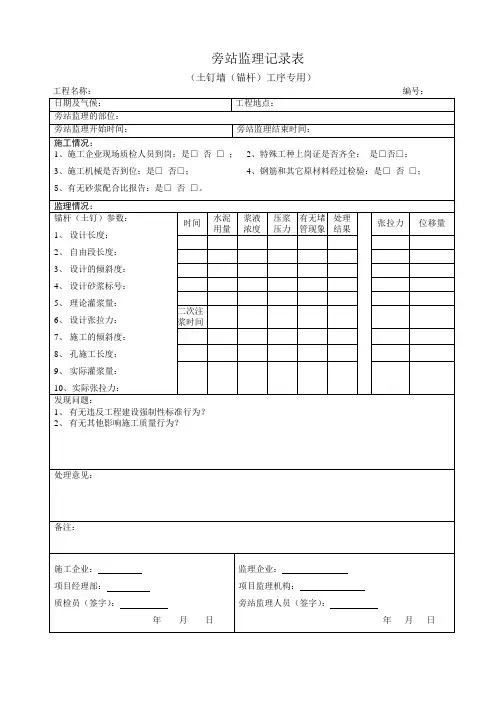

旁站监理记录表
（土钉墙（锚杆）工序专用）
工程名称：编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况：
1、施工企业现场质检人员到岗：是□否□；2、特殊工种上岗证是否齐全：是□否□；
3、施工机械是否到位：是□否□；4、钢筋和其它原材料经过检验：是□否□；

旁站监理记录表(锚杆)

旁站监理记录表(锚杆)
旁站时气候
阴9~13℃
旁站监理的部位或工序：7#楼锚杆注浆
旁站监理时间：08:00~16:00
施工情况：施工人数11人，其中管理人员1人，高压注浆机1台，机械设备使用情况正常，所使用的钢材、水泥质量证明文件齐全，过程操作符合规范要求。抗浮锚杆完成11条（编号：1186#、1185#、1174#、1173#、1171#、1172#、1154#、1151#、1152#、1153#、1139#）。
旁站时气候
晴13~24℃
旁站监理的部位或工序：3#楼锚杆注浆
旁站监理时间：20:00~23:00
施工情况：施工人数8人，其中管理人员1人，高压注浆机1台，机械设备使用情况正常，所使用的钢材、水泥质量证明文件齐全，过程操作符合规范要求。抗浮锚杆完成15条（编号：322#~324#、339#、340#、359#~361#、338#、369#、390#、400#、425#、438#、439#）。
旁站时气候
晴10~15℃
旁站监理的部位或工序：8#楼锚杆注浆
旁站监理时间：08:00~12:00
施工情况：施工人数8人，其中管理人员1人，高压注浆机1台，机械设备使用情况正常，所使用的钢材、水泥质量证明文件齐全，过程操作符合规范要求。抗浮锚杆完成7条（编号：2251#、633#、632#、1038#、1039#、1058#、1059#）。
旁站时气候
晴13~18℃
旁站监理的部位或工序：3#楼锚杆注浆
旁站监理时间：15:00~19:00
施工情况：施工人数8人，其中管理人员1人，高压注浆机1台，机械设备使用情况正常，所使用的钢材、水泥质量证明文件齐全，过程操作符合规范要求。抗浮锚杆完成19条（编号：288#~291#、278#~281#、253#~255#、247#、356#、357#、342#、343#、320#、309#）。

监理旁站记录表-全粘结锚杆体施工

监理旁站记录表-全粘结锚杆体施工
13
砂浆制备：砂浆配合比已提供，砂浆拌和均匀，随拌随用，一次拌和的砂浆在初凝前用完，砂浆试块：
14
注浆：排气管停止排气、孔口溢出浆液、注浆压力满足设计要求，出料弯头、输料管、注浆管和管路接头等无磨薄、击穿或松脱现象，注浆施工记录。
15
打泄水孔：泄水孔向上倾斜度、孔径、孔距、孔端进入岩土层深度等经验收符合要求，安装 PVC排水管、孔径、管长符合要求，打泄水孔记录表。
监理旁站记录表-全粘结锚杆体施工
日期： 年 月 日气Biblioteka ： 阴□， 睛□，气温：最高 最低
部位（或桩号）：
序号
检 查内容
检 查 记 录
1
施工组织设计方案审批：
编制日期： 年 月 日
2
场地清理
3
工作面开挖：分段开挖、分段支护
4
测量放线定位
5
变形观测点布设
6
地表、基槽排水
7
钻机就位：钻机就位正常，接钻杆，校正孔位，调整角度
16
铺设钢筋网：锚杆施工已完成并验收，钢筋有检测。
17
喷射砼：泄水孔安装牢固，喷砼时泄水孔及排水管管口有保护，钢筋网已验收，砂、石、水泥已检测，砼配合比已提供，喷射砼设备到位，现场有喷砼试验，试块：每喷射50～100m3或少于50m3，不得少于一组，每组试块不得少于3个，埋设控制喷层厚度的标志，喷射砼施工记录，喷砼48h后，承建单位对喷射砼的厚度进行检测记录。
18
养护：喷射混凝土终凝后两小时，开始喷水养护，养护时间一般部位不得少于7天，重要部位不得小于14天，气温低于+5℃时不得喷水养护。
监理对出现问题处理意见：
11
插锚杆：（1）采用口部注浆□，锚杆上有安装排气装置，排气管用扎丝绑扎在锚杆的正上方，（2）采用底部注浆□，注浆管随锚杆一同放入锚孔内□（注浆管随水泥砂浆的注入缓慢匀速拔出）

监理旁站记录表(样板全分项)

监理旁站记录表(样板全分项)

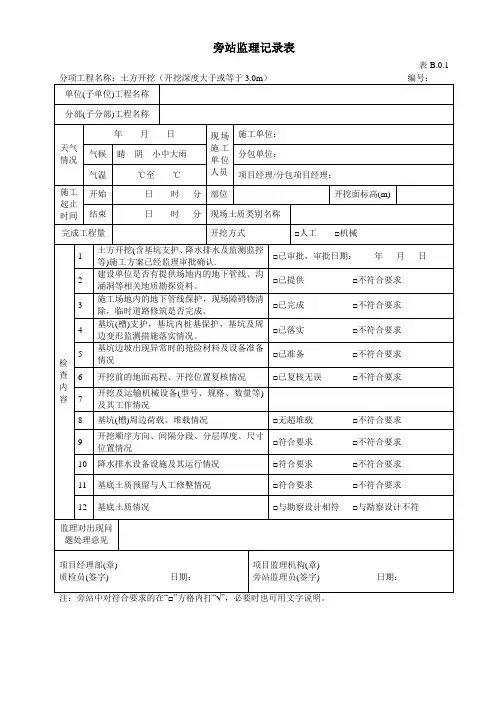

旁站监理记录表表 分项工程名称：土方开挖（开挖深度大于或等于 ❍） 编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：土方回填（按检验批为单位）编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：土钉墙 编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：泥浆护壁成孔冲钻桩 编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：施打预应力管桩或方桩 编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：梁柱节点钢筋 编号：注：旁站中对符合要求的在❽❾方格内打❽❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：普通砼、防水砼、后浇带等砼工程编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

（所有砼浇筑均用本表）旁站监理记录表表 分项工程名称：预应力张拉（有粘结）编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：涂料防水及细部构造处理（屋面及地下防水、卫生间） 编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：卷材防水层及细部构造处理（屋面及地下等防水） 编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：钢结构安装 编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

旁站监理记录表表 分项工程名称：塔吊、施工电梯（安装、拆卸） 编号：注：旁站中对符合要求的在❽❾方格内打❽ ❾，必要时也可用文字说明。

监理旁站记录表-锚杆体试验

监理对出现问题处理意见：
有注浆密实度试验（选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度相同的锚杆，采用与现场注浆相同的材料和配合比拌制的砂浆，并按与现场施工相同的注浆工艺进行注浆，养护7天后剖管检查其密实度）。
6
试验报告：
基本试验□，验收试验□，注浆密实度试验□。
7
喷层厚度抽检：
有抽检检查喷层厚度□，抽样频率： ，抽样方法：凿孔法□，取芯法□。
8
喷锚支护验收资料：
（1）原材料出厂合格证，材料试验报告
（2）钻孔施工记录、注浆施工记录、打泄水孔记录、打泄水孔记录
（3）锚杆验收试验抗拔试验报告
（4）现场监控量测记录表
（5）喷射砼强度、厚度、外观尺寸
（6）施工期间锚杆范围内的地质报告
（7）隐蔽工程检查验收记录
（8）设计变更
（9）竣工图
（10）砼、砂浆强度试验报告
❸验收试验的锚杆应随机抽样，试验的数量应取锚杆总数的5%，且不得少于3根。
❹永久性锚杆的最大试验荷载为锚杆设计轴向拉力值的1.5倍。
当验收试验的锚杆不合格时应按锚杆总数的30%重新抽验。
4
锚杆拉拔力试验设备：千斤顶□、油压泵□、油压表□、千分表……等设备已验正□。
5
注浆密实度试验：
全长粘结型锚杆，应检查砂浆密实度，注浆密度大于75%方为合格。
❸基本试验锚杆，每300根锚杆抽样一组进行抗拔力试验，且不应少于3根，用作基本试验的锚杆参数、材料及施工工艺必须和工程锚杆相同。
❹基本试验时最大的试验荷载不宜超过锚杆体承载力标准值的0.9倍。
3
验收试验：浆体强度达到设计强的90%后，进行锚杆试验。
监理旁站记录表-锚杆体试验
日期： 年 月 日

监理旁站记录表-锚杆静压桩

4
确定压桩顺序，制定施工方案，技术交底。
5
预留压桩孔□，压桩孔呈锥形方孔，下大上小。
开凿压桩孔□，压桩孔呈锥形方孔，下大上小。
6
预Hale Waihona Puke 锚杆孔□，锚杆孔呈直形，对称设置4个孔口
开凿锚杆孔□，锚杆孔呈直形，对称设置4个孔口
7
埋设锚杆：后成孔埋设锚杆□，
埋设锚杆：预先埋设瓜肢锚杆□，或后埋镦粗型锚杆□，
8
就位压桩机：压桩机就位时，应对准桩位，保证桩架垂直稳定，施工中不发生倾斜、移动。
8.沉桩工程竣工图绘制
9
压桩：桩入土一个行程，使桩稳定垂直，用线坠，双向校正，垂直度偏差不得超0.5％。每根桩以设计最终压桩力为主，桩入土深度为辅加以控制
10
接桩：焊接接桩□。预制桩表面埋件清理干净，上下节之间的间隙应用铁片垫实焊牢，焊缝应连续满焊。
接桩：硫磺胶泥接桩□。预制桩头清理干净上节桩就位后，将插筋插入筋孔，检查无误，间隙均匀，将上节桩吊起10cm，装硫磺胶泥夹箍，浇注硫磺胶泥，立即将上节桩保持垂直放下，充分粘结，待硫磺胺泥固化后，才能开始压桩。
监理旁站记录表-锚杆静压桩
分项工程名称：锚杆静压桩表号：ZJ-2/11－45
施工单位：
施工部位：
施工日期： 年 月 日
旁站到场～离场时间： 日 时～ 日 时
旁站监理人：
质检人员：
天 气：晴□，中雨□，小雨□，大雨□，阴□。温度：最高 ℃， 最低 ℃
桩总根数： 桩截面：㎜2，每根桩长： m，桩总长 m，设计桩顶高程： m，孔底高程： m
桩端持力层： 单桩承载力： KN
项目名称
旁站记录
1
材料：❶预制钢筋混凝土桩，规格质量符合设计要求和施工规范的规定，有出厂合格证，❷焊条（型号、性能）、型钢、锚杆（材质、规格）符合设计要求。

超前支护旁站监理记录表

2、原材料（是□否□）检验合格；
3、现场施工人员人、技术人员人，质检员、试验员,注浆机台，运行状态（是□否□）满足施工需要；
4、注浆设计配合比：，施工配合比，开盘时间，终盘时间,注浆压力、、、共注M3,注浆（是□否□）饱满。
监理情况：
1、技术交底（是□否□）按规定进行，技术人员（是□否□）到位；
2、注浆配合比经检查（是□否□）满足设计要求；

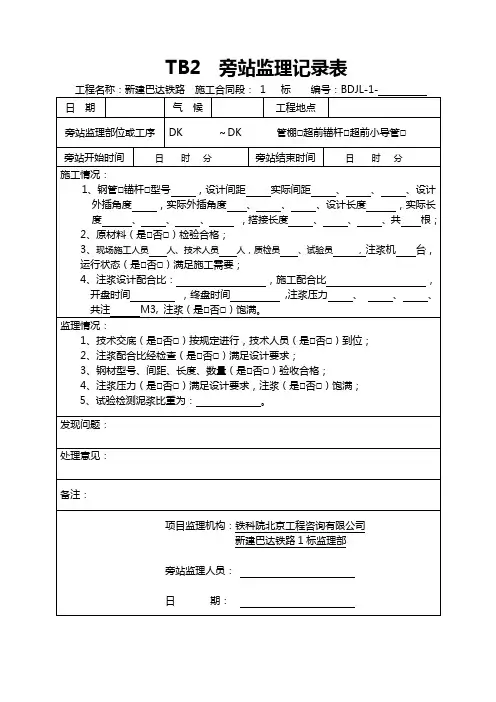

TB2 旁站监理记录表
工程名称：新建巴达铁路 施工合同段： 1 标 编号：BDJL-1-
日 期
气 候
工程地点
旁站监理部位或工序
DK ～DK 管棚□超前锚杆□超前小导管□
旁站开始时间
日 时 分
旁站结束时间
日 时 分
施工情况：
1、钢管□锚杆□型号，设计间距实际间距、、、设计外插角度，实际外插角度、、、设计长度，实际长度、、、，搭接长度、、、共根；
3、钢材型号、间距、长度、数量（是□否□）验收合格；
4、注浆压力（是□否□）满足设计要求，注浆（是□否□）饱满；
5、试验检测泥浆比重为：。
发现问题：
处理意见：
备注：
项目监理构：铁科院北京工程咨询有限公司
新建巴达铁路1标监理部
旁站监理人员：
日 期：

监理旁站记录表(样板全分项)

□符合要求□不符合要求
10
砼试块抽查部位/时间·组数
监理对出现问题处理意见
项目经理部(章)
质检员(签字)日期：
项目监理机构(章)
旁站监理人员(签字)日期：
注：旁站中对符合要求的在“□”方格内打“√”，必要时也可用文字说明。
旁站监理记录表
表B.0.4
分项工程名称：泥浆护壁成孔冲钻桩编号：
单位(子单位)工程名称
旁站监理记录表
表B.0.2
分项工程名称：土方回填（按检验批为单位）编号：
单位(子单位)工程名称
分部(子分部)工程名称
天气情况
年月日
现场施工单位人员
施工单位：
气候
睛阴小中大雨
分包单位：
气温
℃至℃
项目经理/分包项目经理：
施工起止时间
开始
日时分
部位/标高(m)
结束
日时分
回填土试验报告单编号
完成工程量
试验日期
分部(子分部工)程名称
天气情况
年月日
现场施工单位人员
施工单位：
气候
睛阴小中大雨
分包单位：
气温
℃至℃
项目经理/分包项目经理：
施工起止时间
开始
日时分
桩机型号规格
结束
日时分
配重(KN)
设计桩压力(KN)
设计桩长(mm)
管(方)桩砼强度
管桩合格证
桩径(截面)
产品许可证
检查内容
1
管(方)桩外表质量检查是否合格
□合格□不合格
2
桩位轴线复核结果
□符合要求□不符合要求
桩号
打桩起止时间
地面标高(m)
a
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旁站监理记录表
（土钉墙（锚杆）工序专用）
工程名称：编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况：
1、施工企业现场质检人员到岗：是□否□；2、特殊工种上岗证是否齐全：是□否□；
3、施工机械是否到位：是□否□；4、钢筋和其它原材料经过检验：是□否□；
5、有无砂浆配合？
处理意见：
备注：
施工企业：
项目经理部：
质检员（签字）：
年月日
监理企业：
项目监理机构：
旁站监理人员（签字）：
年月日
中湘建设监理有限公司
监理情况：
锚杆（土钉）参数：
1、设计长度：
2、自由段长度：
3、设计的倾斜度：
4、设计砂浆标号：
5、理论灌浆量：
6、设计张拉力：
7、施工的倾斜度：
8、孔施工长度：
9、实际灌浆量：
10、实际张拉力：
时间
水泥用量
浆液浓度
压浆压力
有无堵管现象
处理结果
张拉力
位移量
二次注浆时间
发现问题：
1、有无违反工程建设强制性标准行为？
