基于Android的手机远程控制系统设计与实现作者：杨珺婷徐建华冯佳程建金来源：《电脑知识与技术》2021年第32期摘要：人工智能时代已经来临，智能手机全面普及。
针对教师在课堂上对学生玩手机难以有效管理的问题，该文采用Socket线程池、多线程、跨平台和多端同收同发等关键技术，设计并开发了基于Android的手机远程控制系统。
测试结果表明，本系统可以远程对学生手机进行锁屏，同时协助教师对学生自动完成考勤，提高了课堂管理效率，有效避免了学生在课堂上玩手机。
关键词：Android;手机管理;Socket;线程池;锁屏;考勤中图分类号：TP391 文献标识码： A文章编号：1009-3044（2021）32-0061-021 引言人工智能时代，智能手机已经普及。
通过智能手机，人们可以实现移动支付、玩游戏、观看视频、听音乐等等。
在课堂上，学生因玩手机影响听课的情况也越来越普遍。
针对这一情况，老师们通过要求关闭或上交手机等手段管理学生，但这些管理手段效果不明显。
为了解决目前普遍出现的这一问题，本文开放一款能够结合课堂管理，合理约束手机，并且需要拥有良好的结构体系、具备扩展性、维护成本较低的手机远程管理系统。
本手机远程控制系统是采用基于Socket实现即时通信交互，并综合使用多线程、Socket线程池、跨平台、多端同收同发技术。
在此本手机远程控制系统涉及的关键技术进行阐述。
2.1 Socket通信技术Socket是在TCP/IP网络协议的应用层和传输层之间的一个抽象层，它把复杂的操作抽象为几个简单接口，供应用层调用，实现进程在网络中的通信。
Socket起源于UNIX，在Unix一切皆文件的思想下，进程间通信就被冠名为文件描述符，Socket是一种“打开——读/写——关闭”模式的实现，服务器和客户端各自维护一个“文件”，在建立连接打开后，可以向文件写入内容供对方读取或者读取对方内容，通讯结束时关闭文件。
2.2 Socket线程池使用concurrent包下的ExecutorService类设定线程池，并对每一个连接创建一个专用的Socket实体。
基于物联网的远程控制系统的设计与实现随着科技的不断发展和进步，人们对于生活质量以及便捷性的要求也在不断提升。
在这个快节奏的社会中，物联网技术的应用已经见到了广泛应用。
在物联网技术中，远程控制系统是一项非常实用的应用，它可以帮助用户远程控制家庭电器等设备，提高生活效率和便捷性。
在本文中，我们将重点介绍基于物联网技术的远程控制系统的设计与实现，帮助读者更好的理解物联网技术的应用和发展。
一、概述远程控制系统是一种基于无线网络或互联网等远程及时监控和控制各种设备的技术，可以实现在任何时间和地点对设备的控制和监测。
物联网技术的发展使得远程控制系统的应用变得更加便捷和实用，可以应用于家居、商业以及工业等不同领域。
物联网技术的基础中，可穿戴设备、传感器等设备的发展和不断创新，使得远程控制系统的应用更具实用性，助力于现代化社会的发展和进步。
二、系统设计在系统设计环节中，需要考虑到远程控制系统所需要实现的功能，设计出基于物联网的远程控制系统。
系统设计的关键点主要涉及到硬件设备的选择和软件开发的实现，其中硬件设备主要涉及传感器、通信模块、嵌入式系统等。
软件开发主要涉及到应用程序的设计和开发。
1. 传感器选择在设备控制过程中，传感器被用来探测物体的各种状态和参数，包括温度、湿度、光照、声音、位置等参数。
因此选用合适的传感器是基本的步骤。
比如当我们需要控制空调温度时，选用温度传感器，当需要控制照明时，选用光照传感器等。
在选择传感器时，还需要考虑传感器的通信协议和接口，以实现数据传输和接收到外部控制命令。
2. 通信模块选择基于物联网的远程控制系统需要通过网络进行数据传输和接收控制命令。
在通信模块上，需要选择合适的无线通信模块，如无线Wi-Fi、蓝牙、红外线等。
通信模块的性能和稳定性也是设计环节中需要注意的重要点，选择合适通信模块有利于保证系统的可靠性和高效性。
3. 嵌入式系统选择在外围设备中，嵌入式处理器是控制设备的核心部分，由于数据量大、处理速度快等特点，嵌入式系统被广泛应用在各个领域中。

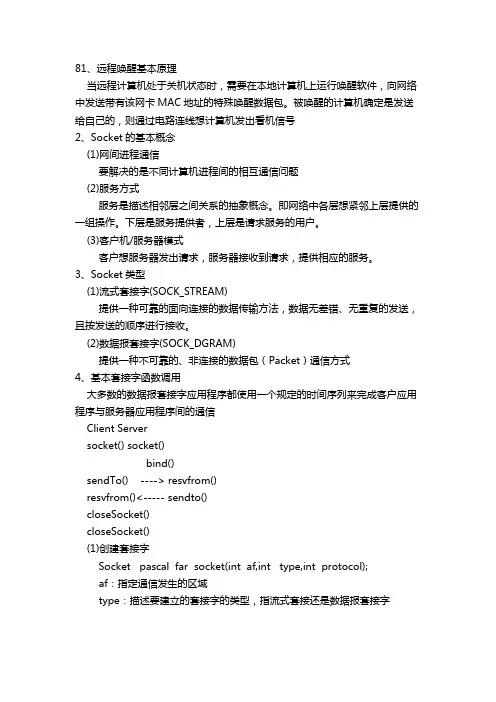

81、远程唤醒基本原理当远程计算机处于关机状态时，需要在本地计算机上运行唤醒软件，向网络中发送带有该网卡MAC地址的特殊唤醒数据包。
被唤醒的计算机确定是发送给自己的，则通过电路连线想计算机发出看机信号2、Socket的基本概念(1)网间进程通信要解决的是不同计算机进程间的相互通信问题(2)服务方式服务是描述相邻层之间关系的抽象概念。
即网络中各层想紧邻上层提供的一组操作。
下层是服务提供者，上层是请求服务的用户。
(3)客户机/服务器模式客户想服务器发出请求，服务器接收到请求，提供相应的服务。
3、Socket类型(1)流式套接字(SOCK_STREAM)提供一种可靠的面向连接的数据传输方法，数据无差错、无重复的发送，且按发送的顺序进行接收。
(2)数据报套接字(SOCK_DGRAM)提供一种不可靠的、非连接的数据包（Packet）通信方式4、基本套接字函数调用大多数的数据报套接字应用程序都使用一个规定的时间序列来完成客户应用程序与服务器应用程序间的通信Client Serversocket() socket()bind()sendTo() ----> resvfrom()resvfrom()<----- sendto()closeSocket()closeSocket()(1)创建套接字Socket pascal far socket(int af,int type,int protocol);af：指定通信发生的区域type：描述要建立的套接字的类型，指流式套接还是数据报套接字protocol:该套接字使用的特定协议，如果设为0，则表示使用默认的连接模式注:Socket()方法根据这3个参数建立一个套接字，并将相应的资源分配给他，同时返回一个整型套接字句柄(2)指定本地地址bind()将套接字地址(包括本地主机地址和本地端口地址)与所创建的套接字编号联系起来，即将名字赋予套接字int Pascal far bind(socket s,const struct sockadrr FAR * name,int namelen);s:是由socket()函数调用返回并且未做连接的套接字句柄；name:是付给套接字s的本地地址(名字)，长度可变，结构随通信域的不同而不同namelen:指参数name的长度调用成功时，返回0，否则返回socket_errro(3)建立套接字连接使用connect()和accpt()来完成一个完整相关的建立，connect()用于建立连接，accpt()用于使服务器等待来自某客户进程的实际连接connect()：int Pascal far connect(Socket s,const struct sockaddr FAＲ＊n ame,int namelen);s:指要建立连接的本地套接句柄name:值对方套接字地址结构的指针，对法套接字地址长度由参数nameLe n说明注:调用成功函数返回0，否则返回Socket_Error .在面向连接的协议中，该函数调用导致本地系统和外部系统之间连接的实际建立accpt():Socket pascal far accpt(Scoket s,struct sockaddr Far * addr,int F AR * addrlen);s:本地套接字句柄，在用作accpt()函数调用的参数前应该先调用过listen() addr:是指向客户方套接字地址结构的指针，用来接收连接实体的地址addrlen:为客户方套接字地址的长度（字节数）；调用成功，accpt()函数返回一个socket类型的值，表示接收到的套接字的句柄，否则返回INVALD_SOCKET(4)监听连接：建立连接后，服务端套接字要调用listen()函数，此电泳用于面向连接服务器，表明他愿意接收连接。
远程控制原理远程控制是指通过无线电、红外线、网络等技术手段，实现对设备或系统的远程操作和控制。
远程控制技术在现代社会得到了广泛应用，它为我们的生活和工作带来了诸多便利。
本文将就远程控制的原理进行介绍和分析，以便更好地理解和应用远程控制技术。
首先，远程控制的原理是基于信号传输和信息交互的。
无论是通过无线电、红外线还是网络，远程控制都需要通过信号传输来实现。
在远程控制系统中，发送端将控制指令转换成相应的信号，通过无线电波、红外线或者网络传输到接收端，接收端再将信号转换成控制指令，从而实现对被控制设备或系统的操作。
这种信号的传输和信息的交互是远程控制的基本原理，也是其能够实现远程操作的关键。
其次，远程控制的原理还涉及到控制指令的编码和解码。
在远程控制系统中，发送端将控制指令编码成特定的信号格式，接收端则需要对接收到的信号进行解码，还原成原始的控制指令。
这种编码和解码的过程是远程控制能够准确传输和执行控制指令的前提，也是远程控制原理的重要组成部分。
另外，远程控制的原理还包括了对信号的稳定传输和抗干扰能力的要求。
无论是无线电、红外线还是网络，信号的稳定传输对于远程控制来说至关重要。
只有信号能够稳定地传输到接收端，才能保证控制指令的准确执行。
同时，远程控制系统还需要具备一定的抗干扰能力，能够在复杂的环境中保持信号的稳定传输，确保远程控制的可靠性和稳定性。
最后，远程控制的原理还涉及到对被控制设备或系统的响应和执行能力。
在远程控制系统中，被控制设备或系统需要能够准确地接收并执行控制指令，实现远程操作。
因此，远程控制的原理还包括了对被控制设备或系统的响应速度、执行准确性和稳定性的要求。
综上所述，远程控制的原理是基于信号传输和信息交互的，涉及到控制指令的编码和解码、信号的稳定传输和抗干扰能力，以及对被控制设备或系统的响应和执行能力。
了解远程控制的原理，有助于我们更好地理解和应用远程控制技术，为我们的生活和工作带来更多的便利和效益。
远程控制基本原理
远程控制是指通过网络或无线电信号等方式，对远程设备进行操作和控制的一种技术。
其基本原理包括以下几个方面：
1.通信协议：远程控制需要建立一定的通信协议，使得控制指令可以被传输到远程设备中。
通信协议可以是标准化的协议，如TCP/IP 等，也可以是自定义协议。
2.传输介质：远程控制需要选择合适的传输介质，如有线网络、无线网络、蓝牙、红外线等。
不同的传输介质有不同的特点和适用范围，需要根据实际需求进行选择。
3.远程控制软件：远程控制软件是实现远程控制的关键。
它需要能够将用户的控制指令转化为符合通信协议的数据包，并将其发送到远程设备中。
同时，还需要能够接收远程设备返回的状态信息，并将其显示给用户。
4.安全机制：远程控制需要考虑安全机制，防止未经授权的人对设备进行非法操作。
可以采用加密技术、身份认证等措施，确保控制指令只能由授权用户发出。
总之，远程控制的基本原理是通过建立通信协议、选择合适的传输介质、使用远程控制软件以及加强安全措施等方式，实现对远程设备的操作和控制。
- 1 -。

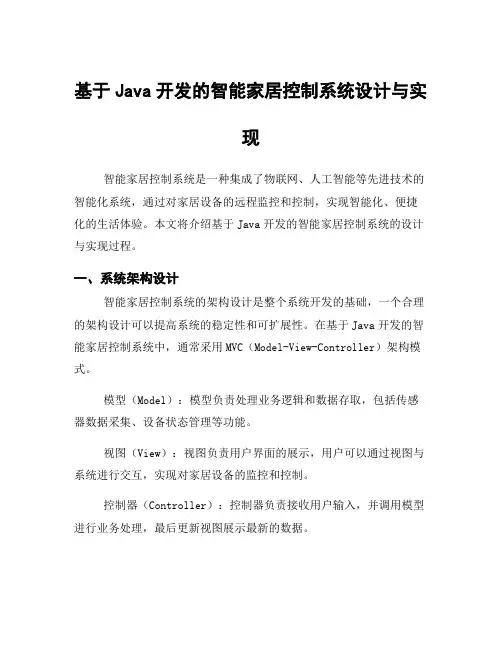

基于Java开发的智能家居控制系统设计与实现智能家居控制系统是一种集成了物联网、人工智能等先进技术的智能化系统，通过对家居设备的远程监控和控制，实现智能化、便捷化的生活体验。
本文将介绍基于Java开发的智能家居控制系统的设计与实现过程。
一、系统架构设计智能家居控制系统的架构设计是整个系统开发的基础，一个合理的架构设计可以提高系统的稳定性和可扩展性。
在基于Java开发的智能家居控制系统中，通常采用MVC（Model-View-Controller）架构模式。
模型（Model）：模型负责处理业务逻辑和数据存取，包括传感器数据采集、设备状态管理等功能。
视图（View）：视图负责用户界面的展示，用户可以通过视图与系统进行交互，实现对家居设备的监控和控制。
控制器（Controller）：控制器负责接收用户输入，并调用模型进行业务处理，最后更新视图展示最新的数据。
二、技术选型在基于Java开发的智能家居控制系统中，需要选择合适的技术栈来支撑系统的开发和运行。
以下是一些常用的技术选型：Spring框架：Spring框架是Java领域最流行的开源框架之一，提供了依赖注入、AOP等功能，可以简化开发流程。
Spring Boot：Spring Boot是Spring框架的一个子项目，可以快速搭建基于Spring的应用程序。
MySQL数据库：作为关系型数据库，MySQL被广泛应用于Java项目中，用于存储用户信息、设备状态等数据。
Redis缓存：Redis是一种内存数据库，可以提高系统对数据的读写速度。
三、功能设计与实现1. 用户管理用户管理是智能家居控制系统中重要的功能之一，用户可以通过注册登录来管理自己的家居设备。
在Java开发中，可以使用Spring Security框架来实现用户认证和权限管理。
2. 设备管理设备管理模块负责对家居设备进行管理，包括设备添加、删除、状态查询等功能。
通过与传感器和执行器进行交互，实现对设备状态的监控和控制。
单片机远程控制系统的设计及其应用一、引言单片机远程控制系统是一种基于单片机技术的智能化控制系统，可以通过无线通信手段实现对各种设备的远程控制。
本文将详细介绍单片机远程控制系统的设计原理、系统组成、通信方式、远程控制协议以及应用领域等内容，旨在帮助读者更好地理解和应用该技术。
二、设计原理单片机远程控制系统的设计原理是基于单片机通过接收器和发射器与外部设备进行无线通信，通过控制信号的发送和接收以实现对设备的远程控制。
整个系统由控制端和被控制端组成，控制端负责发出控制信号，被控制端负责接收控制信号并执行相应操作。
三、系统组成1. 单片机：作为控制端和被控制端的核心控制器，负责接收、处理和发送控制信号。
2. 无线模块：提供无线通信功能，如蓝牙模块、Wi-Fi模块等。
3. 传感器：用于获取环境信息和设备状态，如温度传感器、光敏传感器等。
4. 执行器：负责执行被控制设备的操作，如电机、继电器等。
四、通信方式单片机远程控制系统可以采用多种通信方式，如蓝牙通信、Wi-Fi通信、红外通信等，具体选择通信方式需要根据实际需求和系统成本进行权衡。
1. 蓝牙通信：蓝牙通信是一种短距离无线通信方式，具有低功耗、易于使用的特点。
可以通过手机、平板电脑等设备与单片机进行蓝牙通信，实现对设备的远程控制。
2. Wi-Fi通信：Wi-Fi通信是一种较为常用的无线通信方式，具有较高的传输速度和较长的通信距离。
可以通过路由器或者Wi-Fi模块连接到互联网，实现对设备的远程控制。
3. 红外通信：红外通信是一种无线通信方式，常用于家电遥控、智能家居等领域。
通过红外发射器和红外接收器，可以实现对设备的远程控制。
五、远程控制协议为了保证单片机远程控制系统的稳定性和安全性，需要定义相应的远程控制协议。
远程控制协议规定了控制信号的格式、传输方式以及安全验证等内容，以确保通信的准确性和可靠性。
1. 控制信号格式：远程控制协议需要定义控制信号的格式，包括起始位、数据位、校验位等信息。

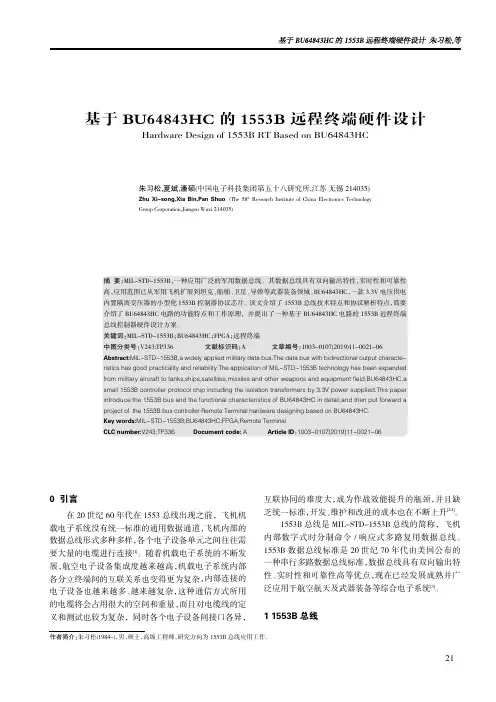

基于BU64843HC的1553B远程终端硬件设计Hardware Design of1553B RT Based on BU64843HC朱习松,夏斌,潘硕(中国电子科技集团第五十八研究所,江苏无锡214035)Zhu Xi-song,Xia Bin,Pan Shuo(The58th Research Institute of China Electronics TechnologyGroup Corporation,Jiangsu Wuxi214035)摘要：MIL-STD-1553B，一种应用广泛的军用数据总线。
