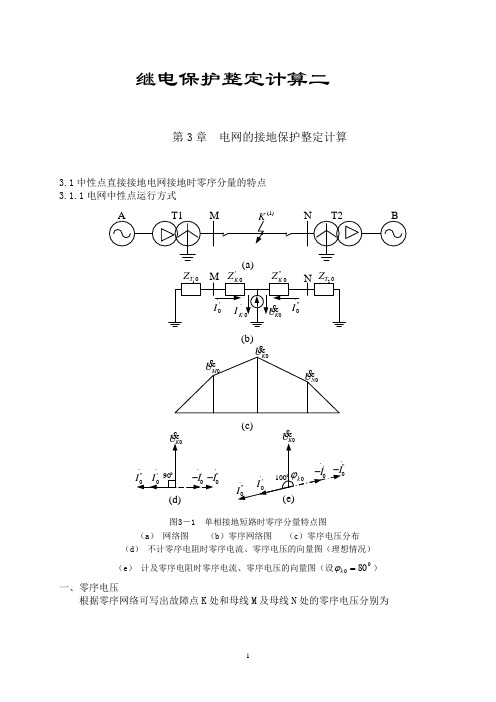

继电保护整定计算二第3章 电网的接地保护整定计算3.1中性点直接接地电网接地时零序分量的特点 3.1.1电网中性点运行方式)1((a)'"(b)K U 0M U 0N U (c)"0(d)图3－1 单相接地短路时零序分量特点图（a ） 网络图 （b ）零序网络图 （c ）零序电压分布 （d ） 不计零序电阻时零序电流、零序电压的向量图（理想情况） （e ） 计及零序电阻时零序电流、零序电压的向量图（设0080=k ϕ）一、零序电压根据零序网络可写出故障点K 处和母线M 及母线N 处的零序电压分别为⎪⎪⎭⎪⎪⎬⎫-=-=+-=0"000'00'00'00211)(T N T M K T K Z I U Z I U Z Z I U （3－1） 从上式可见，故障处得零序电压最高，母线处得零序电压为保护背后的等值零序阻抗与零序电流之乘积。
画出零序电压分布如图3－1c 所示。
二、零序电流故障点k 处的零序电流为∑∑∑∑++=0210Z Z Z E I K (3—2)式中∑1Z 、∑2Z 、∑0Z —系统综合正序、负序和零序阻抗∑E —电源等效电动势 M 侧的零序电流为212"k0T 0'0k0'"k0T 0k0T 0Z Z I I Z Z Z Z +=+++ (3—3)N 侧的零序电流为112'k0T 0"'0k00k0'"k0T 0k0T 0Z Z I I I I Z Z Z Z +=-=+++ (3—4)根据对称分量法可知故障点k 处，正序、负序、零序电压和电流有下列关系k1k2k0k1k2k0k 013U U U I I I I ⎫++=⎪⎬===⎪⎭(3—3) 由于正序、负序、零序电流的共扼复数相等，所以各序复数功率之间的关系为 k1k2k00S S S ++= (3—6)。
发电机的继电保护整定计算课件一、基本介绍发电机是电力系统的重要组成部分，为了保障发电机的安全运行，需要对其进行保护控制。
其中，继电保护是一种常用的电力保护手段。
本课件将介绍发电机的继电保护原理和整定计算方法。
二、继电保护原理继电保护是利用电气量的变化来判断电力系统中故障的位置、性质和范围，并采取保护措施，保护电力设备和电力系统的安全运行。
对于发电机，继电保护主要包括电流保护、电压保护、差动保护和过频保护等。
2.1 电流保护电流保护是指通过对发电机的电流变化进行实时监测，判断电流是否超过了规定的限制范围，并及时采取保护措施，防止设备损坏或事故发生。
2.2 电压保护电压保护是指通过对发电机的电压变化进行实时监测，判断电压是否超过或低于规定的限制范围，并及时采取保护措施，保护发电机操作和设备的安全。
2.3 差动保护差动保护是指通过对发电机输入输出变压器的电流进行实时监测，来判断输入输出变压器是否有故障，以及通过判断输入输出变压器内部是否发生短路故障等，来对发电机进行保护。
2.4 过频保护过频保护是指通过对发电机输出电压的频率进行实时监测，当频率超过规定的限制范围时，及时采取保护措施，保障发电机和电力系统的安全。
三、整定计算方法发电机的继电保护整定计算方法包括容错电流选取、动作时间选取、动作电流选取、复合制动距离选取以及其他继电保护参数设置等。
3.1 容错电流选取容错电流是指电流保护容量的最小值，在选择时需要考虑设备的额定电流、限流电阻、发电机功率、损耗情况等因素。
选取容错电流时，需要保证其能够覆盖基本故障，并满足可靠性要求。
3.2 动作时间选取动作时间是指继电保护从故障发生到启动动作的时间。
选取动作时间时，需要根据发电机的额定电压、额定电流、负载特性、故障类型等因素综合考虑，保证动作时间的准确性和可靠性。
3.3 动作电流选取动作电流是指继电保护启动动作时的电流大小。
选取动作电流时，需要根据设备的额定电流、故障类型、继电保护类型等因素综合考虑，保证动作电流的准确性和可靠性。
