对某小区室外给排水设计

某住宅小区的给排水设计的研究摘要：我国改革开放以来，国家经济飞速发展，城市化脚步不断加快。

城市土地资源不断减少，高层住宅小区如雨后春笋般的出现在城市的各个角落，这促使我国的高层建筑的相关的建设和设计技术得到了迅速的发展。

给排水设备做为作为建筑设备的一个重要组成部分，它的设计是否合理，对住户的日常使用和维护将产生重要的影响。

本文针对某住宅小区的给排水系统设计的要点，从多方面多角度对小区的给排水重要功能设计处理措施进行阐述。

关键词住宅小区给排水设计消防系统前言在新时期背景下，随着我国人民生活水平的不断提高，现代新兴的高层住宅小区不断涌现在人们面前，居民在购买住宅时，除了关注住宅的楼层、面积、采光、平面布置等因素外，同时也将更多的注意力放在住宅设备上。

给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。

因此，在给排水系统设计时，应根据其特点，进行科学合理的设计。

1 高层建筑给排水的特点1.1高层建筑层数多、高度大。

给水系统及热水系统中的静水压力很大，为保证管道及配件免受破坏，必须对给水系统和热水系统进行合理的竖向分区，加设减压设备以及中间和屋顶水箱，使系统运行完好。

1.2高层建筑的功能复杂，失火可能性大，失火后蔓延迅速，人员疏散及扑救困难。

为此，必须设置安全可靠的室内消防给水系统，满足各类消防的要求，而且消防给水的设计应“立足自救”，方可保证及时扑灭火灾，防止重大事故发生。

1.3高层建筑对防噪声、防震等要求较高，但室内管道及设备种类繁多、管线长、噪声源和震源多，必须考虑管道的防震、防沉降、防噪声、防水锤、防管道伸缩变位、防压力过高等措施。

以保证管道不漏水，不损坏建筑结构及装饰，不影响周围环境，使系统安全运行。

2 住宅小区的给水设计2.1给水方式的确定。

国内外建筑常用的加压供水设备分为：高位水箱供水、气压水箱供水以及无水箱变频泵供水。

这也是国内外高层建筑给水系统中普遍采用的几种形式。

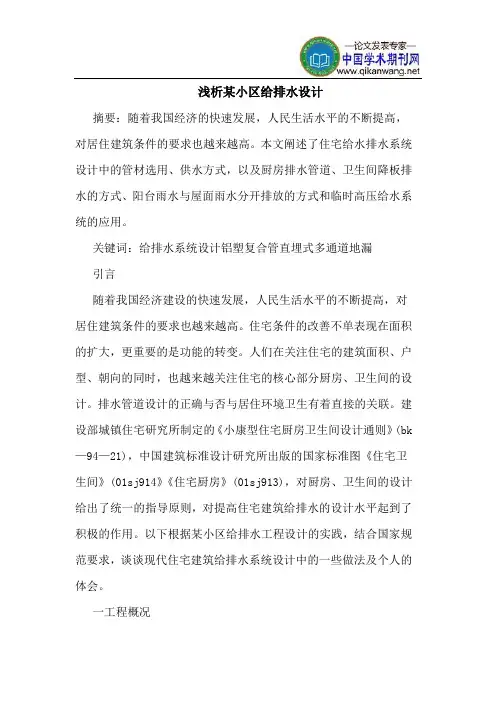

浅析某小区给排水设计摘要：随着我国经济的快速发展，人民生活水平的不断提高，对居住建筑条件的要求也越来越高。

本文阐述了住宅给水排水系统设计中的管材选用、供水方式，以及厨房排水管道、卫生间降板排水的方式、阳台雨水与屋面雨水分开排放的方式和临时高压给水系统的应用。

关键词：给排水系统设计铝塑复合管直埋式多通道地漏引言随着我国经济建设的快速发展，人民生活水平的不断提高，对居住建筑条件的要求也越来越高。

住宅条件的改善不单表现在面积的扩大，更重要的是功能的转变。

人们在关注住宅的建筑面积、户型、朝向的同时，也越来越关注住宅的核心部分厨房、卫生间的设计。

排水管道设计的正确与否与居住环境卫生有着直接的关联。

建设部城镇住宅研究所制定的《小康型住宅厨房卫生间设计通则》(bk —94—21)，中国建筑标准设计研究所出版的国家标准图《住宅卫生间》(01sj914》《住宅厨房》(01sj913)，对厨房、卫生间的设计给出了统一的指导原则，对提高住宅建筑给排水的设计水平起到了积极的作用。

以下根据某小区给排水工程设计的实践，结合国家规范要求，谈谈现代住宅建筑给排水系统设计中的一些做法及个人的体会。

一工程概况某小区共有8幢9层住宅，设计用户388户，总建筑面积为46800平方米。

整个小区的设计体现了舒适、休闲、高雅的现代理念。

为了配合小区的优雅生活环境，给排水设计也采用了一些新的设计思想和新的管材及设备，在此对设计中的一些特点做些具体的介绍。

二工程设计1 管材选用本工程给水系统户表前的给水立管和水平干管采用钢塑复合管，户表后的给水支管采用铝塑复合管。

钢塑复合管刚性大、耐腐蚀、承压高，大口径管道宜采用此种管材。

而铝塑复合管摩擦阻力小、耐腐蚀、不结垢、重量轻、安装方便，因此给水支管采用铝塑复合管。

本工程的多数户内有2个以上卫生间，且为暗敷管道，结构板上的垫层为60毫米。

在设计中，将铝塑复合管敷设在结构板上的垫层中。

为便于管道连接，在厨房和卫生间设置分水器。

住宅小区给排水设计思路及要点分析摘要：最近几年时间里，伴随人们生活质量越来越高，人们对环保住宅方面的要求不断加强。

生态化住宅在满足人们居住需要的同时给住宅小区向着环保、舒适方向所发展带下牢固基础。

给排水设计是保证住宅小区顺利使用的重要环节。

它的质量好坏直接影响着居民居住的舒适性，同时给小区整体质量带来比较大的影响。

本文深入对住宅小区给排水设计思路进行分析，并且提出相关的给排水设计要点。

关键词:住宅小区；给排水设计；思路；要点住宅小区给排水设计存在着综合性、专业性的特点。

有关设计人员在对给排水系统进行设计的过程中，需要科学结合基础理论和小区实际状况，进而保证小区住宅给排水系统充分发挥最大的效果[1]。

1住宅小区给排水设计的思路1.1选择材料住宅小区给排水系统对管道的原材料质量存在比较低的要求。

原材料只有保证管道可以充分对给排水的压力进行满足就可以。

通常情况下，给排水系统应用的管道在工作过程当中，压力等级需要比给排水实际压力等级要高。

只有如此，给排水系统才可以在应用的过程中存在更强的稳定性。

按照不同的应用位置，消防给排水管道主要含有两类，分别为室外管道、埋地管道。

埋地管道需要有着比较强的防腐蚀功能[2]。

1.2选择消防配件消防配件主要含有消防栓、水泵。

在给排水系统当中，使用的水泵要保证其适合系统运行所需要的压力。

同时，这还要保证水泵可以充分对消防系统水流量进行满足。

在城市内，高层住宅建筑物比较多，进而高层住宅小区当中的给排水系统需要有一些减压稳压的设备，进而保证给排水系统在使用的时候出现可控范围内压力。

1.3消防管网伴随我国城市化不断发展，高层住宅小区越来越普及。

所以，我们要强化消防管网建设，减小火灾给人们带来的危害。

在对消防管网进行建设的时候，需要充分注意下面几点：第一，保证管网和供水单位的输水管道畅通。

如果出现火灾事故，需要保证充足的供水。

第二，消防管网形状需要是环状。

只有这样才能够保证消防管网顺利的运转。

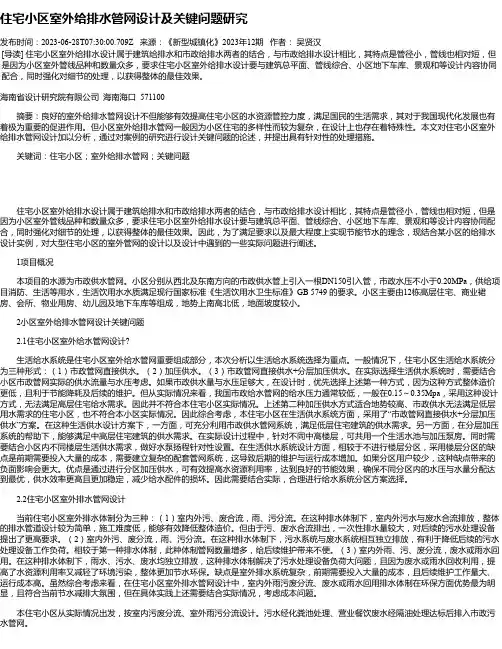

住宅小区室外给排水管网设计及关键问题研究发布时间：2023-06-28T07:30:00.709Z 来源：《新型城镇化》2023年12期作者：吴贤汉[导读] 住宅小区室外给排水设计属于建筑给排水和市政给排水两者的结合，与市政给排水设计相比，其特点是管径小，管线也相对短，但是因为小区室外管线品种和数量众多，要求住宅小区室外给排水设计要与建筑总平面、管线综合、小区地下车库、景观和等设计内容协同配合，同时强化对细节的处理，以获得整体的最佳效果。

海南省设计研究院有限公司海南海口 571100摘要：良好的室外给排水管网设计不但能够有效提高住宅小区的水资源管控力度，满足国民的生活需求，其对于我国现代化发展也有着极为重要的促进作用。

但小区室外给排水管网一般因为小区住宅的多样性而较为复杂，在设计上也存在着特殊性。

本文对住宅小区室外给排水管网设计加以分析，通过对案例的研究进行设计关键问题的论述，并提出具有针对性的处理措施。

关键词：住宅小区；室外给排水管网；关键问题住宅小区室外给排水设计属于建筑给排水和市政给排水两者的结合，与市政给排水设计相比，其特点是管径小，管线也相对短，但是因为小区室外管线品种和数量众多，要求住宅小区室外给排水设计要与建筑总平面、管线综合、小区地下车库、景观和等设计内容协同配合，同时强化对细节的处理，以获得整体的最佳效果。

因此，为了满足要求以及最大程度上实现节能节水的理念，现结合某小区的给排水设计实例，对大型住宅小区的室外管网的设计以及设计中遇到的一些实际问题进行阐述。

1项目概况本项目的水源为市政供水管网。

小区分别从西北及东南方向的市政供水管上引入一根DN150引入管，市政水压不小于0.20MPa，供给项目消防、生活等用水，生活饮用水水质满足现行国家标准《生活饮用水卫生标准》GB 5749 的要求。

小区主要由12栋高层住宅、商业裙房、会所、物业用房、幼儿园及地下车库等组成，地势上南高北低，地面坡度较小。

小区室外给排水设计施工说明及图例一、设计依据:1.1 有关部门对本工程的批文:1.2 建设单位提供的室外市政给排水管网资料和设计任务书。

1.3 本专业设计所采用的主要标准:1.3.1 《建筑给水排水设计规范》(GB50015-2003)1.3.2 《高层民用建筑设计防火规范》(GB50045-95)2005年版1.3.3 《室外给水设计规范》(GB50013-2006)1.3.4 《室外排水设计规范》(GB50014-2006)1.3.5 《给水钢丝网骨架塑料(聚乙烯)复合管管道工程技术规程》(CECS181:2005)1.3.6 《埋地塑料排水管道工程技术规程》(CJJ 143-2010)1.3.7 《建筑小区塑料排水检查井应用技术规程》(CECS227:2007)1.3.8 《建筑小区排水用塑料检查井》CJ/T 233-20061.4 建筑、总图及其它相关专业提供的条件图及有关资料。

二、工程概况:本工程为超高层办公楼,地处深圳市福田区,北临太平金融大厦,东临益田路,南临深南大道,西临鹏城二路及深圳证券交易广场。

总建筑面积111278m[[2]],含地下建筑四层,功能主要为地下停车库及设备用房;办公楼下部1~3层裙房为大堂,3`4层北边为悬挑裙房层,为餐饮及其配套; 4~42层为办公建筑,其中15层及31层为避难层,12~30层为博时基金办公层,5~11层及32层~42层为南方基金办公层,T1`T2层为屋顶设备层;建筑高度:200 m;建筑等级: 特级建筑;建筑类别: 一类;耐火等级:一级。

三、设计范围:建筑用地红线范围内的给排水及消防给排水设计。

其中包括:3.1 小区室外生活、中水、消防给水系统。

3.2 小区室外生活污、废水排水系统。

3.3 小区室外雨水排水系统。

四、设计技术参数4.1 用水量及用水标准:4.1.1 本工程最高日用水量为712m[[3]],其中自来水供给429m[[3]],自来水最大小时用水量为76m[[3]]。

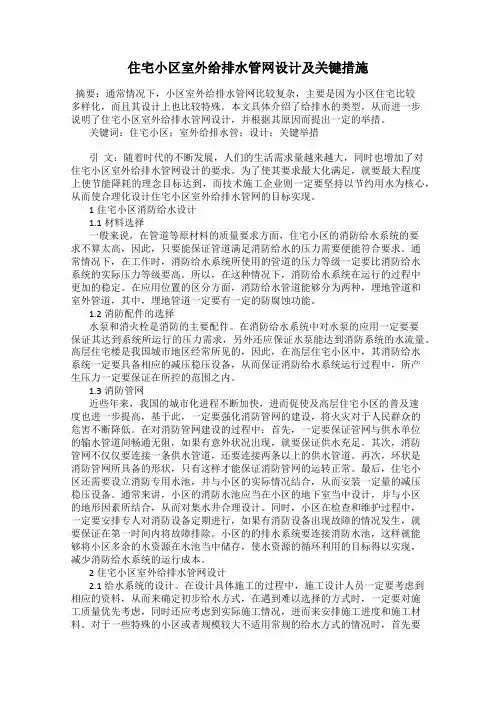

住宅小区室外给排水管网设计及关键措施摘要：通常情况下，小区室外给排水管网比较复杂，主要是因为小区住宅比较多样化，而且其设计上也比较特殊。

本文具体介绍了给排水的类型，从而进一步说明了住宅小区室外给排水管网设计，并根据其原因而提出一定的举措。

关键词：住宅小区；室外给排水管；设计；关键举措引文：随着时代的不断发展，人们的生活需求量越来越大，同时也增加了对住宅小区室外给排水管网设计的要求。

为了使其要求最大化满足，就要最大程度上使节能降耗的理念目标达到，而技术施工企业则一定要坚持以节约用水为核心，从而使合理化设计住宅小区室外给排水管网的目标实现。

1住宅小区消防给水设计1.1材料选择一般来说，在管道等原材料的质量要求方面，住宅小区的消防给水系统的要求不算太高，因此，只要能保证管道满足消防给水的压力需要便能符合要求。

通常情况下，在工作时，消防给水系统所使用的管道的压力等级一定要比消防给水系统的实际压力等级要高。

所以，在这种情况下，消防给水系统在运行的过程中更加的稳定。

在应用位置的区分方面，消防给水管道能够分为两种，埋地管道和室外管道，其中，埋地管道一定要有一定的防腐蚀功能。

1.2消防配件的选择水泵和消火栓是消防的主要配件。

在消防给水系统中对水泵的应用一定要要保证其达到系统所运行的压力需求，另外还应保证水泵能达到消防系统的水流量。

高层住宅楼是我国城市地区经常所见的，因此，在高层住宅小区中，其消防给水系统一定要具备相应的减压稳压设备，从而保证消防给水系统运行过程中，所产生压力一定要保证在所控的范围之内。

1.3消防管网近些年来，我国的城市化进程不断加快，进而促使及高层住宅小区的普及速度也进一步提高，基于此，一定要强化消防管网的建设，将火灾对于人民群众的危害不断降低。

在对消防管网建设的过程中：首先，一定要保证管网与供水单位的输水管道间畅通无阻，如果有意外状况出现，就要保证供水充足。

其次，消防管网不仅仅要连接一条供水管道，还要连接两条以上的供水管道。

某住宅小区室外给排水工程设计与研究作者：温智宽来源：《沿海企业与科技》2011年第05期［摘要］文章通过对某新建住宅小区的工程概况作合理地分析和计算，按照国家现行相关设计规范及措施，提出新建住宅小区的室外给排水管网的设计方法、管道材料的选用等见解。

［关键词］给排水设计；计算水量；选择管材；管线综合；排水体制［作者简介］温智宽，南宁市龙光房地产开发有限公司助理工程师，研究方向：建筑工程水电设计与安装，广西南宁，530031一、小区给排水工程简介该小区位于广西南宁市江南区，分别为一组团、二组团和三组团，一组团用地面积为46262m2，住宅户数为1279户；二组团用地面积为55489m2，住宅户数为1890户；三组团用地面积为105933m2，住宅户数为2440户；小学用地面积为16667m2，总用地面积为224351m2，住宅总户数为5609户，设计总人口为19632人。

小学：36班×50人=1800人。

幼儿园规划500名儿童。

住宅建筑层数为最低6层，最高为42层，其他有11层、18层、28层不等，基本为一梯四户或一梯六户；同时，还有商业区、小学、幼儿园等部分公共建筑。

属于新建成的居住小区，一组团和二组团靠着北面的市政道路A，三组团靠着南面的市政道路B, 市政道路A有一DN400的市政给水管网，压力流,水压为0.25Mpa,有一市政雨水管DN1200，有一市政污水DN800；南侧有一DN600的给水管道，压力流,水压为0.20Mpa，有一市政雨水管DN1000，有一市政污水DN600。

二、设计与探讨（一）给排水水力计算给水排水水力的计算是给排水设计中非常重要的一个计算环节。

其计算出来的依据有助于给水排水管道管径的确定和系统的选择，以及水泵合理的选择。

据笔者在工作中了解，有些设计人员在设计当中不进行水力计算就按照经验做起设计来，不考虑最不利点的水压要求就对所有的工程采取水池+水泵加压+屋顶水箱的供水方式，不考虑设计流量就随便选择管道管径，不进行水力计算就随便选用水泵等等不负责的工作态度。

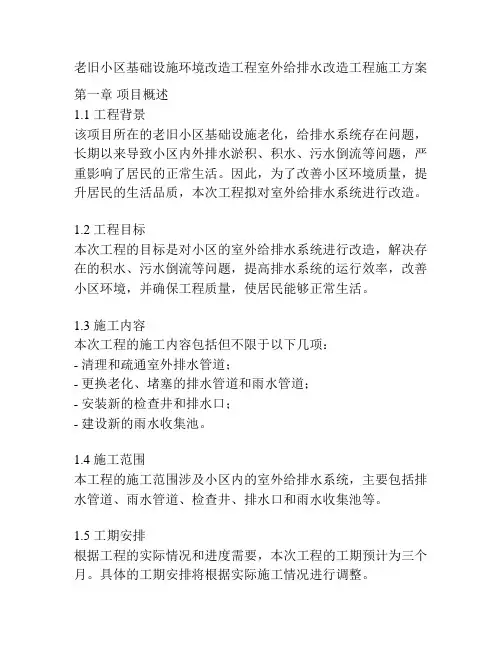

老旧小区基础设施环境改造工程室外给排水改造工程施工方案第一章项目概述1.1 工程背景该项目所在的老旧小区基础设施老化，给排水系统存在问题，长期以来导致小区内外排水淤积、积水、污水倒流等问题，严重影响了居民的正常生活。

因此，为了改善小区环境质量，提升居民的生活品质，本次工程拟对室外给排水系统进行改造。

1.2 工程目标本次工程的目标是对小区的室外给排水系统进行改造，解决存在的积水、污水倒流等问题，提高排水系统的运行效率，改善小区环境，并确保工程质量，使居民能够正常生活。

1.3 施工内容本次工程的施工内容包括但不限于以下几项：- 清理和疏通室外排水管道；- 更换老化、堵塞的排水管道和雨水管道；- 安装新的检查井和排水口；- 建设新的雨水收集池。

1.4 施工范围本工程的施工范围涉及小区内的室外给排水系统，主要包括排水管道、雨水管道、检查井、排水口和雨水收集池等。

1.5 工期安排根据工程的实际情况和进度需要，本次工程的工期预计为三个月。

具体的工期安排将根据实际施工情况进行调整。

第二章工程准备2.1 前期调查在施工前，需要进行详细的前期调查，包括对室外给排水系统的现状进行调查，查明存在的问题和隐患，为施工方案的制定提供依据。

2.2 设计文件根据前期调查的结果，需要编制详细的设计文件，包括排水管道、雨水管道、检查井、排水口和雨水收集池等的布局设计图纸，并制定相应的施工方案。

2.3 材料采购根据施工方案的需要，需要提前进行所需材料的采购工作。

采购的材料需符合国家标准，并具有相应的质量保证。

2.4 施工人员培训确保施工人员具备相应的专业技能和经验，提高施工质量和效率。

施工人员需参加相关培训，取得相关资格证书后才能上岗。

第三章施工方案3.1 施工进度安排根据工程的实际情况和工期，制定合理的施工进度安排。

包括开挖基坑、基础工程施工、管道铺设、设施安装、填土与地面修复等施工节点。

3.2 施工方法根据设计文件和工程实际情况，确定合适的施工方法，包括开挖机械的选择、管道安装的方式、设施安装的顺序等。

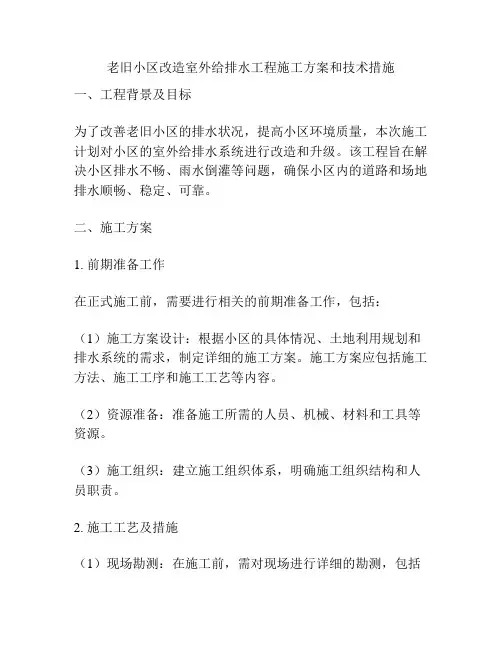

老旧小区改造室外给排水工程施工方案和技术措施一、工程背景及目标为了改善老旧小区的排水状况，提高小区环境质量，本次施工计划对小区的室外给排水系统进行改造和升级。

该工程旨在解决小区排水不畅、雨水倒灌等问题，确保小区内的道路和场地排水顺畅、稳定、可靠。

二、施工方案1. 前期准备工作在正式施工前，需要进行相关的前期准备工作，包括：（1）施工方案设计：根据小区的具体情况、土地利用规划和排水系统的需求，制定详细的施工方案。

施工方案应包括施工方法、施工工序和施工工艺等内容。

（2）资源准备：准备施工所需的人员、机械、材料和工具等资源。

（3）施工组织：建立施工组织体系，明确施工组织结构和人员职责。

2. 施工工艺及措施（1）现场勘测：在施工前，需对现场进行详细的勘测，包括地形、地貌、土壤类型等的调查，以便为施工提供必要的参考依据。

（2）主要施工工艺：a. 排水管网布置：根据排水系统的需求和老旧小区的实际情况，确定合理的排水管网布置方案。

布置时应尽量减少管道的弯曲，提高排水能力。

b. 排水井建设：在小区内合适的位置建设排水井，用于收集、分流雨水。

排水井的设计应符合规范要求，同时考虑到日常维护和清理的便利性。

c. 排水管道施工：根据排水管网布置方案，按照一定的施工工艺和要求进行排水管道的铺设。

管道的连接应采用可靠的接口，确保连接紧密、无渗漏。

d. 排水设施安装：根据排水系统的需要，安装不同类型的排水设施，如雨水收集箱、检修井盖等。

e. 填埋工程：对施工过程中产生的土方进行分类存储，并按照相关要求进行填埋处理。

f. 施工验收：在施工完成后，进行整体验收，确保施工质量符合设计和要求。

（3）安全措施：a. 施工现场应设置明显的安全警示标志，指导工人正确使用工具和设备，提高安全意识。

b. 工人应正确佩戴安全帽、防护眼镜、耳塞等个人防护装备，遵守安全操作规程，防止意外事故发生。

c. 对危险区域采取相应的防护措施，如设置围挡、安装警示标志等，确保工地安全。

老旧小区改造室外给排水工程施工方案和技术措施设计要求：对没有雨水管线或不完善的社区增设雨水排水系统，合理设置雨水篦子，保证路面排水通畅；对雨污合流的社区，要做到雨污分流，增加雨水排水系统。

一、室外雨水工程室外雨水管道采用HDPE双壁波纹塑料管，弹性密封圈（采用三元乙丙橡胶或氯丁橡胶）承插连接。

雨水管道基础：采用150厚中粗砂为垫层，素土夯实基础，压实系数≥0.95，具体《市政排水管道工程及附属设施》。

回填土要求：管道上皮500mm内不得回填块石、碎砖石或冻土块；500mm以上不得集中回填块石、碎砖石或冻土块。

回填材料可选用碎石屑、粒径小于40mm的砂砾、高（中）钙粉煤灰、中粗砂或沟槽开挖出的良质土。

回填时分层夯实，机械夯实不大于300mm；人工夯实不大于200mm。

管道与检查井的连接《市政排水管道工程及附属设施》。

1、工艺流程施工准备→测量放线→沟槽开挖→管基施工→管道敷设→检查井施工→管道闭水实验→管沟回填2、施工准备1）技术准备充分熟悉设计图纸和设计要求；②根据图纸要求准备相应施工图集等技术资料。

本次改造工程涉及的小区较为老旧，地下情况复杂。

施工前要向产权单位和专业公司索要原地下管线路线图，并根据原地下管线路线图进行复测，摸清地下管线情况。

施工前，专业公司人员必须到现场进行交底。

管道施工将在拆除原有路面后进行。

2）材料准备(1)材料进场后搬运管道时，要轻拿轻放，避免油污。

严禁猛烈撞击、接触尖锐物体、投掷和拖拽；②管材存放在通风良好、温度适宜的库房或简易棚内，不得露天存放；距离热源不大于1m；③管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过1.5m。

管件应逐层码放，不得叠置过高。

(2)测量放线测量放线，放样出管沟开挖的边线并用白灰等标记；测量标高。

3.沟槽开挖施工1）管槽开挖前应探明地下管线和障碍物，以便施工时避让或保护。

2）管槽开挖宽度不宜过宽，保证操作空间即可，根据现场土质及开挖深度确定放坡坡度。

某小区建筑给排水初步设计1. 引言本文档旨在进行某小区建筑给排水系统的初步设计。

该设计将包含建筑物的给水系统和排水系统的布局、管道尺寸、设备选择等相关内容。

2. 给水系统设计为了满足小区居民的正常用水需求，给水系统的设计应考虑以下因素：2.1 供水来源该小区的供水来源为自来水公司，水源主要来自某水库。

根据供水公司提供的数据，小区每天的供水量在1500立方米左右，根据居民的平均用水量，我们将设计一个具有一定储藏能力的供水系统。

2.2 给水管道布局根据小区的地形和建筑物的布局，我们将在小区的中心位置建设一个水泵房，作为给水主要设备的集中管理点。

从水泵房出发，将主干管道连接到各栋建筑物的分水器，然后再由分水器连接到每栋建筑物的入户水表。

2.3 管道尺寸和材料根据设计流量和管道的布局，我们将使用PVC 管道作为主干管道和分配管道的材料。

管道的尺寸将根据设计流量进行选择，以确保在峰值用水时能够满足居民的需求。

2.4 设备选择为了保障供水系统的稳定运行，我们将选用高效可靠的水泵作为主要供水设备，并配备备用水泵作为应急设备。

水泵的选型将根据设计流量和扬程来确定。

3. 排水系统设计为了保证小区居民的生活和工作环境清洁卫生，排水系统的设计应满足以下要求：3.1 排水方式基于小区的地理条件和建筑物的布局，我们将采用重力式排水系统。

即通过自然落差将废水从建筑物引导至污水处理厂。

3.2 排水管道布局根据建筑物的布局，我们将设计排水主管道和分支管道的布局。

主管道将连接到污水处理厂，而分支管道将连接到各栋建筑物内的污水收集点。

3.3 管道尺寸和材料为了确保排水系统的顺畅运行，我们将使用PVC管道作为主管道和分支管道的材料。

管道的尺寸将根据设计排水流量进行选择。

3.4 设备选择为了提高排水系统的处理效率，我们将选用适当的污水泵作为主要排水设备，并根据建筑物的排水需求确定泵的种类和数量。

4. 结论通过以上对某小区建筑给排水系统的初步设计，我们可以确定给水和排水系统的布局、管道尺寸和设备选择。

小区室外给排水工程设计特点浅析【摘要】本文主要介绍了城市住宅小区室外给排水系统设计的相关特点，包括管网情况、管径、管材、设计过程影响因素及解决措施，供给排水设计人员借鉴。

【关键词】室外；给排水；管材；设计过程引言随着我国各大城市房地产市场的不断扩大，城市建筑给排水设计的重要性越来越被凸显出来了，尤其是住宅小区的室外给排水管网的布置更加重要。

在进行住宅小区的室外给排水工程设计时，不仅要确保给排水系统的可靠性、适用性，还要考虑住宅小区室外给排水工程的总体造价及其经济性。

因此，了解住宅小区的室外给排水系统的特点具有一定的现实意义。

1、小区室外给排水管网的设计1.1 小区室外给水管网的组成通常小区的用水安全与消防设施设计方面对室外的给排水管网有些具体的要求，小区给水管宜布置成环状或与城镇给水管道连成环网，环状给水管网与城镇给水管的连接管不宜少于两条，小区建筑内的消防及生活给水均从环状管网接出。

一般在小区外围敷设环状给水管道，然后将室外消火栓、室内消防及生活给水三个组团在各自使用的给水管道进行连接。

住宅小区室外给排水工程设计的细节，需要在满足国家相关技术标准要求的前提下，考虑与当地市政管理部门的一些做法相协调。

住宅小区的给排水管网，除了生活与消防给水管网外，还包括独立的商业、小学、幼儿园的给水管网。

通常市政给排水管理部门在给水管上设置有生活用水表、教育用水表以及商业用水表。

除此之外，住宅小区的园林绿化同样需要单独设置给水系统，该给水系统的设计需要与园林绿化的布置方式相适应，与园林绿化的给水特点相结合。

经过笔者多年的工程实践中发现，给排水设计人员在进行小区的室外给水管网的设计时，最容易忽略园林绿化给水管网的给水接口。

1.2 小区室外给排水管道管径的确定在给水管网设计中确定管径时，应通过对建设费用和运行管理费用之和为最低之原则，计算出不同管径的经济流速，然后选择合适的管径。

现代城市的市政管网基本都设计了雨污分流管网或者改造成了雨污分流管网，设计人员在住宅小区室外排水管网方案设计阶段，就应该根据当地市政接管或接纳水体要求及当地水务部门的要求考虑排水体制。

某住宅小区室外给排水工程设计与研究作者：康健罗亮来源：《城市建设理论研究》2013年第19期【摘要】本文主要通过随机选取某一小区的建筑工程概况进行合理的计算与分析，并根据国家现行的有关设计措施及规范，提出了关于如何选择管道材料以及如何进行给排水管网的设计等各方面在室外给排水工程中的几点研究。

【关键词】给排水工程；水量计算；管材选择；排水体制中图分类号：S276文献标识码： A 文章编号：室外给排水工程设计与研究对于住宅小区的建设工程至关重要，室外给排水设计的合理与否将会对整个住宅小区的工程产生重大的影响。

因此，对于以下选取的某个小区的室外给排水工程的设计与研究，需要考虑到设计的各个方面，如要做好给排水的水力计算、选用好室外给排水管道的材料以及生活与消防共用系统、室外给排水管网布置、管线综合布置等方面的设计等各个方面的因素。

一、某住宅小区的工程概况笔者在此将随机选取某一新建的住宅小区，该住宅小区一共可以分成三个区域，分别为A 区、B区和C区，其中A区的占地面积约为35151㎡，共有916户住宅户数； B区占地面积约为44378㎡，共有978户住宅户数；而C区的占地面积约为94822㎡，共有2110户住宅户数。

这三个区域的占地面积加起来总共是174351㎡，总共有4004户住宅户数，假设其总人口为14014人。

该住宅建筑层数最高的为41层，最低层数为7层，同时在它周边还设有幼儿园、小学以及商业区的配套设施建筑。

而在这新建成的住宅小区里，A区靠着南面的市政道路，而B、C区则靠着北面的市政道路。

南面的市政道路的市政给水管网为DN500，水压约为0.19Mpa。

二、关于该住宅小区室外给排水工程的设计存在的问题在给排水的设计中，给排水水力计算是至关重要的一个环节，它计算出来的结果不仅有助于合理选择水泵，而且也会对给排水系统的选择和管径的确定具有重要的作用。

但在工程的实施过程中，部分设计人员有许多地方都做得不够到位，如在设计中通常仅凭经验行事，没能对水力进行一个有效的计算，并且在管道管径的选择上比较草率没有对设计的流量考虑齐全。

第1篇一、工程概况本工程为某住宅小区室外给排水工程，包括给水系统、排水系统、中水系统及雨水系统。

工程范围为小区内所有室外给排水设施，包括给水管、排水管、检查井、化粪池、中水处理设施、雨水收集设施等。

二、施工组织设计1.施工组织机构成立项目经理部，负责整个工程的施工组织和管理。

项目经理部下设施工技术部、质量安全管理部、材料设备部、人力资源部、财务部等部门。

2.施工进度计划根据工程特点，制定详细的施工进度计划，确保工程按期完成。

3.施工资源配置根据工程需求，合理配置施工机械设备、材料、劳动力等资源。

4.施工质量保证体系建立健全施工质量保证体系，确保工程质量符合国家标准和设计要求。

5.施工安全管理体系建立健全施工安全管理体系，确保施工安全。

三、施工工艺及施工方法1.给水系统施工（1）管道铺设：采用埋地铺设方式，根据地形地貌和建筑物布局，确定管道走向和埋设深度。

管道采用钢管、PE管等材料，接口采用焊接、法兰连接等方式。

（2）阀门安装：按照设计要求，在管道上安装阀门，确保阀门启闭灵活、密封性能良好。

（3）水表安装：在用户入口处安装水表，确保水表准确计量。

2.排水系统施工（1）管道铺设：采用埋地铺设方式，根据地形地貌和建筑物布局，确定管道走向和埋设深度。

管道采用铸铁管、PE管等材料，接口采用焊接、法兰连接等方式。

（2）检查井施工：按照设计要求，在管道交汇处、转弯处、跌水处等位置设置检查井，检查井采用混凝土浇筑或预制检查井。

（3）化粪池施工：按照设计要求，在建筑物附近设置化粪池，化粪池采用混凝土浇筑或预制化粪池。

3.中水系统施工（1）中水处理设施施工：按照设计要求，在中水处理设施处进行施工，包括设备安装、管道连接等。

（2）中水管道施工：采用埋地铺设方式，管道采用PE管等材料，接口采用焊接、法兰连接等方式。

4.雨水系统施工（1）雨水管道施工：采用埋地铺设方式，管道采用铸铁管、PE管等材料，接口采用焊接、法兰连接等方式。
