02S404柔性防水套管A型结构安装图:
材料表见下页:
02S404柔性防水套管A型结构材料表
02S404柔性防水套管A型结构说明
1)当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵
2)套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5)
大200,而且必需将套管一次浇固于墙内.
3)穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至
少为D5+200
4)套管的重量以L=300计算,如墙厚大于300时,应另行计算
02S404柔性防水套管B型结构安装图:
材料表见下页:
02S404柔性防水套管B型结构材料表
02S404柔性防水套管B型结构说明
5)当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵
6)套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5)
大200,而且必需将套管一次浇固于墙内.
7)穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至
少为D5+200
8)套管的重量以L=300计算,如墙厚大于300时,应另行计算
02S404柔性防水套管尺寸重量表见下页:
5。

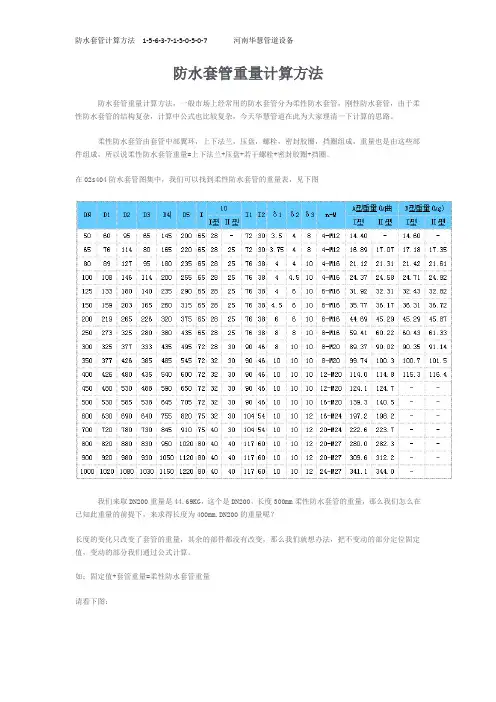

防水套管重量计算方法防水套管重量计算方法，一般市场上经常用的防水套管分为柔性防水套管，刚性防水套管，由于柔性防水套管的结构复杂，计算中公式也比较复杂，今天华慧管道在此为大家理清一下计算的思路。
柔性防水套管由套管中部翼环，上下法兰，压盘，螺栓，密封胶圈，挡圈组成，重量也是由这些部件组成，所以说柔性防水套管重量=上下法兰+压盘+若干螺栓+密封胶圈+挡圈。
在02s404防水套管图集中，我们可以找到柔性防水套管的重量表，见下图我们来取DN200重量是44.69KG，这个是DN200，长度300mm柔性防水套管的重量，那么我们怎么在已知此重量的前提下，来求得长度为400mm.DN200的重量呢？长度的变化只改变了套管的重量，其余的部件都没有改变，那么我们就想办法，把不变动的部分定位固定值，变动的部分我们通过公式计算。
如：固定值+套管重量=柔性防水套管重量请看下图：从本图中我们可以看到壁厚的标识，从重量表中查到此标识，DN200的壁厚为6个厚，在百度搜索钢管重量计算公式:公式：kg/m = (Od - Wt) * Wt * 0.02466 我们把此公式换算成100mm，如下：公式：kg/mm100 = (Od - Wt) * Wt * 0.02466/10。
其中Od是外径 Wt是壁厚，那么我们来计算一下，100mm 的管子的重量。
kg/mm100=(265 - 0.6) * 0.6 * 0.02466/10=0.377kg,这只是个理论上的重量，实际中钢板没有这么标准，会有一定的下差，但是差不了多少。
这个时候我们就能计算出固定值的重量了。
固定值==44.69-0.377*3=43.559.因此计算DN200柔性防水套管的重量计算公式如下：柔性防水套管=43.559+0.377kg*L,其中L是套管的长度，那么计算所有的柔性防水套管的重量通用计算公式如下：柔性防水套管的重量=300长重量-套管300长重量+(Od - Wt) * Wt * 0.02466/10*L即可。
防水套管重量计算方法防水套管重量计算方法，一般市场上经常用的防水套管分为柔性防水套管，刚性防水套管，由于柔性防水套管的结构复杂，计算中公式也比较复杂，今天华慧管道在此为大家理清一下计算的思路。
柔性防水套管由套管中部翼环，上下法兰，压盘，螺栓，密封胶圈，挡圈组成，重量也是由这些部件组成，所以说柔性防水套管重量=上下法兰+压盘+若干螺栓+密封胶圈+挡圈。
在02s404防水套管图集中，我们可以找到柔性防水套管的重量表，见下图我们来取DN200重量是，这个是DN200，长度300mm柔性防水套管的重量，那么我们怎么在已知此重量的前提下，来求得长度为的重量呢长度的变化只改变了套管的重量，其余的部件都没有改变，那么我们就想办法，把不变动的部分定位固定值，变动的部分我们通过公式计算。
如：固定值+套管重量=柔性防水套管重量请看下图：从本图中我们可以看到壁厚的标识，从重量表中查到此标识，DN200的壁厚为6个厚，在百度搜索钢管重量计算公式:公式：kg/m = (Od - Wt) * Wt * 我们把此公式换算成100mm，如下：公式：kg/mm100 = (Od - Wt) * Wt * 10。
其中Od是外径Wt是壁厚，那么我们来计算一下，100mm的管子的重量。
kg/mm100=(265 - * * 10=,这只是个理论上的重量，实际中钢板没有这么标准，会有一定的下差，但是差不了多少。
这个时候我们就能计算出固定值的重量了。
固定值== 因此计算DN200柔性防水套管的重量计算公式如下：柔性防水套管=+*L,其中L是套管的长度，那么计算所有的柔性防水套管的重量通用计算公式如下：柔性防水套管的重量=300长重量-套管300长重量+(Od - Wt) * Wt * 10*L即可。
本文由华慧管道设备提供，专业的防水套管厂家。

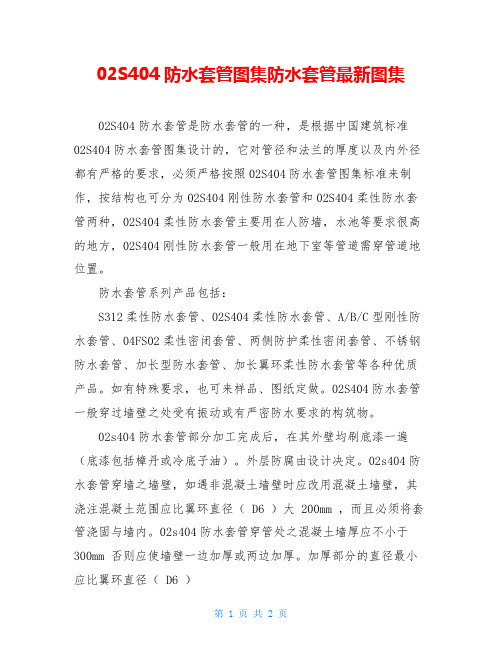

02S404防水套管图集防水套管最新图集02S404防水套管是防水套管的一种，是根据中国建筑标准02S404防水套管图集设计的，它对管径和法兰的厚度以及内外径都有严格的要求，必须严格按照02S404防水套管图集标准来制作，按结构也可分为02S404刚性防水套管和02S404柔性防水套管两种，02S404柔性防水套管主要用在人防墙，水池等要求很高的地方，02S404刚性防水套管一般用在地下室等管道需穿管道地位置。
防水套管系列产品包括：S312柔性防水套管、02S404柔性防水套管、A/B/C型刚性防水套管、04FS02柔性密闭套管、两侧防护柔性密闭套管、不锈钢防水套管、加长型防水套管、加长翼环柔性防水套管等各种优质产品。
如有特殊要求，也可来样品、图纸定做。
02S404防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
02s404防水套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
外层防腐由设计决定。
02s404防水套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。
02s404防水套管穿管处之混凝土墙厚应不小于300mm 否则应使墙壁一边加厚或两边加厚。
加厚部分的直径最小应比翼环直径（ D6 ）200mm。
02s404防水套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
02s404防水套管部焊接材料，用 A3 材料制作，T42 焊接。
02s404防水套管说明：02s404防水套管当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。
02s404防水套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。
02s404防水套管穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
02S404柔性防水套管A型结构安装图材料表见下页02S404柔性防水套管A型结构材料表02S404柔性防水套管A型结构说明1）当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵2）套管穿墙处如遇非混凝士墙壁时，应局部改用混凝士墙壁，其浇注范围应比翼环直径（D5）大200，而且必需将套管一次浇固于墙内.3）穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+2004）套管的重量以L=300计算，如墙厚大于300时，应另行计算02S404柔性防水套管B型结构安装图02S404柔性防水套管B 型结构材料表序号 名称 数量 材料 备注 1 法兰套管 1 Q235-A 焊接件2 密封圈1型 2 橡胶 密封圈2型 1 橡胶3 法兰压盖 1 Q235-A 焊接件4 螺柱 N 4.8 GB897-88A 5螺母N4GB/T41-2000材料表见下页：rcs=iV] 1 M ——1\'IC20 aoOJ■S12L>300®ifm1002S404 柔性防水套管B 型结构说明5) 当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵6) 套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5) 大200,而且必需将套管一次浇固于墙内.7) 穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+2008) 套管的重量以L=300 计算,如墙厚大于300 时,应另行计算02S404柔性防水套管尺寸重量表见下页:。
防水套管重量计算方法防水套管重量计算方法，一般市场上经常用的防水套管分为柔性防水套管，刚性防水套管，由于柔 性防水套管的结构复杂，计算中公式也比较复杂，今天华慧管道在此为大家理清一下计算的思路。
柔性防水套管由套管中部翼环，上下法兰，压盘，螺栓，密封胶圈，挡圈组成，重量也是由这些部 件组成，所以说柔性防水套管重量 =上下法兰+压盘+若干螺栓+密封胶圈+挡圈。
在02S404防水套管图集中，我们可以找到柔性防水套管的重量表，见下图我们来取DN200重量是44.69KG ，这个是DN200长度300mm 柔性防水套管的重量， 那么我们怎么在 已知此重量的前提下，来求得长度为400mm.DN200勺重量呢？长度的变化只改变了套管的重量，其余的部件都没有改变，那么我们就想办法，把不变动的部分定位固定 值，变动的部分我们通过公式计算。
如：固定值+套管重量=柔性防水套管重量 请看下图:ElnzD3 D4jC5 I10 II 12 £1 SE S3 n-M A 舉車里厲曲E 型車里(ke) I 型 II 型I 型II 型I 型II 型506095S51452oa 65 28- T2 30 3 54 e 4-H1214. 40-14.60-£576 IH30165220 6S 23£5 72 30 3.75 4 G4-H121&的17.0717. le17.3500ee127 95 180235 65 28 25 TS 38 4 4la 4-H16 £1. 12 £1.31 £1 42£1.61 100103146114aw 255 65 232515 364 4.5 la 4-H16Z4.3T24 5624.71 24 9212S133ISO140235290 65 23£5 T5 364610 6-MlS31.32.3132.4332. e£150159203165 260315 65 2325 TS 38 4 56la 6-H16 35.7736.1736.3136.72aw 2L9 £65320 3T5 65 23 £5 TS 36 5 6 10 6-M1644.60 45.29 45.29 45.67 £502T3325£60380435 65 23E5 T5 363810e-H155G.4160.2E60.4361.333003253TT 33343S495 72 2830 90 46310 LO S-H2089.37SO. 02 SO. 35 SI. 14350 37?:es4SS 545 7£ 32 30 30 46 10 10 IQ e-M£O 29.74 100.3 100.7 10L540042&480435540600 7£ 3£30 90461010101 旷W£0114.0114.e115.3lie.4 450430530 4ee 59065a 72 3230 90 461010 LO 12-H20124.1 124.7-500530585 5能 &45 705 7£ 3230 90 46101010 1&-W20 139.3 140.5- 600 S30690 640 755 32a 75 32 30 104 54 10 10 12 1&-H24 197.21^8.2-TOOTza T80 730345910 75 4030104 54101012 20-H24 222.6 223.7- 300320eso e:o950 1020eo 4040117 6010 10 1220-M272G0.0£e£.3-900920980930 1050 1120 80 4040117 6010 la 12 2a-H27 309.6312.2-1000 1020 1080 1030 1150 l££0 ec 4040117 6010101224-M27341.1344.05gli4 M 曲曰札=3«1甘算"M 轉甘30關.定册孰BlfJI b从本图中我们可以看到壁厚的标识，从重量表中查到此标识, 钢管重量计算公式：公式：kg/mm100 = (Od - Wt) * Wt * 0.02466/10。
刚性防水套管对应规格（图中φ对应D2）
{
人防套管和柔性套管的区别在哪
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
刚性防水套管也叫钢套管，是一种用于墙体预埋穿墙管，多用于墻，梁，柱，洞等处的管道前期预埋，该产品只用于混凝土墙体，非混凝土墙体需改为混凝土墙。
它的结构是钢管外加翼环（钢板做的环形套在钢管上），用于一般管道穿墙，利于墙体的防水，安装该产品的作用是为了方便后期管道的施工，给管道安装带不了很大的方便，是安装管道中必不可少的一种新产品。
刚性防水套管的尺寸有很多种，以下是刚性防水套管尺寸对照表，我们一起来了解看看：
套管尺寸表内所列之材料重量为钢套管（套管长度L 值按200mm 计算）及翼环之重量。
钢套管及翼环用A3 材料制作，T42 焊条焊接。
套管穿墙处之墙壁，如遇非混凝度土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径（D4 ）大200mm ，而且必须将套管一次浇固于墙内。
套管内的填料应紧密捣实。
防水套管处的混凝土墙厚，应不小于200mm ，否则应
使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径（D4 ）大200mm 。
巩义市中泰管道设备有限公司是一家专注于管道构件产品研究，生产以及销售为一体的创新企业。
主营产品有：金属软管、防水套管、套筒补偿器、伸缩器、传力接头、波纹膨胀节、双法兰传力接头等管道设备。

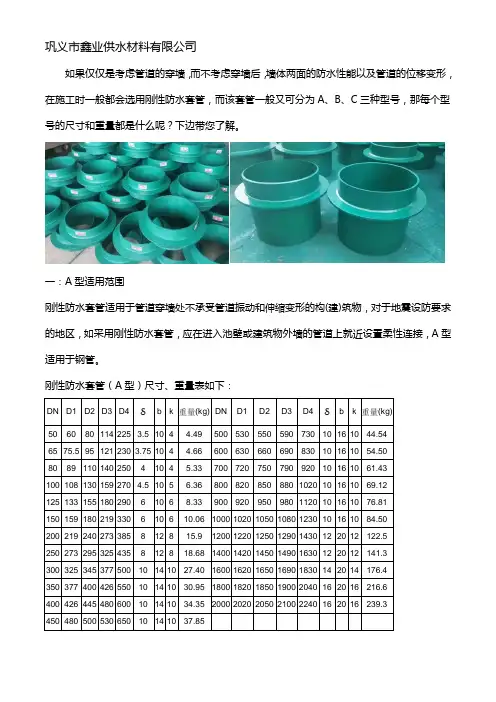

如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，在施工时一般都会选用刚性防水套管，而该套管一般又可分为A、B、C三种型号，那每个型号的尺寸和重量都是什么呢？下边带您了解。
一：A型适用范围
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，A型适用于钢管。
刚性防水套管（A型）尺寸、重量表如下：
二．B型适用范围
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建) 筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，B型适用于球墨铸铁管。
刚性防水套管（B型）尺寸、重量表如下：
三.C型适用范围
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，C型适用于球墨铸铁管。
刚性防水套管（C型）尺寸、重量表如下：
以上就是刚性防水套管A.B.C型有关尺寸和重量表的介绍，大家在选择时可做参考，可咨询巩义市鑫业供水材料有限公司，该公司为一家集研制、开发、生产、销售服务为一体的现代化企业。
主要产品有各种型号的橡胶软接头、橡胶止回阀、丝扣软接头、减振器、隔振垫、变径接头、防水套管、套管式伸缩器、传力接头、伸缩接头、烟道、风道补偿器、钢制柔性卡箍、管道过滤器、不锈钢波纹补偿器、蝶阀、伸缩蝶阀、闸阀、止回阀、截止阀、球面阀、通风阀等系列产品。

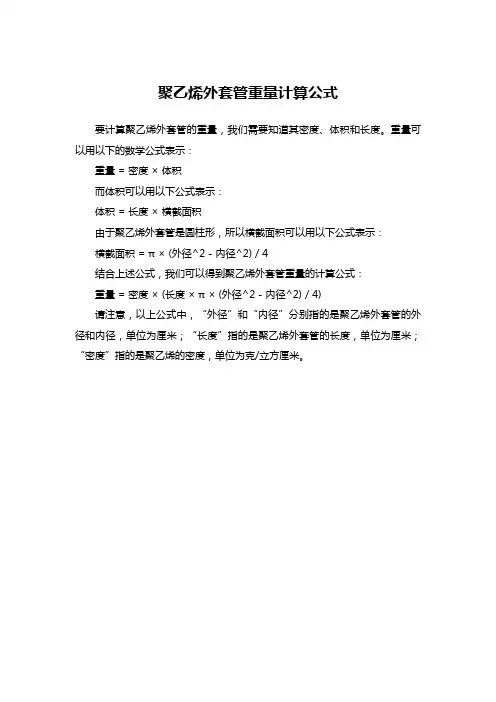

聚乙烯外套管重量计算公式
要计算聚乙烯外套管的重量，我们需要知道其密度、体积和长度。
重量可以用以下的数学公式表示：
重量 = 密度×体积
而体积可以用以下公式表示：
体积 = 长度×横截面积
由于聚乙烯外套管是圆柱形，所以横截面积可以用以下公式表示：
横截面积 = π× (外径^2 - 内径^2) / 4
结合上述公式，我们可以得到聚乙烯外套管重量的计算公式：
重量 = 密度× (长度×π× (外径^2 - 内径^2) / 4)
请注意，以上公式中，“外径”和“内径”分别指的是聚乙烯外套管的外径和内径，单位为厘米；“长度”指的是聚乙烯外套管的长度，单位为厘米；“密度”指的是聚乙烯的密度，单位为克/立方厘米。
刚性防水套管和柔性防水套管分别用在什么地方：柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。
不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化工、钢铁、自来水、污水处理等单位。
刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。
主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。
自地下入户的管道穿建筑物外墙时需加装刚性防水套管．穿墙（池、板等）的套管。
分为刚性和柔性两种。
安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性一、柔性防水套管简介：柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
一般在做水池的时候要用到套管，它是管道通向水池的通道。
人防套管和柔性套管的区别在哪？
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
防水套管怎样核算成本下面我们先讲一下安装直径110和直径160两种排水管的钢制防水套管的制作造价。
根据“国标S312图集”中II型钢制防水套管设计，查“II型套管尺寸表”得：1、已知安装直径110排水管的钢制防水套管外径至少要168毫米，钢管厚度5毫米，止水环外径直径289毫米内径直径168毫米，止水环厚10毫米，设套管长度为200毫米，求套管的重量和制作价：（1）套管重量计算：200毫米*168毫米*3.14*5毫米*7.8克=4.11千克*1.03(百分之三省耗)=4.23千克（2）套管制作工料费计算：4.23千克*7元/千克=29.6元（3）止水环重量计算：[(289毫米/2)的平方*3.14-(168毫米/2)的平方*3.14]*10毫米*7.8克=3.39千克*1.5(50%省耗)=5.09千克（4）止水环工料费计算：5.09千克*8.5元/千克(含电焊条)=43.27元（5）红丹防锈球：3元/个小计：(2)+(4)+(5)=75.88元（6）税金和治理费取15%，75.88元*15%=11.38元每个总价：75.88+11.38元=87.26元（若长度超过200毫米，价格则更高）。
2、已知安装直径160排水管的钢制防水套管外径直径219毫米，钢管厚度6毫米，止水环外径直径340毫米，止水环厚10毫米，设套管长度为200毫米，求套管的重量和制作价。
（1）套管重量计算；200毫米*219毫米*3.14*6毫米*7.8克=6.34千克*1.03(3%省耗)=6.63千克（2）套管制作工料费计算；6.63千克*7元/千克=46.41千克（3）止水环重量计算[(340毫米/2)的平方*3.14-(219毫米/2)的平方*3.14]*10毫米*7.8克=4.41千克*1.4(40%省耗)=5.80千克（4）止水环工料费计算；5.8千克*8.5千克(含电焊条)=49.30元（5）红丹防锈球；4元/个小计；(2)+(4)+(5)=99.71元（6）税金和治理费取15%：99.71*15%=14.95元每个总价；99.71元+14.95元=114.66元（若长度超过200毫米，价格则更高）。
B型柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物。
那么这种防水套管的尺寸一般是多少呢？
一般在做有防水要求或管道安装处有防震、便于拆卸等要求的水池时（如：与水池连接时，给水泵的进水管的套管），就要用到02S404B型柔性防水套管。
02S404B型柔性防水套管广泛用于建筑、化工、石油、自来水厂、污水处理、核电工程等单位。
说明：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见02S404国家标准图集“柔性防水套管（B型）安装图”；
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内；
3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200；
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算；
5、柔性防水套管用于与腐蚀性介质接触时，设计人员应根据介质性质及防腐要求，另行选择适用的耐腐蚀材料，比如：316L不锈钢材质等。
以上就是B型柔性防水套管尺寸的相关内容，希望对您有所帮助！。
防水套管重量计算方法
防水套管重量计算方法，一般市场上经常用的防水套管分为柔性防水套管，刚性防水套管，由于柔性防水套管的结构复杂，计算中公式也比较复杂，今天华慧管道在此为大家理清一下计算的思路。
柔性防水套管由套管中部翼环，上下法兰，压盘，螺栓，密封胶圈，挡圈组成，重量也是由这些部件组成，所以说柔性防水套管重量=上下法兰+压盘+若干螺栓+密封胶圈+挡圈。
在02s404防水套管图集中，我们可以找到柔性防水套管的重量表，见下图
我们来取DN200重量是44.69KG，这个是DN200，长度300mm柔性防水套管的重量，那么我们怎么在已知此重量的前提下，来求得长度为400mm.DN200的重量呢？
长度的变化只改变了套管的重量，其余的部件都没有改变，那么我们就想办法，把不变动的部分定位固定值，变动的部分我们通过公式计算。
如：固定值+套管重量=柔性防水套管重量
请看下图：
从本图中我们可以看到壁厚的标识，从重量表中查到此标识，DN200的壁厚为6个厚，在百度搜索钢管重量计算公式:
公式：kg/m = (Od - Wt) * Wt * 0.02466 我们把此公式换算成100mm，如下：
公式：kg/mm100 = (Od - Wt) * Wt * 0.02466/10。
其中Od是外径 Wt是壁厚，那么我们来计算一下，100mm 的管子的重量。
kg/mm100=(265 - 0.6) * 0.6 * 0.02466/10=0.377kg,这只是个理论上的重量，实际中钢板没有这么标准，会有一定的下差，但是差不了多少。
这个时候我们就能计算出固定值的重量了。
固定值==44.69-0.377*3=43.559.
因此计算DN200柔性防水套管的重量计算公式如下：
柔性防水套管=43.559+0.377kg*L,其中L是套管的长度，那么计算所有的柔性防水套管的重量通用计算公式如下：柔性防水套管的重量=300长重量-套管300长重量+(Od - Wt) * Wt * 0.02466/10*L即可。
