光电二极管工作原理

光电二极管检测电路的组成及工作原理1.光电二极管：光电二极管是将光信号转换为电信号的传感器。

在检测电路中，光电二极管通常由半导体材料制成，具有PN结构。

当光照射到PN结上时，光子会与半导体材料发生作用，导致电子与空穴的产生和流动，从而产生电流。

2.放大器：放大器用于将光电二极管输出的微弱电流信号放大到检测电路的工作范围内。

放大器常用的类型有运算放大器和差分放大器等。

放大器的增益和频率响应特性需要根据具体的应用来选择。

3.滤波器：滤波器用于去除电路中的噪声。

光电二极管检测电路通常采用低通滤波器，它可以滤除高频噪声，保留低频的信号。

滤波器的参数如截止频率和增益等需根据具体的应用场景来选择。

4.信号处理器：信号处理器用于将放大后的电信号进行进一步的处理。

它可以将电信号转换为数字信号，并进行滤波、增益控制、数学运算和数据存储等操作。

信号处理器通常由微控制器、FPGA或DSP等芯片实现。

5.显示器：显示器用于将处理后的信号以可视化的方式呈现出来。

显示器可以是液晶显示屏、LED显示屏或数码管等。

它可以显示光电二极管检测的结果，例如光强度、光电流或光功率等。

当光照射到光电二极管上时，光子与半导体材料发生作用，产生电子和空穴。

电子和空穴在PN结内的电场作用下向两端移动，形成电流。

这个电流的大小与光的强度成正比。

接下来，放大后的电压信号通过滤波器进行去噪。

滤波器通常采用低通滤波器，去除高频噪声，保留低频的信号。

滤波器的截止频率需要根据信号的频率范围来选择。

经过滤波后，信号进入信号处理器进行进一步的处理。

信号处理器可以将电信号转换为数字信号，并进行更高级的处理，例如滤波、增益控制、数学运算和数据存储等。

信号处理器通常由微控制器、FPGA或DSP等芯片实现。

最后，处理后的信号通过显示器进行呈现。

显示器可以显示光电二极管检测的结果，例如光强度、光电流或光功率等。

显示器可以是液晶显示屏、LED显示屏或数码管等。

综上所述，光电二极管检测电路的组成包括光电二极管、放大器、滤波器、信号处理器和显示器等，它的工作原理是将光信号转换为电信号，并经过放大和处理后输出。

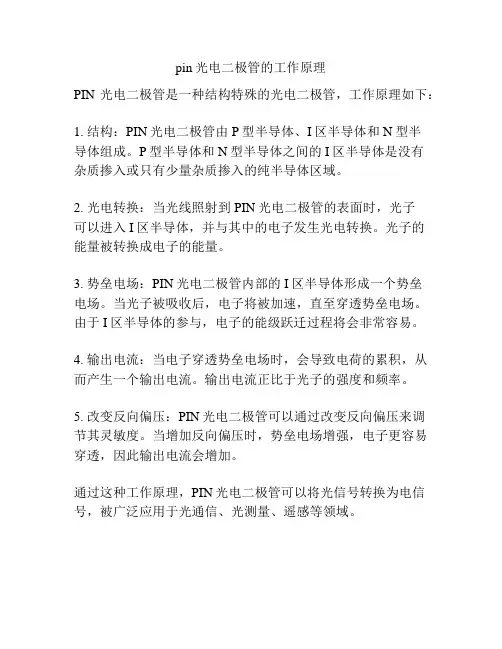

PIN光电二极管（PIN PhotoDiode）是一种光检测器，它能够在两种半导体之间的PN结，或者半导体与金属之间的结的邻近区域，通过在P区与N区之间生成I型层，吸收光辐射并产生光电流。

它具有结电容小、渡越时间短、灵敏度高等优点。

PIN光电二极管的工作原理如下：
1. 结构：PIN光电二极管的结构包括P型半导体、N型半导体以及夹在两者之间的I型半导体层。

I型半导体层的掺杂浓度较低，近乎本征（Intrinsic）半导体，因此称为I层。

2. 光吸收：当光线照射到PIN光电二极管上时，大部分光在I 型半导体层内被吸收。

吸收光能后，I型层中的电子空穴对产生。

3. 电荷分离：在I型半导体层中，电子和空穴由于扩散运动被分离。

电子向N型半导体层移动，空穴向P型半导体层移动。

4. 光电流：分离后的电子和空穴在N型和P型半导体层中形成光电流。

由于I型层占据了整个耗尽区，光电流主要来自于I型层，因此响应速度较快。

5. 响应速度：由于I型半导体层的掺杂浓度低，耗尽区的宽度增大，扩散运动的影响减小，从而提高了响应速度。

PIN光电二极管的工作原理是通过光吸收、电荷分离和光电流的产生来实现光检测。

其优点在于结电容小、渡越时间短和灵敏度高。

光电二极管检测电路的工作原理及设计方案目录一、内容描述 (2)二、光电二极管基本知识 (3)1. 光电二极管的工作原理 (4)2. 光电二极管的特性与参数 (4)三、光电二极管检测电路的工作原理 (6)1. 光电检测电路的基本概念 (7)2. 光电检测电路的工作原理详解 (7)四、设计方案 (9)1. 设计目标及要求 (10)2. 电路设计 (11)（1）电路拓扑结构 (12)（2）元器件选择与参数设计 (13)3. 信号处理与放大电路 (15)（1）信号输入与处理电路 (16)（2）信号放大电路 (17)4. 电源及辅助电路设计 (18)（1）电源电路设计 (20)（2）保护及指示电路设计 (21)五、实验验证与优化 (22)1. 实验设备与工具准备 (23)2. 实验操作流程及步骤说明 (24)3. 数据记录与分析处理 (25)4. 电路性能评估与优化建议 (26)六、实际应用场景及推广价值 (27)1. 实际应用场景分析 (28)2. 推广价值及市场前景展望 (29)七、总结与展望 (30)一、内容描述光电二极管检测电路是一种基于光电效应工作的电子检测电路，主要用于检测光信号的强度或光照度。

该电路通过光电二极管将光信号转换为电信号，进而实现对光信号的测量、监控和控制。

本文将详细介绍光电二极管检测电路的工作原理及设计方案。

在光电二极管检测电路中，光电二极管作为核心元件，其工作原理主要基于光电效应。

当光线照射到光电二极管时，光子能量被材料中的电子吸收，从而使电子从价带跃迁到导带，形成电子空穴对，产生光生电流。

通过测量光生电流的大小，可以反映光照度的强弱。

根据不同的应用场景和需求，光电二极管检测电路的设计方案也有所不同。

常见的设计方案包括：直接测量法：通过测量光电二极管产生的光生电流来直接反映光照度。

这种方法简单直观，但受限于光电二极管的响应速度和灵敏度，适用于低光照度测量。

信号放大法：通过对光电二极管产生的光生电流进行放大处理，可以提高测量灵敏度和精度。

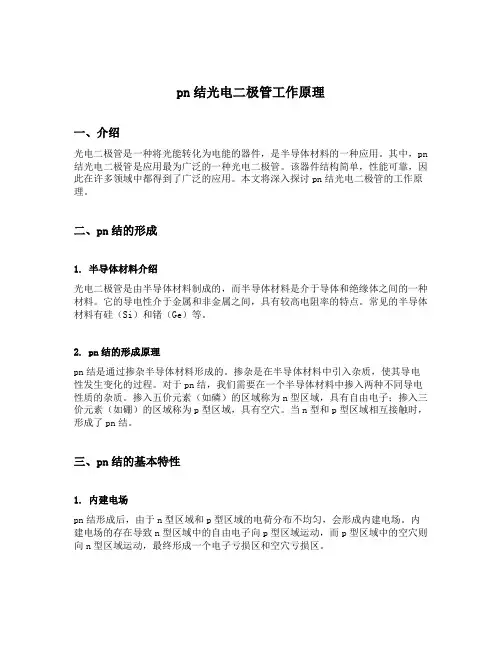

pn结光电二极管工作原理一、介绍光电二极管是一种将光能转化为电能的器件，是半导体材料的一种应用。

其中，pn 结光电二极管是应用最为广泛的一种光电二极管。

该器件结构简单，性能可靠，因此在许多领域中都得到了广泛的应用。

本文将深入探讨pn结光电二极管的工作原理。

二、pn结的形成1. 半导体材料介绍光电二极管是由半导体材料制成的，而半导体材料是介于导体和绝缘体之间的一种材料。

它的导电性介于金属和非金属之间，具有较高电阻率的特点。

常见的半导体材料有硅（Si）和锗（Ge）等。

2. pn结的形成原理pn结是通过掺杂半导体材料形成的。

掺杂是在半导体材料中引入杂质，使其导电性发生变化的过程。

对于pn结，我们需要在一个半导体材料中掺入两种不同导电性质的杂质。

掺入五价元素（如磷）的区域称为n型区域，具有自由电子；掺入三价元素（如硼）的区域称为p型区域，具有空穴。

当n型和p型区域相互接触时，形成了pn结。

三、pn结的基本特性1. 内建电场pn结形成后，由于n型区域和p型区域的电荷分布不均匀，会形成内建电场。

内建电场的存在导致n型区域中的自由电子向p型区域运动，而p型区域中的空穴则向n型区域运动，最终形成一个电子亏损区和空穴亏损区。

能带图是描述半导体材料中电子能量分布的图表。

在pn结中，n型区域的导带和p 型区域的价带会有重叠，导带中的电子可以向价带中的空穴复合。

在内建电场作用下，电子会从n型区域向p型区域运动，而空穴则从p型区域向n型区域运动，从而减小了重叠的程度。

四、pn结光电二极管的工作原理1. 光的能量转换光线射到pn结的表面时，部分光子会穿过表面并进入光敏区域。

光子激发了光敏区域内的电子，使其跃迁到导带中，形成自由电子和空穴对。

在内建电场的作用下，自由电子会被推向n型区域，而空穴则被推向p型区域。

这导致了在pn结两侧产生了一个正负电荷的信号。

2. 电流的生成当光子入射光敏区域时，会导致pn结两端产生电势差。

这个电势差可以驱动自由电子在n型区域和空穴在p型区域中运动。

1．光敏二极管的两种工作状态光敏二极管又称光电二极管，它是一种光电转换器件，其基本原理是光照到P-N结上时，吸收光能并转变为电能。

它具有两种工作状态：（1）当光敏二极管加上反向电压时，管子中的反向电流随着光照强度的改变而改变，光照强度越大，反向电流越大，大多数都工作在这种状态。

（2）光敏二极管上不加电压，利用P-N结在受光照时产生正向电压的原理，把它用作微型光电池。

这种工作状态，一般作光电检测器。

光敏二极管分有P-N结型、PIN结型、雪崩型和肖特基结型，其中用得最多的是P-N结型，价格便宜。

2．光敏二极管的简易检测方法（1）电阻测量法用万用表1k档，测正向电阻约10kΩ左右。

在无光照情况下，反向电阻应为■，则管子是好的，反向电阻不是■，说明漏电流大；有光照时，反向电阻应随光照增强而减小，阻值小至几kΩ或1kΩ以下，管子即是好的；若正、反向电阻都是■或零，管子是坏的。

（2）电压测量法用万用表1V档（无1V档可用1．5V或3V档），红表笔接光敏二极管的“十”极，黑表笔接“-”极，在光照情况下，其电压应与光照度成比例，一般可达0．2～0．4V。

（3）短路电流测量法用万用表50mA或500mA电流档，红表笔接光敏二极管的“十”极，黑表笔接“-”极，在白炽灯下（不能用日光灯），应随光照的增强，其电流随之增加，则管子是好的。

短路电流，可达数十mA～数百mA。

3．光敏三极管光敏三极管又称光电三极管，它也是光电转换器件，可以等效的看作是由一个光敏二极管和一只半导体三极管结合而成，故具有放大作用。

光敏三极管最常用的材料是硅，一般情况下，只引出集电极和发射极，其外形与发光二极管相同，使用时必须严加区分。

光敏三极管的简易测试方法是：（1）电阻测量法用万用表1k档，红表笔接光敏三极管的发射极，黑表笔接集电极。

无光照时，指针微动并接近■；有光照时，应随光照的增强，其电阻变小，可达1kΩ以下。

若黑表笔接光敏三极管的发射极，红表笔接集电极，无光照时，电阻为■；有光照时，电阻为■或指针微动。

光电二极管检测电路的工作原理及设计方案光电二极管检测电路是一种将光信号转换为电信号的装置，它广泛应用于各种光学测量和控制领域。

其工作原理是基于光电二极管的光电效应，通过将光信号照射到光电二极管上，使其产生电流输出，从而实现对光信号的检测。

设计一种光电二极管检测电路需要考虑以下几个方面：1.光电二极管的选择：要根据具体的应用需求选择合适的光电二极管。

通常，选择感光面积大、光谱响应范围广、响应速度快、噪声低的光电二极管。

2.光电二极管的放大电路：由于光电二极管输出的光电流较小，需要经过放大电路放大后才能得到可用的电信号。

常见的放大电路有共射放大电路和差动放大电路。

共射放大电路适用于单端输入，输出电压幅度大，但可能存在信号漂移和温漂的问题；差动放大电路适用于双端输入，具有较高的共模抑制比，但需要两个光电二极管。

3.滤波电路和信号处理：为了滤除噪声和杂散信号，可以在输出端串联一个滤波电路，如低通滤波器或带通滤波器。

如果需要对光信号进行进一步的处理，如放大、转换、逻辑判决等，可以根据具体需求添加相应的电路模块。

4.驱动电路：光电二极管通常需要外部电路来提供正向电流，以确保其正常工作。

驱动电路可以采用简单的电流源电路，或使用恒流源，以保持光电二极管工作在恒定的工作点。

5.反馈电路：为了提高光电二极管的线性度和动态范围，可以添加反馈电路。

常见的反馈电路有负反馈和光电二极管自反馈两种。

负反馈电路可以减小非线性失真，提高稳定性和抗干扰能力；光电二极管自反馈电路可以提高光电二极管的速度和线性度。

6.实际布局和封装：在设计光电二极管检测电路时，需要考虑电路的实际布局和封装，以保证信号的完整性和稳定性。

同时，要保持电路的抗干扰能力和可靠性。

总之，光电二极管检测电路的设计需要综合考虑光电二极管的特性、放大电路、滤波电路、信号处理电路、驱动电路、反馈电路等多个方面的因素。

根据具体应用需求和预算，选择合适的器件和电路方案，并进行合理的布局和封装，可以实现高性能、低噪声和稳定可靠的光电二极管检测电路。

光电二极管和三极管工作原理光电二极管和三极管是现代电子技术中非常重要的元器件，它们在电子设备中发挥着重要的作用。

下面将介绍光电二极管和三极管的工作原理。

光电二极管，也称为光敏二极管，是一种能够将光信号转化为电信号的器件。

其工作原理基于光电效应，即当光线照射到光电二极管的PN结上时，光子能量被转化为电子能量，从而产生电流。

光电二极管的核心结构是由P型半导体和N型半导体组成的PN结。

当光子打击在PN结上时，光子携带的能量足以克服PN结的势垒，从而激发出电子-空穴对。

在外加电压的作用下，这些激发出来的电子和空穴会沿着电场方向运动，形成电流。

光电二极管在光照条件下会产生电流，将光信号转化为电信号。

这种工作原理使得光电二极管被广泛应用于光通信、光电探测、光电转换等领域。

而三极管是一种具有放大作用的半导体器件，它由三个掺杂不同的半导体材料组成：发射结、基极和集电极。

三极管的工作原理是基于PNP或NPN型的三层结构。

当外加电压施加在三极管的不同引脚上时，就会形成不同的工作状态。

在正常工作状态下，当向基极施加一个电压时，将控制集电极和发射结之间的电流，从而实现电流的放大。

三极管的主要工作原理包括放大作用和开关作用。

在放大作用下，当在基极施加一个微小的控制电压时，就可以控制集电极和发射结之间的电流，从而实现电流的放大。

而在开关作用下，当在基极施加一个足够大的电压时，就可以使得集电极和发射结之间的电流截断，起到开关的作用。

三极管在电子设备中被广泛应用于放大、开关、稳压等电路中。

光电二极管和三极管都是电子器件中重要的组成部分。

光电二极管利用光电效应将光信号转化为电信号，而三极管则实现了电流的放大和开关功能。

通过深入理解和掌握这两种器件的工作原理，可以更好地应用于电子设备的设计与制造中，为现代科技的发展做出更大的贡献。

光电二极管阵列检测器工作原理
光电二极管是一种光电转换器件，其工作原理基于内建电场和半导体PN结的光电效应。

当光照射在光电二极管上时，能量较高的光子会和半导体晶格中的电子发生相互作用，将一部分能量转移给电子，使其从价带跃迁到导带。

这些被激活的电子将形成电流，并被送到阵列电路中进行测量。

光电二极管阵列检测器通常由表面上下分布的多个光电二极管组成。

每个光电二极管都有自己独立的电极，通过串联或并联的方式与其他光电二极管连接在一起。

每个光电二极管的电极会输出一个与光照强度成正比的电流信号。

在光电二极管阵列检测器工作时，首先需要为每个光电二极管提供适当的偏置电压，以确保其正常工作。

偏置电压可以通过连接到适当的电源或信号处理器来提供。

当有光照射到光电二极管阵列上时，每个光电二极管都会产生一个电流信号。

这些电流信号可以通过对光电二极管阵列中的各个光电二极管电流进行采样，然后通过电流放大器放大，再经过滤波、数模转换等处理步骤，最终得到与光照强度相关的电压信号。

总的来说，光电二极管阵列检测器利用光电二极管的光电效应将光信号转换为电信号，并通过电路处理得到最终的检测结果。

其工作原理简单可靠，具有高速响应、高灵敏度和宽波长响应等特点，广泛应用于光电测量、光通信、光谱分析和成像等领域。

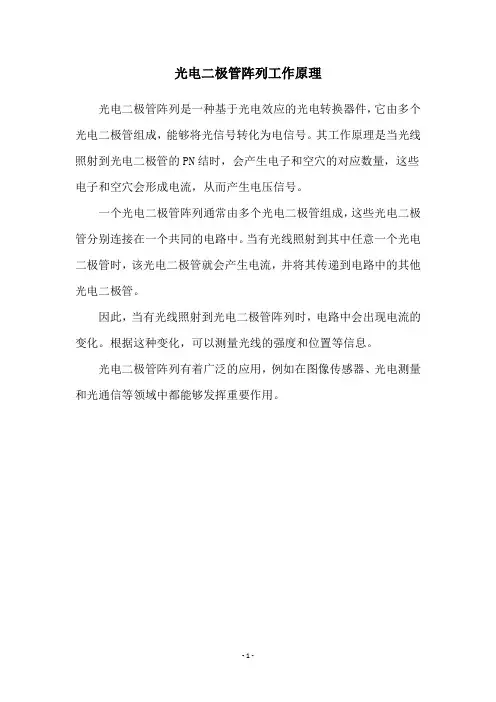

光电二极管阵列工作原理
光电二极管阵列是一种基于光电效应的光电转换器件，它由多个光电二极管组成，能够将光信号转化为电信号。

其工作原理是当光线照射到光电二极管的PN结时，会产生电子和空穴的对应数量，这些电子和空穴会形成电流，从而产生电压信号。

一个光电二极管阵列通常由多个光电二极管组成，这些光电二极管分别连接在一个共同的电路中。

当有光线照射到其中任意一个光电二极管时，该光电二极管就会产生电流，并将其传递到电路中的其他光电二极管。

因此，当有光线照射到光电二极管阵列时，电路中会出现电流的变化。

根据这种变化，可以测量光线的强度和位置等信息。

光电二极管阵列有着广泛的应用，例如在图像传感器、光电测量和光通信等领域中都能够发挥重要作用。
