变频器三相输出不平衡的原因分析及处理一、原因分析1.电源电压不平衡在三相电源供电不均衡的情况下,变频器输出的三相电流也会不平衡。
这是因为电源电压不平衡会影响到变频器内部控制电路的运行,从而导致输出电流不均衡。
2.电机绕组不一致电机绕组不一致也是三相输出不平衡的原因之一,因为电机绕组线圈有可能出现大小不一致或导体截面积不同的情况,从而导致电流不平衡。
3.变频器内部故障当变频器内部电子元件出现故障或者因为其他原因导致控制信号失灵时,输出电流也会不平衡。
例如,当IGBT管损坏时,DLC会通过自我保护机制减小输出电流,从而导致不平衡。
4.载荷分配不均衡当变频器控制的多个电机相互作用时,负载分配不均衡也可能导致输出电流不平衡。
例如,如果两个电机的负载不同,输出电流就会不均衡。
5.其他原因除了上述原因外,三相输出不平衡还可能与接线错误、变频器安装环境、电缆长度和排布等因素有关。
二、处理方法在发现三相输出不平衡时,首先需要检查电源电压是否平衡。
如果电源电压不平衡,需要进行调整,使电源的三相电压达到平衡状态。
对于电机绕组的问题,需要检查其是否一致。
如果发现不一致,需要进行修理或更换。
如果发现变频器内部存在故障,需要立即进行维修或更换。
4.调整负载当发现载荷分配不均衡时,需要将负载进行调整,使负载均衡。
如果负载分配无法调整,可以考虑使用模块化的变频器控制来优化负载分配。
对于其他原因,例如接线错误、变频器安装环境、电缆长度和排布等因素,需要进行排查并及时解决。
总之,对于三相输出不平衡的问题,需要根据情况进行原因分析,并采取相应的措施进行处理。
在使用变频器时,应严格按照操作说明进行操作,并按照相关标准进行安装和维护,以最大限度地减少故障发生的可能性。
不平衡电流产生的原因1励磁涌流的影响变压器在正常运行时,它的励磁电流只流过变压器的电源测,因此,通过电流互感器反映到差动回路中就不能被平衡。
在正常情况下,变压器励磁电流不过为变压器额定电流的2% ~3%;在外部故障时,由于电压降低,励磁电流也相应减少,其影响就更小。
在实际整定时可以不必考虑。
但是,在变压器空载投入和外部故障切除后电压恢复时,则可能产生数值很大的励磁涌流,其数值可达变压器额定电流的6~8倍。
励磁涌流中含有大量的非周期分量和高次谐波分量。
励磁涌流的大小与合闸瞬间外加电压的相位,铁芯中剩磁的大小和方向以及铁芯的特性有关。
若正好在电压最大值时合闸,则不会出现励磁涌流,而只有正常时的电流。
但对于三相变压器而言,由于三相电压相位不同,无论在任何瞬间合闸,至少有两相要出现程度不同的励磁涌流。
励磁涌流可分解成各次谐波,以二次谐波为主,同时在励磁涌流波形中还会出现间断角。
励磁涌流的波形如图2。
2绕组连接方式不同的影响变压器各侧绕组的连接方式不同,如双绕组变压器采用Y,d接线,三绕组变压器采用Y,y,d 接线时,各侧电流相位就不同。
这时,即使变压器各侧电流互感器二次电流大小能相互匹配,但不调整,相位差也会在差动回路中产生很大的不平衡电流。
3实际变比与计算变比不同的影响由于电流互感器选用的是定型产品,其变比都是标准化的,很难与通过计算得出的变比相吻合,这样就会在主变差动回路中产生不平衡电流。
4改变调压档位引起的不平衡电流及克服措施电力系统中带负荷调整变压器分接头是调节系统电压的重要手段。
改变调压档位实际上就是改变变压器的变比。
而差动保护已按照某一变比调整好,当分接头改换时,就会产生一个新的不平衡电流流入差动回路。
此时不可能再用重新选择平衡线圈匝数的方法来消除这个不平衡电流,这是因为变压器的分接头是经常在改变,而差动保护的电流回路在带电时是不可能进行操作的。
因此,对由此产生的不平衡电流,通常是根据具体情况提高保护动作的整定值加以克服。
电动机三相电流不平衡的原因及表现在使用电动机时,我们可能会遇到电流不平衡的问题,也就是三相电流不同,这个问题可能会导致电动机的运行质量变差,甚至使电动机受损。
本文将介绍电动机三相电流不平衡的原因及表现。
电动机三相电流不平衡的原因电动机三相电流不平衡的原因是多种多样的,下面列举了一些常见原因:1. 电源电压问题当电源电压不稳定或者不对称时,会导致电动机三相电流不平衡。
电源电压问题可能是由于供电电网问题或者电动机自身线路问题导致的。
2. 电动机内部故障如果电动机内部出现故障,如转子不平衡、线圈短路、轴承磨损或者矢量分析器失灵等,都有可能导致电动机三相电流不平衡。
3. 瞬时负载不平衡电动机在运行过程中,瞬时负载不平衡也会导致电流不平衡。
例如,工厂中的某些生产线在同一时间点上突然开启会导致负载不平衡。
4. 相间连接错误相间连接错误也是导致电流不平衡的原因之一,特别是当一些非标准电动机连接在一起时,很容易出现相间连接错误,从而导致电流不平衡。
5. 外部电感外部电感是指社会对输电线路或者电动机周围的电磁干扰。
外部电感不仅可能导致电动机三相电流不平衡,还可能对周围电器设备造成一定的干扰。
电动机三相电流不平衡的表现电动机的三相电流不平衡会导致电机出现异常运行和故障的信号,这些信号可用于表征电流不平衡的表现。
下面列举了几个常见的表现:1. 震动或噪音当电动机三相电流不平衡时,会引起电动机的震动或者噪音增大。
尤其是在高负载情况下,这种表现会更加明显。
2. 发热电动机发热是表明电机三相电流不平衡的另一种表现方式。
由于三相不平衡,会使得电机部分线圈的中心轴温度升高,进而导致电机异常发热。
3. 能效降低当电动机三相电流不平衡时,电机功率因数降低,能效也随之下降。
正常情况下,三相电流应该保持平衡,功率因数约等于1。
4. 故障发生率增加当电动机出现三相电流不平衡时,故障率明显提高。
这是因为电动机的各类故障机制在电流不平衡下会有更多的可能性。
变频器三相输出不平衡的原因分析及处理一、变频器三相输出不平衡的原因分析1. 功率管不平衡:变频器内部采用三相桥式整流电路来进行功率变换,如果功率管的质量存在差异,即可能导致三相输出不平衡。
功率管不平衡的原因主要有:制造过程中的差异导致的质量不同;老化、损坏导致的电流流失不均;过负荷运行导致的失效等。
2. 整流电路不平衡:变频器的整流电路中,三相电流采用整流框架式连接,如果整流框架的接触不良或电阻出现异常,会导致整流电路的不平衡,从而影响三相输出的平衡性。
3. 程序控制不当:变频器内部的程序控制是实现频率输出的核心,如果程序控制不当,比如参数设置有误、控制逻辑错误等,都有可能引起三相输出不平衡。
4. 电源电压不稳定:变频器在运行过程中对电源电压的稳定性要求较高,如果电源电压存在波动或不稳定的情况,会导致变频器输出的三相电流不平衡。
5. 变电压、变频率比不合理:变频器在进行电压和频率的转换时,需要根据实际负载进行合理的设定,如果设定值不合理,也会造成三相输出不平衡。
二、变频器三相输出不平衡的处理方法1. 检查功率管的状况:如果发现功率管不平衡的情况,应及时更换不良的功率管或进行修复。
2. 检查整流电路的接触情况:对整流电路进行全面检查,确保接触良好、无异常,如有问题,及时修复或更换。
3. 重新设置程序参数:仔细检查变频器内部的程序参数设置,确保无误,根据实际情况进行合理的调整。
4. 保证电源电压的稳定性:检查电源的供电情况,解决电源电压波动或不稳定的问题,可以通过增加稳压器或使用优质的电源设备来解决。
5. 合理调整变电压、变频率比:根据实际负载情况,重新设定变频器的变电压、变频率比,保证其在合理范围内。
结论变频器三相输出不平衡的原因主要有功率管不平衡、整流电路不平衡、程序控制不当、电源电压不稳定、变电压、变频率比不合理等。
对于这些问题,我们可以通过检查功率管的状况、整流电路的接触情况、重新设置程序参数、保证电源电压的稳定性以及合理调整变电压、变频率比等方法来解决。
电流三相不平衡原因
电流三相不平衡是指三相电路中的三个相电流不相等的情况。
这可能由多种原因引起,以下是一些常见的原因:
1. 不平衡负载:当负载在三相系统中不均匀分布时,各相的电流就会不平衡。
例如,如果在三相电机系统中有一个电机损坏或负载不均匀,就可能导致电流不平衡。
2. 电压不平衡:三相电流与电压之间存在关系,如果电压不平衡,会导致电流不平衡。
电压不平衡可能是由于电源问题、电压波动或供电系统不均匀引起的。
3. 电阻不平衡:三相系统中,如果电阻不均匀分布,会导致电流不平衡。
电阻不平衡可能是由于设备老化、接触不良或材料质量问题引起的。
4. 电感不平衡:三相系统中的电感不平衡也可能导致电流不平衡。
这可能是由于线圈绕组的不对称或磁路不均匀引起的。
5. 非线性负载:非线性负载,如电力电子设备、电弧炉等,可能引起电流不平衡。
这些设备可能会引入谐波,导致电流失真和不平衡。
6. 故障和损坏:系统中的故障或设备的损坏,如电机绕组故障、接触器问题等,都可能导致电流不平衡。
电流三相不平衡可能导致许多问题,包括设备过热、功率因数下降、能源浪费等。
因此,及早检测和解决电流不平衡问题对于维护电力系统的正常运行至关重要。
使用专业的电力监测设备和维护工程师进行定期检查可以帮助识别和解决电流不平衡问题。
电机三相电流不平衡的原因
首先,从电源的角度来分析,导致电机三相电流不平衡的原因可以包括以下几个方面:
1.电源电压不平衡:当电源的三相电压不平衡时,电机的三相电流也会出现不平衡。
造成电源电压不平衡的原因可能是变压器的绕组不对称、供电网络的负荷不均匀或线路接触不良等。
2.电源短路和线路故障:当电源发生短路或线路发生故障时,电源的三相电流会出现不平衡。
这可能是由于线路接触不良、线路损耗过大或设备的短路等原因引起的。
3.电源供电变化:当电源供电变化较大时,例如电源电压波动较大或频率变化较大时,电机的三相电流也会出现不平衡。
其次,从负载的角度来分析,导致电机三相电流不平衡的原因可以包括以下几个方面:
1.负载不平衡:当负载在三相中分布不均匀时,电机的三相电流就会出现不平衡。
例如,在三相负载中,负载阻抗不均匀或相间容性、电感不同等。
2.负载变化:当负载发生变化时,例如负载大小、负载类型的变化,电机的三相电流也会跟随发生变化,导致不平衡现象。
3.负载故障:当负载发生故障时,例如电机的其中一相故障,或者负载出现短路、开路等故障时,电机的三相电流也会发生不平衡。
综上所述,导致电机三相电流不平衡的原因可以从电源和负载两个方面进行分析。
从电源方面来看,电源电压不平衡、电源短路和线路故障以
及电源供电变化等因素是主要原因。
而从负载方面来看,负载不平衡、负载变化和负载故障等因素也会导致电机三相电流不平衡。
为了解决电机三相电流不平衡的问题,可以通过平衡电源、优化负载和采取合适的控制措施等方法来进行调整和修正。
不平衡电流介绍不平衡电流是指三相电网中,A相、B相、C相电流大小不相等的现象。
在电力系统中,不平衡电流可能会导致一系列问题,如降低电网的效率、损坏设备或引起火灾等。
本文将从以下几个方面深入探讨不平衡电流的原因、影响以及解决方法。
不平衡电流的原因不平衡电流的产生主要包括以下几个原因:1. 不对称负载当电网中的三相负载不均匀分布时,会导致不平衡电流。
例如,当A相负载较大而B相和C相负载较小时,会引起不平衡电流。
2. 不平衡电压三相电压不均匀也会导致不平衡电流。
当A相电压高于B相和C相时,会使A相电流增大,从而引起不平衡电流。
3. 故障发生线路短路或设备故障时,也会引起不平衡电流。
例如,当A相发生短路故障时,会使A相电流增大,导致不平衡电流。
不平衡电流的影响不平衡电流对电力系统产生了许多不良影响,主要包括以下几个方面:1. 设备损坏不平衡电流会使电力设备不正常工作,对设备造成过大的负荷。
长期以往,设备可能会受到损坏,缩短其寿命。
2. 功率损失不平衡电流会引起功率损失,因为三相电流不均匀分配,使得无效功率增加。
这导致了电网的效率降低。
3. 线路过载不平衡电流会使某一相的电流增大,导致线路过载。
这会引起线路过热,增加设备故障的风险。
4. 谐波产生不平衡电流还会产生谐波,进一步影响电力系统的稳定性。
谐波会导致电网设备共振、电压波动和噪声增加等问题。
不平衡电流的解决方法为了应对不平衡电流的问题,可以采取以下几种解决方法:1. 平衡负载通过平衡三相负载,使得每相负载均匀分布,可以减小不平衡电流的发生。
这可以通过加载平衡器或重新分配负载来实现。
2. 电压调整调整电网的电压,使得三相电压均匀分布,可以减少不平衡电流的产生。
这可以通过使用电压控制器或自动调压器来实现。
3. 波形纠正器使用波形纠正器可以抑制不平衡电流,改善电力质量。
波形纠正器可以通过消除不平衡电流中的谐波成分来实现。
4. 故障检测与维护及时发现并处理线路故障,可以减少不平衡电流对电力系统的损害。
电动机三相电流不平衡的原因分析电动机三相电流不平衡是电动机运行中常见的问题之一,它会对电动机的运行造成不良影响,甚至缩短电动机的使用寿命。
因此,了解电动机三相电流不平衡的原因对于预防和解决这一问题具有重要意义。
本文将从以下几个方面对电动机三相电流不平衡的原因进行详细阐述。
一、电源电压不平衡电源电压不平衡是导致电动机三相电流不平衡的主要原因之一。
当电源电压不平衡时,电动机的每相绕组所受到的电磁力大小不同,从而导致三相电流不平衡。
电源电压不平衡的原因主要有以下几点:1. 电源线路问题:如线路老化、接头接触不良、线路过长等,会导致电压损失和电压波动,进而引起电源电压不平衡。
2. 配电变压器问题:配电变压器的三相绕组匝数不一致或连接方式不正确,会导致输出电压不平衡。
3. 负载不平衡:在同一电源系统内,不同负载的功率因数和电流大小不同,会导致电源电压不平衡。
4. 电力系统故障:如短路、接地等故障,会导致电力系统电压波动,进而引起电源电压不平衡。
二、电动机绕组问题电动机绕组问题也是导致三相电流不平衡的一个重要原因。
主要包括以下几个方面:1. 绕组短路:电动机绕组内部或外部短路,会导致局部电流增大,从而使三相电流不平衡。
2. 绕组接触不良:如接头接触不良、焊接不良等,会导致电阻增大,从而使三相电流不平衡。
3. 绕组匝间短路:电动机运行过程中,由于振动等原因,可能导致绕组匝间短路,从而使三相电流不平衡。
4. 绕组绝缘老化:长时间运行导致绕组绝缘老化,可能会发生匝间短路或对地短路,从而导致三相电流不平衡。
三、电动机运行条件不佳电动机运行条件不佳也是导致三相电流不平衡的原因之一。
主要包括以下几个方面:1. 负载不平衡:电动机所带负载不平衡,会导致三相电流不平衡。
例如,某一相的负载过大或过小,都会导致该相电流与其它两相不同。
2. 电动机转速不稳定:电动机转速不稳定会导致输出功率波动,从而使三相电流不平衡。
3. 电动机振动:电动机振动会导致绕组间的绝缘损伤,从而使三相电流不平衡。

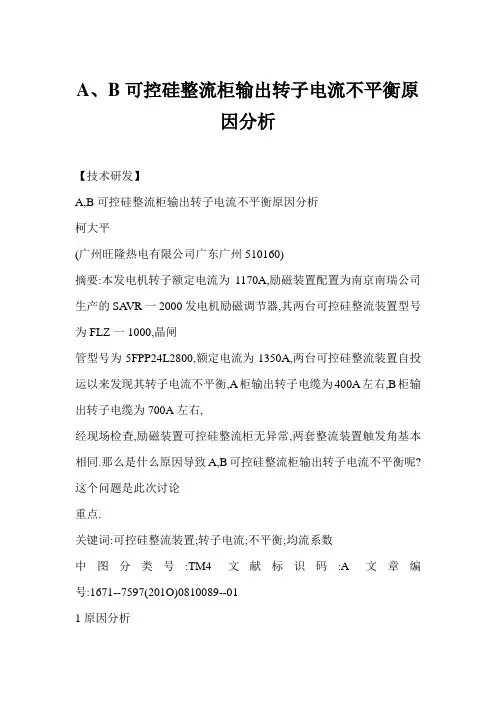

A、B可控硅整流柜输出转子电流不平衡原因分析【技术研发】A,B可控硅整流柜输出转子电流不平衡原因分析柯大平(广州旺隆热电有限公司广东广州510160)摘要:本发电机转子额定电流为1170A,励磁装置配置为南京南瑞公司生产的SA VR一2000发电机励磁调节器,其两台可控硅整流装置型号为FLZ一1000,晶闸管型号为5FPP24L2800,额定电流为1350A,两台可控硅整流装置自投运以来发现其转子电流不平衡,A柜输出转子电缆为400A左右,B柜输出转子电缆为700A左右,经现场检查,励磁装置可控硅整流柜无异常,两套整流装置触发角基本相同.那么是什么原因导致A,B可控硅整流柜输出转子电流不平衡呢?这个问题是此次讨论重点.关键词:可控硅整流装置;转子电流;不平衡;均流系数中图分类号:TM4文献标识码:A文章编号:1671--7597(201O)0810089--011原因分析首先从功率柜可控硅整流装置原理上入手分析,可控硅整流装置的核心是三相可控硅整流桥,其主回路接线如图l.图1整流柜主回路接线图当它工作时,通过控制可控硅元件SCRI~SCR6的导通角q,将有效值为u.的三相交流电压整流成不同的直流输出电压u.对发电机而言,通过改变励磁电压值Ua,达到改变励磁电流Ia的目的.针对理想的电感负载Ro,其对应关系为:ud:l_35×U2×COSQ(0.≤0<180.)触发角a的控制是通过励磁调节器输出与电压U2有一定时序关系的触发脉冲来实现的.触发脉冲有宽脉冲,双窄脉冲或脉冲阵列等形式,南京南瑞公司生产的SA VR一2000发电机励磁调节器使用双窄脉冲的形式,按照一定的规律控制六只可控硅元件SCRI~SCR6,使它们按顺序导通,完成整流(0.<a<90.)或逆变(n>90.)功能,从而达到增加励磁电流或减少励磁电流的目的.根据以上分析从理论上讲,如果触发角相同,则两套整流装置的输出电流应该相同,但实际上,由于两套整流装置是并联工作的,发电机单机容量不断增大,相应的励磁电流也不断提高,另外有时考虑到配置一定数量的备用整流柜,一般来讲,都需要有2~4个并联支路一起工作,这就有一个采取均流措施的问题.厂家设计时通常采取以下三个方面的措施来进行并联柜之问的均流问题:1)根据硅元件的导通特性和正向导通电压降Vr值进行各支路元件的编排.2)在每个硅元件桥臂上串联一只空心电抗器来改善均流.3)采用计算机软件产生触发脉冲,保证各并联支路的硅元件触发一致性,另外采用高性能的脉冲变压器,保证脉冲触发前沿的一致性,从而达到均流的目的.如果电流分配不均的问题严重,则负担重的元件最先损坏,接着加重其他元件的负担,从而引起其他元件也相继损坏.因此对于并联支路的均流问题应予以重视.均流的好坏由均流系数KI来衡量:zlK=—=L一m×,maj【式中:zI;一m条并联支路电流的和,一一并联支路中的电流最大值影响均流系数的因素:1)在瞬态时,由于并联元件开通时间的先后有差异,而引起瞬态电流不均.2)在导通进入稳态后,由于并联元件在导通状态下的伏安特性(正向压降)有差异,则引起稳态电流不均.虽然厂家的设计装置的时候就已经采取各种措施来改善均流系数,例如注意选配并联支路的元件,使其具有相近的开通特性和正向压降,各元件开通时间的偏差尽可能小,正向压降的偏差也尽可能小,元件的额定电流降低到0.8-0.9倍使用等等.但是还是不可能做到完全一致,一般只能尽量将均流系数控制在K/>0.85.根据以上分析及现场对A,B可控硅整流柜的检查结果我们可以得出这样的结论:本发电机A,B可控硅整流柜出现转子电流输出不平衡的现象是厂家选择可控硅时参数未匹配好所导致的.2解决方案要彻底解决本发电机A,B可控硅整流柜出现转子电流输出不平衡的问题,那么可控硅整流元件必须重新选型,即更换晶闸管,重新做相关试验,进行调试定型.不过厂家设计功率柜时,充分考虑了功率柜的冗余度,单台功率柜就可以满足转子电流运行要求.用两台功率柜的目的就是从安全运行的角度考虑,即使一台功率柜出现故障,另一台也可以满足运行要求.3防范措施1)加强日常巡检.监视功率柜内可控硅的运行工况,定期测量#A,B功率柜的温度.2)利用A修停机检修期间做可控硅整流柜小电流试验,检查晶闸管元件是否正常,如果发现问题及时进行更换.。
不平衡电流的原因影响及解决办法一、三相负荷不平衡的原因1.管理上存在薄弱环节由于对配电变压器三相负荷不平衡的运行管理重视不够,一直没有一个考核管理办法,对配电变压器三相负荷的管理带有盲目性、工作随意性,以至于使运行、维护人员放松了对配电变压器三相负荷的管理,致使很多配电变压器长期在三相负荷极不平衡状态下运行。
2.单相用电设备影响由于线路大多为动力、照明混载。
而单相用电设备使用的同时率较低,用户横向用电差异较大,经常会造成配电变压器三相负荷的不平衡,并给管理增加了难度。
3.电网格局不合理的影响低压电网结构薄弱,运行时间较长,改造投入不彻底,单相低压线路是台区的主网架问题,一直得不到有效根治。
其次居民用电大多为单相供电,负荷发展时无序延伸,造成台区三相电流不平衡无法调整。
对于这样的低压网络必须投入较大的资金,彻底解决低压网布局,增加低压四线的覆盖面积,对线损、电压质量、供电可靠性、供电安全等都有很大改善效果。
4.临时用电及季节性用电影响临时用电和季节性用电都有一定的时间性,用电增容不收费后,大量的单相设备应用较多,而又分布极为分散,用电时间不好掌握,同时由于在管理上未考虑其三相负荷的分配问题,又未能及时监测、调整配电变压器的三相负荷,它的使用和停电,对配电变压器三相负荷的平衡都有较大的影响,特别是单相用电设备容量较大时,影响更大。
5.线路故障的影响由于运行维护及管理不当或外力破坏等原因,低压导线断线,变压器缺相运行,修理不及时或现场临时处理,都可能造成某一相长时间甩掉部分负荷,使配电变压器处于不平衡状态下运行。
二、三相负荷不平衡的影响2.1 对配电变压器的影响(1)三相负荷不平衡将增加变压器的损耗:变压器的损耗包括空载损耗和负荷损耗。
正常情况下变压器运行电压基本不变,即空载损耗是一个恒量。
而负荷损耗则随变压器运行负荷的变化而变化,且与负荷电流的平方成正比。
当三相负荷不平衡运行时,变压器的负荷损耗可看成三只单相变压器的负荷损耗之和。
三相不平衡产生的原因都有哪些_具体是哪些原因造成的_怎么解决1.不同负载工况:如果三相负载的功率不同,会导致三相电流的不平衡。
例如,在三相变压器的负载中,因为各相的负载不同,会导致三相电流不平衡。
2.不同电阻或电感的负载:当三相负载中存在电阻或电感的差异时,会导致三相电流的不平衡。
例如,由于负载电阻的差异,不同相的电压和电流会有所不同。
3.供电系统故障:供电系统中的故障也会导致三相电压和电流的不平衡。
例如,配电变压器的绕组短路或接地故障会导致三相电流的不平衡。
4.电源系统设计不合理:电源系统的不合理设计也可能导致三相不平衡。
例如,三相供电线路的长度不一致、线路阻抗不匹配、变压器设计失误等。
解决三相不平衡问题可以采取以下措施:1.均衡负载:通过均衡三相电路中的负载是解决不平衡问题的最有效方法。
可以重新规划负载分配,使得各相电流接近平衡。
这可以通过改变负载接入位置、调整负载的功率分配等方式实现。
2.调整电源:对于供电系统导致的不平衡问题,可以通过调整电源的输出特性来解决。
例如,改变变压器绕组的连接方式、增加或减少其他线路的负载等。
3.安装补偿装置:使用电力电子器件和相关控制方法可以在三相电路中安装补偿装置来调整不平衡。
例如,使用静态无功功率补偿器(SVG)来实现电流的均衡。
4.检测和监控:定期对三相电路进行检测和监控,及时发现和解决不平衡问题。
可以使用电能质量分析仪等设备来监测三相电压和电流的不平衡程度,并进行相应的调整和修复工作。
5.系统改造:在供电系统设计和建设阶段,考虑到三相不平衡的问题,采取相应的措施来避免或减轻不平衡。
例如,合理规划线路、选择合适的变压器和电源设备、合理设计系统的连接和调整方式等。
综上所述,三相不平衡产生的原因主要包括不同负载工况、不同负载特性、供电系统故障和电源系统设计等。
解决三相不平衡问题可以通过均衡负载、调整电源、安装补偿装置、检测和监控以及系统改造等措施来实现。
变频器三相输出不平衡的原因分析及处理随着工业自动化的发展,变频器在生产中的应用越来越普遍。
变频器通过改变电源的频率和电压,控制电动机的转速,从而实现对生产过程的精确控制。
在变频器使用过程中,有时候会出现三相输出不平衡的情况,这不仅影响了设备的正常运行,还会导致电机的过载运行,严重影响生产效率和设备的寿命。
本文将就变频器三相输出不平衡的原因分析及处理方法进行探讨,希望能够帮助大家更好地理解和解决这个问题。
一、变频器三相输出不平衡的原因分析1. 电网供电不平衡电网供电不平衡是导致变频器输出不平衡的主要原因之一。
在现实生产中,很多地区的电网负荷分布不均匀,导致三相电压和电流不同,从而使得变频器输出也不平衡。
特别是在农村地区,电网建设滞后,电网供电不平衡的情况更加普遍。
2. 变频器内部故障变频器内部元件的老化、损坏或者接触不良也会导致三相输出不平衡。
比如电容器、继电器、接线端子等部件出现问题,都会对变频器的输出产生不良影响。
3. 电机故障有时候电机本身出现故障,也会导致变频器输出不平衡。
比如电机的绕组短路、绝缘损坏等问题,都会导致电机工作不均衡,从而影响变频器的输出质量。
4. 外部干扰在工业生产现场,很多外部因素也会对变频器的输出产生干扰,比如周围环境的温度、湿度、电磁场等因素都可能会引起变频器三相输出不平衡的情况。
二、处理方法1. 电网供电不平衡的处理对于电网供电不平衡的情况,可以通过安装补偿设备、调整电网负荷分布等方法来改善。
同时在变频器的选型和安装过程中,也要注意选择适合的供电环境,避免因为电网质量问题导致变频器输出不平衡。
2. 变频器内部故障处理对于变频器内部故障引起的输出不平衡问题,可以通过定期检查和维护来解决。
定期检查变频器内部的电容器、继电器等元件,及时更换老化或损坏的部件,保证设备的正常运行。
3. 电机故障处理如果是电机本身出现故障导致变频器输出不平衡,就需要对电机进行维修或更换。
定期检查电机的运行情况,及时发现并解决电机故障,有助于保证变频器的输出质量。
配电柜上三相电流不平衡的原因在电力系统中,配电柜扮演着至关重要的角色。
然而,在实际运行过程中,配电柜上三相电流不平衡的问题时有发生,这不仅影响了电力系统的稳定性,还可能引发一系列安全问题。
究其原因,主要包括以下几个方面:1. 设备故障:配电柜中的设备,如断路器、接触器等,在长时间运行过程中可能会出现老化、磨损或损坏,导致三相电流不平衡。
此外,线路老化、接头松动等问题也是造成三相电流不平衡的常见原因。
这类故障往往比较隐蔽,需要定期检查和维修。
2. 电源电压不平衡:电源电压的不平衡会导致配电柜中的三相电流不平衡。
这种情况可能是由于电网中存在谐波、非线性负载等原因引起的。
电压不平衡会影响配电柜的正常运行,严重时甚至可能引发安全事故。
3. 变压器参数不对称:变压器是配电柜中的重要组成部分,其参数的对称性对三相电流平衡至关重要。
如果变压器存在磁路不对称、漏磁不一致等问题,就会导致三相电流不平衡。
因此,在选择和配置变压器时,应充分考虑其参数的对称性。
4. 线路阻抗不对称:配电柜中的线路阻抗不对称也是造成三相电流不平衡的重要原因之一。
线路阻抗受到导线材料、长度、温度等因素的影响,如果线路的阻抗存在不对称性,就会导致三相电流不平衡。
解决这一问题需要对线路进行合理的设计和布局。
5. 负荷波动:负荷波动是配电柜中常见的问题之一。
由于生产和生活用电的波动性,配电柜中的负荷可能会出现较大的变化,从而导致三相电流不平衡。
对于这种问题,需要通过合理配置负荷、提高供电质量等措施加以解决。
为解决配电柜上三相电流不平衡的问题,可采取以下措施:首先,需要合理分配负载,避免出现负载不平衡的情况;其次,定期检查设备,及时发现并处理故障问题;同时,对电源电压进行监测和调整,保证其稳定性;此外,优化线路设计,降低线路阻抗不对称性;最后,加强负荷管理,减小负荷波动对三相电流平衡的影响。
通过这些措施的综合运用,可以有效提高电力系统的安全运行水平,为用户提供更加稳定可靠的电力服务。
藏木水电站2号机组励磁功率柜电流输出不平衡的分析与现场处理藏木水电站机组与当前国内发电机组一样,普遍采用大功率整流元件整流方式为发电机转子提供励磁电流,通过多功率柜并联运行方式增加励磁系统容量,构成冗余系统增加励磁系统的可靠性。
多功率柜并联运行,就可能出现不同功率单元出力不一致,而引起功率柜的不均流。
藏木水电站2号机组组励磁方式为自并励,励磁系统配置2台整流柜,采用三相全控整流原理,可控硅采用强触发方式。
在试运行过程中,机组有功功率76MW,无功功率9.2MVar时,1号功率柜输出电流400A,2号功率柜输出电流750A,两台功率柜输出电流相差较大,功率柜不均流。
工作人员检查其它工况,不均流现象均存在。
1.影响功率柜均流的因素影响自并励发电机励磁功率柜均流的因素包括可控硅元件的通态特性、开通特性、温度特性及交直流回路阻抗等因1.1 可控硅元件的通态特性因素可控硅元件的通态特性是影响各并联支路均流的关键因素,对于两只通态特性不同的可控硅元件,即使在相同的管压下,其通流能力也不同 [1]。
在励磁功率柜制造、设计及可控硅的选择时,应充分的考虑可控硅的通态特性,选用了通态特性相同或相近的元件并联,以减小元件通态特性对均流的影响。
1.2 可控硅元件的开通特性因素可控硅元件的开通特性不一致,会引起并联可控硅开通区间不均流,同时对于两个并联可控硅,一只导通后,另一只可控硅两段电压显著下降,开通时间增加,也影响到均流[1][5]。
励磁系统功率柜的可控硅基本都选择特性参数相同的元件,但每只可控硅实际的特性难免有差别。
现在的发电机励磁调节器采用强脉冲触发方式,陡而强的脉冲采用并联方式送至各功率柜,经过脉冲放大单元放大,触发可控硅门极,使并联可控硅开通特性的不平衡降至最小,即使元件个体的开通特性略有差别,也能保证并联支路的可控硅导通的一致性,从而获得最佳的均流效果。
1.3可控硅元件的温度特性因素对于同一可控硅元件,运行在不同温度时,其通态特性也不同。
高压低压配电柜的电流不平衡如何解决高压低压配电柜在电力系统中起着至关重要的作用,用于将高压电能转变为低压电能,并对电流进行分发和控制。
然而,由于各种因素的影响,高压低压配电柜中的电流可能会出现不平衡现象,这会导致电力系统的不稳定和设备的损坏。
本文将讨论高压低压配电柜的电流不平衡问题,并提出解决方法。
一、电流不平衡的原因电流不平衡是指高压低压配电柜中三相电流大小不一致的情况。
主要原因包括以下几点:1. 负载不平衡:当高压低压配电柜中的负载不均匀时,就会导致电流的不平衡。
例如,某一相的负载过重,而其他相的负载较轻,就会造成电流不平衡问题。
2. 相序接错:若高压低压配电柜中的三相电源接线顺序错误,将会导致电流不平衡。
通常,A相、B相和C相之间的电压相位差应保持120度,若相序接错,则电流不平衡现象将会出现。
3. 设备故障:配电柜中的某些电器设备故障,如电容器损坏或绕组短路,也会引起电流不平衡。
二、电流不平衡带来的问题电流不平衡不仅会影响电力系统的稳定性,还会对配电柜内的设备造成损坏,并且增加能耗。
以下是电流不平衡可能引发的问题:1. 电磁力和振动:电流不平衡会导致三相电流矢量失衡,产生磁场不对称,进而产生电磁力和振动,对配电柜内的电器设备产生影响,甚至损坏设备。
2. 过载和损坏:电流不平衡会导致负载分布不均,使某一相的电流过大,从而导致设备过载和损坏。
3. 降低系统效率:电流不平衡会导致不同相之间的功率差异,进而导致系统效率降低,增加能耗。
三、电流不平衡的解决方法为了解决高压低压配电柜的电流不平衡问题,以下是一些常用的解决方法:1. 负载均衡:通过合理调整负载分布,使得每个相的负载均衡,可以有效解决电流不平衡问题。
可以通过定期检查负载情况,调整设备的连接位置,达到负载均衡的目的。
2. 相序检查:确保高压低压配电柜中的三相电源接线顺序正确,可以减少电流不平衡的发生。
在安装和检修配电柜时,务必仔细检查相序。
三相不平衡的原因故障判断和解决方法造成三相不平衡的原因有多种,主要包括以下几点:
1.负载不平衡:当负载在三相系统中不均匀地分布时,会导致不平衡。
这可能是由于设备的工作特性不同、负载连接错误或负载变化引起的。
2.线路阻抗不一致:由于线路电阻、电感和电容等元件的差异,导致
电流在三相系统中不平衡。
3.电源供电问题:供电电网本身存在电压不平衡或相序错误,也会导
致三相不平衡。
一旦发现三相不平衡,需要进行故障判断和解决方法。
下面是一些常
见的处理方法:
1.将负载进行重新分配:通过重新安排负载来平衡三相电流。
可以通
过调整设备的操作方式、重新布置负载或更改负载连接来实现,以确保每
一相上的负载更加均衡,从而减少不平衡。
2.检查和修复线路问题:对线路的电阻、电感和电容等进行检查,找
出不平衡的原因,并修复或更换有问题的部件。
3.增加补偿设备:使用补偿设备来平衡三相电流和电压。
例如,可以
使用功率因数校正装置来提高功率因数,使用静态无功功率补偿装置来平
衡电压。
4.检查供电电网:如果电源供电不稳定,需要与供电单位合作,检查
电源线路的接触和电压等情况,并进行必要的修复。
5.安装监测设备:可以安装电流和电压监测装置来定期监测电力系统
的状态,及时发现不平衡问题,并采取相应措施解决。
总结起来,三相不平衡的原因可能涉及负载不平衡、线路阻抗不一致和电源供电问题等方面。
为了解决这一问题,可以通过重新分配负载、修复线路问题、增加补偿设备、检查供电电网和安装监测设备等方法来实现三相电流和电压的平衡。
变频器三相输出不平衡的故障原因1.电源问题:变频器的三相输入电源必须平衡,如果输入电源的三相电压不均匀,会导致变频器输出电压不平衡。
可能的原因包括电源电压不稳,供电线路不平衡导致的电压不均匀等。
2.电机问题:如果三相电机绕组不平衡,或者接线不正确,会导致变频器输出电压不平衡。
可能的原因包括电机绕组短路或开路、绕组绝缘老化等。
3.变频器本身问题:变频器内部的电路元件或控制算法可能存在问题,导致输出电压不平衡。
这可能是由于元件老化、电路设计不合理、控制程序错误等原因引起的。
4.控制参数设置问题:变频器的控制参数设置不正确也可能导致输出电压不平衡。
例如,输出电流限制参数、PID调节参数等设置不合理会导致输出不平衡。
5.外部干扰问题:变频器可能会受到外部干扰,例如电源干扰、电磁干扰等,导致输出电压不平衡。
针对以上几个可能的故障原因,可以采取以下一些解决方法:1.检查电源:检查电源的三相电压是否平衡,如果不平衡,可以通过调整供电线路或更换不平衡电源来解决。
2.检查电机:检查电机的绕组是否平衡,可以通过检查电机的绝缘电阻、绕组电阻等参数来判断。
如果电机有问题,需要及时修复或更换。
3.检查变频器:检查变频器内部的电路元件是否老化或损坏,需要及时维修或更换。
4.调整控制参数:根据电机负载的实际情况,调整变频器的控制参数,包括输出电流限制参数、PID调节参数等,以获得更好的输出平衡。
5.减小外部干扰:采取必要的措施,例如增加滤波器、隔离变压器等,来减小变频器受到的外部干扰。
在实际操作中,可以根据故障的具体表现和排查方法来针对性地解决问题。
同时,定期进行设备检修和维护,保持设备的良好工作状态,也是防止输出不平衡故障发生的重要措施之一。
三相电机电流不平衡的原因三相电机电流的不平衡是指三相电机的A、B、C三相的电流之比不等。
当三相电流不平衡时,会影响电机的正常运转,从而影响电机的工作效率,所以要引起重视,及时采取措施进行处理。
(1)电源电压不平衡:三相电源的电压变化不同,会对三相电机电流的分配产生影响。
(2)机械方面的:轴两端的机械阻力不相等时(基本情况下,阻力磁场是共用阻碍电流的),就会对电机的三相电流分配有影响。
(3)铁路方面的:电机的铁路不平衡,这也会造成电流不平衡。
(4)电机温升大:电机绕组温升大会影响电机的磁阻,从而对三相电流产生影响,电流不平衡。
(5)滑动电阻和分流器不等:电路中如果安装了滑动电阻和分流器,滑动电阻间的比值和分流器的两个相间比值不正确时,会影响三相电流的均匀度。
(6)电气方面:由于电机安装和接线时粗心大意,使三相电源的相序和线路走向错误,也会影响电流的分配,进而造成电流不平衡。
在此基础上,为了避免三相电机的电流不平衡,我们可以采取以下措施:(1)绝缘检查:在电机中存在潮湿、油、污物等对电机的损坏,从而影响三相电流的分配。
所以,在检查时应该全面检查电机的绝缘情况,及时处理发现的问题,以减少其绝缘阻抗。
(2)电源平衡检查:电机正常运行时要求A、B、C三相电压平衡,否则会影响电机的效率、功率等。
所以,在检查电机是否运转为正常状态时,应该对电源的电压进行全面的平衡检查。
(5)电机温升检查:由于电机的温升大会降低电机的磁阻,从而影响三相电流的分配。
所以,应定期检查电机的温升情况,确保温升在正常范围内。
综上所述,三相电机电流不平衡的原因及检查整改方法,主要有电源电压不平衡、机械方面(轴两端的机械阻力不相等)、铁路方面(电机的铁路不平衡)、电机温升大、滑动电阻和分流器不等、电气方面(电机安装和接线时粗心大意)等原因,应该采取正确的绝缘检查、电源平衡检查、机械检查、电路检查等措施来避免电机电流不平衡产生问题,确保电机安全可靠运行。
变频器三相输出不平衡的原因分析及处理变频器是现代化工厂中常见的调速装置,它能够根据负载需求实现电动机转速的精确调节,从而实现生产过程的高效运行。
然而在实际应用中,我们会发现变频器有时会出现三相输出不平衡的情况,严重影响生产效率,造成设备故障。
本文将对该问题进行分析,并提供相应的解决方案。
1.马达问题:马达的运转状况是影响三相输出平衡程度的一个关键因素。
如果马达电气参数出现不匹配或损坏,会导致三相电流不均衡。
2.电网电压不平衡:当变频器接入的电网电压不平衡时,三相电流也会不平衡。
3.变频器输出不均衡:变频器内部的一些元器件使用寿命过长或因其他原因发生故障时,会导致变频器输出不均衡。
4.电磁干扰:在工业环境中,电磁干扰是一种常见的问题。
当存在其他设备或无线电台附近,可能会干扰变频器正常工作,导致三相电流不平衡。
二、处理方法1.检查马达问题:检查马达是否存在短路或缺相等问题,如果发现异常要及时更换或修复马达。
2.检查电网电压:通过电压表或万用表测试电网电压,如果存在电压不平衡情况,要尽快解决。
3.检查变频器:通过检查变频器内部的电感、电容、电阻等元器件,判断其是否存在老化或损坏现象。
4.考虑使用滤波器:当存在电磁干扰问题时,可以考虑使用滤波器进行过滤,消除电磁干扰对变频器和电气设备造成的影响。
5.使用三相电流平衡补偿装置:现在市场上有许多三相电流平衡补偿装置,可以在电气设备中添加这样的装置来实现三相电流均衡的监测和自动调节。
综上所述,三相输出不平衡的原因可能是马达问题、电网电压不平衡、变频器输出不均衡以及电磁干扰等,应根据情况进行处理。
其中常用的方法包括:检查马达问题、检查电网电压、检查变频器、使用滤波器以及使用三相电流平衡补偿装置。
此外,为了避免出现三相输出不平衡的情况,我们还应注意变频器和电气设备的维护保养,定期进行检查和维修,确保设备在最佳状态下运行,提高生产效率。
-发输变电-集控站三相线电流不平衡的原因分析及处理王金龙(华北石油管理局有限公司电力分公司山西煤层气分厂,053600,河北衡水)1集控站三相电流不平衡情况某日,山西煤层气分厂集控站后台机显示,林村35kV变电站10kV出线凹坡826线运行异常,A相电流由原来正常运行时的约70A下降为约40A,降幅达30A,B相和C 相电流仍然是70A,三相电流严重不平衡,不平衡度达到40%。
这种异常运行情况必须尽快查明原因及时处理。
2原因分析凹坡826线A相电流大幅下降,造成三相电流严重不平衡,我们首先想到的是凹坡线826断路器A相电流互感器出现了测量误差。
理想情况下,电流互感器二次电流等于一次电流与电流互感器变比之比,不存在误差。
但是,电流互感器在转变电流的过程中必须建立磁场,建立磁场的励磁电流由一次电流提供,一次电流必须贡献出一个分量用于建立磁场,而这一分量是不能转变为二次电流的。
因而,一次电流不能全部转变为二次电流,这便断口。
该断路器配置的SFs压力表是出厂前在厂内完成安装调试的,因此,这起SFs气体渗漏的主要原因应该是装配人员未能正确选用sf6压力表与连通块连接处密圭寸圈造成的。
3措施更换该断路器SFs压力表根部损坏的密封圈。
经检测,未再发现SFs气体渗漏。
同时,按照断路器技术文件的要求分别对SFs压力表的报警压力值和闭锁压力值进行了校验,确保数值准确。
处理后至今,该断路器运行稳定。
是电流互感器误差的由来。
如果将一次电流折算成二次电流,则折算后的一次电流等于二次电流与励磁电流之和。
由于励磁电流的存在,二次电流乘以额定电流比总是小于实际一次电流,电流互感器的误差总是负值。
正常运行时,励磁阻抗很大,励磁电流很小,误差不是很大,经常被忽略。
电流互感器之所以能转变电流,是因为一次电流在铁心中产生磁通,进而在二次绕组中产生电动势,在电流互感器的二次回路中产生二次电流。
正常情况下,电流互感器二次侧接近于短路状态,二次电动势很小,磁通很小,励磁电流很小,一次电流几乎全部转变为二次电流,误差可忽略不计。
A、B可控硅整流柜输出转子电流不平衡原因分析
关键词:可控硅整流装置、转子电流、不平衡、均流系数
摘要:本发电机转子额定电流为1170A,励磁装置配置为南京南瑞公司生产的SAVR-2000发电机励磁调节器,其两台可控硅整流装置型号为FLZ-1000,晶闸管型号为5FPP24L2800,额定电流为1350A,两台可控硅整流装置自投运以来发现其转子电流不平衡,A柜输出转子电缆为400A左右,B柜输出转子电缆为700A左右,经现场检查,励磁装置可控硅整流柜无异常,两套整流装置触发角基本相同。
那么是什么原因导致A、B可控硅整流柜输出转子电流不平衡呢?这个问题是本文此次讨论重点。
一、原因分析
首先从功率柜可控硅整流装置原理上入手分析,可控硅整流装置的核心是三相可控硅整流桥,其主回路接线如图1。
图1 整流柜主回路接线图
当它工作时,通过控制可控硅元件SCR1~SCR6的导通角α,将有效值为u2的三相交流电压整流成不同的直流输出电压u d。
对发电机而言,通过改变励磁电压值u d,达到改变励磁电流I d的目的。
针对理想的电感负载R O,其对应关系为:
u d=1.35×u2×cosα (0°≤α<180°)
触发角α的控制是通过励磁调节器输出与电压u2有一定时序关系的触发脉冲来实现的。
触发脉冲有宽脉冲、双窄脉冲或脉冲阵列等形式,南京南瑞公司生产的SAVR-2000发电机励磁调节器使用双窄脉冲的形式,按照一定的规律控制六只可控硅元件SCR1~SCR6,使它们按顺序导通,完成整流(0°<α<90°)或逆变(α>90°)功能,从而达到增加励磁电流或减少励磁电流的目的。
根据以上分析从理论上讲,如果触发角相同,则两套整流装置的输出电流应该相同,但实际上,由于两套整流装置是并联工作的,发电机单机容量不断增大,相应的励磁电流也不断提高,另外有时考虑到配置一定数量的备用整流柜,一般来讲,都需要有2~4个并联支路一起工作,这就有一个采取均流措施的问题。
厂家设计时通常采取以下三个方面的措施来进行并联柜之间的均流问题:
1)根据硅元件的导通特性和正向导通电压降V T值进行各支路元件的编排。
2)在每个硅元件桥臂上串联一只空心电抗器来改善均流。
3)采用计算机软件产生触发脉冲,保证各并联支路的硅元件触发一致性,另外采用高性能的脉冲变压器,保证脉冲触发前沿的一致
性,从而达到均流的目的。
如果电流分配不均的问题严重,则负担重的元件最先损坏,接着加重其他元件的负担,从而引起其他元件也相继损坏。
因此对于并联支路的均流问题应予以重视。
均流的好坏由均流系数KI 来衡量:
max 1I m I Z K i m
i I ⨯==
式中:
条并联支路电流的和m I Z i m
i --=1 值并联支路中的电流最大--max I
影响均流系数的因素:
1)在瞬态时,由于并联元件开通时间的先后有差异,而引起瞬态电流不均。
2)在导通进入稳态后,由于并联元件在导通状态下的伏安特性(正向压降)有差异,则引起稳态电流不均。
虽然厂家的设计装置的时候就已经采取各种措施来改善均流系数,例如注意选配并联支路的元件,使其具有相近的开通特性和正向压降,各元件开通时间的偏差尽可能小,正向压降的偏差也尽可能小,元件的额定电流降低到0.8-0.9倍使用等等。
但是还是不可能做到完全一致,一般只能尽量将均流系数控制在K I ≥0.85。
根据以上分析及现场对A 、B 可控硅整流柜的检查结果我们可以得出这样的结论:本发电机A 、B 可控硅整流柜出现转子电流输出不平衡的现象是厂家选择可控硅时参数未匹配好所导致的。
二、解决方案
要彻底解决本发电机A、B可控硅整流柜出现转子电流输出不平衡的问题,那么可控硅整流元件必须重新选型,即更换晶闸管,重新做相关试验,进行调试定型。
不过厂家设计功率柜时,充分考虑了功率柜的冗余度,单台功率柜就可以满足转子电流运行要求。
用两台功率柜的目的就是从安全运行的角度考虑,即使一台功率柜出现故障,另一台也可以满足运行要求。
三、防范措施
1、加强日常巡检。
监视功率柜内可控硅的运行工况,定期测量#A、B功率柜的温度。
2、利用A修停机检修期间做可控硅整流柜小电流试验,检查晶闸管元件是否正常,如果发现问题及时进行更换。
