电气开关插座技术及质量要求

开关插座规范技术要求最终版-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII开关插座规范及技术要求一、应符合的国家及行业标准：1.开关类产品符合：GB 16915.1-2014/IEC60669-1《家用和类似用途固定式电气装置的开关》第一部份：通用要求；2.插座类产品符合：GB2099.1-2008/IEC884-1《家用和类似用途插头插座》第一部分：通用要求；GB2099.1-2008《家用和类似用途插头插座》第二部分：器具插座的特殊要求；3.电子类产品应符合：GB16915.1-2014/IEC60669-2《家用和类似用途固定式电气装置的开关》第二部分：特殊部分第一节：电子开关；4.各地的地方标准等。

二、产品的技术、品质要求：各系列产品应对应满足以下所列标准要求及规范要求(按照最新规范)：三、强制性安全认证（CCC认证）：所有产品必须按国家规定要求通过认证并获得证书。

四、其他通用要求：1.大翘板及指甲开关需有红色开关标识，；所有开关表面均不需要金属边框。

2.所有开关，插座类产品采用通体以PC米（聚碳酸脂）为原料注塑，不得混入ABS及尼龙料。

3.面板：表面应具有良好的光泽；阻燃性能应通过650℃灼热丝温度试验要求；4.底壳：阻燃性能应通过850℃灼热丝温度试验要求（上述试验均需要求提供两份正式试验报告原件；5.开关触点：动静触点分开后，绝缘电阻不小于5MΩ；6.插座铜片：厚度不小于0.6mm，不同极性之间绝缘电阻不小于5M Ω；7.开关的接线端子应能可靠的连接2根2.5mm2截面的导线；8.插座的接线端子应能可靠的连接2根截面为1-2.5mm2（10A）、1.5-2.5mm2（16A）、2.5-10mm2（32A）的导线；9.用自攻锁紧螺钉或自切螺钉安装的，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现像。

10.所有开关、插座的接线端子处有明显的接线极性标记。

开关、插座方案与技术措施A.材料要求：1、各型开关：规格型号必须符合设计要求，并有产品合格证。

2、各型插座：规格型号必须符合设计要求，并有产品合格证。

3、塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

4、木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

5、其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

B.主要机具：1、红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

2、手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

C.操作工艺1、工艺流程：清理→结线→安装2、清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3、结线：①一般结线规定：开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

电器，灯具的相线应经开关控制。

多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

②插座接线：单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。

单相三孔及三相四孔插座结线示意，保护接地线注意应接在上方。

交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

4、安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

（1）一般安装规定：开关安装规定：（a）拉线开关距地面的高度一般为2～3m，距门口为150～200mm，且拉线的出口应向下。

开关插座规范技术要求一、开关插座规范技术要求概述开关插座是电气设备中常见的用电接口装置，广泛应用于家庭、商业和工业等各个领域。

为保障用电安全，确保开关插座正常工作，制定开关插座规范技术要求是必要的。

开关插座规范技术要求包括外观设计、电气性能、安全性能和耐久性能等多个方面。

以下将详细介绍这些方面的规范技术要求。

二、外观设计要求开关插座的外观设计要求主要包括以下几个方面：材料、外形尺寸和标识。

首先，材料要求应符合国家或行业相关标准，通常选用耐热、阻燃、耐候性好的工程塑料。

其次，外形尺寸要求应满足正常使用场景需求，方便安装和拆卸。

最后，标识要求应包括生产商名称、型号、额定电流、电压等信息，以便用户正确使用和维护。

三、电气性能要求1.额定电压和电流：开关插座的额定电压和电流要求应符合制定的国家或行业标准，常见的额定电压有220V、380V等，额定电流有10A、16A 等。

同时，开关插座应具备额定电压和电流的承载能力，以保障其正常工作。

2.触点电阻：开关插座的触点电阻应符合国际电工委员会(IEC)或国家相关标准规定，通常要求触点电阻小于或等于5mΩ，以保证触点连接良好，减少电阻损耗。

3.绝缘电阻：开关插座的绝缘电阻应符合相关标准规定，通常要求绝缘电阻不小于100MΩ，以确保开关插座与外壳之间具备足够的绝缘性能，避免漏电事故发生。

四、安全性能要求1.阻燃性：开关插座在正常使用和面临短路、过载等异常情况下应具备良好的阻燃性能，以避免火灾扩散、人身伤害等事故发生。

通常采用阻燃等级为V-0的材料制作开关插座外壳。

2.过载保护：开关插座应具备过载保护功能，当负载电流超过额定电流时能够自动切断电路，以避免电器设备过载引发火灾和损坏。

3.雷电防护：开关插座应具备一定的雷电防护能力，通过采用过压保护器等防护装置，保护设备免受雷击和其他电压干扰。

五、耐久性能要求1.插拔次数：开关插座的插拔次数要求应符合相关标准规定，通常要求插拔寿命大于5000次，以确保开关插座在长期使用过程中能够正常连接和断开电路。

开关插座技术标准1.应符合的国家及行业标准：除另有注明外，须符合国家、地方及行业标准（国家、地方或行业规范、规程、标准在招投标或现场使用当中存在相互重叠、矛盾的内容，按照较高质量标准执行；当有国家新标准时，则以国家新标准为准执行），主要包括但不限于：1.1开关类产品应符合下列要求1）GB/T 16915.1-2014/IEC 60669-1:2007《家用和类似用途固定式电气装置的开关》第一部分：通用要求；2）GB/T 16915.4-2014 《家用和类似用途固定式电气装置的开关》第2部分：特殊要求第3节：延时开关。

1.2插座类产品应符合下列要求1）GB 2099.1-2008 《家用和类似用途插头插座》第1部分：通用要求；2）GB 1002-2008 《家用和类似用途单相插头插座型式、基本参数和尺寸》；3）GB 1003-2008 《家用和类似用途三相插头插座型式、基本参数和尺寸》；4）GB 2099.3-2008 《家用和类似用途插头插座》第2部分：转换器的特殊要求；5）GB 10753-89 《室内电话机插头座》；6）GB/T 11318.10-1996 电视和声音信号的电缆分配系统设备与部件。

1.3所有产品塑胶材料必须符合环保要求，不含铬、铅等重金属及不使用含毒阻燃剂保护环境安全和人体健康。

二、产品的技术要求：各系列产品应对应满足上述国家及行业标准前提下，必须满足以下招标技术要求：三、原材料技术及品质要求3.1塑胶料3.1.1所使用的塑胶材料必须提供质量保证书。

3.1.2面板和固定架采用PC料；开关和插座后座采用尼龙料PA66或PC料；保护门采用全新尼龙料。

3.1.3材料抗冲击能力：按国标冲锤150g和跌落高度250mm，冲击5次，表面不能出现正常视力下可见的裂纹。

3.1.4阻燃性能：面板和固定架要求监测温度为：650℃；后座要求检测温度为：850℃；移走后30秒内能自动熄灭，绢纸不能起火，松木板不能烧焦。

开关插座安装施工方法与技术措施开关和插座的安装施工方法和技术措施是电气工程中非常重要的一部分，它关系到家庭和建筑物的用电安全和便利性。

以下是开关和插座安装的一些常见方法和技术措施：一、开关和插座的安装施工方法：1. 首先确定开关和插座的位置：根据使用需求和设计布局，确定开关和插座的具体位置。

通常情况下，插座应距离地面50~60cm，开关应距离地面120cm以上。

2.预埋电线管：在墙体内使用电线管预埋电线，这样可以更方便地将电线引入开关和插座位置。

根据具体情况，选择合适的电线管规格，注意管道的保护和固定。

3.铺设电线：在预埋电线管中铺设电线，并进行合适的连接和接地。

电线应根据规定使用合适的橡皮套、绝缘管等材料进行绝缘处理，避免可能的电击风险。

4.安装开关和插座：在预先确定的位置上开孔，安装开关和插座。

注意开关和插座的尺寸和规格要与孔洞匹配，安装时要合理固定，确保牢固和稳定。

5.连接电线：将电线与开关和插座连接，确保接线正确、牢固和可靠。

根据不同的连接方式和需求，选择合适的接线端子和连接方法。

6.进行试验和验收：完成安装后，进行电气试验，确保开关和插座的正常使用。

同时要进行验收，确保施工质量和符合安全标准。

二、开关和插座安装的技术措施：1.合理规划电气布线：在进行开关和插座的安装前，要进行合理的电气布线规划。

根据不同的用电需求和安全标准，确定合适的电线管径和板线规格，确保电气系统的正常运行和安全使用。

2.选择合适的材料和设备：在开关和插座的安装中，选择合适的材料和设备是非常重要的。

要选择符合国家标准和质量认证的产品，确保产品的质量和安全性能。

3.注意电线的敷设和固定：在安装过程中，要注意电线的敷设和固定。

电线应按照要求进行固定，避免过于松散或过于紧绷，以免影响电线的绝缘和导电性能。

4.电压等级和用电负荷匹配：在选择开关和插座时，要根据实际用电负荷和电压等级进行匹配。

过高或过低的电压等级都会影响电器的正常运行和安全性。

电气开关、插座安装施工技术标准1一般规定1.1 本施工工艺标准适用于电气照明工程的开关、插座安装。

1.2 开关、插座安装在木结构内，应注意做好防火办理。

1.3 开关、插座的接线端子之间电气绝缘电阻不小于5ΜΩ，塑料面板应进行现场阻燃试验。

1.4 为了安全和使用方便，任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装设开关、插座。

1.5 多尘润湿场所和户外应采用防水型开关、插座或加装保护箱。

在易燃、易爆和特别润湿的场所，开关、插座应分别采用防爆型、密闭型或移位到安全场所安装。

1.6 安装的开关、插座面板应紧贴墙面，四周无缝隙，安装牢固，表面圆滑整齐、无碎裂、划伤，装修帽齐全。

1.7 交流开关、插座与弱电信号的开关、插座之间以及各种开关、插座与暖气片、燃气管道之间均应有0.3m 以上的安全距离。

1.8 当交流、直流或不相同电压等级的插座安装在同一场所时，应有明显的差异，且必定选择不相同结构、不相同规格和不能够互换的插座；配套的插头应按交流、直流或不相同电压等级差异使用。

2施工准备2.1 资料要求2.1.1 同一建筑物、修筑物的开关、插座应采用同一系列的产品，各种开关、插座的规格、型号必定吻合设计要求，并应有质量证明文件、产品合格证、“CCC”认证标志和认证证书。

2.1.2 开关、插座、接线盒无碎裂，应拥有足够强度，表面平展圆滑，无弯翘变形等现象。

2.1.3 进口的电工产品和设备等应有商检证明(国家认证委员会宣告的逼迫性认证 [CCC] 产品除外 )、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。

2.2 主要机具设备红铅笔、卷尺、水平尺、线坠、绝缘手套、电工常用工具等。

2.3 作业条件2.3.1 各种管路、盒子己经敷设达成，损坏的盒子己换掉。

2.3.2 电气线盒四周已用高强度水泥砂浆维修平齐，内口方正。

2.3.3 线路的导线已穿完，并己对各支路达成绝缘摇测。

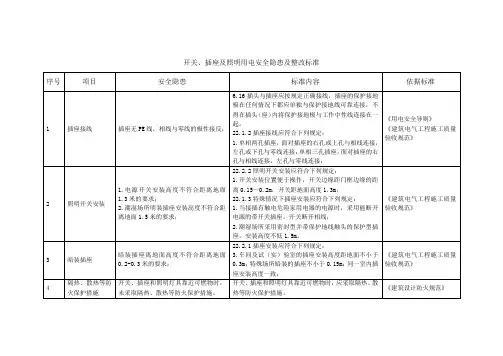

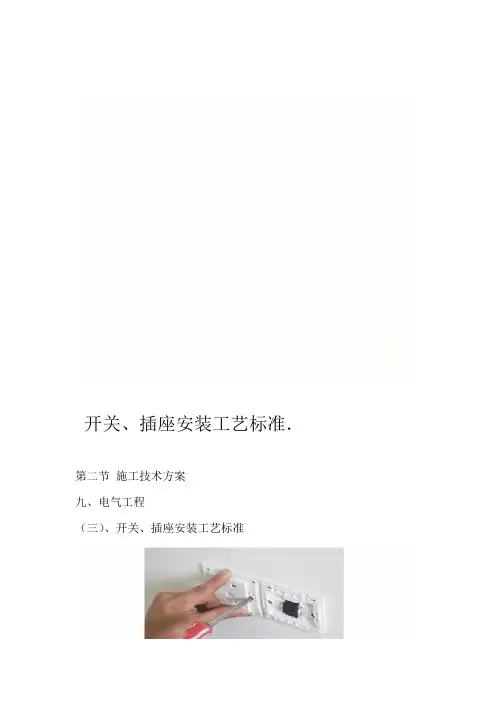

开关、插座安装工艺标准．第二节施工技术方案九、电气工程（三）、开关、插座安装工艺标准、操作工艺1 ）工艺流程：清理→结线→安装（1）清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其2（它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3）接线（一般接线规定：）开关接线：同一场所的开关切断位置一致，且操作灵活，a（多联开关不允许拱灯具的相线应经开关控制。

接点接触可靠。

电器、 LC型压接帽压接总头后，再进行分支连接；头连接，应采用）交、直流或不同电压的插座安装在同一场所时，应有明显b（区别，且其插头与插座配套，均不能互相代用；LC）插座箱多个插座导线连接时，不允许拱头连接，应采用c（型压接帽压接总头后，再进行分支线连接。

2、开关、插座安装（1）安装规定:开关安装规定：（a）拉线开关距地面的高度一般为2-3m，距门口为150-200mm；且拉线的出口应向下；（b）扳把开关距地面的高度为1.4m，距门口为150-200mm；开关不得置于单扇门后；（c）暗装开关的面板应端正、严密并与墙面平；（d）开关位置应与灯位相对应，同一室内开关方向应一致；（e）成排安装的开关高度应一致，高低差不大于2mm，拉线开关相领间距一般不小于20mm；（f）多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；（g）在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；（h）民用住宅严禁装设床头开关；（i）明线敷设的开关应安装在不少于15mm厚的木台上。

插座安装规定：（a）暗装插座距地面不应低于30cm；（b）同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；（c）暗装的插座应有专用盒，盖板应端正严密并与墙面平；（d）落地插座应有保护盖板；（e）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。

（2）开关、插座的安装（a）暗装开关、插座：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内，对正盒眼，用机螺丝固定牢固。
