最新图像处理-区域分割

Photoshop图像切割教程：将一张图像切割为多个部分Photoshop是一款功能强大的图像处理软件，它提供了许多工具和功能，可以帮助我们对图像进行编辑和处理。

本教程将带你学习如何使用Photoshop将一张图像切割为多个部分。

下面是详细步骤：1. 打开图像：首先，在Photoshop中打开你要切割的图像。

可以通过点击菜单栏中的“文件”选项，然后选择“打开”来打开图像。

另外，你也可以直接拖拽图像文件到Photoshop窗口中。

2. 选择切割工具：在Photoshop的工具栏中，可以找到一个名为“切割工具”的选项。

点击该选项，然后在图像上拖拽一个矩形框来选择你要切割的区域。

你可以随意调整矩形框的大小和位置。

3. 创建切割线：当你完成选择一个区域后，点击工具栏上的“切割工具”选项旁边的三角形图标。

在下拉菜单中，选择“切割区域”。

然后，在你选定的区域上点击鼠标右键，选择“创建切割线”。

4. 切割区域：在弹出的对话框中，你可以更改切割区域的名称和其他属性，然后点击“确定”按钮。

这样，你就成功地将你选择的区域切割出来了。

5. 重复步骤2至4：重复上述步骤，继续选择和切割其他区域，直到你切割完整张图像。

6. 导出切割的图像部分：当你完成所有的切割后，点击菜单栏中的“文件”选项，选择“导出”>“图像另存为”。

在弹出的对话框中，为每个切割的图像部分选择一个目标文件夹和文件名，并设定适当的保存格式和选项，然后点击“保存”按钮。

7. 导出HTML用于网页展示（可选）：如果你想将切割的图像部分用于网页展示，你可以选择将它们导出为HTML文件。

点击菜单栏中的“文件”选项，选择“导出”>“存储为Web所用格式”。

然后，按照提示进行设置，选择导出HTML所需的图像格式和设置，并点击“保存”按钮。

8. 完成：恭喜你完成了将一张图像切割为多个部分的教程！现在你可以根据自己的需要使用这些切割的图像部分。

以上就是使用Photoshop将一张图像切割为多个部分的详细步骤。

卫星遥感图像处理中的图像分割算法使用技巧探究图像分割算法是卫星遥感图像处理中的重要环节，其作用是将图像分割成不同的区域或对象，以便更好地获取地理信息。

在卫星遥感图像处理中，图像分割算法的准确性和效率是至关重要的。

本文探究了卫星遥感图像处理中常用的图像分割算法以及使用技巧，旨在提供对于该领域的初学者以及研究人员有关卫星遥感图像处理中图像分割算法使用的指导。

一、图像分割算法的基本概念及分类图像分割是指将图像划分为若干互不相交的区域，每个区域内的像素具有相似的特性。

在卫星遥感图像处理中，常用的图像分割算法包括基于阈值的分割、区域增长法、边缘检测法以及基于机器学习的分割等。

1. 基于阈值的分割基于阈值的分割是一种简单且常用的分割算法。

该算法将图像的灰度值与设定的阈值进行比较，根据阈值的大小决定像素属于前景或背景。

常见的阈值分割算法包括全局阈值法、自适应阈值法以及基于直方图的阈值法等。

2. 区域增长法区域增长法是一种基于像素的分割算法，其原理是从种子点开始，根据预设的条件逐步扩展区域。

该算法通常需要提前设定一些种子点，并利用像素之间的相似性进行区域的扩张，直到满足停止条件。

区域增长法通常能更好地适应图像的复杂结构。

3. 边缘检测法边缘检测法是通过检测图像中不连续的强度变化来实现图像分割的算法。

该算法可通过检测图像中的边缘来分割出不同的区域。

常见的边缘检测算法有Sobel、Canny和Laplacian等。

4. 基于机器学习的分割基于机器学习的分割算法是近年来发展起来的一种先进的图像分割方法。

该算法通过训练模型，自动从图像中学习分割的规则。

常见的机器学习算法包括K-means聚类、支持向量机（SVM）、随机森林和深度学习等。

二、卫星遥感图像处理中图像分割算法的使用技巧在卫星遥感图像处理中，图像分割算法的使用技巧是影响分割结果准确性和效率的关键。

以下是一些在卫星遥感图像处理中使用图像分割算法的技巧：1. 选择适合的图像分割算法不同的图像分割算法适用于不同的图像特性和任务需求。

区域分裂合并法在图像分割中的应用在图像处理的领域中，图像分割是一项关键的任务，其目的是将图像划分为具有不同特性的区域，以便于后续的分析和理解。

而区域分裂合并法作为一种重要的图像分割方法，凭借其独特的优势，在众多应用场景中发挥着重要作用。

要理解区域分裂合并法，首先得明白图像分割的基本概念。

简单来说，图像分割就是将一幅图像分成若干个有意义的区域，每个区域内部具有相似的特征，而不同区域之间的特征则存在明显差异。

这就好比我们在整理一堆杂物时，会把相似的物品放在一起，不同的物品分开存放。

区域分裂合并法的基本思想其实并不复杂。

它就像是在玩一个“拆解与组合”的游戏。

首先，从整幅图像开始，如果发现某个区域内部的差异较大，就将其分裂成更小的子区域，直到每个子区域内部的特性足够相似为止。

然后，再反过来看看这些子区域，把那些相似程度较高、应该属于同一类的子区域合并起来。

比如说，我们有一幅风景图像，其中有蓝天、白云、山脉和草地。

一开始，我们可能把整个图像看作一个大区域，但仔细一看，发现这个大区域内部的差异很大，蓝天和草地的颜色、纹理完全不同。

于是，我们就把这个大区域分裂成蓝天区域、白云区域、山脉区域和草地区域。

但再进一步观察，可能会发现某些相邻的白云区域其实非常相似，那就把它们合并成一个更大的白云区域。

这种方法的优点是显而易见的。

它对于复杂的图像，尤其是那些包含多种不同特征且分布不均的图像，具有很好的适应性。

而且，由于是基于区域的操作，所以在处理过程中能够较好地保留图像的空间信息。

在实际应用中，区域分裂合并法有着广泛的用途。

在医学图像处理中，比如对 X 光片、CT 扫描图像或者核磁共振图像进行分析时，医生们需要准确地分割出病变组织、正常组织以及各种器官。

区域分裂合并法就可以帮助他们将图像中不同的组织结构清晰地划分出来，为疾病的诊断和治疗提供有力的支持。

在卫星遥感图像的处理中，区域分裂合并法也大显身手。

通过对地球表面的遥感图像进行分割，可以区分出不同的土地类型，如森林、农田、城市、水域等，这对于资源监测、环境评估和城市规划等都具有重要的意义。

图像处理中的图像分割算法使用方法图像分割是图像处理中的重要任务之一，它的目的是将图像划分为多个具有独立语义信息的区域。

图像分割在许多应用领域中都有广泛的应用，例如医学图像分析、计算机视觉、图像识别等。

本文将介绍几种常见的图像分割算法及其使用方法。

一、阈值分割算法阈值分割算法是图像分割中最简单且常用的方法之一。

它基于图像中像素的灰度值，将图像分成多个区域。

该算法的基本思想是，选择一个合适的阈值将图像中低于该阈值的像素设为一个区域，高于该阈值的像素设为另一个区域。

常用的阈值选择方法包括固定阈值选择、动态阈值选择等。

使用方法：1. 预处理：对图像进行灰度化处理，将彩色图像转化为灰度图像。

2. 阈值选择：选择一个合适的阈值将图像分割为两个区域。

可根据图像的直方图进行阈值选择，或者使用试探法确定一个适合的阈值。

3. 区域标记：将低于阈值的像素标记为一个区域，高于阈值的像素标记为另一个区域。

4. 后处理：对分割结果进行后处理，如去除噪声、填补空洞等。

二、基于边缘的分割算法基于边缘的分割算法利用图像中边缘的信息来进行图像分割。

该算法的基本思想是，根据图像中的边缘信息将图像分成多个区域。

常用的基于边缘的分割方法有Canny边缘检测、Sobel边缘检测等。

使用方法：1. 预处理：对图像进行灰度化处理。

2. 边缘检测：利用Canny或Sobel等边缘检测算法提取图像中的边缘信息。

3. 边缘连接：根据提取到的边缘信息进行边缘连接，形成连续的边缘线。

4. 区域生成：根据边缘线来生成图像分割的区域。

5. 后处理：对分割结果进行后处理，如去除噪声、填补空洞等。

三、基于区域的分割算法基于区域的分割算法是将图像划分为多个具有独立语义信息的区域，其基本思想是通过分析像素之间的相似性将相邻像素组合成一个区域。

常用的基于区域的分割方法有均值迭代、区域增长等。

使用方法：1. 预处理：对图像进行灰度化处理。

2. 区域初始化：将图像划分为不同的区域，可按照固定大小进行划分，或根据图像的特征进行划分。

图像处理中的图像分割效果评估指标研究图像处理领域中的图像分割是一项重要的任务，广泛应用于医学图像分析、目标检测、图像识别等领域。

在图像分割过程中，评估其效果的指标对于算法的改进和优化具有重要意义。

本文将探讨图像处理中常用的图像分割评估指标，分析其原理和适用范围。

图像分割是将图像分成具有相似性质或特征的不重叠区域的过程。

评估图像分割的效果需要一个准确而全面的指标。

以下是几个常用的图像分割效果评估指标：1. 轮廓相似度（Contour Similarity）轮廓相似度是评估分割结果与真实分割之间轮廓接近程度的指标。

它通过计算分割边界与真实边界之间的重合程度来评估分割的准确性。

轮廓相似度的计算通常使用Jaccard系数或Dice系数，它们分别是分割轮廓区域与真实轮廓区域的交集除以它们的并集。

这些系数的取值范围为0到1，越接近1表示分割效果越好。

2. 区域相似度（Region Similarity）区域相似度是评估分割结果与真实分割之间区域匹配程度的指标。

它通过计算分割区域与真实区域之间的重合程度来评估分割的准确性。

常用的区域相似度指标包括覆盖率（Recall）和准确率（Precision）。

覆盖率表示分割中正确划分的区域与真实区域的比例，准确率表示真实区域中被正确划分的区域比例。

综合考虑覆盖率和准确率的F1得分是一个常用的评价指标，其计算公式为F1 = 2 * (Precision * Recall) / (Precision + Recall)。

3. 边界误差（Boundary Error）边界误差是评估分割结果边界与真实边界之间差异程度的指标。

它可以通过计算分割边界与真实边界之间的距离进行测量。

常用的边界误差指标包括平均绝对误差（MAE）和线段对称哈尔夫距离（LSHD）。

MAE计算所有点与最近边界之间的距离的平均值，而LSHD计算最小距离点对之间的平均距离。

4. 相似性指数（Similarity Index）相似性指数是评估分割结果与真实分割之间相似程度的指标。

图像处理中的图像分割与提取方法图像分割与提取在图像处理中是非常重要的技术，它能够将一幅图像分割成不同的区域，并且提取出感兴趣的目标。

图像分割与提取的应用广泛，涉及到医学图像分析、计算机视觉、遥感图像分析等领域。

本文将介绍几种常用的图像分割与提取方法。

1. 阈值分割阈值分割是最简单也是最常用的图像分割方法之一。

该方法通过设定一个或多个阈值，将图像分成不同的区域。

阈值的选取可以根据图像的特点和需求来确定。

在灰度图像中，通常使用单一阈值来分割图像；而在彩色图像中，可以同时对多个颜色通道进行分割，或者将颜色空间转换为其他颜色空间进行分割。

2. 区域生长区域生长是一种基于像素相似性的图像分割方法，其基本思想是选择一个或多个种子点，然后根据像素相似性的准则逐步生长区域，直到满足停止准则为止。

区域生长方法对于具有明显边界的目标图像分割效果较好。

在实际应用中，可以使用均值、标准差、梯度等准则来评估像素之间的相似性。

3. 边缘检测边缘检测是一种常用的图像提取方法，其目的是识别图像中的边界。

边缘是图像中像素灰度变化明显的地方，可以通过求取像素灰度值的梯度来检测。

常用的边缘检测算法包括Sobel算子、Prewitt算子、Canny算子等。

在实际应用中，边缘检测算法通常需要经过非极大值抑制、双阈值处理等步骤进行优化。

4. 分水岭算法分水岭算法是一种基于图论的图像分割算法，它模拟了水在图像中流动的过程。

该算法首先将图像中的亮度值作为高度值构建一个二维拓扑图，然后根据图像中的边缘信息和像素灰度值的梯度计算图像中各个区域的边界。

通过对边界进行变换，可以将图像分割成不同的区域。

分水岭算法在处理具有复杂纹理和连续边界的图像时效果较好。

5. 基于深度学习的方法近年来，基于深度学习的图像分割与提取方法取得了显著的进展。

通过搭建深度神经网络，可以利用大规模训练样本进行图像分割与提取任务。

常见的深度学习方法包括全卷积神经网络（FCN）、U-Net、Mask R-CNN等。

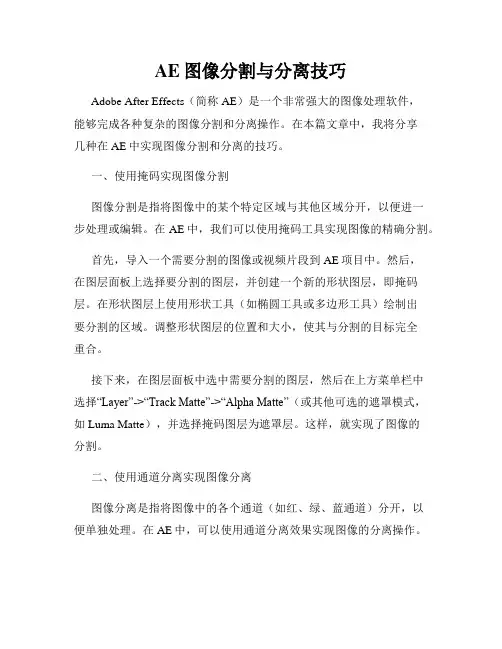

AE图像分割与分离技巧Adobe After Effects（简称AE）是一个非常强大的图像处理软件，能够完成各种复杂的图像分割和分离操作。

在本篇文章中，我将分享几种在AE中实现图像分割和分离的技巧。

一、使用掩码实现图像分割图像分割是指将图像中的某个特定区域与其他区域分开，以便进一步处理或编辑。

在AE中，我们可以使用掩码工具实现图像的精确分割。

首先，导入一个需要分割的图像或视频片段到AE项目中。

然后，在图层面板上选择要分割的图层，并创建一个新的形状图层，即掩码层。

在形状图层上使用形状工具（如椭圆工具或多边形工具）绘制出要分割的区域。

调整形状图层的位置和大小，使其与分割的目标完全重合。

接下来，在图层面板中选中需要分割的图层，然后在上方菜单栏中选择“Layer”->“Track Matte”->“Alpha Matte”（或其他可选的遮罩模式，如Luma Matte），并选择掩码图层为遮罩层。

这样，就实现了图像的分割。

二、使用通道分离实现图像分离图像分离是指将图像中的各个通道（如红、绿、蓝通道）分开，以便单独处理。

在AE中，可以使用通道分离效果实现图像的分离操作。

首先，在AE项目中导入一个需要分离的图像或视频片段。

然后，在图层面板上选择要分离的图层，并在效果和预设面板中找到“Channel”类别下的“Channel Combiner”效果。

将该效果应用到选中的图层上。

接下来，点击“Channel Combiner”效果下的“Output Channel”选项，并选择需要分离的通道（如红、绿、蓝通道）。

点击“Show Channel”按钮，即可查看分离后的通道图像。

如果需要将分离后的图像重新合并，可以使用合成操作（如加法合成或混合合成）。

三、使用蒙版实现图像分离除了通道分离，还可以使用蒙版工具实现图像的分离操作。

首先，在AE项目中导入一个需要分离的图像或视频片段。

然后，在图层面板上选择要分离的图层，并创建一个新的空白图层。

图像分割胡辑伟信息工程学院图像分割●概述●间断检测●边缘连接和边界检测●阈值处理●基于区域的分割●分割中运动的应用图像分割●分割的目的：将图像划分为不同区域●三大类方法✓根据区域间灰度不连续搜寻区域之间的边界，在间断检测、边缘连接和边界检测介绍✓以像素性质的分布进行阈值处理，在阈值处理介绍✓直接搜寻区域进行分割，在基于区域的分割中介绍图像分割●概述✓在对图像的研究和应用中，人们往往仅对图像中的某些部分感兴趣，这些部分一般称为目标或前景✓为了辨识和分析目标，需要将有关区域分离提取出来，在此基础上对目标进一步利用，如进行特征提取和测量✓图像分割就是指把图像分成各具特性的区域并提取出感兴趣目标的技术和过程图像分割●概述（续）✓特性可以是灰度、颜色、纹理等，目标可以对应单个区域，也可以对应多个区域✓图像分割算法是基于亮度值的不连续性和相似性不连续性是基于亮度的不连续变化分割图像，如图像的边缘根据制定的准则将图像分割为相似的区域，如阈值处理、区域生长、区域分离和聚合图像分割举例PR=0.718PR=0.781#249061#253036#169012PR=0.800PR=0.607PR=0.758PR=0.759PR=0.933PR=0.897PR=0.763PR=0.933PR=0.897PR=0.953PR=0.951PR=0.670PR=0.865PR=0.710#134052Image MDL MML ERL1ERL2#3096#85048#175043#182053#219090pr=0.521 pr=0.480 pr=0.861pr=0.740pr=0.375pr=0.613pr=0.822 pr=0.565pr=0.401pr=0.858pr=0.820 pr=0.850pr=0.789pr=0.890pr=0.914Row 1: Image Row 2: RPCL Row 3: CAC Row 4: ERL基于边缘生长的图像分割算法结果参考文献：林通，“基于内容的视频索引与检索方法的研究”，北京大学数学科学学院，博士论文，2001。

图像处理算法介绍：阈值分割在图像处理时，受外界光线的干扰一般比较大，假如在阈值分割时采用固定阈值，那么在环境改变时分割效果受影响极大，那么为了避免此影响就必须采用动态阈值，自动求出合适的阈值，将目标图像和背景图像分割开来。

图像阈值化分割是一种最常用，同时也是最简单的图像分割方法，它特别适用于目标和背景占据不同灰度级范围的图像。

它不仅可以极大的压缩数据量，而且也大大简化了分析和处理步骤，因此在很多情况下，是进行图像分析、特征提取与模式识别之前的必要的图像预处理过程。

因此，这里美国TEO将简要介绍图像处理算法：阈值分割。

阈值分割法是一种基于区域的图像分割技术，其基本原理是：通过设定不同的特征阈值，把图像像素点分为若干类。

常用的特征包括：直接来自原始图像的灰度或彩色特征；由原始灰度或彩色值变换得到的特征。

设原始图像为f(x，y)，按照一定的准则在f(x，y)中找到特征值T，将图像分割为两个部分，当像素点灰度值或彩色值大于T时，则置为A1（其置可为1），小于T时，则置为A0（其置可为0）。

下面是几种常用的阈值分割方法：1、p-分位数法这也是最基础最简单的一种图像分割方法。

该方法使目标或背景的像素比例等于其先验概率来设定阈值，简单高效，但是对于先验概率难于估计的图像却无能为力。

例如，根据先验知识，知道图像目标与背景象素的比例为PO/PB,则可根据此条件直接在图像直方图上找到合适的阈值T，使得f(x,y)>=T的象素为目标，f(x,y)的象素为背景。

2、迭代方法选取阈值初始阈值选取为图像的平均灰度T0，然后用T0将图像的像素点分作两部分，计算两部分各自的平均灰度，小于T0的部分为TA，大于T0的部分为TB。

计算后，将T1 作为新的全局阈值代替T0，重复以上过程，如此迭代，直至TK 收敛，即TK＋1＝TK 。

经试验比较，对于直方图双峰明显，谷底较深的图像，迭代方法可以较快地获得满意结果。

但是对于直方图双峰不明显，或图像目标和背景比例差异悬殊，迭代法所选取的阈值不如最大类间方差法。

数字图像处理---图像分割图像分割概述图像分析概念：对图像中感兴趣的⽬标进⾏检测和测量，以获得它们的客观信息，从⽽建⽴对图像的描述步骤：1. 图像分割2. 特征识别3. 对象分类4. 建⽴联系概述图像分割概念：将图像划分为互不重叠的区域并提取感兴趣⽬标的技术基本策略：基于灰度值的两个基本特性：不连续性和相似性通过检测不连续性先找边，后确定区域通过检测相似性，在⼀定阈值下找到灰度值相似区域，区域外轮廓即为对象边界⽅法基于边缘的分割⽅法：先提取区域边界，再确定边界限定区域区域分割：确定每个像素归属区域，从⽽形成区域图区域⽣长：将属性接近的连通像素聚集成区域分裂-合并分割：即存在图像划分，也存在图像合并边缘检测算⼦---边缘分割法边缘定义：图像中像素灰度有阶跃变化或屋顶变化的像素的集合分类：阶跃状屋顶状特点：属于⾼频信号区域往往为闭合连线边缘检测流程滤波⇒增强⇒检测⇒定位边缘检测算⼦基本思想：计算局部微分算⼦⼀阶微分：⽤梯度算⼦进⾏运算特点：对于阶跃状变化会出现极⼤值（两侧都是正值，中间最⼤）对于屋顶状变化会过零点（两侧符号相反）不变部分为0⽤途：检测图像中边的存在注意事项：由于结果图中存在负值，因此需要处理后使⽤处理⽅法：取绝对值加最⼩值阈值法⼆阶微分：通过拉普拉斯算⼦计算特点：对于阶跃状变化会过零点（两侧符号相反）对于屋顶状变化会出现负极⼤值（两侧都是正值，中间最⼩）不变部分为0⽤途：检测图像中边的存在常⽤边缘检测算⼦Roberts 算⼦Prewitt 算⼦Sobel 算⼦Kirsch 算⼦Laplacian 算⼦Marr 算⼦交叉⽅向⼀阶锐化问题：锐化处理结果对具有矩形特征的物体的边缘提取较为有效，但是对于不规则形状的边缘提取，则存在信息上的缺损解决思想：利⽤⽆⽅向的锐化算法交叉微分算⼦交叉Roberts 算⼦公式：f ′x =|f (x +1,y +1)−f (x ,y )|f ′y =|f (x +1,y )−f (x ,y +1)|模板:f ′x =−1001,f ′y =01−1特点：算法简单,对噪声敏感，效果较梯度算⼦较好交叉Prewitt 算⼦模板:d ′x =011−101−1−10,d ′y =−1−10−101011特点：与Sobel 相⽐有⼀定抗⼲扰性，图像效果较⼲净交叉Sobel 算⼦模板:d ′x =012−101−2−10,d ′y =−2−10−101012特点：锐化的边缘信息较强kirsch 算⼦(⽅向算⼦)模板：特点在计算边缘强度的同时可以得到边缘⽅向各⽅向间的夹⾓为45°分析取其中最⼤的值作为边缘强度，与之对应的⽅向作为边缘⽅向若取最⼤值绝对值，则仅需要前四个模板即可Nevitia 算⼦[][][][][][]特点:各⽅向间的夹⾓为30°Laplacian算⼦同图像增强中的Laplacian算⼦优点：各向同性、线性和位移不变对细线和孤⽴点检测效果较好缺点对噪声敏感，有双倍加强作⽤不能检测出边缘⽅向常产⽣双像素边缘使⽤之前需要对图像进⾏平滑Marr算⼦在Laplacian算⼦基础上发展⽽来平滑函数采⽤⾼斯正态分布函数h(x,y)=e−x2+y2 2σ2σ为⽅差⽤h(x,y)对图像f(x,y)平滑克表⽰为g(x,y)=h(x,y)∗f(x,y) *代表卷积令r表⽰从原点出发的径向距离，即r2=x2+y2利⽤⾼斯-拉普拉斯滤波器（LOG滤波器）▽2h=(r2−2σ2σ4)e−r22σ2即可利⽤⼆阶导数算⼦过零点的性质，确定图像中阶跃边缘的位置在该算⼦中σ越⼩边缘位置精度越⾼，边缘细节变化越多；σ越⼤平滑作⽤越⼤，但是细节损失越⼤，边缘点定位精度越低过程1. 通过⼆维⾼斯函数对图像进⾏卷积降噪2. ⽤⼆阶导数差分算⼦计算图像强度的⼆阶导数3. 利⽤⼆阶导数算⼦过零点的性质，确定图像中阶跃边缘的位置优点：能快速得到⼀个闭合的轮廓缺点：对噪声敏感Canny边缘检测算⼦最优边缘检测算⼦应有的指标低误判率⾼定位精度抑制虚假边缘过程：1. 计算图像梯度2. 梯度⾮极⼤值抑制3. 双阈值提取边缘点计算图像梯度⾼斯函数的⼀阶导数模板：−11−11,−1−111⾮极⼤值抑制 NMS思想：梯度幅值图像M(x,y)，仅保留梯度⽅向上的极⼤值点过程初始化N(x,y)=M(x,y)对每⼀点在梯度⽅向和反梯度⽅向各找n 个点，若M(x,y)⾮最⼤值，则置零，否则保持不变对NMS 结果⼆值化（双阈值提取边缘点）使⽤两个阈值T 1,T 2:T 2>>T 1由T 1得到E 1(x ,y ),低阈值边缘图：更⼤的误检率由T 2得到E 2(x ,y ),⾼阈值边缘图：更可靠边缘连接初始化E (x ,y )=E 2(x ,y )对E (x ,y )中的每个点在E 1(x ,y )中寻找延长部分进⾏连接输出E (x ,y )Canny 边缘检测算⼦步骤1. ⾼斯滤波器平滑2. ⼀阶偏导计算梯度幅值与⽅向3. 对梯度幅值进⾏⾮极⼤值抑制4. 双阈值算法检测连接边缘Canny 边缘检测算⼦优点参数较⼩计算效率⾼得到边缘连续完整双阈值选择T Low =T HIGH ∗0.4曲⾯拟合法出发点：基于差分检测图像边缘的算⼦往往对噪声敏感四点拟合灰度表⾯法⽤⼀平⾯p (x ,y )=ax +by +c 来拟合四邻域像素灰度值定义均⽅差为ε=∑[p (x ,y )−f (x ,y )]2模板a =12−1−111,b =12−11−11特点：先平均后求差分，对噪声由抑制作⽤边缘跟踪出发点：噪声边检测需要归整边缘像素概念：将检测的边缘点连接成线过程：边缘提取连接成线⽅法光栅扫描跟踪法全向跟踪法光栅扫描跟踪法概念：采⽤电视光栅⾏扫描顺序，结合门限检测，对遇到的像素进⾏分析并确定其是否是边缘的跟踪⽅法具体步骤：[][][][]确定检测阈值d（较⾼）超过d的点作为对象点确定跟踪阈值t（较低）确定跟踪邻域扫描下⼀⾏，跟踪邻域内灰度差⼩于t的，接受为对象点若没有对象点，则该曲线跟踪结束重新从下⼀⾏开始利⽤d寻找对象点并进⾏跟踪扫描结束后跟踪结束特征可以不是灰度级跟踪准则根据具体问题灵活运⽤最好再进⾏⼀次其他⽅向的跟踪全向跟踪Hough变化检测法问题：如何连接边界点集基本思想利⽤xoy直⾓坐标系直线y=ax+b,待求极坐标系内点(ρ,θ),已知求点到线的变化ρ=xcosθ+ysinθ原理:过每个点的直线系分别对应极坐标系上的⼀条正弦曲线，如正弦曲线存在共同交点(ρ′,θ′),则必定在平⾯上共线实现：使⽤交点累积器或直⽅图，寻找相交线段最多的参数空间的点，再寻找对应的直线线段特点：对ρ、θ量化过粗会导致直线参数不精确，过细会导致计算量增加获得直线抗噪能⼒强可以⽤来检测直线阈值分割法基本思想：通过阈值T⽣成⼆值图，在四邻域中有背景的像素就是边界像素特点：适⽤于物体与背景有强对⽐的情况下，且物体或背景的灰度较单⼀可以先求背景再求物体可以得到封闭且连通区域的边界通过交互获得阈值通过直⽅图得到阈值基本思想：边界上的点灰度值出现次数较少⽅法：选取直⽅图⾕底的最⼩灰度值作为阈值缺点：会受到噪声⼲扰改进：取两个峰值之间的某个固定位置降噪简单图像的阈值分割判断分析法最佳熵⾃动阈值法复杂图像的阈值分割步骤⾃动平滑直⽅图确定区域类数⾃动搜索多个阈值特征空间聚类k均值聚类步骤任意选取K个初始聚类中⼼值使⽤最⼩距离判别，将新读⼊的像素分⾄K类重新计算中⼼值，等于⼀类元素的平均值重新聚类直⾄新旧差异不⼤区域增长通过像素集合的区域增长实现：根据应⽤选取种⼦选择描述符种⼦根据描述符扩张直⾄没有新的节点加⼊集合简单区域扩张法以未划分点与起点灰度差⼩于阈值T作为描述符优缺点：1. 不好确定阈值2. ⽆法分割缓慢变化边界质⼼区域增长法以未划分点与区域平均灰度值差⼩于阈值T作为描述符分裂合并法实现：1. 对于灰度级不同的区域划分为四个⼦区域2. 若相邻⼦区域所有像素灰度级相同，则合并3. 反复进⾏直⾄不再进⾏新的分裂合并操作Processing math: 100%。

江苏科技大学数字图像处理图像分割——区域生长法专题1 图像分割简介图像分割( image segmentation) 就是把图像分成各具特征的区域并提取出感兴趣目标的技术和过程。

这里特征可以是象素的灰度、颜色、纹理等, 预先定义的目标可以对应单个区域也可以对应多个区域。

图像分割是图像处理到图像分析的关键步骤, 在图像工程中占据重要的位置。

一方面, 它是目标表达的基础, 对特征测量有重要的影响。

另一方面, 因为图像分割及其基于分割的目标表达、特征提取和参数测量等将原始图像转化为更抽象更紧凑的形式, 使得更高层的图像分析和理解成为可能。

图像分割是一种重要的图像处理技术, 它不仅得到人们的广泛重视和研究, 在实际中也得到大量的应用。

图像分割包括目标轮廓、阈值化、图像区分或求差、目标检测、目标识别、目标跟踪等技术。

从大的方面来说，图像分割方法可大致分为基于区域的方法、基于边缘的方法、区域与边缘相结合的方法，以及在此基础上的采用多分辨率图像处理理论的多尺度分割方法。

其中基于区域的方法采用某种准则，直接将图像划分为多个区域。

而基于边缘的方法则通过检测包含不同区域的边缘，获得关于各区域的边界轮廓描述，达到图像分割的目的，而区域与边缘相结合的方法通过区域分割与边缘检测的相互作用，得到分割结果。

图像分割中基于区域的方法主要有直方图门限法、区域生长法、基于图像的随机场模型法、松弛标记区域分割法等。

本文主要讨论基于区域分割的区域生长法。

区域生长是一种古老的图像分割方法，最早的区域生长图像分割方法是由Levine等人提出的。

该方法一般有两种方式，一种是先给定图像中要分割的目标物体内的一个小块或者说种子区域，再在种子区域基础上不断将其周围的像素点以一定的规则加入其中，达到最终将代表该物体的所有像素点结合成一个区域的目的；另一种是先将图像分割成很多的一致性较强，如区域内像素灰度值相同的小区域，再按一定的规则将小区域融合成大区域，达到分割图像的目的，典型的区域生长法如T. C. Pong等人提出的基于小面(facet)模型的区域生长法，区域生长法固有的缺点是往往会造成过度分割，即将图像分割成过多的区域。

简述区域生长分割算法的基本信息1.引言1.1 概述区域生长分割算法是一种基于像素相似性的图像分割方法。

该算法通过将相似的像素连成一片区域，从而将图像分割为不同的区域。

区域生长分割算法在图像处理、计算机视觉和医学图像分析等领域都有广泛的应用。

该算法的基本思想是从种子像素开始，逐步扩展区域，将与当前区域像素相似的相邻像素加入到区域中。

相似性的度量准则可以是像素灰度值的差异、颜色差异或纹理特征等。

区域生长分割算法的核心是确定相似性的阈值，用来判断当前像素是否与区域的种子像素相似。

区域生长分割算法的基本原理可以归纳为以下几个步骤：首先，选择种子像素作为起始点，并初始化一个空的区域。

然后，计算当前像素与种子像素的相似性，并判断该像素是否满足相似性要求。

如果满足要求，则将该像素加入到当前区域中，并将其标记为已访问。

接着，对当前区域中的已访问像素的相邻像素进行相似性判断，并将满足条件的像素加入到当前区域中。

重复这一过程，直到没有新的像素可以加入到当前区域为止。

最后，输出得到的所有区域作为图像的分割结果。

区域生长分割算法具有简单、快速的特点，在处理一些具有明显边界和均匀区域的图像时效果较好。

然而，该算法对于图像中存在的弱纹理和噪声等问题的处理效果较差。

此外，区域生长分割算法对初始种子的选择和相似性阈值的确定也会影响最终的分割结果。

总之，区域生长分割算法是一种常用的图像分割方法，具有广泛的应用前景。

通过对图像的像素相似性进行判断和扩展，该算法可以将图像分割为不同的区域，为后续的图像处理和分析提供有力的基础。

1.2 文章结构本文主要介绍区域生长分割算法的基本信息。

文章分为引言、正文和结论三个部分。

在引言部分，我们首先对文章进行了概述，对区域生长分割算法的定义和基本原理进行了简要介绍。

然后我们详细说明了文章的结构，使读者能够清晰地了解本文的组织框架。

最后我们明确了本文的目的，即介绍区域生长分割算法的基本信息，以帮助读者对该算法有一个全面的了解。

区域分割概念以及原理1.引言1.1 概述在撰写这篇长文时，我们将要讨论的主题是区域分割概念以及其原理。

区域分割是图像处理和计算机视觉领域中的一个重要概念，指的是将图像分割成不同的区域或物体的过程。

这项技术在许多应用领域都具有重要意义，比如目标检测、图像分析、人脸识别等。

区域分割的目的是通过将图像划分为不同的区域，来实现对图像中不同物体或背景的识别和分析。

通过这种方式，我们可以更好地理解和处理图像中的内容。

而区域分割的原理则是通过使用不同的算法和技术，对图像进行处理和分析，从而实现区域的划分。

在本文的后续部分，我们将详细介绍区域分割的概念和原理。

具体而言，我们将首先介绍区域分割的概念，包括其定义、作用和应用领域。

接着，我们将深入探讨区域分割的原理，包括基于阈值、基于边缘、基于区域增长等常见的算法和技术。

最后，在结论部分，我们将对整篇文章进行总结，并展望区域分割技术在未来的发展方向和应用前景。

通过本文的阅读，读者将对区域分割的概念和原理有一个清晰的理解，同时也能认识到区域分割在图像处理和计算机视觉领域的重要作用。

请继续阅读接下来的章节，我们将会深入探讨和分析区域分割的概念和原理。

1.2文章结构文章结构部分的内容可以描述本文的组织方式以及各个章节的内容概述，具体内容如下：1.2 文章结构本文分为引言、正文和结论三个部分，每个部分的内容和目的如下：1. 引言部分1.1 概述：对区域分割概念以及原理进行简要介绍，引发读者对该主题的兴趣。

1.2 文章结构：介绍文章的组织方式和各个章节的内容，帮助读者了解整篇文章的结构。

1.3 目的：明确文章的写作目的，指出本文旨在深入探讨区域分割概念和原理，并对其应用进行总结和展望。

2. 正文部分2.1 区域分割概念：详细介绍区域分割的概念、定义和基本原理。

包括对图像区域分割的解释和常见的区域分割算法的介绍，如阈值分割、边缘检测、基于聚类的分割等。

2.2 区域分割原理：深入探讨区域分割的原理和基本方法，侧重于图像预处理、特征提取、区域合并等关键步骤。
