拖拉管施工方案拖拉管施工方案一、施工目标：为了满足建筑物内排污系统的需求，确保建筑物的排水顺畅和污水的正确处置，本次施工计划在建筑物内新增一条拖拉管道。
二、施工内容：1. 确定拖拉管道的位置和走向：通过现场勘测和评估，确定拖拉管道的最佳位置和走向，以便于排水和维护。
2. 准备施工材料和设备：准备所需的拖拉管材料、工具和设备，包括拖拉管、胶水、切割工具等。
3. 建立施工现场：在施工现场设置安全警示标志，确保施工区域的安全。
4. 开挖沟槽：根据拖拉管道的位置和走向，进行挖掘沟槽，保证沟槽的宽度、深度和坡度符合要求。
5. 铺设拖拉管道：将预制的拖拉管道放置在挖掘的沟槽中，并使用胶水等材料将其固定在位。
6. 进行连接和密封：连接不同段的拖拉管道，并进行密封处理，确保管道的连续性和密封性。
7. 调试和测试：在管道铺设完毕后，对拖拉管道进行调试和测试，确保其排水和密封性能符合要求。
8. 恢复施工现场：将施工现场进行清理和恢复，保持建筑物周围环境的整洁和卫生。
三、施工安全措施：1. 施工前制定详细的安全计划，确保施工过程中的安全。
2. 施工现场设置安全警示标志，提醒施工人员和周围人员注意安全。
3. 严格按照安全操作规程进行施工，防止人员和设备的意外伤害。
4. 使用安全防护设备，如安全帽、安全鞋等，保护施工人员的安全。
5. 对施工过程中的危险因素进行及时排查和处理，确保施工安全。
四、施工时间安排：1. 确定施工周期和工期，合理安排施工人员和设备。
2. 在施工过程中及时调整进度，确保施工的高效和质量。
3. 根据项目需求，增加施工人员和设备，提高施工效率。
五、施工质量管理：1. 在施工过程中，严格按照技术规范和施工图纸要求进行施工，保证施工质量。
2. 对施工中的质量问题进行及时发现和处理，确保施工质量符合要求。
3. 进行施工过程的质量检查和验收，确保拖拉管道的质量。
综上所述，本次拖拉管施工方案详细规划了施工目标、施工内容、施工安全措施、施工时间安排和施工质量管理，确保施工的顺利和质量。
昆明市官渡区2013年重要城市道路综合整治项目二标——民航路拖拉管专项施工方案编制人：审核人：审批人：编制单位:云南正浩工程建设有限公司编制日期:二零一三年六月二十八日目录一、编制依据 (3)二、工程概况 (3)三、施工计划 (3)四、导向孔钻进 (3)五、回扩孔 (5)六、敷设管线 (5)七、注浆 (6)八、标高保证措施 (6)九、定向钻进施工技术要求 (7)十、安全文明措施 (10)拖拉管专项施工方案一、编制依据本施工方案编写是依据中华人民共和国国家标准《给水排水管道工程施工及验收规范》（GB50268-2008）、《水平定向钻进管线铺设工程技术规范》，现场勘查资料及民航路电力施工设计图。
为了更好的完成民航路110KV电力托管工程，我公司积极组织人员进行了现场踏勘、测量，认真组织编写施工技术方案，包括导向钻孔、扩孔、管线回拖就位及注浆填充等工序的具体施工方案、质量保证措施及相应的技术要求。
二、工程概况本工程为昆明市官渡区2013年重要城市道路综合整治项目二标—民航路段电力工程，其中新建110KV电力通道需穿过（二环南路）立交桥，根据设计和现场踏勘，该段110kv电力管道须采用托管方式施工，确保K1+560附近原已建110kv 电缆通道与民航路和金汁路交叉口处新建的110kv电力工井连通。
该段托管的里程桩号为： K1+560-K1+740段，全长180米左右，直线最小距离158米，拖拉管为12Φ183+6Φ45 HDPE管，托管两端各设置一座2.0*2.0*10.0隧道工井。
三、施工计划根据现场施工条件，托管长度控制在180米以内，计划施工时间5~7天，牵引施工完毕立即进行检查井施工和路面恢复。
四、导向孔钻进托管施工的关键是做好导向孔曲线的设计和地质勘察，导向孔的设计施工受诸多因素的制约，其中最主要的是施工现场的地上和地下条件，地上条件包括地形、地貌以及周围建筑物、道路、河流等：地下情况包括原有地下管线、地下水和地质结构等。
拖拉管施工方案范文一、前期准备工作1.明确工程要求：了解施工任务书和设计图纸，明确施工范围、施工要求、施工进度、质量要求等。
2.获取施工场地：确定施工场地的坐标，测量标高，清理障碍物，并进行土地勘察和土壤测试，确保施工安全。
3.资源准备：根据施工计划，合理安排和调配人力、物力、财力等资源，确定所需的施工设备和材料。
4.安全保护：确定施工现场的安全防护措施，包括设置安全警示标志、安装安全护栏、制定事故应急预案等。
二、施工方案1.管道布置：根据设计图纸，确定管道的布置方案，包括管道的走向、坡度、埋深、井口位置等，确保管道的稳定性和通畅性。
2.挖土施工：根据管道布置方案，使用挖掘机、推土机等机械设备进行挖土作业，把土方料运输到指定的堆放地点，并进行现场平整工作。
3.管道安装：选择合适的材料和连接方式，按照设计要求进行管道的安装，包括管道的连接、固定和防腐等工作，确保管道的牢固性和密封性。
4.管道测试：在管道安装完成后，使用适当的方法对管道进行测试，包括水压试验、泄漏测试等，确保管道的质量和可靠性。
5.管道保护：在管道测试合格后，进行管道的保护工作，包括回填土方、修复场地、设置标志牌等，确保管道的安全和美观。
6.施工记录：在施工过程中，详细记录施工情况、工程量和材料消耗等信息，编制施工记录表和竣工报告，并进行核查和存档，以备后续审查和验收。
三、施工措施1.施工组织：根据施工方案，成立施工组织机构，明确各岗位的职责和权限，制定施工管理制度，确保施工的有序进行。
2.动土施工：在挖土施工前，对挖掘机等设备进行检查和维修，保证设备的正常运行，根据挖土情况调整挖掘机的操作参数，提高施工效率。
3.管道安装：在管道安装前，检查管道和管件的质量，并进行清洗和除锈处理，根据管道走向安装管道，使用合适的连接方式连接管道和管件，确保连接的牢固性和密封性。
4.施工质量管理：进行施工中的质量检查和验收，定期检测水质和气质，监测地下水位和土壤湿度，及时发现和解决施工质量问题，确保施工质量达标。
拖拉管非开挖施工方案模板一、项目背景在进行地下管线的维护、修复或新建时，传统的开挖施工方式往往会给周边环境带来一定程度的破坏和不便。
而拖拉管非开挖施工技术则是一种能够减少施工对周边环境的影响的方法。
本文档旨在提供一份拖拉管非开挖施工方案模板，以便实施拖拉管施工工程。
二、工程概况本工程为拖拉管非开挖施工工程，主要包括以下几个方面：1.工程名称：拖拉管施工工程2.工程位置：[填写工程所在地]3.工程类型：拖拉管非开挖施工4.工程规模：[填写工程规模]5.工程时间：[填写工程计划开始和结束时间]三、施工方案3.1 预备工作在正式进行拖拉管非开挖施工前，需要进行一些预备工作，包括但不限于：1.详细勘察工程现场，确定拖拉管施工的可行性和具体施工方案。
2.准备必要的工程设备和材料，如拖拉管设备、输送管、安全设备等。
3.制定安全施工措施和预案，确保施工期间的安全和环保。
3.2 施工步骤步骤一：现场准备1.清理施工区域，确保施工区域整洁无障碍。
2.对施工区域进行标识和封锁，确保施工安全。
3.搭建必要的施工平台和设施，用于支撑和操作拖拉管设备。
步骤二：地质情况评估1.进行地质勘测，了解地下管道和土层情况。
2.判断地下管道的稳定性和承载能力，确保施工安全。
步骤三：管道定位和标记1.使用无损检测仪器确定地下管道的准确位置。
2.标记地下管道的位置，以便后续施工操作。
步骤四：管道开槽1.使用开槽机械设备进行管道开槽。
2.控制开槽深度和宽度，确保能够容纳拖拉管设备。
步骤五：安装拖拉管设备1.将拖拉管设备安装到已开槽的地下管道中。
2.使用专业工具或设备进行拖拉管的推进和定位。
步骤六：管道连接和测试1.在拖拉管施工完成后，对管道进行连接和测试。
2.确保管道连接紧密，无漏水和泄露。
3.3 安全措施在进行拖拉管非开挖施工时，需要严格遵守相关安全规范和措施，包括但不限于：1.工人佩戴个人防护装备，如安全帽、手套、安全鞋等。
2.施工现场设置警示标识，保持施工区域的通畅和安全。

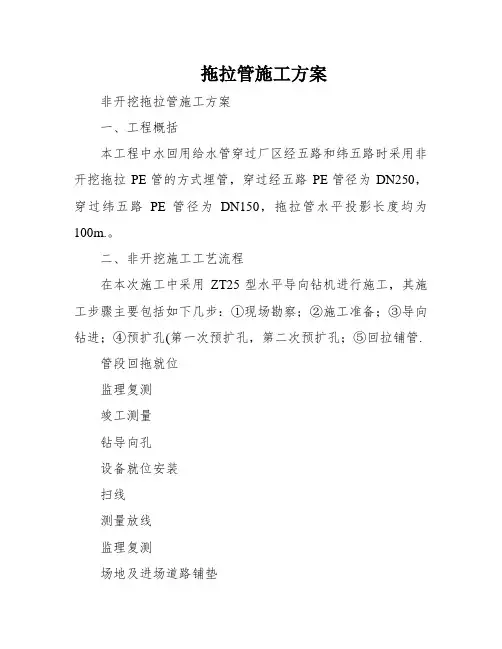

拖拉管施工方案非开挖拖拉管施工方案一、工程概括本工程中水回用给水管穿过厂区经五路和纬五路时采用非开挖拖拉PE管的方式埋管，穿过经五路PE管径为DN250，穿过纬五路PE管径为DN150，拖拉管水平投影长度均为100m.。
二、非开挖施工工艺流程在本次施工中采用ZT25型水平导向钻机进行施工，其施工步骤主要包括如下几步：①现场勘察；②施工准备；③导向钻进；④预扩孔(第一次预扩孔，第二次预扩孔；⑤回拉铺管.管段回拖就位监理复测竣工测量钻导向孔设备就位安装扫线测量放线监理复测场地及进场道路铺垫泥浆配制扩孔三、施工准备a、现场勘察：在施工前，利用我公司专备的RADIO/MP51T地下管线定位设备明确查清地下管线的走向及深度，确保工程安全进行。
b、施工准备非开挖（拉管）穿越施工的关键是做好导向孔曲线的设计和地质勘察，导向孔的设计和施工受许多因素的制约，其中最主要的是施工现场的地上和地下条件，地上条件包括地形，地貌以及周围建筑物、道路等；地下情况包括原有地下管线，地下水和地质结构等。
因此，在导向孔设计和施工前必须进行详细的现场勘察，取得第一手的地质资料。
现场勘察内容包括：原有地下管线及设施的直径和埋深，原有电缆线路的走向等情况，并在地面作好标记，穿越地层的土质类型、含水量、透水性。
对于地下管线的勘察主要是三种方法：1）人工勘察，2）仪器勘察，3）间接勘察。
具体在进行拉管施工前将入土口的路面挖一个工作坑，如有回填土，则取走直到露出原土为止。
为便于置放泥浆泵，应在入土处边挖个小坑，大小以能放置泥浆泵为准。
为了使施工过程中尽量不给交通安全、城市环境及周围群众正常生活带来影响，应在不影响正常施工的前提下在施工现场周围（即出、入口和泥浆池周围）用砖基础隔离泥浆外溢，并活动护拦进行围护。
四、非开挖施工一）首次定向钻进准备工作完成后，钻机定位，按照ABP软件设计图开始施工。
尽可能缩短减少钻进和回扩、回施时间。
利用导向钻机及导向仪，通过检测和控制手段使导向钻头按设计轨道钻进。
拖拉管专项施工方案一、项目背景和概述拖拉管是一种用于长距离横向导向输送物料的工程技术，在城市地下管道建设、公共设施维护和工业生产中得到广泛应用。
本方案旨在对拖拉管的专项施工进行详细规划和安排，确保施工进度、质量和安全。
二、施工环境和条件1.施工环境：拖拉管施工一般在公共道路、地下管道等狭小空间进行。
2.施工条件：施工过程中需具备专业的拖拉管设备、工具和人员。
三、施工方案1.方案选择：根据具体工程需求和场地条件选择合适的拖拉管方案，包括拖拉管类型、管道材质、弯曲半径和施工步骤等。
2.前期准备：a.组织经验丰富的团队负责拖拉管施工的计划和准备工作。
b.了解施工现场情况，包括地下管道布局、材质等，并制定详细的施工方案。
c.安排清理施工线路，包括移除妨碍施工的物体和废弃材料。
3.施工步骤：a.安装拖拉管设备和工具，包括起重机、输送设备、固定螺栓和拉线等。
b.在施工现场进行引导和标记，确保施工安全。
c.起重机吊装并铺设拖拉管，确保管道的正确位置和方向。
d.调整管道位置和角度，以适应管道布局的要求。
e.拉线固定拖拉管，防止其移动或倾斜。
f.进行管道连接和密封，确保管道的通畅和防漏。
g.进行拖拉管的测试和检查，确保其工作正常。
4.安全措施：a.严格遵守相关安全法规和操作规程，提供必要的安全防护设备。
b.设立施工现场警示标志和防护栏，保护周围人员不受伤害。
c.对施工人员进行专业培训和安全教育，提高其安全意识和技能水平。
d.定期巡视施工现场，发现和排除安全隐患。
5.施工进度和质量控制：a.制定详细的施工计划和时间安排，确保施工进度的合理性和准确性。
b.严格控制施工质量，对拖拉管设备和材料进行检验和验收。
c.进行临时和最终验收，确保拖拉管工程达到设计要求和规范要求。
四、施工技术要求1.施工人员应具备相应的岗位技能和相关培训证书，熟悉拖拉管施工工艺和安全操作规程。
2.对拖拉管设备进行定期维护和保养，保证其正常工作和安全可靠。
拖拉管施工专项施工方案一、工程概况本工程为拖拉管施工，包含施工前的准备工作、拖拉管施工、施工完毕的验收工作等。
二、施工前准备工作1.安排施工人员：根据工程规模和施工难度，合理安排施工人员，确保施工顺利进行。
2.资料准备：收集并准备施工所需的相关资料，包括施工图纸、技术要求等。
3.工器具准备：根据施工需要，准备相关工器具，包括拖拉管设备、测量仪器、安全防护用具等。
4.现场勘察：在施工前对施工现场进行勘察，并根据勘察结果制定详细的施工方案。
5.施工方案制定：根据勘察结果和工程要求，制定详细的施工方案，包括施工工序、施工顺序、施工人员安排等。
三、拖拉管施工1.固定起始点：根据施工图纸要求，确定拖拉管的起始点，并进行固定，确保施工的精确性。
2.引线：根据施工图纸要求，确定拖拉管的引线位置，并进行固定，以保证拖拉过程中的直线度。
3.拖拉管布线：根据施工图纸，将拖拉管从起始点开始，沿引线方向进行布线，确保布线的准确性和顺畅度。
4.挖掘沟槽：根据拖拉管的尺寸，使用挖掘机等设备进行沟槽的开挖，确保沟槽的深度和宽度符合要求。
5.敷设拖拉管：将拖拉管放入沟槽中，根据要求进行排列和固定，并进行长度的测量和调整，确保拖拉管的准确敷设。
6.拖拉管连接：根据施工图纸要求，进行拖拉管的连接，采用焊接、承插式等方式进行连接，保证连接的牢固性和稳定性。
7.拖拉管拉拔：根据施工方案要求，使用专用设备进行拖拉管的拉拔，确保拖拉管的正常运行和使用。
四、施工完毕的验收工作1.拖拉管是否符合要求的检查：对敷设的拖拉管进行检查，检查是否符合规定的线路和接口要求，确保拖拉管的质量。
2.拖拉管对周围环境的影响评估：评估拖拉管施工过程中对周围环境的影响，包括对地面、地下设施等的影响，确保施工过程安全和无破坏。
3.施工记录整理：整理施工记录，包括施工过程中的安全记录、质量记录等，作为后续的资料备份。
4.完工验收：根据施工图纸要求和相关规范，进行最终验收，确保拖拉管施工质量符合要求。
拖拉管施工方案拖拉管施工方案一、工程概述该拖拉管施工工程位于某某城市市区，总长为X公里，起点为某某路与某某街交叉口，终点为某某路与某某大道交叉口。
本工程旨在更新管网，提高城市燃气供应能力。
施工期限为X 个月。
二、施工方案1. 前期准备工作（1）成立项目组，确定项目负责人和技术负责人，制定施工组织设计及施工计划；（2）开展现场勘测，确定管道的起止点以及需要进行挖掘的区域；（3）制定施工方案和安全技术措施，明确现场作业过程中的安全要求和操作规范；（4）采购所需的拖拉管设备和相关材料。
2. 管道铺设（1）根据施工设计要求，在挖掘区域进行管道的铺设，保证管道的正确位置和高度；（2）采用机械设备进行管道的拖拉，遵守操作规程，确保施工质量；（3）对每段管道进行必要的检测和测试，确保管道的安全性和可靠性。
3. 管道连接与焊接（1）对每段铺设好的管道进行连接，采用专业焊接设备进行管道的焊接作业；（2）确保焊接接头的质量和可靠性，避免出现漏气等安全隐患；（3）对焊接接头进行检测和测试，确保焊接质量符合相关标准和要求。
4. 安装管道配件（1）根据设计要求，安装管道的支架和夹具，保证管道的牢固性；（2）安装阀门、法兰等管道配件，确保管道的正常运行和维护便捷。
5. 施工期间的安全措施（1）施工现场设置警示标志，给过往行人和车辆明确安全警示；（2）严格执行安全操作程序，确保施工人员的人身安全；（3）定期检查施工设备和工具的安全状况，及时维修和更换；（4）加强对施工人员的安全教育和培训，提高安全意识。
6. 施工质量保证（1）严格按照设计要求和施工规范进行施工，确保管道的质量；（2）根据相关标准进行管道的检测和测试，确保施工质量合格；（3）建立施工质量档案，记录施工过程中的关键节点和质量控制点。
三、安全风险与预防措施1. 管线破坏：在进行挖掘和拖拉作业时，要注意避免对周边管线的破坏，提前进行管线定位，采取相应的防护措施。
2. 焊接激光风险：在进行管道焊接时，要使用防护眼镜，避免激光对眼睛造成伤害。
完整版)拖拉管施工方案和导向孔施工在施工前，应进行试钻工作，以确定地质情况和泥浆性能参数的准确性。
导向孔施工时应严格按照曲线设计和钻进角度进行，以确保管道轨迹的准确性。
2.7预（回）扩孔在导向孔施工完成后，进行预（回）扩孔工作，以确保管道能够顺利通过。
预扩孔时应注意控制扩孔直径和深度，回扩孔时应注意控制回扩角度和深度。
2.8接管和回拖管材在预（回）扩孔完成后，进行接管和回拖管材的工作。
在接管时应注意控制接头位置和角度，确保连接紧密。
在回拖管材时应注意控制回拖速度和方向，以确保管道顺利通过。
2.9现场清理、恢复、撤场在施工完成后，应进行现场清理和恢复工作，将施工现场恢复至原状。
同时进行撤场工作，清理施工设备和材料，撤除临时构筑物和设施，确保施工现场的整洁和安全。
3.安全措施3.1施工现场应设置警示标志和围挡，限制非施工人员进入施工现场。
3.2施工人员应佩戴安全帽、安全鞋等个人防护用品，严格遵守安全操作规程。
3.3施工设备应经过检查和维护，确保设备的正常运行和安全性。
3.4在施工过程中应加强现场监督和管理，及时发现和处理安全隐患。
3.5在施工过程中应注意环境保护，防止污染和破坏环境。
启动钻机前，必须检查设备仪器是否正常运转，如发现问题应及时处理。
钻孔时，还需检查泥浆系统是否存在渗漏情况。
针对钻导向孔，根据测量位置操作定向钻机，采用导航设备控制钻头方向，严格按照设计要求形成导向孔。
在钻进过程中，应注意扭矩、钻压突变和泥浆漏失等异常情况，如发现问题，应立即停止施工并采取相应措施。
完成导向孔后，需卸下起始杆和导向钻头，换回扩孔头进行预（回）扩孔。
扩孔时应控制好泥浆各性能参数，根据地层特点合理控制回扩钻进速度，以利排渣。
在钻进过程中，应及时记录原始施工数据，如钻进时间、轴线角度、扭矩、顶力和土质情况等。
回扩过程中，应密切注意扭矩和钻压突变等异常情况，如发现问题，应立即停止施工并采取相应措施。
管道连接时，应按设计和施工规范进行，确保连接方式准确无位移。
****应急供水工程（EPC）拖拉管专项施工方案编制人：审核人：审批人：编制单位：****股份有限公司编制日期： 2016年11月2日目录一、工程概况 0二、编制依据 0三、施工方法 0四、施工工艺流程图 (3)五、施工措施 (4)六、施工计划安排 (5)七、机械设备布置措施 (5)八、文明施工 (6)九、劳动组织及劳动力人员计划安排 (7)十、现场布置 (9)十一、安全措施 (8)一、工程概况本工程为新建水厂工程，设计以陵水河为水源，在岸边新建湿式取水泵房一座，在陵水河取水段，在河中将原水提升至取水泵房管，经DN500球墨铸铁管输送至厂区经絮凝、沉淀、过滤、消毒后由送水泵房送给配水干管（DN600），与已建配水管网在接管点连通，形成配水干管连网供水，收益人口为11万人。
取水泵房设计规模为1.5万m³/d,新建一根DN600钢管重力引水，长42米。
设计新建净水厂供水规模1.5万m³/d，新建一根DN500球墨铸铁管的配水管道至城区已建的配水主干管。
一条从取水头部取水泵房至厂区的DN500的输配水管道。
其中穿越道路采用PE拖拉管施工。
二、编制依据1、业主提供的综合管线平面图；2、建设局提供的规划设计红线图；3、现场勘测。
三、施工方法1、定向钻机的施工工艺和施工优点（1）水平定向钻施工工艺地质勘察→穿越曲线设计→测量磁方位角→钻机就位钻导向孔→扩孔→回拖→环境保护→地貌恢复（2）水平定向钻的优点A、工程质量好。
穿越管线能够做到完全满足设计曲线和深埋，质量要求可靠。
B、有利于保护环境，不影响道路的正常通行。
C、施工人员相对少的多，采用人工开挖方法进行至少需要10-20人，而采用管道定向钻穿越技术只需7人。
D、施工占地相对较少，工期相对要短。
E、工程材料大为节省。
F、应用范围比较广泛，不受水流、气候和环境的影响，陆地、海上、市区以及河流的穿越均可采用。
2、钻导向孔（1）、本次穿越工程穿越段地理条件和地下管线复杂，根据现场勘察的实际情况，施工时钻机安置位置在椰林桥和规划路及厂区门口。
拖拉管施工方案范文一、拖拉管整体概述拖拉管是一种常见的管道施工方法，通过拉拽管道的方式，将管道安装在预先挖好的沟槽中。
相比传统的开挖方法，拖拉管施工具有施工速度快、环境破坏小等优点，广泛应用于城市道路、电力线路、通讯线路等领域。
二、施工前准备工作1.环境勘察：对施工区域进行详细的勘察，确认地下设施位置、管线走向、地质情况等。
2.施工方案设计：根据勘察结果，制定详细的施工方案，包括拖拉管的起止点、施工工序安排、工人配备等。
3.安全预防措施：制定相应的安全预防措施，确保施工过程中人员和设备的安全。
4.特殊设备准备：如需使用特殊设备进行施工，提前准备好，并将其操作人员培训合格。
三、施工步骤1.沟槽开挖：根据设计要求，在工地上开挖沟槽，确保沟槽的尺寸和位置符合要求。
2.准备管道：将管道与对应的配件进行连接，并做好标识，以便进行拖拉。
3.拖拉管道：使用拖拉机、起重机等设备，将管道拖入沟槽中，逐段拖拉，直至安装完成。
4.接头处理：管道拖入沟槽后，进行管道接头的处理，如清洗、涂抹密封胶等。
5.沟槽回填：管道安装完成后，对沟槽进行回填，确保沟槽的稳定性和安全性。
6.管道测试：对安装完成的管道进行测试，检查是否存在泄露、爆裂等问题。
7.竣工验收：完成施工后，进行竣工验收，确保施工质量符合设计要求。
四、施工注意事项1.施工现场安全：施工现场设立明显的警示标识，确保工人和设备的安全，避免事故发生。
2.管道检测：在施工前和施工过程中，对管道进行必要的检测，确保其质量符合要求。
3.管道防腐处理：根据需要，对管道进行防腐处理，以延长其使用寿命。
4.沟槽排水：在沟槽开挖和回填过程中，注意排水，确保沟槽内无积水。
5.施工进度控制：制定合理的施工计划，确保工期的控制，避免影响到周边的交通和生活。
六、施工后维护1.管道保护：施工完成后，加强对管道的维护，定期检查管道，及时清理杂物，防止管道堵塞。
2.巡检监测：定期对施工区域进行巡检，及时发现问题并进行处理，确保管道的正常运行。
拖拉管施工方案一、工程概述本工程拖拉管部分主要分布 :1、W23～W24李岸泾过河段，管径分为 DN600，管材均为 PE100，环刚度分 2 别为 S 2 ≥10KN/m ，长度： 53米。
管道标高在 -3.92～-3.76之间；2、W55～W56南直江过河段，管径分为 DN600，管材均为 PE100，环刚度分 2 别为 S 2 ≥10KN/m ，长度： 54米。
管道标高在 -3.76～-3.92之间；3、W82～W83姚家岗过河段，管径分为 DN800，管材均为 PE100，环刚度分 2别为 S 2 ≥10KN/m ，长度： 45米。
管道标高在 -3.96～-3.-4.01之间；二、编制依据1、《新建工程施工图设计》；2、《江苏省工程建设标准设计给水排水图集》（苏S01-2012）；3、《给水排水管道工程施工及验收规范》（GB50268-2008）；4、《埋地塑料排水管道工程技术规程》（CJJ143-2010）；5、《排水管道定向钻进敷设施工及验收规程》（试行）三、施工部署1、施工平面布置图项目部设置在 ***。
布置内容包括配电房、办公区、宿舍区、厕所等。
2、本工程方案项目管理采用项目经理负责制管理，由项目经理全权负责本项目的机械、材料和劳动力的组织及施工，具体项目管理机构如下： 3、本工程方案安全管理采用项目经理负责制管理，由项目经理全权负责本项目的安全施工和人员的组织落实工作，具体安全管理机构如下：4、主要施工机械及设备机械参数机械名称定向钻机 型号 数量 功率 使用部位 拖拉管道 拖拉管道 ZT-352 1 Φ200mm ～Φ860mm扩孔器凸轮式扩孔器1M3 履带式单斗挖掘机气割机 W-1001 1 1211 挖槽、修路 拖拉管道 电焊机 XD1-200 J2 2KVA 拖拉管道 经纬仪 测量放线 水准仪 S3-d抄平、沉降观测 四、拖拉管主要施工方法及要点本工程主要采用定向钻进拖拉法施工，主要工艺流程 :施工准备→控制井施工→定向轨迹设计→管道轴线测量放样→钻机定位→试钻→控向钻导向孔→多级扩孔→回拉管材→注浆填充→现场清理→撤场。
污水新建工程根据施工图纸设计要求,该工程的施工设计方案如下:一、工程概况：采用DN315HDPE管,总约612米,施工方法采用先拖管后沉井法施工。
二、工程测量放线：根据图纸和设计部门提供的点和数据,用全占仪准确地找出中轴路的管线位置，每10米打好木桩并且在桩顶定上铁钉，在此基础上每100米中心桩处10米外各打3根保护控制桩,以便在施工时中心桩被毁掉后随时能准确地找到该点的准确中心位置，保护桩打好后用砼浇牢所有桩，防止桩的移位。
并且在每根中心桩上都测量出高程做好记录，以备施工时候控制管道和井的位置和高程。
三、该工程的总体施工布局：临时设施和现场指挥部都设在现场，水平定向钻机首先放在中轴路的位置，先在银台路施工一段280M 试验管线，试验段施工完了解土质情况后，调整好机器后再施工第二段。
具体施工方法祥见以下的施工方案。
并且附有平面图。
四、DN315HDPE拖管施工组织设计：1、开工前准备:把所有该工程要用的机械、用具、都准备到位,并且维修保养好，所以人员都分配到岗位,并且组织所以技术人员研究图纸，并且到现场察看地形。
做好所有前期工作.2、测量放线：根据设计部门提供的点和数据，用激光经纬仪和测距仪准确地找出各段的顶进点中心的是收点的中心位置，并打好木桩和铁钉｛在硬质土面上可以用油漆标识}，方便钻机的定位与停放，同时可以达到较高的顶进精度。
如果长件的容许，可以将顶进入口处表面的泥土下挖800～~1200MM,降低钻机的入口角度,一是可以获得较长的直线度段，二是减少扩孔和加拖时的钻机的承载力，提高工作效率。
但在开挖顶点表面泥土时，也要考虑各种型号钻机动力头中心到地面的高度，用于控制出土后的管道管顶高度不大于1，为下道工序的精确安装，打下良好的基础。
3、钻进轨迹的设计根据设计要求和非开挖定向钻机的工作特点，我们在计算钻机线路的时候，要充分考虑到各个型号钻杆的自重及各土层端面的土质承载力，计算出容许偏移量，用于施工中指导施工人只对钻进精度的控制。
拖拉管施工技术方案一、总体设计方案拖拉管是一种将管道从一地拖拉到另一地的施工方法，适用于地下管道的铺设和更换，特别适合在已有道路或河道下方进行管道施工。
本方案旨在针对市城市排水管道的修复工作提出详细的拖拉管施工技术方案。
1.施工区域划分：根据工程图纸和实地勘测结果，将拖拉管施工区域划分为若干个段落，确保施工的高效性和连续性。
2.管线检修：在施工前需对原有排水管道进行全面检修，包括堵塞物的清理、维修和更换损坏部分。
3.设计拖拉方案：根据工程要求，设计拖拉管的方向和深度，确定最佳拖拉路径，避免地下管网和地下设施的破坏。
4.组织团队：组建由工程师、技术人员和施工人员组成的拖拉管施工团队，并确定每个人的职责和工作任务。
二、材料和设备准备1.拖拉机：根据施工要求选用适当的拖拉机，具备足够的动力和操作灵活性。
2.拖拉绳：选用高强度、耐磨损的合成材料拖拉绳，确保施工的安全可靠性。
3.定向工具：使用定向工具来确定拖拉管道的方向和深度，提高施工的准确性。
4.管道连接件：准备足够的管道连接件，以应对可能出现的管道损坏或连接不良的情况。
三、施工步骤1.准备工作：清理施工区域，确保施工现场干净整洁，并设置必要的安全警示标志。
2.拆除原有管道：使用特殊工具和设备拆除原有排水管道，并清理拆除后的残余物。
3.定向工具：使用定向工具确定新管道的拖拉方向和深度，并标记在施工区域。
4.拖拉管道：将新的排水管道连接好，并用拖拉绳将管道拖拉到设定的深度和方向。
5.管道连接和固定：在适当的位置插入连接件，并使用水泥或其他材料进行固定，确保管道连接稳固。
6.断路和接通：根据原有管道的位置和布局，确定新管道的断路位置，并进行断路和接通工作。
7.清理和回填：清理施工现场，并进行必要的回填工作，确保地面恢复平整。
四、安全措施和质量控制1.安全措施：在施工现场设置警示标志，保持施工区域的通风和明亮，严格执行安全操作规程，提供足够的安全防护设备。
2.质量控制：在拖拉管施工过程中，严格按照设计方案和工程要求进行施工，定期进行质量检查和验收，确保工程质量。
拖拉管施工方案文库一、工程概况与目标本工程旨在通过拖拉管施工方法完成预定的管道铺设任务。
工程地点为[具体地点]，涉及的主要管道材料为[具体材料]，管道直径为[具体直径]，总长度约为[具体长度]。
工程的主要目标是在确保安全、质量的前提下，按照预定的工期完成管道的铺设，以满足用户的需求。
二、施工前准备工作现场勘查：对施工现场进行详细勘查，了解地形、地貌、地下水位、交通等情况，为后续施工提供基础数据。
施工方案编制：根据现场勘查结果，编制详细的施工方案，包括施工流程、施工方法、施工机械等。
材料准备：按照施工计划，提前采购所需的管道材料、连接件、辅助材料等，确保材料质量符合要求。
人员培训：对施工人员进行安全培训和技术培训，确保他们熟悉施工流程和操作方法。
三、拖拉管施工工艺沟槽开挖：按照设计要求，进行沟槽开挖，确保沟槽的坡度、宽度、深度等符合规范要求。
管道安装：采用拖拉管施工方法，将管道拖拉至预定位置，然后进行管道连接和固定。
回填夯实：管道安装完成后，进行沟槽回填，确保回填材料的质量和密实度符合规范要求。
四、安全施工措施设立安全警示标志：在施工现场设立明显的安全警示标志，提醒施工人员和过往行人注意安全。
加强现场管理：对施工现场进行严格管理，确保施工人员遵守安全操作规程，防止意外事故发生。
配备安全设施：为施工人员配备必要的安全设施，如安全帽、安全带、防护鞋等。
五、质量控制要点材料检验：对进场的管道材料、连接件等进行质量检验，确保材料质量符合设计要求。
过程控制：对施工过程中的关键环节进行严格控制，如沟槽开挖的坡度、深度等，管道安装的对接间隙、固定方式等。
验收标准：按照相关标准和规范要求，对完成的管道进行验收，确保管道质量符合要求。
六、工程进度安排根据工程实际情况和用户需求，制定详细的工程进度计划，包括各个施工阶段的开始时间、结束时间等。
同时，根据实际情况及时调整进度计划，确保工程按时完成。
七、人员与材料计划人员计划：根据施工进度计划，合理安排施工人员的数量和工作时间，确保施工任务能够按时完成。
电力管线拖拉管施工方案1. 引言本文档旨在提供一个针对电力管线拖拉管施工的详细方案。
本方案将介绍拖拉管施工的基本原理、工程准备、施工步骤和安全措施等内容，以确保电力管线拖拉管施工的安全和高效进行。
2. 拖拉管施工原理拖拉管是一种常用的方法用于电力管线的敷设。
其原理是通过牵引导线拖拉管道，使其沿指定路径移动，并最终将管道安装到预定位置。
拖拉管施工的主要步骤包括制定施工计划、设置拖拉点、定位引线、拖拉管道等。
3. 工程准备在拖拉管施工前，需要进行充分的工程准备工作。
以下是几个关键的准备步骤：•评估施工区域：对施工区域进行评估，包括地形、水文地质条件、管线走向等因素的分析，以确定最佳施工方案。
•确定设计参数：根据设计要求和施工条件，确定拖拉管线的设计参数，包括管道材料、直径、管道间距等。
•准备设备和材料：根据实际需要，准备必要的拖拉设备和工具，以便施工过程中使用。
4. 施工步骤4.1. 制定施工计划在进行拖拉管施工前，应制定详细的施工计划。
施工计划应包括以下内容：•施工时间安排：根据施工任务和工期要求，制定合理的施工时间安排。
•施工队伍组织：确定施工队伍成员，并分配各项任务和职责。
•施工流程规划：按照施工步骤，制定详细的施工流程规划。
拖拉点是通过施工区域中设立的固定点来进行管道的拖拉。
拖拉点的设置应满足以下要求：•确定位置：根据管道设计和地形条件，在施工区域中选择适当的位置设置拖拉点。
•确保稳定：确保拖拉点稳定，能够承受拖拉力的作用，并防止拖拉点的位移。
4.3. 定位引线定位引线是拖拉管道的关键步骤，它确定了管道的路径和方向。
定位引线的设置应满足以下要求：•建立引线起点：在拖拉点附近的适当位置，建立引线起点。
•设置引线测量点：根据设计要求，在拖拉路径上设置适当数量的引线测量点。
•测量和标记：使用测量设备进行引线测量，并在引线上进行标记，以确保管道沿着预定路径拖拉。
拖拉管道是拖拉管施工的最后一步，主要包括以下几个步骤：•连接管道：将拖拉设备与管道连接，确保连接牢固。
拖拉管施工技术方案葵涌XXX污水支管网工程拖拉管施工技术方案编制:审核:批准:编制单位: 上海市基础工程集团有限公司二O—五年月目录第一章编制原则和编制依据.................. 错误!未定义书签1.1、编制原则............................. 错误!未定义书签1.2、编制依据............................. 错误!未定义书签第二章工程概况及地质条件分析.............. 错误!未定义书签2.1 工程简介............................... 错误!未定义书签2.2、地质条件及水文状况................... 错误!未定义书签第三章工程目标和技术要求.................. 错误!未定义书签3.1、工程目标............................. 错误!未定义书签3.2、技术要求............................. 错误!未定义书签第四章施工布署............................ 错误!未定义书签4.1、施工工期............................. 错误!未定义书签4.2、施工任务划分......................... 错误!未定义书签4.3、劳动力配置........................... 错误!未定义书签4.3、施工机械配置......................... 错误!未定义书签4.3、施工材料配置......................... 错误!未定义书签4.5、施工现场平面布置..................... 错误!未定义书签第五章施工工艺和施工方法.................. 错误!未定义书签4.1、施工工艺流程......................... 错误!未定义书签4.2、施工准备............................. 错误!未定义书签4.3、测量放线............................. 错误!未定义书签4.4、控制井施工.......................... 错误!未定义书签4.5、导向孔钻进.......................... 错误!未定义书签4.6、预扩孔及回扩........................ 错误!未定义书签4.7、回拖施工............................ 错误!未定义书签4.8、检查井.............................. 错误!未定义书签4.9、路面恢复和场地清理 .................. 错误!未定义书签4.10、技术保证措施....................... 错误!未定义书签第六章安全生产体系....................... 错误!未定义书签6.1、安全生产目标: .......................................... 错误!未定义书签6.2、安全生产管理原则 .................... 错误!未定义书签6.3、安全管理组织架构 .................... 错误!未定义书签6.4、安全管理措施........................ 错误!未定义书签6.5、安全保护措施........................ 错误!未定义书签6.6、场地安全防护措施 .................... 错误!未定义书签第七章环保与文明施工措施................. 错误!未定义书签7.1 环境保护............................... 错误!未定义书签7.2 文明施工............................... 错误!未定义书签第一章编制原则和编制依据1.1、编制原则1、在认真地阅读理解招标文件、施工图纸、参考资料、图纸会审的基础上, 结合现场踏勘所了解和掌握的情况, 按照科学、求实、先进的原则编制本施工组织设计。
2、施工组织综合考虑地形、地质、水文和气象等因素, 合理组织人员、设备结构, 保证工程顺利、均衡生产。
3、采用流水施工方法和网络计划技术, 制定合理的施工组织方案, 以进行有节奏、均衡、连续地施工。
落实季节性施工的措施, 科学安排雨季施工项目, 确保能连续施工。
4、科学地安排施工顺序, 突出控制工期的工程项目, 作到保证重点、统筹安排。
5 、采用新技术、新材料、新设备、新工艺, 尽量使用先进技术和施工设备进行施工。
6、提出确保工程质量的技术措施和施工安全措施。
以减少占用道路、公用设施为原则, 尽可能避免扰民。
减少干扰正常交通为原则, 保证交通线路的安全通畅。
7、在满足施工需要的前提下, 尽量减少临时设施, 合理储备物资, 减少物资运输量; 合理布置施工平面图, 减少用地, 以节约基建费用, 降低工程成本。
8、在施工过程中, 严格按照业主提出的技术规范和标准进行施工, 确保工程管理、工程质量、工程造价和工程进度达到业主满意, 争创优质工程, 文明工地。
1.2、编制依据1、依据设计研院提供的施工图纸及本工程的招投标文件和现行国家、行业及地方施工技术规范及有关规定2、本公司类似工程的施工经验及IS0—9002 企业质量标准文件及标准化现场施工管理的有关细则。
《城镇给水排水技术规范》( GB50788- )《工程测量规范》GB50026-93《定向钻孔拖拉法工程施工及验收技术规程》试行版( 上海)给水排水管道工程施工及验收规范》GB50268- 《市政排水管渠工程质量检验评定标准》CJJ3-90 《埋地聚氯乙排水管道管道工程技术规程》CECS1645-埋地钢塑复合缠绕排水管材》QB/T 2783-《埋地排污、废水用硬聚氯乙烯管材》GB/T10002.3-1996 《注浆技术规程》YSJ211-92YBJ44-92《施工现场临时用电安全技术规范》JGJ46- 《建筑机械使用安全技术规程》JGJ33- 《建设工程施工现场供用电安全规范》GB50194-93第二章工程概况及地质条件分析2.1 工程简介深圳市大鹏新区污水支管网工程, 以现状道路、现状排水管网、污水处理厂配套干管等为基础, 结合片区污水管网规划, 以雨污分流制为指导思想, 把排水系统尽量以分流制加以完善, 形成工程区域排水管网完善设计施工方案, 将收集到的污水汇集到临时污水处理站, 充分发挥污水处理厂及配套干管的功能。
本方案为大鹏新区葵涌街道XXX 污水支管网工程拖管施工方案, 主要施工范围为污水支管网TW71~TW72 过路管段施工。
2.2、地质条件及水文状况1、地质资料本区地质构造以断裂构造为主, 根据钻探资料, 场地内没有发现构造岩。
场地基岩以燕山期花岗岩(丫53(1))分布于整个场地。
根据地质钻探资料（原地面为± 0） ZK25 素填土（ 0~－3m）、淤泥质填土（－3m~－8m）、ZK26 素填土（ 0~－3m）、淤泥质粉土（－3m~－6m）、砾质粘性土（－6m~－8m）。
2、水文状况由于本区位置濒海, 台风的影响较显著, 本区的降水主要是锋面雨,其次是台风雨。
全区平均最大暴雨量为282mm/d, 最大值达385.8mm/d, 历年平均降水量1800mm~2200mm 。
降水主要集中在夏季（占45%~47%）和秋季（占34%~36%）, 其次是春季（占12%~16%）, 冬季为旱季（占4%左右）。
第三章工程目标和技术要求3.1、工程目标1、依据合同文件要求, 按国家质量标准和深圳市有关质量规定进行施工, 严格按照深圳市建设工程竣工验收备案制实行, 确保本工程质量达到规范要求以及及验标要求, 分项工程全部合格。
2、安全生产以现行考核指标为依据, 评定合格, 杜绝重大恶性事故发生, 确保无重大伤亡安全事故,无重大设备事故、管线事故, 确保周围交通畅通, 争创深圳市文明工地。
3、根据工程实际情况, 施工过程中选择合理的流水节拍, 确保拖拉管施工如期完成, 而不影响其它工序的开展, 使得整个工程的总工期不受影响。
3.2、技术要求根据设计要求, 本工程中污水过路管TW71~TW72 段施工采用二程式拖拉法施工, 管材采用PE 平壁管, 管径400mm; 其余段落采用开挖施工。
其它技术要求:①两个监测控制点之间的管内底高程应控制在+30mm〜-50mm;②管段高程监测控制点布置不大于3m③扩孔孔径不大于设计管径的 1.1〜1.3 倍第四章施工布署4.1、施工工期本阶段拖拉管施工范围较小, 为不影响工程总进度计划, 在不影响周边企业运作、居民休息情况下, 施工计划工期20 天。
4.2、施工任务划分在项目经理安排下, 施工队长负责现场施工、施工技术员负责把关施工质量; 施工队组的选择上, 抽调长期与我单位合作的施工经验丰富的拖管施工队伍, 承担本工程的施工任务, 所有进入本工程的管理人员、技术人员以及特殊岗位人员均具有相应的岗位资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
证书和与之相对应的技术职称，在项目经理的领导下，各岗位人员分工明确，责任明确。
4.3、劳动力配置4.3、施工机械配置资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
4.3、施工材料配置4.5、施工现场平面布置（一）XXX拖拉管施工平面图管道施工现场的平面布置主要结合场地条件以及建设单位总体要求，充分考虑拖拉管不同施工阶段的施工特点与实际需求，并以充分利用现有资源为原则因地制宜地进行施工总平面布置。
本段工程施工主要为利用原施工现场布置。
拖管施工由于工期短，路线长的特点，我项目以原场地利用原则（即利用原顶管、开挖管的便道、围护）第五章施工工艺和施工方法4.1、施工工艺流程4.2、施工准备㈠、施工机械调试在施工任务单前，施工机械检查和调试，确保机械正常运转合格情况下方可进场，在施工前我们必须查阅和了解钻机系统操作规程,应知道1撇场二在紧急情况下该如何准备。
㈡、进场复核在运输设备到现场之前，应该对现场进行检查。
检查项目一般为：路面的坡度，高程的变化和障碍，地下设施的标记，到现场的交通和道路情况、土层的种类和条件，管线定位探测的可能干扰源。
施工队进场后，不得马上施工。
必须对导向施工图进行复核对现有管网进行复查，复查结果是否与施工图一致，如有差异，必须与技术人员协商解决，不得盲目施工。
㈢、管材检查本次穿越的污水管由厂家负责拼接和加固，在进行拉管时必须对管径、长度、材质、接头的强度进行检查，确认无误后方可拉管。
