阀门泄漏标准

api6d硬密封球阀泄漏等级标准摘要：1.API6D硬密封球阀概述2.硬密封球阀的泄漏等级标准3.泄漏等级标准在API6D硬密封球阀中的应用4.影响泄漏量的因素5.确保低泄漏率的方法6.总结正文：API6D硬密封球阀是一种高品质的阀门，广泛应用于石油、天然气、化工等领域。

它具有出色的密封性能和可靠的安全性能，因此在高压、高温、高腐蚀等苛刻工况下得到了广泛应用。

本文将详细介绍API6D硬密封球阀的泄漏等级标准，以及如何确保低泄漏率。

一、API6D硬密封球阀概述API6D硬密封球阀是一款遵循美国石油学会API 6D标准设计的阀门，具有高性能、高可靠性、长寿命等特点。

其主要特点是金属硬密封，可以实现零泄漏，适用于各种严苛的工况。

二、硬密封球阀的泄漏等级标准硬密封球阀的泄漏等级标准主要参考了ASME B16.34和API 6D等相关标准。

根据这些标准，硬密封球阀的泄漏等级分为以下几类：1.零泄漏：阀门在规定的试验压力下，无气体或液体泄漏。

2.微泄漏：阀门在规定的试验压力下，泄漏率低于10^-5斯托/秒（STP）。

3.低泄漏：阀门在规定的试验压力下，泄漏率低于10^-3斯托/秒（STP）。

4.中泄漏：阀门在规定的试验压力下，泄漏率低于10^-2斯托/秒（STP）。

5.高泄漏：阀门在规定的试验压力下，泄漏率高于10^-2斯托/秒（STP）。

三、泄漏等级标准在API6D硬密封球阀中的应用在API6D硬密封球阀的设计和制造过程中，遵循泄漏等级标准是非常重要的。

通过对阀门密封结构、阀杆密封、驱动装置等方面的优化，可以有效降低泄漏率，确保阀门的安全性能和使用寿命。

四、影响泄漏量的因素1.阀门设计：包括阀门结构、密封材料、阀杆密封等。

2.工况条件：如压力、温度、介质特性等。

3.驱动方式：手动、气动、电动等。

4.维护和保养：定期对阀门进行检查、清洁、更换密封件等。

五、确保低泄漏率的方法1.选择合适的阀门设计：根据实际工况选择适合的阀门结构、密封材料等。

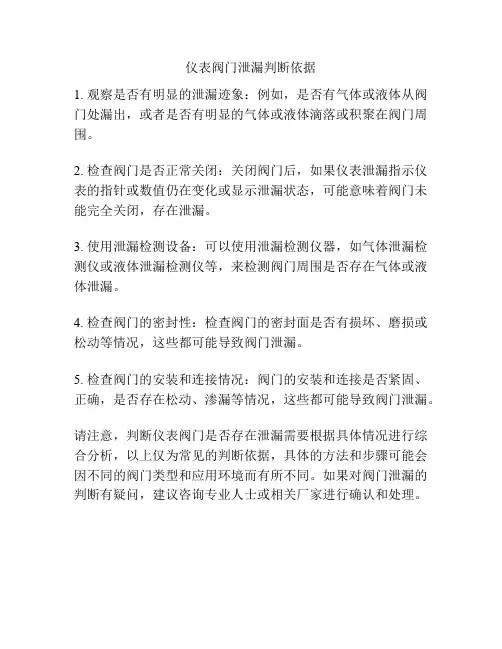

仪表阀门泄漏判断依据
1. 观察是否有明显的泄漏迹象：例如，是否有气体或液体从阀门处漏出，或者是否有明显的气体或液体滴落或积聚在阀门周围。

2. 检查阀门是否正常关闭：关闭阀门后，如果仪表泄漏指示仪表的指针或数值仍在变化或显示泄漏状态，可能意味着阀门未能完全关闭，存在泄漏。

3. 使用泄漏检测设备：可以使用泄漏检测仪器，如气体泄漏检测仪或液体泄漏检测仪等，来检测阀门周围是否存在气体或液体泄漏。

4. 检查阀门的密封性：检查阀门的密封面是否有损坏、磨损或松动等情况，这些都可能导致阀门泄漏。

5. 检查阀门的安装和连接情况：阀门的安装和连接是否紧固、正确，是否存在松动、渗漏等情况，这些都可能导致阀门泄漏。

请注意，判断仪表阀门是否存在泄漏需要根据具体情况进行综合分析，以上仅为常见的判断依据，具体的方法和步骤可能会因不同的阀门类型和应用环境而有所不同。

如果对阀门泄漏的判断有疑问，建议咨询专业人士或相关厂家进行确认和处理。

阀门泄漏等级标准阀门泄漏等级标准是指针对阀门泄漏情况所做出的评定标准，它对于阀门的密封性能和安全性具有重要意义。

阀门泄漏等级标准通常由国家标准或行业标准来规定，其目的是为了确保阀门在使用过程中能够保持良好的密封性能，避免泄漏给生产和生活带来不利影响。

首先，阀门泄漏等级标准通常包括了几个重要的方面，包括泄漏量、泄漏形式、泄漏测试方法等。

其中，泄漏量是指在一定时间内通过阀门密封面积的泄漏流量，通常以单位时间内泄漏的气体或液体体积来表示。

泄漏形式则是指泄漏的方式，可以是气体泄漏、液体泄漏或是气体与液体的复合泄漏。

而泄漏测试方法则是用来检测阀门泄漏情况的方法，包括压力测试、真空测试、气密性测试等。

其次，阀门泄漏等级标准的制定对于不同类型的阀门有着不同的要求。

例如，对于高压阀门来说，其泄漏等级标准通常要求更加严格，因为高压环境下泄漏可能会导致严重的安全事故。

而对于低压阀门来说，其泄漏等级标准相对要宽松一些，但也需要符合相应的国家标准和行业标准。

另外，阀门泄漏等级标准的制定也需要考虑到阀门的使用环境和介质特性。

不同的介质对阀门的密封性能有着不同的要求，有些介质对泄漏非常敏感，因此需要更加严格的泄漏等级标准来保证阀门的安全性能。

同时，阀门在不同的使用环境下也会受到温度、压力、腐蚀等因素的影响，这些因素也需要考虑进去。

最后，阀门泄漏等级标准的制定和执行需要相关部门和企业严格遵守，以确保阀门的使用安全性。

对于生产企业来说，他们需要严格按照标准要求来生产阀门，并进行相应的泄漏测试和检测。

而对于使用单位来说，他们需要在使用阀门时定期进行检测和维护，确保阀门的密封性能符合标准要求。

综上所述，阀门泄漏等级标准对于保障阀门的密封性能和安全性具有重要意义。

通过严格的标准要求和测试方法，可以有效地减少阀门泄漏给生产和生活带来的不利影响，保障设备和人员的安全。

因此，相关部门和企业应该高度重视阀门泄漏等级标准的制定和执行，确保阀门的使用安全性和可靠性。

调节阀的泄露标准GB/T4213-92 泄漏量等级（符合 ANSI/FCI 70-2-1991）注：①△P以KPa为单位。

②D为阀座直径，以mm为单位。

③对于可压缩流体体积流量,绝对压力为101.325KPa和绝对温度为273K的标准状态下的测定值。

④试验程序“1”表示△P＝0.35MPa、介质为水；试验程序“2”表示△P等于工作压差、介质为水或气体。

GB/T4213-92 Ⅵ级泄漏量等级（符合 ANSI/FCI 70-2-1991）注：分钟气泡数是用外径6mm、壁厚1mm的管子垂直浸入水下5～10mm深度的条件下测得的，管端表面应光滑，无倒角和毛刺。

②如果阀座直径与表列值之一相差2mm以上，则泄漏系数可假设泄漏量与阀座直径的平方成正比的情况下通过类推法取得。

80 100 150 200 250 300 350 400 0.901.704.006.7511.116.021.628.46112745－－－－注：①每分钟气泡数是用外径6mm、壁厚1mm的管子垂直浸入水下5～10mm深度的条件下测得的，管端表面应光滑，无倒角和毛刺。

②如果阀座直径与表列值之一相差2mm以上，则泄漏系数可假设泄漏量与阀座直径的平方成正比的情况下通过类推法取得。

额定容量按计算公式条件△P＜·P1 △P≥·P1液体气体Qg＝4.73Kv表中：Q1———液体流量，m3/hQg——标准状态下的气体流量，m3/hKV———额定流量系数Pm＝，KPa。

阀门泄漏等级标准阀门泄漏等级标准是指根据阀门泄漏的程度和对环境的影响，将阀门泄漏分为不同等级，并制定相应的标准和要求。

阀门泄漏是指阀门在关闭状态下，由于密封不严或者其他原因导致介质泄漏到外部环境的现象。

阀门泄漏等级标准的制定对于确保工业生产和环境保护具有重要意义。

首先，阀门泄漏等级标准根据泄漏的程度进行划分。

一般来说，阀门泄漏等级分为几个等级，比如轻微泄漏、中等泄漏、严重泄漏等。

轻微泄漏是指泄漏量较小，对环境影响较小，中等泄漏是指泄漏量适中，对环境有一定影响，严重泄漏是指泄漏量较大，对环境影响严重。

不同等级的泄漏需要采取不同的措施来加以控制和处理。

其次，阀门泄漏等级标准还需考虑泄漏对环境的影响。

泄漏对环境的影响取决于泄漏的介质性质、泄漏的速度和泄漏的地点等因素。

一些有毒、有害或者腐蚀性的介质泄漏会对环境和人体健康造成严重影响，因此对于这类泄漏需要更加严格的控制和处理要求。

此外，阀门泄漏等级标准还需要考虑阀门的使用环境和行业标准。

不同行业对于阀门泄漏的要求有所不同，比如在化工行业对于阀门泄漏的要求会更加严格，而在一般工业生产中对于阀门泄漏的要求可能相对较低。

同时，阀门的使用环境也会对泄漏等级标准产生影响，比如在高温、高压环境下对于阀门泄漏的要求会更高。

综上所述，阀门泄漏等级标准的制定需要考虑泄漏的程度、对环境的影响、阀门的使用环境和行业标准等因素。

通过科学合理的标准和要求，可以有效地控制和处理阀门泄漏，确保工业生产的安全和环境的保护。

同时，阀门制造商和使用单位也应严格遵守相关标准和要求，保证阀门的质量和安全性，最大限度地减少阀门泄漏对环境和人体健康造成的影响。

阀门的密封性及泄漏标准阀门的密封性能是考核阀门质量优劣的主要指标之一。

阀门的密封性能主要包括两个方面，即内漏和外漏。

内漏是指阀座与关闭件之间对介质达到的密封程度，考核内漏的标准我国有两个。

一个是国家技术监督局于1992年12月发布的，1993年6月1日开始实施的国家标准GB／T 13927-1992《通用阀门压力试验》。

这个标准是参照采用国际标准IS05208-1 982《工业阀门的压力试验》制订的；另一个是原机械工业部发布的JB／T9092-1999《阀门的试验与检验》，这个标准是参照APl598—1986《阀门的检查和试验》制订的。

GB／T13927-1992适用于一般工业用阀门的检验；JB／T9092—1999适用于石油工业用阀门的检验。

外漏是指阀杆填料部位的泄漏、中法垫片部位的泄漏及阀体因铸造缺陷造成的渗漏，外漏是根本不允许的。

如果介质不允许排人大气，则外漏的密封比内漏的密封更为重要。

因此，阀门的密封结构对阀门的选用影响很大。

如果没有发现阀门泄漏，或者发现阀门的泄漏量是在允许值范围内，则该阀门被认为对介质是达到密封。

对于某一用途的阀门的最大允许泄漏量即作为阀门的泄漏标准。

1．GB／T l3927--1992的密封试验要求密封试验的最大允许泄漏量见表2-1的规定。

表2-1中的泄漏量只适用于向大气排放的情况。

A级适用于非金属弹性密封阀门，8、C、D级适用于金属密封阀门。

其中，8级适用于比较关键的阀门，D级适用于一般的阀门。

各类阀门的最大允许泄漏量(等级)应按有关产品标准的规定。

如果有关标准未作具体规定，则非金属弹性密封阀门按A级要求，金属密封阀门按D级要求。

2．JB／T9092--1999的密封试验要求对于壳体试验和上密封试验，不允许有可见的渗漏。

如果试验介质为液体，则不允许有明显可见的液滴或表面潮湿。

如果试验介质是空气或其他气体，则按所制订的试验检漏，应无气泡漏出。

试验时应无结构损伤。

对于低压密封试验和高压密封试验，不允许明显可见的泄漏通过阀瓣、阀座与阀体接触面等处，并无结构上的损坏。

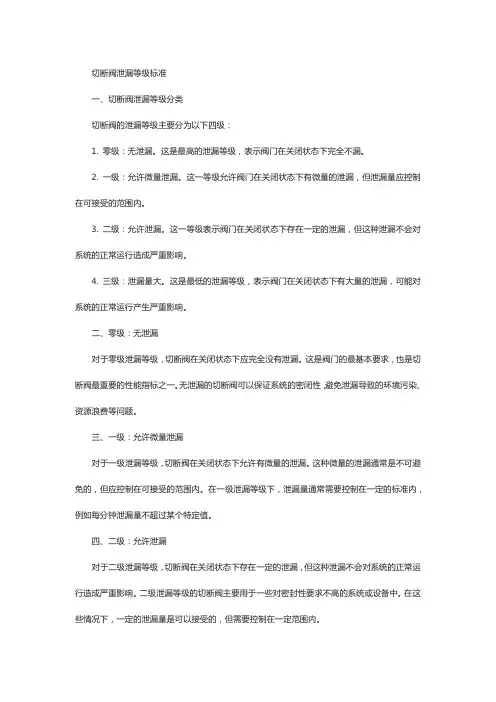

切断阀泄漏等级标准一、切断阀泄漏等级分类切断阀的泄漏等级主要分为以下四级：1. 零级：无泄漏。

这是最高的泄漏等级，表示阀门在关闭状态下完全不漏。

2. 一级：允许微量泄漏。

这一等级允许阀门在关闭状态下有微量的泄漏，但泄漏量应控制在可接受的范围内。

3. 二级：允许泄漏。

这一等级表示阀门在关闭状态下存在一定的泄漏，但这种泄漏不会对系统的正常运行造成严重影响。

4. 三级：泄漏量大。

这是最低的泄漏等级，表示阀门在关闭状态下有大量的泄漏，可能对系统的正常运行产生严重影响。

二、零级：无泄漏对于零级泄漏等级，切断阀在关闭状态下应完全没有泄漏。

这是阀门的最基本要求，也是切断阀最重要的性能指标之一。

无泄漏的切断阀可以保证系统的密闭性，避免泄漏导致的环境污染、资源浪费等问题。

三、一级：允许微量泄漏对于一级泄漏等级，切断阀在关闭状态下允许有微量的泄漏。

这种微量的泄漏通常是不可避免的，但应控制在可接受的范围内。

在一级泄漏等级下，泄漏量通常需要控制在一定的标准内，例如每分钟泄漏量不超过某个特定值。

四、二级：允许泄漏对于二级泄漏等级，切断阀在关闭状态下存在一定的泄漏，但这种泄漏不会对系统的正常运行造成严重影响。

二级泄漏等级的切断阀主要用于一些对密封性要求不高的系统或设备中。

在这些情况下，一定的泄漏量是可以接受的，但需要控制在一定范围内。

五、三级：泄漏量大对于三级泄漏等级，切断阀在关闭状态下有大量的泄漏。

这种泄漏可能会对系统的正常运行产生严重影响，例如导致系统压力下降、能源浪费等问题。

三级泄漏等级的切断阀主要用于一些对密封性要求不高的场合，或者作为临时使用的替代品。

六、可视检查法可视检查法是一种通过观察来判断切断阀泄漏情况的方法。

这种方法适用于所有级别的泄漏检测，但主要用于零级和一级泄漏等级的检测。

在可视检查法中，检查人员通过直接观察或使用放大镜等工具来观察切断阀的密封面是否存在泄漏痕迹。

如果发现泄漏痕迹，则说明阀门存在泄漏情况。

阀门泄漏标准一、API Std 598 -996第7版阀门的检查和试验1.1.1本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、碟阀的检查、检验，补充检验和压力试验的要求，上述各类阀门为弹性密封，非金属（如陶瓷）密封和金属-金属密封, 弹性密封是指：a. 软密封、固体和半固体润滑脂类（如油封旋塞阀）；b. 软密封与金属密封的组合；c. 设计的满足表5规定的弹性密封泄漏率的任何其它阀门。

表5密封试验最大允许泄漏率注:a. 对于液体试验，1毫升相当于16滴。

b. 在规定的最短试验持续时间内（表4略）无泄漏，对于液体试验，“ 0”滴表示在每个规定的最短试验时间内无可见泄漏，对于气体试验“0”气泡表示在每个规定的最短试验持续时间内泄漏量小于1个气泡。

c. 最大允许泄漏率应是公称通经，每英寸每分钟0.18i n3（3cm3）.d. 最大允许泄漏率应是公称通经，每英寸每小时 1.5标准in3（0.042m3）.e. 对于规格大于NPS24的止回阀，允许的泄漏率应由采购方与制造厂商定。

软座阀门和润滑型旋止阀的泄漏不得超过ISO5208A率（不得有可见泄漏），金属座阀门的泄漏率不得超过ISO5208D 率。

二、API Std 600-2001 第11 版ISO10434: 1998ANSI/API Std 600-2001石油和天然气工业用阀盖螺栓连接的钢制闸阀1 适用范围本标准包括的公称直径DN为：25、32、40、50、65、80、100、150、250、300、350、400、450、500、600适用的压力等级PN为：20、50、110、150、260、420 适用的压力磅级为：150、300、600、900、1500、25007.1.2密封面密封试验7.1.2.4超过密封试验持续时间后，通过阀座的最大允许泄漏率应符合相应的表17或表18,对于气体试验，零泄漏指超过规定的试验持续时间，泄漏小于3 mm3（1个泡），对于液体试验，零泄漏指超过规定的试验时间，无可见泄漏。
