1、箱体总成；2、压缩机罩板；3、ST4.2X12自攻螺钉；4、左调平脚；5、接水盘；6、压缩机装配件；7、压缩机固定压板；8、压机减震垫；9、M4X8螺钉；10、电源线；11、压缩机底板；12、脚轮；13、脚轮销；14、底蒸发器压板15、M5x16自攻锁紧螺钉；16、ST3.5X16自攻螺钉；17、冷冻蒸发器；18、电容；19、电动切换阀；20、右调平脚；21、下铰链；22、蒸发器左固定架；23、蒸发器右固定架；24、制冰盒塑料滑道；25；感温头罩；26；ST4.2X16自攻螺钉；27、变温轨道滚轮；28、变温左轨道；29、变温右轨道；30、中铰链31、变温室风道；32、果菜盒；33、变温室风扇34、排水口插杆；35、果菜盒盖组件；36、折叠玻璃搁架座组件；37、玻璃搁架及酒架组件；38、LED灯罩；39、LED灯控制板；40、顶盖装饰板；41、门灯开关；42、冷冻上抽屉（左备用）；43、上铰链；44、主控板；45、ST3.5X12自攻螺钉；46、铰链盖；47、主控板盒盖；48、冷藏门端盖盖板；49、ST2.9X10自攻螺钉；50、ST2.9X6自攻螺钉；51、显控板；52、显控板安装架；53、上门上搁架翻盖；54、上门上搁架；55、冷藏发泡门体；56、冷藏门封条组件；57、上门小搁架；58、蛋架；59、上门下搁架；60、门自锁；61、变温发泡门体；62、变温抽屉；63、变温门封条组件；64、冷冻发泡门体；65、冷冻门封条组件；66、制冰格竖搁架；67、冷冻上抽屉(右）；68、旋转制冰格组件；69、内门封挡板；70、储冰盒；71、蒸发器下装饰条；72、冷冻中抽屉；73、冷冻下抽屉；74、冷冻竖内门封；75、冷冻横内门封；76、接地线垫圈；二、制冷系统：1.制冷系统原理如下图：图1制冷系统原理图BCD-260TGE冰箱为三门三系统冰箱。
制冷系统部件按制冷剂流向依次为压缩机、左冷凝器、防凝露管、右冷凝器、干燥过滤器、电动切换阀、毛细管、蒸发器、储液器和回气换热器。

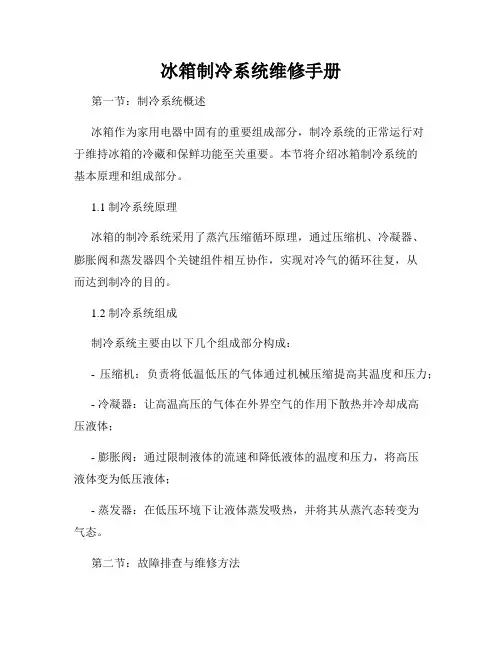

冰箱制冷系统维修手册第一节：制冷系统概述冰箱作为家用电器中固有的重要组成部分，制冷系统的正常运行对于维持冰箱的冷藏和保鲜功能至关重要。
本节将介绍冰箱制冷系统的基本原理和组成部分。
1.1 制冷系统原理冰箱的制冷系统采用了蒸汽压缩循环原理，通过压缩机、冷凝器、膨胀阀和蒸发器四个关键组件相互协作，实现对冷气的循环往复，从而达到制冷的目的。
1.2 制冷系统组成制冷系统主要由以下几个组成部分构成：- 压缩机：负责将低温低压的气体通过机械压缩提高其温度和压力；- 冷凝器：让高温高压的气体在外界空气的作用下散热并冷却成高压液体；- 膨胀阀：通过限制液体的流速和降低液体的温度和压力，将高压液体变为低压液体；- 蒸发器：在低压环境下让液体蒸发吸热，并将其从蒸汽态转变为气态。
第二节：故障排查与维修方法冰箱在长时间使用过程中可能会出现各种故障，本节将列举最常见的几种故障，并提供相应的排查和维修方法。
2.1 制冷效果不佳若发现冰箱制冷效果下降或不存在制冷现象，可以根据以下步骤进行排查：- 检查电源是否正常通电；- 检查压缩机是否正常运行，听是否能听到压缩机发出的正常声音；- 检查冷凝器是否有堵塞现象，需清理冷凝器上的灰尘或杂物；- 检查蒸发器是否结霜，需除霜处理。
2.2 制冷不均匀若冰箱内部部分区域温度不均匀，可以进行以下排查步骤：- 检查蒸发器的通风口是否被堵塞，需清理通风口；- 检查风扇是否正常运转，需更换或修复风扇；- 检查冷凝器是否存在严重的冷凝剂泄漏问题，需联系专业技术人员进行维修。
2.3 制冷噪音过大若冰箱制冷时发出异常响声，可进行以下排查和处理：- 检查压缩机是否存在异常震动，需检查并更换压缩机；- 检查管道连接是否牢固，需进行重新连接或更换松动的管道；- 检查冷凝器是否清洁，清理冷凝器上的灰尘和杂物。
第三节：维护保养与注意事项为了确保冰箱制冷系统的正常运行和延长其使用寿命，我们需要注意以下几个维护保养和使用注意事项。
目录前言1.电冰箱的原理和结构1.1 制冷系统1.2 电气系统1.3 箱体结构2. 电冰箱主要技术性能及其测定2.1 安全性能2.2 制冷性能2.3 其它性能3. 电冰箱故障检修3.1 电冰箱故障检修方法3.2 电冰箱故障检修程序3.3 电冰箱常见故障检修3.4 R134a系统检修关键注意事项前言本系列冰箱共三种型号：BCD－210，BCD－231和BCD－261，为下冷冻室双温单控双门直冷式冰箱，主要特点和技术参数分列如下：1.主要特点：a.双绿色无氟✧制冷剂： R134α✧发泡剂 ：环戊烷b.超节能✧每百升24小时耗电仅0.35度(kW∙h)左右✧节能约50%c.超静音✧静达37分贝，大大低于国家标准✧超静音压缩机✧特设消音器✧高科技防振设计d.超长寿命✧15年品质不变✧高标准零部件，经久耐用✧整体式箱体结构，简洁强劲✧门体整体发泡，结实耐用不变形✧平板喷涂工艺e.超长断电保鲜✧断电后48小时不解冻✧超过国家标准4倍以上f.独特造型✧门体仿生设计，集阴柔阳刚之美，不翘曲，不变形✧整体式箱体折弯工艺✧双向互换门，方便居家放置✧VCM彩板门，外观豪华✧平背式设计，美观平整，防止碰损g.宽电压带✧在电压160~255V~范围正常使用✧方便农村或边远地区2.四个止挡：✧开门止挡✧果菜盒止挡✧冷冻室抽 屉止挡✧高瓶止挡3.八项专利：✧双波浪园弧门专利✧嵌装式蓄冷器专利✧新式温控盒专利✧冷冻室抽屉止挡专利✧新式门封专利✧果菜盒止挡专利✧冰盒托盘专利✧新式冷冻室门胆专利4.主要技术参数：型 号 BCD-210 BCD-231 BCD-261制冷方式 直冷 直冷 直冷气候类型 ST ST ST星级标志 4星(冷冻室) 4星(冷冻室) 4星(冷冻室)总有效容积 210L 231L 261L冷藏室有效容积 131L 131L 161L冷冻室有效容积 79L 100L 100L冷冻能力 6.0kg/24h 6.5kg/24h 6.5kg/24h电源 220V/50Hz 220V/50Hz 220V/50Hz耗电量 0.81kW·h/24h 0.86kW·h/24h 0.89kW·h/24h 噪音 37dB 38dB 38dB输入功率 118W 118W 118W净重 64kg 68kg 72kg宽⋅深⋅高 （mm） 572⋅636⋅1431 572⋅636⋅ 1549 572⋅636⋅ 16851. 电冰箱的原理和结构电冰箱主要由制冷系统、电气系统和箱体等三部分组成。
冰箱维修手册一、保养和清洁1. 定期清理冰箱外壳冰箱外壳可以用湿布擦拭，确保清洁而不会带来太多水分。
特别是在开启或移动冰箱之前，务必先将冰箱外壳彻底干燥。
2. 清理冰箱内部每三个月左右，应将冰箱内部进行清洁。
首先，将所有食物取出，并使用温和的清洁剂和湿布清洁冰箱内壁和抽屉。
注意不要使用酸性或碱性清洁剂，以免损坏冰箱内部表面。
3. 清洁冰箱密封条冰箱密封条的清洁十分重要，因为密封条的损坏会导致冷气流失和能源浪费。
使用温和的清洁剂和湿布，将密封条表面的污垢擦拭干净。
如果密封条已经破损，应及时更换。
4. 定期清理冰箱背面冰箱背面容易积聚灰尘和脏污，影响散热效果。
每隔六个月，使用吸尘器或刷子清理冰箱背面，确保充分通风散热。
二、故障排除1. 冰箱无法开启如果冰箱无法开启，首先检查电源插座是否正常连接。
如果电源连接良好，但冰箱仍然无法开启，则可能是电源线故障或电器损坏。
请及时联系冰箱售后服务中心进行维修。
2. 冰箱无法制冷如果冰箱无法制冷，首先检查冰箱门是否关闭紧密。
如果问题仍未解决，可能是由于制冷系统故障引起的。
请联系冰箱售后服务中心安排专业技术人员进行维修。
3. 冰箱噪音过大如果冰箱发出异常的噪音，可能是由于散热风扇或压缩机故障引起的。
该情况需要尽快联系冰箱售后服务中心，以免导致更严重的问题。
4. 冰箱漏水冰箱漏水可能是由于冰箱内部排水管道堵塞或密封条损坏引起的。
首先检查排水管道是否不畅通，如果是，清理管道即可解决问题。
如果排水管道正常，可能是密封条损坏，需要更换。
5. 冰箱开门困难如果冰箱门难以打开或关闭，可能是由于冰箱门密封条没有正确安装或损坏引起的。
仔细检查密封条是否完好，并确保正确安装。
三、安全注意事项1. 不要将热食物直接放入冰箱热食物会导致冰箱内温度升高，对冰箱和食物的安全有潜在风险。
请将热食物待凉至室温后再放入冰箱。
2. 不要长时间打开冰箱门频繁和长时间地打开冰箱门会导致冷气流失，增加能源消耗。
电力蒸汽对衡式锔炉l 操作说明书air-o-steamer 1使用操作总体说明在打开设备使用前,请仔细阅读本使用手册。
本手册对设备的具体使用进行了详细的描述和说明。
如果您想了解更多关于本产品的一些其他信息，请联络您当地的产品销售代理商。
? 请勿在设备顶盖上放置烤盘或烹饪器具，以免阻碍设备排气排烟。
? 定期地（每年至少一次）对设备进行检查和维护。
因此，我们建议用户能与专业的售后服务维修商签订一份维护保养协议。
? 肉针温度探头是很精密的仪器，因此在使用时要特别小心。
不要用它敲击东西，插入食物内时也不要用力过猛；拔出时，也不要硬拉肉针顶部（在使用手推车烤架时要尤其小心）如果肉针探头因操作不正确而损坏，不在保修范围内。
? 在使用混合烹饪程序时，注意温度不要超过200℃-210℃。
在使用此烹饪程序时，温度过高，烤箱密封条的密封性能将会有所减弱。
? 当放入烤盘时，两个烤盘间最好至少相隔40mm，以便促进烤箱内空气对流。
* 特别是选择使用带蒸汽的烹饪程序烤制食物时，切勿在烤箱内向食物洒盐， * 不要烤带酒精的食物。
attn：如果按说明正确安装万能蒸烤箱且选用我们原装烤盘的，能放入烤箱内最高的烤盘也只能在1.6m；如果您购买的附件不是原装的烤盘，那么注意在放入烤盘时，千万不要超过以上规定的高度。
由于在烹饪时，烤盘内的液态物，如：酱汁、油、被熔化的脂肪等，可能会溅出烤盘外。
如果高于这个高度，那么放在最高的烤盘内食物的烹饪情况，操作人员就无法看到了。
1．开门我们万能蒸烤箱的门锁带有安全设计装置，以免操作人员在打开烤箱门时被大量涌出的蒸汽灼伤。
根据不同型号，请选择以下相应的步骤操作：1.1 6格和10格的烤箱重要！当心灼伤！烤箱内热时，务必小心开门！a. 将门把手随意向哪个方向拉到底。
由于安全装置的作用，此时的门只被打开一条缝。
如果此时正在进行烹饪的话，烹饪程序将被打断。
2 b．松开门把手，然后重复以上“a”的操作步骤，把门完全打开。
冰箱制冷系统维修手册是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群冰箱制冷系统维修手册一、冰箱分类目前我公司生产的直冷冰箱系统主要有机械控温与电脑控温两种控制方式，其中机械冰箱采用通常置于灯罩内的温控器控制冷藏室与冷冻室温度，电脑冰箱则通过分别置于各个独立温区的温度传感器控制各个温区的温度。
二、系统组成电冰箱制冷系统为蒸气压缩式制冷系统，由下列部件构成封闭系统，系统中充灌制冷剂（我公司所用制冷剂为R-600a），由压缩机驱动在系统管路中循环，通过蒸发器吸热和冷凝器放热，以达到制冷的功能。
1.压缩机：常规冰箱所用的压缩机为往复活塞式全封闭压缩机，2. 冷凝器：冰箱冷凝器借助空气自然对流冷却，把制冷剂蒸气冷凝为液体，冷凝器分别置于电冰箱箱体两侧的箱壁内侧。
3. 蒸发器：蒸发器是制冷剂蒸发产生制冷效应的部件，有冷藏室蒸发器和冷冻室蒸发器。
冷藏室蒸发器贴附于冷藏室后壁的发泡层一侧，冷冻室蒸发器直接固定于冷冻室箱胆内。
4. 毛细管：毛细管是一根细长的铜管，在制冷系统中起节流作用。
5. 干燥过滤器：它置于冷凝器与毛细管之间，起吸附水分与过滤机械杂质的作用，以防毛细管脏堵或冰堵。
6. 防凝露管：在冰箱冷冻室的箱体门框四周内侧贴敷的管路，管中流过的高温高压的制冷剂可加热门框，可防止门框在空气湿度大时凝露。
7. 连接管道：电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。
8. 制冷剂：又称制冷工质，冰箱用制冷剂主要有R-600a和R-134a，在制冷循环过程中冷凝和蒸发来放热和吸热，以产生制冷效果。
9. 润滑油：也称冷冻油，为矿物油，主要在压缩机的运动部位起润滑和冷却作用。
三、制冷系统1.机械冰箱双门机械冰箱绝大多数为单系统冰箱，即冷藏室蒸发器与冷冻室蒸发器串连入制冷管路中，两个间室同时制冷或停止工作。
冰箱维修手册如果你的冰箱遇到了故障，不要惊慌。
本手册将为你提供一些简单且有效的解决方案，以帮助你快速修复冰箱故障。
在进行任何维修之前，请确保你已经采取了安全措施，比如断开电源并确保冰箱内没有食物。
一、冰箱无法启动如果你的冰箱无法启动，首先检查电源线是否插紧。
确保电源插座正常工作，并检查冰箱的电源开关是否打开。
如果电源线和开关都没有问题，那么可能是冰箱的电路出现故障。
这时候建议你联系专业维修人员进行进一步检查和修复。
二、冰箱不制冷如果冰箱无法制冷，你可以采取以下步骤进行排查：1. 清洁冰箱背后的冷凝器：长时间未清洁的冷凝器可能导致制冷效果不佳。
使用吸尘器或刷子将冷凝器上的灰尘和污垢清除干净。
2. 检查冷冻室门密封：打开冷冻室门并检查门密封。
如果密封条有损坏或老化，应及时更换以确保冷气不会泄漏。
3. 调整温度控制器：确保温度控制器设置在适当的制冷温度范围内。
根据冰箱型号，一般来说，0摄氏度是最佳冷藏温度，-18摄氏度是最佳冷冻温度。
4. 检查冰箱内食物摆放：过度放置食物会限制空气流通，影响制冷效果。
重新整理冰箱内的食物，确保各层间有足够的空间供冷气流动。
如果你尝试了以上方法仍然不能解决问题，建议你咨询专业的冰箱维修人员进行维修。
三、冰箱频繁停电如果你的冰箱频繁停电，可以考虑以下可能原因和解决方案：1. 检查电源线和插座：确保电源线没有损坏或松动，并检查插座是否正常工作。
2. 降低负荷：冰箱过载可能导致频繁停电。
减少冰箱内食物的数量，确保冷空气充分循环。
3. 检查电路问题：冰箱所在的电路可能存在问题，比如电路容量不足或线路老化等。
请联系电工进行检查和维修。
四、冰箱噪音大如果你的冰箱噪音异常大，可以尝试以下方法减少噪音：1. 清洁冰箱周围的杂物：移除冰箱周围的杂物，确保冰箱四周空间充足，并且没有与冰箱共振的物品。
2. 调整冰箱的水平：使用水平仪调整冰箱的水平，确保冰箱稳定地站在地面上。
3. 检查冰箱的部件：某些部件的松动或磨损可能导致噪音。
电冰箱故障维修手册第一章：故障检查与排除1.1 电冰箱无法启动电冰箱无法启动可能是由于以下原因造成的：1）电源问题：检查电冰箱是否连接到电源插座，确保电源插座正常工作。
2）电源线损坏：检查电源线是否破损、插头是否松动，若发现问题，请更换电源线。
3）电冰箱控制面板故障：尝试按下控制面板上的启动按钮，若无反应，则可能是控制面板故障，需联系售后服务中心维修。
1.2 电冰箱无法制冷电冰箱无法制冷可能是由于以下原因造成的：1）温度调节问题：确认温度调节按钮是否设置正确的制冷温度，若设置过高或过低可能会导致制冷效果不佳。
2）冷冻室门未关闭好：确保冷冻室门关闭好，否则热空气会进入冷冻室，影响制冷效果。
3）冷冻室过载：如果冷冻室内物品过多，空气流通将受阻，影响制冷效果，建议合理摆放物品，留出空气流通空间。
第二章：常见故障及处理方法2.1 电冰箱漏水如果发现电冰箱漏水，可以按照以下步骤进行排除：1）清理排水阀：定期清理电冰箱的排水阀，防止阻塞造成漏水。
2）检查水箱：水箱是否松动或者因为堵塞导致漏水，将水箱重新固定好或者清理堵塞物。
3）外部环境湿度：如果环境湿度大，电冰箱可能会有一些结露现象，这是正常的，请适当调整湿度。
2.2 电冰箱噪音过大如果电冰箱工作时产生异常噪音，可按照以下方法来排除：1）检查平衡：确认电冰箱是否放置在平稳的地面上，调整冰箱四脚的高度，使之平衡稳定。
2）清洁冷凝器：定期清洁冷凝器和风扇，避免灰尘和污垢积累，导致噪音过大。
3）检查部件：如有必要，检查冷凝器、冷冻室等部件，确保它们安装牢固，不会产生异响。
第三章：预防与维护3.1 定期清洁定期对电冰箱进行清洁，包括内部和外部的清洁。
1）内部清洁：关闭电源，取出冰箱内的食品，用洗碗精和温水擦拭内部表面，然后用清水彻底冲洗干净。
2）外部清洁：用湿布擦拭冰箱外部，注意不要使用酸性或腐蚀性清洁剂，以免损坏表面。
3.2 注意使用环境1）放置位置：电冰箱应放置在通风良好、温度适宜的地方，远离热源和阳光直射，避免过热或过冷环境对冰箱的影响。

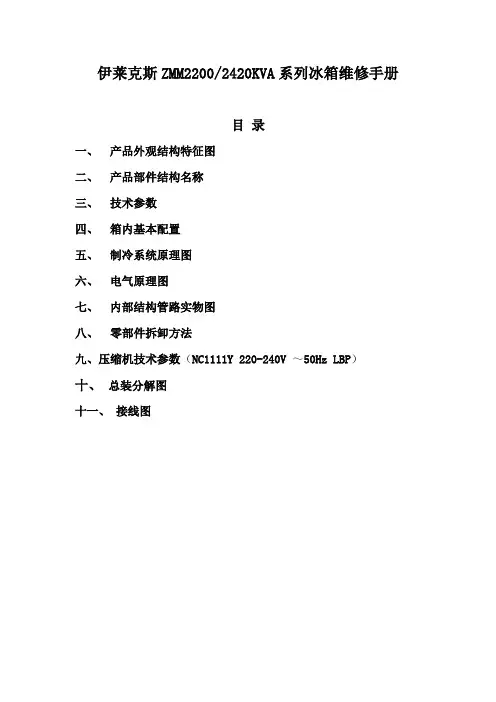

伊莱克斯ZMM2200/2420KVA系列冰箱维修手册
目录
一、产品外观结构特征图
二、产品部件结构名称
三、技术参数
四、箱内基本配置
五、制冷系统原理图
六、电气原理图
七、内部结构管路实物图
八、零部件拆卸方法
九、压缩机技术参数（NC1111Y 220-240V ～50Hz LBP）
十、总装分解图
十一、接线图
一、产品外观结构特征图
二、产品部件结构名称
三、技术参数
三、箱内基本配置
四、制冷系统原理
制冷系统制冷剂走向流程图
五、电气系统原理图
六、内部结构管路实物图
七、零部件拆卸方法
1、门开关的拆卸
2、照明灯的拆卸
九、压缩机技术参数（NC1111Y 220-240V ～50Hz LBP）
1、压缩机接线图（RSCR）
4
5
7、安装须知
非冷凝气体限制在：1%
最大打开连接器时间：15分钟
压缩机不能承受高电压或者在真空条件下启动、运行，不能用压缩机进行系统抽真空。
压缩机工作时与水平状态倾斜不大于5°
使用非指定类型的冷冻机油：禁止
压缩机回液：不允许
十、总装分解图
十一、接线图。
冰箱机械维修手册（正文部分）介绍：冰箱作为家庭中经常使用的电器之一，难免会遇到一些机械故障。
为了帮助用户更好地处理常见的冰箱故障，本手册将为您提供一些修理和维护的基本知识和技巧。
请在进行任何维修操作之前确保断开电源。
注意事项：在开始维修冰箱之前，请务必保证您已经断开了电源，以免触电或造成其他安全风险。
如果您对维修过程中的任何步骤不确定，请寻求专业人士的帮助或者联系售后服务。
1. 制冷系统故障排查和处理1.1. 冷凝器清洁：当冷凝器表面积满灰尘或污物时，会导致冰箱散热不良，从而影响制冷效果。
因此，定期清洁冷凝器是保持冰箱正常运行的重要步骤。
1.2. 制冷剂泄漏：如果您发现冰箱制冷效果变差或者完全没有制冷效果，可能是由于制冷剂泄漏导致的。
这种情况下，您需要联系专业人士进行维修和制冷剂的添加。
1.3. 压缩机故障：压缩机是冰箱的核心部件，如果出现故障，会导致冰箱无法正常制冷。
如果您发现冰箱工作时有异常的噪音或者频繁启停现象，可能是压缩机故障导致的，此时请联系售后服务。
2. 电气部件故障排查和处理2.1. 电源线故障：如果您发现冰箱显示屏不亮或无法启动，首先请检查电源线是否连接紧固。
如果电源线正常，可以考虑更换电源插座或联系售后服务进行维修。
2.2. 控制面板故障：当冰箱控制面板显示错误信息或按钮失灵时，可能是由于控制面板故障导致的。
此类问题通常需要联系售后服务进行维修或更换控制面板。
3. 内部部件故障排查和处理3.1. 门密封条更换：门密封条的破损会导致冰箱制冷效果下降，并增加能耗。
如果您发现门密封条受损或老化，请及时更换新的密封条。
3.2. 照明灯更换：当冰箱内部照明灯亮度变暗或不亮时，可能是照明灯损坏导致的。
您可以联系售后服务获取正确的照明灯型号，并按照说明书更换新的照明灯。
结语：在修理冰箱之前，了解一些基本的维修知识和技巧是非常重要的。
然而，对于复杂的故障或需要更换部件的情况，建议您联系专业的冰箱售后服务进行维修。
总装冰箱系统维修手册总装冰箱系统维修手册产品名称：冷藏冷冻箱产品型号：所有型号文件编号：编制：审核：会签：批准：一、目的对制冷系统、电控系统不合格的下线冰箱进行维修，并将其操作规范统一，达到把不合格品维修成合格品的要求。
二、范围总装冰箱系统性能维修。
三、内容1、制冷、电控系统返修由车间指定专业维修人员负责；2、对制冷系统不能通过商检测试、抽真空达不到真空度要求、主控板存在问题等冰箱的相关处理方法。
四、分类本维修手册从风冷冰箱、直冷两门冰箱（机械和电子温控）、直冷三门冰箱（机械和电子温控）三个部分进行分析。
（一）风冷冰箱1、制冷系统故障（1）望（即看）①制冷剂泄漏：现象：观察冰箱制冷系统，若发现管道有油迹，则证明该处有泄漏点。
原因：制冷剂与润滑油能很好混合，当制冷剂向系统外泄漏、挥发时，就一定会遗留下油迹。
影响：电冰箱内制冷剂发生泄漏，轻者，会造成制冷量下降，蒸发器部分结霜，部分结露现象；重者，会使冰箱彻底丧失制冷能力。
②制冷系统堵塞：制冷系统的堵塞，可分为两大类：冰堵和脏堵。
现象：制冷系统发生局部堵塞时，压缩机能启动运行，故障现象与制冷剂部分泄漏或完全泄漏很相近，都表现为制冷能力的降低或不制冷，判断是冰堵还是脏堵时，应按下面所述方法区分开：脏堵：制冷系统若发生脏堵，冷凝器不热，蒸发器没有流水声，同时会在堵塞点产生压力降，由于压力降的作用，制冷剂将在堵塞处开始蒸发，吸收外界的热量，于堵塞处后的系统管道将产生温度降，眼能看到结霜、结露现象。
脏堵部位一般出现在毛细管段。
冰堵：冰堵部位一般出现在毛细管的出口处，制冷与不制冷按一定时间间隔反复出现是发生冰堵的特殊现象（可根据商检温度曲线观察）。
（2）闻（即听）①蒸发器正常状态：毛细管进入蒸发器的制冷剂节流声，为"嘶、嘶、嘶"之声；蒸发器内的制冷剂气化声，为似开水沸腾声。
不良状态：a、若听见蒸发器内"叽、叽、叽"之声，而制冷剂节流和沸腾声，呈时有时无的抽吸声，则说明系统内有少量的水分。
于毛细管口造成局部冰堵当制冷剂的节流和沸腾声，相当长时间循环的一会儿听得见、一会儿听不见……，则是因为毛细管口发生冰堵所致；b、若听见蒸发器内全是气流声，表明系统内制冷剂基本泄漏掉；c、若听见蒸发器内无任何声音，此时有两种故障可能：一是系统内制冷剂全部泄漏掉；二是系统内发生堵塞，包括冰堵和脏堵。
在判断此两类故障时，可采取本文前述方法着手区别。
冰箱正常运行时，箱内及管道有似流水之响声，是正常的。
②冷凝器与蒸发器正常状态：冷凝器内制冷剂与空气自然对流散热，冷凝成液体。
无噪声。
不良状态：现象：当蒸发器表面温度下降到一定值(-20℃左右)时，冷凝器内发出一种较大的异常怪声，时高时低，时堵时畅。
此时，蒸发器内可听见制冷剂的节流声，且时堵时畅；用手握住回气管，能感觉到同上所述的类似现象，并伴有一定的振动。
此类故障主要是系统内杂质含量超标，冷冻油质量太差或含水分太多造成。
原因：当电冰箱蒸发器表面温度降低后，凝固点较低或含水分过多的冷冻油，粘度增大，流动性变差，固体石腊使流动油更加浑浊，于毛细管处结蜡，发生堵塞。
③其余部件正常运行的电冰箱，整体不发出任何噪声。
若冰箱发出任何噪声，可能为a、制冷管道振动；b、冰箱安装不稳，紧固螺丝松动；c、箱内食品没放稳，硬物撞击冰箱内壁；d、冰箱顶面摆放物没放稳等因素造成。
（3）切（即摸）正常状态：接通电源，冰箱运行15－20分钟时，手摸制冷系统，压缩机吸气管明显接近室温，排气管应有烫手感；手摸蒸发器表面应结一层均匀实冰，当手指粘水摸蒸发器时，应有明显的粘手感。
不良状态：①手摸冰箱制冷系统，除毛细管与蒸发器连接处外，其它管道不应有明显降温分界线，更不能发生结霜、结露现象，否则说明从此处发生堵塞。
②手摸制冷器件、管道、接口、焊接头，若有油迹，则说明此处发生泄漏。
③摸蒸发器表面结霜不匀，或者是前半边结霜，后半边结露，则说明系统内充入制冷剂不足，或制冷系统发生局部堵塞。
摸蒸发器表面为露水状态，或连露水都无，则说明制冷剂基本泄漏掉，或系统发生堵塞。
④若冷凝器前三、四道与后一道管有一阶梯明显降温感，则说明系统内有空气。
若整个冷凝管道都发热、烫手，则说明充入制冷剂过多。
（4）使用高压氮气从压机工艺管充入，用海绵吸取肥皂或洗洁精水接触每一个焊点进行查漏。
确定没有泄漏后，从气流反方向进行查堵，割开干燥过滤器与冷凝管连接点，如割开后有强度较大制冷剂喷出说明低压焊堵，如没有或有微量制冷剂流出，则逐一检查高压部分焊点是否焊堵，直到检查到堵点为止。
海绵洗洁精割管器管路制冷系统发生故障的现象：冷藏或（和）冷冻不合格、不制冷；引起此现象的原因可能为：a 、系统管路的焊点泄漏；b 、系统管路的堵塞（冰堵、脏堵、油堵、焊堵）；c 、温控器风门打不开或开启度过小；d 、门封条不吸合；e 、压缩机启动但是吸气、排气量过小；f 、风扇不转等原因。
维修方式 ①检查风门通道是否打开；风扇本身是否有故障及线路连接是否接错或接松；门封条吸合是否密封；温控旋钮是否适应用户需要；当气温<10℃时，冷藏室补偿开关是否打开；感温头盖板是否松动。
针对以上现象采取相应的措施即可。
管路快速接头焊点漏如门封条变形、褶皱或翘起造成箱内不降温，压缩机长时间运行不停机等，一般可采用热风枪（吹风机）对变形、起褶、翘起处来回晃动加热整形，待自然冷却后定型即可。
对无法整形的门封条更换新门封；风扇本身有故障则换相同规格的新风扇；线路接错、接松的重新连接线路等。
②对于焊漏、焊堵现象按上述望、闻等方法找出漏、堵点并对其进行管路修复（焊接过程必须用氮气保护）；（1）闻（即听）：首先听电冰箱的运行情况，听通电后电动机是否运转，听压缩机工作时各种噪声是否正常。
正常状态：接通电源，即听见压缩机启动的轻微响声，并投入正常运转，运转中无异常噪声。
不良状态：①若压缩机只有"嗡、嗡、嗡"声，有时还伴有剧烈的压缩机振动声，压缩机不能投入正常的运行，之后过载保护动作，切断电源。
此故障表现为：压缩机负载过大，电动机绕组短路、断路，启动器故障，压缩机机械故障。
②若冰箱正常运行时，压缩机壳内有明显的回气声，为压缩机排气管脱落、断裂而引起。
③若在压缩机正常停机时，即听见机壳内有明显的皮球泄气似声音。
则说明压缩机阀板的高、低压纸垫被击穿、阀片严重磨损。
（2）切（即摸）：正常运行的冰箱，手摸压缩机壳为80-85℃。
排气点的温度小于85℃。
实际上，由于回气进入压缩机壳后，压缩机散发出的热量被过热制冷剂气体再度吸收，进一步过热后，才被压缩机吸入，实际压缩机排气点温度，焊枪管路焊接将小于90℃。
从压缩机排气管至过滤器接口，温度逐渐由烫手降至接近环温。
（3）使用万用电表检查电源插头地线与火线或零线、接地与过载保护器等线路以确定电器件和附件是否短路或断路；（4）检查温控器的感温毛细管是否破裂或损坏；（5）检查化霜定时器是否存在线路连接等故障；测电源回路万用表接地测压缩机回路压缩机故障的现象为：①压缩机不能正常启动、运行，过载保护器周期性跳开，电机绕组阻值正常，接地绝缘尚佳，多属于“卡缸”、“抱轴”造成；电机绕组短路、碰壳、断路也会使压缩机无法正常启动；PTC启动器开路时，导致过载保护器热阻丝烧断或压机烧毁等。
②压缩机空载运行时产生过热现象，多属润滑系统故障。
③压缩机能启动、运转，但不制冷。
烤化压缩机排气管与吸气管焊缝单独试验时，排气管不排气，吸气管不吸气，多属于高压缓冲管断裂，或固定螺钉松动。
④压缩机能启动、运转，但蒸发器不结霜，仅凝露，或半边结霜半边不结霜，制冷效果显著下降，重新充灌制冷剂后还是无效果，多属于阀片或机内垫片击穿、阀片与阀板积碳密封性下降、活塞与汽缸间隙变大引起。
⑤压缩机在启动、运行中，机壳内发出异常的金属敲击声，多属于机壳内避震弹簧脱钩或断裂。
⑥压缩机不停机或噪音大多属于a、温控器本身有故障或装配未到限位标记；b、预装温控器毛细管贴敷不严密，钻进泡液造成温控器感温探头未与冷藏室箱胆背部紧密接触；c、风门通道未打开，感温探头未感受到温度；d、噪音大为焊堵，焊堵点离压缩机排气口最近，因此查焊堵时，要从离排气口最近的U 弯管焊点查起。
维修方式针对以上现象，如果压缩机本身存在问题需更换相同型号规格的压机；如果焊漏、焊堵造成需对管路进行焊接修复；如果线路或附件接错、接松需重新连接；3、耐压（1）引起耐压不合格可能是：①压机本身耐压不合格②线路破损，漏电；③接线扭矩过大，导致连接处过紧；④温控器的耐压不合格；⑤制冷剂充注量偏少等。
（2）压缩机和温控器进厂经过严密检查，维修人员在维修时多注意线路是否完好、线路是否接得过紧、检查管路是否有泄漏造成制冷剂偏少，如果出现大毛细管钳焊堵点修复批量耐压不过现象，及时反馈给班段长及品质部相关人员。
温控器的感温管或主线束各端点与温控器本身相接处也会引起耐压不合格。
4、绝缘（1）引起绝缘不通过可能是：①温控器绝缘不合格；温控器的触头动作频繁，会因受潮、表面烧伤、调节不当等原因引起失灵，会因感应机构内感应机泄漏而无法工作，还会因受潮而引起绝缘不合格；②压缩机本身绝缘不合格；③零线、火线与接地线存在回路等原因。
（2）用万用表检测插座地线与火线或零线是否形成回路、测过载保护器与接地确定压缩机是否绝缘、测电源线火线与主线束确定温控器是否绝缘。
哪个部件绝缘不合格，对接线错误或接松的保证修复完好，否则换相应的同规格部件。
5、回气管结霜引起此现象的原因可能是：（1）制冷剂充注量过多；（2）系统堵塞等造成。
维修人员按上述查堵方法检查维修即可；6、灯不亮、不灭引起此现象的原因可能是：（1）灯泡故障；（2）线路故障；（3）灯座故障。
维修方式首先检查灯泡是否损坏，若是更换灯泡；其次用万用表检查门灯开关的通断是否正常，更换有故障的开关；最后检查传动开关的转动是否灵活，是否卡住或轴断。
检修完毕后，确保开门后灯即亮，关门后灯灭；7、化霜回路不合格（1）此现象可能是：①化霜加热器断路；②化霜温控器本身故障；③化霜温控器未与回气管路贴敷在一起；④化霜定时器存在故障导致化霜回路阻值不在合格范围内；⑤灯不亮、不灭也会造成化霜回路阻值不合格。
（2）使用万用表检查化霜加热器、化霜温控器、化霜定时器、灯泡及灯座的线路连接是否正确，如是则相应的换相同规格的新部件。
使用万用表测时应注意：所有出口冰箱化霜回路阻值起始值在9~15欧姆为合格，上限值因冰箱型号的不同而不同。
如265W上限为367~447欧姆，230W 和260W上限为190~230欧姆为合格。
8、电冰箱箱体故障电冰箱箱体故障最常见的为门体下沉和倾斜；双门冰箱，其箱门的固定分上、中、下三组铰链，上边的一组是调整冷藏室箱门的，中、下两组是调整冷冻室箱门的，当门体发生下沉倾斜时，一是相应铰链的位置发生移动；二是门轴和轴孔的配合间隙过大。
