SJ-210简易操作手册

NX-210操作手册序 言承蒙惠顾，购得Star NX-210 打印机。

在使用本机前，请详细阅读本用户手册，以便能正确使用。

并且请妥善保存手册文件光盘，万一不了解或发生故障时，软件光盘会给您很大的帮助。

您所购的Star NX-210打印机，STAR公司将为您提供三年免费保修服务。

如出现问题请与当地STAR授权维修代理联系，或致电北京斯大天星打印机维修有限公司。

维修咨询电话北京斯大天星打印机维修有限公司电话：(010) 62501499 62501772传真：(010) 62501116http：//重要提示：为了保证您得到的保修服务，购机时请销售商协助您填写保修卡；您购机后 请保存好保修卡及发票复印件。

目录目 录 (1)第一章 如何安装打印机 (1)1-1 打印机放置环境的选择 (1)1-2 打印机的开箱检查 (2)1-3 打印机外型结构 (3)1-4 安装打印机 (5)1、清除打印机包装固定物（包装物品用于打印机运输） (5)2、安装导纸板 (6)3、安装色带盒 (7)4、更换色带盒或色带 (10)1-5 安装打印机数据线 (10)第二章 安装使用打印纸 (12)2-1 打印纸的使用 (12)1、打印纸的使用范围 (12)2、纸张的打印区域 (13)3、链式打印纸的使用 (15)2-2 安装链式打印纸 (16)1、调节导纸板位置 (16)2、装入链式打印纸 (17)2-3 使用摩擦纸或多层纸 (19)2-4 打印机间距调杆的设置 (21)第三章打印机控制面板 (22)3-1 控制面板的定义 (23)3-2 联机状态下的面板功能操作 (24)3-3 脱机状态下的面板功能操作 (25)1、脱机状态下单键功能 (25)2、脱机状态下组合键功能 (27)3-4 面板操作开机功能 (30)1、税控一键通功能 (30)2、按键开机其它功能 (31)第四章 调整打印机设置 (33)4-1 安装打印机驱动程序 (33)1、打印机驱动的安装 (33)2、使用打印驱动程序 (37)4-2 打印机EDS设置 (38)1、基本概念 (38)2、控制面板操作更改EDS设置 (39)3、计算机操作更改EDS设置 (42)4-3 EDS设置的功能 (44)1、EDS-1 设置 (44)2、EDS-2 设置 (49)4-4 使用点调整模式，调校打印机 (54)1、进入点调整模式 (54)2、使用点调整模式调校 (55)第五章 打印机控制码 (56)5-1 概述 (56)5-2 ESC/P控制码 (57)第六章 维护与保养 (62)6-1 一般保养与使用注意事项 (62)6-2 一般故障与简单处理 (63)第七章 附 录 (66)7-1 打印机规格 (66)7-2 并行接口引脚功能 (68)7-3 打印机面板操作简图 (69)7-4 打印机字符组 (70)第一章如何安装打印机本章描述如何安装一台新的打印机，步骤如下：z选择放置打印机环境z打印机开箱检查z打印机外型结构z安装打印纸z将打印机连接到计算机上如果需用打印机可选附件，安装打印机后，请参考附表选件。

目录第一章系统概述第一节系统结构（五级)第二节系统模块功能第二章基本操作第一节操作简介第二节系统基本构成情况第三章营业操作流程第一节基本业务处理流程第二节前台受理（窗口收寄)第四章邮件封发第一节邮件封发第二节总清单、路单处理第三节清单、总清单、路单打印第五章业务查询第一节业务介绍查询第二节业务规则查询第三节资费查询第四节地名资费查询第五节快递包裹资费查询第六节大宗用户资费查询第七节大宗用户地名资费查询第八节大宗用户快递包裹资费查询第九节国内地名查询第十节港澳台地名查询第十一节国际地名查询第六章个人统计第一章系统概述第一节系统结构（五级)邮政支局生产管理系统，是由福建国通信息科技有限公司开发的，该系统功能齐全，目前已在全国邮政支局投入应用，是国家邮政局推广的统版产品。

第二节系统模块功能一、前台受理功能（五级）1．零星收/寄大宗平常函件、挂号函件、国内/国际包裹、国内/国际特快等业务的收寄功能。

2．自动采集重量、自动计算资费、自动生成并打印128条码签及相应的业务单据、收据、发票等。

3．在查改模块中修改或删除邮件信息,重打单据及收据或发票等.4．实现手工网点的代录、补录功能。

5．实现大宗用户收寄数据文件的导入功能（前台终端不能导入）。

6．实现窗口投递业务处理功能。

7．实现报刊零星订阅、报刊大宗订阅、报刊大宗缴款、报刊订阅缴款功能（此功能目前还未实现）。

二、邮件封发处理功能（四级）1．实现直封、非直封邮件勾挑核对、按照设定的邮件封发关系进行邮件封发处理。

2．代办所清单录入功能；实现代办所封发清单的代录入功能.3．总清单、路单处理；实现按照设定的清单、总清单、路单封发关系自动生成总清单、路单功能。

4．清单、路单、总清单打印；实现各总封发单据的打印功能。

三、数据查询功能(四级）实现邮件通达情况查询;资费查询；地名查询；系统消息查询;历史邮件查询.四、档案及查验功能（支局长和质检)（三级）1．进出口邮件、总包发验及复验功能.2．进出口查单、催查单及回查单登记管理功能。

210 SERIES COMPACT NETWORK SWITCHESQuick Start GuideAN-210-SW-C-8-PoE210 Series Compact Network SwitchesQuick Start GuideFCC WarningChanges or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: This device may not cause harmful interference, andThis device must accept any interference received, including interference that may cause undesired operation.12NOTE: This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and if not installed and used in accordance with the instructions, may cause harm-ful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.Reorient or relocate the receiving antennaIncrease the separation between the equipment and receiverConnect the equipment into an outlet on a circuit different from that to which the receiver is connected Consult the dealer or an experienced radio/TV technician for helpThis equipment has been verified to comply with the limits for a class B computing device, pursuant to FCC Rules. In order to maintain compliance with FCC regulations, shielded cables must be used with this equipment. Operation with non-approved equipment or unshielded cables is likely to result in interference to radio and TV reception. The user is cautioned that changes and modifications made to the equip-ment without the approval of manufacturer could void the user’s authority to operate this equipment.CE WarningThis is a Class B product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures.UL StatementAll models have been evaluated by UL.This device is intended for indoor use only. It should not be connected to an Ethernet network with outside plant routing.The user must use the class I optical transceivers which conform to U.S. code of federal regulation, 21 CFR 1040. This equipment is only to be connected to PoE networks without routing to outside plants.Ensure the power cord is connected to a socket-outlet with earthing connection, or equivalent.NOTE: Maximum PoE output power of this equipment is 65W.Welcome to Araknis Networks™Thank you for choosing an Araknis 210-series Compact Network Switch. This PoE-powered switch features Gigabit connectivity on all ports, updated modern aesthetics, and a level of control (Websmart) rarely seen in managedsolutions. The Araknis 210-series switch is a sleek and highly capable addition to any network.Features• Gigabit Ethernet• 8 × 802.3af/at PoE-OUT Ports• 2 × SFP Uplink 1000BASE-X Ports• Multi-mounting can design• Websmart switch• OvrC enabledDimensions (W x H x D)• 8 Port: 12.71" x 1.50" x 4.13"Operating T emperature• 32–122°F (0–50°C)Step 1: UnboxSwitch Quick Start GuideRubber Feet (4)Structured WiringCan Mounting Kitw/ Push Pins (2) Shelf Mount Kit:4 sets of:• Screw: M3 x 8mm• Hollow Screw: M6 x 8mm• Nut: M6 nut 4 wall anchors with M3 x16mm screwsSpare Can MountingPush Pins (4)Body: 8.5mm(D), 10.4mm(L),6.35mm(W)Pin: 8.5mm(D), 18.2mm(L),3.7mm(W)Step 2: Install210 compact switches feature several mounting options for easy setup in any scenario. See the following pages forspecific instructions.Shelf(use included rubber feet)WallStructured Wiring CanIEC Power CableMounting Shelf Installation(Due to its width, this model should span two mounting shelves. We do not recommend using only one.)NOTE: Connect SFP ports using Araknis SFP adapters for RJ45 or multi-mode fiber cables. SFP adapters sold separately.Step 3: ConnectComputerStep 4: PoE BudgetThe power budget for delivering Power over Ethernet limits the total number of watts available between all of the ports (limited to 30W total consumption on each port). Add the total number of watts consumed by all connected PoE devices to ensure that every thing can be powered, as illustrated in the example below.ModelPoE Budget AN-210-SW-C-8-POE65WT otal PoE Device Consumption =45W PoE Budget Left Available=20WT otal PoE Budget Available=65W 8W +++8W 12W14WStep 5: VerifyPower LED –O n: system is up. Off: system is down.1Gbps LED –O n: port connected at 1Gbps speed.Off: port is connected at 10/100Mbps speed.Link/Act LED –O n: port is connected to another device.Blinking: packets are running through the port.Off: port is not connected to a device.Step 6: Claim on OvrCWeb BrowserMobileOvrC provides remote firmware upgrades, real-time notifications, and intuitive customer management, right fromyour computer or mobile device. Setup is plug-and-play, with no port forwarding or DDNS address required. T o addthis device to your OvrC account:Connect the switch to the network (Internet access required).Log Into OvrC () or load the OvrC app.Add the device (MAC address and Service T ag numbers needed for authentication).(RJ-45 LEDs only)210 Series Compact Network SwitchesQuick Start GuidePro Tip: Rebooting the Switchfor 5 seconds, then release. The switch will power cycle andthe front status lights will flash.Factory Reset –P ress and hold the RESET button for 15 seconds until all LEDs turn solid. The switch will reboot and be reset to factorydefault settings.© 2020 Araknis Networks®200306-0951WarningThis product can expose you to chemicals including carbon black, which is known to the State of California to cause cancer. For more information go to .2-Y ear Limited WarrantyAraknis Networks® products have a 2-Y ear Limited Warranty. This warranty includes parts and labor repairs on all components found to be defective in material or workmanship under normal conditions of use. This warranty shall not apply to products that have been abused, modified, or disassembled. Products to be repaired under this warranty must be returned to a designated service center with prior notification and an assigned return authorization (RA) number. Contact technical support for an RA number.Contact InformationTechnical Support (866) 838-5052The latest version of this QSG may be found on the productpage support tab.。

Fiske® Model 210微样品渗透压仪用户手册Advanced® Instruments, Inc制造版权该用户手册属Fiske Associates, Inc公司所有. 根据法规定，未经Fiske Associates 公司事先书面授权，不得以任何方式局部或全部复制该手册。

© 2002 Fiske Associates, Inc.Windows® 系美国及其它国家微软公司的注册商标。

Intel® 是在美国及其它国家经营的英特尔公司的注册商标。

所有其它商标的所有权都系Fiske Associates或Advanced Instruments公司所有。

Fiske Associates公司已经彻底的审查过该手册。

我们认为其中容是可靠的，但我们并不担保其完整性或准确性，也并不能代表或担保其中描述的仪器。

由于我司执行的产品不断开发政策，对于较小程度上的产品改善，Fiske Associates将不另刊发新版本用户手册。

热线效劳如有任何关于仪器正确操作相关的问题，请拨打我们的热线效劳部，如下：• 800-225-1002 (美国及加拿区免费)• +US 781-320-5656 (其它地区联系方式)• 781-320-0811 ( )目录平安使用v电源, 部件&附件ix前言: 原理及技术xi第1章—安装&设置1 第1步—选择仪器放置场所第2步—翻开仪器包装第3步—获取增列工程第4步—给仪器通电第5步—检查日期和时间第6步—检查初始校准图1: 210型微样品渗透压仪及附件图2:自检测试显示表1: 210型微样品渗透压仪装箱单第2章—仪器操作有害物质预警主要部件功能样品测试程序样品处理Accuref TM 290参考液重复性技巧探针清洗说明使用打印机使用RS-232接口使用条形码扫描仪图3: 210型零件及控制图4: 210型后面板图5: 正确的样品图6: 探针清洁器第3章—校准校准的理解校准的程序校准的须知第4章—用户界面图7: 用户界面表2: 210型菜单及分菜单第5章—故障检修及保养保养&维修考前须知使用诊断菜单仪器的维护寻求效劳故障列表附录附录A: 担保&担保责任附录B: 产品规格平安使用为减少身体伤害、电击、火灾以及对您的仪器的损害，请阅读该手册并遵守其中相关考前须知。

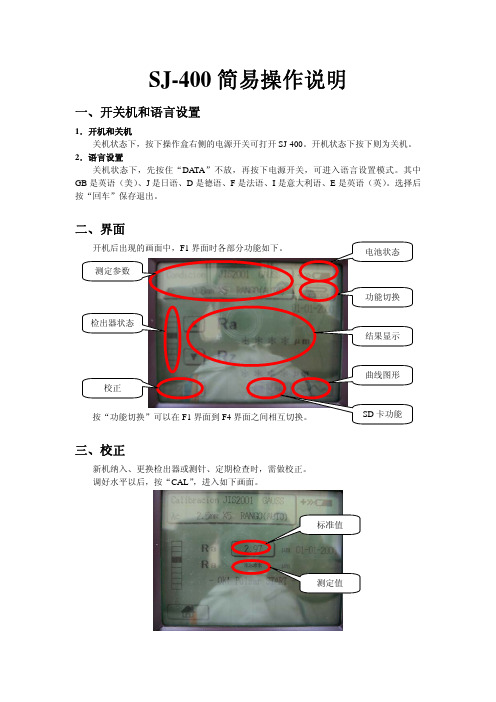

SJ-400简易操作说明一、开关机和语言设置1．开机和关机 关机状态下，按下操作盒右侧的电源开关可打开SJ-400。

开机状态下按下则为关机。

2．语言设置 关机状态下，先按住“DATA ”不放，再按下电源开关，可进入语言设置模式。

其中GB 是英语（美）、J 是日语、D 是德语、F 是法语、I 是意大利语、E 是英语（英）。

选择后按“回车”保存退出。

二、界面三、校正新机纳入、更换检出器或测针、定期检查时，需做校正。

调好水平以后，按“CAL ”，进入如下画面。

将粗糙度标准片上的Ra 数值输入到“标准值”一栏，然后按“START ”开始测量。

结束后在“测定值”一栏会显示出实际测定值，确定后进行补偿，完成校正。

校正时，除了标准值，所有测定参数都已固定，所以不需要再做任何修改。

四、I/O 设定1． 打印机设定（IMPRESORA ） 展开此项会有5个选项。

① 打印内容（PARAM ） 主要有测定条件（COND.）、测定结果（RES.）、曲线图形、BAC1、BAC2和 ADC 等，一般只选择前2项。

② 控制方式（IMPR ） 手动（MANUAL ） 只在按“PRINT ”后才打印当前结果。

自动（AUTO ） 测定出结果后，立即自动打印。

一般选择手动控制。

③ 排版方式（FORM ） 可以选择是横排还是竖排。

一般选择竖排（即当前图样）。

④ 纵向放大倍率（Vert.） 调整Z 向的放大倍率，一般选择Auto 。

⑤ 横向放大倍率（Hor.） 调整X 向的放大倍率，一般选择Auto 。

2. 日期时间设定（CONF.） 设定的日期时间，在打印输出时会有显示，所以最好要做设定。

3． 休眠设定（CONF.） 省电模式。

SJ-400在开机状态下，放置一段时间不用，会自动进入休眠状态，碰触摸屏后恢复，建议开启。

五、测定参数设定共分为3页，依次如下。

1． 标准（NORMA ） 可在ISO’97、DIN’90、JIS’94、ANSI’95、JIS’82、JIS’01这六种标准中选择，按“NORMA ”确认并退出。

NO. 操作说明1. 每天开机前，必须先检查供气压力是否达到要求，如果达到，方可开控制柜。

检查气压时，还需看下过滤器内是否有水和油，当杯中的油水混合物达到5mm时，需手动将水和油放干净。

1 只需旋开过滤器下的黑色的阀即可（具体气压要求见右方）。

如滤杯中的滤芯太脏，则需要通知机修更换滤芯。

每台机器的气压表都在机器的右下方。

图片CMM1 气压: 0.5-0.6 Mpa CMM3 气压: 4.0-5.0 bar CMM2 气压: 0.5-0.6 Mpa CMM5 气压: 0.4-0.5 Mpa图（1）2、测量室的温湿度要求温度必须在：20±2℃ 湿度必须在：50± 10%RH2如果温湿度没有在上述范围内，请及时上报主管，并调整空调温度或相应措施。

图（2）3.1 开关机顺序1 2 3开机时，必须按以下顺序3.2 关机时，必须按以下顺序关测量程序关软件关电脑关控制柜图(3)4.2 检查测针的测球或测针尖端是否有异物或毛屑。

4.3 如果是有宝石的测针，每天交接或保养时需确认下红宝石是否有破 损或脱落。

如有以上几种情况，都将影响测量的值 具体如图（ 4.5.6 ）4、测针的校验注意事项4.1 校验测针前，需将标准球先擦拭干净。

图 (4)图(5)图(6)5、工作台面及导轨区域的保养及注意事项。

5.1 导轨区域不允许放置任何东西，且导轨在保养时，应用99.7%的酒精进行擦拭，将导轨区域上的油污及铝削清洁干净，待导轨面干燥后，方可运行机器。

5.2 工作台面上出来所要用到的夹具和当前要测的产品外，除了放置操作盒外，其它东西不建议放置在工作台面上，更不允许在一块产品未结束前，下一块要测的产品和夹具就已经放在工作台面上。

如图( 7.8.9.10 )5.3 保养机台所用的擦拭布必须是高织纱5 纯棉布或无尘布，酒精必须是无水酒精，注意，严禁使用酒精擦拭机台喷漆表面及图(8)图(10)Renishaw 光栅。

SJ-200A、SJ-200B多功能弱视综合治疗仪说明书广州市视加医疗仪器设备有限公司修订日期：2021年7月目录1概述 (1)1.1适用范围 (1)1.2禁忌症 (1)1.3注意事项 (1)1.4随附清单 (1)1.5结构 (2)2安装治疗仪 (3)2.1打开包装 (3)2.2确认工作环境 (3)2.3连接电源 (3)2.4安装观察目镜 (3)2.5安装功能片 (4)2.6安装训练图案 (4)2.7安装训练盘 (4)3安全指示 (5)3.1使用安全指示 (5)3.2电源安全指示 (5)3.3危险处理 (5)3.4清洁和维护 (5)4故障排除 (6)4.1治疗仪不通电 (6)4.2光刷、光栅不转动 (6)4.3治疗仪不发光 (6)4.4无法解决问题时 (6)5售后服务 (6)5.1电子资料 (6)5.2售后客服 (7)5.3保修政策 (7)6图形、符号说明 (7)7电磁兼容信息 (8)8医疗器械注册信息 (11)1概述1.1适用范围适用于轻、中、重弱视的辅助治疗。

1.2禁忌症青光眼、光敏症、视网膜脱落。

1.3注意事项⚫使用治疗仪前，应到医院由眼科医生进行常规检查，明确诊断，排除器质性病变。

⚫治疗时是否戴眼镜、是否采用遮盖法，请遵从医嘱。

⚫年龄过小的儿童在使用时，必须由家长亲自操作。

⚫如有在使用过程中出现明显的不适感，建议暂停使用，并到医疗机构咨询调整治疗方案。

⚫弱视治疗是需要长期坚持的，如在短时间内没明显效果，请继续耐心按指导治疗。

如经过长时间训练仍没明显效果，请到医疗机构咨询治疗方案。

1.4随附清单治疗仪拆包装后，按以下清单检查配件是否齐全：⚫治疗仪主机：1台⚫观察目镜：1个⚫功能片：5个（其中1个已放置在治疗仪上）⚫训练图案：30个（其中10个已装在训练盘上）⚫描图塑料笔：1支⚫训练盘：2个⚫说明书：1份⚫操作指南：1份⚫眼贴：2个⚫眼镜罩：1个1.5结构治疗仪主要由主机、观察目镜、训练图案、红色滤片、蓝色滤片、黑白光栅片、眼镜罩和眼贴组成。

编制日期一. 各部份名称：1.演算显示部和驱动检出部审核2.演算显示部各部份名称编制日期二.仪器操作1.检出器的安装和拆卸：1.1 安装和拆卸检出器，应先将电源关闭(长时间按[Esc/Guide]键)。

在电源接通的情况下安装或拆卸，则仪器可能受损。

1.2 安装和拆卸检出器，应将驱动部置于原点位置后再进行操作。

如果驱动部不在原点位置，则不仅安装和拆卸困难，而且仪器可能受损。

审核3.驱动检出部各部份名称编制日期1.4 请勿触碰测针。

否则测针可能受损。

审核1.5 确认检出器一侧和驱动一侧的连接器方向后，小心地将检出器垂直地嵌入到驱动部孔中。

1.3 检出器安装和拆卸时，请务必握住检出器的主体部分。

如果握住尖端或测针部位，则仪器可能受损。

编制日期江鑫淋审核2.驱动检出器的安装：1.将驱动检出部按箭头（1）有方向嵌入演算显示部，用驱动检出部固定销固定。

2.将驱动检出部朝箭头（1）方向按压，同时按箭头（2）方向下行，用驱动检出部固定板脚来固定。

1.7 检出器的拆卸，使用SJ-210完成测量操作后，为防止仪器触碰而损坏，请将检出器从驱动部上拆卸下来保管。

驱动部位于原点的位置时，小心地将检出器从驱动部垂直地拔出来。

1.6 检出器确实嵌入后，检出器的情况如下图所示，在检出器上方可以看见的螺丝位置和检出部导轨的端面基本一致。

编制日期江鑫淋审核4.数据线的使用驱动检出部不按装在演算显示器上时，请如下图所示用数据线连接后再使用。

注意：拆卸驱动检出部时，请不要按压检出部。

否则测针可能受损。

1.将A朝箭头（1）方向按压，同时朝箭头（2）方向提起，用演示显示部的驱动检出部固定板脚下拆卸出来。

2.将B朝箭头（3）方向按拉，同时从演示显示部的驱动检出部固定销下拆卸出来。

3.驱动检出器的拆卸：：编制日期江鑫淋审核5.1.3 确认测针正确接触面. 另外，也请确认检出器和测量面是否平行。

5.1 测量物的测量面比SJ-210大时，将SJ-210放在测量物上面。
