(广告传媒)电视监控系统简介

景深的大小受诸多因素的影响，通常广角镜头比长焦镜头具有更 大的景深，大的光圈值具有大的景深范围。对于自动光圈镜头而言， 光圈的不断调整也意味着景深大小的不断变化，夜间自动光圈全部 打开，此时的景深也达到他的最小值，这也意味着白天清晰观察到 的目标此时可能变得模糊。
镜头的选择-4
• 自动和手动光圈：通常我们在光线变化大的室外使用自动光圈镜头， 在光线基本保持恒定的室内场所使用手动光圈镜头。随着摄像机具 有了电子快门可以进行电子补偿，现在也可以在光线变化的场所使 用手动光圈镜头，然而对于这种使用形式有些因素需要予以考虑， 光圈数值的设定变得更为严格，如果为使摄像机能在夜间工作而将 光圈开启到最大，将会使得景深范围很小，导致即使在白天也很难 获取清晰的图像，摄像机虽可以保持输出电平的稳定，但不能相应 地保持景深的大小。如若为了增大景深而关小光圈，那摄像机在较 暗环境下的表现就要打折扣。
• 在电缆长度达到或超过几千英尺的情况下，应考虑使用124Ω的同轴电缆或 光缆。如果需要在几栋建筑物之间步线，或电缆可能受到较大的电气干扰， 也应该考虑124Ω的同轴电缆或光缆。
• 如果摄像机和监视器距离较远，互相之间的地线电位差较大，视频信号就 有可能受到干扰；这时，监视器屏幕上会出现很宽的横条，图像将会发生 严重的畸变。换用双芯平衡电缆或光缆后，这种干扰即会消失。
1. 75Ω 非平衡室内电缆 2. 75Ω 非平衡室外电缆 3. 124Ω双轴平衡室内电缆 4. 124Ω双轴平衡室外电缆
同轴电缆和双轴电缆的结构 如右图所示。
• 选择同轴电缆时，应当充分考虑它将要使用的环境和要求的电气指标，再 做决定。75欧的RG59/U和RG11/U是目前最常用的两种同轴电缆（相当于 中国的SYV-75-5-1和SYV-75-9）。syv 75-5,75-7,75-9等线缆传输距离与信 号种类有关，一般不加放大器传基带视频约为300，500，800m。

9
变焦镜头
1/3英寸电动 变焦镜头
电视监控系统的组成
一、摄像部分
3.云台
如果一个监视点上所要监视的环境范围较大，则在 摄像部分中必须设置云台。云台是承载摄像机进行水平 和垂直两个方向转动的装置，如图所示。云台内装两个 电动机。这两个电动机一个负责水平方向的转动，另一 个负责垂直方向的转动。
可安装摄像机的云台装置
电视监控系统的组成
三、显示与记录部分 3.视频切换器和多画面分割器 在大型住宅小区的闭路电视监控中摄像机的数量多达 数百个，但监视器的数量受机房面积的限制要远远小于摄 像机的数量，而且监视器数量太多也不利于值班人员全面 巡视。 画面分割器就是实现全景监视的一种装置。在一台监 视器上观看多路摄像机信号.目前常用的有4、9和16画面分 割器，如图所示为4路视频多画面分割器。通过分割器，可 用一台录像机同时录制多路视频信号，回放时还能选择任 意一幅画面在监视器上全屏放映。
26
电视监控系统的设计方案
一、中小型电视监控系统 1.简单的定点监控系统 最简单的定点监控系统就是在监视现场安装定点摄像 机，通过同轴电缆将视频信号传输到监控室内的监视器。 这种简单系统适用于多种应用场合。 当监视点数增加时会使系统规模变大，但如果没有其 他附加要求，这类监控系统仍可归属于简单的定点系统。 以某超市的闭路电视监控系统为例，由于该超市的营 业面积较大（上下两层总计约16000㎡），货架较多，总共 安装了48台定点黑白摄像机。这48台摄像机的信号被分成 3组，分别接到了对应的16画面分割器、17英寸黑白监视器 和24小时录像机。如图所示显示出了该超市闭路视频监控 系统的构成。 27
4路视频多画面分割器
19
电视监控系统的组成
三、显示与记录部分 4.时滞录像机 闭路视频控制系统的录像机可以将前端系统传输 的视频和音频信号同时录制，用于24小时对监视系统 录像或报警录像。 5.控制键盘和控制台 控制键盘是监控人员控制闭路视频 监控设备的平台，通过它可以切换视频、 常用的控制键盘 遥控摄像机的云台转动或镜头变焦等，它 还具有对监控设备进行参数设置和编程等 功能。 20

CCTV监控系统的概述在当前这个信息快速流转、竞争激烈、安全问题日益突出的时代，在各领域中使用监控设备已经成为了常态，其中CCTV监控系统是公共场所、企事业单位等必备的一种设施。

这种设备不仅能够对公共区域进行监控，还能够监控企事业单位内部，起到保障公众安全和维护工作秩序的作用。

本文将对CCTV监控系统进行概述，论述其作用、功能、应用及其发展趋势等方面。

一、CCTV监控系统的作用CCTV监控系统的作用主要在于监控，它可以及时获取所监控区域的状态信息，进而解决或防范一些问题的发生。

在公共场所中，CCTV监控系统可以帮助警方提高犯罪侦查、追踪逃犯、预防恐怖袭击等方面的效率；同时该系统也能提高工作单位的安保水平，有效地避免企业突发事件的发生，从而保护员工、客户和企业的财产安全。

除此之外，CCTV监控系统还可以提高行政管理效率，治安管理效率，以及改善办公环境。

二、CCTV监控系统的功能CCTV监控系统从技术上讲是将摄像机采集的信号经过处理后将图像和声音传送到监控中心，并由监控工作人员进行识别和分析，从而达到监控的目的。

其中，CCTV监控系统具备以下几个功能：1.监视功能。

CCTV监控系统可以实时地对所监控的区域进行视觉和音频的监视，对异常情况进行警示和处理，及时保障公共安全和工作秩序。

2.录制功能。

CCTV监控系统可以对所监控的区域进行录制，并且可以保存为电子档案，方便日后查看以及调查研究。

3.报警功能。

CCTV监控系统可以在发现异常情况时自动报警，帮助安保人员快速响应和处理，及时排除隐患。

4.管理功能。

CCTV监控系统可以对监控区域的设备进行管理，包括设备的维护、更新以及数据的处理和存储等操作。

三、CCTV监控系统的应用CCTV监控系统在各个领域都有着广泛的应用，其中主要包括以下方面：1.城市公共安全：在公园、街道、广场等公共场所安装CCTV 监控系统，可以有效地减少犯罪事件的发生，并且能够帮助警方提高破案速度和效率。

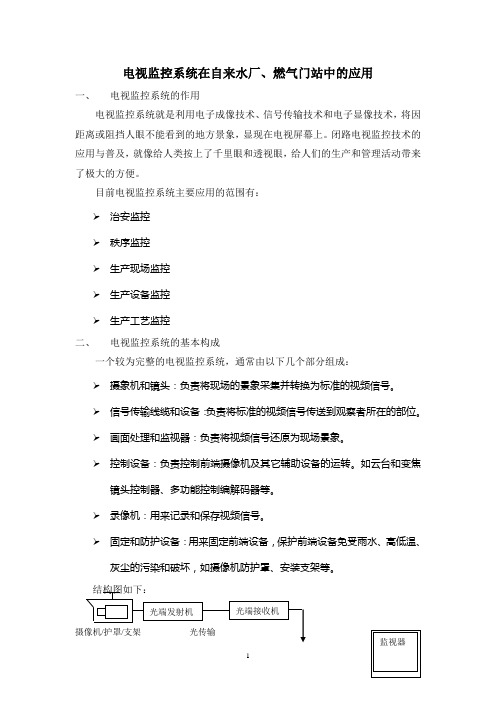

电视监控系统在自来水厂、燃气门站中的应用一、电视监控系统的作用电视监控系统就是利用电子成像技术、信号传输技术和电子显像技术，将因距离或阻挡人眼不能看到的地方景象，显现在电视屏幕上。

闭路电视监控技术的应用与普及，就像给人类按上了千里眼和透视眼，给人们的生产和管理活动带来了极大的方便。

目前电视监控系统主要应用的范围有：治安监控秩序监控生产现场监控生产设备监控生产工艺监控二、电视监控系统的基本构成一个较为完整的电视监控系统，通常由以下几个部分组成：摄象机和镜头：负责将现场的景象采集并转换为标准的视频信号。

信号传输线缆和设备：负责将标准的视频信号传送到观察者所在的部位。

画面处理和监视器：负责将视频信号还原为现场景象。

控制设备：负责控制前端摄像机及其它辅助设备的运转。

如云台和变焦镜头控制器、多功能控制编解码器等。

录像机：用来记录和保存视频信号。

固定和防护设备：用来固定前端设备，保护前端设备免受雨水、高低温、灰尘的污染和破坏，如摄像机防护罩、安装支架等。

三、监控系统领域的新概念－数码监控如今，随着数字技术和网络技术的发展和广泛应用，电视监控系统已经由原来的完全模拟监控向数字化、网络化监控系统过渡，并由此诞生了数码监控的概念。

数码监控采用了目前先进的数字技术、网络技术和视频编码技术，将模拟的视频信号转换为可以在电脑硬盘上保存、在网络上传输的数字信号。

借助于互联网的强大功能，可以实现对现场环境随时随地的监控，而且录像保存的容量更大、时间更长、检索回放更加便捷。

目前先进的数码监控系统所采用的视频编码标准为MPEG4和H.264标准，可以支持QCIF（176×144）、CIF（352×288）、D1（704×576）等压缩质量。

D1格式已经超过了DVD的图像效果。

先进的视频编码标准可以使得在同等图像质量的情况下，所需要的数据量更小。

这样不仅在存储时占用较少的硬盘空间，在网络传输时，占用的网络带宽也较少，在有线网络带宽的情况下，传输的图像更清晰流畅。

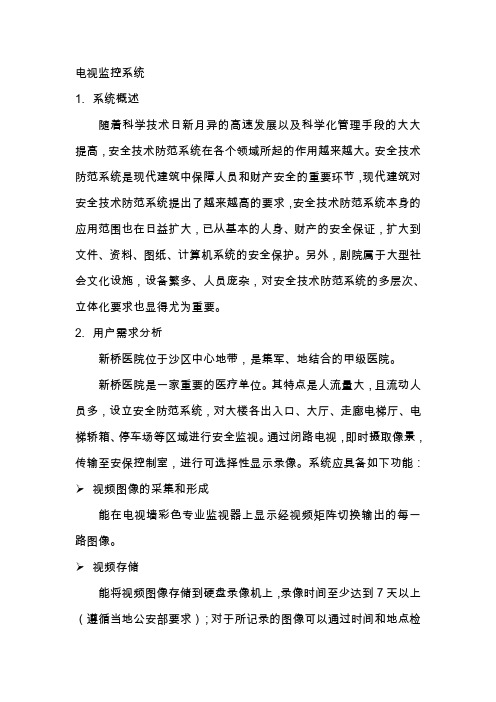

电视监控系统1.系统概述随着科学技术日新月异的高速发展以及科学化管理手段的大大提高，安全技术防范系统在各个领域所起的作用越来越大。

安全技术防范系统是现代建筑中保障人员和财产安全的重要环节，现代建筑对安全技术防范系统提出了越来越高的要求，安全技术防范系统本身的应用范围也在日益扩大，已从基本的人身、财产的安全保证，扩大到文件、资料、图纸、计算机系统的安全保护。

另外，剧院属于大型社会文化设施，设备繁多、人员庞杂，对安全技术防范系统的多层次、立体化要求也显得尤为重要。

2.用户需求分析新桥医院位于沙区中心地带，是集军、地结合的甲级医院。

新桥医院是一家重要的医疗单位。

其特点是人流量大，且流动人员多，设立安全防范系统，对大楼各出入口、大厅、走廊电梯厅、电梯轿箱、停车场等区域进行安全监视。

通过闭路电视，即时摄取像景，传输至安保控制室，进行可选择性显示录像。

系统应具备如下功能： 视频图像的采集和形成能在电视墙彩色专业监视器上显示经视频矩阵切换输出的每一路图像。

视频存储能将视频图像存储到硬盘录像机上，录像时间至少达到7天以上（遵循当地公安部要求）；对于所记录的图像可以通过时间和地点检索回放。

矩阵控制矩阵切换控制系统应用微处理器技术，可实现安防自动化，即使一名操作人员也可以控制整个CCTV系统，240路视频输入和32路视频输出。

可自定义巡视和成组切换，系统可在单独的监视器上自动执行。

使用视频分配器将接收到的原视频输出到硬盘录像机上，最大限度地确保了安全。

报警控制A、移动侦测报警：利用鼠标可以在硬盘录像机上任意一个活动的视频图像上画定任意区域为报警区，当有人侵入该区域时，系统将报警，并按照事先设置好的视频报警方案动作。

B、I/O报警：紧急报警按钮发出报警信号可联动硬盘录像机录像并语音提示，并按照事先设置好的联动动作、弹出相关界面。

C、具有遮挡功能。

D、当线路被切断及设备等破坏时、出现故障时均可报警提示。

远程图像传输和控制通过电话线（PTSN，ISDN，DDN）或计算机网络（LAN，WAN）可以实现监控系统的联网，将各监控点的多媒体监控主机设置成拨号或网络服务器，远程中心控制室就可以共享分布在不同地理位置的监控点的图像资源，并可设置多个分控。

优化系统布局
根据实际需求重新规划监控点位和布局，提高监控效果和覆盖范 围。
引入新技术
如采用智能分析技术，提高监控智能化水平，提升安全防范能力 。
THANKS.
安装云台
如果需要控制摄像机的旋转和俯 仰角度，需要安装云台。
连接报警设备
将报警设备连接到监控系统，以便 在异常情况发生时触发报警。
设置存储设备
配置合适的存储方案，确保监控视 频能够被有效存储。
系统调试与测试
检查线路连接
检查所有线路连接是否牢固，确 保信号传输稳定。
测试功能
测试摄像机的画面质量、云台的 控制、报警设备的触发等各项功
用于银行、商场、车站等公共 场所的安全保卫工作，预防和
打击犯罪行为。
交通管理
用于高速公路、城市道路、停 车场等交通场所的监控和管理
，提高交通效率和安全。
生产监控
用于工厂、仓库、物流中心等 场所的生产和物流监控，提高 生产效率和安全管理水平。
家庭监控
用于家庭安全监控和看护老人 、儿童等家庭成员，提高家庭
光纤
用于长距离传输，特别是在不 易铺设同轴电缆的环境中。
网络传输
通过IP网络将视频信号传输到 远程监控中心，具有灵活性和 可扩展性。
中继设备
用于延长传输距离和提高信号 质量，如放大器和延长器。
后端设备
视频矩阵
实现多路视频信号的切换、分割和拼接。
存储设备
用于视频录像的存储，如硬盘录像机（DVR ）和网络视频录像机（NVR）。
能是否正常。
整体调试
对整个系统进行调试，确保各设 备之间能够协同工作，监控系统
运行稳定。
电视监控系统维护
05
与保养

《电视监控系统讲》PPT 课件
本次演讲将为您介绍电视监控系统的概述、组成、部署、功能、优势、案例 分析以及对未来的展望。
系统概述
什么是电视监控系统
电视监控系统是一种通过视频摄像头和相关软件监控目标区域的安全系统。
为什么需要电视监控系统
电视监控系统能够提供实时监控、录像和回放、以及报警和告警等功能，增强安全性和保 护财产。
系统功能
1 实时监控
通过摄像头实时显示目标区域的情况，实时掌握信息。
2 录像和回放
将监控摄像头的内容录制下来，并能够随时回放以获取证据。
3 报警和告警
当发生异常情况时，系统能够实时报警并发送告警信息给相关人员。
系统优势
安全性
提供监控和报警功能，增强 安全性，防止事故和盗窃。
可靠性
硬件和软件的稳定性能够确 保系统长时间运行，不容易 出现故障。
对电视监控系统的展望
随着技术的不断进步，电视监控系统将会更加智能化和多样化，为安全保卫工作提供更多 便利和支持。
Hale Waihona Puke 系统组成1主要硬件设备
监控摄像头、视频录像机、显卡、显示器等是电视监控系统的主要硬件设备。
2
关键软件组件
视频监控软件、录像回放软件、报警系统和远程访问软件是电视监控系统的关键软件 组件。
系统部署
1
设备选择和安装
根据需要选择适合的摄像头和录像机，并进行正确的安装和布线。
2
系统配置和调试
通过设置录像参数、报警规则和远程访问等功能，对系统进行配置和调试。
灵活性
系统可以根据需求进行扩展 和升级，满足不同场景和要 求。
案例分析
具体应用场景
成功案例介绍
电视监控系统广泛应用于公共场所、企事业单位、 商业中心等各种场景。

电视监控系统原理电视监控系统是一种通过电视信号传输和监控设备进行图像采集、传输和显示的监控系统。

它的原理是利用摄像头采集实时图像，通过连接线或无线信号将图像传输至监控中心或监控设备，然后再通过电视显示屏幕进行图像显示和监控。

电视监控系统在监控领域有着广泛的应用，能够实现对各种场所或设备的实时监控、记录和管理，具有很高的实用性和安全性。

电视监控系统主要由摄像头、传输线路、监控设备和显示屏组成。

摄像头是系统的核心部件，它用来采集实时图像，通常具有高清分辨率和夜视功能，能够实现对监控目标的高清拍摄和录制。

传输线路是用来传输摄像头采集的图像信号，包括有线传输和无线传输两种方式。

有线传输通常使用网线或同轴电缆，信号传输稳定可靠，但需要铺设线路，不够灵活；无线传输利用无线信号传输图像数据，可以避免布线的麻烦，但信号稳定性稍差。

监控设备是接收和处理摄像头传输的图像信号的设备，包括视频录像机、网络视频录像机、NVR等，用于图像的存储、录制和回放。

显示屏通常采用电视显示屏幕，用于实时显示图像和监控目标。

电视监控系统的原理是通过摄像头采集实时图像，将图像信号传输至监控设备，然后再通过显示屏进行图像显示和监控。

具体来说，摄像头首先对监控目标进行图像采集，然后通过传输线路将图像信号传输至监控设备。

监控设备会对接收到的图像信号进行处理和存储，可以进行实时监控、录制和回放。

最后，监控设备会将处理后的图像信号发送至显示屏进行图像显示，用户可以通过显示屏实时观看监控目标的情况。

这样就实现了对监控目标的实时监控和管理。

电视监控系统在实际应用中有着广泛的用途。

首先，它在安防监控领域有着重要的应用，能够对公共场所、住宅小区、商业建筑等进行实时监控和管理，起到了预防和控制犯罪的作用。

其次，电视监控系统也常用于工业生产领域，能够对生产现场进行实时监控，确保生产过程的安全和稳定。

此外，电视监控系统还在交通管理、环境监测、教育培训等领域有着重要的应用价值。

2、自动增益控制
所有摄象机都有一个将来自 CCD的信号放 大到可以使用水准的视频放大器，其放大量即 增益，等效于有较高的灵敏度，可使其在微光 下灵敏，然而在亮光照的环境中放大器将过载， 使视频信号畸变。为此，需利用摄象机的自动 增益控制（AGC）电路去探测视频信号的电平， 适时地开关AGC，从而使摄象机能够在较大的 光照范围内工作，此即动态范围，即在低照度 时自动增加摄象机的灵敏度，从而提高图像信 号的强度来获得清晰的图像。
光电转换系统
当被摄对象经过光学系统透镜 的折射在光电转 换系统的摄像管或固体摄像器件的成像面上形成“焦点 ”光电转换系统中的光敏原件会把“焦点” 外的光学 图像转变成携带电荷的电信号。
电路系统
进一步将电信号放大，形成符合特定技术 要求的信号，并从摄像机中输出。
光电转换系统详解：

在闭路监控系统中，摄像机又称摄像头或 CCD（Charge Coupled Device）即电荷耦合器 件。摄像头的主要传感部件是CCD，它具有灵 敏度高、畸变小、寿命长、抗震动、抗磁场、 体积小、无残影等特点，CCD是电耦合器件 （Charge Couple Device）的简称，它能够将光 线变为电荷并可将电荷储存及转移，也可将储 存之电荷取出使电压发生变化。
室内快球型摄像机
具有多个方位预制旋转功能，也就是报警 与图象进行联动快速反，其旋转速度可根据 实际情况进行调整。
室外快球型摄像机
功能与室内基本相同
25mm 固定焦距镜头
2.8-12mm手动变焦镜头
1.铰链式侧开顶盖，便于安装摄像机 2.可用于固定支架或云台的安装 有吊装、壁装两种安装方式 3.护罩后部有三个隐含的电缆接入孔 4.有 9" 与 12" 两个尺寸可供选择

2023-11-09•电视监控系统概述•电视监控系统的组成与工作原理•电视监控系统的技术与设备•电视监控系统的应用场景与案例分析•电视监控系统的未来发展趋势与挑战目•总结与展望录01电视监控系统概述定义：电视监控系统是一种利用视频监控技术对特定区域进行实时监控的系统。

它通过摄像头、传输设备、监控中心等组成部分实现对目标区域的实时监视、录像、回放等功能。

特点实时性：电视监控系统能够实时反映监控现场的情况，提供及时、准确的信息。

直观性：通过摄像头捕捉的图像信息，监控人员可以直观地了解监控现场的情况。

远程管理：监控中心可以远程控制摄像头，对不同区域进行监控，提高管理效率。

电视监控系统的定义与特点010*******电视监控系统可以实时监测现场情况，发现异常情况并及时报警，有效提高安全防范能力。

安全防范管理效率决策支持通过电视监控系统，管理人员可以远程监控现场情况，提高管理效率。

电视监控系统提供的数据和图像信息可以为决策者提供有力的决策支持。

03电视监控系统的重要性0201历史：电视监控技术自20世纪50年代开始发展，最初主要用于军事领域，后来逐渐应用到民用领域。

随着技术的不断发展，电视监控系统逐渐实现了数字化、网络化、智能化等发展方向。

发展方向数字化：数字化技术使得电视监控系统的信号传输更加稳定、图像质量更加清晰。

网络化：网络化技术使得电视监控系统可以实现远程监控、实时传输等功能。

智能化：智能化技术使得电视监控系统可以实现自动检测、自动跟踪等功能，提高监控效率。

电视监控系统的历史与发展010*******02电视监控系统的组成与工作原理电视监控系统的组成存储设备用于存储摄像机捕捉的图像信号，以备后续查看、分析和处理。

控制中心对摄像机、传输设备、监视器等设备进行集中控制，实现远程监控和管理。

监视器用于显示摄像机传输的图像信号，以便人工或自动监控。

摄像机用于捕捉监视区域内的图像，并将其转换为电信号。

传输设备将摄像机捕捉到的图像信号传输到监视器或控制中心。

电视监控系统发展阶段—模拟
*
模拟监控特点： 控制中心设备组成复杂。 系统连线量大。 不便实现多路图象的同时显示。 不便实现多路图象的同时录象保存。 由于是磁带保存，一是不便大量保 存图象，二是图象回放质量差。 录象带图象只能通过原系统设备 回放，图象资料检索不方便。 系统相互独立，无法联网。 系统一旦完成，不便扩展。
*
系统描述： 就系统前端设备到控制中心前期视频信号处理 设备和模拟监控系统完全相同。 前端可有多台摄象机，每台摄象机的视频信号都 通过一条视频同轴电缆线连到控制中心。摄象机路 数越多，布线工作量越大，系统组成越复杂。 每路摄象机的视频信号首先接 到视频矩阵的输入端口上，经选 择再由视频矩阵的输出口送出， 这样便于实现将所需要的图象信 号送到计算机显示和录象保存。
传输线
前端设备 _摄象机
中心设备_监视器
电视监控最小系统
*
● 电视监控系统的应用范围 电视监控系统出现初期，主要是面向一些特殊行业的应用：金融、军事、文博系统及其他安全部门等。这也是最初电视监控行业被称为社会公共安全防范行业的原由。 随着数字监控技术的发展和成熟，在今天，电视监控系统的应用已经普及到了各行各业：公安、交通、教育、电力、厂矿企业、城区管理、居民小区等。
电视监控系统基本概念
*
电视监控系统发展阶段
电视监控系统从诞生到今天，依据中心控 制设备技术先进程度和组成结构可以划分为 三个发展阶段： 第一阶段：模拟电视监控时期 第二阶段：外挂的数字电视监控时期 第三阶段：全数字电视监控时期
电视监控系统
基础知识培训
*
主要内容
◆ 电视监控系统基本概念 ◆ 电视监控系统的发展阶段 ◆ 电视监控系统常用通讯接口 ◆ 电视监控系统常用设备介绍

电视监控系统概述电视监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统。

它可以通过遥控摄像机及其辅助设备（云台、镜头等）直接观看被监视场所的情况，还可以把被监视场所的图像和声音全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据。

同时网络电视监控系统可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大。

因此它已成为人们在现代化管理中监控的一种极为有效的观察工具，目前已广泛应用于工矿企业的现场监控及厂区无人值守监控。

针对石油、化工、煤矿等行业，我公司专门推出了具有安全防爆功能的安防系统解决方案。

系统功能结构（1）安全、稳定、可靠：系统技术成熟可靠，能够稳定运行，并符合防火、防爆、防雷、防静电要求，可以全天候的24小时工作。

针对石油化工等对防爆、安全防护要求等级比较高的场所重点推出了防爆电视监控系统解决方案，系统配置有防爆摄像仪、防爆云台、现场防爆解码器等防爆设备。

（2）技术先进：在稳定可靠的基础之上，系统采用目前最先进的前端设备、数据传输技术、视频处理技术，保持一定时期内的先进性。

（3）系统设备选型方便灵活：可以满足不同场所、不同用户的要求。

（4）多种前端设备选型：系统可以配置超低照度摄像仪、自动彩色转黑白摄像仪、红外摄像仪、高清晰度摄像仪、网络摄像仪、防爆摄像仪、抢式摄像仪、一体化摄像仪、半球摄像仪、高速球机等等。

（5）对夜视有要求的场所，系统配置有夜视红外摄像仪。

（1）权限管理：●采用集中管理模式，统一管理设置参数、权限等。

●采用集中管理模式，将监控点分为若干个区域现场。

●系统提供多级用户管理并具备相应的权限：系统管理员：可进行全部操作，并可对其他用户进行管理。

系统操作员：除系统设置和用户管理权限设置外，其他的与系统管理员相同。

一般用户：只具有图像查看和画面切换的权限。

（2）显示功能：●图形中文界面。

●可实时显示高质量的图像。

电视监控系统已成为人们在现代化管理中进行监视控制的一种极为有效的工具。

电视监控系统由摄像机、传输分配、控制、图像的处理与显示四部分组成。

该系统是双向的多路传输系统，既要向接收端传输视频信号，又要向摄像机传送控制信号和电源。

1控制方式及控制信号的传输电视监控系统应具有对电动云台、电动变焦镜头、防护罩和电源的控制功能。

控制中心与受控中心间的距离及受控设备的多少决定电视监控系统的控制方式。

(1)当摄像机数量少，控制距离不超过500m时，可采用直接控制方式，用多芯电缆传输控制信号。

这种方式控制线数量多，施工量大。

(2)当摄像机数量少，控制项目较少，控制距离在1000m以内时，可采用间接控制方式。

这种方式控制线数量也较多。

(3)由于PC机技术的极大进步，现已将数字技术广泛应用于传统的模拟电视监控领域，这就是数据编码微机控制方式。

这种方式采用串行码传输控制信号，系统控制线只需两根，适用于大中型系统的控制及长距离传输，还可以用软件将监控与报警系统兼容起来。

(4)当控制距离在300～500m时，来自摄像机的视频信号及来自控制器端的控制信号可共用一条同轴电缆，这就是同轴视控方式。

这种方式虽能节省控制线，但目前此类设备较昂贵，设计时要综合考虑。

2视频信号的分配及传输2.1视频信号的分配当监视器不超过5台且就近设置时，可采用桥接分配方式，见图1；当一路视频信号要传送到相距较远的多个监视器时，应采用视频分配器方式，见图2。

2.2视频信号的传输视频信号传输线有同轴电缆(不平衡电缆)、平衡对称电缆(电话电缆)、光缆。

平衡对称电缆和光缆一般用于长距离传输，对于宾馆酒店等建筑一般采用同轴电缆传输视频基带信号的传输方式。

当采用75－5同轴电缆时，一般传输距离在300m时，应考虑使用电缆补偿器。

如采用75－9同轴电缆时，摄像机和监视器间的距离在500m以内可不加电缆补偿器。

3摄像机及附属设备的选择电视监控用摄像机按摄像器件划分为电真空摄像器件(即摄像管)摄像机和固体摄像器件(CCD器件、MOS器件)摄像机两大类。

电视监控系统介绍1、电视监控系统概述安防领域的电视监控系统，国外又称闭路电视CCTV(Closed Circuit Television)，为区别国内普遍称为的闭路电视CATV,我国将CCTV称为应用电视。

根据监控区域的大小及实际需要，电视监控系统可有大、中、小型系统之分。

一般电视监控系统均由前端设备、传输系统和终端设备组成。

2、电视监控系统特点(1)CCTV系统与扩散型的广播电视不同，是集中型，一般供监测、控制、管理使用。

(2)CCTV系统的信息来源于多台摄像机，多路信号要求同时传输、同时显示。

(3)用户是在一个或几个有限的点上，比较集中，目的是收集或监视信息，传输的距离一般较短，多在几十米到几公里的有限范围内。

(4)一般都采用闭路传输，极少采用开路传输方式。

1km以内用电缆传输，1km以上可以用光缆传输。

(5)一般用视频直接传输，不用射频传输。

视频传输又称基带传输，即不经过频率变换等任何处理，直接传送摄像机等设备输出的视频信号。

(6)除向接收端传输视频信号外，还要向摄像机传送控制信号和电源，因此是一种双向的多路传输系统。

3、电视监控系统分类根据系统的技术和功能要求，确定系统的组成形式及其设备配置。

系统的组成形式的选择如下：(1)单头单尾系统单头单尾系统是最简单的组成方式，它由一台摄像机和一台监视器组成，在一处连续监视一个固定目标。

如果在该系统上增加一些功能，例如摄像镜头焦距的长短、光圈的大小、远近聚焦都可以遥控调制，还可以遥控电动云台的左右上下运动和接通摄像机的电源。

摄像机加上专用外罩就可以在特殊的环境下工作。

这些功能的调节都是靠控制器来完成。

(2)单头多尾系统单头多尾系统在多处监视同一个分散目标时，选用摄像机，传输电(光)缆、视频分配器等组成。

它是由一台摄像机向许多监视点输送图像信号，由各个点上的监视器同时观看图像。

(3)多头单尾系统多头单尾系统用在一处集中监视多个分散目标时，选用摄像机、传输电(光)缆、切换控制器、监视器等组成。

电视监控系统综述电视监控成为安防系统的核心技术已是不争的事实，既是电视技术自身的进步所致，也是安防系统作用与功能的提升和应用领域拓展的必然。

电视技术的飞速发展一方面使经典的系统达到了一个很高的水平，系统模式更加成熟，产品性能极大地提高、环境适应性越来越宽、价格却越来越低，另一方面又产生了许多新的概念、新的系统模式、新的产品和应用方式，现代电视监控初露端倪。

电视监控技术的特点◆电视技术本身是一种主动的探测手段、它不同于一般光强探测的方式（物理量探测），是一种直接对目标的探测（目前还不是自动的探测），信息量大、准确性高，同时，又是实时动态监控的最佳手段，综观全局、一目了然。

因此，是实现安防系统三要素（探测、系统监控、周界和出入管理）的主要技术；◆它是其它技术系统有效的辅助手段，如防入侵报警系统的复核手段。

在早期的安防系统中，电视监控系统的作用就是报警复核，由于成本高，只能在高安全要求的部位采用。

现在已是各种技术系统（报警、特征识别、建筑环境监控等）普遍采用的辅助技术。

它实时、真实、直观的信息又是指挥系统决策的主要依据；◆记录信息的完整和真实性，信息的记录和存贮是安防系统的基本功能要求，电视监控系统所记录的信息是安防系统中最完整和真实的内容，是可以作为证据和为事后的调查提供依据的东西，这是其它技术系统作不到的。

它不仅可以记录事件发生的状态、时间、还可以记录事件发展的过程和处理结果；◆可以和安防系统外的技术系统实现资源共享，成为其它自动化系统的一部分，如消防、楼宇管理等。

安防系统中可以与其它建筑自动化系统实现充分资源共享的只有电视监控；出入口管理可以和其它管理系统实现资源共享，但由于安全要求上的巨大差别，共享程度有限，而且效果也不太好；◆电视监控是安防系统技术、功能集成的核心。

集成是建筑智能化的基本要求，安防系统也是如此。

通常，实现系统集成的最佳途径是：以一个子系统为核心进行功能的扩展，实现与其它子系统的功能联动、形成统一的控制平台（操作界面）。

视频监控系统概述视频监控系统概述⒈引言在当今社会，视频监控系统的应用越来越广泛。

这项技术通过安装摄像头和监控设备，可以对特定区域进行实时的监视和录制。

本文档将详细介绍视频监控系统的概述，包括系统的基本原理、组成部分和应用场景等。

⒉系统原理⑴摄像头摄像头是视频监控系统中最基本的组成部分之一。

它通过光学传感器捕捉图像，并将其转换为电子信号。

这些信号经过处理后，可以显示在监视器上或者用于录制和存储。

⑵视频信号传输视频信号传输是保证监控系统正常工作的重要环节。

传统的视频监控系统一般采用传统的模拟传输方式，即通过同轴电缆将视频信号传输到监视器。

而现代的视频监控系统则大多采用网络传输，即通过网络将视频信号传输到监视器或服务器。

⑶监控设备监控设备包括监视器、硬盘录像机（DVR）或网络视频录像机（NVR）等。

监视器用于显示和观看监控视频，而DVR或NVR则用于录制和存储视频。

⒊系统组成部分⑴摄像头摄像头是系统中最重要的组成部分之一。

它可以根据需要选择不同类型的摄像头，如固定摄像头、云台摄像头或红外摄像头等。

⑵视频传输设备视频传输设备用于将摄像头捕捉到的图像信号传输到监视器或服务器。

传统的视频传输设备包括同轴电缆、视频分配器和转换器等。

现代的视频传输设备则主要采用网络传输，通过以太网或无线网络将视频信号传输到监视器或服务器。

⑶监控设备监控设备用于显示、录制和存储监控视频。

监视器用于实时观看监控视频，而DVR或NVR则用于录制和存储视频。

⒋应用场景⑴公共场所监控视频监控系统广泛应用于公共场所，如银行、商场、机场和地铁等。

它可以帮助监测和预防犯罪行为，提高公共安全水平。

⑵家庭安防视频监控系统也可以被用于家庭安防。

通过安装摄像头和监控设备，家庭成员可以实时监控家庭的安全状况，并在发生异常情况时及时采取措施。

⑶生产监控在工业生产领域，视频监控系统被广泛用于生产过程的监控和管理。

它可以帮助监测生产现场，确保生产过程的正常进行，并及时发现和处理潜在的问题。

监控系统概述在当今社会，监控系统已经成为了保障安全、提高管理效率和维护秩序的重要手段。

无论是在公共场所、商业场所、工业领域还是家庭环境中，监控系统都发挥着不可或缺的作用。

监控系统，简单来说，就是通过一系列设备和技术手段，对特定区域或对象进行实时观察、记录和分析的系统。

它主要由前端设备、传输设备、控制设备和显示存储设备等几个部分组成。

前端设备是监控系统的“眼睛”，包括摄像机、镜头、防护罩、支架等。

摄像机是其中最为关键的部分，其性能直接影响到监控图像的质量。

目前市场上常见的摄像机有模拟摄像机和网络摄像机两种。

模拟摄像机通过同轴电缆传输模拟信号，图像清晰度相对较低；而网络摄像机则通过网络传输数字信号，能够提供更高清晰度的图像，如高清（HD）甚至超高清（UHD）画质。

此外，还有具备特殊功能的摄像机，如红外摄像机、球型摄像机、枪型摄像机等，以适应不同的监控场景需求。

传输设备负责将前端设备采集到的图像和声音等信号传输到控制设备和显示存储设备。

常见的传输方式有有线传输和无线传输。

有线传输包括同轴电缆、双绞线、光纤等，具有传输稳定、抗干扰能力强的优点，但布线成本较高。

无线传输则利用无线网络技术，如 WiFi、蓝牙、4G/5G 等，具有安装灵活、便捷的特点，但可能会受到信号干扰和传输距离的限制。

控制设备是监控系统的“大脑”，主要包括矩阵切换器、控制键盘、录像机等。

矩阵切换器可以实现对多个摄像机输入信号的切换和分配，方便用户选择查看不同的监控画面。

控制键盘则用于对摄像机的云台、镜头进行控制，调整拍摄角度和焦距。

录像机用于对监控图像进行录制和存储，以便后续查阅和分析。

显示存储设备是监控系统的“输出端”，包括监视器、显示器、硬盘录像机（DVR）、网络视频录像机（NVR）等。

监视器和显示器用于实时显示监控画面，让用户能够直观地观察监控区域的情况。

DVR 和NVR 则用于存储监控图像，存储容量和存储时间取决于设备的规格和用户的设置。
