土木工程施工工程计算书工程名称：XXX项目土木工程施工工程计算书工程地点：XXX地区工程单位：XXX施工单位编制日期：XXXX年XX月XX日一、概述本施工工程计算书是针对XXX项目的土木工程，在施工过程中需要进行各种工程计算和设计。
本文将从地基承载力计算、混凝土结构计算和钢结构计算等方面进行详细的分析和计算。
二、地基承载力计算1. 地基承载力的计算公式及参数地基承载力是土壤对地基基础承受的力，通常通过标贯试验、静力触探、动力触探等方法获取土壤参数。
一般采用标准振实度进行地基承载力计算。
2. 地基承载力的具体计算过程（1）标准振实度测定结果根据标准振实度测定结果，确定土壤承载力指标。
（2）地基承载力计算根据土壤承载力指标，使用相应的地基承载力计算公式进行计算，并确定地基承载力的合理设计值。
3. 结果分析根据地基承载力的计算结果，合理选择地基基础结构，保证地基承载力的合理设计值。
三、混凝土结构计算1. 混凝土结构设计参数混凝土结构设计需要考虑混凝土强度、受力状况、设计荷载等参数。
2. 混凝土结构设计计算（1）混凝土强度设计根据设计荷载和混凝土受力状况，确定合理的混凝土强度设计值。
（2）混凝土结构受力计算根据混凝土结构的实际受力情况，进行强度设计和稳定性分析。
3. 结果分析根据混凝土结构的设计计算结果，合理确定混凝土结构的尺寸和配筋，并保证结构的稳定性和安全性。
四、钢结构计算1. 钢结构设计参数钢结构设计需要考虑钢材强度、受力状况、设计荷载等参数。
2. 钢结构设计计算（1）钢结构强度设计根据设计荷载和钢结构受力状况，确定合理的钢结构强度设计值。
（2）钢结构受力计算根据钢结构的实际受力情况，进行强度设计和稳定性分析。
3. 结果分析根据钢结构的设计计算结果，合理确定钢结构的尺寸和焊接节点，保证结构的稳定性和安全性。
五、总结通过对地基承载力、混凝土结构和钢结构的设计计算，确定了合理的设计值，并保证了工程的稳定性和安全性。

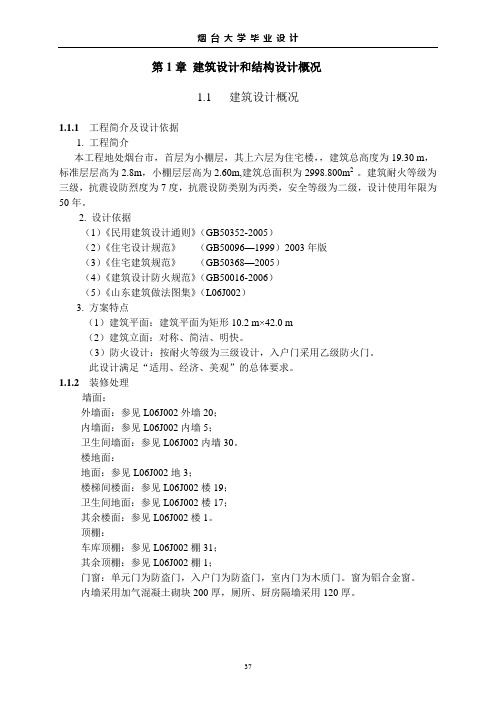

第1章建筑设计和结构设计概况1.1 建筑设计概况1.1.1工程简介及设计依据1. 工程简介本工程地处烟台市，首层为小棚层，其上六层为住宅楼，，建筑总高度为19.30 m，标准层层高为2.8m，小棚层层高为2.60m,建筑总面积为2998.800m2 。
建筑耐火等级为三级，抗震设防烈度为7度，抗震设防类别为丙类，安全等级为二级，设计使用年限为50年。
2. 设计依据（1）《民用建筑设计通则》（GB50352-2005）（2）《住宅设计规范》（GB50096—1999）2003年版（3）《住宅建筑规范》（GB50368—2005）（4）《建筑设计防火规范》（GB50016-2006）（5）《山东建筑做法图集》（L06J002）3. 方案特点（1）建筑平面：建筑平面为矩形10.2 m×42.0 m（2）建筑立面：对称、简洁、明快。
（3）防火设计：按耐火等级为三级设计，入户门采用乙级防火门。
此设计满足“适用、经济、美观”的总体要求。
1.1.2 装修处理墙面：外墙面：参见L06J002外墙20；内墙面：参见L06J002内墙5；卫生间墙面：参见L06J002内墙30。
楼地面：地面：参见L06J002地3；楼梯间楼面：参见L06J002楼19；卫生间地面：参见L06J002楼17；其余楼面：参见L06J002楼1。
顶棚：车库顶棚：参见L06J002棚31；其余顶棚：参见L06J002棚1；门窗：单元门为防盗门，入户门为防盗门，室内门为木质门。
窗为铝合金窗。
内墙采用加气混凝土砌块200厚，厕所、厨房隔墙采用120厚。
1.2 结构设计概况1.2.1设计规范1.《建筑结构荷载规范》（GB50009-2001）2006年版2.《建筑抗震设计规范》（GB50011-2001）2008年版3.《混凝土结构设计规范》（GB50010-2002）4.《建筑结构制图标准》（GB/T50105-2001）5.《建筑地基基础设计规范》（GB50007-2002）6. 混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1 1.2.2自然条件1. 基本风压：0.552kN/m，基本雪压：0.402k N/m2. 抗震设防烈度：7度3. 场地土的类别：二类4. 地面粗糙程度：B类5. 工程地质概况：(1)第一层：素填土平均厚度为0.63m(2)第二层：粉质粘土平均厚度为5.52mak 180 kPaf=(3)第三层：全风化云母片岩平均厚度为7.79mak 220 kPaf=(4)第四层：强风化云母片岩该层未穿透ak 350 kPaf=1.2.3楼层使用荷载（活荷载）卫生间、厨房、楼梯间2.02k N/m，非上人屋面0.52k N/m。
第一章建筑设计1设计任务1.1 设计原始资料1.1.1工程概况某市拟兴建7层住宅楼，建筑面积5106.26m2，设计使用年限为50年，拟建办公楼所在地土为Ⅱ类土，地面粗糙度为B类。
1.1.2 自然条件地质条件：杂填土：γ1=16KN/m3、粘土：γ2=27.2KN/m3；水文资料：最高地下水位距地面为2.5m，最低地下水位距地面5m；气象资料：常年风向：东北；抗震设防：7度；抗震等级：三级；务及要求屋面活荷载：2KN/m楼面活荷载：2KN/m基本雪压：0.35KN/m地基基础安全等级为：乙级。
1.2 建筑设计任务及要求建筑层数：七层建筑面积：4000-5000平方米。
结构形式：现浇钢筋砼框架结构、钢筋砼条形基础。
使用要求：两室两厅 70～100 m2/套（顶层复式）两室两厅 100～120 m2/套（顶层复式）三室两厅 120～150 m2/套（顶层复式）1.3 结构设计任务及要求要求该结构为横向框架承重和现浇式肋型楼盖，钢筋混凝土结构。
第2章建筑设计总说明2.1 平面设计2.1.1 平面布置平面布置按照业主的使用要求，在每一单元布置一个宽度为2.4m的楼梯，每种户型设卫生间、厨房、客厅、卧室，具体的布置可见平面图。
2.1.2 柱网布置柱网布置按布置灵活的原则，具体可见结构平面图。
2.2 剖面设计2.2.1 房间各部分高度净高和层高：房间净高为2.9m，层高为3.0m。
室内外高差：室内外高差为450mm.。
窗平台离楼板1000mm。
窗，门尺寸布置见门窗表（建筑图中）2.2.2 屋面构造说明屋面为平屋面，自上而下分别为：20mm水泥砂浆找平层120~140mm水泥蛭石保温层100mm钢筋混凝土。
15mm厚纸筋抹灰2.2.3 楼面构造说明20mm水泥砂浆100mm钢筋混凝土板15mm厚纸筋抹灰2.3 墙体构造设计外墙：370mm厚粘土空心砖，两侧墙面均为20mm抹灰。
内墙：240mm厚粘土空心砖，两侧均为20mm厚抹灰。
前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本组毕业设计为多层教学楼，我的题目为《长春市盛鑫中学教学楼》。
在毕业设计前期，我温习了《结构力学》、《钢筋混凝土》、《建筑结构抗震设计》等知识，并借阅了《抗震规范》、《混凝土规范》、《荷载规范》等规范。
在毕业设计中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。
在毕业设计后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。
毕业设计的四个月里，在老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。
巩固了专业知识、提高了综合分析、解决问题的能力。
在进行内力组合的计算时，进一步了解了Excel。
在绘图时熟练掌握了AutoCAD，结构设计时了解了PKPM，TSZ等软件的使用。
以上所有这些从不同方面达到了毕业设计的目的与要求。
框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。
由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。
二零一二年六月内容摘要本设计的题目为长春市盛鑫中学教学楼设计。
建筑主体为5层，总建筑面积为6043.1m2，建筑总高度为19.2m，抗震设防烈度为7度，抗震等级为三级。
结构采用钢筋混凝土框架形式及独立的钢筋混凝土柱下基础。
本设计主要进行了结构方案中横向框架A、B、C、D轴框架的抗震设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。
接着计算竖向荷载（恒载及活荷载）作用下的结构内力，找出最不利的一组或几组内力组合,选取最安全的结果计算配筋并绘图。
此外还进行了结构方案中的室内楼梯的设计。
摘要m，建设地点在贵阳市，抗毕业设计题目为贵阳市中学教学楼结构设计，建筑面积55172震设防烈度为6度;上部结构采用钢筋混凝土框架结构，框架抗震等级为三级；基础采用柱下独立基础。
毕业设计包括建筑设计、结构设计两部分。
结构设计是重点。
结构设计内容包括：构件截面尺寸的确定、竖向和水平荷载计算、框架内力及侧移计算、内力组合、框架梁柱截面配筋以及楼板、楼梯和基础设计。
严格按有关结构设计规范或规程进行结构设计,并且考虑了抗震计算和有关构造要求。
在计算方法上，水平地震作用采用“底部剪力法”，风荷载和水平地震作用下框架内力计算采用D值法，竖向荷载作用下框架内力计算采用分层法。
结构设计算重点是手算，并利用PKPM软件包中Satwe软件检验手算结果.关键词：教学楼、混凝土、框架结构、内力计算、配筋前言毕业设计是土木工程专业本科教学计划的最后一个重要环节,是对学生综合素质与工程实践能力的一次检验；毕业设计能培养学生综合应用所学的基础课、专业基础课、专业课和相应技能，更能提高学生的综合素质和分析处理工程问题的能力。
m，建筑地点在贵阳市，抗震设防毕业设计为四层教学楼，建筑面积达 55172烈度为6度，上部结构为框架结构，基础为预应力桩。
本题目建筑结构绘图不算很复杂，但结构计算上也有一些难点。
本毕业设计主要分为建筑设计、上部结构设计、下部结构设计、楼板结构设计、楼梯结构设计和分析与总结六大章。
第一章主要是建筑方案与建筑施工图设计说明，第二章是设计的重点，主要是结构方案选型、框架截面尺寸初选、荷载计算、侧移验算、内力分析和组合、框架梁柱配筋计算。
第三、四、五章主要是地基,楼板,楼梯的方案选型、尺寸初选和配筋计算.第六章主要是电算与手算的分析比较。
1 建筑设计1。
1设计资料1。
1。
1工程概况拟在贵阳市新中学教学楼,总建筑面积为5517 m2。
此教学楼为四层现浇钢筋混凝土框架结构,建筑高度为16。
8m。
1。
1。
2设计原始资料1）地段平面：L形，东西长69。
目录第1章工程概况 (1)1.1 工程背景 (1)1.2 设计资料 (1)1.3 建筑材料 (1)1.4 工程特点 (1)第2章建筑设计 (2)2.1 工程概况 (2)2.2 基本资料 (2)2.3 气象条件 (2)2.4 工程所用材料 (3)2.5 平面设计 (3)2.6 建筑立面设计 (4)第3章刚度计算 (5)3.1 确定框架计算简图 (5)3.2 框架梁柱的线刚度计算 (5)第4章设计资料 (6)4.1 设计资料 (6)4.2 结构布置 (6)第5章荷载及重力荷载代表值计算 (7)5.1 屋面及楼面永久荷载标准值计算 (7)5.2 屋面及楼面可变荷载标准值计算 (8)5.3 梁柱重力荷载代表值计算 (8)5.4 墙体永久荷载标准值计算 (8)5.5 总重力代表值计算 (8)第6章横向水平地震作用及内力计算 (11)6.1 横向结构自振周期计算 (11)6.2 横向水平地震作用标准值及位移计算 (11)第7章荷载作用下横向框架结构内力计算 (14)7.1 计算单元的确定 (14)7.2 荷载计算 (14)7.3 竖向荷载内力计算 (17)7.4 纵向框架传递给计算单元柱的内力及柱自重汇总 (19)第8章框架梁柱截面设计 (26)8.1 按非抗震组合设计 (26)8.2 按抗震组合设计 (30)8.3 框架梁柱各控制截面选筋结果 (33)第9章板的配筋计算 (37)9.1 荷载设计值计算 (37)9.2 现浇板配筋计算 (37)第10章楼梯设计 (42)10.1 楼梯板计算 (42)10.2 平台板计算 (43)10.3 平台梁计算 (44)第11章基础设计 (46)11.1 基础埋深确定 (46)11.2 地基承载力特征值fa的确定 (46)11.3 初估基底尺寸 (46)11.4 验算持力层承载力 (46)11.5 基础抗冲切验算及配筋计算 (47)致谢 (52)参考文献 (53)第1章工程概况1.1工程背景本建筑为新郑是金朗庭五层办公楼，建筑面积为4677.75m2，位于郑州市新郑市解放路01号，耐久年限为50年，7度设防，结构类型为框架结构。
第1篇一、工程概况1. 项目名称：XX住宅小区一期工程2. 建设地点：XX市XX区XX路3. 建筑类型：住宅楼、商业楼、地下车库4. 结构形式：框架结构、剪力墙结构5. 基础形式：筏板基础、桩基础6. 施工工期：24个月二、计算依据1. 国家及地方相关设计规范、标准2. 施工图纸3. 地质勘察报告4. 气象资料三、主要计算内容1. 基础工程- 基础承载力计算：根据地质勘察报告，计算基础承载力，确保基础设计满足承载要求。
- 基础配筋计算：根据结构形式和荷载要求，计算基础配筋，确保基础具有足够的强度和刚度。
- 混凝土用量计算：根据基础体积和混凝土强度等级，计算混凝土用量。
2. 主体结构工程- 框架结构计算：根据荷载要求，计算框架梁、柱的截面尺寸和配筋。
- 剪力墙结构计算：根据荷载要求，计算剪力墙的截面尺寸和配筋。
- 楼板结构计算：根据荷载要求，计算楼板的厚度和配筋。
3. 屋面工程- 屋面防水计算：根据屋面防水等级和材料要求，计算防水层厚度和施工要求。
- 屋面保温计算：根据屋面保温要求，计算保温层厚度和施工要求。
4. 装饰装修工程- 装饰装修材料用量计算：根据装饰装修设计要求，计算各种装饰装修材料的用量。
- 装饰装修施工方案计算：根据装饰装修施工工艺，计算施工方案和施工时间。
四、计算结果1. 基础工程：基础承载力满足要求，配筋合理，混凝土用量为XXX立方米。
2. 主体结构工程：框架梁、柱、剪力墙、楼板均满足强度和刚度要求，配筋合理。
3. 屋面工程：屋面防水层厚度为XXX毫米，保温层厚度为XXX毫米。
4. 装饰装修工程：各种装饰装修材料用量合理，施工方案可行。
五、结论根据计算结果，本工程各项指标均满足设计要求，施工方案合理可行。
在施工过程中，应严格按照设计规范和施工图纸进行施工，确保工程质量。
六、注意事项1. 施工过程中，应密切关注地质条件、气象条件等因素，及时调整施工方案。
2. 加强施工现场管理，确保施工安全和质量。
1 结构设计说明1.1 工程概况杭州某建筑设计有限公司投资拟建多层办公楼，建筑面积为60002m。
高度控制在24米下，层数为6层。
1.2 设计主要依据和资料1.2.1 设计依据a) 国家及浙江省现行的有关结构设计规范、规程及规定。
b) 本工程各项批文及甲方单位要求。
c) 本工程的活载取值严格按《建筑结构荷载规范》（GB50009-2001）执行。
1.2.2 设计资料1 房屋建筑学武汉工业大学出版社2 混凝土结构（上、下）武汉理工大学出版社3 基础工程同济大学出版社4 建筑结构设计东南大学出版社5 结构力学人民教育出版社6 地基与基础武汉工业大学出版社7 工程结构抗震中国建筑工业出版社8 简明建筑结构设计手册中国建筑工业出版社9 土木工程专业毕业设计指导科学出版社10 实用钢筋混凝土构造手册中国建筑工业出版社11 房屋建筑制图统一标准（BG50001-2001）中国建筑工业出版社12 建筑结构制图标准（BG50105-2001）中国建筑工业出版社13 建筑设计防火规范（GBJ16—87）中国建筑工业出版社14 民用建筑设计规范（GBJI0I8-7）中国建筑工业出版社15 综合医院建筑设计规范（JGJ49-88）中国建筑工业出版社16 建筑楼梯模数协调标准（GBJI0I-87）中国建筑工业出版社17 建筑结构荷载规范（GB5009-2001）中国建筑工业出版社18 建筑结构可靠度设计统一标准（GB50068-2001）中国建筑工业出版社19 混凝土结构设计规范（GB50010—2002）中国建筑工业出版社20 地基与基础设计规范（GB5007-2002）中国建筑工业出版社21 建筑抗震设计规范（GB50011—2001）中国建筑工业出版社22 砌体结构中国建筑工业出版社23 简明砌体结构设计施工资料集成中国电力出版社24 土木工程专业毕业设计指南中国水利水电出版社25 土建工程图与AutoCAD 科学出版社26 简明砌体结构设计手册机械工业出版社27 砌体结构设计手册中国建筑工业出版社28 砌体结构设计规范（GB50010—2002）中国建筑工业出版社本工程采用框架结构体系，抗震等级为四级。
土木工程结构工程计算书土木工程结构工程计算书是指一种用于在结构工程设计和施工过程中进行结构计算和分析的重要文档。
土木工程结构工程计算书涵盖了多样的计算内容，包括静力学、动力学、材料力学、地震工程、建筑力学、结构稳定性等方面。
土木工程结构工程计算书的编制是土木工程结构设计与建设的必要步骤之一。
在编制过程中，通常需要考虑设计方案的安全性、可靠性、经济性以及施工的可行性等关键因素。
因此，土木工程结构工程计算书成为了土木工程领域中不可或缺的一部分。
在土木工程结构工程计算书中，计算要素会根据实际需要进行选择和应用。
根据结构计算的不同步骤及环节，计算导则也可以划分为初步计算和细部计算。
初步计算通常包括了基础设计、钩端活锚设计及悬挑结构设计等。
细部计算则是继续对初步计算的结果进行更加深入的计算和分析，主要包括设备承重结构计算、建筑高层结构计算、桥梁结构计算等。
土木工程结构工程计算书还常常需要考虑环境、气候、材料等因素的影响。
例如，要考虑地震、风、雪、雨、气候变化等自然环境因素对结构的影响，同时还要考虑钢材、混凝土、砖石、木材等材料的强度、承载能力、各向异性等因素。
为了保证计算书的准确性和规范性，往往需要采用一系列的计算与分析工具。
例如，静力学计算中常用的工具有截面法、弯矩法、剪力法等；动力学计算中常用的工具有振动分析、模型分析等；材料力学计算中常用的工具有拉伸试验、弯曲试验等。
如今，随着科技的进步和计算机技术的普及，土木工程领域也出现了各式各样的专业计算软件和辅助工具（如Autocad、STAADPRO、ANSYS、ETABS等），进一步提升了计算书的设计效率和准确性。
另外，提供完善的土木工程结构工程计算书可以落实“工程质量第一”的原则，优化土木工程结构的设计与施工。
一方面，计算书可以作为防止工程质量事故发生的有效手段；另一方面，有了计算书的支撑，也可以更好地促进工程结构的技术革新和经验积累，为后续工程开展提供更加可靠的技术支持。
前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本组毕业设计为多层教学楼，我的题目为《长春市盛鑫中学教学楼》。
在毕业设计前期，我温习了《结构力学》、《钢筋混凝土》、《建筑结构抗震设计》等知识，并借阅了《抗震规范》、《混凝土规范》、《荷载规范》等规范。
在毕业设计中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。
在毕业设计后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。
毕业设计的四个月里，在老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。
巩固了专业知识、提高了综合分析、解决问题的能力。
在进行内力组合的计算时，进一步了解了Excel。
在绘图时熟练掌握了AutoCAD，结构设计时了解了PKPM，TSZ等软件的使用。
以上所有这些从不同方面达到了毕业设计的目的与要求。
框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。
由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。
二零一二年六月内容摘要本设计的题目为长春市盛鑫中学教学楼设计。
建筑主体为5层，总建筑面积为6043.1m2，建筑总高度为19.2m，抗震设防烈度为7度，抗震等级为三级。
结构采用钢筋混凝土框架形式及独立的钢筋混凝土柱下基础。
本设计主要进行了结构方案中横向框架A、B、C、D轴框架的抗震设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。
接着计算竖向荷载（恒载及活荷载）作用下的结构内力，找出最不利的一组或几组内力组合,选取最安全的结果计算配筋并绘图。
此外还进行了结构方案中的室内楼梯的设计。
完成了梯段板，平台梁等构件的内力和配筋计算及施工图绘制。
AbstractThe design for the topic of changchun city ChengXin secondary schoolbuildings design . The architecture has five stories and. Its whole floorage is 6043.1m2, its top is 19.2m high. The earthquake intensity is 7. Style of the building is totally frame structure of reinforced concrete. The foundation of the building is the single footing stand.The purpose of the design is to do the anti-seismic design in the longitudinal frames of axis A、B、C、D. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.第一部分建筑设计第一章设计总说明1.1工程名称：长春市盛鑫中学教学楼1.2工程概况：本工程建筑面积: 6043.1m2;使用年限为50年；建筑耐火等级二级，建筑抗震设防烈度为七度。
1.3标高位置：本工程室外地面设计标高为-0.450，室内外高差0.450；1.4结构形式及墙体材料：结构形式：本工程为框架结构墙体材料：1、砌体材料采用190厚炉渣空心砌块；2、砂浆为M5.0水泥砂浆；3、外墙采用190厚砌块加60厚保温层，（按310厚计算）；1.5门窗工程:外窗为白色单框双玻璃塑钢窗。
1.6防水工程：1.本工程防水等级为三级。
2.柔性防水选用高分子复合卷才SBS一层，女儿墙、雨水口出屋面管道级其它阴阳角等重点防水部位附加卷才一道，具体构造详见《DBJT201-91》。
1.7装饰工程：1、外墙装饰见立面图。
2、所有室内木门刷清漆三遍，刷油前先做刮腻子，砂纸打平，刷底油等基层处理。
3、全部外露铁件均刷防锈漆一遍，达到二级耐火等级要求，所有木构件均刷防腐漆。
1.8其它：1、凡本图未表明地方均遵照国家有关规范，规程施工；2、对本图所提供的门窗类别、材料、室内外装修材料及做法，由其它原因变更时应由建设单位会同设计单位商定后进行调整；3、本工程采用标准图无论采用局部或全部，施工中均应结合本工程协调处理；4、本工程中排水、暖通、电气、通讯等各专业在施工过程中应协调且与土建专业预留孔洞沟槽，避免在墙体或者楼板上凿洞及出现明线或管线相互干扰现象，准确预埋管件；5、外墙面施工前应先做出样板，待建设单位和设计单位同意后方可施工。
第二章设计内容本部分设计包括建筑图纸7张第二部分结构设计第一章工程概况1.1工程概况建筑介绍：长春市育才高层培训中心建筑面积约6043.1m2盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用陶粒混凝土砌块。
主体为十层的钢筋混凝土框架结构，建筑平面为平面矩形。
局部突出屋面的楼梯间，层高为3.5。
柱网与层高：本工程采用柱距为8.4m,1层层高3.9m，2～5层层高3.6m，示意图如下：图1-1 柱网布置图承重方案的选择：纵横向混合承重，纵横向都设主梁，两个方向刚度近似相等。
竖向荷载的传力途径：楼板的均布活载和恒载经次梁间接或直接传至主梁，再由主梁传至框架柱，最后传至地基。
1.2设计条件：气象条件：基本风压：0.65KN/m2，基本雪压：0.35KN/m2。
抗震设防：设计要求抗震设防烈度为7度。
工程地质条件：见勘探地质报告屋面及楼面作法：屋面：4厚SBS防水层，20厚1：3水泥找平层，80厚阻燃聚乙烯泡沫塑料保温板，2厚SBS改性沥青隔气层，120厚钢筋混凝土屋面板，刮大白；楼面：10厚1：1水泥砂浆，贴地面砖素水泥檫缝，20厚1：3水泥砂浆找平层，120厚钢筋混凝土板，刮大白；材料：柱混凝土等级为C30，HRB400；梁混凝土等级为C30， HRB400；板混凝土等级为C30,HRB300,基础混凝土等级C30，HRB335，地梁钢筋HRB400，箍筋采用HPB300.第二章构件尺寸确定及荷载汇集、梁、柱截面及柱高的确定本房屋主体结构为5层,一层3.9m,二到五层高均为3.6m。
填充墙采用190mm厚炉渣空心砌块。
楼盖及屋盖采用现浇钢筋混凝土结构，楼板厚为150mm 。
梁截面高度按跨度的1/12~1/8估算，宽度按高度的1/2~1/3估算。
梁、柱采用混凝土的设计强度为C30（f c =14.3 N/mm 2,f t =1.43 N/mm 2）。
梁的截面尺寸如表1表1 梁的截面尺寸（mm ）柱的截面有公式cNAf μ=估算。
由该框架结构的抗震等级为二级，其轴压比限值[μ]=0.75，一~五层采用C30混凝土。
各层重力荷载代表值近似取15KN/m 2。
由图1知可知边柱及中柱的负载面积分别为8.4×3.45m 2和8.4×5.1m 2。
故第一层柱的截面面积为边柱Ac ≥3.1475.01051245.34.83.13⨯⨯⨯⨯⨯⨯=210763.6364mm 2中柱Ac ≥3.1475.0105121.54.825.13⨯⨯⨯⨯⨯⨯=299580.4196mm 2柱截面采用正方形，则边柱和中柱截面分别为557mm ×557mm 和650mm ×650mm 。
故柱采用正方形截面，一层柱截面为600mm ×600mm 二~五层柱截面为550mm ×550mm 。
基础采用独立基础，基础埋深为1.70m 。
取柱的形心线作为柱的轴线;两轴线取至板底，2~5层柱的高度即为层高。
底层柱高度从基础顶面取至一层板底，即 H=3. 9+0.45+1.7-1-0.1=4.95m 。
2.3荷载计算：一、屋面、楼面活荷载标准值根据《荷载规范》GB5009-2001 第，屋面活荷载标准值取值如下：教室、实验室、办公室 2.0KN/ m2厕所 2.0KN/ m2走廊、门厅、楼梯 2.5KN/ m2不上人屋面 0.5KN/ m2屋面雪荷载标准值S K=u r S0=1.0×0.5=0.5 KN/m2二、屋面、楼面恒荷载标准值1、屋面永久荷载标准值（不上人）20厚混合砂浆抹面刮大白0.44KN/ m2150厚现浇钢混屋面板 3.75KN/m220厚1:3水泥沙浆找平层0.4 KN/ m2120厚水泥膨胀珍珠岩保温层0.42KN/ m2APP卷材防水层0.4 KN/ m2混合沙浆抹面20厚 0.02×17=0.34 KN/m2合计 5.75KN/m22、1-9层楼面永久荷载标准值地面砖面层（水泥打底） 0.55KN/m220厚1:3水泥砂浆找平 0.02×20=0.4KN/m2150厚钢筋混凝土板 25×0.15=3.75KN/m2混合沙浆抹面20厚 0.02×17=0.34 KN/m2合计 5.04KN/m23、厕所自重均布荷载瓷砖地面 0.55 KN/m220厚水泥砂浆防水保护层 20×0.02=0.40 KN/m2地面防水层 0.05 KN/m2100厚钢筋混凝土板 25 ×0.1=2.5 KN/m2混合沙浆抹面20厚 0.02×17=0.34 KN/m2合计 3.94 KN/m24.楼梯自重均布荷载地面砖面层（水泥打底） 0.01×20=0.2 KN/m2楼梯板重（按250厚钢筋混凝土板等效） 0.25×25=6.25 KN/m2混合沙浆抹面20厚 0.02×17=0.34 KN/m2合计 6.90 KN/m2三、梁、柱自重梁.柱可根据截面尺寸、材料容重及粉刷计算出单位长度上的重力荷载，抹灰近似按加大梁宽及柱宽考虑。
