罐体充水试验及沉降观测方案

竭诚为您提供优质文档/双击可除储罐沉降观测规范篇一：储罐基础沉降观测记录篇二：储罐试水及基础沉降试验方案宁夏宝丰能源集团有限公司15万吨/年煤焦油加工项目装置区内槽罐体充水试验施工方案审批：审核：编制：山西省工业设备安装公司宝丰能源焦油项目部20xx-9-26施工组织设计/方案审批页工程名称：宁夏宝丰能源集团有限公司15万吨/年煤焦油加工项目装置区内槽罐试水试验专项施工方案审批页审批意见：建设单位：部门批准：建设单位负责人：审批日期：年月日目录一、工程概况.........................................................5二、试验准备.........................................................5三、试验步骤及检查验收.......................................5四、工期安排...................................................7五、试验组织 (7)一．工程概况宝丰能源15万吨/年焦油加工工程中装置区内非标槽罐共有58台，立式储罐43台，卧式储罐15台。

按设计图纸和施工规范gb50128-20xx要求，储罐建造完毕，须做充水试验对罐体的强度、严密性、稳定性以及罐基础进行检验。

二．试验准备1、沉降观测点的设置宜选用不受破坏和不受扰动的基准点作为水准点，并做好基准点的维护和标识；按规范要求在储罐基础的四周360度均分各取4个点作为基础沉降观测点，用倒红三角显著标识。

2、罐体检查除作为试水管路连接及排气、加压外的所有附件已封堵紧固；其它与罐体焊接的构件全部完工；储罐焊缝外观质量、无损探伤、罐体几何形状和尺寸等检查完成，且结果合格；所有与严密性试验有关的焊缝，均不得涂刷油漆。

3、试水管路的敷设、检验量具的设置3.1充水水源取自现场施工用水管段中，用dn65消防水管注水，用dn80钢管接至罐底dn80底油出口，两段各安装1只dn80截断阀，充水管路靠罐部位开三通安装1只dn25球阀作为试验排水，罐顶透光孔作为灌水排气。

中国人民解放军XXXXX部队覆土油罐建设及消防系统改造工程2台3500m³拱顶罐充水方案编制：审核：批准：沈阳工业安装工程股份有限公司2014.121、编制说明本方案用于中国人民解放军XXXXX部队覆土油罐建设及消防系统改造工程2台3500m³拱顶罐充水试验施工。

2、编制依据2.1国家及地方相关法律、法规、规章制度；行业部门的相关规程、规范、标准2.2《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-20052.3《石油化工立式圆筒形钢制焊接储罐设计规范》SH3046-922.4《石油化工建设工程施工安全技术规范》GB50484-20082.5《钢制焊接常压容器》NB/T 47003.1-20092.6新疆化工设计研究院提供本工程的设计文件及图纸3、罐体主要技术参数：2台3500 m覆土油罐3设计正压1800Pa 设计负压500Pa 设计最高温度60℃设计最底温度-20℃介质名称成品油（气、柴、航煤）抗震设防烈度8度试验正压2200Pa 试验负压550Pa 腐蚀裕度1mm 公称容积3500M3净重90418Kg/台罐体材质Q235-B 罐体直径21000mm 设计高度10500mm 4、施工程序储罐安装完毕并检查合格→充水前的施工准备→充水前的沉降观测→充水试验→沉降观测→储罐强度及严密性试验→罐体试验→放水。

5、充水前检查1.1罐体的几何尺寸符合施工规范；1.2罐体所有配件、附件安装完毕，无损检测合格；1.3罐底所有焊缝真空试漏合格；1.4复检基准标记，进行基础沉降观测的初次测量，并做好记录；1.5所有与严密性试验有关的焊缝，均不得涂刷油漆；1.6所有开孔必须按照充水试验技术措施规定封闭；1.7所有与罐口一次阀安装完毕；1.8罐顶通气孔全部处于开启状态；6、储罐充水方法上水前罐体的所有管道接口的阀门安装好，与设备接管的阀门及与储罐本体的管口均采用δ8㎜以上钢板加石棉垫封堵。

罐体充水试验施工方案１、罐体充水试验检查的内容：（1）罐底的严密性；（2）罐壁强度及严密性；（3）浮顶升降的平稳、灵活性、严密性；（4）中央排水软管及消防用软管的灵活性及严密性；（5）基础预压的均匀沉降和不均匀沉降的测量、检查。

２、水试验前的工作：（1）除浮顶密封机构外，充水前所有附件、构件应全部焊接、安装完毕并经检查合格。

（2）充水前罐体的几何尺寸及焊接质量应按前述的有关规定全部检测合格，且原始资料齐全、准确。

（3）充水前罐底板的焊接质量应按前述的有关规定全部检测合格，底板的局部凹凸变形测定不得大于50mm。

（4）充水前应严格检查是否有浮顶上升的固定件、焊疤，焊瘤是否打磨平滑，且罐内杂物、焊渣及尘土等均应清除于净。

（5）水线是否接通，排水措施是否完善。

（6）充水试验用水应是工业新鲜水，水温不低于15℃。

（7）水泵入口处必须加过滤网,避免杂物吸入泵内,损坏水泵,影响进、出水速度，耽误工期。

（8）派专人看护操作水泵，确保水泵正常工作。

３、水时间控制罐内充水试验时，充水和放水时间应严格控下图进行。

水试验过程中应进行下列检查（1）充水试验用进水泵，每小时进水量为1500m3/h左右。

（2）充水试验的充水时间、放置时间应按图样规定进行。

（3）充水时应检查罐底的严密性，以基础排水点无水、大角焊缝处及底板与基础之间无渗漏为合格。

（4）罐壁的强度和严密性检查，当水充到最高液位20.4m时，保持48小时后，罐壁无渗漏、无异常变形为合格。

（5）浮顶的升降试验和严密性检查，浮顶应以升降平稳、导向机构和密封机构无卡涩现象、无变形、浮梯转动灵活、浮顶与液面接触部分无渗漏为合格。

（6）中央排水软管和消防软管升降自如，运动轨迹正常，软管无缠绕等异常现象。

（7）基础预压沉降观测①按图纸在罐壁下部设24个等分观测点，在充水前分别测各点的标高。

②当充水到5.3m、11m、16m时分别停止上水，进行沉降量的观测，当基础沉降停止时，才开始下一次上水。

油罐充水试验沉降观测方案
新建罐区的油罐建造完毕后，进行油罐充水试验。

同时进行油罐基础的沉降观测，具体的观测方案如下：
一、首先在油罐的充水试验之前，根据水准点测得出每个观测点的高
程。

二、在观测之前预计地基较坚实沉降量很小时，第一台罐可快速充水
到罐高的1/2进行沉降观测。

并与充水前观测的数据进行对照，
计算出实际的不均匀沉降量。

如在允许不均匀沉降量范围内可继
续充水到罐高的3/4,进行观测。

如沉降值未超过范围，可继续充
水到最高操作液位。

分别在充水后和保持48小时后进行观测。

当沉降量无明显变化即可放水。

当沉降量有明显变化，则应保持
最高操作液位。

进行每天的定期观测。

直到观测沉降稳定为止。

第一台罐基础沉降量符合要求，其第二台罐的罐基沉降观测可取
消充水到罐高的1/2和3/4时的两次观测。

三、如所测的油罐地基软或沉降量大于300mm时，则应以0.6m/d的
速度向罐内充水，当水位高度达到了3m时停止充水。

每天定期
进行沉降量观测，并绘制时间/沉降量的曲线图。

当日沉降量减少
时可继续充水，但日充水量应减少。

以保证在荷载增加时日沉降
量仍保持下降趋势，当罐内水位接近最高操作液位时，每天清晨
观测后在充水并在当天傍晚在做一次观察，当发现沉降量增加应
立即把当天的水放掉并以较少的日充水量重复上水沉降观测。

直
到沉降量无明显变化，沉降稳定为止。

中国石油内蒙销售公司苏集油库重建工程内蒙古钢制内浮顶储罐充水试验方案中国石油天然气第一建设公司内蒙古项目部2010年9月1日中国石油内蒙销售公司苏集油库重建工程内蒙古钢制内浮顶储罐充水试验方案编制：刘江扬审核：陈广安批准：侯卫强中国石油天然气第一建设公司内蒙古项目部2010年9月1日目录1适应范围 (1)2编制依据 (1)3主要工程实物量 (1)4施工进度计划 (1)5施工程序 (1)6施工准备 (1)7充水试验 (2)8充水试验程序 (3)9内浮盘升降试验 (4)10质量保证措施 (4)11安全技术措施 (5)12施工机具及手段用料 (5)13劳动力需用计划 (6)14试验小组成员 (6)15附件 (6)1 适应范围此充水试验施工技术措施适用于中国石油内蒙销售公司苏集油库重建工程钢制内浮顶储罐的充水试验。

为保证充水试验顺利进行，特编制本施工技术方案。

2 编制依据SH/T3528-2005《石油化工钢储罐地基与基础施工及验收规范》GB50341-2003《立式圆筒形钢制焊接油罐设计规范》GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》3 主要工程实物量5000m3内浮顶油罐4台，10000m3内浮顶油罐8台4 施工进度计划充两罐水（11#5千立储罐、12#5千立储罐），从11#5千立储罐，9#5千立储罐倒罐一次（1#，3#，5#，7# 1万立储罐），从12#5千立储罐，10#5千立储罐倒罐一次（2#，4#，6#，8#1万立储罐）。

从7#1万立储罐向（5#1万立储罐或3#1万立储罐，1#1万立储罐）倒罐，从8#1万立储罐向（2#1万立储罐或4#1万立储罐，6#1万立储罐）倒罐完成。

罐上水时间按从2010年9月17日开始考虑，水源井直接上水一台5千立方罐按6天计算，1万立方罐试水按5天计算，试验顺序按储罐完成时间顺序进行。

方案所需时间如下：2010年09月17日到2010年10月10日 4台5千立储罐试水，2010年10月12日到2010年11月02日 8台1万立储罐试水。

中国石油内蒙销售公司苏集油库重建工程内蒙古钢制内浮顶储罐充水试验方案中国石油天然气第一建设公司内蒙古项目部2010年9月1日中国石油内蒙销售公司苏集油库重建工程内蒙古钢制内浮顶储罐充水试验方案编制：刘江扬审核：陈广安批准：侯卫强中国石油天然气第一建设公司内蒙古项目部2010年9月1日目录1适应范围 (1)2编制依据 (1)3主要工程实物量 (1)4施工进度计划 (1)5施工程序 (1)6施工准备 (1)7充水试验 (2)8充水试验程序 (3)9内浮盘升降试验 (4)10质量保证措施 (4)11安全技术措施 (5)12施工机具及手段用料 (5)13劳动力需用计划 (6)14试验小组成员 (6)15附件 (6)1 适应范围此充水试验施工技术措施适用于中国石油内蒙销售公司苏集油库重建工程钢制内浮顶储罐的充水试验。

为保证充水试验顺利进行，特编制本施工技术方案。

2 编制依据SH/T3528-2005《石油化工钢储罐地基与基础施工及验收规范》GB50341-2003《立式圆筒形钢制焊接油罐设计规范》GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》3 主要工程实物量5000m3内浮顶油罐4台，10000m3内浮顶油罐8台4 施工进度计划充两罐水（11#5千立储罐、12#5千立储罐），从11#5千立储罐，9#5千立储罐倒罐一次（1#，3#，5#，7# 1万立储罐），从12#5千立储罐，10#5千立储罐倒罐一次（2#，4#，6#，8#1万立储罐）。

从7#1万立储罐向（5#1万立储罐或3#1万立储罐，1#1万立储罐）倒罐，从8#1万立储罐向（2#1万立储罐或4#1万立储罐，6#1万立储罐）倒罐完成。

罐上水时间按从2010年9月17日开始考虑，水源井直接上水一台5千立方罐按6天计算，1万立方罐试水按5天计算，试验顺序按储罐完成时间顺序进行。

方案所需时间如下：2010年09月17日到2010年10月10日 4台5千立储罐试水，2010年10月12日到2010年11月02日 8台1万立储罐试水。

储罐充水试验方案
一储罐充水试验
A．拱顶罐建造完毕后应进行充水试验，通过充水试验检查下列内容：
a.罐底的严密性；
b.罐壁强度及严密性；
c.固定顶的强度、稳定性及严密性；
d.基础沉降观测。

B．充水试验应符合下列要求：
a.充水前，所有附件及其它与罐体焊接的构件应全部完工；
b.所有与严密性有关的焊缝均不得涂刷油漆。

C．采用清洁水。

D．充水试验中应加强基础沉降观测，充水速度按基础设计要求确定。

二基础沉降观测
A.在贮罐壁下部每隔10m左右设一个观测点，点数宜为4的整倍
数，且不得少于4点。

B.基础沉降观测步骤及方法：
a.充水前进行一次观测；
b.充水至罐高3米应进行观测；
c.每天观测当沉降量减少时可继续上水观测；
d.充水至最高液位进行观测。

预计沉降量超过300mm或可能发生滑移失效时，罐每日充水应以0.6m/d的速度至3m高,在此荷载下,定期进行观测。

以每天沉降观测的结果和时间为坐标画出沉降曲线。

当沉降速率日趋下降时，即可继续充水，但应严格控制日充水高度，以保证在荷载增加时，沉降速率仍保持下降趋势。

当水快充满时，应特别慎重。

在清晨作一次观测，然后再充定量的水，并当天再作一次观测，若发现沉降量加大，应立即把当天充入的水放掉，以后则在更小的情况下，重复上述沉降观测，直至完成。

C.基础不均匀沉降许可值应符合规范SH3528-93要求，见下表。

□。

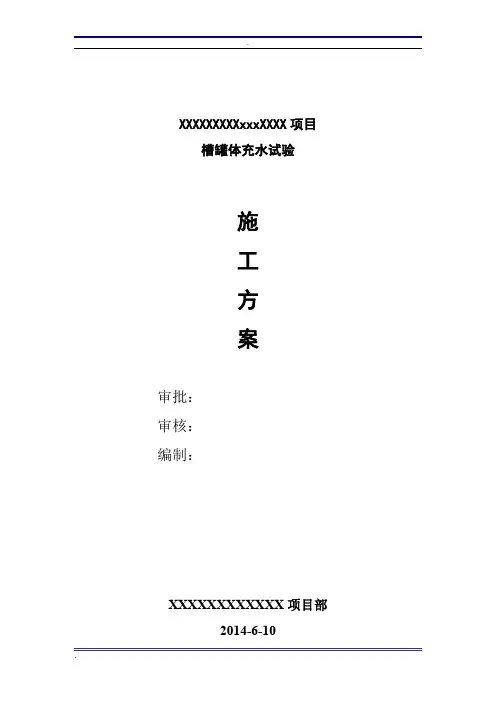

XXXXXXXXXxxxXXXX项目槽罐体充水试验施工方案审批：审核：编制：XXXXXXXXXXXX项目部2014-6-10目录一、实验目的及范围 (5)二、试验准备 (5)三、试验步骤及检查验收 (5)四、工期安排 (7)五、试验组织 (7)一．实验目的及范围本次充水试压及沉降实验范围为：原料成品库区11台；中间槽A\B区30台；沥青槽区10台；其均为非标立式槽罐，共计51台。

储罐已基本建造完毕，按设计图纸和施工规范GB50128-2005要求，须做充水试验对罐体的强度、严密性、稳定性以及罐基础沉降进行检验。

储罐位号及参数表：序号位号名称规格水（m3）充水高度（m）备注原料成品库区1 V2602A~D 焦油储罐φ20*50002 V2603 脱水焦油储罐φ17.5*30003 V2609A~B 炭黑油储罐φ17.5*30004 V2606A~B 蒽油储罐φ14*20005 V2610 脱晶蒽油储罐φ14*20006 V2607 洗油储罐φ14*2000 中间槽A区7 V2304A~B 碱性酚钠储罐φ5.3*1058 V2305A~C 中性酚钠储罐φ5.3*1059 V2306A~B 净酚钠储罐φ5.3* 105V2507 工业萘开停工储罐φ5.3* 105 8 V2106 焦油开停工储罐φ5.3*105 8 V2405 碳酸钠储罐φ5.3*105 8 V2408 硫酸钠储罐φ5.3*105 8 V2310 酚水储罐φ5.3*105 8 V2509 配碱储罐φ5.3*105 8 V2404 粗酚储罐φ5.3*105 8 V2307 脱酚油储罐φ7*200 8 V2105 轻油储罐φ7*200 中间槽B区8 V2510A~B 液萘储罐φ8.8*400 8 V2505 洗油储罐φ8.8*4008 V2501A~D 已洗混合份储罐φ8.8*4008 V2104A~C 未洗混合份储罐φ8.8*4008 V A~C 液萘高置槽φ*沥青槽区8 V A~B 沥青高置槽φ*8 V A~H 液体沥青储罐φ*二．试验准备1 、沉降观测点的设置宜选用不受破坏和不受扰动的基准点作为水准点，并做好基准点的维护和标识；按规范要求在储罐基础的四周360度均分各取4个点作为基础沉降观测点，用倒红三角显著标识。

储罐充水及沉降观测实施方案一、实施目的储罐是储存液态或气态物质的设备，其稳定性对于工业生产和安全非常重要。

储罐充水及沉降观测是为了监测储罐在充水过程中可能发生的沉降情况，以确保储罐的安全和稳定运行。

本实施方案旨在明确充水及沉降观测的具体步骤和方法，提供科学依据和技术支持。

二、实施步骤1.前期准备（1）确定观测对象：确定需要进行充水及沉降观测的储罐。

（2）准备观测设备：包括水位测量仪器、沉降测量仪器、数据记录仪等。

（3）制定观测计划：确定观测的时间、周期和地点，制定观测任务分工。

2.充水观测（1）安全检查：在进行充水观测前，对储罐及其周围区域进行安全检查，排除可能存在的安全隐患。

（2）充水操作：按照储罐设计要求和操作规程进行充水操作，保持充水速度均匀稳定。

（3）水位观测：使用水位测量仪器对储罐内水位进行连续观测，并记录数据。

3.沉降观测（1）充水结束后，停止补充水源，等待一段时间以确保水位稳定。

（2）准备沉降测量仪器：包括沉降标志物、水平仪等。

（3）沉降测量：选择储罐周围固定的地面点，将沉降标志物插入地面，使用水平仪等设备进行沉降测量。

（4）定期观测：根据储罐的特点和要求，制定观测的周期和频率，定期进行沉降观测。

4.数据处理与分析（1）对观测到的水位数据和沉降数据进行处理和整理，计算出每次观测的水位变化和沉降量。

（2）分析数据：根据观测数据计算储罐的沉降速度、趋势和变化规律，评估储罐的安全状况。

（3）报告编写：将观测数据和分析结果整理，编写观测报告并进行存档。

三、注意事项和安全措施1.进行观测前，需对储罐和周围环境进行安全检查，确保场地和设备符合安全要求。

2.操作人员需按照操作规程进行操作，并佩戴个人防护装备。

3.注意观测设备的使用和保养，确保其准确度和可靠性。

4.在进行充水观测时，要确保水位增加的速度均匀稳定，避免过快或过慢导致误差。

5.在进行沉降观测时，要选择稳定的地面点进行测量，并确保观测设备的精度和准确度。

新疆美叶储运-克石化稠油输送管道项目储罐充水试验施工方案编制：审核：批准：江苏亚新石化建设集团有限公司2015年08月21日目录1.编制说明 (3)2 .编制依据 (3)3.主要工程参数 (3)4.储罐试压程序 (3)5.水压试验准备及要求 (4)6．试水检查内容及顺序 (5)7.水压试验过程 (5)8.水压试验合格要求 (6)9.试压组织机构： (8)10.水压试验劳动力安排计划 (9)11.水压试验主要机具、材料安排计划 (9)12.安全管理措施 (9)水压试验人员进行试验前必须进行安全、技术交底。

(9)13.环境管理措施 (10)1.编制说明本方案仅适用于新疆美叶储运-克石化稠油输送管道项目末站稠油拱顶储罐及消防水罐水压试验施工。

2 .编制依据国家及地方相关法律、法规、规章制度；行业部门的相关规程、规范、标准《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2005 GB50128-2014《石油化工建设工程施工安全技术规范》GB50484-2008《钢制焊接常压容器》NB/T新疆石油勘察设计研究院（有限公司）提供的设计文件及施工图纸3.主要工程参数4.储罐试压程序5.水压试验准备及要求技术准备水压试验前已进行充水前检查验收，施工资料齐全；水压试验前已做好沉降观测标记和记录；(此项工作由土建专业负责)水压试验方案已经按程序上报并批准；试验前已进行了技术交底。

现场准备试压水源已经落实，水质符合要求并能满足试压要求；储罐已按图纸完成所有与罐本体相焊的施工内容，并经业主、监理联合验收符合外观、几何尺寸、检测等质量要求；所有与严密性试验有关的焊缝，均不得涂刷油漆；罐内临时支架均已拆除完毕，罐内部都已清扫干净；底板搭接焊缝已按照规范要求真空试漏检查合格；开孔的补强板应通入空气进行焊缝的严密性试验，并经检查合格；罐壁所有管口均已用盲板封闭，并经检查核实均能满足试压要求；水压试验所用的临时管线均已安装完毕，并随时可以投入使用。
