广东某公司第一事业部空压机变频节能改造方案
一、概述
空压机在工业生产中有着广泛地应用。在各种行业中，它担负着为工厂所有气动元件，包括各种气动阀门，提供气源的职责。因此它运行的好坏直接影响工厂生产工艺。空压机的种类有很多，但其供气控制方式几乎都是采用加、卸载控制方式。该供气方式虽然原理简单、操作方便，但存在耗电量高、进气阀易损坏、供气压力不稳定等问题。
随着我国经济的飞快发展，国家越来越关注高效低耗的技术，而这种技术已受到人们的关注。在空压机供气领域能否应用变频调速技术，节省电能的同时也能改善空压机性能、提高供气品质就成为我们关心的一个话题。
二、传统空压机供气系统电能浪费分析
1．传统空压机供气系统电能浪费主要有如下几个方面：
传统空压机供气系统的工作状态主要有两种：一种是加载状态，另一种是空载状态。
(1) 加载时的电能消耗
加载状态是，在压力达到最小值后，原控制方式决定其压力会继续上升直到最大压力值。在加压过程中,一定要向外界释放更多的热量，从而导致电能损失。另一方面，高于压力最大值的气体在进入气动元件前，其压力需要经过减压阀减压,这一过程同样是一个耗能过程。
(2) 卸载时电能的消耗
空载状态时，当压力达到压力最大值时，空压机通过如下方法来降压卸载:关闭进气阀使电机处于空转状态，同时将分离罐中多余的压缩空气通过放空阀放空。这种调节方法要造成很大的能量浪费。据我们测算，空压机卸载时的能耗约占空压机满载运行时的10%～25%,这还是在卸载时间所占比例不大的情况下。换而言之，该空压机20%左右的时间处于空载状态，在作无用功。很明显在加卸载供气控制方式下，空压机电机存在很大的节能空间。
传统空压机供气系统的压力控制是上下限控制，首先根据生产设备的最低压力要求，设定空压机输出压力的下限，也就是空压机开始加载的压力；再在最低压力上加1帕左右，作为空压机输出压力的上限，即开始卸载的压力。空压机的
输出工作压力将在上下限之间波动。空压机的功率消耗和输出压力成正比。输出的压力越高消耗的功率也越大，从输出压力的下限到上限的1帕的压差将多消耗总功率的7-10%。
在传统供气空压机系统中，如果有多台空压机同时运行，每台空压机的输出压力都将随着管网的压力波动而在上下限之间波动，所以每台机都多消耗7-10%的额定功率。
传统空压机供气系统中运行参数的设定不同也会造成空压机用电量的不同，必须根据用气工况进行设定，才能达到最经济的运行效果。
传统空压机供气系统由于电机不允许频繁启动，导致在用气量少的时候电机仍然要空载运行，浪费电能。经常卸载和加载导致整个气网压力经常变化，不能保持恒定的工作压力。
三、空压机工作原理
螺杆压缩机的工作原理可分为进气，压缩和排气三个过程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。
（1）．进气过程：转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子齿沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟内。当气体充满了整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。
（2）．压缩过程：阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳封闭，此时气体在齿沟内不再外流。其啮合面逐渐向排气端移动。啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。
（3）．排气过程：当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿沟的啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟空间为0，即完成排气过程，在此同时转子的啮合面与机壳进气口之间的齿沟长度又达到最长，进气过程又再进行。
从上述工作原理可以看出，螺杆压缩机是一种工作容积作回转运动的容积式气体压缩机械。气体的压缩依靠容积的变化来实现，而容积的变化又是借助压缩机的一对转子在机壳内作回转运动来达到。
四、变频改造方案
1．原供气系统介绍
贵单位此次改造的供气系统有一台385KW空压机供一个气罐和3台150KW 空压机共供一个气罐，共两个系统。
存在问题是由于工作空压机是用工频供电运行，始终处于满负荷运行，且三台共供的系统空压机工作台数由人工操作，大部分存在气压偏高现象，加减载非常频繁，这样一方面电能浪费比较严重，另一方面频繁的加减载对压缩机和电机的使用寿命及故障率影响比较大。
2．变频恒压供气改造方案

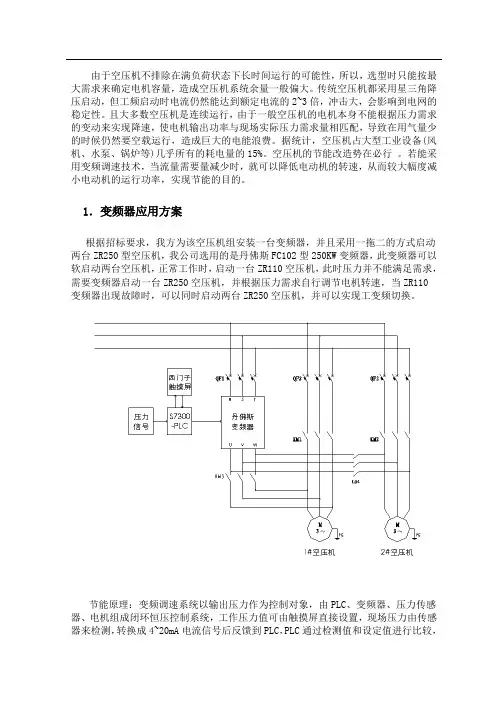

针对贵厂空压机系统供气控制方式存在的问题，我们对三台150KW空压机采用变频调速技术进行恒压供气控制，使用二台160KW变频控制系统对该供气系统进行节能改造，对单台385KW的空压机使用一台400KW的变频控制系统对该供气系统进行节能改造，单台变频控制系统图如下：
根据厂家的使用要求设计了一套较实用的方案，单台385KW空压机采用一台400KW变频器加工变频切换，这样可以确保即使在变频器有故障的时候空压机也可以正常工作。另三台150KW空压机采用二台160KW变频器加工变频切换，在用气量不是很多的情况下可以只开两台加装变频器的空压机，既考虑了可靠性，也考虑了经济性。
我们把空压机供气系统的管网压力作为控制对象，用压力变送器SP采集储气罐的压力P转变为电信号送给变频器内置PID，与PID的压力设定值SV作比较，并根据差值的大小按既定的PID控制模式进行运算，产生控制信号来控制变频器，通过变频器来控制电机的工作频率与转速，从而使实际压力P始终接近设定压力值SV。通过变频器、压力传感器与内置PID构成供气闭环自动控制系统，自动调节空压机的输出压力。使每台空压机的利用率均等，增加系统、管道压力的稳定性和可靠性，方便技术员控制和维护设备。
该供气控制系统保留原有的控制和保护系统，另外，采用该方案后，空压机电机从静止到旋转工作可由变频器来启动，实现了软启动，避免了启动冲击电流和启动给空压机带来的机械冲击。
五、系统节能改造后的节能效果
1. 空压机属于恒转矩负载，即转矩在不同速度下相同的，但所需功率也和速度成正比关系，所以当转速降低时所需功率也随之下降，从而达到节能的目的。
2. 变频空压机的压力设定可以是一点，即可以将满足生产设备要求的最低压力作为设定压力，变频空压机将根据管网压力上下波动的趋势，调节空压机转速的快慢，甚至消除了空压机的卸载运行，节约了电能。
3. 由于变频空压机使得管网上下压力稳定，可以降低甚至消除压力的波动，从而使系统中所有运行的空压机都在一个满足生产要求的较低的压力下运行，减少了压力向上波动造成的功率损失。
4. 由于压缩机不能排除在满负载状态下长时间运行的可能性，所以，只能按最大需求来决定电动机的容量，故设计容量一般偏大。在实际运行中，轻载运行的时间所占的比例是非常高的。如采用变频调速，可大大提高运行时的工作效率。因此，节能潜力很大。
5. 有些调节方式（如调节阀门开度和改变叶片的角度等），即使在需求量较小的情况下，也不能减小电动机的运行功率。采用了变频调速后，当需求量较小的情况下，可降低电动机的转速，减小电动机的运行功率，从而进一步实现节能。
6. 单电动机拖动系统大多不能根据负载的轻重连续地调节。而采用了变频调速后，则可以十分方便地进行连续调节，能保持压力、流量、温度等参数的稳定，从而大大提高压缩机的工作性能。
7．该系统采用变频器调速整置实现恒压供气，使用方便，工作可靠，系统压力恒定，具有较好的控制效果。最主要的是实现了高效节能。根据贵厂空压机工况，节能效果估计可达20%左右，同时由于采用变频器对电机实行软起动，减少了设备损耗，延长了空压机的使用寿命。
六、系统的节电计算
采用该系统改造后，压缩机组的供气量与系统所需量动态匹配，压缩机电机转速会随着系统用气量的不同而进行调节，避免了电机空转以及频繁的加卸载所带来的能量损耗，电机的输入功率大大降低，节电效果显著。对于对空气机来说，供气量Q与转速N成正比，气压F与转速N的二次方成正比，而轴功率与转速N
一般来说，对于连续用气的空压机系统，随用气量的变化，电动机运行频率在25-50HZ之间动态调节，系统的节电率可达20%左右。按385KW空压机计算，每天开机12小时，每周6天，一年以50周计算，可省电量：
385*12*6*50*20%=277200KW/h
七、变频器的主要参数设置
八、注意事项
1．各品牌的空压机润滑及冷却方式的不尽相同，故空压机工作的下限频率应根据实际情况进行设定。
2．由于空压机连续工作时本身会散发大量的热量，因此应注意变频器箱体的温度不要超限，确保变频器工作场所的通风。
3．当储气罐内气压较高时，启动变频器时会引起堵转过流，因此不要在储气罐内压力较高时启动变频器，应卸放储气罐内的空气后启动。也可在空压机出气口加装单向阀。
深圳市阿尔法变频技术有限公司 2010-5-14
