高层建筑屋面大悬挑钢筋混凝土梁板施工工法1.前言为了建筑立面的美观，许多高层建筑的屋盖设计成悬挑长度2-4m的钢筋混凝土梁板结构。
此类屋盖模板体系的施工难点是：架设高度高、悬挑长度长、模板荷载大、属危险性较大工程，各种常用的模板体系不能满足强度、刚度及稳定性的要求，或经济上不合理，或难以保证施工安全。
我公司通过对此类模板体系的研究、设计及施工实践，总结成功的经验编写本工法。
2.工法特点2.1 根据屋盖挑出长度的不同，在屋盖下两层或三层楼盖上挑出工字钢平台，在工字钢平台上搭设钢管作支架立柱的模板体系。
2.2 工字钢平台由工字钢、钢索、锚环等组成，它将模板体系的荷载传至高层建筑的主体结构上。
它受力合理、传力明确，能满足强度、刚度及稳定性的要求。
2.3 工字钢平台的架设与主体结构的施工同步进行，不占用工期的关键线路，它使模板体系的搭设高度和材料用量减小，能保证施工安全。
3.适用范围本工法适用于高层建筑悬挑长度为2-4m的钢筋混凝土屋盖的施工。
4.工艺原理如图5.2.1-1，在屋盖下两层或三层楼盖上挑出的工字钢平台承受了由钢管立柱传来的模板体系的荷载。
钢索、锚环是工字钢平台的支点。
钢索将部分荷载传给工字钢平台上的各层楼盖的边梁，另一部分荷载则由锚环和钢垫板传给支承工字钢平台的楼盖。
5.施工工艺流程及操作要点5.1施工工艺流程如图5.1-1图5.1-1施工工艺流程图5.2操作要点5.2.1 方案编制技术负责人应组织相关技术人员认真学习图纸、了解现场情况，编制施工方案。
工字钢平台的基本形式如图5.2.1-1。
应综合考虑屋盖的挑出长度、屋盖下各层楼盖的层高以及楼盖边梁的截面高度，以各道钢索与水平面的夹角不小于45o为宜, 以确定工字钢平台架设在哪一层上。
当屋盖挑出长度＜3m时、工字钢平台设在屋盖下第二层，设一道钢索为宜；当屋盖挑出长度≥3m时、工字钢平台设在屋盖下第三层，设二道钢索为宜。
图5.2.1-11、支架采用钢管扣件作模板支架，并应在钢管上端设置可调顶托。
高空大悬挑混凝土结构施工技术提纲：第一章：引言1.1 研究背景和意义1.2 研究目的和内容1.3 研究的方法和步骤第二章：高空大悬挑混凝土结构的施工特点和要求2.1 高空大悬挑混凝土结构的概念和分类2.2 高空大悬挑混凝土结构施工的难点和风险2.3 高空大悬挑混凝土结构施工的安全措施和技术要求第三章：高空大悬挑混凝土结构施工流程和方法3.1 基础施工3.2 钢筋工程施工3.3 模板工程施工3.4 混凝土浇筑3.5 后续工序施工第四章：高空大悬挑混凝土结构施工中的关键技术和难点4.1 悬浇和固定节点的构造和施工4.2 混凝土浇注与养护技术4.3 钢模板和支撑系统设计和施工4.4 施工现场管理和监控第五章：高空大悬挑混凝土结构施工中的质量控制和质量保障5.1 施工前质量控制5.2 施工中质量控制5.3 施工后质量检验和验收5.4 施工质量保障措施第六章：结论6.1 研究的主要内容和贡献6.2 存在的不足和不完善之处6.3 后续研究的展望和建议第一章：引言1.1 研究背景和意义高空大悬挑混凝土结构是一种高难度和高风险的建筑工程，其施工涉及到各种复杂的技术和管理问题。
随着现代建筑技术的不断发展和进步，越来越多的高空大悬挑混凝土结构被建造起来，同时给施工过程带来了更多的挑战和难度。
因此，对于高空大悬挑混凝土结构的施工技术进行研究和探讨具有非常重要的实践意义。
1.2 研究目的和内容本研究的目的是为了深入了解高空大悬挑混凝土结构施工的技术、难点和管理，探究如何有效地解决施工过程中所遇到的问题，提高高空大悬挑混凝土结构的施工品质和安全性能，从而更好地满足现代建筑行业对建筑物的新要求。
本文主要包括以下内容：1）高空大悬挑混凝土结构的施工特点和要求。
2）高空大悬挑混凝土结构的施工流程和方法，包括基础、钢筋工程、模板工程、混凝土浇注和后续工序的施工。
3）高空大悬挑混凝土结构施工中的关键技术和难点，包括悬浇和固定节点的构造和施工、混凝土浇注与养护技术、钢模板和支撑系统设计和施工等。
2012年度第二批省级工法名单
根据原建设部《工程建设工法管理办法》（建质〔2005〕145号）精神，经专家评审委员会审核，拟审定《LNG储配气化站设备与工艺管道安装“三控一平衡”施工工法》等62项工法为2012年度省级工法，其中一级工法5项、二级工法50项、升级版工法7项。
附件：1、2012年度第二批省级工法名单（一级）
2、2012年度第二批省级工法名单（二级）
3、2012年度第二批省级工法名单（升级版）
福建省住房和城乡建设厅
二○一三年一月七日
附件1
2012年度第二批省级工法名单（一级）
附件2
2012年度第二批省级工法名单（二级）
附件3
2012年度第二批省级工法名单（升级版）。

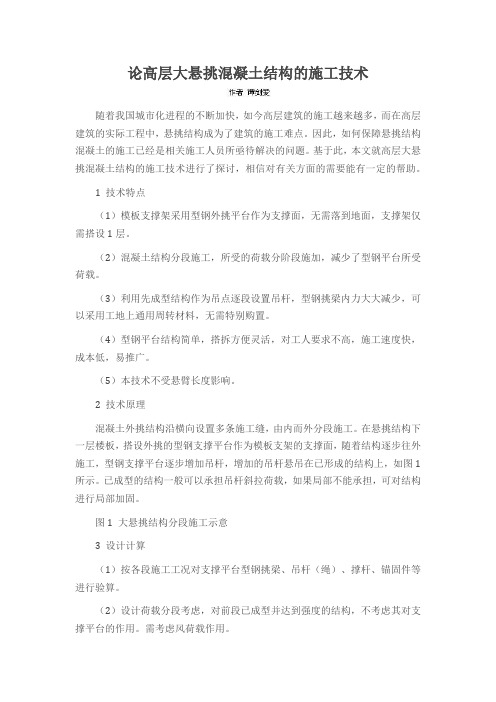

论高层大悬挑混凝土结构的施工技术随着我国城市化进程的不断加快，如今高层建筑的施工越来越多，而在高层建筑的实际工程中，悬挑结构成为了建筑的施工难点。
因此，如何保障悬挑结构混凝土的施工已经是相关施工人员所亟待解决的问题。
基于此，本文就高层大悬挑混凝土结构的施工技术进行了探讨，相信对有关方面的需要能有一定的帮助。
1 技术特点（1）模板支撑架采用型钢外挑平台作为支撑面，无需落到地面，支撑架仅需搭设1层。
（2）混凝土结构分段施工，所受的荷载分阶段施加，减少了型钢平台所受荷载。
（3）利用先成型结构作为吊点逐段设置吊杆，型钢挑梁内力大大减少，可以采用工地上通用周转材料，无需特别购置。
（4）型钢平台结构简单，搭拆方便灵活，对工人要求不高，施工速度快，成本低，易推广。
（5）本技术不受悬臂长度影响。
2 技术原理混凝土外挑结构沿横向设置多条施工缝，由内而外分段施工。
在悬挑结构下一层楼板，搭设外挑的型钢支撑平台作为模板支架的支撑面，随着结构逐步往外施工，型钢支撑平台逐步增加吊杆，增加的吊杆悬吊在已形成的结构上，如图1所示。
已成型的结构一般可以承担吊杆斜拉荷载，如果局部不能承担，可对结构进行局部加固。
图1 大悬挑结构分段施工示意3 设计计算（1）按各段施工工况对支撑平台型钢挑梁、吊杆（绳）、撑杆、锚固件等进行验算。
（2）设计荷载分段考虑，对前段已成型并达到强度的结构，不考虑其对支撑平台的作用。
需考虑风荷载作用。
（3）型钢平台挑梁宜与悬吊结构整体进行计算。
（4）应对型钢平台搭设楼层、吊点设置楼层的结构承载力进行验算，当增加加固构件时，应对其进行验算。
（5）采用钢丝绳作悬吊结构时，应考虑钢丝绳初应力、非线性本构关系对平台型钢、吊绳内力的影响。
宜通过试验确定钢丝绳本构关系，当条件限制時应提高钢丝绳安全系数，并加强施工过程的监测。
4 施工工艺4.1 工艺流程施工准备→支撑平台初步安装→首段结构施工→混凝土养护→结构加固（必要时）→加设悬吊结构→下段结构施工（重复混凝土养护流程）→结构完成、养护、拆模→装饰工程施工→逐段拆脚手架、悬吊结构→拆支撑平台。
福建省人民政府关于2015年度福建省科学技术奖励和专利奖励的决定文章属性•【制定机关】福建省人民政府•【公布日期】2016.06.08•【字号】闽政文〔2016〕182号•【施行日期】2016.06.08•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】科技奖励正文福建省人民政府关于2015年度福建省科学技术奖励和专利奖励的决定闽政文〔2016〕182号各市、县（区）人民政府，平潭综合实验区管委会，省人民政府各部门、各直属机构，各大企业，各高等院校：为全面贯彻党的十八大和十八届三中、四中、五中全会精神，深入实施创新驱动发展战略和知识产权强省建设，加快推进供给侧结构性改革，激励创新创业，鼓励发明创造，促进技术成果运用，根据《福建省科学技术奖励办法》和《福建省专利奖评奖办法》的规定，经福建省科学技术奖励委员会、专利奖评审委员会分别评审，省政府决定：一、福建省科学技术奖励授予韩家淮院士福建省科学技术重大贡献奖。
授予“氮化碳聚合物半导体光催化体系的构建及其反应机理研究”等2项成果福建省自然科学奖一等奖；授予“重要作物病原菌的群体遗传结构及其变异机制研究”等3项成果福建省自然科学奖二等奖；授予“地基承载力的非线性能量耗散计算理论”等5项成果福建省自然科学奖三等奖。
授予“海洋微藻DHA藻油的物理提取及其微胶囊粉产业化生产”等2项成果福建省技术发明奖二等奖；授予“基于消息链的树形协同管理创新平台”等2项成果福建省技术发明奖三等奖。
授予“LSC烟气余热利用高效低低温电除尘器”等14项成果福建省科技进步奖一等奖；授予“省市县地理空间框架一体化关键技术研究与应用”等51项成果福建省科技进步奖二等奖；授予“高炉炉顶煤气余压、烧结余热蒸汽联合发电机组技术开发与应用”等111项成果福建省科技进步奖三等奖。
并对以上获奖者颁发奖状、证书和奖金。
二、福建省专利奖励授予“锂离子电池及其正极活性材料及正极活性材料的制备方法”为福建省专利奖特等奖；授予“携带透明颤菌血红蛋白基因的地衣芽孢杆菌的菌株、构建方法及应用”等3项专利为福建省专利奖一等奖；授予“LED无线智能驱动电路及采用该电路的LED灯”等10项专利为福建省专利奖二等奖；授予“一种弯折线偶极子RFID标签天线优化设计方法”等30项专利为福建省专利奖三等奖，并对获奖专利的专利权人和发明人颁发奖牌、证书和奖金。
高空大跨度悬挑梁结构施工技术摘要：高空大跨悬挑施工具有高、险、难等特点，在施工过程中极易出现安全事故。
各项目的特点、环境各不相同，因此不能完全复制国外的经验，要勇于试验，经过仔细的计算论证，以保证工程的顺利进行。
基于此，本文通过具体的工程实例，比较和选择高空大跨悬挑混凝土结构的施工方案，并详细地论述了悬挑混凝土结构的施工方案、支承系统的危险性、安全技术方案。
关键词：高空大跨度；悬挑梁结构；施工技术引言随着我国建筑技术的不断发展，大跨度、大截面、高耸、异形结构日益增多，对工程技术的要求也日益提高。
在高空大跨悬挑结构中，由于其自身重量大，结构复杂、结构高度高，施工中支架施工难度大，相应的施工方案选择和施工平台设计也显得尤为重要。
一、工程案例分析某市人民医院医疗综合体新建工程,本项目总建筑面积 94316.98 平方米，其中地上72618.96 平方米，地下 21698.02 平方米。
其中：①医疗综合大楼，地下 2 层，地上 20 层，地上建筑面积 69447.19 平方米，结构类型:裙房、主楼为钢筋混凝土框架剪力墙结构（标准层采用叠合板）、连廊为钢框架结构；②附属用房发热门诊，地上 2 层，建筑面积3171.77 平方米，结构类型为钢筋混凝土框架结构；本工程防空地下室设在地下二层，人防面积 3738 平方米，平时为汽车库，战时为人防物资库 (乙 6)。
在医疗综合大楼裙房三层结构处有一高空大跨度悬挑梁，位于 F-L轴/4-13轴外侧，悬挑长度在5.5~6.38m，其中4/F轴悬挑最大，F轴向悬挑长度达6.055m,4轴向悬挑长度达4.850m，结构面标高在10.1m处；最大梁截面800*1100mm；如图1：图1 高空大跨度悬挑梁平面图二、工程方案的选择第一，三角钢支架。
由于钢材零件的加工、制作周期较长，在安装过程中会耗费大量的人力、物力，对施工工期造成较大的影响，且费用较高。
第二，地面脚手架支承体系，具有结构简单、可靠性高等特点。
高空大跨度悬挑模架支撑体系施工技术关键词：悬挑；模板；大跨度；高空山西丽华苑公建一酒店工程建筑面积8万m2，地下1层，地上25层，女儿墙高90．900m，建筑总高度98．100m。
钢筋混凝土筏板基础，全现浇框架剪力墙结构。
南北两侧为框架部分．东西两侧为剪力墙部分。
在结构89．70m标高处四周有3．6m宽现浇钢筋混凝土悬挑板(图1、2)。
l架体特点(1)悬挑宽度大：悬挑构件从结构向外悬挑达到3．6m，考虑悬挑构件最外侧250 mmx750 mm边梁的钢筋、模板的施工，留400 mm 宽操作面，模架悬挑宽度达4．0 m。
(2)使用荷载大：不同于普通脚手架只需满足施工中人、物及脚手板的荷载，而是要承受较大的结构及施工荷载，悬挑构件板厚为150mm，悬挑梁尺寸为350mmx900／750(mm)，悬挑边梁尺寸为250mmx750mm，女儿墙尺寸为1．2 m高，150 mm厚，悬挑结构部分板自重达到平均每m。
3．6 kN／m2．悬挑梁线荷载达到7．22 kN／m。
经过反复分析比较，最终确定选用纯钢管悬挑模架支撑体系，与结构刚性拉接。
框架柱图l 23层顶板、梁平面图图2悬挑梁、板节点示意2脚手架的设计由于在22层顶板上进行悬挑架体无法满足挑出宽度及模架承重的要求。
故采用连续三层分层挑出的方式以满足架体宽度及承载的需要，即分别在20、21、22层顶板作支挑构造，由支挑构造向外挑出。
脚手架体系与21、22层顶板模板支撑体系互相独立，不影响21、22层顶板模板及模板支撑体系的安装和拆除。
(1)分层挑出宽度：自20层顶板开始向外悬挑，至21层顶板时挑出宽度为2．4m，至22层顶板时挑出宽度达3．2m，至23层顶板下部1．2mH寸挑出宽度达架体总宽4．0m。
(2)立杆、水平杆：立杆间距800mmx900mm，水平杆步距l.2m。
(3)支挑构造：立杆纵距900mm、横距1.8m，水平杆步距1.2m，设剪刀撑。
外侧立杆与结构板顶紧．内侧立杆与结构板顶断开以保证受力模型的实现。
超重高空大悬挑混凝土结构施工工法超重高空大悬挑混凝土结构施工工法一、前言超重高空大悬挑混凝土结构是现代建筑中常见的一种结构形式，具有结构稳定性好、抗震性能强等优点。
而该结构的施工过程中存在一定的困难和挑战。
本文将介绍一种适用于超重高空大悬挑混凝土结构的施工工法，该工法经过实践验证，具有较高的可行性和可靠性。
二、工法特点该工法采用预制和现场浇筑相结合的方式，充分利用了预制件的优点，如加工精度高、质量可控等，并且能够满足现场施工的灵活性和复杂性要求。
同时，该工法注重施工工艺的优化和创新，能够有效提高施工效率和质量。
三、适应范围该工法适用于超重高空大悬挑混凝土结构的施工，包括大型商业综合体、体育场馆、桥梁等。
特别适用于节省施工时间、减少人力投入和提高施工质量要求较高的工程。
四、工艺原理该工法的实际应用基于以下理论依据和实际工程的联系：1. 悬挑结构的整体稳定性与受力分析；2. 混凝土预制件与现场浇筑结构的优缺点；3. 提高施工效率和减少人工投入的方法和技术；4. 施工工艺的规范和标准。
五、施工工艺1. 施工准备：确定施工方案、准备施工材料和机具设备、设置施工临时设施等。
2. 预制件安装：根据设计要求，进行预制件的安装和连接。
3. 现场浇注：根据混凝土浇注场地条件和设计要求，进行现场浇筑。
4. 后续处理：进行模板拆除、防水处理、装饰面层施工等后续工作。
六、劳动组织根据工艺原理和施工工艺，制定施工组织方案，确定各个施工班组的职责和任务，确保施工流程的顺利进行。
七、机具设备根据施工工艺的要求，选择合适的机具设备，如吊车、起重机、混凝土泵车等，以提高施工效率和质量。
八、质量控制通过施工过程中的质量控制，包括混凝土配合比的优化、浇注过程的监控、预制件的质量检测等，确保施工过程中的质量达到设计要求。
九、安全措施在施工过程中，特别注意大悬挑结构的安全要求，采取相应的安全措施，如设置防护网、安装临时支撑等，确保施工过程中的安全。
高空大悬挑钢筋混凝土结构的高支模施工工法(doc 6页)高空大悬挑钢筋混凝土结构的高支模施工工法1 前言：公共建筑常采用高空大悬挑的手法，来满足使用功能的需求，公共建筑和超高层商住楼的大跨度中庭，有时高度也会达到十多层以上，以达到空旷、通透、视野开阔的建筑效果，高层和超高层住宅楼的屋顶造型更显得丰富多彩、争奇斗艳，为了张扬建筑物的个性，屋顶上的构架梁甚至悬挑出建筑平面之外，屋顶的造型已成为城市建筑的一道标志性风景线。
两幢或几幢成排高层、超高层建筑的塔楼，有时设计要求在半空中通过钢筋混凝土结构再次联成一个整体，利用空洞的效果，以实现环境的通透和视觉的变化，以立面的明暗和空间的虚实，突出建筑物的雄姿风韵。
这几类高空大悬挑结构高支模的施工特点是：跨度大、高度高、施工荷载大、施工难度高，为了做到技术先进、经济合理、保证质量、确保安全，因此完善高空大悬挑结构高支模的施工方法是一个新课题，具有非常显著的现实意义。
2 特点2.1本高空大悬挑结构高支模的施工方法，能够充分利用结构自身的承载力，节约了地基基础加固或楼层回顶的投入。
2.2钢桁架、工字钢平台受力明确、安全可靠、工艺简单，桁架梁和工字钢平台的型钢，回收利用率高，经济合理。
2.3通过钢平台化落地式高支模为普通支模，避免了钢管脚手架的大量投入，减轻了劳动强度，而且占用场地小，便于立体交叉作业。
3 适用范围适用于一般工业与民用建筑工程中净空高度大于30m、小于200m、跨度不大于30m、施工荷载不大于连续三层结构自重，采用架设钢桁架平台，并在平台上用普通脚手钢管搭设排架、配备钢管顶撑和支撑托的高支模施工。
4 工艺原理充分利用原有结构条件，在高空大悬挑结构的下一层，安装钢结构的桁架梁，在桁架梁上安装工字钢，形成安全、可靠的工作平台。
在平台上搭设钢管脚手排架、支立模板，施工高空大悬挑的钢筋混凝土结构。
然后利用钢平台和排架系统，施工高空大悬挑结构的外装饰、装修工程。
