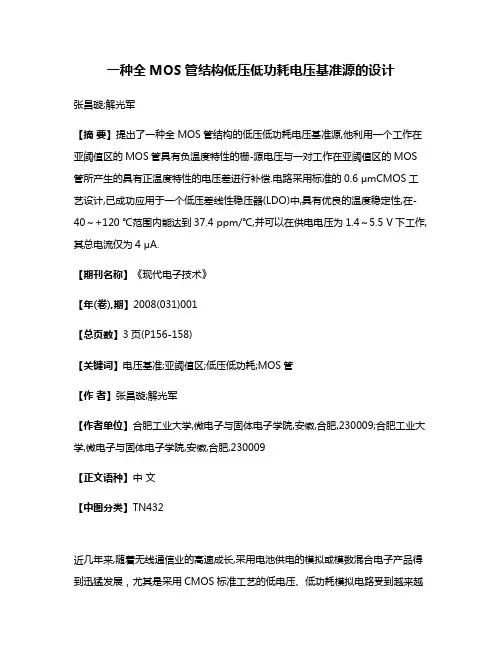

一种全MOS管结构低压低功耗电压基准源的设计张昌璇;解光军【摘要】提出了一种全MOS管结构的低压低功耗电压基准源,他利用一个工作在亚阈值区的MOS管具有负温度特性的栅-源电压与一对工作在亚阈值区的MOS 管所产生的具有正温度特性的电压差进行补偿.电路采用标准的0.6 μmCMOS工艺设计,已成功应用于一个低压差线性稳压器(LDO)中,具有优良的温度稳定性,在-40～+120 ℃范围内能达到37.4 ppm/℃,并可以在供电电压为1.4～5.5 V下工作,其总电流仅为4 μA.【期刊名称】《现代电子技术》【年(卷),期】2008(031)001【总页数】3页(P156-158)【关键词】电压基准;亚阈值区;低压低功耗;MOS管【作者】张昌璇;解光军【作者单位】合肥工业大学,微电子与固体电子学院,安徽,合肥,230009;合肥工业大学,微电子与固体电子学院,安徽,合肥,230009【正文语种】中文【中图分类】TN432近几年来,随着无线通信业的高速成长,采用电池供电的模拟或模数混合电子产品得到迅猛发展，尤其是采用CMOS标准工艺的低电压、低功耗模拟电路受到越来越多的重视。
低电压的模拟电路不但能大幅度降低电路功耗,而且能增强电路稳定性。
在电子设计行业内有一种说法：电源电压越低越好。
尽管电源电压并不是决定电路功耗的惟一因素,但其影响居于主导地位。
传统的带隙基准源是根据双极型晶体管的VBE和ΔVBE的温度特性来设计的，在CMOS工艺中采用了寄生的PNP管进行设计，其带隙基准电压为[1]：Vref|T=T0=VG0+VT0(γ-α)(1)其中，Vref是温度为T0时的基准电压，VG0是带隙电压(1.205 V)，对于典型值γ=3.2，α=1，Vref=1.262 V[1]。
所以一般的带隙基准电路其基准电压都大于带隙电压，难以实现低压。
本文采用全MOS管结构，所设计的基准电压不再受带隙电压的限制，很容易达到1 V以下，便于为一些低压模拟电路提供基准源，且无需引入放大器，进一步简化了电路，所设计的电压基准源已成功应用于一个手机电源管理的LDO芯片之中。
pn8024r电源芯片工作原理一、引言PN8024R是一款高效率、低功耗的电源管理芯片，广泛应用于移动设备、智能家居等领域。
本文将详细介绍PN8024R的工作原理。
二、PN8024R的主要特点1. 高效率：PN8024R采用了高效的降压转换器技术，能够实现高达95%以上的转换效率。
2. 低功耗：PN8024R在待机模式下能够降低功耗至微安级别，大大延长了电池寿命。
3. 多种保护功能：PN8024R具备过流保护、过温保护等多种保护功能，保障设备安全运行。
三、PN8024R的工作原理1. 输入电压稳压当输入电压变化时，PN8024R会自动调节输出电压以保持稳定。
其工作原理如下：（1）当输入电压升高时，芯片内部控制器会减小开关管导通时间，从而降低输出电压；（2）当输入电压降低时，芯片内部控制器会增加开关管导通时间，从而提高输出电压。
2. 输出过流保护当输出负载过大时，PN8024R会自动切断输出以保护芯片和负载。
其工作原理如下：（1）当输出负载过大时，芯片内部控制器会感知到这种情况，并立即切断开关管的导通；（2）此时输出电压会急剧下降，从而使芯片内部控制器进入保护模式。
3. 过温保护当PN8024R温度过高时，芯片内部控制器会立即采取措施降低温度。
其工作原理如下：（1）当PN8024R温度升高到一定程度时，芯片内部控制器会自动减少开关管的导通时间；（2）这样可以降低芯片功耗和热量产生，从而达到散热的效果。
四、PN8024R的应用场景PN8024R广泛应用于移动设备、智能家居等领域。
其主要应用场景包括：1. 手机、平板电脑等移动设备中的电源管理；2. 智能家居中各种传感器和执行机构的电源管理。
五、总结PN8024R作为一款高效率、低功耗的电源管理芯片，在移动设备、智能家居等领域得到了广泛应用。
本文详细介绍了PN8024R的工作原理，包括输入电压稳压、输出过流保护和过温保护等方面。
低压差稳压器--AMS1117芯⽚简介结构从内部框图可以看出，ASM1117提供电流限制和热保护（TSD），以防环境温度造成过⾼的结温。
电路包含1个齐纳调节的带隙参考电压以确保输出电压的精度在±1%以内。
ADJ引脚是可调整电压引脚，⽤来接⼊可调电阻，调出你所需要的电压。
基本⼯作原理AMS1117是⼀个低漏失电压调整器，它的稳压调整管是由⼀个PNP驱动的NPN管组成的，漏失电压定义为： VDROP = VBE+ VSAT。
AMS1117有固定和可调两个版本可⽤，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V， 3.0V，3.3V，和5.0V。
⽚内过热切断电路提供了过载和过热保护，以防环境温度造成过⾼的结温。
LM1117有可调电压的版本，通过2个外部电阻可实现1.25～13.8V输出电压范围。
另外还有5个固定电压输出（1.8V、2.5V、2.85V、3.3V和5V）的型号。
X1117是⼀款正电压输出的低压降三端线性稳压电路，在1A输出电流下的压降为1.2V。
分为两个版本，固定电压输出版本和可调电压输出版本。
固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1%；固定电压为1.2V的产品输出电压精度为2%。
内部集成过热保护和限流电路，适⽤于各类电⼦产品。
AMS1117-3.3参数：绝对最⼤额定值：20V⼯作结温范围：-40~125°C输⼊电压：15V焊接温度（25秒）：265°C存储温度：-65~150°CAMS1117-3.3电⽓特性：输出电压：3.267~3.333V（0≤IOUT≤1A，4.75V≤VIN≤12V）线性调整（最⼤）：10mV（4.75V≤VIN≤12V）负载调节（最⼤）：15mV（VIN=5V，0≤IOUT≤1A）电压差（最⼤）：1.3V电流限制：900~1500mA静态电流（最⼤）：10mA纹波抑制（最⼩）：60dB。
