电力变压器的故障类型和不正常工作状态

配电变压器的故障分析
1、变压器常见故障
配变在送电和运行中，常见的故障和特别现象有：
(1)变压器在经过停运后送电或试送电时，往往发觉电压不正常，如两相高一相低或指示为零；有的新投运变压器三相电压都很高，使部分用电设备因电压过高而烧毁；
(2)高压保险丝熔断送不上电；
(3)雷雨过后变压器送不上电；
(4)变压器声音不正常，如发出“吱吱”或“霹啪”响声；在运行中发出如青蛙“唧哇唧哇”的叫声等；
(5)高压接线柱烧坏，高压套管有严峻破损和闪络痕迹；
(6)在正常冷却状况下，变压器温度失常并且不断上升；
(7)油色变化过甚，油内消失炭质；
(8)变压器发出吼叫声，从平安气道、储油柜向外喷油，油箱及散热管变形、漏油、渗油等。

2、变压器故障分析
2.1从变压器的声音推断故障
（1）缺相时的响声
当变压器发生缺相时，若其次相不通，送上其次相仍无声，送上第三相时才有响声；假如第三相不通，响声不发生变化，和二相时一样。

发生缺相的缘由大致有三方面：①电源缺一相电；②变压器高压保险丝熔断一相；③变压器由于运输不慎，加上高压引线较细，造成振动断线(但未接壳)。

（2）调压分接开关不到位或接触不良
当变压器投入运行时，若分接开关不到位，将发出较大的“啾啾”响声，严峻时造成高压熔丝熔断；假如分接开关接触不良，就会产生稍微的“吱吱”火花放电声，一旦负荷加大，就有可能烧坏分接开关的触头。

遇到这种状况，要准时停电修理。

电力变压器常见故障及处理方法导语：电力变压器是电力系统中重要的电气设备之一，它起着电能传输和分配的重要作用。

然而，由于长期运行和环境等因素的影响，电力变压器也会出现一些故障。

本文将介绍电力变压器常见的故障类型及相应的处理方法，以便及时识别和解决问题，确保电力系统的正常运行。

一、温升过高故障温升过高是电力变压器常见的故障之一，主要由于变压器内部的铁芯和线圈产生的焦耳热量无法及时散发导致。

其常见的处理方法如下：1. 检查变压器的冷却系统，确保散热器、风扇和冷却水的正常运行。

清洗冷却水道的污垢，并注意水流的通畅。

2. 检查变压器的温控装置，保证温度在正常范围内。

如需要更换温度传感器或调整报警温度值，及时进行维修。

3. 规范变压器的运行负荷，避免过载或长时间处于超载状态。

如需提高变压器的额定容量，应优选合适的容量和规格进行更换。

二、绝缘破损故障绝缘破损是电力变压器中常见的故障类型之一，主要包括绝缘油的破坏和绝缘材料的老化。

处理方法如下：1. 定期检查变压器绝缘油的质量和绝缘材料的状态。

如发现油中有杂质或绝缘材料有老化痕迹，应及时进行维修或更换。

2. 注意维护变压器的现场环境，避免灰尘、湿气等对绝缘材料产生负面影响。

及时清洁变压器周围的环境，并保持干燥。

3. 增加变压器的绝缘测试次数，提前发现绝缘破损的迹象。

定期进行局部放电检测，并及时处理检测出的问题。

三、短路故障短路是电力变压器中较为严重的故障之一，主要是指变压器内部的线圈或绝缘材料发生短路现象。

处理方法如下：1. 及时检测变压器的温度、电流等参数，发现异常情况应立即停机检修。

避免短路引起更大的损坏。

2. 检查变压器的绝缘材料是否有老化或裂纹，如发现问题，应及时更换或修复。

定期进行绝缘测试，确保绝缘性能良好。

3. 建立完善的保护系统，包括短路保护装置和绝缘监测仪等。

及时报警和切断故障电路，保护变压器和系统的安全运行。

四、过电压故障过电压是电力变压器中常见的故障类型之一，主要是指变压器继电器和电气绝缘强度无法承受电压的突变或过高的情况。

第六章电力变压器保护1．电力变压器的不正常工作状态和可能发生的故障有哪些?一般应装设哪些保护?答：变压器的故障可分为内部故障和外部故障两种。

变压器内部故障系指变压器油箱里面发生的各种故障，其主要类型有：各相绕组之间发生的相间短路，单相绕组部分线匝之间发生的匝间短路，单相绕组或引出线通过外壳发生的单相接地故障等。

变压器外部故障系指变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的单相接地(通过外壳)短路，引出线之间发生的相间故障等。

变压器的不正常工作状态主要包括：由于外部短路或过负荷引起的过电流、油箱漏油造成的油面降低、变压器中性点电压升高、由于外加电压过高或频率降低引起的过励磁等。

为了防止变压器在发生各种类型故障和不正常运行时造成不应有的损失，保证电力系统安全连续运行，变压器一般应装设以下继电保护装置：(1)防御变压器油箱内部各种短路故障和油面降低的瓦斯保护。

(2)防御变压器绕组和引出线多相短路、大接地电流系统侧绕组和引出线的单相接地短路及绕组匝间短路的(纵联)差动保护或电流速断保护。

(3)防御变压器外部相间短路并作为瓦斯保护和差动保护(或电流速断保护)后备的过电流保护(或复合电压起动的过电流保护、或负序过电流保护)。

(4)防御大接地电流系统中变压器外部接地短路的零序电流保护。

(5)防御变压器对称过负荷的过负荷保护。

(6)防御变压器过励磁的过励磁保护。

2．变压器差动保护的不平衡电流是怎样产生的(包括稳态和暂态情况下的不平衡电流)?答：变压器差动保护的不平衡电流产生的原因如下。

1．稳态情况下的不平衡电流(1)由于变压器各侧电流互感器型号不同，即各侧电流互感器的饱和特性和励磁电流不同而引起的不平衡电流。

它必须满足电流互感器的10％误差曲线的要求。

(2)由于实际的电流互感器变比和计算变比不同引起的不平衡电流。

(3)由于改变变压器调压分接头引起的不平衡电流。

2．暂态情况下的不平衡电流(1)由于短路电流的非周期分量主要为电流互感器的励磁电流，使其铁芯饱和，误差增大而引起不平衡电流。

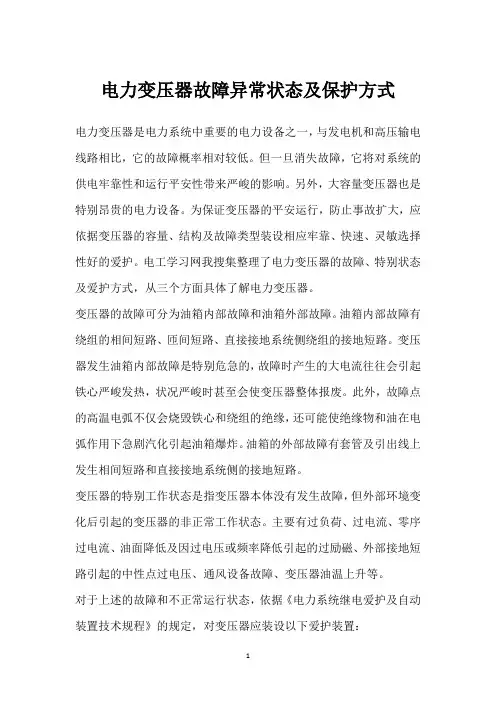

电力变压器故障异常状态及保护方式电力变压器是电力系统中重要的电力设备之一，与发电机和高压输电线路相比，它的故障概率相对较低。

但一旦消失故障，它将对系统的供电牢靠性和运行平安性带来严峻的影响。

另外，大容量变压器也是特别昂贵的电力设备。

为保证变压器的平安运行，防止事故扩大，应依据变压器的容量、结构及故障类型装设相应牢靠、快速、灵敏选择性好的爱护。

电工学习网我搜集整理了电力变压器的故障、特别状态及爱护方式，从三个方面具体了解电力变压器。

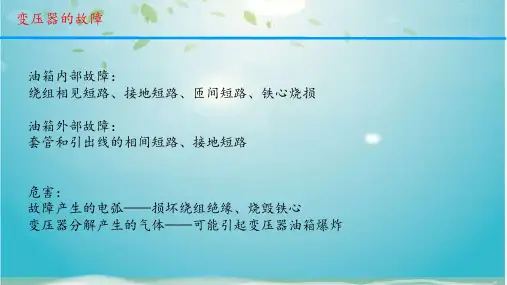

变压器的故障可分为油箱内部故障和油箱外部故障。

油箱内部故障有绕组的相间短路、匝间短路、直接接地系统侧绕组的接地短路。

变压器发生油箱内部故障是特别危急的，故障时产生的大电流往往会引起铁心严峻发热，状况严峻时甚至会使变压器整体报废。

此外，故障点的高温电弧不仅会烧毁铁心和绕组的绝缘，还可能使绝缘物和油在电弧作用下急剧汽化引起油箱爆炸。

油箱的外部故障有套管及引出线上发生相间短路和直接接地系统侧的接地短路。

变压器的特别工作状态是指变压器本体没有发生故障，但外部环境变化后引起的变压器的非正常工作状态。

主要有过负荷、过电流、零序过电流、油面降低及因过电压或频率降低引起的过励磁、外部接地短路引起的中性点过电压、通风设备故障、变压器油温上升等。

对于上述的故障和不正常运行状态，依据《电力系统继电爱护及自动装置技术规程》的规定，对变压器应装设以下爱护装置：（1）瓦斯爱护。

为反映油箱内部故障和油面降低，容量在0.8MV·A 及以上的油浸式变压器和0.4MV·A及以上的车间内变压器应装设瓦斯爱护。

当油箱内部故障产生稍微瓦斯或油面下降时，应瞬时动作于信号；当产生大量瓦斯时，应动作于断开变压器各侧断路器，当变压器安装处电源侧无断路器或短路开关时，可作用于信号。

（2）纵联差动爱护或电流速断爱护。

用于反映变压器绕组、套管及引出线相间短路；直接接地系统侧绕组、套管和引出线的接地短路以及绕组匝间短路。
