POM-聚甲醛的加工特性和工艺参数

聚甲醛（POM）注射成型工艺POM（又称赛钢、特灵）。

它是以甲醛等为原料聚合所得。

POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。

具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。

POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。

当温度超过一定限度或熔体受热时间过长，会引起分解。

铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。

1、塑料处理POM吸水性小，一般为0.2%-0.5%。

在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。

干燥温度80℃以上，时间2小时以上，具体应按供应商资料进行。

再生料使用比例一般不超过20-30%。

但要视产品的种类和最终用途而定，有时可达100%。

2、塑机的选用POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。

3、模具及浇口设计常见模具温度控制为80-90℃，流道直径有3-6mm，浇口长度为0.5mm，浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40′-1°30′之间。

排气系统POM-H 厚度0.01-0.02mm 宽3mmPOM-K 厚度0.04mm 宽3mm4、熔胶温度可用空射法量度POM-H 可设为215℃ （190℃-230℃）POM-K 可设为205℃ （190℃-210℃）5、注射速度常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。

6、背压越低越好，一般不超过200bar7、滞留时间如设备没有熔胶滞留点POM-H 可在215℃滞留35分钟POM-K 可在205℃滞留20分钟不会有严重的分解在注塑温度下熔体不能在机筒内滞留超过20分钟。

POM-K在240℃下可滞留7分钟。

如果停机，机筒温度可降到150℃，如要长期停机就必须清理机筒子，关闭加热器。

聚甲醛POM特性聚甲醛POM 学名"聚氧化亚甲基".（又称赛钢、特灵）POM依结构不同可分为均聚甲醛(POM-H)和共聚甲醛(POM-K)两种。

1. 外观:POM的外观为淡黄色或白色半透明或不透明的粉料或粒料，硬而质密、与象牙相似，制品表面光滑并有光泽，2.燃烧性:易燃，离火后能继续燃烧，其氧指数仅为14~16，火焰上端为黄色、下端为蓝色，熔融落滴，有刺激性甲醛味和鱼腥味。

需注意，具有毒性。

3.透气性:POM的透气性小，仅为PE的几分之一。

4.收缩率:POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。

5.力学性:POM的力学性能相当好，具有较高的弹性模量，摩擦系数低而稳定，耐磨性能好，自润滑性好。

有很高的硬度和刚度。

与金属十分接近。

尺寸稳定性好，吸水率很小，耐多次重复冲击，强度变化小。

其抗张强度和模量已接近钢材。

疲劳强度好。

是热塑性材料中耐疲劳性最为优越的品种。

能耐一百万次以上反复负荷作用。

具有高度抗蠕变和应力松驰能力。

力学性能随温度变化小，共聚比均聚稍大一些。

6.耐热性:POM的耐热性较差，在成型温度下易降解放出皿醛，一般在造粒时加入稳定剂。

具有较高的热变形温度，均聚为136℃，共聚为110℃。

在220℃以上分解，产生甲醛气体，可在140℃下短期使用,长期使用温度为-40～100℃。

7.耐气候性:POM耐气候性较差，长期在大气中曝晒会老化，长期在紫外光作用下，力学性能下降，表面发生粉化和龟裂。

室外应用要添加稳定剂。

8.化学性:POM耐药品性强，耐有机溶剂、油类、弱酸、弱碱，除了强酸、酚{TodayHot}类和有机卤化物外，对其他化学品稳定，在所有的工程塑料中聚甲醛耐有机溶剂和耐油性十分突出。

其色母的制作，也远比一般树脂苛刻。

聚甲醛因其结晶性，不能够用染料着色。

9. 电学性:POM的电绝缘性较好，几乎不受温度和湿度的影响；耐电弧性极好，并可在高温下保持。

一.优点:尺寸稳定性好，价格便宜，表面硬度高而且表面致密，能耐一般化学药品和溶剂，电性能好。

POM材料的详细物理参数POM（又称赛钢、特灵）。

它是以甲醛等为原料聚合所得。

POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。

具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。

POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。

当温度超过一定限度或熔体受热时间过长，会引起分解。

铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。

1、塑料处理POM吸水性小，一般为0.2%-0.5%。

在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。

干燥温度80℃以上，时间2小时以上，具体应按供应商资料进行。

再生料使用比例一般不超过20-30%。

但要视产品的种类和最终用途而定，有时可达100%。

2、塑机的选用POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。

3、模具及浇口设计常见模具温度控制为80-90℃，流道直径有3-6mm，浇口长度为0.5mm，浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40′-1°30′之间。

排气系统POM-H 厚度0.01-0.02mm 宽3mmPOM-K 厚度0.04mm 宽3mm4、熔胶温度可用空射法量度POM-H 可设为215℃ （190℃-230℃）POM-K 可设为205℃ （190℃-210℃）5、注射速度常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。

6、背压越低越好，一般不超过200bar7、滞留时间如设备没有熔胶滞留点POM-H 可在215℃滞留35分钟POM-K 可在205℃滞留20分钟不会有严重的分解在注塑温度下熔体不能在机筒内滞留超过20分钟。

POM-K在240℃下可滞留7分钟。

如果停机，机筒温度可降到150℃，如要长期停机就必须清理机筒子，关闭加热器。

POM材料特性POM（又称赛钢、特灵）。

它是以甲醛等为原料聚合所得。

POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。

具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。

POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。

当温度超过一定限度或熔体受热时间过长，会引起分解。

铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。

1、塑料处理POM吸水性小，一般为0.2%-0.5%。

在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。

干燥温度80℃以上，时间2小时以上，具体应按供应商资料进行。

再生料使用比例一般不超过20-30%。

但要视产品的种类和最终用途而定，有时可达100%。

2、塑机的选用POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。

3、模具及浇口设计常见模具温度控制为80-90℃，流道直径有3-6mm，浇口长度为0.5mm，浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40′-130′之间。

排气系统POM-H 厚度0.01-0.02mm 宽3mmPOM-K 厚度0.04mm 宽3mm4、熔胶温度可用空射法量度POM-H 可设为215℃（190℃-230℃）POM-K 可设为205℃（190℃-210℃）5、注射速度常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。

6、背压越低越好，一般不超过200bar八、POM注塑工艺特性与工艺参数的设定1、POM也是典型的热敏性塑料，240℃下会严重分解。

在210℃下，停留时间不能超过20min；即使在190℃下，停留时间最好也不能超过1h。

因此注塑时，在保证物料流动性的前提下，应尽量选用较低的成型温度和较短的受热时间。

2、POM具有明显的熔点，均聚POM为175℃、共聚POM为165℃。

第1篇摘要：聚甲醛（POM）是一种具有优异力学性能、耐磨性、耐化学腐蚀性等特性的工程塑料。

注塑成型是聚甲醛制品生产的主要工艺方法。

本文详细介绍了聚甲醛注塑工艺参数，包括原料准备、模具设计、注塑机参数、温度控制、压力控制、速度控制等，旨在为聚甲醛注塑工艺提供理论指导和实践参考。

一、引言聚甲醛（POM）是一种高性能的工程塑料，广泛应用于汽车、电子、家电、日用品等行业。

注塑成型是聚甲醛制品生产的主要工艺方法，其工艺参数的合理选择对制品的质量和效率具有重要影响。

本文将详细介绍聚甲醛注塑工艺参数，以期为实际生产提供参考。

二、原料准备1. 原料选择：根据制品的性能要求，选择合适的聚甲醛树脂。

通常分为普通型、抗冲击型、耐高温型等。

2. 原料干燥：聚甲醛树脂在注塑前需进行干燥处理，以去除水分，防止产生气泡、降低制品质量。

3. 原料粒度：根据注塑机的规格和模具设计要求，选择合适的原料粒度。

三、模具设计1. 模具材料：模具材料应具有良好的导热性、耐磨性和耐腐蚀性，如钢材、铝合金等。

2. 模具结构：模具结构应合理，保证制品的尺寸精度和外观质量。

3. 模具温度：模具温度对制品的结晶度和收缩率有较大影响，通常控制在70-100℃。

四、注塑机参数1. 注塑压力：注塑压力是保证制品密实度和强度的关键因素。

一般控制在100-200MPa。

2. 注塑速度：注塑速度应根据制品的厚度和树脂的流动性进行调整。

一般分为快速、中速、慢速三个阶段。

3. 保压压力：保压压力是指注射完成后，在制品冷却过程中保持的压力。

一般控制在50-150MPa。

4. 冷却时间：冷却时间是指制品在模具中冷却至室温所需的时间。

一般控制在30-60秒。

五、温度控制1. 熔融温度：熔融温度是树脂熔化温度与制品熔融温度之间的差值。

一般控制在200-250℃。

2. 注塑机喷嘴温度：喷嘴温度应高于熔融温度，一般控制在220-260℃。

3. 模具温度：模具温度对制品的结晶度和收缩率有较大影响，通常控制在70-100℃。

张玉龙，蔡志勇工.程塑料牌号手册. 化学工业出版社，北京，2006 1、基本特征聚甲醛（polycxymethylene, 简称POM）是一种没有侧链的高密度、高结晶性的线型聚合物，分均聚型和共聚型两类。

具有良好的综合性能，突出的优良耐疲劳性和蠕变性，良好的电性能等。

1.1 力学性能聚甲醛分子链主要由C—O键构成。

C—O键的键能（359.8J/mol）比C—C键的键能（347.3J/mol)大，C—O键的键长（0.143mm）比C—C键的键长（0.154mm）短，POM沿分子链方向的原子密集度大，结晶度高，而在共聚和均聚两种树脂之中，不含C —C键的均聚树脂也就因些具有更高的相对结晶度达75%~85%。

共聚则为70%~75%。

由于聚甲醛是一种高结晶性聚合物，具有较高的弹性模量，很高的硬度和刚度，可以在-40~100℃长期工作。

而且耐多次重复冲击，强度变化很小。

不但能在反复的冲击负荷下保持较高的冲击强度，同时强度值较少受温度和温度变化的影响。

键能大，分子的内聚能高，所以POM耐磨性好。

未结晶部分集结在球晶的表面，而非结晶部分的玻璃化温度为-50℃，极为柔软，且具有润滑作用，从而减低了摩擦和磨耗。

聚甲醛不但能长时间工作于要求低摩擦和耐磨耗的环境，其自滋润特性更为无油环境或容易发生早期断油的工作环境下摩擦副材料的选择提供了独特的价值。

在这个问题上，它不是作为传统材料的替代材料，而是作为摩擦副材料的一种较新的选择进入各个领域。

聚甲醛是热塑性材料中耐疲劳性最为优越的品种。

其抗疲劳性主要取决于温度、负荷改变的频率和加工制品中的应变点，因此特别适合受外力反复作用的齿轮类制品和持续振动下的部件。

蠕变是塑料普遍现象，蠕变小是聚甲醛的特点。

在较宽的温度范围内，它能在负荷下，长时间保持重要的机械强度指标水平——大致维持在非铁（有色）金属的强度水平。

抗蠕变和抗疲劳同时都比较好，这是聚甲醛十分宝贵的特点。

在同档次工程塑料中间，没有能替代者。

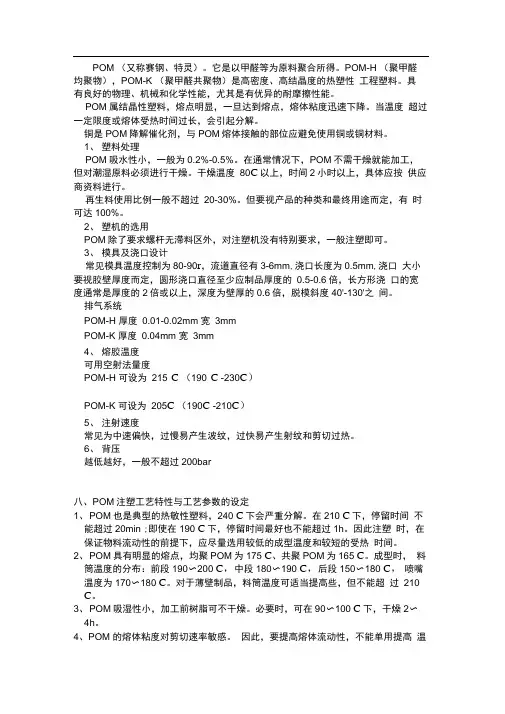

POM （又称赛钢、特灵）。

它是以甲醛等为原料聚合所得。

POM-H （聚甲醛均聚物），POM-K （聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。

具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。

POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。

当温度超过一定限度或熔体受热时间过长，会引起分解。

铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。

1、塑料处理POM吸水性小，一般为0.2%-0.5%。

在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。

干燥温度80C以上，时间2小时以上，具体应按供应商资料进行。

再生料使用比例一般不超过20-30%。

但要视产品的种类和最终用途而定，有时可达100%。

2、塑机的选用POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。

3、模具及浇口设计常见模具温度控制为80-90r，流道直径有3-6mm,浇口长度为0.5mm,浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40'-130'之间。

排气系统POM-H 厚度0.01-0.02mm 宽3mmPOM-K 厚度0.04mm 宽3mm4、熔胶温度可用空射法量度POM-H 可设为215°C （190°C -230C）POM-K 可设为205C （190C -210C）5、注射速度常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。

6、背压越低越好，一般不超过200bar八、POM注塑工艺特性与工艺参数的设定1、P OM也是典型的热敏性塑料，240 C下会严重分解。

在210 C下，停留时间不能超过20min ;即使在190 C下，停留时间最好也不能超过1h。

因此注塑时，在保证物料流动性的前提下，应尽量选用较低的成型温度和较短的受热时间。

POM聚甲醛的加工工艺POM聚甲醛的加工工艺001.1.1.1 工艺特征1、熔点明显聚甲醛是一种无分枝、高密度、高结晶性和聚合物，具有明显的熔点，当温度未达到熔点以上，长期受热树脂也不会熔融。

1.1.1.2 结晶度高，体积收缩大聚甲醛的结晶度高达80%～90%，是热塑性中结晶最高，这在成型中不仅对树脂的熔融有较大的影响，需要吸收大量热量，而且对制品的成型有较大的影响。

当熔体由熔融状态转变为固体状态时，其体积收缩率远较其它塑料为大，因此在加工厚壁制品时要进行充分的补缩。

1.1.1.3 热稳定性较差聚甲醛在240℃的温度下会严重分解，色泽变黄，并会散发出刺鼻的气味，在于210℃的温度下，停留时间不能超过20分钟，即使在正常加工范围内，其受热的时间稍长也会出现分解，所以在保证物料流动性的前提下，应尽可能采用较低的成型温度和较短的受热时间。

1.1.1.4 凝固速度快聚甲醛的凝固温度在160℃左右，凝固速度比熔融速度快，温度稍低于熔点时，即生成结晶并且具有一定的刚性和表面的硬度，故可快速脱模，缩短冷却时间，由于凝固速度快，在制品表面易产生缺陷，如折皱、斑纹，熔接线等，对此应用相应的措施予以补救，如增加对速，提高模温等。

1.1.1.5 吸水性低聚甲醛的吸水性在0.25%左右，水分的存在对其性能和成型加工温度影响不是很大，因此在成型之前可以不作干燥处理，但当颗粒表面吸附有水分时，从有利于改善制品外观出发，还是需要进行干燥处理的。

1.1.1.6 流变性聚甲醛的熔体粘度对温度的敏感性较小，而对剪切应力的依赖性较大，因而要增加其流动性不是提高加工温度着手，而应对增大注射速率，控制模温和模具改造等多方面考虑。

1.1.2 POM加工1、塑料处理POM吸水性小，一般为0.2%-0.5%。

在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。

干燥温度80℃以上，时间2小时以上，具体应按供应商资料进行。

再生料使用比例一般不超过20-30%。

POM-聚甲醛的加工特性和工艺参数讲解聚甲醛，也叫离子聚合物甲醛或POM（Polyoxymethylene），是一种具有优良性能的工程塑料。

它具有高强度、刚性好、耐燃、耐磨、耐腐蚀等特点，广泛应用于汽车、电器、仪器仪表等领域。

下面我将详细介绍POM的加工特性和工艺参数。

首先，POM的加工特性：1.熔融温度：POM的熔融温度在165℃左右，加工时需要在这个温度范围内进行。

2.收缩率：在注塑成型过程中，POM会有一定的收缩率。

一般来说，横向收缩率约为1.5%~2%，纵向收缩率约为0.2%~0.7%。

3.流动性：POM具有较好的流动性，易于塑料在注塑模具中充填，形成理想的制品。

4.耐磨性：POM具有良好的耐磨性能，对于要求耐磨性的零部件，如轴套、齿轮等，选择POM是一个不错的选择。

5.耐候性：POM对紫外线的稳定性较好，不易受到日光和氧化影响。

其次，POM的加工工艺参数：1.熔体温度：POM熔融温度在165℃左右，一般选择165℃~175℃的熔体温度进行加工。

2.模具温度：模具温度对注塑成型的工艺和制品质量有很大影响。

一般选择80℃~100℃的模具温度，可以保证制品具有较好的表面质量。

3.射胶时间：射胶时间指的是从开始注塑到注塑完毕的时间。

对于POM来说，射胶时间一般较短，可根据具体情况设置在0.1s~0.3s之间。

4.射胶速度：射胶速度是指注射机胶料进入模腔的速度，速度过快可能会导致产品表面出现气泡或短流现象。

一般来说，射胶速度控制在5cm/s~8cm/s为宜。

5.保压时间：保压时间是指保持注塑机压力的时间，以确保制品充分冷却。

对于POM来说，一般保压时间为20s~30s，过长会导致生产效率降低。

6.冷却时间：冷却时间是指制品在模具中冷却至适合取出的时间。

对于POM来说，一般冷却时间为30s~60s，根据制品厚度和尺寸合理设置。

总结起来，POM作为一种优良的工程塑料，具有熔融温度适中、流动性好、耐磨性和耐候性优良的特点。

塑料基础知识聚甲醛（POM）简介点击上方“高分子天空”可以订阅哦一、概述1.定义聚甲醛是：指分子链中以（－CH2－O－）链节为主的线性聚合物。

简写为 POM。

2. 发展简史1859年A．M．Butlever首先合成了聚甲醛，制得的这种聚合物具有脆性，并且到达成型温度时大量分解成甲醛气体。

1942年美国Du Pout公司首先发表生产聚甲醛均聚物的专利，1959年工业化生产。

1961年美国 Celanse公司生产出共聚甲醛。

目前德国的Ticona塑料公司、BASF公司、日本的Polyplastics 公司、三菱瓦斯公司都生产共聚甲醛。

我国吉林石井沟联合化工厂、上海溶剂厂生产共聚甲醛。

3. 特点POM具有高的力学性能，如强度、模量、耐磨性、韧性、耐疲劳性和抗蠕变性，还具有优良的电绝缘性、耐溶剂性和加工性。

比强度和比刚度与金属很接近，所以可替代有色金属制作各种结构零部件。

因而成为五大通用工程塑料之一，继PA、PC之后排第3位。

聚甲醛可分为均聚甲醛和共聚甲醛两大类，共聚甲醛较均聚甲醛的热稳定性好，其它性能基本相似。

4. 用途均聚甲醛具有优良的物理、力学、电绝缘性以及耐有机溶剂、耐磨、抗蠕变、耐疲劳等特性。

广泛应用于代替各种有色金属和合金制造各种零部件。

如齿轮、凸轮、轴承、衬套、垫圈、阀门、液体输送管道、把手及化工容器等。

在汽车上可以制作万向轮、汽化器，在建筑上制作水龙头，在农业中制作喷灌器喷嘴、喷雾器元件．还可做录音机、录像机磁带卷轴、抽水马桶浮球等。

共聚甲醛在农业机械、电器工业、建筑运输和精密仪器等领域中用作轴承、齿轮、凸轮、管材、导轨等产品以代替铜、锌等有色金属。

还可用作汽车中的燃料泵、动力阀、马达齿轮、汽化器部件、万向节轴承、计算机外壳、洗衣机滑轮、影碟机零件、耐腐蚀消防水龙头和接头。

二、聚甲醛的合成1、均聚甲醛的合成均聚甲醛的制备是以精制过的三聚甲醛为原料，以活性较大的三氟化硼乙醚络合物为阳离子催化剂，在石油醚、环己烷、苯等惰性溶剂中进行溶液聚合，反应式为:反应结束后进行溶液回收，并使聚合物粉料经水煮、洗涤、干燥后在酯化釜内进行酯化反应或醚化反应的后处理，来除去对热很不稳定的半缩醛端基。
