通信管道施工方案

安徽省公路桥梁工程公司 通信管道工程施工方案

第 1 页 德兴至上饶（三清山）高速公路新建工程

通信管道工程施工方案

一、编制依据

1.1、江西省德兴至上饶高速公路项目土建工程BP1合同段施工招标文件及补遗文件。

1.2、德兴至上饶（三清山）高速公路新建工程两阶段施工图设计。

1.3、对项目的实地考察及招标文件规定的相关施工要求。

1.4、国家、交通部、江西省颁布的相关施工技术规范、质量验收、评定标准。

1.5、业主和监理下发的有关文件。

二、工程概况

德兴至上饶（三清山）高速公路新建工程于江西省东北部，通信管道是为高速公路的通信光缆、电缆提供敷设和为监控外场设备提供安装的基础，电力管道是为监控外场设备的供电提供安装基础。通信管道工程施工内容包括干线通信管道施工，电力管道（监控设备供电）施工，分支管道施工，人、手孔和紧急电话平台等设施的施工。

通信管道主干线管道采用6孔Φ4/33HDPE硅芯管，埋设在路基两侧路基边坡内，管道采用C20砼包封；电力管道采用2Φ100×5钢塑复合压力管。通信管道、电力管道过桥段采用钢网玻璃钢管箱敷设再护栏外侧。人、手孔和设施中所用的钢筋为Ⅰ级，混凝土强度等级为C20。部分路段人孔或管道布置困难时，用手孔进行连接调整。

通信管道作为本工程的主体，也是牵涉面较广的工程，因而做好安徽省公路桥梁工程公司 通信管道工程施工方案

第 2 页 通信管道非常重要，它将会影响和支持整个工程的进展，也将直接影响以后工序（穿光缆、电缆）的进程。整个线路所经区域地处丘陵、山地、阶地，地质构造比较复杂，与路基、路面工程交叉作业较多，施工战线较长。夏季施工炎热多雨，对工程有一定的影响。

三、施工部署

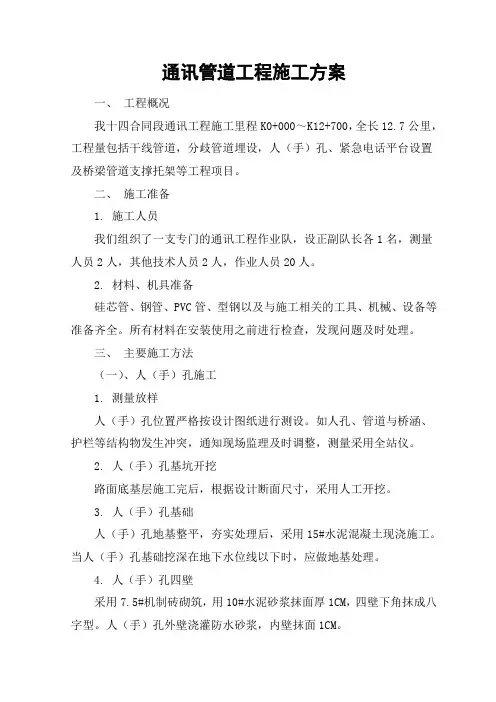

通讯管道工程施工方案

一、 工程概况

我十四合同段通讯工程施工里程K0+000～K12+700，全长12.7公里，工程量包括干线管道，分歧管道埋设，人（手）孔、紧急电话平台设置及桥梁管道支撑托架等工程项目。

二、 施工准备

1. 施工人员

我们组织了一支专门的通讯工程作业队，设正副队长各1名，测量人员2人，其他技术人员2人，作业人员20人。

2. 材料、机具准备

硅芯管、钢管、PVC管、型钢以及与施工相关的工具、机械、设备等准备齐全。所有材料在安装使用之前进行检查，发现问题及时处理。

三、 主要施工方法

（一）、人（手）孔施工

1. 测量放样

人（手）孔位置严格按设计图纸进行测设。如人孔、管道与桥涵、护栏等结构物发生冲突，通知现场监理及时调整，测量采用全站仪。

2. 人（手）孔基坑开挖

路面底基层施工完后，根据设计断面尺寸，采用人工开挖。

3. 人（手）孔基础

人（手）孔地基整平，夯实处理后，采用15#水泥混凝土现浇施工。当人（手）孔基础挖深在地下水位线以下时，应做地基处理。

4. 人（手）孔四壁

采用7.5#机制砖砌筑，用10#水泥砂浆抹面厚1CM，四壁下角抹成八字型。人（手）孔外壁浇灌防水砂浆，内壁抹面1CM。 5. 人孔上覆

采用20#钢筋混凝土预制，在管道铺设后吊装施工。

（二）、管道施工

a、 干线管道（硅芯管）施工

1. 管道沟开挖

管道沟开挖，在路面底基层施工完后进行，以中央分隔带中心线为中线，开挖深度满足设计要求，管道沟底夯实、整平。

2. 管道埋设前，先在沟底铺5CM细土，保证干线管道埋深控制在管道底部距路面设计92CM，对于分歧管道埋深按图SG-14-15~18中所示数据来控制施工。

3. 硅芯管敷设

（1） 硅芯管采用人工敷设。

（2） 硅芯管采用不同的颜色或色条区分，在同一断面上，不同位置上硅芯管不得使用同一颜色或色条；在全线上相同位置硅芯管颜色相同。16根硅芯管道都进行编号，并计下每根管道接头的确切位置，以便于日后检查和维护。

广东省连平（赣粤界）至从化公路

（LM5合同段）

通信管道施工方案

编 制

审 核

云南云桥建设股份有限公司

大广高速公路（粤境段）LM5合同段项目经理部

二0一五年四月

目 录

一、工程概况 .................................................................. 1

二、编制依据 .................................................................. 1

三、通信管道的施工 ............................................................ 1

1、施工准备 ................................................................... 1

2、施工方法 ................................................................... 2

2.1沟槽开挖 ................................................................ 2

2.2地基处理 ................................................................ 2

2.3混凝土的拌和 ............................................................ 3

2.4混凝土浇筑 .............................................................. 3

3、养生 ....................................................................... 4

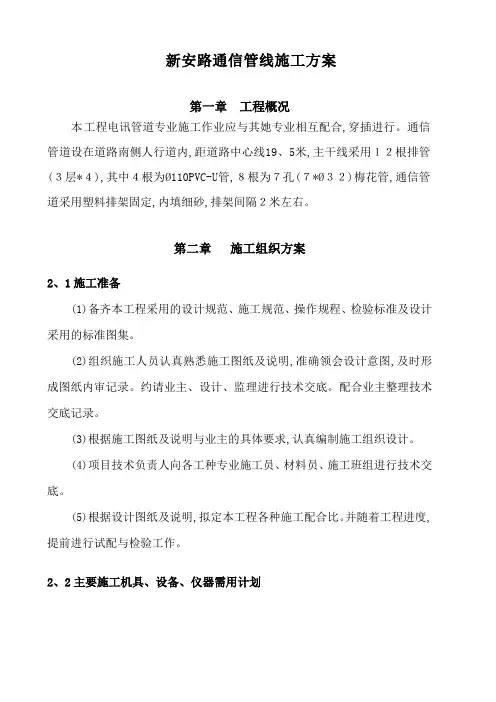

新安路通信管线施工方案

第一章 工程概况

本工程电讯管道专业施工作业应与其她专业相互配合,穿插进行。通信管道设在道路南侧人行道内,距道路中心线19、5米,主干线采用１２根排管(３层*４),其中４根为Ø110PVC-U管,８根为７孔(７*Ø３２)梅花管,通信管道采用塑料排架固定,内填细砂,排架间隔２米左右。

第二章 施工组织方案

2、1施工准备

(1)备齐本工程采用的设计规范、施工规范、操作规程、检验标准及设计采用的标准图集。

(2)组织施工人员认真熟悉施工图纸及说明,准确领会设计意图,及时形成图纸内审记录。约请业主、设计、监理进行技术交底。配合业主整理技术交底记录。

(3)根据施工图纸及说明与业主的具体要求,认真编制施工组织设计。

(4)项目技术负责人向各工种专业施工员、材料员、施工班组进行技术交底。

(5)根据设计图纸及说明,拟定本工程各种施工配合比。并随着工程进度,提前进行试配与检验工作。

2、2主要施工机具、设备、仪器需用计划

序号 机械设备名称 规格型号 数量 用于施工部位

1 挖掘机 Pc220 2 基础

2 平板振动器 ZB110-50 1 基础

3 抽水机 750W 1 基础

4 发电机 30KW 1 基础、主体及装饰

5 自卸汽车(带吊车) 5T 1 基础

2、3 施工工序

2、3、1 测量放线方案

1、测量前的准备工作

(1)由项目技术负责人就本工程控制对放线专业测量工程师与放线工进行技术交底。明确测量总体安排及具体施工方法、要求。

(2)计算施工测量控制网,并绘制出测量控制网图。再在现场根据控制网,利用全站仪对所有控制点进行精确测定,并将她们与附近的道路等级点进行联测,使其坐标与高程统一为一个系统,建立高程控制点。控制点按半永久性要求设置,设置点应牢固、无沉降、变形及受现场施工影响的位置。建立施工方格控制网必须从整个施工过程考虑,基础与主体施工过程中均能应用所建立的施工控制网。并且在施工过程中经常复测校核,并将控制网延伸到施工影响区之外。
