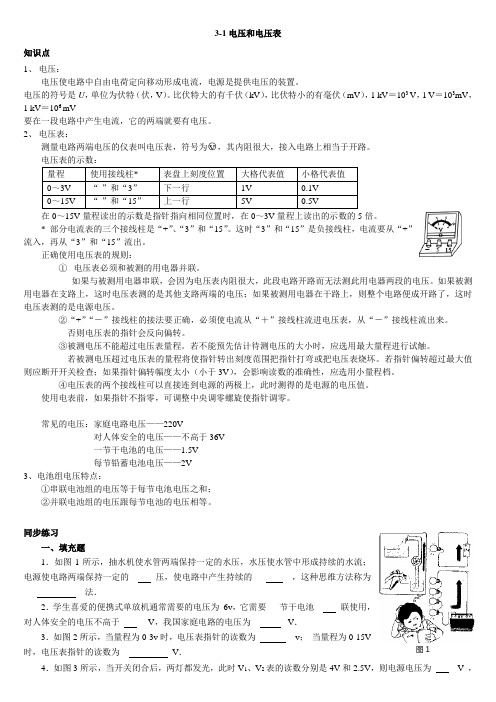

3-1电压和电压表知识点1、 电压:电压使电路中自由电荷定向移动形成电流,电源是提供电压的装置。
电压的符号是U ,单位为伏特(伏,V )。
比伏特大的有千伏(kV ),比伏特小的有毫伏(mV ),1 kV =103 V ,1 V =103mV ,1 kV =106 mV要在一段电路中产生电流,它的两端就要有电压。
2、 电压表:测量电路两端电压的仪表叫电压表,符号为○V ,其内阻很大,接入电路上相当于开路。
电压表的示数: 量程 使用接线柱* 表盘上刻度位置 大格代表值 小格代表值 0~3V “-”和“3” 下一行 1V 0.1V 0~15V “-”和“15”上一行5V0.5V在0~15V 量程读出的示数是指针指向相同位置时,在0~3V 量程上读出的示数的5倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。
这时“3”和“15”是负接线柱,电流要从“+”流入,再从“3”和“15”流出。
正确使用电压表的规则:① 电压表必须和被测的用电器并联。
如果与被测用电器串联,会因为电压表内阻很大,此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上,这时电压表测的是其他支路两端的电压;如果被测用电器在干路上,则整个电路便成开路了,这时电压表测的是电源电压。
②“+”“-”接线柱的接法要正确,必须使电流从“+”接线柱流进电压表,从“-”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。
若不能预先估计待测电压的大小时,应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。
若指针偏转超过最大值则应断开开关检查;如果指针偏转幅度太小(小于3V ),会影响读数的准确性,应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上,此时测得的是电源的电压值。
使用电表前,如果指针不指零,可调整中央调零螺旋使指针调零。
常见的电压:家庭电路电压——220V对人体安全的电压——不高于36V 一节干电池的电压——1.5V 每节铅蓄电池电压——2V 3、电池组电压特点:①串联电池组的电压等于每节电池电压之和; ②并联电池组的电压跟每节电池的电压相等。
微机原理概念
微机原理是指微型计算机的基本工作原理和组成部分。
微机原理主要包括以下几个方面的内容:
1. 计算机的基本组成部分:微型计算机主要包括中央处理器(CPU)、内存、输入输出设备和控制器等。
其中,CPU是
计算机的核心部分,负责进行数据的处理和指令的执行。
2. 数据的表示和存储:计算机中的数据以二进制形式表示,在内存中存储和处理。
常见的数据类型有整型、浮点型和字符型等,它们在内存中以不同的存储方式表示。
3. 指令的执行过程:计算机通过执行指令来完成各种操作。
指令是计算机中进行数据处理和控制的基本单位,它包含操作码和操作数等信息。
指令的执行过程主要包括取指、译码、执行和写回等阶段。
4. 输入输出设备的工作原理:计算机通过输入输出设备与外部环境进行信息交互。
输入设备将外部信号转换为计算机可识别的形式,输出设备将计算机处理结果转换为人类可感知的形式。
5. 控制器的功能和工作原理:控制器是计算机的指挥中心,负责指导各个部件的工作。
它通过时序发生器产生时钟信号,控制数据流的传输和处理过程。
总之,微机原理是一门研究微型计算机基本工作原理和组成部
分的学科,通过对微型计算机各个部分的功能和工作原理的研究,可以深入了解计算机的工作过程和性能特点。
微机原理知识点一、微机原理概述微机原理是指解析和理解微型计算机的基本组成部分和工作机理的学科。
微型计算机是一种体积小、功能强大的计算机,它能够进行数据处理、运算、存储和控制等操作。
微机原理研究的重点主要包括微处理器、存储器、输入输出设备、总线系统以及计算机的工作原理等内容。
二、微处理器微处理器是微型计算机的核心部件,负责执行指令、进行数据处理和运算等任务。
它由控制单元和算术逻辑单元组成。
控制单元负责指令的解码和执行,而算术逻辑单元则负责进行算术和逻辑运算。
微处理器的性能主要由时钟频率、位数、指令集和内部缓存等因素决定。
三、存储器存储器是用于存储和读取数据的设备。
微型计算机中常见的存储器包括随机存取存储器(RAM)和只读存储器(ROM)。
RAM用于存储临时数据,而ROM则用于存储不可修改的程序和数据。
存储器的访问速度和容量是衡量其性能的重要指标。
四、输入输出设备输入输出设备用于将用户输入的信息传递给计算机,以及将计算机处理后的结果输出给用户。
常见的输入设备包括键盘、鼠标和扫描仪等,而输出设备则包括显示器、打印机和音频设备等。
输入输出设备的种类繁多,适应了不同用户的需求。
五、总线系统总线系统是微型计算机内部各个组件之间进行数据传输和通信的路径。
它由地址总线、数据总线和控制总线组成。
地址总线用于指定内存中数据的位置,数据总线负责传送数据,而控制总线用于指示数据的读取和写入操作。
总线系统的带宽和速度直接影响计算机的数据传输效率。
六、计算机的工作原理微型计算机的工作原理一般遵循“取指令-执行指令”的基本模式。
首先,微处理器从存储器中取出一条指令,然后将其解码并执行相应的操作。
在执行过程中,微处理器可能需要从存储器或外部设备中读取数据,并将运算结果存储回存储器中。
计算机的工作原理是理解微机原理的基础,对于优化计算机的性能和应用开发非常重要。
七、总结微机原理作为计算机科学的基础学科,涵盖了微型计算机的核心组成部分和工作原理等重要内容。
微机原理复习知识点总结一、微机原理概述微机原理是计算机科学与技术专业的基础课程之一,是培养学生对计算机硬件体系结构和工作原理的理解和掌握的核心课程。
本文将从微机系统概念、基本组成部分、系统总线、存储器等方面进行总结复习。
二、微机系统概念及基本组成部分1.微机系统概念:微机系统由计算机硬件和软件组成,是由中央处理器(CPU)、存储器、输入/输出设备和系统总线等基本组成部分组成的。
2.中央处理器(CPU):中央处理器是计算机的大脑,负责执行计算机指令。
它包括运算器和控制器两部分,运算器负责执行算术逻辑运算,控制器负责指令的解析和执行控制。
3.存储器:存储器是用于存储数据和指令的设备,按存储介质可分为内存和外存。
内存按读写方式可分为RAM和ROM两类,外存一般指硬盘。
4.输入/输出设备:输入设备用于将外部数据传输到计算机,如键盘、鼠标等;输出设备将计算机处理后的数据输出到外部设备,如显示器、打印机等。
5.系统总线:系统总线是微机系统中各个组成部分之间传输数据和控制信息的公共通信线路,包括数据总线、地址总线和控制总线。
三、系统总线1.数据总线:数据总线用于传输数据和指令,一般有8位、16位、32位等不同位数,位数越大,数据传输速度越快。
2.地址总线:地址总线用于传输内存地址和外设地址,决定了计算机的寻址能力,位数决定了最大寻址空间。
3.控制总线:控制总线用于传输控制信号,包括读写控制、时序控制、中断控制等,用来控制计算机的工作状态。
四、存储器1.RAM(随机存取存储器):RAM是一种易失性存储器,读写速度快,存储内容能被随机读取和写入。
分为静态RAM(SRAM)和动态RAM(DRAM)两类。
2.ROM(只读存储器):ROM是一种非易失性存储器,只能读取,不能写入。
包括只读存储器(ROM)、可编程只读存储器(PROM)、可擦写只读存储器(EPROM)和电可擦写只读存储器(EEPROM)等。
3. Cache(高速缓存):Cache是位于CPU和内存之间的高速缓存存储器,用来存储CPU频繁访问的数据和指令,以提高计算机的运行速度。
微机原理引言微机原理是计算机科学与技术领域重要的基础课程之一,主要教授计算机硬件和微处理器的基本原理。
了解微机原理对于理解计算机系统的工作原理以及能够进行计算机硬件的设计和故障排除具有重要意义。
本文将介绍微机原理的基本概念、发展历程、体系结构以及运行原理。
一、微机原理的基本概念1.1 微机微机是指一种小型计算机系统,由中央处理器(CPU)、内存、输入设备、输出设备以及各种外设组成。
微机可以进行各种复杂的计算任务,并可以通过输入设备与外部世界进行交互。
它的特点是体积小、成本低、功耗低,广泛应用于个人计算机、嵌入式系统等领域。
1.2 微处理器微处理器是微机的核心部件,也是计算机的“大脑”。
它负责执行计算机指令、处理数据、控制各种硬件设备。
微处理器由算术逻辑单元(ALU)、控制单元(CU)、寄存器等组成。
二、微机原理的发展历程微机原理的发展历程可以追溯到二十世纪七十年代末期。
那个时候,计算机技术还处在起步阶段,主要使用大型机和小型机。
然而,随着集成电路技术的不断进步和微处理器的出现,计算机的体积逐渐减小,成本也逐渐降低,逐渐出现了个人电脑。
在八十年代,个人电脑得到了广泛的应用,微机原理也得到了进一步的发展。
人们逐渐认识到了微机在个人和工作中的重要性,开始学习和研究微机原理。
同时,各种微处理器的研发也如火如荼地进行着。
进入九十年代,微机原理的发展进入了一个全新的阶段。
微处理器的集成度不断提高,性能也越来越强大。
同时,新的体系结构和技术也不断涌现,为微机原理的研究和应用提供了更多的可能性。
三、微机原理的体系结构微机原理的体系结构涉及到计算机硬件系统的组成和工作原理。
微机原理的体系结构包括中央处理器(CPU)、存储器、输入输出(I/O)系统。
3.1 中央处理器中央处理器是微机的核心部件,也是计算机的“大脑”。
它由算术逻辑单元(ALU)、控制单元(CU)、寄存器等组成,负责执行指令、处理数据、控制各种硬件设备。
