工业控制系统组态实习报告一、实习背景与目的本次实习是在学校组织的工业控制系统组态课程的基础上进行的，旨在让我们更好地理解和掌握工业控制系统的组态方法，提高我们在实际工作中的动手能力和解决问题的能力。
通过实习，我们希望能够熟练运用组态软件，对工业控制系统进行组态，并能够理解和分析组态过程中的各种参数和配置。
二、实习内容与过程实习的主要内容是使用组态软件对工业控制系统进行组态，包括硬件配置、通讯配置、报警配置、数据采集与处理等。
在实习过程中，我们首先学习了组态软件的基本操作，掌握了硬件设备和通讯设备的基本配置方法。
然后，我们通过实际操作，对工业控制系统进行了组态，包括配置了各种传感器、执行器和控制器，设置了通讯协议和数据采集参数，建立了报警和故障处理机制。
三、实习成果与收获通过实习，我们成功地对工业控制系统进行了组态，实现了数据的实时采集和处理，建立了有效的报警和故障处理机制。
在实习过程中，我们不仅掌握了组态软件的操作方法，还深入理解了工业控制系统的原理和组态过程。
通过实际操作，我们学会了如何根据实际需求进行硬件配置和通讯配置，如何设置数据采集参数和报警配置，以及如何进行故障处理和维护。
四、实习体会与建议通过本次实习，我对工业控制系统组态有了更深入的了解和掌握。
在实习过程中，我学会了如何运用组态软件对工业控制系统进行组态，提高了我在实际工作中的动手能力和解决问题的能力。
同时，我也认识到工业控制系统组态的重要性和复杂性，需要在实际工作中不断学习和积累经验。
对于实习过程中存在的问题，我认为我们需要进一步加强实践操作的训练，提高对组态软件的熟练程度。
同时，我们也需要加强对工业控制系统的理论知识的学习，提高对工业控制系统组态的理解和分析能力。
五、实习总结通过本次实习，我们不仅掌握了组态软件的操作方法，还对工业控制系统的组态过程有了深入的理解和掌握。
通过实际操作，我们提高了动手能力和解决问题的能力，为以后从事工业控制系统的设计和维护工作打下了坚实的基础。
组态软件报告模版1. 引言组态软件是一种可以用于创建和编辑各种人机界面（HMI）的工具。
它可以用于监控和控制不同设备，如工业自动化系统、楼宇自动化系统等。
本报告将介绍组态软件的基本概念、功能和特点，以及如何使用组态软件进行界面设计。
2. 组态软件的概述2.1 组态软件的定义组态软件是一种用于创建和编辑人机界面的工具。
它可以帮助用户设计和实现各种监控和控制系统，包括可视化的操作界面、报警和事件管理、数据采集和分析等功能。
2.2 组态软件的功能组态软件通常具有以下功能：•界面设计：用户可以通过组态软件设计和自定义人机界面，包括布局、控件、字体、颜色等。
•数据采集和显示：组态软件可以帮助用户从不同的设备和传感器中采集数据，并以图表、表格、曲线等形式显示。
•控制和操作：用户可以通过组态软件对设备进行控制和操作，如开关、调节、报警等。
•报警和事件管理：组态软件可以监测系统状态并处理报警和事件，以便快速响应和解决问题。
•数据存储和分析：组态软件可以将采集到的数据存储在数据库中，并提供数据分析和报表生成的功能。
2.3 组态软件的特点组态软件具有以下特点：•可视化界面：组态软件提供了直观易用的界面，用户可以通过拖拽和放置控件的方式设计界面，而无需编写代码。
•高度定制化：组态软件支持用户对界面进行个性化定制，包括布局、样式、控件、字体、颜色等。
•灵活性和可扩展性：组态软件通常具有模块化的设计，用户可以根据实际需求选择和扩展功能模块。
•实时监控和控制：组态软件可以实时监控系统状态并进行实时控制，使用户能够快速响应和处理问题。
•数据分析和报表生成：组态软件可以对采集到的数据进行分析，并生成各种报表和图表，帮助用户了解系统运行情况和趋势。
3. 组态软件的界面设计3.1 界面布局界面布局是组态软件中最基本的设计元素之一。
用户可以通过拖拽和放置控件的方式进行布局，如将按钮、文本框、图表等控件放置在不同的位置和大小。
3.2 控件选择组态软件通常提供了各种各样的控件供用户选择，如按钮、开关、滑块、文本框、图表等。

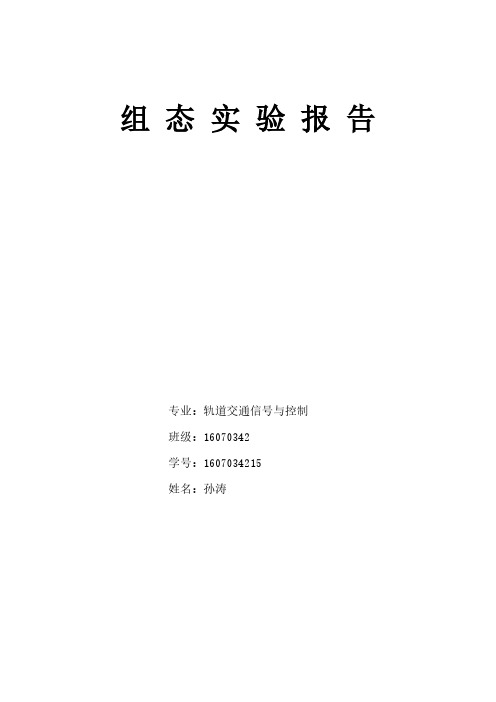

组态实验报告专业：轨道交通信号与控制班级：16070342学号：1607034215姓名：孙涛实验一：组态软件基础知识介绍一、实验目的：了解图灵开物的使用方法，包括建立节点、建立设备、定义标签、图页的创建、配置图页动画和布置二、实验步骤及结果：（1）建立节点、建立设备（2）定义标签（3）图页的创建三、实验心得：初步了解了图灵开物软件的使用方法，熟悉了建立工程的步骤，为后续实验打下了初步基础。
实验二：组态软件动画连接设计一．实验目的：1.1 组态软件设计动画了解。
1.2简单动画的熟悉及应用。
二．实验设备2.1 中北大学-施耐德电器联合实验室ZSJ-A电器自动化平台2.2 实验台配套通信线、跨接线若干。
2.3 实验箱三．实验内容3.1 熟悉掌握标签的添加及应用。
3.2 熟悉掌握图页属性及动画。
3.3 熟悉掌握动画及标签的关联。
3.4 熟悉掌握基本动作的应用、按钮、变量的应用。
3.5 用变量方法控制一个圆能往右平移后再往左平移。
提示，dValue0为开关量，aValue0为模拟量。
（必做）二．实验步骤及结果：（1）按照试验一新建一个工程。
（2）在标签中设置两个模拟变量，一个开关变量，设置如下：（3）右击图页，新建图页，图页名，自己任意取。
点击画直线，画完直线，点击直线，在属性中设置，线性设置为“管道线”，线宽设置为20，点击动画。
设置流动设置旋转水平移动、垂直移动水平缩放、垂直缩放液位变化动画：点击先画一个椭圆，可以修改画刷颜色（建议修改成跟图页底色一样的颜色），再画一个与之前大小一样的椭圆，设置属性---“画刷颜色”为蓝色。
点击动画，设置百分比显示，然后把如图的二图放在一图上面，点击运行。
颜色填充：画一个圆，属性设置与上面一样，（建议画刷类型改为中心亮）。
在动画中设置“填充颜色”，如图所示，程序运行后，圆的填充颜色会闪烁。
表达式改为a1.Value（正弦波模拟量），可以设置断点值（0--100）和不同断点值对应的颜色，在到达不同值时闪烁不同的颜色，最后运行。
第1篇实验名称：组态软件应用实验实验日期：2023年4月15日实验地点：计算机实验室一、实验目的1. 熟悉组态软件的基本功能和操作流程。
2. 学习如何使用组态软件进行实时数据的采集、处理和显示。
3. 培养实际应用组态软件解决实际问题的能力。
二、实验原理组态软件是一种广泛应用于工业自动化领域的软件，它可以将各种硬件设备连接起来，实现对实时数据的采集、处理和显示。
组态软件具有以下特点：1. 灵活性：可以灵活地配置各种硬件设备，满足不同应用需求。
2. 易用性：操作简单，用户界面友好，易于上手。
3. 可扩展性：支持多种接口，可以方便地与其他软件或硬件设备进行集成。
三、实验内容1. 组态软件的安装与启动2. 硬件设备的连接与配置3. 数据采集与处理4. 数据显示与报警设置5. 组态软件的应用案例四、实验步骤1. 组态软件的安装与启动（1）将组态软件安装光盘放入光驱，自动运行安装程序。
（2）按照安装向导提示，选择合适的安装路径、组件和选项，完成安装。
（3）启动组态软件，进入主界面。
2. 硬件设备的连接与配置（1）将硬件设备连接到计算机，确保设备正常运行。
（2）在组态软件中，选择“设备”菜单，添加相应的硬件设备。
（3）配置设备参数，如通讯方式、波特率、地址等。
3. 数据采集与处理（1）在组态软件中，创建一个新项目，设置项目名称、描述等信息。
（2）在项目中，添加数据采集设备，如模拟量输入、开关量输入等。
（3）设置采集设备的参数，如采样周期、数据类型等。
（4）对采集到的数据进行处理，如滤波、转换等。
4. 数据显示与报警设置（1）在组态软件中，创建一个新画面，用于显示实时数据。
（2）在画面上，添加相应的控件，如趋势图、仪表盘等。
（3）设置控件的数据源，将采集到的数据绑定到控件上。
（4）设置报警条件，如数据超出范围、设备故障等，并配置报警动作。
5. 组态软件的应用案例（1）以一个简单的工业生产过程为例，设计一个组态软件项目。
一、实验名称：组态实验二、实验目的：1. 熟悉并掌握组态王软件的基本操作。
2. 掌握组态王软件在工业控制中的应用。
3. 通过实验，加深对工业控制系统的理解。
三、实验时间：2023年3月10日四、实验地点：自动化实验室五、实验设备与软件：1. 组态王软件：KingView V6.52. 实验台：工业控制实验台3. 计算机：一台六、实验原理：组态王软件是一种集图形化编程、实时数据库、工业控制等功能于一体的工业控制系统开发工具。
通过组态王软件，用户可以方便地设计、调试和运行工业控制系统。
七、实验内容、方法、过程与分析：1. 实验内容：本实验采用组态王软件设计一个简单的工业控制系统，实现对模拟量的采集、处理和显示。
2. 实验方法：（1）打开组态王软件，新建一个工程。
（2）添加模拟量输入通道，设置相应的输入参数。
（3）添加模拟量输出通道，设置相应的输出参数。
（4）设计实时监控画面，包括模拟量采集、处理和显示。
（5）配置报警功能，设置报警参数。
（6）编译工程，运行实验。
3. 实验过程与分析：（1）新建工程：打开组态王软件，点击“文件”菜单，选择“新建”工程。
输入工程名称，选择工程类型，点击“确定”。
（2）添加模拟量输入通道：在工程浏览器中，双击“设备”，选择“模拟量输入设备”，添加模拟量输入通道。
设置通道名称、量程、单位等参数。
（3）添加模拟量输出通道：在工程浏览器中，双击“设备”，选择“模拟量输出设备”，添加模拟量输出通道。
设置通道名称、量程、单位等参数。
（4）设计实时监控画面：在工程浏览器中，双击“画面”，选择“新建画面”。
在画面编辑器中，添加模拟量采集、处理和显示的控件，设置控件属性。
（5）配置报警功能：在工程浏览器中，双击“报警”，选择“新建报警组”。
设置报警类型、条件、动作等参数。
（6）编译工程：点击“文件”菜单，选择“编译工程”。
确保所有控件和设备配置正确。
（7）运行实验：点击“运行”菜单，选择“运行工程”。
一、实训背景随着现代工业自动化技术的飞速发展，组态软件在工业控制系统中的应用越来越广泛。
为了提高我们的实际操作能力和对组态软件的深入理解，我们于2023年X月X日至X月X日进行了为期两周的组态内实训。
二、实训目的1. 熟悉组态软件的基本功能和操作方法。
2. 掌握组态软件在工业控制系统中的应用。
3. 培养团队协作和项目实施能力。
4. 提高解决实际问题的能力。
三、实训内容1. 组态软件基本操作- 熟悉组态软件的界面和功能模块。
- 学习创建项目、添加设备、配置数据变量等基本操作。
2. 图形组态- 学习绘制工程图纸，包括设备、管道、仪表等。
- 熟练使用图形工具进行设备连接、数据链接等。
3. 报警组态- 学习设置报警条件、报警类型、报警优先级等。
- 熟练使用报警组态功能，实现实时监控和报警处理。
4. 历史趋势组态- 学习设置历史趋势曲线，包括曲线类型、颜色、显示范围等。
- 熟练使用历史趋势功能，分析历史数据。
5. 模拟调试- 使用模拟工具进行系统调试，确保组态软件正常运行。
- 检查并修正错误，提高系统稳定性。
6. 实际项目应用- 参与一个实际项目，从需求分析、方案设计、组态软件配置到系统调试。
- 学习与项目相关的知识和技能，提高实际操作能力。
四、实训过程1. 前期准备- 了解实训项目背景，明确实训目标和要求。
- 熟悉组态软件的操作界面和基本功能。
2. 实训实施- 按照实训计划，逐步完成各项实训内容。
- 在实训过程中，遇到问题及时与指导老师沟通，共同解决。
3. 实训总结- 完成实训项目后，进行总结和反思，分析实训过程中的优点和不足。
- 撰写实训报告，记录实训过程和心得体会。
五、实训成果1. 掌握了组态软件的基本操作和高级应用。
2. 学会了如何使用组态软件进行工业控制系统设计。
3. 培养了团队协作和项目实施能力。
4. 提高了解决实际问题的能力。
六、实训体会通过本次组态内实训，我深刻认识到组态软件在工业控制系统中的重要作用。
组态实训报告心得体会3篇【篇一】组态实训报告心得体会总之，这次实习是有收获的，自己也有许多心得体会。
首先，感受颇深的一点是，理论学习是业务实战的基础，但实际工作与理论的阐述又是多么的不同，在工作的闲暇之间，在同一些工作多年的会计人员的交谈中，深知，在工作岗位上，有着良好的业务能力是基础能力，但怎样处理好与同事的关系，为自己和他人的工作创建一个和谐的氛围，又是那么的重要，于是也就更能体会在企业中人和万事兴;的要义。
其次，作为企业的一员，无论是其他工作人员，还是会计人员，在进行自身相对循环重复的工作中，不仅应保持工作的质量及效率，还应具备创新精神。
西大农药厂，即将面临改制;的调整，这就意味着该企业将面临由校办;企业向社会;企业的角色转换，先前所享有的一些优惠政策，将随着改制的完成而倾刻丧夫，这样，农药厂将更直接的面临市场激烈竞争，接受残酷的规则约束，为了企业的生存、发展，就得创新，以变求生存，用新促发展，西大农药厂在面临新一轮发展的时期，应鼓励员工大胆创新，为企业的发展积极献计献策。
实习是每一个大学毕业生必须拥有的一段经历，它使我们在实践中了解社会、在实践中巩固知识；实习又是对每一位大学毕业生专业知识的一种检验，它让我们学到了很多在课堂上根本就学不到的知识,既开阔了视野，又增长了见识，为我们以后进一步走向社会打下坚实的基础，也是我们走向工作岗位的第一步。
刚开始对于从未接触的岗位，我感到是那么的陌生和惧怕，因为我不想做不好，但是我相信只要有信心，就一定能做好。
我被分到自动化事业部研究所工作，最开始跟着师傅学习组态王软件的开发及其应用，发现真正步入一个企业接触到的知识要比学校里深入的多了，所以很多地方需要向师傅请教，经过师傅的耐心培养，每天看软件开发的视频教程，自己可以对组态王软件进行简单的编程。
根据师傅给我安排的实习计划，有了亲自去现场观察实践的机会。
这四个月不仅仅是去工作，更重要的是学到了一种工作方法，一种应对不同问题的经验，一种面临难题的解决思路，当然也注意到了一些自身的问题，意志不够坚定，中途有退出的想法，遇到问题有畏难情绪，但我最终还是坚持下来了，总的来说实习还是收获不少。
一、实训背景随着工业自动化技术的飞速发展，组态软件在工业自动化领域的应用越来越广泛。
为了更好地掌握组态软件的使用，提高自己的实践能力，近期我参加了工业组态实训课程。
通过本次实训，我对组态软件有了更深入的了解，以下是我对本次实训的小结。
二、实训目的1. 熟悉组态软件的基本功能和操作方法；2. 掌握组态软件在工业自动化领域的应用；3. 提高自己的动手能力和实践能力；4. 为今后的工作打下坚实基础。
三、实训内容1. 组态软件简介：了解了组态软件的定义、特点、发展历程以及在工业自动化领域的应用；2. 组态软件的操作：学习了组态软件的界面布局、工具栏使用、项目创建、组态设计等基本操作；3. 组态软件的应用：通过实际案例，学习了组态软件在工业自动化控制中的应用，如：数据采集、数据处理、控制策略等；4. 组态软件的调试与优化：了解了组态软件的调试方法，掌握了优化组态软件性能的技巧。
四、实训过程1. 初识组态软件：通过理论学习和实际操作，初步掌握了组态软件的基本功能和操作方法；2. 组态设计：根据实训要求，设计了相应的组态项目，包括数据采集、数据处理、控制策略等；3. 项目调试与优化：对设计的组态项目进行调试，发现问题并及时解决，优化组态软件性能；4. 项目总结与改进：对实训过程中遇到的问题进行总结，分析原因，提出改进措施。
五、实训成果1. 掌握了组态软件的基本功能和操作方法；2. 熟悉了组态软件在工业自动化领域的应用；3. 提高了动手能力和实践能力；4. 为今后的工作打下了坚实基础。
六、实训体会1. 组态软件在实际应用中具有很高的实用价值，能够有效提高工业自动化控制系统的性能；2. 组态软件的学习需要理论与实践相结合，通过实际操作，能够更好地掌握软件的使用；3. 在实训过程中，遇到了很多问题，通过查阅资料、请教老师和同学，最终解决了问题，提高了自己的问题解决能力；4. 实训过程中，团队协作非常重要，与同学互相学习、共同进步，使实训效果更加显著。
组态实训报告心得体会
在参加组态实训的过程中，我感受到了很多不同的情绪和体验。
这次实训让我意识到了自己的不足，也明白了什么是真正的团队合作。
在实训中，我们分成了五个小组，每个小组担任不同的角色，通过合作完成了一项项任务。
在这个过程中，我深刻地认识到了“团队”这个概念的重要性。
我们的团队之所以能取得成功，是因为每个人都有自己的优势，而且有意识地去补充其他人的不足，最终共同完成了任务。
在实训中，我们还学会了如何利用积木、方块等简单的材料来完成一些实用的物品，这对我来说是一种很有成就感的体验。
在这个过程中，我发现自己的想象力大大得到了拓展，原来一些看似不可能的任务也变得简单了。
除此之外，我还收获到了很多其他的体验，比如说遇到问题应该如何解决，如何将一群不同的人组成一个团队，以及如何在短时间内完成一项任务。
这些经验在今后的生活中都将非常有用。
总的来说，这次组态实训让我受益匪浅，不仅仅是在技能上，更让我深刻地认识到了自己的不足和潜力，明白了什么是真正的团队合作。
希望今后我能够把这些经验应用到实际生活中。
反应车间监控系统的组态总结报告一、引言车间监控系统作为现代工业管理的重要组成部分，能够实时监测生产过程中的关键指标和参数，提供及时的预警和决策支持，对于保障生产安全和提高生产效率具有重要的作用。
本文对车间监控系统的组态工作进行总结，包括需求分析、系统设计和实施过程中的问题及解决方案等内容。
二、需求分析在车间监控系统组态前，首先要进行需求分析，明确系统需要监控的对象、监控的指标和参数，以及监控的目的。
需求分析过程中，与车间工程师和车间操作人员进行充分的沟通和交流，了解他们的实际需求和问题，确保系统能够满足他们的工作需要。
三、系统设计在需求分析的基础上，进行系统设计。
系统设计包括硬件设备的选择和布置、软件功能的设计和布局等内容。
在硬件设备的选择上，要根据实际需求和经济考虑选择适当的设备，同时考虑设备的可靠性和扩展性。
在软件功能的设计上，要根据车间监控的具体指标和参数，确保系统能够实时监测和报警，并提供数据分析和报表功能。
四、系统实施系统实施是车间监控系统组态的重要环节。
在实施过程中，要根据系统设计的要求，对硬件设备进行安装和调试，对软件进行安装和配置。
实施过程中可能会遇到各种问题，比如设备故障、软件兼容性等，需要及时解决。
同时，要对监控系统进行测试和验证，确保系统正常运行和数据准确性。
五、问题及解决方案在车间监控系统组态过程中，可能会遇到以下问题：1.数据采集不准确：可能是因为传感器故障、通信故障等原因导致的数据采集不准确。
解决方案是及时检修设备，修复故障，并加强设备维护保养工作。
2.系统报警不及时：可能是因为报警配置不合理、通知方式不到位等原因导致的系统报警不及时。
解决方案是重新配置报警规则，确保报警准确无误地发送给相关人员。
3.车间操作人员培训不到位：可能是因为操作人员对于监控系统的使用不熟悉，导致无法充分发挥系统的作用。
解决方案是对操作人员进行系统培训，提高他们的技术水平和操作能力。
六、总结车间监控系统的组态是一个综合性的工作，需要在需求分析、系统设计和实施过程中充分考虑各种因素。
沈阳航空航天大学组态王报告（论文）题目液位监控中心班级学号学生姓名指导教师张海军液位监控中心关明丽沈阳航空航天大学自动化学院摘要：组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。
它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。
通常可以把这样的系统划分为控制层、监控层、管理层三个层次结构。
其中监控层对下连接控制层，对上连接管理层，它不但实现对现场的实时监测与控制，且在自动控制系统中完成上传下达、组态开发的重要作用。
尤其考虑三方面问题：画面、数据、动画。
通过对监控系统要求及实现功能的分析，采用组态王对监控系统进行设计。
组态软件也为试验者提供了可视化监控画面，有利于试验者实时现场监控。
而且，它能充分利用Windows的图形编辑功能，方便地构成监控画面，并以动画方式显示控制设备的状态，具有报警窗口、实时趋势曲线等，可便利的生成各种报表。
它还具有丰富的设备驱动程序和灵活的组态方式、数据链接功能。
关键词：主画面；报警画面；趋势曲线。
一、组态王的发展国外的组态软件自上世纪八十年代中期出现，在八十年代末九十年代初Onspec、Intouch、iFix等开始进入中国。
国内的组态软件从九十年代初开始研发，其中最有代表性的产品有CVS、GOWELL、GH等。
虽然这个时期的组态软件主要是以单机应用为主，而且功能相对简单，但是已经能够满足当时大部分的监控需要。
在组态软件出现之前，同样的任务是通过编写程序来实现的，不仅工作效率低下，而且容易出错；组态软件的出现和应用，极大地提高了自动化工程师的工作效率和工程的可靠性，使得计算机与信息科技的成果惠及自动控制领域。
上世纪九十年代中期以后，随着计算机硬件、操作系统、数据库技术和网络技术的快速发展，组态软件也进入了黄金发展时期，其应用范围越来越广泛，被认同的程度也越来越高。
国内组态软件在此时开始出现品牌，并逐步取得了部分市场份额，同时形成了一定的知名度和影响力。
这个时期的组态软件仍然是以单机应用为主，但能通过网络通信实现多台计算机的分工协作，并可解决中等和稍大规模系统的监控。
从技术上来讲，这个时期的组态软件，无论来自国内或者国外，都是建立在Windows系统编程接口Win32之上的Windows应用程序。
进入二十一世纪以来，组态软件的应用领域得到前所未有的拓展，逐渐突破传统的工业自动化领域，渗透到农业、医疗、交通、市政工程、楼宇、环保、新能源、节能降耗等诸多新兴领域。
监控系统的规模也越来越大，越来越复杂。
因此，用户对组态软件的要求也就越来越高。
如，通过Internet实现远程工程部署、监控、调试和诊断，利用3G通信网络实现快速的远程数据采集；利用无级缩放、3D图形等技术来更为逼真地再现监控现场；同时，在进行大规模复杂系统的监控时，对系统的稳定性也提出了更严格的要求，要最大限度减少由于系统故障引起的停机时间；以及组态软件要与控制系统具有简便的连接和互操作性、利用计算机强大的计算处理能力来弥补控制系统的不足、与企业的其它自动化系统以及信息管理系统更为方便地集成等；同时用户在产品的易用性、扩展性、灵活性、开放性等方面都提出了前所未有的要求。
更广阔的应用领域，更复杂的监控环境，更高的客户要求，都向组态软件提出了前所未有的挑战。
同时，计算机技术、信息技术、网络技术的发展以及新技术的出现，也为组态软件应对上述挑战奠定了坚实的基础。
时代在呼唤新一代组态软件的诞生。
二、报告要求1、叙述什么是组态、组态软件及其发展。
2、叙述上述要求的建立过程主画面的建立；报警画面的建立和趋势曲线的建立变量的设置；画面运行的结果，越详细越好。
3、以课设报告的格式要求三、方案设计1）建立新工程；2）设计图形界面，得到主画面；3）定义设备；4）构造数据库，定义变量；5）建立动画连接；6）建立报警；7）建立事实趋势曲线；8）运行和调试。
四、系统实现（1）建立新工程启动“组态王”工程管理器（ProjManager），选择菜单“文件\新建工程”或单击“新建”按钮，弹出如图1所示。
图1 新建工程向导单击“下一步”继续。
弹出“新建工程向导之二对话框”，如图2所示。
图2 新建工程向导之二在工程路径文本框中输入一个有效的工程路径，或单击“浏览⋯”按钮，在弹出的路径选择对话框中选择一个有效的路径。
单击“下一步”继续。
弹出“新建工程向导之三对话框”，如图3所示。
图3 新建工程向导三在工程名称文本框中输入工程的名称，该工程名称同时将被作为当前工程的路径名称。
单击“完成”完成工程的新建。
系统会弹出对话框，询问用户是否将新建工程设为当前工程，如图4所示。
图4 对话框单击“否”按钮，则新建工程不是工程管理器的当前工程，如果要将该工程设为新建工程，还要执行“文件\设为当前工程”命令；单击“是”按钮，则将新建的工程设为组态王的当前工程。
定义的工程信息会出现在工程管理器的信息表格中。
双击该信息条或单击“开发”按钮或选择菜单“工具\切换到开发系统”，进入组态王的开发系统。
（2）创建组态画面第一步：定义新画面进入新建的组态王工程，选择工程浏览器左侧大纲项“文件\画面”，在工程浏览器右侧用鼠标左键双击“新建”图标，弹出对话框如图5所示。
图5 新建画面在“画面名称”处输入新的画面名称液位监控中心，其它属性目前不用更改。
点击“确定”按钮进入内嵌的组态王画面开发系统。
如图6所示。
图6 组态王开发系统从图库中选择所用图片，连成主画面，即得到如图7所示的画面图7 监控中心主画面（3）定义设备右侧用鼠标左键双击“新建”图标，运行“设备配置向导”，如图8所示。
图8 设备配置向导一选择“仿真PLC”的“串行”项，单击“下一步”，弹出“设备配置向导”，如图9所示。
图9 设备配置向导二为外部设备取一个名称，输入PLC，单击“下一步”，弹出“设备配置向导”，如图10所示。
图10 设备配置向导三为设备选择连接串口，假设为COM1，单击“下一步”，弹出“设备配置向导”，如图11所示。
图11 设备配置向导四填写设备地址，假设为1，单击“下一步”，弹出“设备配置向导”，如图12所示。
图12 设备配置向导五设置通信故障恢复参数(一般情况下使用系统默认设置即可)，单击“下一步”，弹出“设备配置向导”，如图13所示图13 设备配置向导六请检查各项设置是否正确，确认无误后，单击“完成”。
设备定义完成后，可以在工程浏览器的右侧看到新建的外部设备“PLC”。
在定义数据库变量时，只要把IO变量连结到这台设备上，它就可以和组态王交换数据了。
4）构造数据库，定义变量选择工程浏览器左侧大纲项“数据库\数据词典”，在工程浏览器右侧用鼠标左键双击“新建”图标，弹出“变量属性”对话框如图14图14 变量“原料液位”定义图15 变量“催化剂液位”定义图16 变量“成品液位”定义5）建立动画连接；定义动画连接是指在画面的图形对象与数据库的数据变量之间建立一种关系，当变量的值改变时，在画面上以图形对象的动画效果表示出来；或者由软件使用者通过图形对象改变数据变量的值。
双击“##”，可弹出“动画连接”对话框，如图17所示。
图17 动画连接用鼠标单击“模拟值输出”按钮，弹出对话框如图18所示图18 模拟值输出连接点击，选择所要输出的变量。
得到图19图19模拟值输出连接这样即可完成动画连接。
6）建立报警；首先，进行报警组定义图20报警组定义双击右侧的“请双击这儿进入<报警组>对话框…”。
弹出报警组定义对话框，如图21所示。
图21报警组定义对话框点击“修改”，修改报警组名称，如图22图22 修改报警组名称点击“增加”，得到对话框，如图23图23增加报警组对话框图24 增加和修改后的报警组其次，进行变量的报警定义①原料液位的报警定义，如图25图25 原料液位的报警定义②催化剂液位的报警定义，如图26图26 催化剂液位的报警定义③成品液位报警定义，如图27图27 成品液位报警定义报警画面，如图28所示图28 报警画面7）建立实时趋势曲线图29 实时趋势曲线8）运行和调试图30 主画面动画效果图图31 报警画面效果图红为原料油，绿为催化剂，蓝为成品油五、总结与感受此报告简述了用组态王实现液位监控的功能，分别实现了画面仿真、报警画面以及实时趋势曲线的描述。
能够表现出工作的实际情况。
达到了老师的要求。
我对组态王是我认识是从陌生到了解到能相对掌握的过程，张老师教授的组态王课程完全注重动手实践，争取做到当堂课的内容当堂消化，学生可以自己独立制作动画画面，很喜欢老师的教授方法，对本课程相当有兴趣，本报告贯穿老师的讲授的始终，遇到了问题，但经过认真思考、调试最后也完成了任务。
这次考试是对组态王软件内容的组合考核，通过考试以及后期写的报告我对组态王有了更深的了解，也能更熟练掌握这个软件，能自己独立制作简单的系统画面。
