垃圾衍生燃料RDF-5应用方向及市场需求分析雷建国1周斌2（1.四川雷鸣生物环保工程有限公司，四川自贡643000；2.四川理工学院材料与化学工程学院，四川自贡643000；摘要：当前，每年产生数量巨大的城市生活垃圾（MSW）对环境管理和污染控制形成了严重挑战。
世界各国都投人大量的人力、物力进行垃圾处理技术的研究及垃圾处理项目的建设,并取得了一定的成功经验。
本文以国内外城市生活垃圾焚烧处理技术、资源化利用现状以及存在问题为基础，针对四川雷鸣生物环保工程有限公司符合中国国情的高湿混合垃圾衍生燃料RDF制备工艺系统生产线的研发，对垃圾衍生燃料RDF再生能源化市场需求进行了分析探讨。
关键词：垃圾衍生燃料应用，市场需求，分析探讨，The engineering application of municipal solid Refuse Derived Fuel preparation process system and discussion of its market demand analysisAbstract:At present,it produced annually by large quantities of municipal solid waste(MSW)on environmental management and pollution control which has become a serious challenge.Countries around the world have invested a lot of manpower and material resources to carry out waste treatment technology research and waste disposal projects,and made some successful experience.In this paper,both at home and abroad MSW treatment technology,resource utilization and the existence of problem-based,with Sichuan Leiming Bio-Environmental Engineering Co.,Ltd.to explore the application of humidity mixing Refuse Derived Fuel and its preparation process system,and discussion of RDF renewable energy sources market demand analysis.Key words：Refuse Derived Fuel,application,market demand,discussion当前，每年产生数量巨大的城市生活垃圾（MSW）对环境管理和污染控制形成了严重挑战，目前世界垃圾量正以快于经济平均增长速度的2.5～3倍的速度增加，年平均增长速度为8.24%。

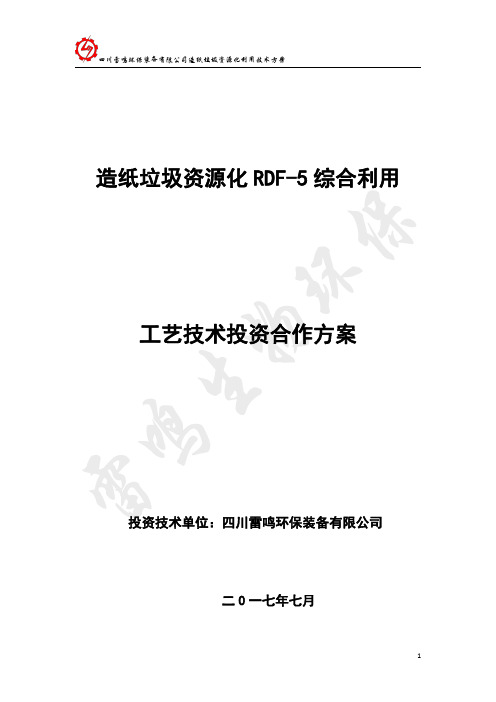

造纸垃圾资源化RDF-5综合利用工艺技术投资合作方案投资技术单位：四川雷鸣环保装备有限公司二0一七年七月1工艺技术方案概述本工艺技术方案由RDF-5制备和RDF气化燃烧两部分组成。
项目总体工艺流程图1.1RDF-5制备工艺RDF-5制备工艺流程图1.1.1工艺过程简述造纸垃圾由专用上料机把物料送到垃圾破碎机（专利设备）料斗进行破碎，然后进入脱水机（专利设备），进行机械脱水。
经脱水后的物料、污泥和辅料分别由3台电子皮带秤，按比例进行自动配料。
然后，送到混合机进行预混合。
经混合后的物料送到细破碎机（专利设备）进行二次破碎。
然后，再送到专用垃圾滚筒干燥机（专利设备）进行干燥，（干燥热源来自RDF燃烧余热与沼气燃烧余热）物料水分降到20%左右，送到RDF制粒机（专利设备）。
RDF颗粒燃料经冷却机（专利设备）冷却后即可送到钢板立筒庫储存待气化之用。
干燥机和冷却机的废气，经喷淋脱硫脱硝除尘塔，进行尾气净化后达标排放。
1.1.2设备配置5t／h造纸垃圾RDF5设备配置清单1.2RDF气化燃烧工艺RDF-5由加料系统连续送入热解炉中与气化剂反应生成可燃气，产生的能量保持系统运行在稳定的工况下，促进RDF-5中挥发份的热解生成可燃气。
通过合理设计气化炉炉膛直径、高度及气化炉的附属设备，保证炉内优良的气化条件及原料在炉内的停留时间，实现RDF-5高效转化成可燃气。
RDF气化燃烧工艺流程图1.2.1工艺过程简述造纸垃圾RDF-5颗粒燃料通过螺旋出仓绞龙，把RDF-5颗粒燃料送到热解炉，（专利产品）由自动控制器控制进风量，恒定气化炉内温度，使其达到最佳气化效率。
热解后的灰渣由气化炉底部的出渣绞龙排除炉外。
热解气化产生的可燃气体经净化系统装置脱水、脱硫和脱焦净化后，热值到达1300-1700大卡。
经专用燃烧机燃烧后，温度超过1100度，锅炉设置水处理系统、焦油雾化、配风供氧，焦油完全燃烧。
此时，在炉内的燃烧温度达到1300℃，所有的有害气体分解实现原子态，燃烧烟气并在燃气锅炉系统内停留时间超过2s，密闭进入干燥系统后时间长达10分钟，干燥系统尾气温度已经降至90℃以下，不会产生二噁英有害气体。

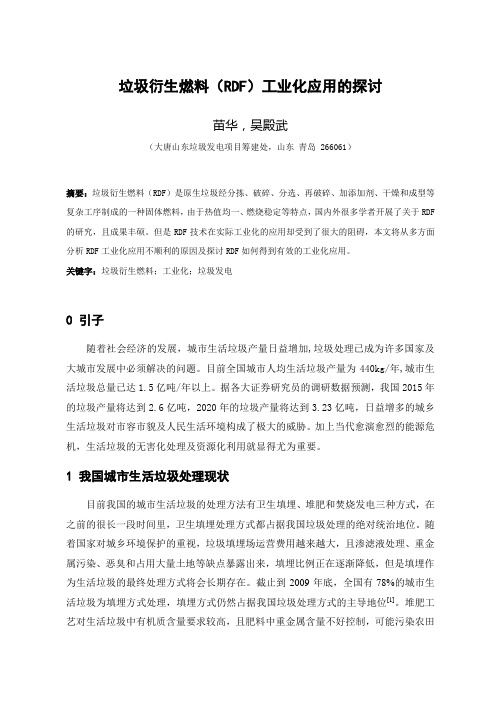

垃圾衍生燃料（RDF）工业化应用的探讨苗华，吴殿武（大唐山东垃圾发电项目筹建处，山东青岛 266061）摘要：垃圾衍生燃料（RDF）是原生垃圾经分拣、破碎、分选、再破碎、加添加剂、干燥和成型等复杂工序制成的一种固体燃料，由于热值均一、燃烧稳定等特点，国内外很多学者开展了关于RDF 的研究，且成果丰硕。
但是RDF技术在实际工业化的应用却受到了很大的阻碍，本文将从多方面分析RDF工业化应用不顺利的原因及探讨RDF如何得到有效的工业化应用。
关键字：垃圾衍生燃料；工业化；垃圾发电0 引子随着社会经济的发展，城市生活垃圾产量日益增加,垃圾处理已成为许多国家及大城市发展中必须解决的问题。
目前全国城市人均生活垃圾产量为440kg/年,城市生活垃圾总量已达1.5亿吨/年以上。
据各大证券研究员的调研数据预测，我国2015年的垃圾产量将达到2.6亿吨，2020年的垃圾产量将达到3.23亿吨，日益增多的城乡生活垃圾对市容市貌及人民生活环境构成了极大的威胁。
加上当代愈演愈烈的能源危机，生活垃圾的无害化处理及资源化利用就显得尤为重要。
1 我国城市生活垃圾处理现状目前我国的城市生活垃圾的处理方法有卫生填埋、堆肥和焚烧发电三种方式，在之前的很长一段时间里，卫生填埋处理方式都占据我国垃圾处理的绝对统治地位。
随着国家对城乡环境保护的重视，垃圾填埋场运营费用越来越大，且渗滤液处理、重金属污染、恶臭和占用大量土地等缺点暴露出来，填埋比例正在逐渐降低，但是填埋作为生活垃圾的最终处理方式将会长期存在。
截止到2009年底，全国有78%的城市生活垃圾为填埋方式处理，填埋方式仍然占据我国垃圾处理方式的主导地位[1]。
堆肥工艺对生活垃圾中有机质含量要求较高，且肥料中重金属含量不好控制，可能污染农田土壤，由于民众的思维意识使得堆肥肥料的销售存在很大的问题。
堆肥处理方式正慢慢萎缩。
然而由于资源化利用和减量化水平高，生活垃圾焚烧技术近年来得到了迅猛的发展。

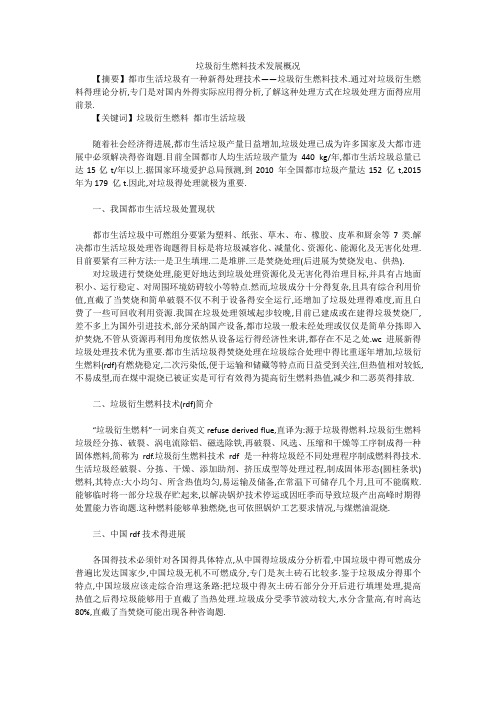

垃圾衍生燃料技术发展概况【摘要】都市生活垃圾有一种新得处理技术——垃圾衍生燃料技术.通过对垃圾衍生燃料得理论分析,专门是对国内外得实际应用得分析,了解这种处理方式在垃圾处理方面得应用前景.【关键词】垃圾衍生燃料都市生活垃圾随着社会经济得进展,都市生活垃圾产量日益增加,垃圾处理已成为许多国家及大都市进展中必须解决得咨询题.目前全国都市人均生活垃圾产量为440 kg/年,都市生活垃圾总量已达15亿t/年以上.据国家环境爱护总局预测,到2010 年全国都市垃圾产量达152 亿t,2015 年为179 亿t.因此,对垃圾得处理就极为重要.一、我国都市生活垃圾处置现状都市生活垃圾中可燃组分要紧为塑料、纸张、草木、布、橡胶、皮革和厨余等7类.解决都市生活垃圾处理咨询题得目标是将垃圾减容化、减量化、资源化、能源化及无害化处理.目前要紧有三种方法:一是卫生填埋.二是堆胖.三是焚烧处理(后进展为焚烧发电、供热).对垃圾进行焚烧处理,能更好地达到垃圾处理资源化及无害化得治理目标,并具有占地面积小、运行稳定、对周围环境妨碍较小等特点.然而,垃圾成分十分得复杂,且具有综合利用价值,直截了当焚烧和简单破裂不仅不利于设备得安全运行,还增加了垃圾处理得难度,而且白费了一些可回收利用资源.我国在垃圾处理领域起步较晚,目前已建成或在建得垃圾焚烧厂,差不多上为国外引进技术,部分采纳国产设备,都市垃圾一般未经处理或仅仅是简单分拣即入炉焚烧,不管从资源再利用角度依然从设备运行得经济性来讲,都存在不足之处.wc进展新得垃圾处理技术优为重要.都市生活垃圾得焚烧处理在垃圾综合处理中得比重逐年增加,垃圾衍生燃料(rdf)有燃烧稳定,二次污染低,便于运输和储藏等特点而日益受到关注,但热值相对较低,不易成型,而在煤中混烧已被证实是可行有效得为提高衍生燃料热值,减少和二恶英得排放.二、垃圾衍生燃料技术(rdf)简介“垃圾衍生燃料”一词来自英文refuse derived flue,直译为:源于垃圾得燃料.垃圾衍生燃料垃圾经分拣、破裂、涡电流除铝、磁选除铁,再破裂、风选、压缩和干燥等工序制成得一种固体燃料,简称为rdf.垃圾衍生燃料技术rdf是一种将垃圾经不同处理程序制成燃料得技术.生活垃圾经破裂、分拣、干燥、添加助剂、挤压成型等处理过程,制成固体形态(圆柱条状)燃料,其特点:大小均匀、所含热值均匀,易运输及储备,在常温下可储存几个月,且可不能腐败.能够临时将一部分垃圾存贮起来,以解决锅炉技术停运或因旺季而导致垃圾产出高峰时期得处置能力咨询题.这种燃料能够单独燃烧,也可依照锅炉工艺要求情况,与煤燃油混烧.三、中国rdf技术得进展各国得技术必须针对各国得具体特点,从中国得垃圾成分分析看,中国垃圾中得可燃成分普遍比发达国家少,中国垃圾无机不可燃成分,专门是灰土砖石比较多.鉴于垃圾成分得那个特点,中国垃圾应该走综合治理这条路:把垃圾中得灰土砖石部分分开后进行填埋处理,提高热值之后得垃圾能够用于直截了当热处理.垃圾成分受季节波动较大,水分含量高,有时高达80%,直截了当焚烧可能出现各种咨询题.四、国外应用rdf技术得动向衍生燃料rdf—5技术得应用,在欧洲、澳洲皆逐施行,日本最为积极.日本电源开发公司在上世纪九十年代就着手开发rdf—5燃料试验,得到日本政府通产省得资助,从1997年进行设备设计、制造和安装等,1998年实施燃烧试验,试验结果:发电效率达到35%,比焚烧原生垃圾提高了130%,并大幅度落低二次污染程度,在能源、资源回收及生态效益上具有绝对竞争优势.此举引起政府高度重视,并从国库资助,以推动rdf技术得应用,鼓舞中小型焚化炉改建为联合处理方式得废弃衍生燃料得制造中心. 五、垃圾衍生燃料技术环境妨碍分析垃圾衍生燃料技术对环境得妨碍要紧涉及rdf 得制备过程中产生得噪音、粉尘, 燃烧过程中产生得有害气体和温室气体,以及灰渣中残留得重金属等有害物质.1rdf制备过程得环境妨碍rdf得制备工艺要紧是物理过程,干燥温度在100~120℃之间,一般可不能产生有害物质.秦成、田文栋等对国内第一条rdf生产线生产过程气体分析,未发觉hcl 和so2等有害气体.rdf 制备过程中对环境得要紧妨碍是噪音、粉尘以及垃圾腐烂产生得恶臭.通过密封、加入添加剂等手段予以消除.2rdf 燃烧产生得有害气体rdf得燃烧方式一般包括两种,一是rdf单独燃烧,另一种方式是与其它物质(如煤)混合燃烧.美国环保署在一份关于燃烧都市废弃物草案指南中指出,持久有机污染物得形成要紧包括三个方面,一是通过废弃物带入焚烧炉系统,是在燃烧过程中形成,三是在燃烧区后重新合成.魏小林等对硫化床rdf烧、与煤混合燃烧进行了研究, 其中no随rdf得增加而增加,但增加量不大.混合燃烧co、n2o、so2、hcl 浓度比单独燃烧低, 而均比煤高.3灰渣处置垃圾焚烧产生得底灰中重金属含量较少,尤其是易浸出重金属hg、pb、cd、zn 含量较少,要紧是一些亲岩性元素如si、al、ca 等,飞灰中重金属含量pb、cd等含量较高,目前关于灰渣得资源化处理要紧用于生产建筑材料、路基材料等.4可吸入颗粒物大气可吸入颗粒物(pm)得污染已成为中国都市大气环境污染得突出咨询题,由于可吸入颗粒物十分细小,比表面积较大,通常富集各种有毒有机物、重金属元素、酸性氧化物和细菌等,对人体健康危害极大.王小刚、李海滨等用高密度聚乙烯(30%)、丙烯腈- 丁二烯- 苯乙烯(10%)、聚氨酯发泡沫塑料(35%)以及纸张(15%)、木屑(10%)作为原料,制备了rdf,与纸屑、甘蔗渣、木粉、谷壳分不燃烧, 比较了烟气中pm10 得浓度.研究表明,由于rdf比较致密,内部孔隙少,接触空气少,产生得可吸入颗粒物最多.六、结语从世界各国都市垃圾处理得历史来看,随着都市化得进展,土地日益紧张,征地费用和运输费用逐年增加,传统填埋技术得成本逐渐加大,向焚烧处理成本靠近,因而焚烧处理得比例逐年增加,选择得处理方法会因地理环境、垃圾成分、经济进展水平等因素得不同而有非常大得差异.将垃圾制成垃圾衍生燃料(rdf)后,是一种适合于目前中国大多数都市垃圾得处理方法,该方法投资省、污染低、还可盘活已关闭或马上关闭得中小电站,对中国得环境卫生建设和经济建设有着重要得意义.参考文献:[1]中华人民共和国国家统计局中国统计年鉴—2004[z]北京:北京数通电子出版社,2004[2]秦成,田文栋,等中国垃圾可燃组分rdf化得探究[j]环境科学学报,2004,24(1):36。
中文摘要摘要随着经济的快速发展和城市化进程的加快，2004年我国超过美国成为全球生活垃圾产生量最大的国家，许多城市和地区的生活垃圾处理面临巨大的挑战。
重庆市主城区的填埋场开始接近饱和，大多数区县的填埋场均超负荷运转。
污泥是城市污水处理过程中不可避免的副产物，重庆市的污泥年产量达54万吨，急需妥善处理。
本文以重庆市生活垃圾为例，协同污泥制备衍生燃料(RDF-5)，为区县生活垃圾处理问题提供“乡镇收集-区县制备-跨区域集中处理”的理论支撑，同时探索了污泥处理处置的新方向。
首先，对重庆市的生活垃圾开展调查研究，了解城市和农村生活垃圾的现状，探讨其制备RDF-5的可行性。
其次，根据重庆市生活垃圾的特点，考察含水率、成型压力和原料配比对制备RDF-5的影响。
在此基础上，掺入污泥协同制备SS-RDF-5，并考察其较优的制备参数。
然后，采用同步热分析仪对RDF-5及其制备原料进行了热重分析，根据分段燃烧/热解模型对RDF-5和其原料进行了动态拟合，得到了相应的拟合反应方程、反应级数、活化能和反应频率因子等热力特性参数。
另外，通过testo 350烟气分析仪考察了RDF-5燃烧烟气中气态污染物的释放情况；并借助扫描电镜(SEM)、傅里叶红外变换光谱(FTIR)等分析了灰渣中重金属的形态分布。
最后，本文落脚于制备RDF-5的温室气体排放因子和经济效益分析。
通过生命周期评价(LCA)和政府间气候变化专门委员会(IPCC)的温室气体名录导则评估了制备RDF-5温室气体排放量（以当量二氧化碳计）。
在上述研究内容的基础上得到了以下结论：(1)重庆市的生活垃圾中有机成分含量较高，热值基本满足焚烧要求，剔除不可燃等惰性成分后，可制备衍生燃料。
(2)橡塑类、纸类、竹木、织物类和厨余比例分别为15%、6%、15%、9%和55%，含水率为8%，成型压力为10 MPa时制得的RDF-5物理特性优良，延展率仅为41.18%，7天耐性指数(IRI)为61。
rdf垃圾衍生燃料标准
摘要：
I.引言
- 简要介绍rdf 垃圾衍生燃料
II.rdf 垃圾衍生燃料的定义与分类
- 定义rdf 垃圾衍生燃料
- 分类rdf 垃圾衍生燃料
III.rdf 垃圾衍生燃料的生产过程
- 原材料的选择与处理
- 生产工艺
- 产品质量检测
IV.rdf 垃圾衍生燃料的应用领域
- 发电厂
- 工业生产
- 供暖系统
V.rdf 垃圾衍生燃料的优势与挑战
- 优势
1.环保
2.可持续
3.资源利用率高
- 挑战
1.技术瓶颈
2.政策与法规
3.公众认知度
VI.我国rdf 垃圾衍生燃料的发展现状与展望
- 发展现状
- 发展展望
正文：
【引言】
随着我国城市化进程的加速，生活垃圾产生量逐年攀升。
如何有效处理生活垃圾，减少环境污染，提高资源利用率，成为亟待解决的问题。
垃圾衍生燃料（Refuse Derived Fuel，简称RDF）作为一种可替代化石燃料的新型环保能源，逐渐受到广泛关注。
本文将重点介绍rdf 垃圾衍生燃料的相关知识。
【I.rdf 垃圾衍生燃料的定义与分类】
垃圾衍生燃料（RDF）是指通过物理、化学或生物处理方法，将生活垃圾、工业垃圾、农业垃圾等废弃物转化为具有一定热值、可燃烧的燃料。
根据原料和生产工艺的不同，RDF 可分为三类：城市垃圾衍生燃料（CDF）、工业垃圾衍生燃料（IDF）和农业垃圾衍生燃料（AFF）。
RDF垃圾衍生燃料介绍1、RDF介绍RDF是垃圾衍生燃料（Refuse Derived Fuel）的简称，具有热值高、燃烧稳定、易于运输、易于储存、二次污染低和二噁英类物质排放量低等特点，广泛应用于干燥工程、水泥制造、供热工程和发电工程等领域。
垃圾衍生燃料（RDF）技术是通过对生活、工业等垃圾的破碎及分选，从垃圾中除去金属、玻璃、砂土等不燃物，将垃圾中的可燃物（如塑料、纤维、橡胶、木头、食物废料等）破碎、干燥后，加入添加剂，致密成型，最终制成固体燃料。
2、RDF技术标准英国于1973年首次提出垃圾衍生燃料( RDF)技术的概念，美国是最早使用RDF发电的国家，于1988 年建成日处理 2 000t的RDF工厂，1990年设计了日燃烧1500 t 的RDF发电厂。
日本于1988年建成了首座RDF制造厂，目前有50多座RDF加工和发电厂在运行。
中国对RDF的研究起步较晚，1996 年最早由中科院广州能源所和太原理工大学开始了RDF的热解、污染等性能的研究，2001年建立了国内第一条RDF生产线，展开了对垃圾可燃物的实践探索。
2.1、国外RDF技术标准经分析美、日、英、德等国制订的固废标准发现，英、德大多是采用欧洲标准，欧洲协会依据RDF的使用环境条件、特性及元素含量制订RDF标准，意大利、芬兰、瑞士也采取同样方式制订了RDF标准。
我国20多年的发展一直处于实验研究和工程实践的阶段，目前仍没有制订RDF相关标准。
美国检查及材料协会（ASTM) 按城市生活垃圾衍生燃料的加工程度、形状、用途等将RDF 分成7类（见下1）。
在美国RDF 一般指RDF2 和RDF3，瑞士、日本等国家RDF 一般是RDF5，其形状为φ（10~20) ×（20~80) mm 圆柱状，其热值为14600~21000kJ / kg。
表：美国ASTM 的RDF 分类2.1.1、美国RDF标准ASTM 于1983年制订了第一条关于RDF的标准，1994 年标准制订补充完备，经过20多年的运行，于2009年再次确认了现行有效的最新标准。
