昆明理工大学2007--2008学年上学期期末试卷（B 卷）姓名 学号 班级 课程 电路理论A （1） 学院 专业一、填空题：在空格中填入最恰当的结果（每小题4分，共计28分）1、电路进行等效变换时，用来替代的电路应该与原电路具有相同的（ 伏安特性 ）。

用等效电路的方法求解分析电路时，电压和电流保持不变的部分仅限于等效电路（ 以外 ）。

2、已知某电路的图如下图所示，则该电路的独立回路个数为（ 6 ）个，该电路的结点个数为（ 5 ）个。

可以列写的独立的KCL 方程个数为（ 4 ）个，可以列写的独立的KVL 方程个数为（ 6 ）个。

3、动态电路的全响应可以分解为（ 零输入响应）与（ 零状态响应 ）之和；也可以分解为（ 暂态响应 ）与 （ 稳态响应 ）之和。

4、在线性时不变集总参数电路中，如果某支路的电压已知，该支路可以用一个与已知电压大小和方向相同的（ 电压源 ）替代；电路中如果某支路的电流已知，该支路可以用一个与已知电流大小和方向相同的（ 电流源 ）替代。

经过替代后，电路中其他地方的电压、电流（ 不会改变 ）。

5、在线性电路中，电路中每个独立电源同时扩大或缩小K 倍，则电路中各支路上的电压、电流也会相应（ 扩大或缩小K 倍 ）；电路中几个独立电源同时作用下在某支路上产生的电压或电流，等于各独立电源单独作用下在该支路上产生的电压或电流的（ 叠加 ）。

6、图示电路中， Ω===1C L X X R ，则电压表的读数为 ( 2 ) V 。

j CX7、无源一端口网络的端口电压U=240 ∠-45°V ，端口电流I=20∠15°A ，电压与电流为关联参考方向。

二端口网络的等效阻抗Z=（ 12∠-60° Ω ），此时电路呈（ 容 ）性。

二、单一选择题：（每小题4分，共计32分）1、如图所示电路，受控源吸收的功率是（ D ）。

A 、24W B 、-24W C 、96W D 、-96WΩ32、图示电路，已知当V 1=S U ,A 1=S I 时，V 10=U ；当V 0=S U ,A 2=S I 时，V 8=U 。

昆明理工大学电工b试题一、选择题1.以下关于电流的说法，正确的是：A. 电流的方向是正电荷流动的方向B. 电子的电流方向与正电荷相反C. 电流的大小与电阻成反比D. 电流的单位是安培2.电阻器的作用是：A. 放大电流B. 降低电压C. 储存电能D. 阻碍电流3.已知电流I = 2A，电压U= 10V，求电阻的大小R是：A. 0.5 ΩB. 2 ΩC. 5 ΩD. 20 Ω4.电源电压为220V，电阻器的电阻为100 Ω，通过电阻器的电流是：A. 2.2AB. 22AC. 0.22AD. 0.0022A5.以下哪个是导线的作用？A. 放大电压B. 接通电路C. 降低电流D. 控制电阻二、填空题1.欧姆定律的数学表达式是I = _________(U/R)。

2.三个电阻分别为10 Ω、20 Ω和30 Ω的电阻器串联，总电阻为______ Ω。

3.已知电压为12V，电阻为3 Ω，求通过电阻的电流为______ A。

三、简答题1.请解释直流电和交流电的区别。

2.请简述并联电路和串联电路的特点及应用场景。

四、计算题1.电源电压为220V，串联电路中有两个电阻，分别为50 Ω和100 Ω，请计算总电阻和电流的大小。

2.已知并联电路中有三个电阻，分别为10 Ω、20 Ω和30 Ω，请计算总电阻和总电流的大小。

五、实验题请设计一个实验，验证欧姆定律。

六、应用题昆明理工大学的电工实验室需要设计一个使用交流电的电路，用于控制一个电动机的转动方向和速度，请设计该电路并说明其工作原理。

以上是昆明理工大学电工B试题的内容，希望对你有所帮助。

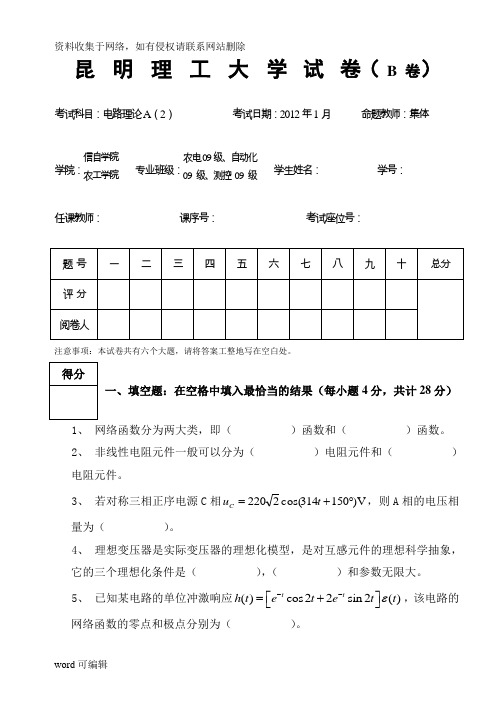

昆 明 理 工 大 学 试 卷（ B 卷）考试科目：电路理论A （2） 考试日期：2012年1月 命题教师：集体学院：信自学院农工学院 专业班级：农电09级、自动化09级、测控09级 学生姓名：学号：任课教师： 课序号： 考试座位号：注意事项：本试卷共有六个大题，请将答案工整地写在空白处。

一、填空题：在空格中填入最恰当的结果（每小题4分，共计28分） 1、 网络函数分为两大类，即（ ）函数和（ ）函数。

2、 非线性电阻元件一般可以分为（ ）电阻元件和（ ）电阻元件。

3、 若对称三相正序电源C 相V )150314cos(2220︒+=t u C ，则A 相的电压相量为（ ）。

4、 理想变压器是实际变压器的理想化模型，是对互感元件的理想科学抽象，它的三个理想化条件是（ ），（ ）和参数无限大。

5、 已知某电路的单位冲激响应()cos 22sin 2()t th t e t e t t ε--⎡⎤=+⎣⎦，该电路的网络函数的零点和极点分别为（ ）。

6、 如图所示非正弦周期电流电路中，已知A t i )]153sin(21[ο++=ω，V t t u )]603sin(22)30sin(235[οο++++=ωω，则该负载吸收的平均功率等于（ ）。

7、 已知某元件的伏安特性为220u ai i =+（其中，a 是大于0的常数），则该元件是（ ）。

若已知该元件在工作电流为1A 时的动态电阻120Ω，则a =（ ）。

得分 二、选择题：在每小题的四个答案中选一个正确的答案编号填在该题的括号内。

（每小题4分，共计32分）1、 如图所示二端口网络的T 参数矩阵为 。

A. ⎥⎥⎦⎤⎢⎢⎣⎡14120； B. ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡121210； C. ⎥⎥⎦⎤⎢⎢⎣⎡12120； D. ⎥⎥⎦⎤⎢⎢⎣⎡12210； 2、 如图所示。

从端子11'-看进去的等效电感应为 。

A ．M L L 221++B ．M L L 221-+C ． 221ML L ++ D ．221ML L -+3、 两个理想电感耦合串联后的整个电路一定呈 。

昆明理工大学12-13上电路下A(2)-期末考试A卷-答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2昆 明 理 工 大 学 试 卷（ A 卷）考试科目：电路理论A （2） 考试日期：2013年1月 命题教师：集体学院：信自学院电力学院专业班级：电自11级、自动化11级、测控11级【答案及评分标准】一、 填空题：在空格中填入最恰当的结果（每小题2分，共计28分） 1、，超前,滞后 3、电压控制型 ，电流控制型 4、{1，3，6，7，8}、{2，3，6，7，8}、{4，5，6，7，8}、{5，7，8，9}5、无损耗，、全耦合6、2222s s s +++7、（或）, 550W（评分标准：每空2分，答错或者不答计0分） 二、单一选择题：（每小题4分，共计28分）1、C2、B3、C4、B5、B6、D7、A8、D（评分标准：每空4分，答错或者不答计0分） 三、参考解答：3图11-2()C U s +-L I 1参考解答：1、0t -=时的电路如图11-1所示， (0)10V C u -=，(0)1A L i -= 由换路定则得 (0)(0)10V C C u u +-==，(0)(0)1A L L i i +-==。

2、0t >时，运算电路如图11-2所示。

210110()16101610L s s I s s s s s++==++++，从而，210161084()()1016C L s U s I s s s s s +=-=++。

3、部分分式展开，得 2108432121()10163238C s U s s s s s +==⋅-⋅++++所以， 28322()()V 33t t C u t e e t ε--⎛⎫=- ⎪⎝⎭。

评分标准：1、计算出一个独立初始条件得1分—————2分；2、画出运算电路—————————————3分；3、算出()C U s ——————————————3分；4、计算出最后结果————————————2分。

09-10学年上学期 电工及电子技术基础B B 卷答案一、 单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题共10小题，每小题3分，总计30分) 1.(C) 2.(B) 3.(B) 4.(A) 5.(C) 6.(A) 7.(A) 8.(Ｃ) 9.(B) 10.(D)二、非客观题：(9分)ABU S 单独作用时：V 9S 32423AB=⨯+++='U R R R R R U2分I S 单独作用时：V 124S 4322AB=⨯⨯++=''R I R R R R U 2分叠加得：U OC =U AB '+U AB " =21 V1分Ω=+=6.3//)(4320R R R R 2分电路图2分三、非客观题：( 本 大 题10分 ) V u u C C 50)0()0(==-+ 2分V U u S C 150)(==∞ 2分s RC 30101510266=⨯⨯⨯==-τ 2分V e et u t tC 033.0100150)15050(150)(---=-+= 2分mA e 05.0d d )(033.0t Ctu Ct i -== 2分T T m N N m ==⋅21702分用 R 1 和 L 1 串 联 表 示 日 光 灯，用 R 2 表 示 白 炽 灯，如 下 图 所 示V 0220 ∠=U1分 I P U 1140220050364==⨯=λ..A A 60364.0 605.0cos 111 -∠===-I ϕ3分A 0455.0 A 455.0220100222 ∠====I U P I 2分总 电 流：A 87.401.484010021-∠=+=I I I 3分 总 功 率 因 数：λ= cos 40.87︒= 0.7561分五、非客观题：( 本 大 题8分 ) (1)已 知 n N r /m in =1460则 r/min 15000=n1分极对数 p = 21分(2)027.01500146015001N 1N=-=-=n n n s2分m N 8514601395505509NN N⋅=⨯==n P T 2分 T T m N N m ==⋅21702分(1)（4分）(2) i B be B B1B2//0.79 k //r R r R R R ==Ω=（3分）C L be // 2.5//25062.51u R R A r β=-=-=- （3分）七、非客观题:( 本 大 题6分 )不考虑电路中±15V 电源，运放反相输入端1K Ω电阻中电流约为零，故是一反相比例运算电路 520100-=-=KK A f3分V u A u i f O 5)1(5=-⨯-== 3分八、非客观题:(本大题8分)逻辑电路如图所示，试写出逻辑式，化简之。

第 1 页 共 5页 电工学A2-B昆 明 理 工 大 学 试 卷（B 卷）学院 专业 级 考试时间: 任课教师: 考试科目: 电工学A2 学生姓名: 学号: 序号： 题号 一 二 三 四 五 六 七 八 总分 评分一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。

(每小题3分, 共30分) 1、晶体管的电流放大系数β是指（ ）。

（A ）工作在放大区时的电压放大系数 （B ）工作在放大区时的电流放大系数 （C ）工作在饱和区时的电流放大系数2、电路如图所示，二极管D 为理想元件，当输入信号u i =12sin ωt V 时，输出电压的最大值为（ ）。

（A ）12V （B ）-6V （C ）0V （D ）6V3、晶体管的开关作用是( )。

（A ）饱和时集—射极接通，截止时集—射极断开 （B ）饱和时集—射极断开，截止时集—射极接通 （C ）饱和和截止时集—射极均断开4、就放大作用而言，射极输出器是一种 ( )。

（A ）有电流放大作用而无电压放大作用的电路 （B ）有电压放大作用而无电流放大作用的电路 （C ）电压和电流放大作用均没有的电路5、电路如图所示，其输出电压u O 为( )。

（A ） u u i1i2+ （B ） －(u u i1i2+) （C ） u u i1i2-10 k Ω6 Vu i Du O+ -+ -+ -6、电路如上图所示，平衡电阻R1等于( )。

（A ） R （B ）2R （C ）3R（D ）4R 7、为抑制零点漂移和共模干扰，集成运算放大器的输入级通常采用（ ）。

（A ）共集放大电路 （B ）共射放大电路 （C ）差分放大电路 8、触发器输出的状态取决于（ ）。

（A ）输入信号 （B ）电路的原来状态 （C ）输入信号和电路的原来状态 9、逻辑式C B A ABC Y +++=化简后等于（ ）。

（A ）A （B ）B （C ）0 （D ）1 10、逻辑电路如图所示，A=B=“1”，C 脉冲来到后D 触发器（ ）。

实验1 常用电子仪器的使用七、实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。

答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。

用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T= d ×ms/cm，，计算相应的周期和频率。

2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。

3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。

如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。

4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。

答：①通过调节聚焦旋钮可使波形更清晰。

②通过配合调节电平、释抑旋钮可使波形稳定。

③调节扫描速度旋钮。

④调节灵敏度旋钮。

实验2 基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。

计算相对误差，并分析误差原因。

答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。

实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。

（2）读数时的视差。

（3）实验中所使用的元器件的标称值和实际值的误差。

班级:姓名:学号 :成绩:1-1：在图中，五个元件代表电源或负载。

电流和电压的正方向及实验测量值如图所示，I 1=-4A 、I 2=6A 、I 3=10A 、 U 1=140V 、U 2=-90V 、U 3=60V 、U 4=-80V 、U 5=30V（1）请在图上标出各电流的实际方向和各电压的实际极性；（2）编号为的是电源，编号为 的是负载； （3）电源发出的功率为，负载取用的功率为 U 4U 545U 11I 1 U 33I 32U 2I 21-2：有一直流电源，其额定功率P =200W ，额定电压U N =50V ，内阻R 0=0.5Ω，负载电阻R 可以调节，其电路如图所示。

试求：（ 1）额定工作状态下的电流及负载电阻；（2）开路状态下的电源端电压；（ 3 ）电源短路状 态下的电流。

I caEU R U NR 0db1-3：已知条件在图中已标出，利用基尔霍夫定律(广义节点)，求I 2和U 4。

(1)电工学B 习题册－直流电路。

1-4：在图所示的电路中，已知U1=10V，E1=4V，E2=2V，R1=4Ω，R2=2Ω，R3=5Ω，1、2两点间处于开路状态，试计算开路电压U2。

R2E21U1R1U2E1R321-5：电路如图所示，已知R1=1Ω，R2=3Ω，R3=4Ω，R4=4Ω，E=12V，求A点的电位V A。

1-6：在图中，求A点电位V A。

+50V10ΩA5Ω20Ω-50V(2)班级: 姓名: 学号 : 成绩:1-7：在图中R 1=R 2=R 3=R 4=300Ω，R 5=600Ω试求开关S 断开和闭合时A 和B 之间的等效电阻。

R 1 AR 2R 5SR 3R 4B1-8：图示电路中，已知：U S =9V ，I S =3A ，R 1 = 3Ω，R 2 = 6Ω。

试用支路电流法求电流I 1和 I 2。

计算各元 件的功率，并说明哪个元件是电源。

+U SI 2 I 1I SR 2R 1.1-9：电路如图所示，E =12V ，R 1=R 2=R 3=R 4，U ab =10V,若将理想电压源除去后，试问这时U ab 等于多少？E -R 1R 1R 2R 2A AIIR 3 R 3 IIR 4R 4BB(3).1-10：图示电路中，已知：U S=4V，I S=3A，R1=R2=1Ω，R3 =3Ω。

试卷号：B080008(答案)注：各主观题答案中每步得分是标准得分，实际得分应按下式换算：第步实际得分本题实际得分解答第步标准得分解答总标准得分N =N ⨯一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内 (本大题分13小题, 每小题2分, 共26分)1、(b)2、(c)3、(c)4、(c)5、(b)6、(b)7、(c)8、(c)9、(a) 10、(c) 11、(c) 12、(a) 13、(b)二、非客观题：( 本 大 题8分 )(1) V A ＝R 3 I S －U S ＝20 V 5 (2) V A =-+S U R R R 223= －2.4 V10三、非客观题：( 本 大 题8分 )(1) t = 0 时， u (0) =110 V ， 即 110 = U m sin 30︒， U m = 220 Vu = 220 sin(ωt +30︒) V 3相 量 V 302110V 302220︒︒∠=∠=U5(2) t = 0 时，i (0) =-52 A ，即-=-︒5245I m sin ()I m =10 Ai =10sin (ωt －45︒) A7 相 量︒︒-∠=-∠=452545210IA10四、非客观题：( 本 大 题9分 )I 1=1－3=－2A I 3=－31266+⨯=－1A I 2=－I 3－1=1－1=010五、非客观题：( 本 大 题10分 )A 9.3620Z )1(111 -∠==U I1A 1.5340Z Z Z 32312 -∠=+=I I3A 3.1007.44Z Z Z 32213 -∠=+=I I5V 8.2436.286Z 221-∠=+=I U U7()cos(..).2248369098λ=-+=o o9U )3(导 前 于1I ，该 电 路 呈 感 性10六、非客观题：( 本 大 题10分 )V 1.53200 ∠=UZ Z 12205312236634=∠=∠-...o o ΩΩA 01011 ∠==Z U I2A 5.11694.822 ∠==Z U I4 A 1.531021 ∠=+=I I I5 λ=1P=UI λ=2 000W8I .I.I .U.2110七、非客观题：( 本 大 题12分 )(1) 单 相 负 载 的U N V =220 是 电 源 线 电 压 的13 三 个 单 相 负 载 应 接 成 Y 形4(2) 根 据 已 知 条 件V 30380 BA ︒∠=U A 1.5311 V 0220A 22AAA ︒︒-∠=+=∠=I X R U I U L7三 相 线 电 流 是 对 称 的i t A A =-︒112314531sin(.) i t B A =-︒1123141731sin(.)i t CA =+︒112314669sin(.)10八、非客观题：( 本大题17分)(1)主电路4(2)操作过程：(a) 正转点动：按SB2 →琄M1通电→动合触点闭合，电动机运转，松开SB2→KM1断电→电动机停转。

昆明理工大学2012年硕士研究生招生入学考试试题(A卷)考试科目代码：812 考试科目名称：电工电子学试题适用招生专业：080201机械制造及其自动化、080202机械电子工程080203机械设计及理论、085201机械工程考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

（15%）1．题1图所示电路中Y3Y2Y1Y0为电路输出的二进制数，I i(i=0~9)为电路的输入，I i表示十进制数i。

S i闭合时表示输入十进制数i，任何时刻只有一个S i闭合。

①电路中的输出与输入之间有什么关系？②电路中的电阻起什么作用？③电路实现什么功能？题1图（15%）2．说明电位的概念，说明电位计算的步骤。

电位的大小与参考点有关吗？电压的大小与参考点有关吗？（15%）3．什么是电路分析的支路电流法？应用支路电流法如何解题？（15%）4．说明诺顿定理的含义、应用范围及应用诺顿定理计算电路的步骤。

（15%）5．什么是理想电源？理想电源有哪几类？改变电压源的外接电阻会改变电压源的输出电压吗？它的功率是否会改变？电流是否会改变？改变电流源的外接电阻会改变电流源的输出电流吗？功率是否会改变？端电压是否会改变？昆明理工大学2011年硕士研究生招生入学考试试题（25%）6．利用基本门电路设计一个译码器，要求如下：①译码器有3个输入ABC，8个输出Y j(j=0~7)，译码器每次只输出一个有效信号，不允许两个或两个以上的信号同时有效。

②输出信号高电平有效。

③画出实现要求功能的逻辑电路。

（25%）7．题7图所示电路由电阻和理想运算放大器构成，R F=3R。
