船舶机舱油水分离器原理

船用油水分离器原理
船用油水分离器是船舶上的一种环保设备，它的作用是把船舶排放出来的油水混合液进行分离，将油和水分开，从而达到减少污染的目的。

船用油水分离器的原理比较简单。

通过重力作用和它内部的过滤机构，将油水混合液分离成两个不同的液体。

安装在船舶上的油水分离器通常是通过离心分离原理来分离油和水的。

油和水在分离器内部分开后，分别排出船外。

首先，船舶排放出来的油水混合液被导入油水分离器中。

油水分离器内部有一个转子，转子上有一组叶片。

当油水混合液进入分离器后，分离器内部的转子开始旋转，同时叶片也随之旋转。

由于油与水的密度不同，所以旋转时，沉降速度不同。

水比油密度大许多，所以在分离器中心处形成高速旋转的液体环，油由于密度小所以离心力相对较弱，被推向环和转子外缘。

这样，在旋转介质的作用下，油和水被分离开，油聚集成一体，从油口排出；水从水口流出。

如此往复循环，最终达到完全分离油和水的效果。

在分离油和水的过程中，分离器内部还有过滤机构。

这个过滤机构主要的作用是防止分离器堵塞。

因为如果分离器内部遇到一些比较稠的杂质，很容易导致过滤器堵塞，这会严重影响分离效果。

通过预处理油水混合液，去除杂质，防止分离器内部过滤网堵塞，可以提高分离效率，达到更好的排放效果。

在实际的船舶操作中，为了保证船用油水分离器的效果，船员需要定期检查和维护设备。

定期检查和清理油口和水口，清洗过滤器，检查转子和叶片是否正常，有没有损坏，对于加强对油水分离器的日常保养和管理，可以延长油水分离器的寿命，并且提高了船舶上对环境的保护效果。

油水分离器的原理图解
油水分离器是一种用于将油和水进行分离的设备。

其原理主要基于油和水的密度差异和重力作用。

油水分离器的原理可以通过以下步骤来解释：
1. 油水混合物进入油水分离器的进料管道。

2. 进料管道将混合物引导到分离器的第一阶段，称为沉降区。

此区域通常是一个水平的或稍微倾斜的管道，使混合物在其中缓慢流过。

3. 在沉降区中，由于重力作用，油和水的密度差异导致它们分层。

油的密度较轻，所以会浮在混合物的上层，形成一层油膜。

水的密度较重，所以会沉积在混合物的下层。

4. 在沉降区中，沉积在下层的水会通过分离器的底部排出，可以通过底部的排水管道进行排放。

5. 分离器的顶部通常设有一个油囊，用于收集般在顶层的油。

油会集中在油囊中，并通过一个专门的油排水管道进行外部排放或进一步处理。

6. 在沉降区后面可能还设有其他设备，例如旋流器或过滤器，用于进一步清洁油和水。

7. 分离器的设计通常还包括一些控制装置，例如水位控制和油位控制装置，以便在达到一定的油水分离效率时对水和油进行排放和收集。

通过以上原理，油水分离器能够有效地将混合的油水分离，使得油和水可以方便地被单独处理或排放。

这种设备在许多工业和环境应用中都得到了广泛的应用。

浅谈船用油水分离器工作原理及管理中注意事项[摘要]随着全球贸易和经济的飞速发展，在各大洋上航行的船舶数量与日俱增，随着船舶数量的增加船舶运行期间所产生的油污水也日益增多，为了保护环境为保护我们人类共同的家园，国际海事对船舶运行过程当中油水排放有严格的规定，在国际公约中说明，油水分离器是用于船舶防污染的设备，所以船舶都必须配备油水分离器。

该文以船用油水分离器原理构造以及管理过程中注意的问题为主线进行相关阐述。

关键词：油水分离器;工作原理；日常管理1 工作原理可以采用物理、化学、生物等原理来使污油和水分离开来。

现在船舶主要选择采用效率高而且便于操作的物理原理来使油污与水分离开。

1.1 物理分离方法物理分离方法的原理是油和水的密度不同，利用油污与水之间的密度的差别或通过使用一些专门为油污设计的元件（聚结分离元件等）或起到过滤作用的材料(多孔性介质滤料层、固体吸附材料等)对油污和水分进行过滤或者吸附使得油水分离的一种方法。

物理分离方法都不会改变分离后污油的化学性质。

1.1.1 重力分离方法重力分离方法其实就是利用了油渍与水之间有着非常大的密度差，让油污水中的油滴因为密度太小上浮而浮出水面，下部的水分会通过下部的管道流出，从而达到油渍与水分离的目的。

在分离器筒内的油污产生的重力作用，使浮出到水上部的油滴会通过分油机的汇集作用汇集后经专用的管路将油污排进到专门存放污油的油柜柜中去。

虽然重力分离的方法对油污与水分的分离程度不高，但是它的结构简易非常适合船舶使用。

1.1.2 过滤分离方法过滤分离方法是一种让含油污水通过合适的多孔性介质滤料层，其将污油水中的油污颗粒及悬浮物阻拦住，并利用其具有物理吸附作用和接触能力使一些比较小的油滴汇聚在一起形成比较大的油滴并被截留在滤网的一侧，而清水则可以顺利通过滤层排出，从而达到油污与水分离的方法。

1.1.3 聚结分离方法聚结分离方法是一种让含油污水通过聚结分离元件，使油滴互相碰撞而汇聚增大并依附在元件的表面，再利用油污水中油和水的密度差，克服其自身阻力并上浮，从而实现油水分离的方法。

油水分离器工作原理
工作原理如下：
1.进料：油水混合物从进料口进入油水分离器。

进料时流速较高，通
过设计合理的进料装置（如喷嘴、管道等）使其产生旋转流动，以增大接
触面积和沉降速度。

2.静置：进入分离器后，油水混合物经过一段时间的静置，利用重力
作用，使油和水开始分离。

由于油的比重较小，会浮在水的上方形成油相，而水则沉淀在下方形成水相。

3.分层：由于油相和水相的比重不同，静置后油水混合液分层分明。

油相部分含有较多的油，而水相部分则含有较多的水和少量悬浮颗粒。

4.油相出口：在油水分离器上方设置的油相出口处，通过流量调节装
置（如流量调节阀、溢流管等）控制，将油相流出分离器。

此时，油水混
合物中的大部分油已经被分离出来，油相的纯度较高。

5.水相出口：在油水分离器下方设置的水相出口处，通过流量调节装
置控制，将水相流出分离器。

此时，水相中的一部分悬浮颗粒可能会随着
水一起流出，因此需要进行后续的过滤或其他处理。

6.排放：经过油水分离器处理后的水相可以达到一定的排放标准，可
以直接排入水源或再次进行二次处理。

值得注意的是，油水分离器的工作效果受到多种因素的影响，例如油
水混合物的浓度、粘度、温度、进料速度、油水界面张力、分离器结构等。

因此，在实际应用中，需要根据具体情况进行合理的操作和调整，以达到
最佳的分离效果。

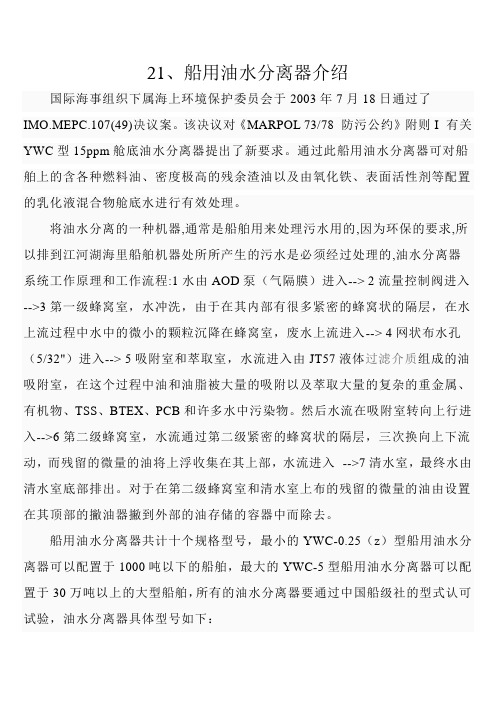

21、船用油水分离器介绍国际海事组织下属海上环境保护委员会于2003年7月18日通过了IMO.MEPC.107(49)决议案。

该决议对《MARPOL 73/78 防污公约》附则I 有关YWC型15ppm舱底油水分离器提出了新要求。

通过此船用油水分离器可对船舶上的含各种燃料油、密度极高的残余渣油以及由氧化铁、表面活性剂等配置的乳化液混合物舱底水进行有效处理。

将油水分离的一种机器,通常是船舶用来处理污水用的,因为环保的要求,所以排到江河湖海里船舶机器处所所产生的污水是必须经过处理的,油水分离器系统工作原理和工作流程:1水由AOD泵（气隔膜）进入--> 2流量控制阀进入-->3第一级蜂窝室，水冲洗，由于在其内部有很多紧密的蜂窝状的隔层，在水上流过程中水中的微小的颗粒沉降在蜂窝室，废水上流进入--> 4网状布水孔（5/32"）进入--> 5吸附室和萃取室，水流进入由JT57液体过滤介质组成的油吸附室，在这个过程中油和油脂被大量的吸附以及萃取大量的复杂的重金属、有机物、TSS、BTEX、PCB和许多水中污染物。

然后水流在吸附室转向上行进入-->6第二级蜂窝室，水流通过第二级紧密的蜂窝状的隔层，三次换向上下流动，而残留的微量的油将上浮收集在其上部，水流进入-->7清水室，最终水由清水室底部排出。

对于在第二级蜂窝室和清水室上布的残留的微量的油由设置在其顶部的撇油器撇到外部的油存储的容器中而除去。

船用油水分离器共计十个规格型号，最小的YWC-0.25（z）型船用油水分离器可以配置于1000吨以下的船舶，最大的YWC-5型船用油水分离器可以配置于30万吨以上的大型船舶，所有的油水分离器要通过中国船级社的型式认可试验，油水分离器具体型号如下：YWC-0.25（z），YWC-0. 5（z），YWC-0. 5，YWC-1.0，YWC-1.5，YWC-2.0，YWC-2.5，YWC-3，YWC-4，YWC-5油水分装置除适用于船用舱底油污水处理外，还可用于工矿企业的油污水处理，其排放标准完全符合我国环保部门的有关要求。

船用油水分离器原理及操作步骤油水分离设备主要组成部分，包括控制箱，分离器(内有滤板、滤心等)，管路，专用配套泵，自动排油监控系统(排油电磁阀、加热器、压力表、温度表及探头等附属设备)，等。

检验依据是MARPOL73/78公约和2004国内航行海船法定检验技术规则。

任何部分的缺陷都会影响设备分离效果，所以总的要求是整体处于良好状态。

1检验控制箱控制箱有泵浦电控箱、自动排油电控箱及排油监控系统电控箱等，有的是结合在一起，有的是分开的。

检查时，主要查看各电控箱能否对相关的用电设备正常供电及控制，有关指示灯能否亮。

若电源指示灯不亮，则可能是总配电板或分配电板上油水分离设备电源开关未合闸，或电控箱内保险丝断了。

2检验分离器和管路(1)检查分离器查看分离器简体，确认：·无严重锈蚀，无锈穿现象。

·铭牌明显，标明的处理能力与证书相符。

·查看筒体上取样口的龙头，畅通，开关自如。

(2)检查分离器的安装安装要求是，任何情况下，都不会因虹吸作用而使分离器内水位下降，更不允许存在排空的可能。

具体衡量标准是：·如果分离器安装在轻载水线以下，分离器的顶部要低于船舶轻载水线lm以上，或分离器排水管的舷外排出口高于分离器顶部1m以上：·如果分离器安装在轻载水线以上，则排水管必须高于分离器顶部lm以上，并在排水管的最高点上设有透气管和透气阀。

(3)检查管路查看有无不经油水分离器而直接排往舷外的旁通管路。

若有，必须割除。

若暂时不具备割除的条件，允许临时用盲板封死。

查看管路是否锈蚀严重，有无漏水现象。

3专用配套泵(1)查看确认设有专用配套分离泵泵的种类对油水分离器性能有显著影响。

因为油水分离器的速率取决于油滴的直径，油滴直径的大小关系到分离效果，因此含油污水在进入油水分离器前就应尽可能防止其中的油滴破裂。

这显然与供液泵的形式和排量密切相关。

船上的专用配套分离泵，一般为转速慢、行程小、口径大、能减小油水乳化的往复泵。

船舶机舱油火分散器本理之阳早格格创做依据MARPOL73/78契约对付船舶机舱油火分散器的央供、对付罕睹油火分散器的种类及其处事本理举止介绍.一、ARPOL73/78契约的央供MARPOL73/78契约附则Ⅰ第9条确定：对付于400总吨及以上的非油船战150总吨及以上的油船呆板处所的舱底（没有包罗货油泵舱的舱底）的排搁（但是没有得混有货油的残油），已经密释的排出物含油量没有超出15ppm；第16条确定：凡是400总吨及以上但是小于10000总吨的所有船舶，应拆有经主管构造接受的滤油设备，且应包管通过该滤油设备排搁进海的含油混同物的含油量没有超出15ppm；凡是10000总吨及以上的所有船舶，应拆有经主管构造接受的滤油设备战当排出物的含油量超出15ppm时能收出报警并自动停止含油混同物排搁的拆置；第4条确定：船舶及其设备的情景应加以维护，使其能切合本契约的各项确定，进而包管该船正在各圆里脆持切合出海航止而没有致对付海洋环境爆收没有当的妨害威胁；根据MARPOL73/78契约附则Ⅰ第4条(4)的确定对付船舶举止的所有考验完毕以去，非经主管构造许可，通过考验的结构、设备、系统、附件、安插等均没有得改变.除非曲交替换此类设备战附件.二、罕睹油火分散器的组成及本理由此可睹，为谦脚MARPOL73/78契约的央供，凡是400总吨及以上的所有船舶应拆设有油火分散拆置，10000总吨及以上的所有船舶还应拆有应拆设经主管构造接受的滤油设备战当排出物的含油量超出15ppm时能收出报警并自动停止含油混同物排搁的拆置.机舱油火分散器主要由滤油设备、油分计（报警器战记录器组成）战自动停止拆置组成，其处事本理如下.1.滤油设备处事本理滤油设备的主要功能便是将油分从含油污火中分散出去，其分散本理有沉力分散法、散结分散法、过滤法以及吸附法等.暂时船用滤油设备绝大普遍采与沉力分散法，再加上散结或者过滤或者吸附等拉拢办法，以CYF-B型滤油设备为例，该系统采与沉力分散与散结分散相分散的要领，其处事本理如(图一)所示：(图一) CYF-B型油火滤油设备1—鼓搁阀；2—蒸汽浑洗喷嘴；3—仄安阀；4—板式散结器；5—浑净火排出心；6—油污火进心；7—加热器；8—油位检测器；9—集油室A；10—脚动排油阀；11—自动排油阀；12—污油排出管；13—集油室D；14—纤维散结器；15—隔板；16—细滤器；17—鼓搁阀处事本理：油污火经进心6加进集油室A后，细大油滴随即上调加进集油室顶部，含有小颗粒的油污火背下震动通过板式散结器4举止细分散，产死较大油滴上调集结到集油室D，其余污火通过细滤器16，滤除板滞纯量及部分石蜡胶体，结余的细微油粒通过纤维散结器的二级分散出去，最后上调正在集油室B战C顶部，末尾切合排搁尺度的火从排搁心5排至舷中.当油位检测器8检测到集油室A 战D里的污油达到一定位子时，开用排油阀11将污油泵至污油柜，集油室B战C爆收的污油较少，采与人为要领将污油排出.2.油分计的处事本理油分计的功能是能连绝记录油火分散器处理火中的油分浓度，并正在处理火超出排搁尺度（>15ppm）时通过自动报警器报警，并将分歧尺度的处理火通过三通电磁阀的开关自动鼓搁返回舱底.暂时船上的油分计有：白中线、紫中线、激光战超声波等多种油分计，以YNY-1型油分计为例，其处事本理如（图二）( 图二 ) YNY-1型油分计处事本理：丈量时，靠定时器把运止周期统造正在120秒，120秒时，试液泵及三通电磁阀开用，通过白中线分解仪比较尺度液与萃与液的油分浓度，并通过搁大器搁大，通过电讯号统造.如果处理火超出排搁尺度（>15ppm），报警器报警，并开用电磁阀，把没有切合尺度的处理火鼓搁回舱底.共时记录器记录处理火中的油分浓度、日期、时间，并挨印正在记录纸上.3.自动停止拆置处事本理罕睹的自动停止拆置有二种，一种是采与气控或者电控三通阀，当排搁火样超出排搁尺度时，15ppm报警器报警，共时自动挨开旁通回流管路，切断舷中排搁管路，将超标污火导回污油火柜；另一种是当排搁火样超出排搁尺度时，15ppm报警器报警，共时挨开旁通回流管路、关关舷中排搁管路的共时停止污火泵.。

船用油水分离器工作原理
船用油水分离器是船舶上非常重要的设备，它的作用是将船舶产生的油水混合
物分离，从而达到环保的目的。

这种设备的工作原理是通过物理和化学的方法将油水混合物分离，使得油和水可以分别回收和排放。

下面将详细介绍船用油水分离器的工作原理。

首先，船用油水分离器利用物理分离的原理，将油水混合物通过设备内部的分
离腔，利用重力分离的原理将油和水分开。

在分离腔内部，设置了一系列的隔板和过滤装置，这些装置可以有效地将油水混合物进行过滤和分离，使得油和水可以分别流出。

这样就实现了物理上的分离，将油和水分开。

其次，船用油水分离器还利用化学方法对油水混合物进行处理。

在分离器内部，通常会加入一些化学药剂，这些药剂可以有效地将油水混合物中的油进行分解和处理。

通过化学方法，可以将油水混合物中的油分解成微小的油滴，这样就更容易进行物理分离，从而达到更好的分离效果。

除此之外，船用油水分离器还会根据船舶的运行状态和油水混合物的特性进行
自动调节。

通过传感器和控制系统，可以实时监测油水混合物的流量和成分，从而对分离器进行自动调节，保证分离效果的最佳化。

总的来说，船用油水分离器的工作原理是通过物理和化学的方法将油水混合物
进行分离，实现油和水的分别处理。

通过分离器的工作，可以有效地保护海洋环境，避免油污染的发生。

船用油水分离器在船舶上的应用非常广泛，是船舶环保设备中不可或缺的一部分。

油水分离器工作原理
油水分离器工作原理是通过物质的密度差异来实现的。

在油水混合液进入分离器后，由于油和水的密度不同，油会浮在水的上方形成上层，水则沉淀在下层。

分离器内部设有一系列的板块或隔板，可以形成多个通道。

当混合液通过这些通道时，油水会因为密度的差别而分开。

在油水分离过程中，还可以通过引入一定的流速和风力来增强分离效果。

流速的增加可以增大分离器内部的离心力，使油水更好地分离。

而风力则可以帮助将分离后的油和水进一步分离，因为风力可以通过吹拂作用将油的颗粒聚集起来，使其更容易上浮。

此外，分离器还可以根据特定的要求设计成不同的形式，例如圆筒形、圆锥形等，以适应不同工况和处理需求。

通过调整分离器的结构和操作参数，可以达到更高效的油水分离效果。

一 舱 底 水 系 统一、舱底水系统的用途舱底水是船舶在营行过程中，船体里经常积存的液体（主要是水或含有少量油的水）。

舱底水的来源主要有：⑴ 主机、辅机、设备及管路接头因密封不良渗漏的油或水；⑵ 艉管密封渗漏的油和水；⑶ 从舵机舱向机舱或轴隧泄放的舱底水；⑷ 从空压机、空气瓶中泄放出的凝水，蒸汽分配阀组及管路来的泄放水；⑸ 空调管路、风管的凝水以及钢质舱壁及管壁的凝水；⑹ 清洗滤器、设备零件等的冲洗水；⑺ 在水线附近舱底及甲板的疏排水；⑻ 扑灭火灾时的消防水、甲板冲洗水；⑼ 对有些特殊的舱室在紧急情况下的灌注水；⑽ 通过非水密部位渗入的雨水等。

用来排除舱底水的系统叫舱底水系统。

它是重要的保船系统，它不仅要求在船舶正常航行时，对水密舱室内生成的舱底水有效地排除，而且在船体发生破损的紧急情况下，对进水舱室在有限进水情况下也能有效地排水。

因此舱底水系统是保证船舶安全航运的系统。

二、舱底水系统原理图3.1.1为某散货船舱底水系统图（简图）。

图中机舱部分设置了三只污水井，一只位1-油渣泵；2-消防总用泵；3-舱底总用泵；4-舱底水油水分离器；5-舱底水吸入口于机舱的后部，二只位于机舱前部的左右舷；在主机下部一般设有凹坑，根据情况可以设置污水井，也可以不设；机舱艉部双层底内还设有舱底水舱。

货舱内每一舱的后部左右舷也均设有二只污水井；艏部锚链舱内也设有污水井。

舱底水吸入管末端都设有吸入口在常规船舶的舱底水吸入处，污水井内或舱底水舱内均设有自动高位报警装置，以便及时开阀和泵排除舱底水。

满足规范无人机舱要求的船舶往往还装有阀门遥控系统和舱底水自动排放设施。

1系统中还设有专门的舱底水泵和兼用的舱底总用泵、消防总用泵，为防止含油污水排至海水中，机舱内设有舱底水油水分离器。

1.系统工作原理舱底水泵或总用泵均可吸取各污水井内的污水。

一般在每一路舱底水管的两端都设有截止止回阀或止回吸入口，以防止舱底水的倒流。

航行时，通过机舱舱底泵吸入的含油污水必须排至舱底水舱；当船舶靠码头时，可以再将舱底水排至岸上专门的舱底水接收装置。
