百科名片DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。
即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。
它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机，通信、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。
基本介绍首先，DCS的骨架—系统网络，它是DCS的基础和核心。
由于网络对于DCS整个系统的实时性、可靠性和扩充性，起着决定性的作用，因此各厂家都在这方面进行了精心的设计。
对于DCS的系统网络来说，它必须满足实时性的要求，即在确定的时间限度内完成信息的传送。
这里所说的“确定”的时间限度，是指在无论何种情况下，信息传送都能在这个时间限度内完成，而这个时间限度则是根据被控制过程的实时性要求确定的。
因此，衡量系统网络性能的指标并不是网络的速率 DCS，即通常所说的每秒比特数（bps），而是系统网络的实时性，即能在多长的时间内确保所需信息的传输完成。
系统网络还必须非常可靠，无论在任何情况下，网络通信都不能中断，因此多数厂家的DCS均采用双总线、环形或双重星形的网络拓扑结构。
为了满足系统扩充性的要求，系统网络上可接入的最大节点数量应比实际使用的节点数量大若干倍。
这样，一方面可以随时增加新的节点，另一方面也可以使系统网络运行于较轻的通信负荷状态，以确保系统的实时性和可靠性。
在系统实际运行过程中，各个节点的上网和下网是随时可能发生的，特别是操作员站，这样，网络重构会经常进行，而这种操作绝对不能影响系统的正常运行，因此，系统网络应该具有很强在线网络重构功能。
其次，这是一种完全对现场I/O处理并实现直接数字控制（DDC）功能的网络节点。
一般一套DCS中要设置现场I/O控制站，用以分担整个系统的I/O和控制功能。

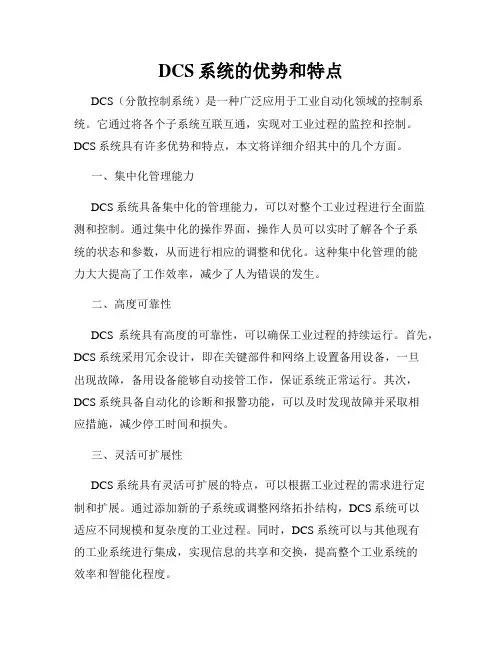

DCS系统的优势和特点DCS（分散控制系统）是一种广泛应用于工业自动化领域的控制系统。
它通过将各个子系统互联互通，实现对工业过程的监控和控制。
DCS系统具有许多优势和特点，本文将详细介绍其中的几个方面。
一、集中化管理能力DCS系统具备集中化的管理能力，可以对整个工业过程进行全面监测和控制。
通过集中化的操作界面，操作人员可以实时了解各个子系统的状态和参数，从而进行相应的调整和优化。
这种集中化管理的能力大大提高了工作效率，减少了人为错误的发生。
二、高度可靠性DCS系统具有高度的可靠性，可以确保工业过程的持续运行。
首先，DCS系统采用冗余设计，即在关键部件和网络上设置备用设备，一旦出现故障，备用设备能够自动接管工作，保证系统正常运行。
其次，DCS系统具备自动化的诊断和报警功能，可以及时发现故障并采取相应措施，减少停工时间和损失。
三、灵活可扩展性DCS系统具有灵活可扩展的特点，可以根据工业过程的需求进行定制和扩展。
通过添加新的子系统或调整网络拓扑结构，DCS系统可以适应不同规模和复杂度的工业过程。
同时，DCS系统可以与其他现有的工业系统进行集成，实现信息的共享和交换，提高整个工业系统的效率和智能化程度。
四、智能优化功能DCS系统具备智能优化的功能，可以根据实时数据和算法进行过程控制和优化。
通过分析和比较不同参数的变化趋势，DCS系统可以调整控制策略，使工业过程达到最佳状态。
同时，DCS系统还可以进行能耗管理和产能优化，实现资源的合理利用和提升企业的经济效益。
总结DCS系统作为一种先进的控制系统，具有集中化管理能力、高度可靠性、灵活可扩展性和智能优化功能等特点。
它在工业自动化领域发挥着重要的作用，提高了生产效率和产品质量，降低了成本和风险。
随着科技的不断发展，DCS系统将进一步完善和应用，为工业制造带来更多的优势和便利。
DCS系统介绍范文DCS（Distributed Control System），即分布式控制系统，是一种用于监控和控制工业自动化过程的系统。
它由一组分布在整个生产设施的控制单元组成，这些控制单元通过网络进行通信，实现对工艺流程的实时监控和控制。
DCS系统的出现极大地提高了工业生产的自动化水平和生产效率，已经成为现代工业控制领域不可或缺的重要技术。
DCS系统主要由三个部分组成：控制器、人机界面和通信网络。
控制器是DCS系统的核心，它由一组具有实时控制功能的可编程逻辑控制器（PLC）组成，负责对生产设备和工艺参数进行监控和控制。
人机界面则提供了操作员与系统交互的界面，通常采用触摸屏或计算机软件的形式，使操作员可以轻松地监视和控制生产过程。
通信网络负责连接各个控制单元和人机界面，实现数据的传输和交换，确保系统的实时性和可靠性。
DCS系统的优势在于其分布式的结构和灵活的扩展性。
由于控制单元分布在整个生产设施，可以实现对各个工艺单元的独立控制，使得系统更具灵活性和可靠性。
同时，DCS系统的控制器可以根据生产需求进行灵活配置和扩展，以适应不同规模和复杂度的生产过程。
这使得DCS系统不仅适用于大型工业生产，也适用于中小型企业的生产控制。
DCS系统在工业生产中扮演着至关重要的角色。
首先，DCS系统可以实现对生产过程的实时监控和控制，保证生产过程的安全和稳定。
操作员可以通过人机界面监视工艺参数的变化，并根据需要进行调整和控制，及时发现和解决问题，确保生产过程的正常运行。
其次，DCS系统可以提高生产效率和质量。
通过优化控制策略和自动化控制过程，DCS系统可以提高生产效率，减少生产成本，提高产品质量和一致性。
最后，DCS系统可以实现远程监控和控制，使得操作员可以远程监控和控制生产过程，提高生产的灵活性和效率。
总的来说，DCS系统是现代工业生产中不可或缺的重要技术，其优势在于分布式的结构和灵活的扩展性，可以实现对生产过程的实时监控和控制，提高生产效率和质量，确保生产过程的安全和稳定。
DCS系统原理及应用情况DCS系统（Distributed Control System）是一种分布式控制系统，它利用计算机网络连接分散在不同位置的控制设备，对生产过程进行集中管理和控制。
DCS系统的主要原理是将生产过程划分为多个子系统，通过数据采集和信号传输，将各个子系统的控制指令和状态信息发送给中央控制器，再由中央控制器进行综合分析和决策，最终将控制指令发送给各个子系统的控制设备。
DCS系统具有分布式、模块化、可靠性高的特点，广泛应用于化工、电力、冶金、石油等行业的自动化控制领域。
在化工行业，DCS系统广泛应用于生产过程的控制和监测。
通过DCS系统，可以实现对温度、压力、液位等参数的实时监测和控制，保证生产过程的稳定性和安全性。
同时，DCS系统还可以对各种化工设备进行实时监控，及时发现设备故障并进行处理，提高设备的运行效率和使用寿命。
此外，DCS系统还可以实现数据存储和分析功能，对生产数据进行历史记录和趋势分析，为生产管理决策提供依据。
在电力行业，DCS系统主要应用于电力发电和配电系统的控制和自动化管理。
通过DCS系统，可以实现对发电机组的运行状态监测、控制和保护，提高发电效率和安全性。
同时，DCS系统还可以监测和控制电网的运行状态，及时识别和处理电力故障，确保电力供应的稳定性和可靠性。
此外，DCS系统还可以实现对电力消费的动态调度和管理，提高电力利用率。
在冶金行业，DCS系统主要应用于冶炼过程的控制和优化。
通过DCS系统，可以实时监测和控制各种高温反应过程，保持炉温和化学成分的稳定性，提高冶炼产品的质量和产量。
同时，DCS系统还可以对冶炼设备进行故障诊断和预测，及时采取维修措施，提高设备的可用性和运行效率。
此外，DCS系统还可以实时监测和调节环境参数，减少能源消耗和环境污染。
在石油行业，DCS系统主要应用于石油生产和炼油过程的控制和管理。
通过DCS系统，可以实时监测和控制油井的生产量和质量，保持油井的稳定产出。
DCS系统的介绍DCS（分布式控制系统）是一种集成了过程控制、数据采集、通信、运算和显示等功能的自动化控制系统。
它主要应用于诸如发电厂、化工厂、石油化工、冶金、制药、水处理、水电站等领域。
DCS系统通过集中控制器、工作站、输入/输出子系统、通信网络等构成，实现对整个系统的实时监控和自动控制。
1.集中控制器（CPU）：集中控制器是DCS系统的核心，负责实时监控和控制系统的各种参数。
它可以处理来自传感器和执行器的输入和输出信号，执行控制算法，并向操作员提供实时数据。
2.工作站：DCS系统通常包括一台或多台工作站，用于操作员监控和操纵系统。
工作站提供了人机界面，使操作员能够查看关键数据、趋势图、报警信息等。
通过工作站，操作员可以对系统进行调整和优化，实现最佳控制效果。
3.输入/输出子系统：输入/输出子系统负责将传感器和执行器与DCS系统进行连接。
它包括模拟输入、模拟输出、数字输入、数字输出等接口模块，用于将各种信号转换为数字信号，以便于集中控制器的处理。
4.通信网络：DCS系统中的各个组件通过通信网络进行连接。
通信网络是实现数据传输和交换的重要一环，它可以是以太网、现场总线、红外线通信等。
通信网络高效稳定的运行是确保DCS系统正常运行的关键。
1.高度集成：DCS系统集成了过程控制、数据采集、通信、运算和显示等功能，可以实现对整个系统的一体化管理，提高工作效率和生产效益。
2.实时监控：DCS系统可以提供实时的数据和趋势图，使操作员对系统状态进行实时监控和分析。
这样，操作员可以及时发现和处理潜在问题，保证生产过程的稳定性和安全性。
3.灵活可扩展：DCS系统可以根据实际需要进行灵活扩展和升级。
用户可以根据生产线的变化进行系统配置和改造，以适应新的生产要求。
4.可靠性高：DCS系统采用了分布式架构，其中集中控制器、工作站和输入/输出子系统等可以实现冗余备份，提高了系统的可靠性和稳定性。
5.易于操作：DCS系统提供了友好的用户界面和操作方法，使操作员能够轻松地操作和管理系统。
DCS(集散控制系统)简介集散控制系统简称DCS，也可直译为“分散控制系统”或“分布式计算机控制系统”。
它采用控制分散、操作和管理集中的基本设计思想，采用多层分级、合作自治的结构形式。
其主要特征是它的集中管理和分散控制。
目前DCS在电力、冶金、石化等各行各业都获得了极其广泛的应用。
DCS通常采用分级递阶结构，每一级由若干子系统组成，每一个子系统实现若干特定的有限目标，形成金字塔结构。
可靠性是DCS发展的生命，要保证DCS的高可靠性主要有三种措施：一是广泛应用高可靠性的硬件设备和生产工艺；二是广泛采用冗余技术；三是在软件设计上广泛实现系统的容错技术、故障自诊断和自动处理技术等。
当今大多数集散控制系统的MTBF可达几万甚至几十万小时。
1.集散控制系统的发展趋势近年来，在DCS关联领域有许多新进展，主要表现在如下一些方面。
(1)系统功能向开放式方向发展传统DCS的结构是封闭式的，不同制造商的DCS之间难以兼容。
而开放式的DCS将可以赋予用户更大的系统集成自主权，用户可根据实际需要选择不同厂商的设备连同软件资源连入控制系统，达到最佳的系统集成。
这里不仅包括DCS与DCS的集成，更包括DCS与PLC、FCS及各种控制设备和软件资源的广义集成。
(2)仪表技术向数字化、智能化、网络化方向发展工业控制设备的智能化、网络化发展，可以促使过程控制的功能进一步分散下移，实现真正意义上的“全数字”、“全分散”控制。
另外，由于这些智能仪表具有的精度高、重复性好、可靠性高，并具备双向通信和自诊断功能等特点，致使系统的安装、使用和维护工作更为方便。
(3)工控软件正向先进控制方向发展广泛应用各种先进控制与优化技术是挖掘并提升DCS综合性能最有效、最直接、也是最具价值的发展方向，主要包括先进控制、过程优化、信息集成、系统集成等软件的开发和产业化应用。
在未来，工业控制软件也将继续向标准化、网络化、智能化和开放性发展方向。
(4)系统架构向FCS方向发展单纯从技术而言，现阶段现场总线集成于DCS可以有三种方式：①现场总线于DCS系统I/O总线上的集成――通过一个现场总线接口卡挂在DCS的I/O总线上，使得在DCS控制器所看到的现场总线来的信息就如同来自一个传统的DCS设备卡一样。
分散控制系统技术规范（硬件与软件）一、总则1、DCS系统功能：模拟量控制(MCS)，锅炉炉膛安全监控系统(FSSS)、顺序控制(SCS)和数据采集(DAS)，以满足各种运行工况的要求，确保机组安全、高效运行。
2、DCS应由分散处理单元、数据通讯系统和人机接口组成。
3、DCS系统应易于组态，易于使用，易于扩展。
4、DCS的设计应采用合适的冗余配置和诊断至模件级的自诊断功能，使其具有高度的可靠性。
系统内任一组件发生故障，均不应影响整个系统的工作。
5、系统的参数、报警和自诊断功能应高度集中在CRT上显示和在打印机上打印，控制系统应在功能和物理上适当分散。
6、DCS应采取有效措施，以防止各类计算机病毒的侵害和DCS内各存贮器的数据丢失。
7、整个DCS的可利用率至少应为99．9％。
二、硬件要求1、一般要求（1）系统使用以微处理器为基础的分散型的硬件。
（2）所有模件均应是固态电路，标准化、模件化和插入式结构。
（3）模件的编址不应受在机柜内的插槽位置所影响，而是在机柜内的任何插槽位置上都应能执行其功能。
2、处理器模件（1）处理器模件应各司其职(功能上应分离)，以提高系统可靠性．处理器模件应使用I／O 处理系统采集的过程信息采完成模拟控制和数字控制．（2）处理器模件带有LED自诊断、显示。
（3）处理器模件若使用随机存取存储器(RAM)，则应有电池作数据存储的后备电源，电池的更换不应影响模件的工作。
（4）某一个处理器模件故障，不应影响其它处理器模件的运行。
此外，数据通讯总线故障时，处理器模件应能继续运行。
（5）对某一个处理器模件的切除，修改或恢复投运，均不应影响其它处理器模件的运行。
（6）执行机组联锁保护和重要的模拟量控制功能的控制器应冗余配置。
（7）冗余配置的处理器模件与系统均应有并行的接口，即均能接受系统对它们进行组态和组态修改。
处于后备状态的处理器模件，应能不断更新其自身获得的信息。
（8）电源故障应属系统的可恢复性故障，一旦重新受电，处理器模件应能自动恢复正常工作而无需运行人员的任何干预。
DCS控制系统介绍DCS（Distributed Control System）即分散型控制系统，它是一种用于工业自动化和过程控制的控制系统。
DCS系统具有分布式、模块化和灵活的特点，能够实现对整个生产过程的监控和控制，提高生产效率和产品质量。
DCS系统由硬件和软件两部分组成。
硬件部分包括计算机、控制器、输入和输出设备等，软件部分则是用于控制和监控的程序。
DCS系统可以与各种传感器、执行器和其他设备进行接口，实现对各种参数的测量和控制。
DCS系统的主要特点有如下几点：1.分布式架构：DCS系统采用分布式控制架构，即将控制功能分散到各个子系统中，每个子系统都具有自己的控制器和输入输出设备。
这种架构使得系统更灵活，能够适应不同规模和复杂度的生产过程。
2.模块化设计：DCS系统采用模块化设计，即将控制功能划分为多个独立的模块，每个模块负责一个特定的任务，如温度控制、液位控制等。
这种设计使得系统更易于维护和升级，也提高了系统的可靠性。
3.高性能计算机：DCS系统使用高性能计算机作为控制器，能够快速、准确地处理大量的数据和指令。
这使得系统可以实时地监控和控制生产过程，确保生产的稳定性和高效性。
4.高可靠性：DCS系统具有高可靠性，可以实现冗余和备份，确保在故障情况下的系统稳定运行。
同时，系统还能够实现自动切换和故障诊断，提高了系统的可靠性和容错性。
5. 开放性：DCS系统是一个开放系统，可以与其他系统进行连接和通讯，如MES（Manufacturing Execution System）、ERP（Enterprise Resource Planning）等。
这种开放性使得系统更加灵活，可以实现工厂级别的集成和管理。
DCS系统主要应用于工业生产过程控制，如化工、电力、石油、制药等行业。
它可以实现对生产参数的实时监测和调节，确保产品的质量和安全，提高工艺的稳定性和效率。
总之，DCS控制系统是一种分散型、模块化和灵活的控制系统，能够实现对工业生产过程的监控和控制，提高生产效率和产品质量。
DCS控制系统方案1. 引言DCS（分散式控制系统）是一种用于工业自动化的控制系统，它将工厂的控制设备、传感器和执行器连接在一起，通过分布式控制器和监视器来实现对工厂过程的控制和监控。
本文将介绍一个DCS控制系统方案，包括系统架构、硬件设备、软件平台和功能模块等内容。
2. 系统架构DCS控制系统采用分布式架构，由多个子系统组成。
每个子系统包含一个分布式控制器和若干I/O模块，用于实现对特定过程的控制和监测。
所有子系统通过网络连接在一起，与中央控制室的监视器进行通信。
下图展示了DCS控制系统的架构。
+-------------------+| || 中央控制室 || |+-------------------+|+-------------------+| || 子系统1 || |+-------------------+...+-------------------+| || 子系统n || |+-------------------+3. 硬件设备3.1 分布式控制器每个子系统都配备一个分布式控制器，它负责对本地过程进行控制和监测。
分布式控制器通常采用工业级计算机，具有高可靠性和实时性能。
它与本地的I/O模块进行通信，并通过网络与其他子系统和中央控制室连接。
3.2 I/O模块每个子系统都连接了若干I/O模块，用于采集传感器数据和控制执行器。
I/O 模块负责将模拟量和数字量信号转换成数字信号，供分布式控制器进行处理。
常见的I/O模块包括模拟输入模块、模拟输出模块、数字输入模块和数字输出模块。
3.3 其他设备除了分布式控制器和I/O模块，DCS控制系统还包括其他设备，例如传感器、执行器和通信设备等。
这些设备与分布式控制器和I/O模块一起工作，用于实现对工厂过程的控制和监测。
4. 软件平台DCS控制系统的软件平台是实现系统功能的关键。
软件平台通常由以下几个部分组成：4.1 系统监视器系统监视器是中央控制室的核心组件，负责接收和显示来自各个子系统的数据和状态信息。
