路由器接口全面介绍路由器是现代网络中使用最广泛的网络设备之一，它可以实现不同网络之间的数据传输和转发。
在路由器中，接口是连接路由器与其他设备的重要部分，起到充当数据进出口的作用。
本文将从不同的角度全面介绍路由器接口，包括接口类型、接口功能和接口配置等方面。
一、接口类型1. 以太网接口以太网接口是路由器中最常见的接口类型之一。
它使用以太网技术传输数据，通常采用RJ-45接口连接网络设备。
以太网接口通常支持不同速率的传输，如10Mbps、100Mbps或1000 Mbps（千兆以太网）。
在配置路由器时，我们需要设置以太网接口的速率和双工模式，以确保数据传输的稳定性和高效性。
2. 串行接口串行接口是另一种常见的路由器接口类型。
它使用串行通信技术传输数据，通常采用DB-9或DB-25接口连接其他设备，如调制解调器或其他路由器。
串行接口可以通过各种串行协议来进行通信，如RS-232、RS-449、RS-530等。
在网络中，串行接口常用于远程访问和连接远程网络。
3. 光纤接口光纤接口是一种高速传输数据的接口类型。
它使用光纤作为传输介质，可以实现更远距离和更高速率的数据传输。
光纤接口通常采用SC、ST或LC等光纤连接器，并支持不同类型的光纤介质，如单模光纤和多模光纤。
在网络中，光纤接口常用于连接不同的局域网和远程网络，提供高速和可靠的数据传输。
二、接口功能1. 数据转发路由器接口的一个主要功能是数据转发。
当接收到数据包时，路由器会根据目标地址和路由表中的信息，决定将数据包转发到哪个接口。
路由器通过检查目标IP地址来确定数据包的下一跳，并将数据包从适当的接口发送出去。
对于大型网络，路由器通常具有多个接口，可以在不同的网络之间进行数据转发。
2. VLAN划分虚拟局域网（VLAN）是将物理网络划分为逻辑上独立的网络的一种技术。
通过在路由器接口上配置VLAN信息，可以将不同的接口划分到不同的VLAN中，实现对网络流量的隔离和管理。
路由器端口和连线及基本配置路由器是构建网络的核心设备之一，它通过管理数据包的转发和路由选择来实现不同网络之间的连接。
在网络中，路由器的端口和连线起着重要的作用，同时还需要进行基本配置以确保网络的正常运行。
本文将介绍路由器端口和连线的相关知识，以及基本配置的步骤和注意事项。
一、端口和连线1. 以太网端口以太网是一种常见的局域网协议，路由器通常提供多个以太网端口以与其他设备连接。
这些端口采用具有RJ-45接口的以太网线缆进行连接，常用的类型有CAT5、CAT5e和CAT6等。
在连接时，需要确保端口和连线的接口类型和线缆类型相匹配，以确保传输的稳定性和速度。
2. 串口串口是一种传输数据的接口，用于连接路由器与其他设备（如计算机）进行通信。
在路由器中，串口通常用于管理和配置路由器，如使用控制台连接路由器进行命令行配置。
连接时，需要使用串口线缆将路由器的串口和其他设备的串口连接起来。
3. 光纤端口光纤是一种传输速度更快、噪音干扰较小的介质，用于连接不同的网络设备。
路由器通常提供光纤端口以支持光纤的连接。
连接时，需要使用光纤线缆将路由器的光纤端口与其他设备的光纤端口连接起来。
需要注意的是，在连接光纤时应该避免弯曲和拉伸光纤线缆，以确保传输的质量和稳定性。
二、基本配置在连接好端口和连线后，还需要进行基本配置以保证路由器的正常运行。
下面是基本配置的几个步骤：1. 登录路由器使用计算机连接到路由器，并通过浏览器输入路由器的默认IP地址进行登录。
默认情况下，路由器的IP地址为192.168.1.1或192.168.0.1，具体请参考路由器的说明文档。
2. 修改管理员密码登录路由器后，应立即修改管理员密码，以增加路由器的安全性。
选择管理员密码设置选项，并根据提示进行修改。
3. 设置WAN口WAN口是用于连接互联网的接口，需要进行相应的设置以获得互联网的访问权限。
选择设置WAN接口选项，并根据需要选择动态IP地址、静态IP地址或PPPoE等方式进行设置。
无线路由器接口类型近年来随着无线网络的普及，无线路由器已成为家庭、公司和公共场所组建无线网络的必备设备。
在购买无线路由器时，一个非常重要的因素就是了解不同的接口类型。
本文将对无线路由器接口类型进行介绍和分析。
一、以太网接口以太网接口是无线路由器中最为常见的接口类型，也是最重要的接口类型之一。
它能够通过网线进行有线网络连接，从而实现网络设备之间的通信。
以太网接口具有传输速度快、稳定性高、抗干扰能力强等优点，因此它通常被用于连接电脑、笔记本电脑、网络电视等设备。
在选择以太网接口时，我们需要注意接口的速度标准。
目前市面上最常见的以太网接口有10/100M和千兆以太网接口。
前者的传输速度为10/100Mbps，后者则是1000Mbps。
如果家庭中有大量的高清视频、游戏等需要传输的内容，建议选择千兆以太网接口，可以满足高速传输的需求。
二、USB接口USB接口通常用于连接USB存储设备、打印机、外置硬盘等USB 设备。
在使用USB 接口连接设备时，可以省去在电脑和设备之间接线的困扰。
同时，USB接口还可有效地扩展路由器的储存容量。
通过USB接口和外置硬盘连接，您可以将路由器变成一个网络硬盘，实现文件和媒体内容的远程存储和共享。
同样，在选择USB接口类型时需要注意传输速度。
市面上最常见的USB接口类型有USB2.0和USB3.0。
前者的传输速度为480Mbps，后者则是5Gbps。
如果需要快速传输大文件，建议选择USB3.0接口。
三、SIM卡接口活动路由器常用SIM卡进行无线上网，需要使用SIM 卡接口。
SIM 卡接口可以让您在没有WLAN信号的地方方便地连接Internet，如露营、野外工作、远程旅行等。
此外，通过SIM卡接口可以实现路由器的双重模式，即无线上网与SIM上网的双重模式，使用户能无限上网且上网稳定。
在购买SIM卡接口时，需要注意选择适用的网络类型。
因为不同的SIM卡接口适合不同类型的网络，比如GSM、WCDMA和LTE。
路由器知识：你必须要搞懂WAN口、LAN口、MAC地址说起WIFI，大家应该都不会陌生，智能手机流行的时代，对于城市里的人来说应该很少有人家里没安装WIFI的吧。
有些人喜欢到网上购买无线路由器，可是这需要自己懂设置，不过这设置其实很简单，按照说明书都可以设置好。
但是，如果无线路由器出现什么问题上不了网到底是什么问题，却不知道如何下手了。
因此，搞懂路由器非常关键，特别是网络参数这项。
下面为大家主要讲解网络参数这项。
设置路由器我们先要连接好路由器，然后进入它的IP对它进行设置。
现在很多路由器进入路由后就直接只要设置登录密码，然后根据设置向导一步一步设置就OK了。
相当人性化，怕人们不会操作，使得操作越来越简单了，以前的路由器还需要输入它设置的默认密码，然后自己找到设置向导，然后进行设置。
现在为大家省了好多的事。
现在有些路由器只要你设置WAN为自动获取IP的话它自己能够自动修改LAN口IP，马上就能上网。
不过有些路由器还需要手动设置。
第一：路由器的WAN口WAN口就是路由器的外网接口，相当于外面的进线接口，它有自己的IP，MAC地址，和获取IP的多种方式。
从上图我们可以看到，WAN口可以通过PPPOE拨号，这种方式上网一般都是因为你用的是宽带帐号上网，不过这样的上网方式你的IP地址是随机分配的，如果你要想拥有固定的IP地址，那么需要将接口类型设置成固定IP，这种方式一般为这台电脑需要被外界直接访问时使用。
还有一种接口类型为自动获取IP，一般当路由器后面还需要接路由器时，一般使用自动获取IP。
其他的使用相当小，我就不做过多的讲解了。
第二：路由器的LAN口LAN口就是路由器的内网接口，它的LAN口就是它在内网之间的PC访问时的一个身份。
因此，我们在登录路由器的时候都是通过输入路由器的LAN口，如果路由器的LAN修改了，那么我们输入路由器的IP也要改成修改后的IP。
修改LAN的IP一般在多个路由器串联时使用，此时的路由器WAN口接口类型为自动获取。

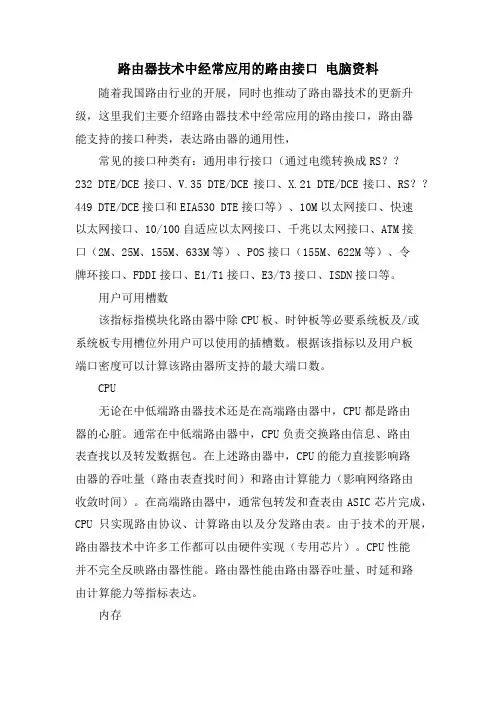

路由器技术中经常应用的路由接口电脑资料随着我国路由行业的开展，同时也推动了路由器技术的更新升级，这里我们主要介绍路由器技术中经常应用的路由接口，路由器能支持的接口种类，表达路由器的通用性，常见的接口种类有：通用串行接口（通过电缆转换成RS？？232 DTE/DCE接口、V.35 DTE/DCE接口、X.21 DTE/DCE接口、RS？？449 DTE/DCE接口和EIA530 DTE接口等）、10M以太网接口、快速以太网接口、10/100自适应以太网接口、千兆以太网接口、ATM接口（2M、25M、155M、633M等）、POS接口（155M、622M等）、令牌环接口、FDDI接口、E1/T1接口、E3/T3接口、ISDN接口等。
用户可用槽数该指标指模块化路由器中除CPU板、时钟板等必要系统板及/或系统板专用槽位外用户可以使用的插槽数。
根据该指标以及用户板端口密度可以计算该路由器所支持的最大端口数。
CPU无论在中低端路由器技术还是在高端路由器中，CPU都是路由器的心脏。
通常在中低端路由器中，CPU负责交换路由信息、路由表查找以及转发数据包。
在上述路由器中，CPU的能力直接影响路由器的吞吐量（路由表查找时间）和路由计算能力（影响网络路由收敛时间）。
在高端路由器中，通常包转发和查表由ASIC芯片完成，CPU只实现路由协议、计算路由以及分发路由表。
由于技术的开展，路由器技术中许多工作都可以由硬件实现（专用芯片）。
CPU性能并不完全反映路由器性能。
路由器性能由路由器吞吐量、时延和路由计算能力等指标表达。
内存路由器中可能由多种内存，例如Flash、DRAM等。
内存用作存储配置、路由器操作系统、路由协议软件等内容。
在中低端路由器中，路由表可能存储在内存中，端口密度该指标表达路由器技术制作的集成度。
由于路由器技术体积不同，该指标应当折合成机架内每英寸端口数。
但是出于直观和方便，通常可以使用路由器对每种端口支持的最大数量来替代。
工业级无线路由器常用端口介绍工业级无线路由器常用接口包括WAN口、LAN口、RS232、RS485、AI、DI、AO、DO、USB等，它们之间有什么区别呢？1.WAN口是连接外部网络的接口：可进行普通的PPP拨号可复用为LAN口使用（RJ45网络接入）。
N口是连接内部网络的接口：可接入网口下位机设备（RJ45网络输出）。
3.WAN口与LAN口复用：表示该端口既可以当LAN口用，也可以当WAN口用，佰马工业级无线路由器会自己分辨你插入的是外网线还是内网线。
4.RJ45接口：RJ45接口，指的是RJ45的网线能够插上去的接口，有可能是LAN，也有可能是WAN（广域网）。
又称水晶头，连接器由插头（接头、水晶头）和插座（模块）组成，插头有8个凹槽和8个触点。
RJ是Registered Jack的缩写，意思是“注册的插座”。
广泛应用于局域网和ADSL宽带设备间网张的联接。
5.RS232端口：传输速率较低，在异步传输时，波特率为20Kbps。
只支持点对点通讯; 从接线上，RS232是三线制，只能传输15米,全双工传输。
6.DB9接口：RS232标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
DB25的串口一般只用到的管脚只有2(RXD)、3(TXD)、7(GND)这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2(RXD)、3(TXD)、5(GND)这三个。
因此现在都把RS232接口叫做DB9。
7.RS485端口：数据最高传输速率为10Mbps 。
RS485是两线制；最远可以传输3000米；半双工传输；支持总线形式通讯。
RS-485接口在总线上允许连接多达128个收发器。
即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。
8.AI: 直流模拟量输入,一般为0-5V或4-20MA标准信号输入。
Show interface 命令显示内容(1) 接口和活动状态(2) 硬件字段为你提供接口的硬件类型(3) Internet地址(4) MTU(5) BW(6) DLY(7) 可靠性(8) 负载(9)封装(10)回送(11)ARP类型(12)ARP超时(13)最后的输入和输出(14)输出中断(15)最后一次清除(16)排队策略(17)队列消息(18)5-分钟I/O速率(19)分组和字节输入(20)无缓冲(21)接收的广播(22)Runts(23)Giants(24)Throttles实例：Router# show interface e0/0Ethernet0/0 is up, line protocol is down(接口和活动状态,第一部分是)Hardware is AmdP2, address is 0009.4375.5e20 (bia 0009.4375.5e20) (硬件字段为你提供接口的硬件类型 )Internet address is 192.168.1.53/24( Internet地址)MTU 1500 bytes(最大传输单元), BW 10000 Kbit(接口带宽), DLY 1000 usec(接口的延迟), reliability 172/255(可靠性), txload 3/255(负载), rxload 39/255 (负载) Encapsulation ARPA(分配给接口的封装方法), loopback not set(接口是否处于运行的回送模式)Keepalive set (10 sec)ARP type: ARPA(分配的地址解析协议（ARP）类型), ARP Timeout 04:00:00 (当非活动时，ARP项在清洗之前保留于缓存中的时间长度)Last input never, output 00:00:07(最后一个分组或侦被接口成功接收或发送以来的小时、分钟和秒数), output hang neverLast clearing of "show interface" counters never (测量累计统计信息的接口计数器最后一次被重置为0的时间)Input queue: 0/75/0/0 (size/max/drops/flushes); Total outputdrops: 0Queueing strategy: fifo (分配给接口的配对策略)Output queue :0/40 (size/max) (队列消息)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec （显示在前5分钟通过接口发送和接收的平均位数和平均分组数）0 packets input, 0 bytes, 0 no buffer （此字段首先表示路由器接收的无错误分组的总数量。

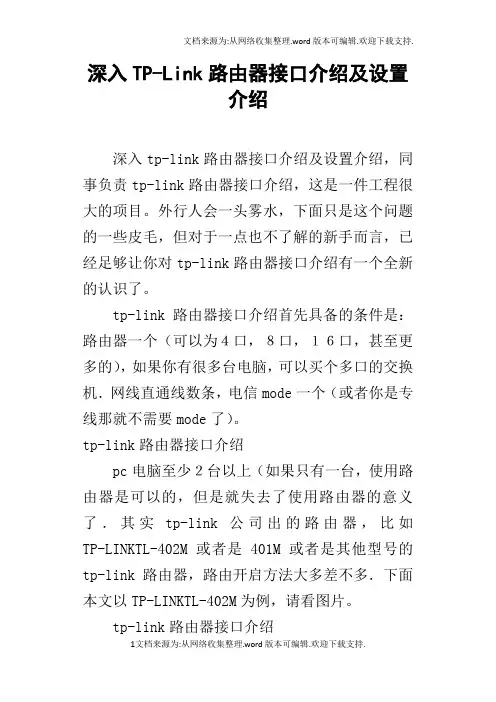

深入TP-Link路由器接口介绍及设置介绍深入tp-link路由器接口介绍及设置介绍，同事负责tp-link路由器接口介绍，这是一件工程很大的项目。
外行人会一头雾水，下面只是这个问题的一些皮毛，但对于一点也不了解的新手而言，已经足够让你对tp-link路由器接口介绍有一个全新的认识了。
tp-link路由器接口介绍首先具备的条件是：路由器一个（可以为４口，８口，１６口，甚至更多的），如果你有很多台电脑，可以买个多口的交换机．网线直通线数条，电信mode一个（或者你是专线那就不需要mode了）。
tp-link路由器接口介绍pc电脑至少２台以上（如果只有一台，使用路由器是可以的，但是就失去了使用路由器的意义了．其实tp-link公司出的路由器，比如TP-LINKTL-402M或者是401M或者是其他型号的tp-link路由器，路由开启方法大多差不多．下面本文以TP-LINKTL-402M为例，请看图片。
tp-link路由器接口介绍tp-link路由器介绍到这里，大家只要按图片里的介绍，将ＰＣ，电信宽带ＭＯＤＥ，路由器，相互正确连接，那么一个网络就已经组好了．下面介绍怎么样开起路由功能．如果线都已经接好．我们这个时候随便打开一台连好的ＰＣ电脑。
tp-link路由器接口介绍打开网上邻居属性(图片2)，本地连接属性(图片3)，tcp/ip协议属性(图片4)，设置ip为，DNS 在配置路由器完后在行设置.注：如果是98和me 系统，请到控制面板网络连接去设置．这里xp为例，请看图片。
//本文转自tp-link路由器接口介绍对了,这里提醒一下大家,ip设置网段,可以设置在,不要将同一IP设置为多台电脑,这样就会引起IP冲突了.切记.好了当设置到这里.我就可以打开桌面的InternetExplorer,输入,请看图片。
tp-link路由器接口介绍这里提示输入用户名和密码,默认的用户名和密码都是admin,在路由器说明书上也有写着.输入后按回车，即可进入路由器配置界面.注:tplink的路由器默认IP基本都是,请看图片。
路由器上有不同的接口，对于一般用户而言，我们只需要用到W AN口和LAN口，这两种接口外表看起来是一样的，但它的用处是不一样的，本篇介绍W AN口和LAN口的不同之处。
一、W AN是英文Wide Area Network的首字母所写，即代表广域网，而LAN则是Local Area Network的所写，即局域网，从它们的名称上我们就不难看出，W AN口主要用于连接外部网络，如ADSL、DDN、以太网等各种接入线路，而LAN口用来连接家庭内部网络，主要与网络中的交换机、集线器或电脑相连，可以说这两类网口一类对外，一类对内。
二、宽带路由器上W AN口和LAN口的网线连接方法不一样，将网络运营商提供的接入网线插在W AN口上，然后将几台共享上网的电脑接到LAN口上，然后用一台电脑登录路由器的管理界面进行相应的配置即可完成共享上网了。
三、网络数据在W AN口和LAN口的传输过程，当家庭网络中的机器向外部网络发送数据包的时候，首先发送一个请求到默认网关，也就是发送到宽带路由器。
路由器在分析该数据包中的内网IP地址时会检查设备本身的NA T地址转换表。
在找到相应的条目后，就会利用WAN口IP地址去与外部网络进行通信。
四、外部网络接收到数据包后，会解析出数据包中的路由器的W AN口IP地址，并对该地址进行响应，将响应数据包发送到路由器。
然后路由器再次进行NAT地址转换，将W AN 口IP地址转换为发送请求的内网IP地址，最终完成整个数据包的发送和接收过程。
五、除了在带宽上得到提升之外，大多数多W AN口路由器还支持全自动负载均衡与实时备份，并可根据源或目的地址指定优先通道，故障时流量自动重分配等功能，利用多W AN口宽带路由器可以基本上避免因网络运营商造成的网络中断，虽然购买多W AN口路由器和增加网络接入线路会造成投资上的增多，但是对于企业用户来说，所得到保障是远远大于付出的。
六、除了常规的W AN口接外网入户线、LAN口接内网计算机的常规用法外，我们也可以把把入户线和接计算机的网线都连接在LAN口上，把宽带路由器当交换机用，这种连接方式有几个值得注重的事项，首先需要你的宽带路由器的LAN口或上联的设备网口支持端口翻转(Auto MDI/MDIX)功能，否则的话，你可能需要将你的直连线改为交叉线，才能使你的宽带路由器能通过LAN口连接到外部网络中。
路由器所在的网络位置比较复杂，既可是内部子网边缘，也可位于内、外部网络边缘。
同时为了实现强大的适用性，它需要连接各种网络，这样，它的接口也就必须多种多样。
对于这些，不要说一般的网络爱好者，就连许多网管人员都无法说清楚。
这里向大家全面介绍路由器的各种接口及连接方法。
一、路由器接口路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。
路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。
1. 局域网接口常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。
（1）AUI端口（attachment unit interface）附加单元接口，是连接在计算机网卡和网线之间的一个十五针的接口。
在10BASE-5网络（细以太网）中，各网线之间通过中继器相连。
在10BASE-2网络中，不需要附加单元接口，直接将同轴电缆同网卡进行连接就可以。
AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。
路由器可通过粗同轴电缆收发器实现与10Base-5（10base5是一种以太网标准，该标准用于使用粗同轴电缆、速度为10Mbps的基带局域网络，在总线型网络中，最远传输距离为500米。
）网络的连接。
但更多的则是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T（10BASE－T双绞线以太网10BASE－T是1990年由IEEE新认可的，编号为IEEE802.3i，T表示采用双绞线，现10BASE－T 采用的是无屏蔽双绞线）以太网络的连接。
当然，也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。
AUI接口示意图如图1所示。
图（2）RJ-45端口RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。
因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和 100Base-TX网RJ-45端口两类。
其中，10Base-T网的RJ-45端口在路由器中通常是标识为“ETH”，而100Base-TX 网的RJ-45端口则通常标识为“10/100bTX”。
图如图2所示为10Base-T 网RJ-45端口，而图3所示的为10/100Base-TX网RJ-45端口。
其实这两种RJ-45端口仅就端口本身而言是完全一样的，但端口中对应的网络电路结构是不同的，所以也不能随便接。
图（3）SC端口SC端口也就是我们常说的光纤端口，它是用于与光纤的连接。
光纤端口通常是不直接用光纤连接至工作站，而是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。
这种端口一般在高档路由器才具有，都以“100b FX”标注，如图4所示。
图2. 广域网接口在上面就讲过，路由器不仅能实现局域网之间连接，更重要的应用还是在于局域网与广域网、广域网与广域网之间的连接。
但是因为广域网规模大，网络环境复杂，所以也就决定了路由器用于连接广域网的端口的速率要求非常高，在以太网中一般都要求在100Mbps快速以太网以上。
下面介绍几种常见的广域网接口。
（1）RJ-45端口利用RJ-45端口也可以建立广域网与局域网VLAN（虚拟局域网）之间，以及与远程网络或Internet的连接。
如果使用路由器为不同VLAN提供路由时，可以直接利用双绞线连接至不同的VLAN端口。
但要注意这里的RJ-45端口所连接的网络一般就不太可有是10Base-T这种了，一般都是100Mbps快速以太网以上。
如果必须通过光纤连接至远程网络，或连接的是其他类型的端口时，则需要借助于收发转发器才能实现彼此之间的连接。
如图5所示为快速以太网（Fast Ethernet）端口。
图（2）AUI端口AUI端口我们在局域网中也讲过，它是用于与粗同轴电缆连接的网络接口，其实AUI端口也被常用于与广域网的连接，但是这种接口类型在广域网应用得比较少。
在Cisco 2600系列路由器上，提供了AUI与RJ-45两个广域网连接端口（如图6所示），用户可以根据自己的需要选择适当的类型。
图（3）高速同步串口在路由器的广域网连接中，应用最多的端口还要算“高速同步串口”（SERIAL）了，如图7所示。
图这种端口主要是用于连接目前应用非常广泛的DDN、帧中继（Frame Relay）、X.25、PSTN（模拟电话线路）等网络连接模式。
在企业网之间有时也通过DDN或X.25等广域网连接技术进行专线连接。
这种同步端口一般要求速率非常高，因为一般来说通过这种端口所连接的网络的两端都要求实时同步。
（4）异步串口异步串口（ASYNC）主要是应用于Modem或Modem池的连接，如图8所示。
它主要用于实现远程计算机通过公用电话网拨入网络。
这种异步端口相对于上面介绍的同步端口来说在速率上要求就松许多，因为它并不要求网络的两端保持实时同步，只要求能连续即可，主要是因为这种接口所连接的通信方式速率较低。
图（5）ISDN BRI端口因ISDN这种互联网接入方式连接速度上有它独特的一面，所以在当时ISDN刚兴起时在互联网的连接方式上还得到了充分的应用。
ISDNBRI端口用于ISDN（综合业务数字网（Integrated Services Digital Network，ISDN））线路通过路由器实现与Internet或其他远程网络的连接，可实现128Kbps的通信速率。
ISDN有两种速率连接端口，一种是ISDN BRI（基本速率接口 (Basic Rate Interface)）；另一种是ISDN PRI（基群速率接口）。
ISDN BRI端口是采用RJ-45标准，与ISDNNT1的连接使用RJ-45-to-RJ-45直通线。
如图9所示的BRI为 ISDN BRI端口。
图3. 路由器配置接口路由器的配置端口有两个，分别是“Console”和“AUX”，“Console”通常是用来进行路由器的基本配置时通过专用连线与计算机连用的，而“AUX”是用于路由器的远程配置连接用的。
1．Console端口Console端口使用配置专用连线直接连接至计算机的串口，利用终端仿真程序（如Windows下的“超级终端”）进行路由器本地配置。
路由器的Console端口多为RJ-45端口。
如下图10所示就包含了一个Console配置端口。
图2．AUX端口AUX端口为异步端口，主要用于远程配置，也可用于拔号连接，还可通过收发器与MODEM进行连接。
AUX端口与Console端口通常同时提供，因为它们各自的用途不一样。
接口图示仍参见上述图10。
二、路由器的硬件连接从上面的介绍或知，路由器的接口类型非常多，它们各自用于不同的网络连接，如果不能明白各自端口的作用，就很可能进行错误的连接，导致网络连接不正确，网络不通。
下面我们通过对路由器的几种网络连接形式来进一步理解各种端口的连接应用环境。
路由器的硬件连接因端口类型，也主要分与局域网设备之间的连接、与广域网设备之间的连接以及与配置设备之间的连接三类。
1. 路由器与局域网接入设备之间的连接局域网设备主要是指集线器与交换机，交换机通常使用的端口只有RJ-45和SC，而集线器使用的端口则通常为AUI、BNC和RJ-45。
下面，我们简单介绍一下路由器和集线设备各种端口之间如何进行连接。
（1）RJ-45-to-RJ-45这种连接方式就是路由器所连接的两端都是RJ-45接口的，如果路由器和集线设备均提供RJ-45端口，那么，可以使用双绞线将集线设备和路由器的两个端口连接在一起。
需要注意的是，与集线设备之间的连接不同，路由器和集线设备之间的连接不使用交叉线，而是使用直通线，也就是说，跳线两端的线序完全相同，但也不是说只要线序相同就行，但最好不要采用一一对应法。
再一个要注意的是集线器设备之间的级联通常是通过级联端口进行的，而路由器与集线器或交换机之间的互联是通过普通端口进行的。
另外，路由器和集线设备端口通信速率应当尽量匹配，否则，宁可使集线设备的端口速率高于路由器的速率，并且最好将路由器直接连接至交换机。
（2）AUI-to-RJ-45这种情况主要出现在路由器与集线器相连。
如果路由器仅拥有AUI端口，而集线设备提供的是RJ-45端口，那么，必须借助于AUI-to-RJ-45收发器才可实现两者之间的连接。
当然，收发器与集线设备之间的双绞线跳线也必须使用直通线，连接示意图如图11所示。
图（3）SC-to-RJ-45或SC-to-AUI这种情况一般是路由器与交换机之间的连接，如交换机只拥有光纤端口，而路由设备提供的是RJ-45端口或AUI端口，那么必须借助于SC-to-RJ-45或SC-to-AUI收发器才可实现两者之间的连接。
收发器与交换机设备之间的双绞线跳线同样必须使用直通线。
但是实际上出现交换机为纯光纤接口的情况非常少见。
2. 路由器与Internet接入设备的连接路由器的主要应用互联网的连接，路由器与互联网接入设备的连接情况主要有以下几种：（1）通过异步串行口连接异步串口主要是用来与Modem设连接，用于实现远程计算机通过公用电话网拨入局域网络。
除此之外，也可用于连接其他终端。
当路由器通过电缆与Modem连接时，必须使用AYSNC-to-DB25或AYSNC-to-DB9适配器来连接。
路由器与Modem或终端的连接如图12所示。
图（2）同步串行口在路由器中所能支持的同步串行端口类型比较多，如Cisco系统就可以支持5种不同类型的同步串行端口，分别是：EIA/TIA-232接口、EIA/TIA-449接口、V.35接口、X.21串行电缆总成和EIA-530接口，所对应的适配器图示分别如图13、图14、图15、图16、图17所示。
但是在这里要注意的一点就是，因为一般来说适配器连线的两端是采用不同的外形（一般称带插针之类推适配器头一端称之为“公头”，而带有孔的适配器一端通常称之为“母头”，注意“EIA-530”接口两端都是一样的接口类型），这主要是考虑到连接的紧密。
图中的“公头”为DTE（数据终端设备，Data Terminal Equipment）连接适配器，下方“母头”为DCE（数据通信设备，Data CommunicationsEquipment）连接适配器。
如图18所示为同步串行口与Internet接入设备连接的示意图，在连接时只需要对应看一下连接用线与设备端接口类型就可以知道正确选择了。
