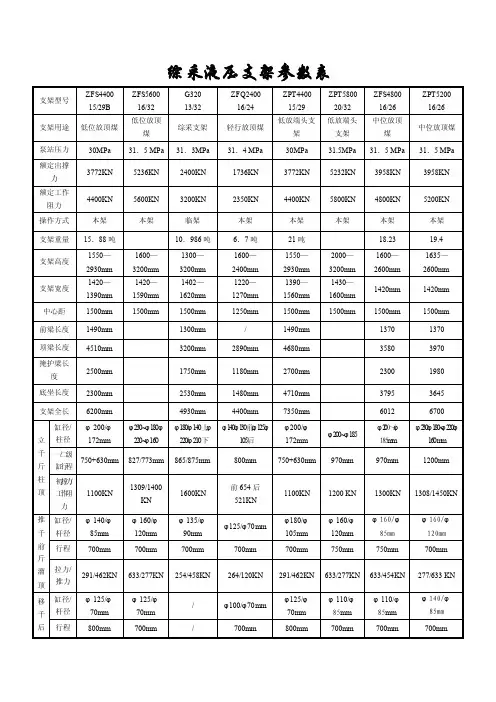

综采液压支架参数表

Xxx煤矿机械集团股份有限公司（以下简称“郑煤机集团”）始建于1958年，是国家“一五”重点建设项目，承担国家“七五”至“十一五”时期的多个科技攻关项目，是中国第一台液压支架的诞生地。

企业占地47万平方米，总资产38亿元，拥有在岗员工4400余人，其中技术研发人员400余人，6人享受政府特殊津贴。

是目前中国最大的集煤炭综采设备（液压支架、刮板输送机等）研发、制造、销售、服务于一体的装备制造企业，拥有国内液压支架企业唯一的国家级企业技术中心、国家级博士后科研工作站，具备年产15000台（架）综采设备的生产能力，已累计生产液压支架、刮板输送机10万余架次，产品遍布全国26个产煤省的各大煤业集团，享有“中国煤机行业第一品牌”的美誉。

近年来，郑煤机集团通过坚持科技先行，推行品牌战略，营造品质差异化优势等举措，自主创新研发成功的高端产品全面打破了欧美煤机巨头对国内综采支护设备市场的垄断，并以纵深的模式向海外发展，跻身煤炭综采装备国际舞台，产品远销至俄罗斯、印度、土耳其、美国等国家。

2009年郑煤机集团实现工业总产值60.39亿元，连续第9年保持强劲增长，综合实力稳居中国煤炭机械工业50强之首，入选中国煤炭工业100强、全国机械工业企业500强。

郑煤机集团先后荣获“中国煤炭工业优秀企业”、“中国煤炭机械工业优秀企业”、“煤炭工业科技创新优秀企业”、“全国煤炭工业企业信息化管理示范企业”、“创新型试点企业”等荣誉称号，并连续两年被评为“全国煤炭工业十佳科技进步企业”。

郑煤机集团的发展得到了党和国家领导人的亲切关怀和大力支持。

2007年5月1日，中共中央总书记、国家主席、中国军委主席胡锦涛视察郑煤机集团，对企业的发展成果给予了充分肯定，并情深意切的寄以“一流的产品，一流的效益，而且还要创出世界名牌，关键是提高国际竞争力”的殷切希望，为郑煤机集团的发展增添了无穷动力。

2009年2月26日，中央政治局委员、国务院副总理、国务院安全生产委员会主任张德江冒雪视察郑煤机集团，欣慰地说；“看到你们的产品，我对煤矿安全心里就有底了”。

一、支架型式1、中间支架采用整体顶梁、二级护帮板机构、双侧活动侧护板，侧护板使用时一侧可伸缩，另一侧用锁销固定。

2、护帮板可回转 180 °，护帮（一、二级）高度2800mm。

护帮千斤顶安装双向液压锁。

3、过渡支架采用整体顶梁、一级护帮板机构、双侧活动侧护板，侧护板使用时一侧可伸缩，另一侧用锁销固定。

4、为满足工作面配套需求，端头架支架采用整体顶梁带伸缩梁机构。

5、中间支架、过渡支架、端头支架均可适应左右工作面互换。

6、推移油缸活塞与活塞杆的联结方式采用卡环结构。

推移油缸推溜控制回路设液压闭锁装置，防止运输机倒拉。

7、端头支架配防倒、防滑、调架装置、其他支架全部预留防倒、防滑、调架装置位置。

端头支架配防倒、防滑装置三架一组共2套，中间架配防倒、防滑装置两架一组共28套，总计30套，所有支架均配抬底装置；所有支架必须能适应本协议第二节所提供的工作面条件。

推移千斤、侧护千斤、护帮千斤和抬底千斤必须满足在提供的最差工作条件下移架、推溜、调架、防护煤帮的要求，机头端头推移千斤的推移力必须满足在最大仰斜坡度下整体推移刮板机机头、转载机、破碎机的要求。

8、机头、机尾两端的端头支架底座外侧加装挡矸板，顶梁外侧加装侧护板装置。

9、支架最低位置时设有机械限位装置，支架顶梁和掩护梁最大夹角时设有机械限位装置。

10、所有大于60kg部件都设有起吊环，支架顶梁须设计方便更换部件时悬挂起吊用具的吊环。

11、支架立柱后设有行人通道，最小宽度不低于600mm。

12、每台支架的进液管上应安装手动反冲式过滤器，过滤精度不低于25μm，每台支架上设置本架清洗装置。

13、液压支架供液系统额定压力37.5MPa。

14、立柱间安装防护网，平衡千斤顶设置防坠落装置，立柱底座柱窝箱间加装原平大鹏化工机械有限公司高弹性聚氨酯填充物。

15、支架结构件、立柱及千斤顶颜色为白色，推移框架为黑色。

16、基本架、过渡架、端头架进行编号，编号规则为：端头2T001-2T007、长过渡2G008-2G009、短过渡2G010-2G014、基本架2Y015-2Y176。

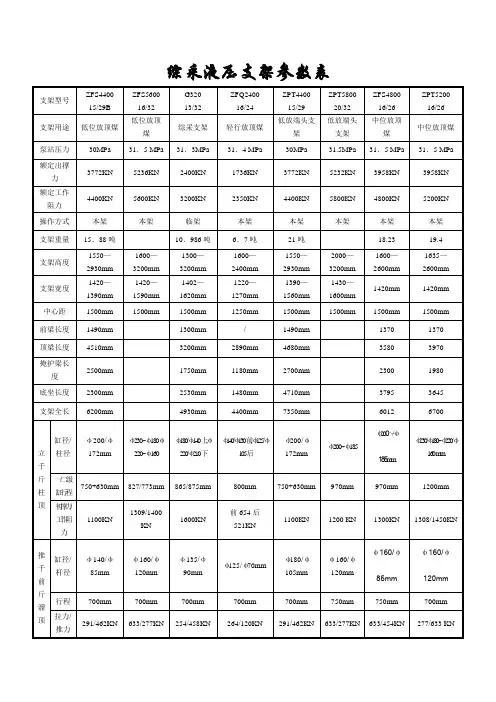

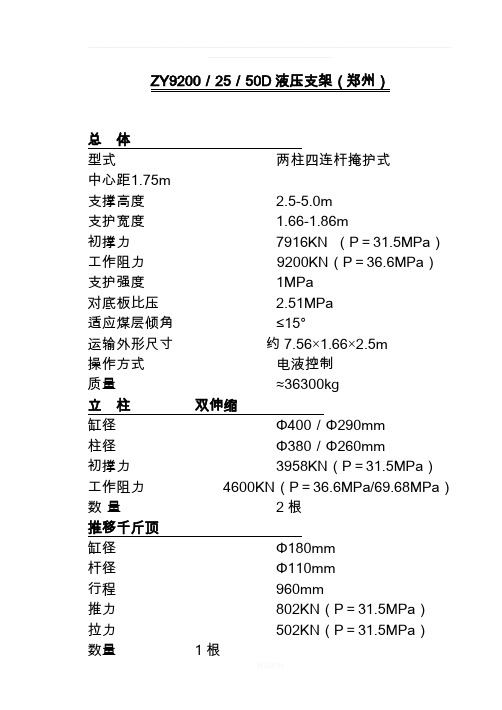

______________________________________________________________________________________________________________ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）______________________________________________________________________________________________________________数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）______________________________________________________________________________________________________________数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400______________________________________________________________________________________________________________ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm______________________________________________________________________________________________________________行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程______________________________________________________________________________________________________________一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm______________________________________________________________________________________________________________推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm______________________________________________________________________________________________________________杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°______________________________________________________________________________________________________________运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）______________________________________________________________________________________________________________拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）______________________________________________________________________________________________________________数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t______________________________________________________________________________________________________________进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm______________________________________________________________________________________________________________初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm______________________________________________________________________________________________________________杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）数量2根配套设备采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）______________________________________________________________________________________________________________工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050______________________________________________________________________________________________________________ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa工作阻力6000KN P＝36.1MPa支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm______________________________________________________________________________________________________________推力344KN P＝28MPa拉力185KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa拉力61.3KN P＝28MPa数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm 支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa______________________________________________________________________________________________________________行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa拉力108KN行程465mm 侧推千斤顶数量3根缸径Φ63mm 柱径Φ45mm 推力99.7KN 拉力49.8KN 行程170mm______________________________________________________________________________________________________________ZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa工作阻力4400KN P＝35MPa支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa降柱力127KN工作阻力1100KN P＝35MPa数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa 数量2根护帮千斤顶缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa 数量3根前梁千斤顶缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa______________________________________________________________________________________________________________工作阻力585KN P＝38MPa数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa降柱力113.33KN P=28MPa工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa拉力168.28KN P=28MPa工作阻力584.67KN P=38MPa前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角______________________________________________________________________________________________________________向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa拉架力384KN P=28MPa侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa拉力38.15KN P=28MPa护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa______________________________________________________________________________________________________________支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂) 总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa______________________________________________________________________________________________________________重量t运输时外形尺寸约6929×1650×1800mm两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN数量2根侧推千斤顶型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm 杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm 杆径Φ85mm行程605mm推力466KN拉力207KN数量1根______________________________________________________________________________________________________________ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa数量2根侧推千斤顶______________________________________________________________________________________________________________缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°) 操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根。

ZZ9200/24/50支撑掩护式液压支架技术参数一、主要技术参数：1、形式：四柱四连杆支撑掩护式2、支撑高度：2.4-5.0m.3、支护宽度：1.66-1.86m4、中心距：1.75m5、初撑力：P=31.5MPa 7758KN6、工作阻力：P=37.35MPa 9200KN7、支护强度：平均 1.0MPa8、对底板比压：平均 2.12 MPa9、适应煤层倾角：小于等于30度10、运输外形尺寸：约7.7*1.66*2.4m11、质量：约34340Kg12、泵站压力：31.5MPa13、操作方式：本架二、顶梁组件技术参数：1、总重量：10053Kg2、顶梁：6511.16 Kg3、伸缩梁：1022.70 Kg4、护帮板I：507.07 Kg5、护帮板II：158.92 Kg6、顶梁左侧护板：570.55 Kg7、顶梁右侧护板：570.55 Kg8、外形尺寸：4984*1660*700mm，长是在伸缩梁缩到最小位置，护帮板都收起时的总长。

三、掩护梁组件技术参数：1、总重量：5934.7Kg2、掩护梁：4558.71Kg3、掩护梁左侧护板：531.88Kg4、掩护梁右侧护板：531.88Kg5、外形尺寸：2826*1660*1000mm四、四连杆机构：1、重量：左、右前连杆：853.7Kg 左、右后连杆：1190.7Kg2、尺寸：左、右前连杆：2090*320*317 左、右后连杆：1990*750*五、底座技术参数：1、总重量：6380.67Kg2、外形尺寸：3230*1540*1200mm，宽没有包括一端调低伸出部分。

六、千斤顶技术参数：1、立柱：双伸缩4根缸径：一级/二级φ280/φ200mm柱径：一级/二级φ260/φ185mm行程：一级/二级1400/1200mm重量：991.2Kg初撑力：P=31.5MPa 1939.5KN工作阻力：P=37.35/73.2MPa 2300KN2、推移千斤顶：1根缸径：φ200mm柱径：φ140mm行程：950mm重量：381.3Kg推力/拉力：P=31.5MPa 990/505KN3、抬底千斤顶：1根缸径：φ140mm柱径：φ105mm行程：215mm重量：74.9Kg推力/拉力：P=31.5MPa 485/212KN4、调低千斤顶：1根缸径：φ125mm柱径：φ85mm行程：250mm重量：66.14Kg推力/拉力：P=31.5MPa 387/208KN5、伸缩千斤顶：2根缸径：φ100mm柱径：φ70mm行程：900mm重量：86.04Kg推力/拉力：P=31.5MPa 247/126KN6、护帮千斤顶：一级/二级2/1根缸径：φ100mm柱径：φ70mm行程：一级/二级620/293mm重量：62.36/52.53Kg推力/拉力：P=31.5MPa 247/126KN工作阻力：P=37.0MPa 291KN7、侧推千斤顶：4根缸径：φ80mm柱径：φ60mm行程：200mm重量：19.77Kg推力/拉力：P=31.5MPa 158/69KN七、阀件技术参数：1、操纵阀：WHF(3)/ZCFD(8)，工作压力：31.5MPa，额定流量：400/125 L/min2、液控单向阀：立柱液控单向阀：FDY200/42，额定工作压力：42MPa，流量：200 L/min伸缩液控单向锁：BK2F1 调、抬底液控单向锁：YD-PK125/40 护帮液控双向锁：SSF43、安全阀：立柱：FAD-160 护帮：ZHYFIA4、进液截止阀、回液断路阀、过滤器：主进液球型截止阀：QJ25 主回液断路阀：HD25过滤器：GLQ25。

ZY9200／25／50D液压支架(郑州）总体型式两柱四连杆掩护式中心距1。

75m支撑高度 2.5-5。

0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36。

6MPa)支护强度1MPa对底板比压2。

51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1。

66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31。

5MPa)工作阻力4600KN（P＝36。

6MPa/69。

68MPa) 数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31。

5MPa）数量2根护帮千斤顶（一级）缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN(P＝31.5MPa)工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级）缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa)拉力69KN（P＝31。

5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31。

5MPa) 拉力69KN (P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）型式支撑掩护式支撑高度 2.4—5.0m支护宽度 1.65—1.85m初撑力7755KN （P＝31.5MPa）中心距1。

辽宁工程技术大学《采掘机械》综合训练题目：液压支架选型设计班级：矿电11-姓名：***师：***完成日期：2014/12/29综合训练任务书一、设计任务及要求(1) 根据所给原始数据进行液压支架选型的详细计算；(2) .编写综采工作面液压支架选型设计说明书；(3) 采煤设备与工作面综采设备配套关系图设计原始数据及条件：(1) 设计图纸（综采工作面设备配套关系图）(2) 设计说明书三、进度安排(参考)(1) 熟悉设计任务，收集相关资料(2) 拟定设计方案(3) 绘制图纸(4) 编写说明书(5) 整理及答辩四、成绩评定成绩：教师日期目录1液压支架选型的基本原则...................... - 1 - 2确定液压支架架型............................ - 1 - 2.1顶板分类（级）........................... - 1 - 2.2架型与支护强度初选....................... - 2 - 3主要参数计算和支架型号的确定 ................ - 2 - 3.1支架高度................................. - 2 - 3.2 支架主要结构确定 . (3)3.2.1顶梁长度 (3)3.2.2底座的宽度............................ - 5 -3.2.3支架中心距确定........................ - 5 -3.2.4支架移驾步距确定...................... - 5 - 3.3支护强度和工作阻力....................... - 5 - 3.4初撑力 (7)3.5移架阻力及推溜力 (7)3.6确定支架类型 (7)4性能验算.................................... - 8 - 4.1顶板支护形式 (8)4.2底板比压 (8)4.3工作阻力（支护强度）和初撑力的验算 (9)4.4顶板覆盖率 (9)4.5通风断面计算 (10)4.5.1按工作面温度计算风量................. - 11 -4.5.2经验供风............................. - 11 -4.5.3风速计算............................. - 14 - 5支架布置台数.. (11)6乳化液泵站的选型........................... - 11 - 6.1乳化液泵................................ - 14 -6.1.1泵站压力的确定....................... - 16 -6.1.2泵站流量确定......................... - 14 -6.1.3选择乳化液泵 (14)6.2乳化液泵的电机功率...................... - 11 - 6.3乳化液箱容积的验算...................... - 14 - 6.4乳化液.. (16)7设备的空间尺寸配套关系..................... - 11 - 参考文献 .................................... - 14 -1. 液压支架选型的基本原则⑴要顶得住，它的初撑力和工作阻力要适应直接顶和老顶岩层移动所产生的压力（包括二次来压），使控顶区的顶板下沉量限制到最小程度。

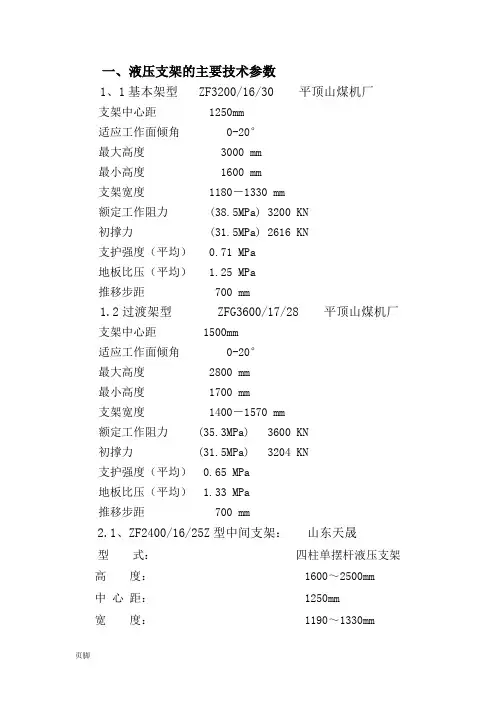

一、液压支架的主要技术参数1、1基本架型 ZF3200/16/30 平顶山煤机厂支架中心距 1250mm适应工作面倾角 0-20°最大高度 3000 mm最小高度 1600 mm支架宽度 1180－1330 mm额定工作阻力 (38.5MPa) 3200 KN初撑力 (31.5MPa) 2616 KN支护强度（平均） 0.71 MPa地板比压（平均） 1.25 MPa推移步距700 mm1.2过渡架型 ZFG3600/17/28 平顶山煤机厂支架中心距 1500mm适应工作面倾角 0-20°最大高度 2800 mm最小高度 1700 mm支架宽度 1400－1570 mm额定工作阻力 (35.3MPa) 3600 KN初撑力 (31.5MPa) 3204 KN支护强度（平均） 0.65 MPa地板比压（平均） 1.33 MPa推移步距 700 mm2.1、ZF2400/16/25Z型中间支架：山东天晟型式：四柱单摆杆液压支架高度： 1600～2500mm中心距： 1250mm宽度： 1190～1330mm工作阻力： 2400kN(p=39MPa)底板比压：(前端) 0.42～0.90MPa支护强度： 0.54～0.60Mpa移架步距： 600 mm重量： 7.9t泵站压力： 31.5MPa操作方式：本架手动控制2.2、ZFG2800/17.5/26Z型过渡液压支架：山东天晟型式：四柱单摆杆过渡液压支架高度： 1750～2600mm宽度： 1190～1330mm中心距： 1250mm初撑力： 2524kN(p=31.5MPa) 工作阻力： 2800kN(p=34.9MPa) 底板比压： 0.27～1.16 MPa支护强度： 0.57～0.65 MPa移架步距： 600 mm泵站压力： 31.5 MPa操作方式：本架手动控制支架重量： 10.5t3、ZF2400/16/25Z型中间支架：河北峰峰型式：四柱单摆杆液压支架高度： 1500～2300mm中心距： 1250mm宽度： 1220～1360mm工作阻力： 2000kN(p=39MPa) 底板比压：(前端) 1.2MPa支护强度： 0.48～0.544Mpa 移架步距： 600 mm重量： 6.59t泵站压力： 31.5MPa操作方式：本架手动控制二、采煤机技术参数1、机型：MG250/600-AWD型交流变频电牵引采煤机适应采高范围： 1800～3500㎜适应工作面倾角： 0～35°适应煤质硬度： f≤4总功率： 600 kw截割电机功率(kw)： 2×250 kw牵引电机功率(kw)： 2×40 kw泵站功率： 20 kw牵引力： 550～325kN牵引速度： 0～8.3～13.9m/min 截深： 630 mm滚筒直径： 1600mm最大机面高度： 1300mm供电电压： 1140kv2、机型：MG150/350-WD型交流变频电牵引采煤机总功率：2×150+2×30+5.5=365.5KW。

ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）数量2根配套设备采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa 工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa 数量2根护帮千斤顶缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa 数量3根前梁千斤顶缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa 支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa 拉力242KN P＝28MPa 数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa 拉力42.8KN P＝28MPa 数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN数量2根侧推千斤顶型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa 数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa 拉力47KN P＝31.5MPa 数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa 工作阻力5000KN P＝36.6MPa 支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm。

ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：125mm杆径：70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa 工作阻力261KN P＝32MPa 数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm 支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa 拉力360KN P＝31.5 MPa 行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂) 总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa拉力54.95KN P=28MPa ZZ4000／12／24液压支架(淮南机械公司潘集机厂) 总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa 支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm 杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm 杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂) 总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa 拉力410KN P＝31.5MPa 数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa 拉力47KN P＝31.5MPa 数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安) 总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级342mm二级299mm工作阻力2500KN P＝40.6MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力625KN P＝35MPa拉力337KN P＝35MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量3根ZY3200／9／18液压支架(淮南机械公司潘集机厂) 型式掩护式支撑高度0.9-1.8m支架宽度 1.43-1.60m支架中心距 1.5m支护强度0.52MPa对地比压 1.14MPa工作阻力3200KN初撑力2620KN移架步距0.7m操作方式本架操作系统压力28MPa适应倾角≤35°伸缩梁行程0.7m重量9.63t胶管主进液4D-32-32主回液2-38-10支架进液4D-19-46支架回液4D-19-46其它3-13-322-10-40厂家ISP橡胶制品有限公（沈阳橡四）阀件操纵阀DHC/GZC2/+1（南方）进液三通QJ19/31.5D（南方）回液三通QJ19/38（南方）液控单向阀YDF42/200（东风）安全阀DFA-31.5（东风）型式反四连杆结构放顶煤支撑高度 1.7-2.7m支护宽度 1.43-1.60m中心距 1.5m初撑力3516.8KN P＝28MPa工作阻力4000KN P＝31.5MPa支护强度平均0.57-0.63 MPa对底板比压平均1.24MPa适应倾角≤15°操作方式本架最小外形尺寸5000×1420×1600mm缸径Φ200mm柱径Φ185mm行程985mm初撑力879.2KN P＝28MPa 工作阻力1000KN P＝31.5MPa缸径Φ160mm杆径Φ95mm行程700mm推力562.9KN P＝28MPa 拉力364.5KN P＝28MPa缸径Φ140mm杆径Φ105mm行程340mm初撑力431KN P＝28MPa工作阻力900KN P＝35.4MPa缸径Φ80mm杆径Φ60mm行程800mm推力140.7KN P＝28MPa 拉力61KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa缸径Φ100mm杆径Φ70mm行程700mm推力220KN P＝28MPa拉力112KN P＝28MPa缸径Φ110mm杆径Φ85mm行程900mm推力266.1KN P＝28MPa拉力107.2KN P＝28MPa数量1根ZFHG5100/18/28综放过渡支架(淮南机械公司潘集机总体支架高度1800~2800mm支架支护宽度1430~1600mm中心距1500mm额定初撑力4596KN P=31.4MPa额定工作阻力5100KN P=34.45MPa平均支护强度0.65MPa对底板平均比压0.91MPa重量21.6t操纵方式本架操作前立柱缸径Φ200mm柱径Φ170mm行程1000mm初撑力986KN P＝31.4MPa 工作阻力1112KN P＝35.45MPa 数量2根后立柱缸径Φ230mm柱径Φ210mm行程900mm初撑力1304KN P＝31.4MPa 工作阻力1472KN P＝35.45MPa缸径Φ180mm杆径Φ90mm行程650mm推力799KN P＝31.4MPa 拉力599KN P＝31.4MPa缸径Φ80mm杆径Φ45mm行程700mm推力158KN P＝31.4MPa拉力108KN P＝31.4MPa缸径Φ63mm杆径Φ45mm行程170mm推力99.7KN P＝31.4MPa拉力49.8KN P＝31.4MPa缸径Φ160mm杆径Φ105mm行程160mm工作阻力800KN P＝39.8MPa缸径Φ125mm杆径Φ85mm行程800mm推力385KN P＝31.4MPa拉力207KN P＝31.4MPa数量1根ZFS4000／17／28综放支架(淮南机械公司潘集机厂) 总体型式正四连杆结构放顶煤支撑高度 1.7-2.8m支护宽度 1.43-1.60m中心距 1.5m初撑力3518.6 KN P＝28MPa 工作阻力4000KN P＝31.8MPa 支护强度平均0.63 MPa对底板比压平均1.39MPa支护面积 6.42m2适应倾角≤15°操作方式本架最小外形尺寸 6.00×1.43×1.7m立柱缸径Φ200mm柱径Φ185mm行程1100mm初撑力879.6KN P＝28MPa 工作阻力1000KN P＝31.8MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力565KN P＝28MPa拉力320.5KN P＝28MPa 数量1根尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力563KN P＝28MPa工作阻力704KN P＝35MPa拉力364.5KN P＝28MPa。

ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力 4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量 1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机 7LS6输送机 SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力 2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机 MG800/1880-WDMGTY750/1715-3.3D输送机 SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力 2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机 MG650/1510-WD输送机 SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa 工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均 0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m 操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮 P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机 MG610/1400-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）采煤机 MG300/700-WD 输送机 SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量 1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m 拆除前梁约4.68×1.43×2.1m 操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa 数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 M Pa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 M Pa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa工作阻力1000KN P＝31.83MPa数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa 拉力242KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa 拉力42.8KN P＝28MPa 数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距 920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶 (进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m 立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa 工作阻力5000KN P＝36.6MPa 支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力 P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力 P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力 P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量 4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩。

ZY9200／25／50D液压支架（郑州)总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5—5.0m支护宽度 1.66-1。

86m初撑力7916KN （P＝31。

5MPa）工作阻力9200KN（P＝36。

6MPa) 支护强度1MPa对底板比压2。

51MPa适应煤层倾角≤15°运输外形尺寸约7。

56×1。

66×2。

5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31。

5MPa）工作阻力4600KN(P＝36。

6MPa/69.68MPa) 数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN(P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN(P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31。

5MPa）拉力126KN（P＝31。

5MPa) 数量2根护帮千斤顶(一级）缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa)拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa)数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa)拉力69KN（P＝31.5MPa)工作阻力166KN（P＝33.0MPa)数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN(P＝31。

5MPa)拉力69KN (P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ—1000/1400ZZ 9200／24／50液压支架(沈阳天安、郑州、平阳)型式支撑掩护式支撑高度2。

4—5.0m支护宽度1。

ZY系列掩护式液压支架支架特点：支架结构简单，操作方便，升降架调整方便，适用于顶板较为破碎，随采随冒，老顶周期来压不明显的顶板条件。

产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZY2800/13/28 1.3-2.8 2800 0.68-0.76 1.1-1.8 700ZY3800/16/32 1.6-3.2 3800 0.65 1.4 700ZY4000/13/28 1.3-2.8 4000 0.58-0.67 1.57-2.35 700ZY5000/13/27 1.3-2.7 5000 0.77-0.85 0.9-1.8 700ZY6700/20/40 2.0-4.0. 6700 1.06-1.09 1.6-2.85 900ZY9000/24/50 2.4-5.0 9000 1.08-1.1 1.6-2.8 900ZY13000/30/65 3.0-6.5 13000 1.12-1.15 1.8-2.9 900ZF系列放顶煤式液压支架支撑稳定，放煤口连续，背脊损失少，放煤效果好，对厚煤层开采，设备投入小，性价比高。

适用于煤层中等硬度以下，节理、裂隙发育明显或良好的厚煤层。

产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZF3200/16.5/25 1.65-2.5 3200 0.68-0.76 1.1-1.8 700ZF3800/17/28 1.7-2.8 3800 0.65-0.67 0.9-1.8 700ZF5000/17/32 1.7-3.2 5000 0.79-0.82 1.2-1.8 700ZF6400/17.5/28 1.75-2.8 6400 0.94-0.96 平均2.5 700ZF8000/17/32 1.7-3.2 8000 1.09-1.12 1.3-1.8 900ZF9200/22/32 2.2-3.2 9200 1.07-1.09 1.15-1.17 900ZF11000/20/38 2.0-3.8 11000 1.11 平局2.98 900ZF15000/23/43 2.3-4.3 15000 1.46 2.48-3.26 900超前端头锚固系列液压支架主要技术参数产品型号支架高度(m) 工作阻力(KN) 支护强度(Mpa) 底板比压(Mpa) 推移步距(mm)ZTC30000/28/50 2.8-5.0 30000 0.556 平均1.66 900ZTZ20000/28/50 2.8-5.0 2000 0.53 平均1.3 900ZTC13000/24/36 2.4-3.6 13000 0.47 平均2.4 900ZTZ13800/24/36 2.4-3.6 13800 0.57 平均2.6 900ZTC10200/19/33 1.9-3.3 10200 0.48 平均1.6 900ZTZ10200/19/33 1.9-3.3 10200 0.39 平均1.3 900ZTC24000/25/56 2.5-5.6 24000 0.46 平均1.33 900ZTZ8000/25/56 2.5-5.6 8000 0.42 平均0.77 900ZTH6870/25/56 2.5-5.6 6870 0.68 平均1.46 900ZTC30000/25/50 2.5-5.0 30000 0.58 平均1.66 900ZTZ20000/25/50 2.5-5.0 20000 0.53 平均1.3 900ZTH6600/25/50 2.5-5.0 6600 0.62 平均1.46 900ZTC39200/23/42 2.3-4.2 39200 0.47 平均1.3 900ZTZ25000/23/42 2.3-4.2 25000 0.81 平均1.5 900综采液压支架系列公司生产的ZZ2600/06/12、ZY3200/7.5/16、ZY2800/8.5/19、ZY3200/09/20薄煤层掩护式液压支架，以及ZY3000/12/26、ZY5000/13/27、ZY3200/15/36、 ZY6700/20/40 掩护式液压支架适用于一次采全高工作面，工作面采高正常范围为:1.1-3.8m，适应煤层倾角不大于45º; 制造的ZF6400/17/32、ZF9200/22/32、ZF15000/23/43型放顶煤支架适用于4~12米厚煤层、煤层倾角不大于30º;公司还制造ZC2600/14/22B矸石充填液压支架，公司可根据客户的实际需求，设计、制造满足用户需求的液压支架。

一、工作环境2、设备选型2#煤层综采工作面液压支架：根据工作面地质条件支架选用ZY6000/25/50D型支架，中心距1.75m。

二、技术规格及特点1、中部液压支架：ZY6000/25/50D型两柱掩护式液压支架1.1 支架技术特征参数：型式：两柱掩护式高度：（最低～最高） 2500mm-5000mm宽度：（最小～最大） 1660mm-1860mm中心距： 1750mm初撑力：（P=31.5MPa） 5064KN工作阻力：（P=37.3Pa） 6000KN平均比压： 1.5-1.6 MPa支护强度： 0.72-0.77Pa移架步距 800mm泵站压力： 31.5 MPa操作方式：电液控制支架重量：约26吨1.2立柱、千斤顶主要技术参数1.2.1立柱：数量： 2根型式：双伸缩立柱外缸径： 377立柱内缸径： 320/230立柱杆径： 290/210初撑力：（P=31.5MPa） 2532 KN工作阻力：（P=37.3MPa） 3000 KN1.2.2推移千斤顶：型式普通双作用缸径/柱径 180/120行程 900推溜力/拉架力（P=31.5MPa） 445KN/801KN1.2.3平衡千斤顶数量： 1根型式普通双作用缸径/柱径 200/140推力/拉力（P=31.5MPa） 988 KN /504 KN 工作阻力（推力/拉力）（P=37.3MPa） 1171 KN /597 KN 1.2.4一级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 125/85推力/拉力（P=31.5MPa）） 386 KN /208 KN 工作阻力（推力）（P=38MPa） 466 KN1.2.5二级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN工作阻力（推力）（P=38MPa） 190 KN1.2.6侧推千斤顶数量： 4根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN行程 200mm1.2.7抬底千斤顶：型式内进液缸径/柱径 125/90推力（P=31.5MPa） 387 KN2、支架的结构特点2.1 ZY6000/25/50D两柱掩护式液压支架：结构总图2.2 支架适应于俯采、仰采的工作面，工作面沿走向倾角±10°，工作面倾角小于15°°2.3移架有效步距800mm2.4 支架前端设有抬底装置，支架设置双行人通道。

综采液压支架选型及参数确定、前言包源煤矿位于包头市石拐区煤田内。

原为当地一座年产30万吨的小煤矿，采煤方法为房柱采煤法。

煤炭资源整合后，产能将扩大到120万吨/年，采用综合机械化采煤方法。

根据该矿煤层埋藏浅的特点，设计了综采支架的选型和参数。

2、地质概况矿井主要煤层为中、下侏罗统延安组6-2煤层。

煤层平均埋深约120m，厚度3~6.2m，平均4.1m，倾角0~1°。

煤层顶板以上30m至底板以下20m范围内的岩石主要为深灰色砂质泥岩，其次为粉砂岩。

煤层顶部和底部泥岩的天然抗压强度小于30MPa，为软岩，软化系数小于0.19，在水中有崩解和破坏。

吸水状态下的岩石强度为自然状态下的1/3~1/5。

该煤层顶底板岩石稳定性差，属于典型的浅埋煤层。

3、浅埋深煤层顶板来压特点浅埋煤层和深埋煤层可分为两种类型。

A类：基岩较薄、松散载荷层厚度较大的浅埋煤层。

其破顶形式为整体切割，易发生顶板台阶下沉。

主顶板为单关键层结构煤层。

这种厚松散浅埋煤层称为典型浅埋煤层。

对于厚度大、松散载荷层厚度小的浅-深煤层，地压显现规律介于普通工作面和浅-深煤层工作面之间，表现为两组关键层，台阶下沉较小。

可称为近浅埋煤层。

东胜煤田属于B型浅埋深煤层。

浅埋深煤层工作面的主要矿压特征是老顶破断运动直接波及地表。

顶板不易形成稳定的结构。

来压存在明显动载现象。

4.框架选型依据架型选择必须考虑支架的相关尺寸、结构特征，支护性能必须与煤层地质条件、矿压显现规律以及工作面配套设备相适应。

①煤层地质条件：根据部颁标准mt553-1996煤层顶底板分类标准，该煤层直接顶为i类，基本顶为ⅱ类，底板为ⅱ类。

②矿压显现规律：矿压特征是老顶破断运动直接波及地表．顶板不易形成稳定的结构，压力较大，来压存在明显动载现象。

③工作顶板岩层基本为冒落带和裂隙带。

b类型：基岩面配套设备型号及参数(见表1)。

表1工作面配套设备型号及参数通过对上述因素的分析，结合东胜煤田其他矿井支架的使用情况，认为框架式支架采用双柱掩护式、四杆机构和整体刚性顶板梁液压支架。
