【天加空调维修】中央空调PAC2000恒温恒湿机控制器操作手册

恒温恒湿箱的使用方法恒温恒湿箱操作规程恒温恒湿箱的使用方法恒温恒湿试验机购买回来后的*要务不是立刻投入使用，而是首先应参照说明书相关产品介绍及注意事项进行学习，对设备具备确定程度的了解与谙习。

那么设备在使用中到底应注意哪些问题呢？1、为避开恒温恒湿试验机发生机器故障，请供应额定电压范围内的电源。

为了防止触电或产生误动作和故障，在安装和接线结束之前，请不要接通电源。

2、接线必需正确，确定要进行接地。

不接地可能造成触电、错误动作事故、显示不正常或测量有较大误差。

3、设备在运转中，进行修改设定、信号输出、启动、停止等操作之前，应充分地考虑安全性，错误的操作会使工作设备损坏或发生故障。

4、设备内部零件有确定的寿命期限，为持续安全地使用本仪表，请定期进行保养和维护。

报废本产品时，请以工业垃圾处理。

恒温恒湿试验机在工作中请尽量不要打开试验箱门，高温时打开可能会对操作人员造成烫伤，低温时打开可能会对工作人员造成冻伤，并且可能造成蒸发器结冰，影响制冷效果。

若确定要打开，请做好确定的防护工作，禁止擅自拆卸、加工、改造或修理恒温恒湿机，否则会有产生异常动作、触电或火灾的不安全。

正确使用恒温恒湿箱延长寿命的基本步骤恒温恒湿箱适用于航空航天、电子电工、汽车摩托车、质检计量、科研单位、高等院校、企事业单位、各种电子元气件等产品的零部件及材料在高温、低温、恒温及湿热环境下贮存和使用时的适应性试验，检测其各性能指标，是产品模拟环境试验必备的检测设备。

正确使用恒温恒湿箱延长寿命的基本步骤如下：1、恒温恒湿箱湿球测试布之更换，测试布约三个月更换一次。

2、湿球水位之检查与调整，湿球的精准性水位大约保持六分满即可3、检查超温保护器，超温保护之设定上限值加20℃～30℃，当升温超过超温保护器时，恒温恒湿箱将自动停止运行。

超温警示灯亮但风扇仍运转，若长时间运转及无人看管，运转前请务必的确检查超温保护器，是否设定妥当［湿球超温保护器之设定为120℃］。

中央空调操作规程引言概述：中央空调是现代建筑中常见的空调系统，它能够为整个建筑提供舒适的温度和空气质量。

为了正确、高效地操作中央空调系统，我们需要遵循一些操作规程。

本文将详细介绍中央空调操作规程的五个部分，包括系统启动与关闭、温度设定、风速调节、空气质量控制和定期维护。

一、系统启动与关闭1.1 系统启动：1.1.1 检查电源：确保中央空调系统的电源正常连接，没有断电或电源线路故障。

1.1.2 启动主机：按照操作手册上的指示，依次启动主机设备，包括冷却水泵、冷却塔等。

1.1.3 检查工作状态：观察中央空调系统的工作状态，包括主机设备是否正常运行、压力是否稳定等。

1.2 系统关闭：1.2.1 关闭主机：按照操作手册上的指示，依次关闭主机设备，包括冷却水泵、冷却塔等。

1.2.2 断开电源：将中央空调系统的电源断开，确保安全。

1.3 注意事项：1.3.1 启动与关闭时间：遵循启动与关闭的时间规定，以免影响其他系统的正常运行。

1.3.2 检查设备状态：在启动与关闭过程中，及时观察设备状态，如有异常应及时报修。

二、温度设定2.1 设定温度范围：根据实际需求和舒适度要求，设定合适的温度范围。

2.2 温度调节方式：根据中央空调系统的控制方式，选择合适的温度调节方式，如手动或自动调节。

2.3 温度调节注意事项：避免频繁调节温度，以免影响系统的工作效率和能耗。

三、风速调节3.1 风速选择：根据需要调节空调送风的风速，选择合适的风速档位。

3.2 风向调节：根据需要调节空调送风的方向，使空气均匀分布。

3.3 风速调节注意事项：避免将送风口直接对准人体，以免引起不适。

四、空气质量控制4.1 滤网清洁：定期清洁中央空调系统的滤网，保持空气质量良好。

4.2 定期消毒：定期对中央空调系统进行消毒处理，防止细菌滋生。

4.3 注意室内空气流通：保持室内空气流通，避免空气污染。

五、定期维护5.1 定期检查：定期请专业人员对中央空调系统进行检查，确保设备正常运行。

恒温恒湿屋顶空调维护说明书江苏江平空调净化设备有限公司ﻬ一、空气处理段各功能段介绍各种规格的空调机组都有以下多种功能,可供设计单位和用户按需要进行组合选用，同时,可根据用户需要进行非标空调机组设计和制造...(1）新回风混合段新回风口位置按设计要求可分别在端部、顶部或左右各侧面设置,如与本样本不一致时,提供具体开口位置。

在新回风口上可配装调节阀,执行机构有手动、电动或气动三种型式,由用户任选。

..（2)过滤段有初、中效过滤两种，配有菱形袋式，四峰袋式，滤料用优质涤纶无纺布，并采用过滤器快速装拆机构，压差显示及报警装置...(３）新排风段（也称平顶分风混合段)本段箱体内设有一次回风阀,阀门前后的箱顶各设一排风口和新风口,并配调节阀，其功能是:当有回风机时,供空调机排出部分回风，使新风与一次回风按要求比例混合；当过渡季节采用直流系统时,应关闭一次回风阀，全开排风阀和新风阀。

风阀可配装手动、电动或气动执行机构，由用户任选。

..(4）中间段（检修段)本段起过渡段的连接和机组内部检修照明用。

在过滤段前,表冷段、加热段、消声段前后均须设中间段.（5)二次回风段连接二次回风管用的中间段,顶部可设调节阀门,配有手动、电动或气动调节机构,由用户任选，此段也可合并于送风机段中. .(6）表冷段表冷器采用四、六、八排管的铜管串铝箔的结构,铝箔为双翻边波纹边形式，大弯管热交换器减少６0％焊接弯头，提高了热交换效率,先进的机械涨管形式保证了热交换器的接触性能。

..(7）加热段内设一、二、四排管的钢管绕钢片式或铜管串铝箔式高效热交换器，热媒采用蒸汽或热水。

（8）淋水段有单级二排和单级三排两种形式，该段配有流线型ＡBS阻燃玻璃钢均风板和挡水板，喷咀采用新型节能喷咀，同时根据用户要求，可采用玻璃钢水池和不锈钢水池。

由于该段采用了双层面板和双层门的结构，不但防止了喷淋段水滴外渗空调器壁板的现象，而且外形美观...(９）送(回)风机段a。

恒温恒湿空调技术手册恒温恒湿空调技术手册1：引言1.1 简介1.2 目的1.3 读者对象1.4 范围2：恒温恒湿空调的工作原理2.1 温度控制原理2.2 湿度控制原理2.3 空调系统组成2.4 控制方式3：设计与安装3.1 选型原则3.2 空调系统布局3.3 空调设备安装指导3.4 风管设计与布置3.5 控制系统配置与安装4：运维与维护4.1 启动与停机操作4.2 定期维护与清洁4.3 故障排除与维修4.4 检测与监控5：节能与环保5.1 空调系统节能技术5.2 恒温恒湿调节的环保优势 5.3 环境管理与废气处理6：安全与规范6.1 安全注意事项6.2 相关法规要求6.3 补贴与优惠政策7：应用案例与市场前景7.1 典型应用案例分析7.2 市场需求与前景展望附件：1：设备选型表2：设备安装示意图3：设备维护保养记录表4：故障排除步骤流程图本文所涉及的法律名词及注释：1：温度控制 - 通过调整传感器检测到的温度来维持设定的温度范围。

2：湿度控制 - 通过调整加湿器和除湿器的工作来维持设定的湿度范围。

3：空调系统 - 由冷却装置、空气处理部件和控制系统组成的设备。

4：控制方式 - 可通过手动或自动方式控制空调系统的工作。

5：风管设计 - 用于分发和回收空气的管道系统。

6：启动与停机操作 - 空调系统的开关和关闭步骤。

7：定期维护与清洁 - 对空调设备进行定期保养和清洁以确保正常运行。

8：故障排除与维修 - 检测和修复空调设备故障的步骤。

9：环境管理与废气处理 - 空调系统对环境的管理和处理方式。

10：安全注意事项 - 使用空调设备时需要注意的安全事项。

11：相关法规要求 - 与空调设备使用相关的法律法规要求。

中央空调操作规程1. 引言中央空调操作规程旨在规范中央空调系统的运行和操作，确保其安全、高效运行，提供舒适的室内环境。

本文将详细介绍中央空调的操作规程，包括开机、调节温度、调节湿度、定时开关机、清洁和维护等内容。

2. 开机操作2.1 检查电源和电气连接是否正常。

2.2 打开主电源开关，确保电源供应正常。

2.3 打开中央空调主机开关，等待系统启动。

2.4 检查中央空调主机运行是否正常，包括压缩机、风机和水泵等设备的运行状态。

3. 调节温度3.1 打开温度调节面板，选择所需的温度。

3.2 根据需要，调节风速和风向，以达到舒适的室内温度。

3.3 定期检查室内温度，根据需要进行温度调节。

4. 调节湿度4.1 打开湿度调节面板，选择所需的湿度。

4.2 根据需要，调节湿度控制器，以达到舒适的室内湿度。

4.3 定期检查室内湿度，根据需要进行湿度调节。

5. 定时开关机5.1 打开定时开关机面板。

5.2 设置定时开关机的时间和模式，如每天定时开关机、工作日定时开关机等。

5.3 定期检查定时开关机设置，确保其准确性和有效性。

6. 清洁和维护6.1 定期清洁中央空调滤网，保持其通畅。

6.2 定期清洁中央空调室外机，保持其散热效果。

6.3 定期检查中央空调系统的管道和阀门，确保其正常运行。

6.4 定期检查冷却水和冷却剂的质量和水位，确保其正常循环和使用。

6.5 定期检查中央空调控制系统的运行情况，确保其稳定和可靠。

7. 安全注意事项7.1 操作人员必须具备相关的操作技能和知识，严禁非专业人员操作。

7.2 在操作中央空调系统时，应注意避免触碰电气元件和高温部件，以防触电和烫伤。

7.3 在操作中央空调系统时，应注意避免过度调节温度和湿度，以免造成能源浪费和不适感。

7.4 定期进行安全检查和维护，确保中央空调系统的安全运行。

8. 总结中央空调操作规程是确保中央空调系统安全、高效运行的重要依据。

通过遵守本规程，操作人员可以正确、有效地操作中央空调系统，提供舒适的室内环境。

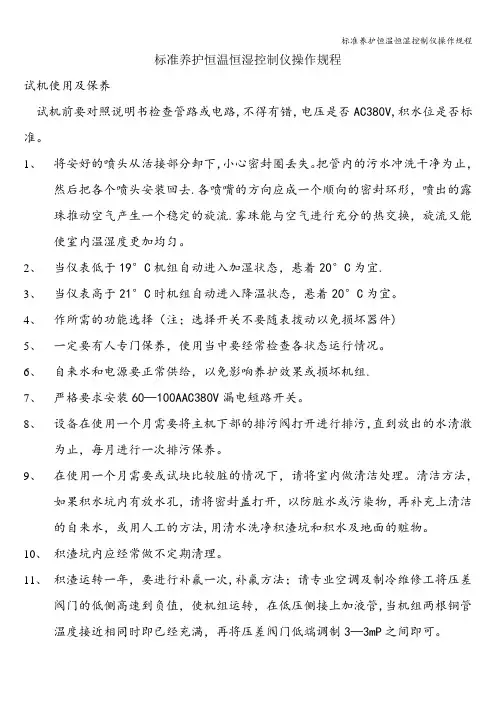

标准养护恒温恒湿控制仪操作规程
标准养护恒温恒湿控制仪操作规程
试机使用及保养
试机前要对照说明书检查管路或电路,不得有错，电压是否AC380V,积水位是否标准。

1、将安好的喷头从活接部分卸下，小心密封圈丢失。

把管内的污水冲洗干净为止，
然后把各个喷头安装回去.各喷嘴的方向应成一个顺向的密封环形，喷出的露珠推动空气产生一个稳定的旋流.雾珠能与空气进行充分的热交换，旋流又能使室内温湿度更加均匀。

2、当仪表低于19°C机组自动进入加湿状态，悬着20°C为宜.
3、当仪表高于21°C时机组自动进入降温状态，悬着20°C为宜。

4、作所需的功能选择（注；选择开关不要随表拨动以免损坏器件)
5、一定要有人专门保养，使用当中要经常检查各状态运行情况。

6、自来水和电源要正常供给，以免影响养护效果或损坏机组.
7、严格要求安装60—100AAC380V漏电短路开关。

8、设备在使用一个月需要将主机下部的排污阀打开进行排污，直到放出的水清澈
为止，每月进行一次排污保养。

9、在使用一个月需要或试块比较脏的情况下，请将室内做清洁处理。

清洁方法，
如果积水坑内有放水孔，请将密封盖打开，以防脏水或污染物，再补充上清洁的自来水，或用人工的方法,用清水洗净积渣坑和积水及地面的赃物。

10、积渣坑内应经常做不定期清理。

11、积渣运转一年，要进行补氟一次,补氟方法；请专业空调及制冷维修工将压差
阀门的低侧高速到负值，使机组运转，在低压侧接上加液管,当机组两根铜管温度接近相同时即已经充满，再将压差阀门低端调制3—3mP之间即可。

中央空调操作规程一、目的与适合范围本操作规程的目的是确保中央空调系统能够安全、高效地运行，提供舒适的室内环境。

适合范围包括所有安装了中央空调系统的建造物，如办公楼、商场、酒店等。

二、中央空调系统的组成1. 主机系统：包括冷却水机组、冷冻机组等，负责制冷和供冷。

2. 配管系统：包括冷却水管道、冷凝水管道等，负责输送冷却介质和排放冷凝水。

3. 空气处理系统：包括送风机、回风机、过滤器等，负责处理空气并将冷/热空气送至各个房间。

4. 控制系统：包括温度控制器、湿度控制器等，负责监测和调节中央空调系统的运行状态。

三、操作流程1. 启动中央空调系统a. 检查主机系统的电源和供水情况，确保正常运行。

b. 检查配管系统的冷却介质和冷凝水排放情况，确保畅通。

c. 检查空气处理系统的送风和回风机的运行情况，确保正常。

d. 检查控制系统的温度和湿度控制器的设置，根据需要进行调整。

e. 启动主机系统，待系统运行稳定后，逐步启动其他系统。

2. 调节温度和湿度a. 根据需要调节控制系统的温度和湿度设定值。

b. 监测室内温度和湿度，如有需要，可进行进一步调整。

c. 定期清洁和更换空气处理系统中的过滤器，确保空气质量良好。

3. 日常维护a. 定期检查主机系统的电源和供水情况，如有异常及时处理。

b. 定期清洁和维护配管系统，确保冷却介质和冷凝水的正常流动。

c. 定期清洁和维护空气处理系统，确保送风和回风机的正常运行。

d. 定期检查控制系统的温度和湿度控制器，确保准确可靠。

四、安全注意事项1. 操作人员应熟悉中央空调系统的基本原理和操作流程，严禁未经培训的人员擅自操作。

2. 操作人员应佩戴个人防护装备，如手套、护目镜等，确保安全操作。

3. 操作过程中应注意观察系统运行状态，如发现异常情况应及时报告并采取相应措施。

4. 禁止将易燃、易爆物品放置在中央空调系统附近，以免引起火灾或者爆炸。

五、紧急情况处理1. 火灾：即将关闭中央空调系统的电源，并按照消防预案进行疏散和灭火。

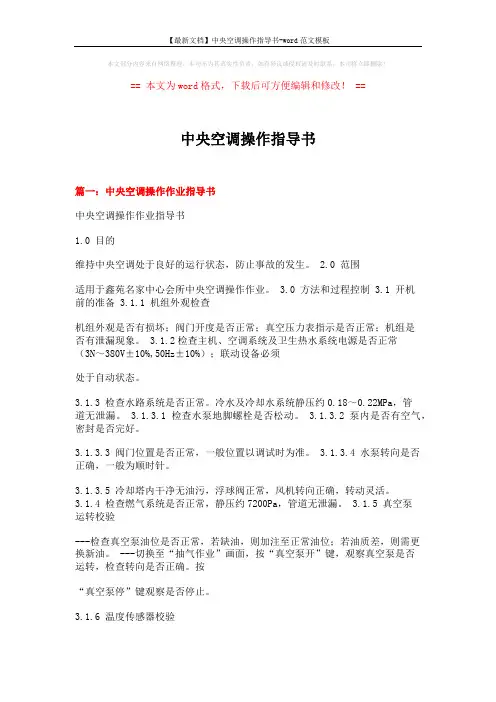

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中央空调操作指导书篇一：中央空调操作作业指导书中央空调操作作业指导书1.0 目的维持中央空调处于良好的运行状态，防止事故的发生。

2.0 范围适用于鑫苑名家中心会所中央空调操作作业。

3.0 方法和过程控制 3.1 开机前的准备 3.1.1 机组外观检查机组外观是否有损坏；阀门开度是否正常；真空压力表指示是否正常；机组是否有泄漏现象。

3.1.2检查主机、空调系统及卫生热水系统电源是否正常（3N～380V±10%,50Hz±10%）；联动设备必须处于自动状态。

3.1.3 检查水路系统是否正常。

冷水及冷却水系统静压约0.18～0.22MPa，管道无泄漏。

3.1.3.1 检查水泵地脚螺栓是否松动。

3.1.3.2 泵内是否有空气，密封是否完好。

3.1.3.3 阀门位置是否正常，一般位置以调试时为准。

3.1.3.4 水泵转向是否正确，一般为顺时针。

3.1.3.5 冷却塔内干净无油污，浮球阀正常，风机转向正确，转动灵活。

3.1.4 检查燃气系统是否正常，静压约7200Pa，管道无泄漏。

3.1.5 真空泵运转校验---检查真空泵油位是否正常，若缺油，则加注至正常油位；若油质差，则需更换新油。

---切换至“抽气作业”画面，按“真空泵开”键，观察真空泵是否运转，检查转向是否正确。

按“真空泵停”键观察是否停止。

3.1.6 温度传感器校验---将触摸式操作屏画面切换至“半自动控制”制冷画面，记录画面中各项显示温度。

---用精密温度计测出各温度，并与画面之相应温度比较。

---在触摸式操作屏上进行温度补偿，使画面各温度与实际值完全吻合。

3.1.7 冷温水流量信号检查---选中“自动制冷（主机）”画面。

---在机房配电屏上启动冷温水泵。

---待冷温水系统运行正常后，检查信号灯。

可编程恒温恒湿控制器操作手册目录1 安全指示(注意)事项 (1)2 操作与设定 (2)2.1 基本运行流程图 (2)2.2 参数(PARAMETER)设定方法 (3)2.2.1 设定键及设定值的有效性 (4)2.2.2 设定值输入方法 (4)3. 运行状态设定 (5)3.1 主画面 (5)3.2 定值(FIX)运行 (6)3.2.1 定值(FIX)停止画面 (6)3.2.2 定值(FIX)运行第1画面 (8)3.2.3 定值(FIX)运行第2画面 (9)3.2.4 定值(FIX)运行第3画面 (10)3.2.5 定值(FIX)试验结束画面 (11)3.3 程式(PROGRAM)运行 (12)3.3.1 程式(PROGRAM)停止画面 (12)3.3.2 程式(PROGRAM)运行第1画面 (13)3.3.3 程式(PROGRAM)运行第2画面 (14)3.3.4 程式(PROGRAM)运行第3画面 (15)3.3.5 程式(PROGRAM)试验结束画面 (16)4. 运行相关操作设定 (17)4.1操作设置第一画面 (17)4.2操作设置第二画面 (17)4.3锁定设置 (18)5. 程式组设定 (19)5.1 程式编辑设定 (20)5.2程式循環设定 (24)5.3 档案管理 (25)5.4 周期设置 (26)5.5 待机设置 (27)5.6 实验名称设定 (28)6. 历史曲线 (29)7 画面显示设定 (30)7.1 画面显示设定 (30)7.2 DI 故障发生记录查看 (31)8 时间设定 (32)9 通信故障 (33)1 安全指示(注意)事项非常感谢您购买本公司恒温·恒湿程式控制器。

本操作说明书叙述本产品操作方法如下。

(A) 请将本操作说明书提供给最终使用人员，放在随时可查阅的地方，以便随时查阅。

(B) 请仔细阅读本操作说明书之后再使用本产品。

(C) 本操作说明书详细说明了产品的各种功能，对操作说明书以外的事项不予保证。

恒温恒湿空调使用标准操作规程恒温恒湿空调是一种能够保持恒定温度和湿度的空调设备，它在许多场合中被广泛使用，如实验室、医院、电子设备房间等。

为了确保恒温恒湿空调的正常运行和使用安全，制定一套标准操作规程是必要的。

本文将详细介绍恒温恒湿空调使用的标准操作规程。

1. 恒温恒湿空调的开机操作a. 在开机之前，确保空调设备的电源已经接通，并检查设备是否正常工作。

b. 打开空调设备的控制面板，将温度和湿度设定值调整到所需的目标值。

c. 按下开机按钮，启动恒温恒湿空调。

2. 恒温恒湿空调的调节操作a. 温度调节：根据需要，通过控制面板上的温度调节按钮，逐步调整温度设定值。

调整后，空调将自动调节温度以达到设定值。

b. 湿度调节：根据需要，通过控制面板上的湿度调节按钮，逐步调整湿度设定值。

调整后，空调将自动调节湿度以达到设定值。

3. 恒温恒湿空调的运行模式选择a. 自动模式：在自动模式下，恒温恒湿空调将根据环境条件自动调节温度和湿度，以保持设定值。

b. 手动模式：在手动模式下，用户可以根据需要手动调整温度和湿度设定值。

空调将根据设定值进行调节。

4. 恒温恒湿空调的停机操作a. 在停机之前，先将温度和湿度设定值调整到合适的范围，以免影响其他设备或者使用者的舒适度。

b. 按下停机按钮，住手恒温恒湿空调的运行。

c. 关闭空调设备的电源。

5. 恒温恒湿空调的维护和保养a. 定期清洁：定期清洁恒温恒湿空调的滤网和换热器，以确保空气流通畅通，并防止灰尘和污垢堆积。

b. 定期检查：定期检查恒温恒湿空调的各项功能是否正常，如温度和湿度传感器、风扇、压缩机等。

c. 维修和更换：如果发现设备浮现故障或者损坏，应及时联系专业维修人员进行维修或者更换。

6. 恒温恒湿空调的安全注意事项a. 禁止随意更改设备的温度和湿度设定值，以免影响设备的正常运行。

b. 禁止在设备周围堆放易燃物品或者阻挡空气流通口，以防止火灾和设备过热。

c. 在使用过程中，如发现设备异常噪音、异味或者其他异常情况，应即将停机并联系维修人员进行检查。

类别：操作标准编号：HK-SOP-EO-603恒温恒湿型单元空调机使用标准操作规程版号：A1起草人：年月日审核人：年月日批准人：年月日生效日期：年月日发放部门：现授权下列部门拥有并执行本标准（复印数4份）副总经理1份、质量管理部2份、储运中心1份设备动力部1份1、目的为确保操作规范，正确使用恒温恒湿型单元空调机，特制定本规程，。

2、适用范围适用于恒温恒湿型单元空调机的使用。

3、职责由库管员负责组织实施并执行。

4、内容4．1 开关机空调机接通电源后，按一下ON /OFF(开/关)键盘，键盘内绿灯亮，空调机开 机。

再按一下此键，键内绿灯灭，空调机停机。

4．2设置4．2．1 EMNU （菜单）键 按下此键，屏幕显示时间 日期回风温度 回风湿度停机工作状态送风机除湿 制冷 加热 加湿量11公斤/小时设定值温度湿度报警实测数值送风温度报警说明：（1）若控制器没有安装时钟板，则该行空白。

（2）该处显示的字符有：Unit On 、Unit Off 及ALARM 。

其中UnitOn 表示空调机正处于运行状态；Unit Off 表示空调机正处于停机状态；ALARM 。

表示空调机当前有故障发生（下同）。

（3） 当字符前的方框为实心时，表示空调机当前正处于工作状态。

其中Fan 表示送风机；Dehumid.表示除湿；Cool 表示制冷；Heat 表示制热。

Humid.表示加湿，后面数字表示加湿器当前实际加湿量。

（4） 该屏上的设定值只作显示用，不能设定。

若要改变空调机的设定值 请参看后面的SET （设定）键菜单。

（5） 当空调机上装有送风温度探头时，该屏菜单才会显示出来。

4．2．2 MAINL （检修）键输入维修口令口令正确此菜单专供工程人员对空调机进行检修所用，请勿对其作任何操作或修改。

4．2．3 I/O （输入/输出）键[3-1]按下此键，屏幕显示数字量输入 1．加湿器水位 闭合 2．室内整机温度过高 闭合 3．压缩机一号低压保护 断开按下DOWN 键，屏幕按顺序显示数字量输入4．加热器电流过载 闭合 5．压缩机二号低压保护 断开 6．送风机电流过载 断开数字量输入接点7．送风机风压过低 闭合 8．遥控开关 闭合 9．客户自设报警 闭合数字量输入点状态10．冷凝水泵水流开关 闭合 11．压缩机1过流/高压 闭合 12．压缩机2过流/高压 闭合数字量输出点状态O=关 C=开启 （1……13）关关关关关关关关关关关关关关数字量输出点状态1．送风机 关闭 2．压缩机二号 关闭数字量输出点状态4．加湿器电源 关闭 5．进水电磁阀 关闭 6．排水电磁阀 关闭数字量输出点状态7．系统二液管电磁阀 关闭 8．加热器二号 关闭数字量输出点状态 3．压缩机二号 关闭 7． 系统二液管电磁阀 关闭 10．系统一液管电磁阀 关闭数字量输出点状态 9．系统一除湿电磁阀 关闭 2．系统二除湿电磁阀 关闭数字量输出点状态11．总报警 关闭 12．加热器一 关闭13．压缩机一 关闭加湿器更换容器： 否 型 号： 运行状况：加湿器加湿器电源 关闭 进水阀 关闭 排水阀 关闭加湿器水位： 开 导电率：加湿器 量度电流： 目标电流： 正常电流：说明：本列菜单中的数据为空调机的运行参数，只作显示用，不能修改。

恒温恒湿控制器操作手册PAC2000前 言PAC2000通用恒温恒湿控制器是与恒温恒湿空气处理机组、单元式恒温恒湿空调机等配套的专用控制器，为正确使用PAC2000系统，在启动和操作空调器之前请仔细阅读本手册内容并注意高亮度显示文本。

读 者该操作手册为有一定的空调背景的技术人员、安装人员、设备调试人员。

获取更多资料微信搜索蓝领星球一 、 概述PAC2000 主要特点● 在机组动力满足要求和适当的环境下，温度控制精度可达到±0.50C ，湿度控制精度可达到 ±5%RH 的高精度控制。

● 标准配置为最大四个制冷系统、三组电加热或电动执行器，一组加湿器。

也可根据用户要求进行其他配置的设计。

● 两行液晶背光中文界面显示，最大汉字20字符，英文40字符 ● 通过面板上的9个键操作控制器 ● 单键开/停机，密码保护 ● 适时显示环境温度、湿度 ● 适时显示设备状态 ● 故障自动报警和显示 ● 定时启停机功能键盘功能● 操作面板布置料微信搜索蓝领星球●键功能F1键：启动/停止键F2键：显示环境温度，湿度F3键：显示设备状态F4键：参数设置F8(SHIFT+F4):故障列表ENTER键：写入新数据和确认信息SHIFT键：信搜索蓝领星球快速操作表获此表为标准型控制器操作指南，现场操作可能存在显示顺序上分歧，属正常。

二、操作步骤2.1．上电初始显示刚上电时，顺序出现如下显示延时数秒延时数秒， 显示主菜单2.2．如何启动机组如无故障，在任何窗口下，按一下F1键，机组开始启动，顺序出现如下显示：延时数秒，如无故障如出现故障，则显示故障信息，详细请参阅2.7 故障信息获资料索蓝领星球2.3．如何停止机组机组在运行状态，在任何窗口下，按一下F1键，机组开始顺序停止各运行设备，出现如下显示：停机时间（3-7 分钟）取决于当前设备的运行状态（当按了F1键停机后，会立即停止电加热和电加湿，然后根据判断周期逐次卸载压缩机，最后延时至风机自静时间到）。

天加风冷空调箱式恒温恒湿机安装操作手册型号说明天加风冷空调箱式恒温恒湿机型号编制如下：室内机TAHXTMHX特征代码H—卧式V—立式C—吊顶式设计序号A、B、C．．．．．．．规格宽度模数，每模100mm规格高度模数，每模100mm风冷空调箱式恒温恒湿机室内机TAHX箱板厚度为25mmTMHX箱板厚度为35mmTBHX箱板厚度为50mm例：TAHX 0918BH箱板厚度25mm、高9模，宽18模，卧式机组外形高=高度模数*100+T+底座高，外形宽=宽度模数*100+T。

TAHX系列T=50，TMHX系列T=70，TBHX系列T=100；当机组总高模数大于等于25或宽度模数大于25时，底座高100mm；其余底座高80mm。

室外机冷凝风扇调速仪，没有用N表示机组内有压缩机，没有用N表示设计序号A、B、C……规格50、100……风冷空调箱式恒温恒湿机室外机八. 使用及维护保养定期进行机组运行状态检查，对机组进行长期而有效的维护和保养，机组的运行可靠性和使用寿命都将得到很大的提高。

1.定期(建议每月两次)检查机组过滤网积尘情况,装有压差检测装置的用户，当终阻力到达规定值时,应及时清洗或更换过滤器.天加公司建议终阻力取值为:过滤效率规格建议终阻力(Pa)G3(初效) 100-200G4(初效) 150-250F5-F6(中效) 250-300F7-F8(高中效) 300-400F9-F11(亚高效) 400-450高效与甚高效 400-6002.机组开始运行一个星期后,应重新调整皮带的松紧,以后每运行三个月应作一次例行检查。

3.由于过滤网的阻挡，热交器的清洗周期可以较长。

在热交器需清洗时，可用一个尼龙刷刷洗盘管的翅片。

刷洗前可先用真空吸尘器清理。

如有压缩空气，可以使用高压空气或喷嘴清洗盘管。

4.室外机组的维修和保养通常情况下，室外机组只需每季度检查，清洗一次热交器外表面。

然而，如果机器是安装在油、烟物、灰尘较多的地方，则热交器必须由专业的空调技术人员进行经常清洗，以确保充分的热交换和正常运行，否则机器的寿命就会降低。

恒温恒湿全自动控制仪操作规程第一部分：概述1.1 目的本操作规程旨在规范恒温恒湿全自动控制仪的操作程序，确保设备能够安全、稳定、高效地运行。

1.2 适用范围本操作规程适用于使用恒温恒湿全自动控制仪的操作人员。

1.3 定义1.3.1 恒温恒湿全自动控制仪：指能够同时控制温度和湿度，实现恒温恒湿环境的设备。

1.3.2 操作人员：指对恒温恒湿全自动控制仪进行操作的人员。

1.4 缩略语1.4.1 RH：相对湿度1.5 参考文献无第二部分：操作程序2.1 设备准备2.1.1 检查设备是否完好，如有损坏或异常情况，应及时报告维修人员。

2.1.2 检查设备是否通电正常，确认电源线连接牢固。

2.1.3 检查仪表、控制器是否显示正常，如有异常应进行修复或更换。

2.2 设备启动2.2.1 按照设备的启动顺序依次打开电源开关、冷却装置开关、加热装置开关、加湿装置开关。

2.2.2 启动后，设备将开始自动控制温度和湿度。

2.3 设备操作2.3.1 设定温度和湿度：根据实际需要，通过仪表或控制器设定所需的温度和湿度。

2.3.2 温度和湿度调节：根据实际情况，通过仪表或控制器调节已设定的温度和湿度。

2.3.3 温度和湿度监测：定期监测设备内的温度和湿度，确保符合设定要求。

2.3.4 故障处理：如发生设备故障或异常情况，应立即停止设备运行，并及时报告维修人员。

2.4 设备停止运行2.4.1 根据实际情况，决定是否停止设备运行。

2.4.2 按照设备的停止顺序依次关闭加湿装置开关、加热装置开关、冷却装置开关、电源开关。

2.4.3 停止运行后，设备处于待机状态。

第三部分：安全注意事项3.1 操作人员必须熟悉设备的结构和性能，遵守操作规程。

3.2 操作人员必须定期检查设备的电源线是否损坏或老化，及时更换。

3.3 操作人员在操作设备时，应注意避免手部和身体的接触与设备，以免造成伤害。

3.4 对于不熟悉操作设备的人员，不得擅自操作设备，必须经过培训后方可操作设备。

天加风管机手操器说明书
天加风管机手操器操作方法
1、开关机：把拨动开关拨动到ON位置，手操器开机；把开关拨动到OFF位置，手操器关机。

2、工作模式设定：把拨动开关拨动到COOL位置，手操器设定为制冷模式；把拨动开关拨动到HEAF位置，手操器设定为制热模式。

3、温度设定：机械式手操器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。

4、风速设定：把开关拨动到LOW位置；手操器设定为低档风速；把开关拨动到WED位置，手操器设定为中档风速；把开关拨动到High 位置，手操器设定为高档风速。

恒温恒湿洁净空调机使用说明
1 接通电源，使控制器进入运行状态，PLC运行指示灯亮。

2按“状态”键查看当前机组的运行状态，通过按动“开/关”键切换机组的开关。

3机组进入运行状态后，按“设定”键进入参数设定状态。

4按动“△”/“▽”键选择对机组温湿度、控制精度、温湿度校准等相关参数进行设定，每次该项参数设定完毕必须按“确认”
键进行确认。

5当参数设定完毕，按“设定”键退出参数设定状态，机组按设定参数运行。

6机组运行中通过“状态”键和“输入检测”、“输出执行”键查看、了解机组运行情况。

7运行完毕，按“开/关”键，机组进入停机状态。

8注意事项：
8.1 当机组出现故障时，控制系统会给予报警，同时采取相应的保护
措施，此时可通过按“故障查询”键查询故障信息。

8.2 对出现故障报警信息，必须在排除故障后按“确认”键对故障进
行复位，消除当前报警，使机组恢复正常运行。

9 故障分析与排除：
制冷剂过少
压缩机阀门出故障
制冷失效（压缩机不能启动）温度设定值高于回风温度
作响，
压缩机缺相启动。
