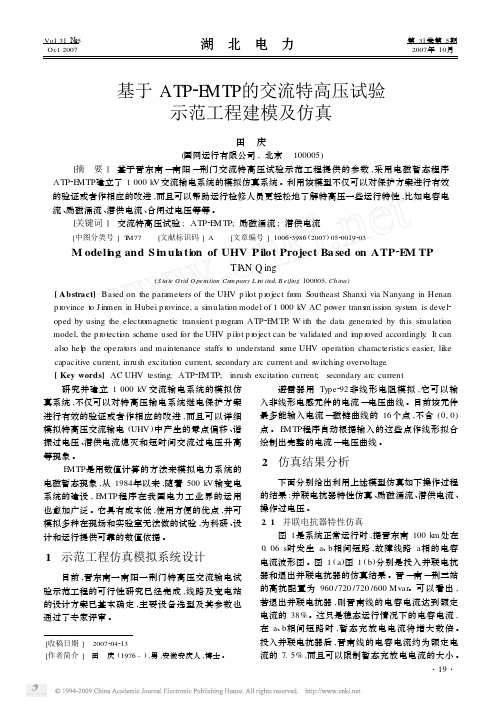

基于ATP2E MTP的交流特高压试验示范工程建模及仿真田 庆(国网运行有限公司,北京 100005) [摘 要] 基于晋东南—南阳—荆门交流特高压试验示范工程提供的参数,采用电磁暂态程序ATP2E MTP建立了1000k V交流输电系统的模拟仿真系统。
利用该模型不仅可以对保护方案进行有效的验证或者作相应的改进,而且可以帮助运行检修人员更轻松地了解特高压一些运行特性,比如电容电流、励磁涌流、潜供电流、合闸过电压等等。
[关键词] 交流特高压试验;ATP2E MTP;励磁涌流;潜供电流 [中图分类号]T M77 [文献标识码]A [文章编号]100623986(2007)0520019203M odeli n g and S i m ul a ti on of UHV P ilot Project Ba sed on ATP2E M TPTI A N Q ing(S tate Grid O peration Co m pany L i m ited,B eijing100005,China)[Abstract]Based on the para meters of the UHV p il ot p r oject fr om Southeast Shanxi via Nanyang in Henan p r ovince t o J in men in Hubei p r ovince,a si m ulati on model of1000kV AC power trans m issi on syste m is devel2 oped by using the electr omagnetic transient p r ogra m ATP2E MTP.W ith the data generated by this si m ulati on model,the p r otecti on sche me used f or the UHV p il ot p r oject can be validated and i m p r oved accordingly.It can als o hel p the operat ors and maintenance staffs t o understand s ome UHV operati on characteristics easier,like capacitive current,inrush excitati on current,secondary arc current and s witching overvoltage.[Key words]AC UHV testing;ATP2E MTP;inrush excitati on current;secondary arc current 研究并建立1000k V交流输电系统的模拟仿真系统,不仅可以对特高压输电系统继电保护方案进行有效的验证或者作相应的改进,而且可以详细模拟特高压交流输电(UHV)中产生的零点偏移、谐振过电压、潜供电流熄灭和短时间交流过电压升高等现象。
基于ATP-EMTP的变电站故障仿真发布时间：2021-06-22T09:41:38.663Z 来源：《基层建设》2021年第8期作者：王二辉[导读] 摘要：电力系统中，经常会出现一些故障，比如说：单相、多相短路或断线。
身份证号码：4111221989****XXXX 摘要：电力系统中，经常会出现一些故障，比如说：单相、多相短路或断线。
在系统中，变电站承担着传输电压、电流以及对其进行变换和分配的作用，一旦变电站中发生相关的故障事故，就将对其余部分产生巨大的影响，所以变电站在系统中具有非常重要的作用。
关键词：110KV变电站；ATP-EMTP仿真；雷电过电压；单相短路接地；线路空载过电压当发生故障时，线路上的电压和电流都是在一个极其短暂的时间内发生剧烈的变化，如果用传统的方法进行相关的计算、分析，那将是非常繁琐和困难的，基于上述的问题，目前，对电力系统进行仿真就显得异常重要。
电力系统仿真软件就是在此基础上开发出来的，可以对系统的暂态进行实时的分析，得到对应的电压和电流的变化情况。
在众多的仿真软件中，选择性电磁暂态程序（ATP-EMTP）就是这样的一种软件，它具有模拟复杂电力系统的功能，并且提供强大的元件模型库。
电磁暂态与电力电子仿真研究开发的大型软件包，可模拟多相电力系统的电磁、机电和控制系统的暂态特性。
主要用于电力系统电磁暂态分析、超/特高压输电系统过电压和绝缘配合、各种电力电子装置－包括高压直流输电系统应用研究。
本文将利用ATP-EMTP对变电站相关的故障进行研究，文中首先建立110kV变电站标准仿真模型，讨论并设置了标准电路模型的计算参数，然后基于ATP-EMTP仿真软件对变电站的雷电过电压、负荷侧单相短路接地、线路空载过电压进行相关的研究，通过仿真图形得到相关结论。
1 引言1.1 论文研究背景目前，由于社会对能源需求越来越迫切，从而导致了我们周围的电力系统也在不断的发展和完善，从规模上讲也在不断庞大起来，电力系统的运行也变得越发复杂。
基于ＡＴＰ－ＥＭＴＰ仿真的变压器内部故障分析收稿日期：２０２０－１１－２８作者简介：陈正宇（１９７８－），高级工程师，研究方向为高电压技术。
陈正宇，崔 婷，安昌萍（国网重庆市电力公司电力科学研究院，重庆４０１１２３）摘 要：针对近期发生的一起１１０ｋＶ三绕组主变差动保护动作的故障案例，根据现场检查情况，主变常规试验结果，故障短路电流、电压录波图形，故障主变解体检查，初步分析了雷电流沿线路入侵变电站后，短路电流的热、力效应引起主变中、低压侧线圈绝缘击穿的过程，还原了电流、电压故障录波过程。
建立主变仿真模型，并通过变压器内部过电压仿真结果验证了故障发展过程及故障原因分析的正确性。
针对主变故障发生的具体原因，提出了在主变中压侧线圈调压方式、线路及变电站防雷方面的解决措施。
关键词：短路电流；线圈变形；雷击中图分类号：ＴＭ４１ 文献标识码：Ａ 文章编号：１００８ ８０３２（２０２１）０１ ０９ ０５ 电力变压器是电力系统最重要的变电设备，电能在发电厂需经升压变压器实现电压从低压－高压的转换，再接入高压输电线路传输至变电站，经降压变压器实现电压从高压－低压的变换，后经高压线路或电缆接入配电网和用户。
当前１１０ｋＶ降压变压器容量多为３１．５～６３ＭＶＡ，一座１１０ｋＶ降压变电站通常配置２台１１０ｋＶ降压变压器，中、低压侧分别带两段母线分列运行。
变压器若发生故障，将对供电可靠性和系统安全稳定运行带来严重的威胁，同时大容量的变压器也是十分昂贵的设备，因此应根据变压器容量等级和重要程度装设性能良好、动作可靠的继电保护装置。
差动保护是电力变压器的主保护，多为纵联差动保护，用于反映电力变压器引出线、套管及内部短路故障的继电保护手段，具有安全可靠性高、灵敏度高、动作迅速的特点。
差动保护动作后，需瞬时动作于断开变压器各侧断路器，相当于将变压器隔离并退出运行，待检查、维修并验证后方可再投入运行。
鉴于差动保护动作具有灵敏性、瞬时性、高可靠等优点，差动保护必须配置稳定、可靠的继电保护故障录波及分析软件，其中故障录波数据也为电力变压器的故障分析提供了技术支持。
基于ATP的220kV同塔双回交流输电路的感应电仿真分析王首伟;王璐燕【摘要】以某220kV同塔双回交流输电线路为例,研究分析了多种工况下停运线路的感应电压.并利用ATP-EMTP建立仿真模型,得出各种工况下的感应电值；通过对仿真结果的分析可以看出大多数220kV的感应电压值已经超过了人体能承受的电压的安全值,对人身安全构成威胁,故在电力施工作业时须严格遵守安全作业规程.【期刊名称】《电气开关》【年(卷),期】2012(050)005【总页数】4页(P82-84,88)【关键词】220kV同塔双回交流输电线路;感应电压ATP仿真;安全防护【作者】王首伟;王璐燕【作者单位】当阳市供电公司,湖北当阳444100;江苏智方建设工程有限公司,上海200000【正文语种】中文【中图分类】TM711 引言为节省输电线路走廊占地面积，220kV输电线路大多采用同塔双回的运行方式，由于电磁耦合的原因，其中一回运行，一回停运时，运行线路将会对停运线路产生感应电压和感应电流，当线路感应电压和感应电流过大时，将会对检修作业人员的安全构成威胁[1－3]。
2009年1月，广西电网公司某供电局在进行110kV线路作业时就曾发生一起感应电击死亡事故。
因此研究分析同塔多回输电线路在交叉、跨越、近距离平行、绝缘避雷线作业以及同塔多回线路等复杂情况下的线路感应电具有重要意义，对确保线路人员的作业安全具有重要的意义。
为确定出220kV同塔双回输电线路的感应电压值，进一步分析影响线路感应电的各种因素，找到更合理的感应电防护办法，以耦合较为严重的某220kV同塔双回线路参考模型，利用ATPdraw仿真软件进行了仿真计算和分析。
2 同塔双回交流线路的感应电压和感应电流原理分析典型的同塔双回输电线路的感应电压和感应电流原理图如图 1[4]所示。
CAa、CBa、CCa和 MAa、MBa、MCa分别为运行线路 A、B、C三相与检修线路a相之间的单位长度互电容和互电感，Ca0和L分别为检修线路a相单位长度对地电容和电感，l为线路长度，运行线路各项运行电压和运行电流分别为 UA、UB、UC 和 IA、IB、IC。
基于ATP-EMTP的高压交流海底电缆并网的暂态现象的研究及仿真李建威【摘要】在过去的几十年里海上风力发电技术发展得非常迅速,因此将一个海上风力发电机和海岸变电站联系起来的稳定可靠的输电系统是必需的.对于离海岸线距离较近的海上风力发电场(一般在60 km以内)高压交流输电系统是比较好的选择,无论是在经济上还是技术层面.但是由于海底电缆自身的高电容特性,导致了高压交流海底电缆的电磁暂态效应不同于传统的架空线,例如,更高的合闸过电压问题.文章对由于海底高压交流电缆的应用而引起的暂态问题进行了深入的研究,并且对接入高压直流电缆所带来的暂态现象应用ATPDraw进行了仿真,最后针对所研究的暂态现象提出了相应的解决方法,仿真结果显示暂态现象得到了有效的缓解.【期刊名称】《华北电力技术》【年(卷),期】2014(000)004【总页数】6页(P20-24,34)【关键词】电磁暂态;高压交流输电;合闸过电压;ATPDraw【作者】李建威【作者单位】巴斯大学,英国巴斯【正文语种】中文【中图分类】TM7130 引言我国第十二个五年计划体现，利用风能发电将是“十二五”期间国家重点支持的领域，风力发电场是重要的战略新兴产业，并且“十二五”对能源产业进行了规划，非化石能源将占11.4%。
比较了各种可再生能源，无论是在技术还是经济层面海上风力发电都值得推广:比较稳定的海上风力保证了风机的稳定输出;风力发电机远离城市不会产生所谓的视觉和噪音污染;海上风力发电场不用考虑城市占地的投入等等。
海上风力发电场的发展离不开稳定可靠的输电系统，连接风力发电机和海岸上的变电站。
但是高压交流电缆与传统的架空线有着不同的电力特性，并且考虑到海水的低电阻率特性，当电缆接入电网是会产生更加复杂的暂态现象，如:更高的过电压，过零点丢失等。
因此为了应用高压交流电缆将海上风电场产生的电能安全地传输到海岸变电站，这些暂态现象就需要充分研究并找到相应的缓解策略。
基于ATP-EMTP的中压配电网消谐措施仿真研究作者：任亚军万信涛来源：《科技创业月刊》 2015年第10期任亚军１万信涛２（１广东省电网公司广东广州５１０６３０２武汉大学电气工程学院湖北武汉４３００７０）摘要：文章在ＡＴＰ－ＥＭＴＰ平台上搭建了１０ｋＶ中性点不接地系统等效仿真模型，以单相接地故障消失作为激发条件，模拟系统对地电容和铁芯参数匹配时激发铁磁谐振，并对各种消谐措施进行仿真分析，对其消谐效果进行比较，得出各自的优缺点，并为实际工程中消谐措施的选择提供参考。
关键词：铁磁谐振；消谐措施；ＡＴＰ－ＥＭＴＰ；中压配电网中图分类号：TM77文献标识码：Ａｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６６５－２２７２．２０１5．10．０47我国的中压配电网大多为中性点不接地运行方式，为了监测变电站母线对地电压和继电保护，通常需在其配电母线上装接电磁式电压互感器（ＰｏｔｅｎｔｉａｌＴｒａｎｓｆｏｒｍｅｒ简称ＰＴ），其一次绕组星形连接且中性点直接接地。
正常运行时，三相基本平衡，中性点的位移电压很小。
但在进行某些切换操作或接地故障消失后，由于ＰＴ励磁电感的非线性特性，会造成铁芯饱和，励磁电感下降，与线路对地电容形成谐振回路，从而出现高幅值、长时间的铁磁谐振过电压。
由于系统参数及外界激发条件的不同，可能引起分频、基频、高频谐振过电压，损坏电气设备，导致事故的发生和扩大，甚至造成系统瓦解、危及人身安全。
因此，鉴于铁磁谐振现象的频繁发生以及对保证电力系统供电可靠性的需要，深入研究铁磁谐振过电压产生、发展的机理和限制措施，深入认识铁磁谐振和研究各抑制措施的优缺点，具有较强的理论价值和工程应用价值。
这不仅可以减少其对电气设备、系统的危害，减少事故造成的经济损失和人员伤亡，还能提高电力系统的安全性、稳定性，而且有助于进一步提高电力系统自动化水平，朝着智能电网的方向发展。
1 现存的抑制铁磁谐振的措施1．１改变系统参数，破坏谐振条件（１）采用励磁特性较好的ＰＴ或采用电容式电压互感器（ＣＶＴ）。
