应用接近开关常见问题

接近开关工作原理一、概述接近开关是一种常用的传感器，它能够检测物体的接近或离开，并将信号转化为电信号输出。

本文将详细介绍接近开关的工作原理、分类、应用领域以及常见故障排除方法。

二、工作原理接近开关的工作原理基于不同的物理原理，主要包括磁性、电容、感应和光电效应等。

1. 磁性接近开关磁性接近开关利用物体对磁场的干扰来检测物体的接近或离开。

当物体靠近磁性接近开关时，磁场被干扰，导致接近开关输出信号。

常见的磁性接近开关有磁簧开关和霍尔效应开关。

2. 电容接近开关电容接近开关通过测量物体与传感器之间的电容变化来检测物体的接近或离开。

当物体靠近电容接近开关时，电容变化，从而触发开关输出信号。

3. 感应接近开关感应接近开关利用物体对感应电磁场的干扰来检测物体的接近或离开。

当物体靠近感应接近开关时，感应电磁场发生变化，导致开关输出信号。

4. 光电接近开关光电接近开关通过发射光束并检测光束的反射或被遮挡来检测物体的接近或离开。

当物体靠近光电接近开关时，光束被遮挡或反射，从而触发开关输出信号。

三、分类根据接近开关的工作原理和结构形式，可以将接近开关分为以下几种常见类型：1. 磁性接近开关磁性接近开关包括磁簧开关和霍尔效应开关。

磁簧开关通常由一个磁簧和一个触点组成，当磁簧受到外部磁场的影响时，触点闭合或断开。

霍尔效应开关则利用霍尔元件的磁敏特性，当有磁场作用于霍尔元件时，输出信号发生变化。

2. 电容接近开关电容接近开关通过测量物体与传感器之间的电容变化来检测物体的接近或离开。

根据电容变化的原理，电容接近开关又可分为静电式和电感式两种类型。

3. 感应接近开关感应接近开关利用物体对感应电磁场的干扰来检测物体的接近或离开。

感应接近开关通常由高频振荡电路和感应线圈组成，当物体靠近感应线圈时，感应电磁场发生变化，触发开关输出信号。

4. 光电接近开关光电接近开关通过发射光束并检测光束的反射或被遮挡来检测物体的接近或离开。

光电接近开关通常由发光器、接收器和信号处理电路组成，当光束被遮挡或反射发生变化时，触发开关输出信号。

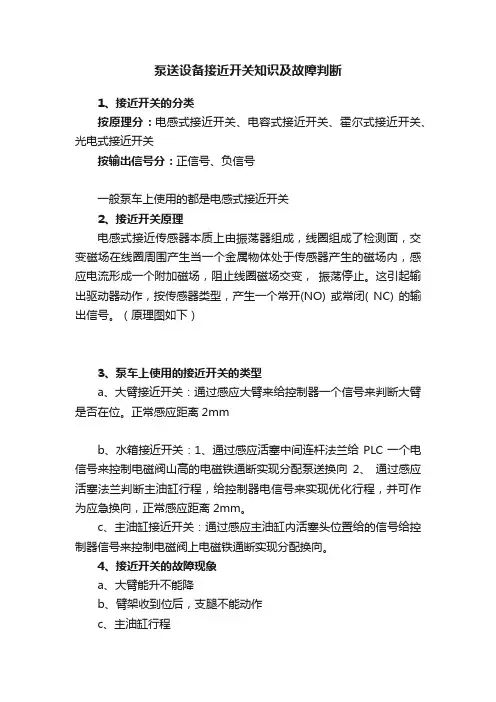

泵送设备接近开关知识及故障判断
1、接近开关的分类
按原理分：电感式接近开关、电容式接近开关、霍尔式接近开关、光电式接近开关
按输出信号分：正信号、负信号
一般泵车上使用的都是电感式接近开关
2、接近开关原理
电感式接近传感器本质上由振荡器组成，线圈组成了检测面，交变磁场在线圈周围产生当一个金属物体处于传感器产生的磁场内，感应电流形成一个附加磁场，阻止线圈磁场交变，振荡停止。

这引起输出驱动器动作，按传感器类型，产生一个常开(NO) 或常闭( NC) 的输出信号。

（原理图如下）
3、泵车上使用的接近开关的类型
a、大臂接近开关：通过感应大臂来给控制器一个信号来判断大臂是否在位。

正常感应距离2mm
b、水箱接近开关：1、通过感应活塞中间连杆法兰给PLC一个电信号来控制电磁阀山高的电磁铁通断实现分配泵送换向2、通过感应活塞法兰判断主油缸行程，给控制器电信号来实现优化行程，并可作为应急换向，正常感应距离2mm。

c、主油缸接近开关：通过感应主油缸内活塞头位置给的信号给控制器信号来控制电磁阀上电磁铁通断实现分配换向。

4、接近开关的故障现象
a、大臂能升不能降
b、臂架收到位后，支腿不能动作
c、主油缸行程
d、电控换向无法换向
5、故障判断方法和步骤
先检查一下看指示灯有没有亮，检查接线头是否有松动，测量接近开关的电源电压（棕色与蓝色线的电压），测量接近开关的信号电压，找个新的直接替换。

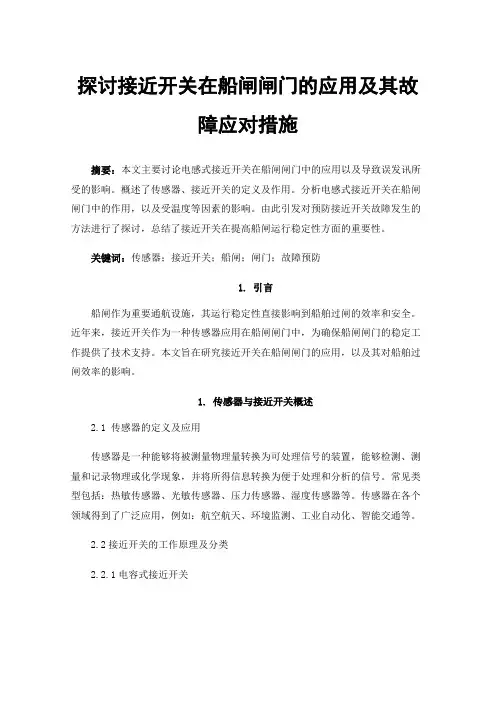

探讨接近开关在船闸闸门的应用及其故障应对措施摘要：本文主要讨论电感式接近开关在船闸闸门中的应用以及导致误发讯所受的影响。

概述了传感器、接近开关的定义及作用。

分析电感式接近开关在船闸闸门中的作用，以及受温度等因素的影响。

由此引发对预防接近开关故障发生的方法进行了探讨，总结了接近开关在提高船闸运行稳定性方面的重要性。

关键词：传感器；接近开关；船闸；闸门；故障预防1.引言船闸作为重要通航设施，其运行稳定性直接影响到船舶过闸的效率和安全。

近年来，接近开关作为一种传感器应用在船闸闸门中，为确保船闸闸门的稳定工作提供了技术支持。

本文旨在研究接近开关在船闸闸门的应用，以及其对船舶过闸效率的影响。

1.传感器与接近开关概述2.1 传感器的定义及应用传感器是一种能够将被测量物理量转换为可处理信号的装置，能够检测、测量和记录物理或化学现象，并将所得信息转换为便于处理和分析的信号。

常见类型包括：热敏传感器、光敏传感器、压力传感器、湿度传感器等。

传感器在各个领域得到了广泛应用，例如：航空航天、环境监测、工业自动化、智能交通等。

2.2接近开关的工作原理及分类2.2.1电容式接近开关电容式接近开关是基于电容效应工作的，当被测物体接近传感器表面时，会改变传感器与物体之间的电容值。

电容式接近开关主要适用于检测金属和非金属物体，具有较高的灵敏度和良好的抗干扰性能。

2.2.2电感式接近开关电感式接近开关是基于电磁感应原理工作的，主要有电感线圈、电容以及晶体管等电气元器件组成的振荡电路。

当金属物体接近传感器时，会改变其线圈内的磁场，从而引起感应电流的变化。

电感式接近开关主要适用于检测金属物体，具有较高的稳定性和可靠性，为本文主要讨论的接近开关类型。

2.2.3霍尔效应接近开关霍尔效应接近开关是基于霍尔效应工作的，当磁性物体接近传感器时，会改变传感器内部的磁场分布，从而引起霍尔电压的变化。

霍尔效应接近开关主要适用于检测磁性物体，具有较高的灵敏度和抗干扰性能。

电容式接近开关为什么会损坏？
电容式接近开关的损坏原因有以下几点：
1.灰尘、污物等外来物质进入接近开关内部，使开关失去灵敏度甚至不能正常开关。

因此，我们应该经常清理接近开关周围的环境，保持其清洁。

2.使用电容式接近开关时，由于在其工作过程中需要受到外界物体的干扰，在某些情况下会产生电磁干扰或静电干扰，导致其失灵或损坏。

因此，我们应该尽量避免其受到干扰并增加其防护措施。

3.电容式接近开关内部的电容器或电路元件老化，也会导致开关失灵或损坏。

因此，我们应该定期进行开关的维护和检查，及时更换老化的元件。

4.超负荷操作也是电容式接近开关损坏的一个重要原因。

当开关经常承受超过其额定负荷的电流或电压时，其内部元件将很快损坏。

因此，我们应该合理选择适当的电容式接近开关，并按照其额定负荷在使用过程中进行正确的操作。

如果电感式接近开关出现故障，可以尝试以下几个解决方法：
1. **检查供电**：首先确认电感式接近开关的供电是否正常，检查电源连接是否松动或断开。

如果发现电源有问题，修复或更换电源。

2. **清洁接近开关**：有时候，电感式接近开关可能因为积尘、污染物或其他杂物影响灵敏度或导致误动作。

使用无碱性清洁剂轻轻清洁开关表面，并确保没有杂物进入开关内部。

3. **调整设置**：如果接近开关的工作距离或灵敏度需要调整，可以查阅接近开关的操作手册或技术规格表以了解相关设置步骤。

根据需要，进行适当的调整。

4. **更换电感式接近开关**：如果经过检查和调整后仍无法解决故障，可能需要考虑更换电感式接近开关。

故障可能是由内部元件损坏引起的，此时更换为新的接近开关可能是最好的解决方案。

在进行任何维修或更换工作之前，请确保断开电源，并根据安全操作规程进行操作。

如果您不具备相关技能或经验，建议寻求专业人士的帮助来修复电感式接近开关的故障。

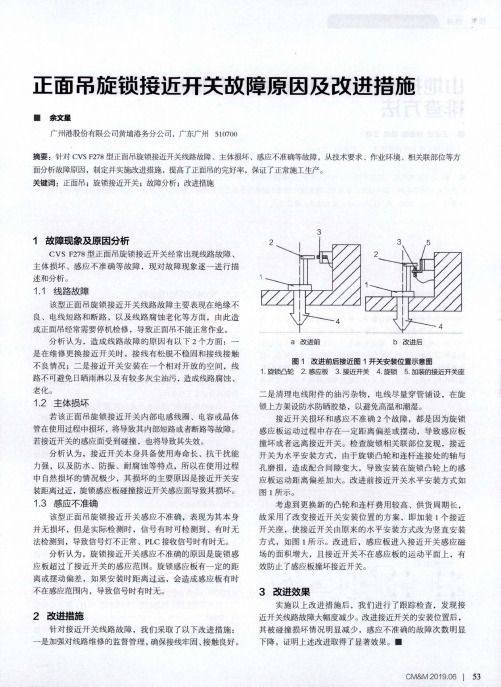

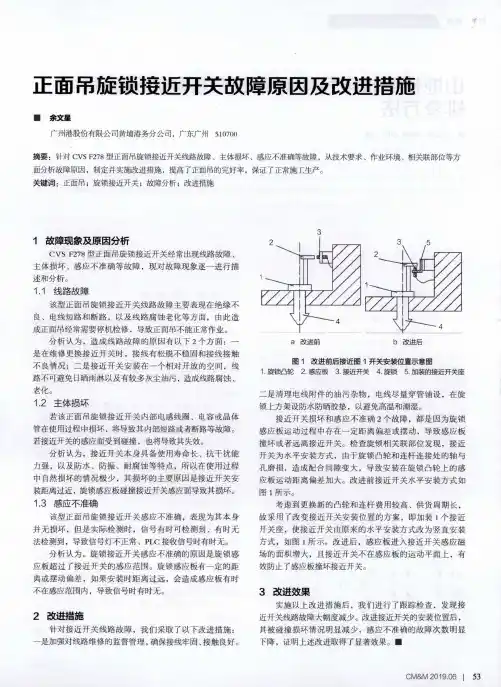

正吊旋锁授近开关故障原因及改进措施■余文星广州港股份有限公司黄埔港务分公司，广东广州510700摘要：针对CVSF278型正面吊旋锁接近开关线路故障、主体损坏、感应不准确等故障，从技术要求、作业环境、相关联部位等方面分析故障原因，制定并实施改进措施，提高了正面吊的完好率，保证了正常施工生产。

关键词：正面吊；旋锁接近开关；故障分析；改进措施1故障现象及原因分析CVS F278型正面吊旋锁接近开关经常出现线路故障、主体损坏、感应不准确等故障，现对故障现象逐一进行描述和分析。

1.1线路故障该型正面吊旋锁接近开关线路故障主要表现在绝缘不良、电线短路和断路，以及线路腐蚀老化等方面，由此造成正面吊经常需要停机检修，导致正面吊不能正常作业。

分析认为，造成线路故障的原因有以下2个方面：一是在维修更换接近开关时，接线有松脱不稳固和接线接触不良情况；二是接近开关安装在一个相对开放的空间，线路不可避免日晒雨淋以及有较多灰尘油污，造成线路腐蚀、老化。

1.2主体损坏若该正面吊旋锁接近开关内部电感线圈、电容或晶体管在使用过程中损坏，将导致其内部短路或者断路等故障。

若接近开关的感应面受到碰撞，也将导致其失效。

分析认为，接近开关本身具备使用寿命长、抗干扰能力强，以及防水、防振、耐腐蚀等特点，所以在使用过程中自然损坏的情况极少，其损坏的主要原因是接近开关安装距离过近，旋锁感应板碰撞接近开关感应面导致其损坏。

1.3感应不准确该型正面吊旋锁接近开关感应不准确，表现为其本身并无损坏，但是实际检测时，信号有时可检测到、有时无法检测到，导致信号灯不正常、PLC接收信号时有时无。

分析认为，旋锁接近开关感应不准确的原因是旋锁感应板超过了接近开关的感应范围。

旋锁感应板有一定的距离或摆动偏差，如果安装时距离过远，会造成感应板有时不在感应范围内，导致信号时有时无。

2改逬措施针对接近开关线路故障，我们采取了以下改进措施：一是加强对线路维修的监督管理，确保接线牢固、接触良好。

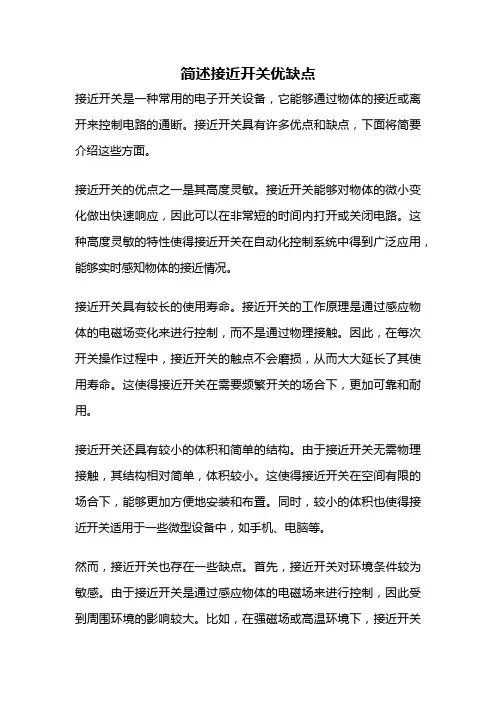

简述接近开关优缺点接近开关是一种常用的电子开关设备，它能够通过物体的接近或离开来控制电路的通断。

接近开关具有许多优点和缺点，下面将简要介绍这些方面。

接近开关的优点之一是其高度灵敏。

接近开关能够对物体的微小变化做出快速响应，因此可以在非常短的时间内打开或关闭电路。

这种高度灵敏的特性使得接近开关在自动化控制系统中得到广泛应用，能够实时感知物体的接近情况。

接近开关具有较长的使用寿命。

接近开关的工作原理是通过感应物体的电磁场变化来进行控制，而不是通过物理接触。

因此，在每次开关操作过程中，接近开关的触点不会磨损，从而大大延长了其使用寿命。

这使得接近开关在需要频繁开关的场合下，更加可靠和耐用。

接近开关还具有较小的体积和简单的结构。

由于接近开关无需物理接触，其结构相对简单，体积较小。

这使得接近开关在空间有限的场合下，能够更加方便地安装和布置。

同时，较小的体积也使得接近开关适用于一些微型设备中，如手机、电脑等。

然而，接近开关也存在一些缺点。

首先，接近开关对环境条件较为敏感。

由于接近开关是通过感应物体的电磁场来进行控制，因此受到周围环境的影响较大。

比如，在强磁场或高温环境下，接近开关可能会出现误触发或失灵的情况，从而影响正常的开关操作。

接近开关的价格相对较高。

由于接近开关具有较高的灵敏度和可靠性，以及较长的使用寿命，其制造成本相对较高。

因此，与传统机械开关相比，接近开关的价格较高。

这也是接近开关在一些低成本应用中使用较少的原因之一。

接近开关的安装和维护较为复杂。

由于接近开关需要与电路系统进行配合使用，因此在安装和维护过程中需要一定的专业知识和技能。

如果安装不当或维护不及时，可能会导致接近开关无法正常工作或出现其他故障。

接近开关作为一种常用的电子开关设备，具有许多优点和缺点。

其高度灵敏、较长的使用寿命、较小的体积和简单的结构使其在自动化控制系统中得到广泛应用。

然而，接近开关对环境条件较为敏感，价格较高，安装和维护较为复杂。

接近开关的常见故障及原因
接近开关是一种用于检测物体接近或远离的装置，常见故障及原因如下：
1. 电路故障，接近开关的电路可能会出现故障，导致无法正常工作。

这可能是由于电路板上的元件损坏或焊接点松动所致。

2. 机械磨损，长时间使用后，接近开关的机械部件可能会出现磨损，例如接近开关的触发器或传感器部件。

这会导致接近开关无法准确检测物体的位置。

3. 环境因素，接近开关通常安装在工业环境中，可能会受到灰尘、湿气、振动等环境因素的影响。

这些因素可能导致接近开关的灵敏度下降或失灵。

4. 电源问题，接近开关需要稳定的电源供应才能正常工作，如果电源不稳定或者供电线路出现问题，接近开关可能会出现故障。

5. 安装问题，接近开关的安装位置和方式对其性能也有很大影响。

如果安装不当，可能会导致接近开关误触发或无法触发。

综上所述，接近开关常见的故障原因包括电路故障、机械磨损、环境因素、电源问题和安装问题。

在实际应用中，需要定期检查和
维护接近开关，以确保其正常工作。

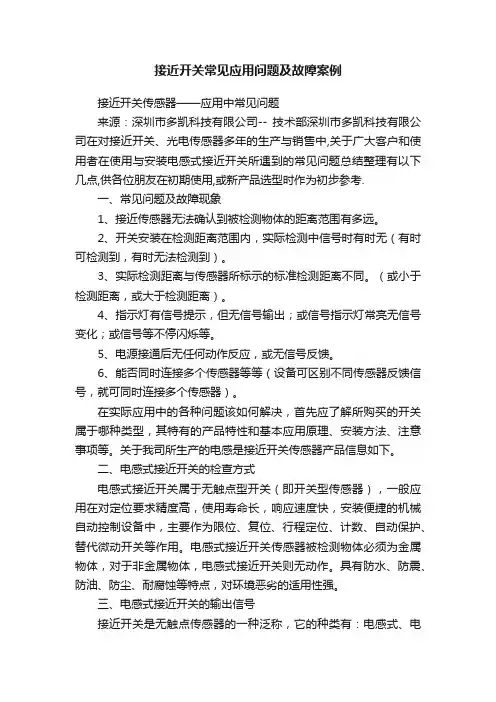

接近开关常见应用问题及故障案例接近开关传感器——应用中常见问题来源：深圳市多凯科技有限公司-- 技术部深圳市多凯科技有限公司在对接近开关、光电传感器多年的生产与销售中,关于广大客户和使用者在使用与安装电感式接近开关所遇到的常见问题总结整理有以下几点,供各位朋友在初期使用,或新产品选型时作为初步参考.一、常见问题及故障现象1、接近传感器无法确认到被检测物体的距离范围有多远。

2、开关安装在检测距离范围内，实际检测中信号时有时无（有时可检测到，有时无法检测到）。

3、实际检测距离与传感器所标示的标准检测距离不同。

（或小于检测距离，或大于检测距离）。

4、指示灯有信号提示，但无信号输出；或信号指示灯常亮无信号变化；或信号等不停闪烁等。

5、电源接通后无任何动作反应，或无信号反馈。

6、能否同时连接多个传感器等等（设备可区别不同传感器反馈信号，就可同时连接多个传感器）。

在实际应用中的各种问题该如何解决，首先应了解所购买的开关属于哪种类型，其特有的产品特性和基本应用原理、安装方法、注意事项等。

关于我司所生产的电感是接近开关传感器产品信息如下。

二、电感式接近开关的检查方式电感式接近开关属于无触点型开关（即开关型传感器），一般应用在对定位要求精度高，使用寿命长，响应速度快，安装便捷的机械自动控制设备中，主要作为限位、复位、行程定位、计数、自动保护、替代微动开关等作用。

电感式接近开关传感器被检测物体必须为金属物体，对于非金属物体，电感式接近开关则无动作。

具有防水、防震、防油、防尘、耐腐蚀等特点，对环境恶劣的适用性强。

三、电感式接近开关的输出信号接近开关是无触点传感器的一种泛称，它的种类有：电感式、电容式、霍尔式。

对本次说明的电感式接近开关输出信号主要为：开或关的开关量信号（即在接近开关的感应头到产品所检测到的最大范围以内任何一个位置有金属物体存在，就会给出一个开关信号，当物体不在检测距离范围以内，传感器开关信号与动作时相反）。

《装备维修技术》2021年第6期—435—浅议接近开关的分类及应用李 楠（天脊煤化工集团股份有限公司仪表厂，山西 长治 047500）前言电感式接近开关作为现代工业生产中的自动化检测和控制系统中的元件之一，也是获取信息的重要元件，工业使用时只有对它的原理和制造过程有着正确的了解，并对其类型进行合理的选择以及应用，只有这样才能在电感式接近开关的实际应用过程中得到良好的利用，从而保证整个自动化检测和控制系统工作的可靠性。

1电感式接近开关的特点1.1非接触式 电感式接近开关不完全等同于普通开关，它不仅仅有着普通开关的特性，还具有十分良好的传感性能。

这种开关最大的特点是非接触式。

当电感应式接近开关的感应面与相应的物体达到一定的距离时，不需要有进一步的接触或者其他任何的机械动力。

电感式接近开关使用的关键是通过传感器头和被测对象之间的中等能量的变化来获取一定的信号，这样再经过计算机来连接电感式接近开关。

这样一来，电脑设备可以通过提供的控制指令，让电感式接近开关实现自动化控制的目的。

除此之外，电感式接近开关还可直接驱动继电器、计数器、接触器等交直流电器，非常方便。

1.2使用性能较强 电感应接近开关的使用性能较强，它是一种利用涡流感应物体的非接触开关式传感器。

它通常是由高LC 频振荡电路、放大电路、整形电路以及输出电路组成。

它可以快速发送计算机传输出来的电子指令和控制电路使电感应接近开关移动。

它的使用性能比较稳定，其抗干扰能力也比较强，另外，电感应接近开关响应频率比较快、定位精度相对较高、使用寿命也很长。

除此之外，电感应接近开关使用起来也具有防水、防震、耐腐蚀等等的优良特性。

目前，电感应接近开关广泛应用于各种领域，尤其是自动化生产线中使用数量较多。

1.3在物理实验中有特殊的应用 电感式接近开关的体积小、输出功率大、安装调试方便、工作电压范围宽，由于这些优点被广泛应用在物理实验中。

开关的内部采用树脂密封灌浆，使其完全密封性，对恶劣环境的适应性都比一般的机械行程开关好得多。

接近开关解决方案下面就是接近开关的解决方案啦。

一、接近开关不工作的情况。

1. 电源问题。

首先得检查电源有没有接上。

就像人要吃饭才有劲儿干活一样，接近开关也得有电才能工作。

看看插头是不是松了，或者保险丝有没有烧断。

要是用电池的那种接近开关，电池是不是没电了？我就遇到过这种情况，以为接近开关坏了，结果是电池没电了，就像人饿晕了一样，换个电池就好啦。

电压也得合适。

如果电压不对，接近开关可能就罢工了。

好比给一个小功率的电器接了个超大功率的电源，肯定会出问题的。

所以要确认一下电源电压是不是和接近开关要求的一致。

2. 感应物体问题。

接近开关感应不了，可能是感应物体不合适。

有些接近开关是对金属感应的，你要是拿个塑料在它面前晃悠，它肯定没反应。

就像你让一个只喜欢吃苹果的人吃香蕉，他肯定不乐意。

所以要搞清楚接近开关是对什么类型的物体感应的，是金属、磁性物体还是别的什么。

感应距离也很关键。

如果物体离接近开关太远，它也感应不到。

这就好比你站在老远跟朋友招手，他可能都看不见你。

要按照接近开关的说明书，把感应物体放在合适的距离范围内。

3. 安装问题。

安装的位置不对也不行。

接近开关得安装在一个合适的地方，要是周围有太多干扰源，像强磁场或者其他电气设备的干扰，它就可能乱了套。

就好像你在一个很吵的环境里听别人说话，根本听不清。

所以要把接近开关安装在远离干扰源的地方。

安装的方向也有讲究。

如果是对某个方向感应的接近开关，你安装反了，那肯定感应不到东西。

这就跟戴眼镜戴反了一样，看东西肯定模糊。

要按照接近开关的标识，正确安装方向。

二、接近开关误动作的情况。

1. 环境干扰。

如果周围环境有太多的电磁干扰，接近开关可能就会误动作。

比如说附近有个大电机在转，产生了很强的磁场，接近开关可能就会以为有东西靠近了，然后就乱发信号。

这时候可以给接近开关加上屏蔽罩，就像给它穿上一件防护服，把那些干扰都挡在外面。

还有湿度、温度这些环境因素也可能影响接近开关。

晶体管接近开关失效的故障检修概述晶体管接近开关是一种常见的电子元器件，在工业自动化控制中有着广泛的应用。

然而，由于长期使用或操作不当等原因，晶体管接近开关可能会出现失效的情况。

本文将对晶体管接近开关失效的故障检修进行全面、详细、完整且深入的探讨，并提供相应的故障排查和修复方法。

常见故障原因晶体管接近开关失效的原因多种多样，下面列举了一些常见的故障原因： 1. 电源故障：电源电压异常、电源线路短路等问题可能导致晶体管接近开关无法正常工作。

2. 连接线路问题：接近开关的连接线路接触不良、短路等问题可能导致开关失灵。

3. 环境影响：湿度、温度等外界环境因素对晶体管接近开关的性能有一定影响，过高或过低的环境温度可能导致接近开关失效。

4. 瞬态过电压：电源供电电压瞬间上升或激烈变化时，可能会对晶体管接近开关造成损坏。

5. 老化和磨损：长时间使用后，晶体管接近开关的内部元件可能会老化或磨损，导致开关失灵。

故障排查方法当晶体管接近开关失效时，我们需要进行一系列的故障排查，以确定具体的问题所在。

以下是一些常用的故障排查方法：1. 检查电源和电源线路•检查电源输入电压是否正常，是否符合开关的额定电压要求。

•检查电源线路是否有损坏或短路情况，确保电源线路连接牢固。

2. 检查连接线路•检查接近开关的连接线路，确保连接牢固、接触良好。

•使用万用表或摇表检测连接线路的电阻，避免线路接触不良导致的问题。

3. 检查环境因素•检查工作环境的温度和湿度是否超出了接近开关的工作范围。

•如有需要，可以在接近开关附近增加保护措施，以避免外界环境影响。

4. 检测瞬态过电压•使用示波器或特殊的过电压保护仪器，检测电源供电线路上是否存在瞬态过电压。

•如有需要，可以在电源输入端添加过电压保护器件，以保护接近开关免受过电压损害。

5. 检查接近开关本身•如排除了以上几种常见问题，但接近开关仍无法正常工作，则需要对开关本身进行检查。

•检查开关的触发方法、工作电压范围是否正确。

接近开关工作原理引言概述：接近开关是一种常用于自动控制系统中的传感器，它能够感知物体的接近或者离开，并通过输出信号来实现相应的控制。

本文将详细介绍接近开关的工作原理，包括其基本原理、工作方式、应用领域和常见故障排除方法。

一、基本原理1.1 电磁感应原理接近开关的工作原理基于电磁感应原理。

当接近开关挨近或者离开物体时，物体的磁场会影响接近开关中的线圈。

线圈中的电流会随之发生变化，从而产生一个感应电压。

通过检测感应电压的变化，接近开关能够判断物体的接近或者离开。

1.2 磁敏感应原理除了电磁感应原理外，接近开关还可以基于磁敏感应原理工作。

在接近开关中，安装有一个磁敏元件，当物体挨近或者离开时，物体的磁场会改变磁敏元件的磁感应强度，从而产生一个信号。

接近开关通过检测该信号来实现接近或者离开的判断。

1.3 光电感应原理光电感应原理也是接近开关常用的工作原理之一。

接近开关中包含一个光源和一个光敏元件，当物体接近或者离开时，物体味阻挡或者透过光源发出的光线，从而改变光敏元件的光照强度。

接近开关通过检测光敏元件的光照强度变化来判断物体的接近或者离开。

二、工作方式2.1 接近开关的开关类型接近开关根据其工作方式可以分为两种类型：接通型和断开型。

接通型接近开关在物体接近时闭合，断开型接近开关在物体接近时断开。

两种类型的接近开关在不同的应用场景中有不同的使用要求。

2.2 接近开关的触发方式接近开关的触发方式可以分为两种：磁性触发和非磁性触发。

磁性触发需要物体具有一定的磁性，通过改变物体的磁场来触发接近开关。

非磁性触发则不需要物体具有磁性，可以通过物体的电导率、电容率或者光学特性等来触发接近开关。

2.3 接近开关的输出信号接近开关的输出信号可以是摹拟信号或者数字信号。

摹拟信号通常是一个连续变化的电压或者电流，可以用于测量物体的接近程度。

数字信号通常是一个开关量，用于判断物体的接近或者离开。

三、应用领域3.1 工业自动化接近开关在工业自动化中广泛应用，用于检测物体的位置、速度、压力等参数。

ＤＩ通道没有要求做继电器隔离，所以直接接到接近 开关。接近开关选用的施耐德公司产品，型号为
ＸＳｌ３０ＢＬＦＡＬ２，选用的两线制产品，其接线图见图ｌ 所示。
此电路ＰＬＣ可以正常识别接近开关信号，查阅 西门子ＤＩ模块的说明书，可知道其工作方式为
ＳＯＵＲＣＥ（源型），输入端接电源的正极，接口内部的
光电耦合器共电源负极。其，。、（ＰＬＣ的ＯＮ电流）为
可以正常工作。
构到位监测等，防止设备运行超过极限，造成损坏。 虽然接近开关设备很小巧，但在水泥厂的运行 中起着举足轻重的作用。然而在平时设计和应用 时，大多数人不够重视，一笔带过。笔者结合某项目 遇到的问题，对接近开关作一说明。
２应用案例及问题分析 某项目采用西门子的ＤＣＳ系统，ＤＩ模块为 ＥＴ２００ＳＰ系列１６ｘ２４Ｖ ＤＣ模块。项目一期的时候
）７
～
４结论
（１）在设计时，如果要求用中继对ＤＩ信号进行 隔离，且电压为ＡＣ２２０Ｖ，尽量选择吸合电流比较大
的中继。 （２）尽量选择泄漏电流比较小的接近开关，且
注意工作电压满足要求。 （３）由于３线制接近开关仅适用于直流电压，所 以在选用时仅需要遵守：当ＰＬＣ的输入模块为 ＳＯＵＲＣＥ型（共负极）时，应选择ＰＮＰ型式的接近开 关；如果ＰＬＣ输入模块为ＳＩＮＫ（漏型），需要选择 ＮＰＮ型式的接近开关。
然而项目二期由于各种原因，对ＤＩ信号加了 ２２０Ｖ的中继（ＩＤＥＣ薄型）进行隔离，此时供电接线 图如图２所示。查阅资料可知，ＩＤＥＣ中继的吸合电
流为３．４ｍＡ，上下浮动１５％，即最小为２．８９ｍＡ，而且
由于电源电压偏高，大概为ＡＣ２３０Ｖ，又由于继电器 功率一定，导致吸合电流减小，大概为２．７ｍＡ，而继 电器的保持电流仅为１．４４ｍＡ，此时按照数据来说

选用接近开关需要注意的事项
接近开关是一种常用的自动检测装置，主要用于工业生产中的自动化控制系统
和机器人。

在选用接近开关时，需要注意以下几点事项：
1. 选用适合的检测距离
接近开关的检测距离是指其能够探测到物体的最远距离。

不同的接近开关具有
不同的检测距离，需要根据实际需求选择适合的检测距离。

若选用的接近开关检测距离较长，可能会导致假触发，影响自动控制系统的正常运行。

2. 考虑工作环境因素
接近开关的工作环境可能存在较高的温度、湿度、腐蚀性气体等不同的因素，
需要根据实际工作环境选择适合的接近开关。

例如，在腐蚀性环境中则需要选择抗酸、碱等特殊材质的接近开关，以确保其长期稳定工作。

3. 确认开关类型
接近开关的类型有多种不同的选择，如电磁式、电容式、光电式等。

不同的类
型具有不同的检测方式和适用场景，需要根据实际需求确定开关类型。

例如，在需要检测金属物体的场合，电磁式的接近开关更加适合使用。

4. 所需供电方式
接近开关的供电方式可能有直流、交流和定时供电等多种选择。

选用时需要考
虑自动控制系统的需要和场景因素，以实现最佳的控制效果。

5. 了解接口类型
在连接接近开关时需要注意其接口类型，以保证与自动控制系统的匹配。

目前，一般采用M8、M12或M18等标准接口规范，需要根据实际情况确定接口类型。

综上所述，选用接近开关需要充分考虑实际需求、工作环境、开关类型、供电
方式和接口类型等多种因素。

只有充分考虑这些因素，才能选择适合的接近开关，确保自动控制系统长期稳定工作。

接近开关又称无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。

特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。

一、接近开关性能特点在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。

利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。

通常把这个距离叫“检出距离”。

不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

不同的接近开关，对检测对象的响应能力是不同的。

这种响应特性被称为“响应频率”。

1 接近开关的动作距离1）接近开关的动作距离与被检测体的材质有关系，在相同厚度与感应面积的情况下，其动作距离之间的关系为S铁》S不锈钢》S黄铜》S铝》S铜2）接近开关的动作距离与被检测体的厚薄和面积大小有一定关系（在被检测体材质相同时）。

2 接近开关的安装1）在金属上安装接近开关时应预留一定空间，以避免该开关受到被检测物体之外的其他金属干扰而产生误动作。

与感应面平行的金属应在距离感应面三倍的检测距离之外在接近开关轴线方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关直径为直径的圆柱体以外。

2）在同时安装两个或两个以上接近开关时为防止任意二者间相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍的检测距离并列安装时外圆柱面之间距离应大于三倍接近开关直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。

3 使用过程中应注意事项1）被检测体不应接触接近开关，以免因摩擦及碰撞而损伤接近开关2）用手拉拽接近开关引线会损坏接近开关，安装时最好在引线距开关10厘米处用线卡固定牢固3）不应用脚踏接近开关，安装时最好设置保护罩壳4）开关使用距离应设定在额定距离的2/3以内，以免受温度和电压影响，温度和电压的高低都将影响接近开关的灵敏度。

接近开关的应用邓伟西宁特殊钢集团有限责任公司摘要: 接近开关又称为无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，接近开关不仅在航空、航天技术以及工业生产中的自动控制、测量方面的恶劣环境中广为应用，而且在日常生活中也随处可见。

本文就接近开关的种类、性能以及应用和需要注意的问题进行一番论述。

关键词：接近开关、性能、应用、接线0 引言在各类开关中,能够对接近它的物件有“感知”能力的元件称为位移传感器。

而利用位移传感器对接近物体的敏感特性达到控制开关通断目的开关为接近开关。

接近开关是一种新型集成化的开关，是理想的电子开关量传感器。

它除了具有体积小、频率响应快、电压范围宽、抗干扰能力强、复定位精度高、操作频率高、工作可靠、寿命长、功耗低、耐腐蚀、耐振动以及能适应恶劣的工作环境等特点外，还有使用过程中无磨擦、不会增加各被感应元件的力矩等优点。

1 接近开关的种类、工作原理、性能特点因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：1.1无源接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。

当磁质或者铁质触发器靠近开关磁场时，由开关内部磁力作用控制闭合。

特点：不需要电源，非接触式、免维护、环保。

1.2 涡流式接近开关这种开关也叫电感式接近开关。

它是利用导电物体在接近这个能产生电磁场的接近开关时，使物体内部产生涡流。

这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通断。

1.3 电容式接近开关这种开关的测量头构成电容器的一个极板，而另一个极板是开关的外壳。

这个外壳在测量过程中通常接地或与设备的机壳相连接。

当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。
