教你使用Visio绘制流程Visio 是一款流程图绘制工具，能够帮助用户可视化和传达复杂的流程和流程逻辑。
本文将详细介绍如何使用 Visio 绘制流程图，以及一些常用的绘制技巧和注意事项。
一、介绍Visio绘制流程图的基本步骤使用 Visio 绘制流程图的基本步骤如下：1. 打开 Visio 软件，选择新建文件。
可以根据具体需要选择空白流程图模板或者预设的流程图模板。
如果选择空白模板，则需要手动添加流程图的各个元素。
2. 绘制流程图的开始节点，一般使用矩形框表示。
可以在绘图工具栏找到矩形框工具，点击后用鼠标在画布上拖动绘制矩形框。
3. 绘制流程图的过程节点，即流程中的各个步骤。
使用箭头连接各个节点，表示流程顺序。
可以通过选取箭头工具来绘制箭头，点击开始节点，再点击结束节点，就能绘制连接两者的箭头。
4. 绘制流程图的判断节点，表示流程中的条件选择。
使用菱形来表示判断节点，可以通过选取菱形工具来绘制菱形。
5. 绘制流程图的结束节点，表示流程的结束。
结束节点和开始节点类似，使用矩形框表示。
二、Visio绘制流程图的常用技巧除了基本的绘制步骤外，还有一些常用的技巧可以帮助提高绘制效率和图表的可读性。
1. 使用网格和对齐线：可以在视图菜单下找到“网格和对齐线”选项，打开网格和对齐线可以帮助对图形进行对齐，使整个流程图看起来更整齐。
2. 添加文本说明：在每个节点下方或旁边添加文本说明，用来说明该节点的具体功能或者作用。
可以通过选中节点后双击鼠标来添加文本说明。
3. 修改线条样式：可以通过选中箭头后右键点击，选择“线条样式”进行自定义修改。
可以选择不同的颜色、线宽来突出不同的流程。
4. 使用图标或图片：在节点中可以添加图标或图片，使得图表更加直观和生动。
可以通过拖动和复制粘贴的方式来添加图标或图片。
5. 缩放和调整布局：在视图菜单下可以找到“缩放”和“自动布局”选项，可以通过调整缩放比例和自动布局功能来改变图表的大小和布局。
实验四：绘图工具介绍----- Visio 使用实验内容：微软Visio 软件的使用实验报告：练习作业实验指导：1.关于Microsoft Office Visio 环境。
模板：通过打开一个模板来开始创建Microsoft Office Visio 图表。
模板在绘图页的左侧打开一个或多个模具。
模具包含创建图表所需的形状。
模板还包括创建特定的图表类型所需的所有样式、设置和工具。
打开流程图模板时，它打开一个绘图页和包含流程图形状的模具。
模板还包含用于创建流程图的工具（例如为形状编号的工具）以及适当的样式（例如箭头）。
表1 流程图类型图形：visio2003中的图形是指：一条直线、弧线或自由曲线；一系列线条的组合；组合在一起的图形；用户自己用绘图工具画的图形；visio自带图形。
模具：打开模板后，从模具中将形状拖到绘图页上来创建您的图表。
模具上的形状专门用于特定的绘图类型，并且其中的许多形状是“智能”的，它们具有感知绘图环境的内置行为。
绘图环境：打开模板后，您将看到Microsoft Office Visio 绘图环境，它包括菜单、工具栏、包含形状的模具、绘图页和位于绘图页右侧的任务窗格。
图2 Microsoft Office Visio 绘图环境2.创建业务流程图开启Visio2000，在菜单栏中的文件选项中，选择新建文件，选择绘图类型→流程图→基本流程图，如图3 。
图3进入visio绘图窗口后，选择指针工具按钮，依次用鼠标左肩从“基本流程图”模板中选择所需的图形并将其拖移到绘图面的适当位置，如图4所示。
图4点，将所有图形连接起来。
图5拖到绘图页上，即可自动连接形状。
放置在绘图页上的形状将按照它们各自的放置顺序进行连接。
要将文本添加到形状中，请用鼠标左键双击该形状，此时绘图比例会自动缩放到100%，并出现文本编辑块，然后键入文本并调整字型及大小。
键入完成后，在文本块外单击。
完成文本编辑后得到如图6所示图形。
实验十九OFFICEVISIO绘图软件的基本使用1、实验目的（1）熟悉officevisio软件的界面菜单环境。
（2）掌握简单的电工电子电路的绘图技能。
2、实验内容（1）绘制简单的程序流程图开始K1按键识别成功否？置显示“12345”字形码首地址置显示“HELLO”字形码首地址置字形码偏移量和位选代码查表并送出显示延时2ms，并指向下一个偏移量5个数码管显示完否？图19-1程序流程图（2）绘制简单的数字电路逻辑图。
RDQ 1Q 2Q 3Q JKJKKJJ KC CCCF 0F 1F 2F 3CP QQQQ图19-2四位异步二进制加法计数器的逻辑图。
3Q 2Q 1Q 0Q ∙∙∙&&&&Q QQ QRDF 0F 1F 2F 3CPJ 0K 0J 1K 1J 2K 2J 3K 3C CCC图19-3四位同步二进制加法计数器的逻辑图。
3Q 2Q 1Q 0Q &Q QQQDR F 0F 1F 2F 3CP J 0K 0J 1K 1J 2K 2J 3K3C C CCDS 。
1CP DR D R DR DS DR 。
&。
&Q)1(9S )2(9S )1(0R )2(0R图19-4四位同步二进制加法计数器的逻辑图)1(9S )2(9S )1(0R )2(0R 0Q 3Q 1Q 2Q 1CP 0CP 。
CT4090)1(9S )2(9S )1(0R )2(0R 0Q 3Q 1Q 2Q 1CP 0CP 。
CT4090（a ）六进制（b ）九进制图19-5四位同步二进制加法计数器的逻辑图3、实验心得。
实验一、使用Visio 绘制数据流图实验目的：1．掌握在Microsoft Visio中绘制图形的基本方法；2．认知数据流图的基本元素；3．掌握使用数据流图对系统进行自顶向下逐步求精的分析过程。
实验内容：根据下面的描述，按要求画出“教育基金会捐助资金管理系统”的数据流图。
某教育基金会捐助资金管理系统的基本功能如下：1．由捐助者向基金会提出捐助请求，经身份确认后被接受，对捐助人进行登记并授予捐助证书，捐款存入银行。
2．由教育单位提出用款申请，在进行相应的合法性校验和核对相应的捐款储备后做出支出。
3．每月给基金会的理事会一份财政状况报表，列出本月的收入和支出情况和资金余额。
实验要求：1．确定“教育基金会捐助资金管理系统”的数据源点和终点，画出该系统的顶层数据流图；2．分析系统的主要功能，细化系统的顶层数据流图，画出系统的第1层数据流图；3．细化系统的各个主要功能，画出系统的第2层数据流图。
提示：1．系统中有三个实体：捐助者、教育单位、基金会的理事会；2．系统的主要功能有：收入处理、支出处理、产生报表。
其中收入处理可以细分为：接受请求（捐助请求）、确认身份和登记收入（存入款项）；支出处理可以细分为：接受请求（用款请求）、合法性检查和登记支出（支出款项）； 3．系统需要存储的信息：捐助者信息、教育单位信息和收支状况信息。
实验所需的基本技术知识，参见基础知识一。

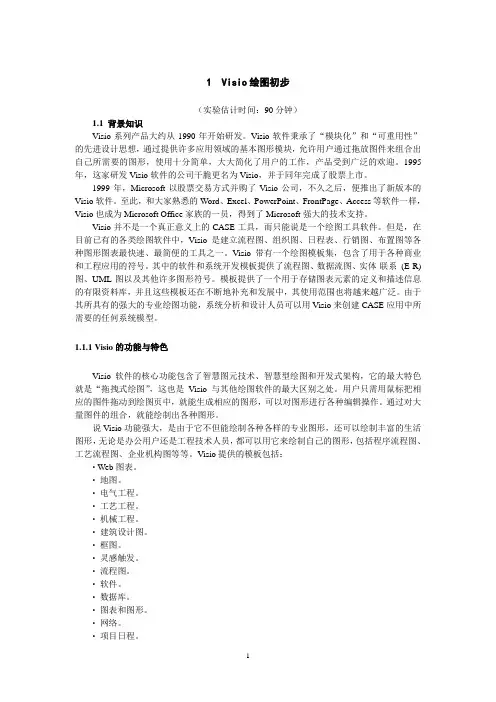

基础知识一、Visio基本绘图知识 Microsoft Visio 2002为我们提供了强大的绘图功能，使用Visio 中提供的图形模板，我们可以轻松绘制数据流图、系统流程、程序流程图、ER 图、UML 类图、Gantt 图等图形，这些图形是我们在软件工程系统分析和设计过程中使用的非常重要的系统描述工具。
利用Visio ，我们不仅可以绘制ER 图，还可以对一个现有的数据库结构进行反向工程来生成数据库的ER 图和具体的表的定义结构。
Visio 支持包括Microsoft SQL Server、Microsoft Access 、Oracle 和 IBM的DB2在内的多种数据库。
visio 画图入门2011年03月04日星期五 19:21画图大杀器--Visio自编小手册来源：刘炳森的日志因为读研的同学都要毕业了，所以大家要写毕业论文。
好的论文内容是第一的。
但是我作为一个重形式、轻内容的科学家，看到一篇好论文没有几张美图，还是觉得心里痒。
所以，我就打算写一个Visio画图小手册，与大家共勉。
现有几个小问题：1.Visio是什么？答：它是微软Office套件里面的一个画图软件，2.它可以做什么? 答：最常用是来绘制流程图。
还可以绘制诸如科学、项目工程、组织结构等各行各业的简单图示。
3.好学么？答：很好学，我都会用。
以我本科毕业论文作为例子，跟大家讨论下这个软件怎么入门。
1以流程图作为第一例，首先新建流程图一张画一张下面的流程图我们都是没有问题的需要考虑的是流程图各元素边框与连线的宽度。
为了有比较好的打印效果，在200%视图大小下，线宽最好能有1.2pt，也就是五号线。
这样打印出来框图的线才清晰连贯。
如果比较相信打印机的实力，可以考虑给流程图各元素加填充色与阴影。
呈现出下图的风貌。
做法是会出来一个填充和阴影选项。
自己摸索后安排出自己满意的图样。
对于填充要特别强调就是很难调出好看的颜色，并且显示器上的颜色跟打印出来的颜色完全是两码事。
可以一张纸上多填充几种颜色，打印出来之后选出最优效果。
2热身完毕，接下来绘制第二例，这个图形就不是所有同学都愿意去画的了。
这个图形表示了电动机中定子磁场的变化方式。
要画这张图，一定要用好组合个功能。
刚才看到的图其实是由这些元素组成。
元素包括：一个空心大圆，一个填充了灰色的小圆，两个半圆弧，两根长斜线，两个箭头，六个等大的小小圆，六根小斜线构成的叉和三个小黑点。
另外就是字母标识。
大圆小圆很好画，考虑到美观，大小圆的边框粗度是不一致的。
圆弧是这么画的：选中，画圆时先按住SHIFT 键再下手就能画出一个很和谐的正圆。
之后再做一条穿过圆心的直线。
得到这个图形之后把它们都框起来，再选择就出现半圆弧了。
软件需求与分析实验指导书实验一 Visio基本使用一、实验目的:(1)了解Visio工具软件的功能特色、安装、工作环境和基本操作等各方面的基本知识(2) 掌握应用Visio工具绘制软件开发图形的基本操作二、实验内容:(1)了解Visio的工作环境(2)了解菜单项(3)了解定位工具(4)了解工具栏(5)了解文件操作(6)了解绘图页面操作三、实验步骤Visio提供的状态之间的变迁或转移是利用UML状态图中的两种转换图形来表达的。
直线形的转换图形是一个带有箭头的实线，它表示了从一个状态到另一个状态的转移过程，将该图形拖拽到绘图板上后，将两端连接到两个状态上，表示了状态的转移，此时未标明事件，则表示在原状态的内部活动执行完毕后自动触发转移。
如果状态的起点和终点是同一个状态，则选择另外一个用曲线表示的转换图形。
新建状态图窗口状态属性设置对话框当需要在转换图形上标明事件时，则需要先定义事件，假设我们拟将事件都统一放置在目前现有的“顶层包”中，则双击“顶层包”弹出“UML包属性”对话框，在对话框中选择“事件”选项后再单击“新建”按钮，弹出的“新建事件类型”对话框，Visio 提供了4种事件类型，选择其中的一种即可，如图所示。
各状态的绘制结果新建事件单击“新建事件类型”对话框中的“确定”按钮，弹出“UML调用事件属性”对话框，如图所示，定义事件名称、语言、更改表达式并撰写文档。
设置完毕单击“确定”按钮返回到“UML包属性”对话框，此时可以看到在事件列表中已建立了一个事件，如图所示。
事件属性设置窗口事件的选择事件定义完毕后，如果需要在转换上标出触发转移的事件，则双击转换图形，弹出“UML转换属性”对话框，单击“事件”文本框选择一个事件，例如，选择“录入”时间后，单击“确定”按钮返回到状态图绘制窗口，完成事件设置，如图所示。
按照事件定义的方法，可以建立所有事件，然后在状态之间建立转换关系，并标注转移事件，最终结果如图所示。
实验2 Visio软件的基本操作实验
一、实验目的
⑴了解Visio操作环境；
⑵通过统计班级课程平均成绩，了解程序实现过程和程序框图的绘制方法；
⑶学会使用Visio流程图绘制工具，绘制统计课程平均成绩的流程图。
二、建议学时：2学时，课外2学时。
三、实验条件
硬件环境：配置完整的奔腾计算机，128M以上内存；
软件环境：中文Windows 98/2000/XP操作系统，Visio软件等。
四、实验过程
⑴启动Visio工具；
⑵熟悉Visio控制面板，查看Visio软件的模板；
⑶学习流程图的基本绘制方法；
⑷完成教材110页图6.4的绘制；
（5）绘制实验一中3（1）选择一个功能，仔细了解该功能依次按照什么顺序才能完成（文字+图表描述，但是不能用软件中的顺序截图，要求自己画图）？。
Visio软件介绍和绘图流程¾Visio的基本知识在这我就不多说了，服务器上戴总已经放了两个有关资料(无线专业图纸绘制方法和新员工岗前培训excel、visio应用技巧)，相信大家也有看过吧。
¾今天我主要在是向大家用实操来介绍Visio的常用绘图功能和绘图的总体流程，希望大家在我介绍的过程中有不明白的地方或者要想了解的问题都可以提出来，如果能解决的我也尽量为大家解答；不能解决的大家一起来探讨。
¾学习Visio软件之前我们首先要理解图纸中图形、文字符号所代表的工程含义，这样才能更好掌握这个软件，这方面资料服务器也有，大家有时间可以自己去看一下。
一、首先说说Visio的常用绘图常用功能：市政府大楼(机房图)1、绘图功能一般划分为：线、图形和文字三种；A.线：画线（有直线、曲线和自由线）；线型（有线粗和线形）线颜色及其在图纸上的应用；B.图形：常用的图形及其代表的工程实物；图形填充（有图形、颜色和阴影填充）及其在图纸上的应用；图形旋转；C.文字：文字编辑（字体、对齐和颜色）；文字的上标下标和旋转等等；2、其它常用功能：动作、查找、页面设置和图层等等（实操）。
二、Visio常用快捷键讲解（实操）；三、讲一下我们平时作图的流程：1、新建机房图：A、纯机房图（描底图→→设备摆放→→确认摆放→→相应出图（环控、走线架、装修和走向图）→→出布线表）阳光美地B、机房图（描底图→→设备摆放→→确认摆放→→相应出图（环控、走线架、装修和走向图）→→出布线表→→天面）市政府大楼(机房图)2、新建室分（天馈、系统图）：A、天馈（底图处理→→比例调整→→天线布放→→方案确定→→路由走向→→序号标注）兴湖商务大厦-天馈B、系统图（拟好方案→→软件绘图→→调整功率→→排版、复制到Visio上→→报表、统计材料）兴湖商务大厦-sys____拟稿人：傅洪灿2007．8．19。
软件工程概论实验报告--Visio软件实验报告1·引言在本实验中，我们将使用Visio软件来创建和编辑各种图表和图形。
本文档将详细介绍Visio软件的主要功能和使用方法。
2·背景Visio软件是一款专业的图形绘制和编辑工具，广泛应用于软件开发、项目管理、流程设计等领域。
它提供了丰富的图表库和绘图工具，使用户能够轻松创建各种复杂的图形和图表。
3·实验目的本实验的主要目的是让学生熟悉Visio软件的基本功能和操作方法，能够使用Visio软件创建和编辑不同类型的图表，并能够根据实际需求进行定制和调整。
4·实验环境●操作系统：Windows 10●Visio软件版本：Visio 20195·实验步骤5·1 与安装首先，从官方网站Visio软件的安装包，并按照提示进行安装。
5·2 启动Visio软件双击Visio软件图标，启动软件。
5·3 创建新的图表在Visio软件中，菜单栏上的“文件”->“新建”选项，选择需要创建的图表类型，如流程图、组织结构图等。
5·4 添加图形和元素在新建的图表中，通过拖拽方式添加需要的图形和元素。
Visio软件提供了丰富的图表库和预定义的图形，可以根据需要进行选择和添加。
5·5 编辑和调整图表通过选中图形和元素，可以进行编辑和调整。
可以修改图形的大小、位置、颜色等属性，也可以添加文本、和数据等信息。
5·6 导出和保存图表完成图表的编辑后，可以将其导出为图片、PDF等格式，也可以保存为Visio文件格式以供日后编辑和修改。
6·实验结果在本实验中，我们使用Visio软件成功创建了多个不同类型的图表，并进行了相关的编辑和调整。
通过实验，我们掌握了Visio 软件的基本功能和操作方法。
7·实验总结Visio软件是一款强大的图形绘制和编辑工具，可以满足各种图表和图形的设计需求。
