不同电源供电及不同功率等级的LED照明驱动器方案

大功率、高亮度LED的驱动方案大全本文介绍了大功率和高亮度LED的多种驱动方法。

建立一个基于LED的系统需要完成以下任工作：1. 确定LED使用数量以及LED之间的连接方案；2. 选择线形模式或开关模式来驱动LED；3. 选择供电电源，即直流电压、交流电源或电池；4. 光学分系统例如透镜、表层滤镜等。

LED的数量取决于对亮度的要求与LED的驱动电流。

关于光学系统的介绍并不涵盖在本篇文章内。

LED的连接方案当LED的数量大于一时，就必须要确定一种LED连接方案。

在选择连接方案时并无硬性规则。

有时只是偏爱问题。

有时LED的连接方案可依据驱动器的选择来决定。

有时可用供电电源和所需效能也会影响连接方案的选择。

LED的连接一般分为三种主要结构，即串联、并联(共阳极、共阴极、共阳极与共阴极)，以及串、并混联(2个LED串联、N个LED串联)1. 串联图1所示为LED的串联电路。

串联电路中LED电流处处相等。

串联的优点是，如果其中之一的LED开路，所有的LED都不会发光。

串联两端的总VF变大，但对电流的需求变小。

LED驱动电路输出的LED 电压必须大于串联中总的VF电压。

通常，额定LED输出电压越接近串联中总的VF电压，LED的效能越大。

2. 共阳极并联或共阴极并联当需要独立调整每一个LED的电流时，会使用共阳极或共阴极并联。

并联的优点是，当一个LED开路时，不会对其他LED造成影响。

并联的缺点是，电路需要较高的额定电流。

3. 共阳极并联与共阴极并联LED导通电压之间的差异会导致电流参差。

通过使用最小数量具有匹配特性(电特性、热特性和使用寿命)的LED可以避免出现这一情况，把若干具有匹配特性的LED放在一起就相当于一个具有较高额定电流的较大LED。

由于具有不同的老化特性和热特性，这些相匹配的LED可能会逐渐分化。

4. 串并混联图3是串并联混合的例子。

这种连接方案通常是总VF需求与总电流需求的折衷方案，因此它更适合于有效LED驱动。

不同电源及功率的LED照明驱动器方案(一)随着LED 技术的发展，LED 的应用已经从传统的小功率便携产品背光拓展至中大功率的室内照明、室外照明及手电筒等应用。

根据驱动电源的不同，LED 照明通常可以划分为交流-直流(AC-DC) LED 照明、直流-直流(DC-DC) LED 照明电源以及电池供电的LED 手电筒等不同类型，LED 灯具及其功率也各不相同，如3 W PAR16、3 乘以2 W PAR20、10 W/15 W PAR30、15 W/22 W PAR38、1 W G13、3 W GU10、1 W MR11、3 W MR16、3 W/9 W/15 W 嵌灯、1W-3W 阅读灯等。

1，AC-DC LED 照明解决方案安森美半导体在AC-DC 电源供电的LED 照明应用中，提供各种离线控制器及功率因数校正(PFC)控制器，并配合隔离及非隔离要求提供不同的LED 应用方案。

在交流线路电压与LED 之间没有物理电气连接的隔离应用中，常见的拓扑结构有反激(Flyback)及双电感加单电容(LLC)半桥谐振。

不同拓扑结构适合于不同的功率范围或是用于满足特别的设计要求。

例如，反激拓扑结构是小于100 W 的中低功率应用的标准选择，而LLC 半桥拓扑结构是大功率和高能效的首选方案。

图1：不同功率范围的隔离型拓扑结构AC-DC LED 照明应用中，小功率的LED 应用通常以恒流(CC)来驱动，而恒压(CV)功能是在输出开路的情况下作为保护功能。

大功率的LED 应用可能需要在电路中增加功率因数校正(PFC)，其中的AC-DC 转换与LED 驱动两部分电路既可能采用整体式(integral)配置，即两者融合在一起，均位于照明灯具内，也可以采用分布式(distributed)配置，如图2，从而简化安全考虑，并增加系统灵活性。

LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。

LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。

有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。

以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。

这种方案成本较低，但效率较低，不适用于大功率LED灯。

2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。

这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。

3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。

这种方案适用于需要可调光的应用，如舞台照明和电视背光。

4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。

这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。

5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。

可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。

6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。

可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。

7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。

可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。

当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。

根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。

此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。

为不同DC-DC LED照明应用选择适合的高能效驱动器方案近年来，高亮度LED的应用领域不断增多，涵盖从行动装置背光、中大尺寸LCD背光、汽车内部及外部照明及一般照明等宽广范围。

常见DC-DCDC-DC LED照明LED照明应用包括景观照明、内部低压道路照明、太阳能供电照明、汽车照明、应急车辆照明、船舶应用、低压卤素类替代及飞机内部照明等。

本文将重点探讨如何为不同DC-DC LED照明应用选择适合的安森美半导体高能效驱动器驱动器方案。

表1：常见DC-DC LED照明应用LED DC-DC开关稳压器拓扑结构根据输入电压与输出电压之间的关系，我们可将LED DC-DC开关稳压器的拓扑结构分为以下几种类型：降压：适合于在所有工作条件下最小输入电压始终高于LED串最大电压的应用。

例如，以12 V电源驱动单颗1 W LED时，使用此拓扑结构。

升压：适合于在所有工作条件下最大输入电压始终低于LED串最小电压时的应用。

例如，以5 V电源驱动6颗LED时，使用此拓扑结构。

降压-升压，或单端初级电感转换器(SEPIC)：适合于输入电压与输出电压有交迭的应用。

例如，以12 V汽车电池驱动4颗LED时，可使用此拓扑结构。

不同拓扑结构适合采用不同的LED驱动器方案。

安森美半导体身为应用于高能效电子产品的首要高性能硅方案供货商，运用公司在电源管理方面的专业技术及专知，针对各种LED 照明应用提供宽广范围的高能效驱动器方案，其中包括各种高能效DC-DC LED照明方案。

近年来，高亮度LED的应用领域不断增多，涵盖从行动装置背光、中大尺寸LCD背光、汽车内部及外部照明及一般照明等宽广范围。

常见DC-DC LED照明应用包括景观照明、内部低压道路照明、太阳能供电照明、汽车照明、应急车辆照明、船舶应用、低压卤素类替代及飞机内部照明等。

本文将重点探讨如何为不同DC-DC LED照明应用选择适合的安森美半导体高能效驱动器方案。

表1：常见DC-DC LED照明应用LED DC-DC开关稳压器拓扑结构根据输入电压与输出电压之间的关系，我们可将LED DC-DC开关稳压器的拓扑结构分为以下几种类型：降压：适合于在所有工作条件下最小输入电压始终高于LED串最大电压的应用。

不同功率等级及与不同电源供电的LED照明驱动器方案佚名
【期刊名称】《中国照明》
【年(卷),期】2009(000)008
【摘要】不同功率等级的LED光源需要不同的驱动电源。

随着LED技术的发展。

LED的应用已经从传统的小功率便携产品背光拓展至中大功率的室内照明、室外照明及手电简等应用。

【总页数】4页(P54,56,58,60)
【正文语种】中文
【中图分类】TM923.01
【相关文献】
1.为不同DC-DC LED照明应用选择适合的开关驱动器方案 [J], 胡高明
2.GnRH激动剂长方案与GnRH拮抗剂方案在不同年龄组、不同反应人群中的新鲜周期临床结局比较 [J], 朱洁茹;欧建平;邢卫杰;陶欣;蔡柳洪;李涛;孙丽;林慧
3.不同功率等级的LED照明驱动方案介绍 [J], 无
4.充电泵与升压转换器不同LED驱动器解决方案之间的较量 [J],
5.充电泵与升压转换器：不同LED驱动器解决方案之间的较量 [J], Oliver; Nachbaur
因版权原因，仅展示原文概要，查看原文内容请购买。

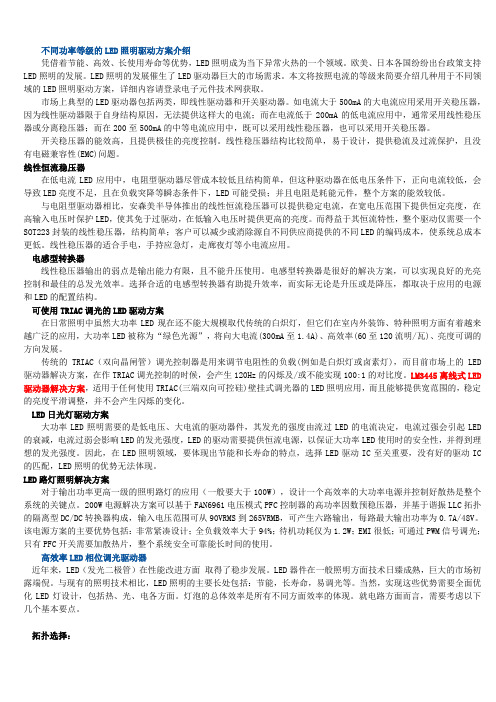

不同功率等级的LED照明驱动方案介绍凭借着节能、高效、长使用寿命等优势，LED照明成为当下异常火热的一个领域。

欧美、日本各国纷纷出台政策支持LED照明的发展。

LED照明的发展催生了LED驱动器巨大的市场需求。

本文将按照电流的等级来简要介绍几种用于不同领域的LED照明驱动方案，详细内容请登录电子元件技术网获取。

市场上典型的LED驱动器包括两类，即线性驱动器和开关驱动器。

如电流大于500mA的大电流应用采用开关稳压器，因为线性驱动器限于自身结构原因，无法提供这样大的电流；而在电流低于200mA的低电流应用中，通常采用线性稳压器或分离稳压器；而在200至500mA的中等电流应用中，既可以采用线性稳压器，也可以采用开关稳压器。

开关稳压器的能效高，且提供极佳的亮度控制。

线性稳压器结构比较简单，易于设计，提供稳流及过流保护，且没有电磁兼容性(EMC)问题。

线性恒流稳压器在低电流LED应用中，电阻型驱动器尽管成本较低且结构简单，但这种驱动器在低电压条件下，正向电流较低，会导致LED亮度不足，且在负载突降等瞬态条件下，LED可能受损；并且电阻是耗能元件，整个方案的能效较低。

与电阻型驱动器相比，安森美半导体推出的线性恒流稳压器可以提供稳定电流，在宽电压范围下提供恒定亮度，在高输入电压时保护LED，使其免于过驱动，在低输入电压时提供更高的亮度。

而得益于其恒流特性，整个驱动仅需要一个SOT223封装的线性稳压器，结构简单；客户可以减少或消除源自不同供应商提供的不同LED的编码成本，使系统总成本更低。

线性稳压器的适合手电，手持应急灯，走廊夜灯等小电流应用。

电感型转换器线性稳压器输出的弱点是输出能力有限，且不能升压使用。

电感型转换器是很好的解决方案，可以实现良好的光亮控制和最佳的总发光效率。

选择合适的电感型转换器有助提升效率，而实际无论是升压或是降压，都取决于应用的电源和LED的配置结构。

可使用TRIAC调光的LED驱动方案在日常照明中虽然大功率LED现在还不能大规模取代传统的白炽灯，但它们在室内外装饰、特种照明方面有着越来越广泛的应用，大功率LED被称为“绿色光源”，将向大电流(300mA至1.4A)、高效率(60至120流明/瓦)、亮度可调的方向发展。

led灯具电源驱动方案设计方案是从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划。

有关灯具的电源驱动方案设计，欢迎大家一起来借鉴一下！一、项目基本情况1.1 项目建设需求多功能礼堂舞台演出显示系统分为主屏、辅屏和会标屏3个部分。

主屏建设需求是建设大幅面、高清晰度的大屏幕，显示多个计算机数字信号、本会场摄像、远程监视或异地会商的视频信号等，实现摄像、讲解资料、视频会议等画面的显示，同时还要兼顾舞台演出背景；辅屏建设需求是显示一个标清信号，实现会议辅助内容的显示，也可用作演出时的报幕、字幕等；会标屏则需要显示多种颜色的文字。

礼堂舞台部分宽20m、深17m、高18m，台口处宽15m、高7.8m ；舞台上方安装灯光、幕布等舞台机械装置；台口两侧耳墙距地面3m，宽8m，高6m。

设计主屏显示面积至少72㎡（12m×6m），屏前是主席台会议和演出的场所，屏后则是演员通过和维护空间，第一排观众距屏至少17m ；辅屏在耳墙上，显示面积至少12㎡（4m×3m）。

二、影响室内LED显示屏质量的关键技术室内LED显示屏在设计屏体时，要考虑显示内容、场地空间条件、显示屏尺寸或像素大三个重要因素，同时要确保生产工艺、技术指标等适合室内实际应用需求，再结合项目造价，进行合理设计。

2.1 LED显示屏点间距视觉颗粒感主要来自人眼有一定的分辨力，在一定距离观看两点，当两点紧密到一定程度时，人眼将无法分辨。

近两年随着LED显示屏制造技术的提高，小间距LED显示屏体分辨率不断提升，室内显示设计已从初始选择最小的点距规格方案提升到选择合适的点距规格方案。

表1 将比较典型的联诚发室内LED显示屏规格对比，P1.6、P2、P2.5、P3、P4、P5为室内常用规格，“P3”表示像素点距为3mm，最小视距为人眼分辨不出像素点颗粒的距离，但这个距离长时间观看会损伤视力，最佳视距为观看屏幕舒适的距离，也是最清晰的距离。

LED通用照明驱动方案11 低功率LED驱动器特征及选择关键点小功率LED电源通常以恒流驱动, 其恒压功效是在输出开路情况下做为保护功效。

小功率LED驱动器特征如图1所表示。

图1: 小功率LED驱动器特征LED驱动器关键功效, 就是在工作条件范围下限制电流, 而不管输入及输出条件怎样改变。

其应用设计面临多个限制条件, 如高能效(低损耗)、高性价比、宽环境条件、高可靠性、灵活、符合电磁干扰(EMI)及谐波含量等方面标准、可改造用于已经有应用及能采取传统控制方法工作等。

要为低功率LED应用选择适合驱动器并不轻易, 需要顾及不一样原因。

比如, 商业和住宅市场对LED灯具在工作温度、使用时长、性能及“能源之星”等行业标准方面要求并不相同。

另外, 灯泡替换应用也存在着独特挑战, 如LED电源及驱动器热度限制、尺寸受限及兼容调光技术等。

就LED通用照明适用标准而言, 关键有美国“能源之星”要求功率因数校正(PFC)标准以及欧盟国际电工委员会(IEC)对总谐波失真限制标准。

其中, “能源之星”V1版灯具标准是自愿性标准, 要求LED照明灯具含有PFC, 适适用于嵌灯、橱柜灯及台灯等特定产品, 但与功率电平无关。

这标准要求住宅应用功率因数(PF)高于0.7, 而商业应用高于0.9。

如前所述, 为低功率LED照明应用选择适合驱动器须考虑众多原因, 这其中, 相关功率因数等行业标准尤为关键。

接下来, 我们将以安森美半导体几款低功率LED通用照明驱动方案为例, 探讨怎样在低功率照明应用中提供高功率因数。

2 DC-DC供电低功率LED照明应用方案LED通用照明有AC-DC供电和DC-DC供电两种方法, 其中AC-DC供电低功率LED通用照明应用及方案在第一讲LED照明驱动方案选型中已经大致介绍过, 所以在此不做赘述, 本讲关键依据功率不一样来介绍DC-DC供电低功率LED通用照明方案。

2.1 1 W-3 W DC-DC LED降压应用经典1 W-3 W DC-DC LED降压照明应用包含MR11/MR16、汽车照明、太阳能供电等。

LED驱动电源设计方案引言LED（Light Emitting Diode）作为一种新型的照明方式，具有低功耗、高亮度、长寿命等优点，被广泛应用于室内外照明、显示屏、汽车照明等领域。

为了满足不同LED照明产品的需求，设计一个高效稳定的LED驱动电源是非常重要的。

本文将介绍一种基于开关电源的LED驱动电源设计方案，通过选取合适的元件和控制策略，实现高效稳定的电源输出，满足LED照明产品的要求。

设计要求在设计LED驱动电源时，需要考虑以下要求：1.输入电压范围：AC 110V~220V2.输出电压：DC 12V3.输出电流：最大1A4.功率因数：大于0.95.效率：大于90%6.过流保护：在输出电流超过额定电流时能够自动断开输出，并保护LED免受损害。

7.温度保护：在高温环境下能够自动降低输出功率，防止电源过热。

8.体积小巧、可靠性高、成本低。

设计方案1. 选择开关电源拓扑结构开关电源是一种高效的电源设计方案，通过采用开关元件（如MOSFET）实现开关操作，能够提供高转换效率和稳定的输出电压。

在LED驱动电源设计中，常用的开关电源拓扑结构有Boost、Buck、Buck-Boost等。

根据设计要求，选择Buck拓扑结构。

2. 开关电源元件选取•开关管：选择功率MOSFET，具有低导通压降和低开关损耗，确保高效率。

•控制芯片：选择高性能的开关电源控制芯片，提供频率可调的PWM控制信号，并具有过流、过压、温度保护等功能。

•输入滤波电容：选择合适的电容，滤除输入电压的高频噪声。

3. 输出电压和电流控制•输出电压控制：在Buck拓扑结构中，通过控制开关管的开关时间，调整输出电压。

控制芯片提供的PWM信号能够实现精确的输出电压控制。

•输出电流控制：通过在输出回路中添加电流检测电阻，将电流转换为电压信号，然后反馈给控制芯片。

控制芯片根据反馈电压调整PWM信号，实现输出电流稳定。

4. 过流保护和温度保护•过流保护：通过在回路中添加一个过流保护电路，当输出电流超过额定值时，过流保护电路将自动断开输出，保护LED免受损害。

全面讲解LED驱动电源方案LED驱动电源是一种用于将交流电转换为直流电并为LED灯提供稳定电流的装置。

它在LED照明领域被广泛应用，具有高效、环保、节能等优点。

下面将全面讲解LED驱动电源的方案，从工作原理、分类、特点等方面详细介绍。

一、工作原理LED驱动电源的工作原理是通过把交流电转变为直流电，并通过恒流电路驱动LED灯。

通常情况下，交流电经过变压器降压后，进入整流电路变为直流电。

然后通过电容滤波电路进行滤波，将电压平稳输出。

最后通过恒流电路将电流稳定地输出到LED灯上。

二、分类1.常规驱动电源：常规驱动电源一般采用线性稳压电源，具有结构简单、成本低廉的特点。

但由于线性稳压电源存在功耗大、效率低等问题，因此在大功率LED照明方案中很少应用。

2.开关型驱动电源：开关型驱动电源采用开关电源技术，具有高效、节能的特点。

它能够通过开关管的开关动作实现高频开关，降低功率损耗。

开关型驱动电源包括单端开关型和双端开关型两种结构。

3.恒流驱动电源：恒流驱动电源是一种特殊的LED驱动电源，其输出电流恒定不变。

它能够根据LED灯的亮度和电压变化自动调节输出电流，确保LED灯的稳定亮度和寿命。

恒流驱动电源能够有效保护LED灯，延长其使用寿命。

三、特点1.高效节能：LED驱动电源具有高效节能的特点。

开关型驱动电源的效率一般在85%以上，而恒流驱动电源的效率更高，可达到90%以上。

相较于传统的线性稳压电源，LED驱动电源能够大大提高能源利用效率。

2.电压稳定性好：LED驱动电源具有较好的电压稳定性。

通过滤波电路和稳压电路的设计，能够确保输出电压的稳定性，避免因电压波动导致LED灯亮度不稳定的情况发生。

3.可调性强：LED驱动电源通常具有可变输出电流或电压的功能。

通过调节电流或电压，可以实现对LED灯亮度的调节，满足不同场景的需求。

4.安全可靠：LED驱动电源具备过压保护、过流保护、短路保护等安全功能。

一旦发生异常情况，驱动电源会自动停止工作，确保LED灯和使用者的安全。
