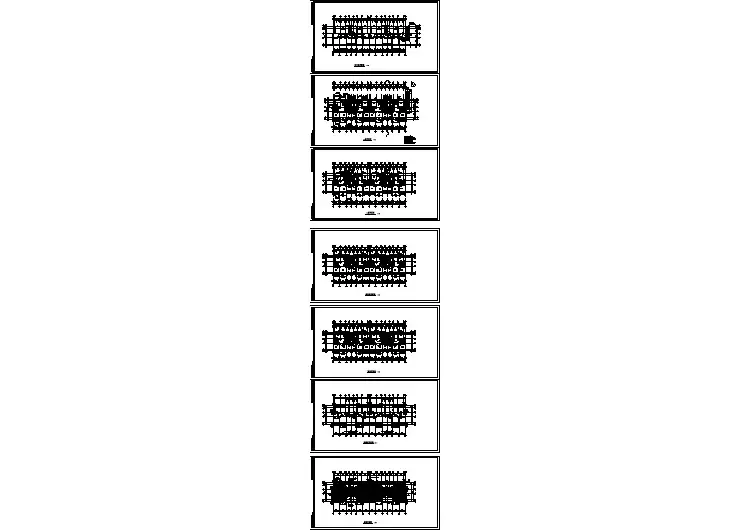

1万平米12层框剪结构商住楼平立剖面设计CAD图纸（1-2层商用）

1万平米12层框剪结构商住楼平立剖面设计CAD图纸（1-2层商用）
会所一号楼二层一层7.8007.2003.600%%p0.0005.000色带用灰色外墙涂料白色外墙涂料立面图1:100一号楼1:100立面图8.400一层5.400二层三层11.400四层14.400五层20.40017.400六层七层23.400八层8.400二层一层5.400四层五层11.40014.400三层八层七层六层17.40020.40023.400十层26.40029.400九层32.400十一层35.400十二层38.40041.400十层十一层九层29.40026.40032.40038.40041.400十二层35.400三层二层7.2003.600一层%%p0.0007.8007.2003.600二层%%p0.000一层7.800色带用灰色外墙涂料白色外墙涂料建 筑电 气给 排 水结 构暖 通8.400一号楼立面图1:1003.900-0.600%%p0.000二层一层5.400四层五层11.40014.400三层八层七层六层17.40020.40023.40043.00043.000十层十一层九层29.40026.40032.40038.40041.400十二层35.40050.99043.300剖面图一号楼1-11:1008.4008.4002.70054005001.350%%p0.000一层30004.0506.9005.400二层9.9008.400三层5.400一层二层地下车库-4.8006.900二层5.40014.40011.400三层五层四层23.40020.40017.400六层七层八层15.90012.9009.900四层五层11.40014.400三层24.90021.90018.900八层七层六层17.40020.40023.40038.40032.40029.40026.400九层十一层十层38.400十二层40.000电梯机房33.9003

129本建筑图集大全目录(更新)

129本建筑图集大全目录(更新)

单层工业厂房钢筋混凝土柱43、05G336柱间支撑44、04G337吊车梁走道板45、05SG343现浇混凝土空心楼盖46、G353-1～3钢筋混凝土屋面梁（2004年合订本）47、G353-4～6钢筋混凝土屋面梁（2004年合订本）48、05G359-1～4悬挂运输设备轨道（2005年合订本）49、08SG360预应力混凝土空心方桩50、07SG359-5悬挂运输设备轨道（适用于门式刚架轻型房屋钢结构）51、04G361预制钢筋混凝土方桩52、04G362钢筋混凝土结构预埋件53、03G363多层砖房钢筋混凝土构造柱抗震节点详图54、05SG408SP预应力空心板55、99ZG408(附册一)SP预应力空心板技术手册56、99ZG408(附册二)SP板/砌块居住建筑设计指南57、03SG409预应力混凝土管桩58、G410-1～21.5m×6.0m预应力混凝土屋面板（2004年合订本）59、G414-1～5预应力混凝土工字形屋面梁（2005年合订本）60、04G415-1预应力混凝土折线形屋架（预应力筋为钢绞线、跨度18m～30m）61、04G4266m后张法预应力混凝土吊车梁62、06SG429后张预应力混凝土结构施工图表示方法及构造详图63、06SG432-1预应力混凝土双T板（坡板宽度2.4m）门式刚架轻型房屋钢结构（有吊车）附构件详图85、07SG518-4多跨门式刚架轻型房屋钢结构（无吊车）可提供与本图集配套使用的门式刚架加工详图。

86、01SG519、01(04)SG519多、高层民用建筑钢结构节点构造详图（含2004年局部修改版）87、03SG519-1多、高层建筑钢结构节点连接（次梁与主梁的简支螺栓连接；主梁的栓焊拼接）88、04SG519-2多、高层建筑钢结构节点连接（主梁的全栓拼接）89、SG520-1～2钢吊车梁（2003年合订本）1钢吊车梁（2003年合订本）290、08SG520-3钢吊车梁（H型钢工作级别A1～A5）91、SG521-1～4钢檩条、钢墙梁(2005年合订本)92、05SG522钢与混凝土组合楼（屋）盖结构构造93、04SG523型钢混凝土组合结构构造94、06SG524钢管混凝土结构构造95、05G525吊车轨道联结及车挡（用于钢吊车梁）96、07SG526户外钢结构独立柱广告牌97、07SG528-1钢雨篷（一）98、06SG529-1单层房屋钢结构节点构造详图（工字形截面钢柱柱脚）99、07SG531钢网架结构设计100、05G514-112m实腹式钢吊车梁轻级工作制（A1～A3）Q235钢101、05G514-412m实腹式钢吊车梁重级工作制（A6～A7）Q345钢102、03SG610-1建筑结构隔震构造详图103、09SG610-2建筑结构消能减震（振）设计104、03SG611砖混结构加固与修复砖墙结构构造（烧结多孔砖与普通砖、蒸压类砖）106、05G613混凝土小型空心砌块墙体结构构造107、02SG614框架结构填充小型空心砌块结构构造108、06SG614-1砌体填充墙结构构造109、03SG615配筋混凝土砌块砌体建筑结构构造110、05SG616混凝土砌块系列块型111、07SG617夹心保温墙结构构造112、SG618-1～4农村民宅抗震构造详图（2008年合订本）1农村民宅抗震构造详图（2008年合订本）2农村民宅抗震构造详图（2008年合订本）3农村民宅抗震构造详图（2008年合订本）4113、02ZG710发泡水泥复合板114、03SG715-1蒸压轻质加气混凝土板(NALC)构造详图115、05SG811条形基础116、06SG812桩基承台117、06G901-1混凝土结构施工图钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架-剪力墙）118、09G901-2混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙）119、09G901-3混凝土结构施工钢筋排布规则与构造详图（筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台）120、09G901-4混凝土结构施工钢筋排布规则与构造详图（现浇混凝土楼面与屋面板）121、09G901-5混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）122、06CG01蒸压轻质砂加气混凝土（AAC）砌块和板材结构构造123、05CG02钢结构设计图实例－多、高层房屋。

建筑装饰图集1-2参考

建筑装饰图集1-2参考
•37
隔墙、隔断装饰工程
图3-17 直滑式隔断的立面图与节点图
•38
隔墙、隔断装饰工程
三、折叠式隔断
折叠式隔断有双向和单向两种形式。按隔扇材料可分为 硬质折叠式隔扇和软质折叠式隔扇。图3-18所示为硬质单向折 叠式隔扇；图3-19所示为软质双向折叠式隔扇。
四、屏风式隔断
屏风式隔断的主要作用是在一定程度上限定空间及遮挡视 线，其类型很多，依安装架立方法可分为固定式、独立式和联 立式等。
3 石膏板复合墙板 在复合板安装时,在板的顶面、侧面和门窗口外侧面,应清
除浮土后均匀涂刷胶粘剂成“八”状,安装时侧面要严密,上下 要
顶紧,接缝内胶粘剂要饱满(要凹进板面5mm左右)。接缝宽度为 35mm,板底空隙不大于25mm,板下所塞木模上下接触面应涂抹胶粘 剂。为保证位置和美观,木模一般不撤除,但不得外露于墙面。
•43
图3-3 隔墙龙骨安装示意图
•9
隔墙、隔断装饰工程
1. 构造做法 2. 施工准备与前期工作 （1）材料准备和要求 ①墙体龙骨 主件主要有50,75,100,150四种系列,其形状 尺寸见表3-4，配件见表3-5，龙骨及配置选用应符合设计要求, 产品应有质量合格证。 ②紧固材料 射钉、膨胀螺丝、镀锌自攻螺丝及木螺丝,选 用应符合设计要求。 ③填充材料 玻璃棉、矿棉板、岩棉板等。 ④罩面板 纸面石膏板 ⑤接缝材料 WKF接缝腻子、白衬布、803胶。
•21
隔墙、隔断装饰工程
图3-11 常用石膏板复合墙板示意图
•22
隔墙、隔断装饰工程
一、施工准备与前期工作
1．材料准备和要求 （1）条板 （2）1：2水泥砂浆或石混凝土 用于板下嵌缝。 （3）腻子：一般采用石膏腻子，用于板面嵌缝。
