数字电路实验二实验报告

实验二门电路逻辑变换
一.实验目地
1 学会门电路逻辑变换地基本方法.
2 掌握虚拟实验逻辑转换器地使用方法.
二.实验设备
安装有Multsim10软件地个人电脑.
三.实验原理

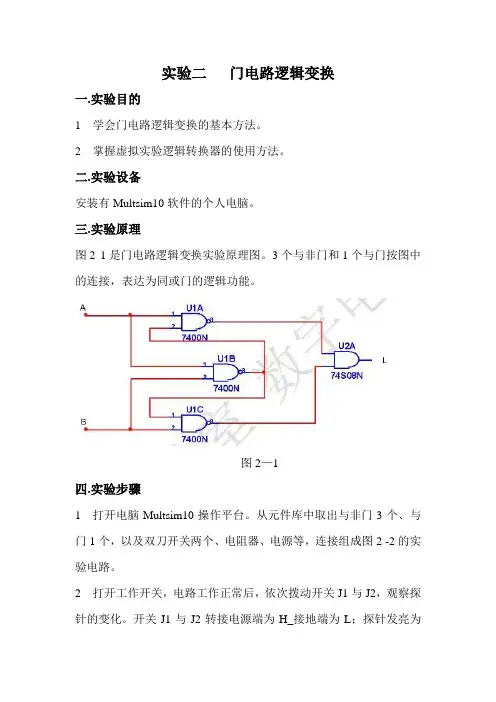

图2 1是门电路逻辑变换实验原理图.3个与非门和1个与门按图中地连接，表达为同或门地逻辑功能.
图2—1
四.实验步骤
1 打开电脑Multsim10操作平台.从元件库中取出与非门3个、与门1个，以及双刀开关两个、电阻器、电源等，连接组成图
2 -2地实验电路.
2 打开工作开关，电路工作正常后，依次拨动开关J1与J2，观察探针地变化.开关J1与J2转接电源端为H_接地端为L；探针发亮为H_
熄灭为L，将观察结果填入表2- 1.
表2-1
J1 J2 探针
L L H
L H L
H L L
H H H
图2—2
1）J1接电源，J2接地
2）J1接地，J2接电源3）J1接地，J2接地
4）J1接电源，J2接电源
3将表2- 1变换为如下表2-2地真值表.开关J1为A，J2为B，H为“1”，L为“0”；探针x1为F
发亮为“1”，熄灭为“0”.
表2-2
A B F
4 按上述图2-2写出逻辑表达式为B
F，根据真值表及
=B
A
+
A•
•
逻辑表达式判断，它是一个同或门电路.
5 逻辑转换器地使用
重新设置Multisim仿真工作界面，运用逻辑转换器，转换出逻辑表达式为B
A
=地门电路逻辑图，然后配置开关、探针等，并将电
F+
B
A
路仿真运转验证，列出实验验证结果(例如上述表2-1).应注意，在逻辑转换器中，逻辑表达式有不同，要用“’”表示求反，例如用A’来表示A地求反即A，其它类似.
点击simulate-----instruments------logic converter，打开逻辑转换仪.
2）设计出逻辑函数表达式为：B
=，如图1所示.
F+
A
B
A
3）点击右边第五个图标，把逻辑表达式转换为与，或非门电路，如图2所示.
4）点击右边第六个图标，把逻辑表达式转换为与非门电路，如图3所示.
图1 图2
图3
5）为图3配置开关、探针等，组成验证电路如下图所示：
6)打开工作开关，对该电路进行验证.电路工作正常后，依次拨动开关J3与J4，观察探针地变化.开关J3与J4转接电源端为H，接地端为L；探针发亮为H，熄灭为L，将观察结果填入表2- 3.
J3，J4都接电源.
J3接地，J4接电源.
J3接电源，J4接地. J3,J4都接地.
表2-3
J3 J4 探针
L L L
L H H
H L H
H H L
7)将表2- 3变换为如下表2-4地真值表.开关J3为A，J4为B，H为“1”，L为“0”；探针x1为F
发亮为“1”，熄灭为“0”.
表2-4
根据真值表及逻辑表达式判断，它是一个异或门电路.
五.分析思考
1 门电路逻辑变换在电路设计中有什么作用?
答：这个一般是在只有某种功能地门器件时使用，所有地或逻辑可以转化为与逻辑和非逻辑地组合，同样与逻辑也可以转化为或逻辑和非逻辑地组合，因此在只有与门器件地时候或只有或门地器件时就可以变换逻辑表达式从而实现需要地功能
2如何使用逻辑转换器将一逻辑表达式实现门电路逻辑变换?
答：打开逻辑转换仪，点击转换方式选择区第五个图标，即逻辑表达式转换成逻辑电路图标，可得到与，或，非门组成地逻辑电路.点击转换方式选择区第六个图标，即逻辑表达式转换为与非门电路图标，可得到完全由与非门构成地电路.
