SYSWELD_HT_中文资料

（使用软件版本，sysweld2010，pam-assembly2009，weld-planner2009）一、软件安装说明软件包括，sysweld2010，pam-assembly2009，weld-planner2009，其中pam-assembly2009，weld-planner2009统一叫做WeldingDE09，安装基本相同，点击setup，所有选项默认，点击next按钮，直到安装完成，点击finish。

所有安装完毕后，重启计算机，在桌面上出现ESI GROUP 文件夹，所有软件的快捷方式都在此文件夹内。

二、基本流程中小件焊接过程模拟分析的步骤是CAD->网格划分(Visual-mesh)->热源校核(sysweld软件中的Heat Input Fitting)->焊接向导(sysweld软件中的welding wizrad)->求解(sysweld slover)->后处理观察结果(sysweld)网格网格划分是有限元必需的步骤。

Sysweld的网格划分工具采用visual-mesh。

版本使用的是Visual –mesh界面见下图对于形状简单的零件，可以在visual-mesh里面直接建立模型，进行网格划分，对于复杂的图形，需要先在CAD画图软件中画出零件的3维几何图形，然后导入visual-mesh软件进行网格划分。

Visual-mesh的菜单命令中的Curve，Surface，Volume，Node是用来创建几何体的命令，接下来的1D,2D,3D是用来创建1维，2维，3维网格的命令。

对于一个简单的焊接零件，网格创建的步骤为：建立节点nodes生成面surface网格生成a)生成2D mesh 用于生成3D网格b)拉伸3D mesh 用于定义材料赋值及焊接计算c)提取2D mesh表面网格用于定义表面和空气热交换d)生成1D 焊接线，参考线用于描述热源轨迹添加网格组a)开始点，结束点，开始单元用于描述热源轨迹b)装夹点用于定义焊接过程中的装夹条件下面以T型焊缝网格划分为例，说明visual-mesh的具体用法，常用快捷键说明：按住A移动鼠标或者按住鼠标中键，旋转目标；按住S移动鼠标，平移目标；按住D移动鼠标，即为缩放；按F键(Fit)，全屏显示；选中目标，按H键(Hide)，隐藏目标；选中目标，按L键(Locate)，隐藏其他只显示所选并全屏显示；Shift+A，选中显示的全部内容；鼠标可以框选或者点选目标，按住Shift键为反选；在任务进行中，鼠标中键一般为下一步或者确认。

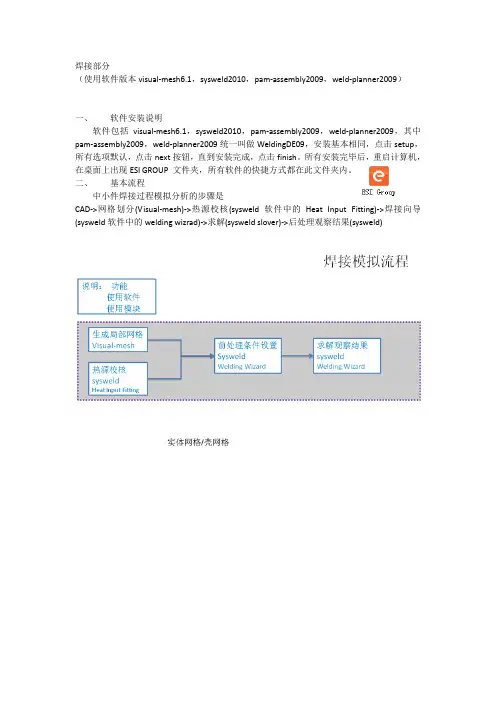

焊接部分（使用软件版本visual-mesh6.1，sysweld2010，pam-assembly2009，weld-planner2009）一、软件安装说明软件包括visual-mesh6.1，sysweld2010，pam-assembly2009，weld-planner2009，其中pam-assembly2009，weld-planner2009统一叫做WeldingDE09，安装基本相同，点击setup，所有选项默认，点击next按钮，直到安装完成，点击finish。

所有安装完毕后，重启计算机，在桌面上出现ESI GROUP 文件夹，所有软件的快捷方式都在此文件夹内。

二、基本流程中小件焊接过程模拟分析的步骤是CAD->网格划分(Visual-mesh)->热源校核(sysweld软件中的Heat Input Fitting)->焊接向导(sysweld软件中的welding wizrad)->求解(sysweld slover)->后处理观察结果(sysweld)网格网格划分是有限元必需的步骤。

Sysweld的网格划分工具采用visual-mesh。

版本使用的是6.1Visual –mesh界面见下图对于形状简单的零件，可以在visual-mesh里面直接建立模型，进行网格划分，对于复杂的图形，需要先在CAD画图软件中画出零件的3维几何图形，然后导入visual-mesh软件进行网格划分。

Visual-mesh的菜单命令中的Curve，Surface，Volume，Node是用来创建几何体的命令，接下来的1D,2D,3D是用来创建1维，2维，3维网格的命令。

对于一个简单的焊接零件，网格创建的步骤为：●建立节点nodes●生成面surface●网格生成a)生成2D mesh 用于生成3D网格b)拉伸3D mesh 用于定义材料赋值及焊接计算c)提取2D mesh表面网格用于定义表面和空气热交换d)生成1D 焊接线，参考线用于描述热源轨迹●添加网格组a)开始点，结束点，开始单元用于描述热源轨迹b)装夹点用于定义焊接过程中的装夹条件下面以T型焊缝网格划分为例，说明visual-mesh的具体用法，常用快捷键说明：按住A移动鼠标或者按住鼠标中键，旋转目标；按住S移动鼠标，平移目标；按住D移动鼠标，即为缩放；按F键(Fit)，全屏显示；选中目标，按H键(Hide)，隐藏目标；选中目标，按L键(Locate)，隐藏其他只显示所选并全屏显示；Shift+A，选中显示的全部内容；鼠标可以框选或者点选目标，按住Shift键为反选；在任务进行中，鼠标中键一般为下一步或者确认。

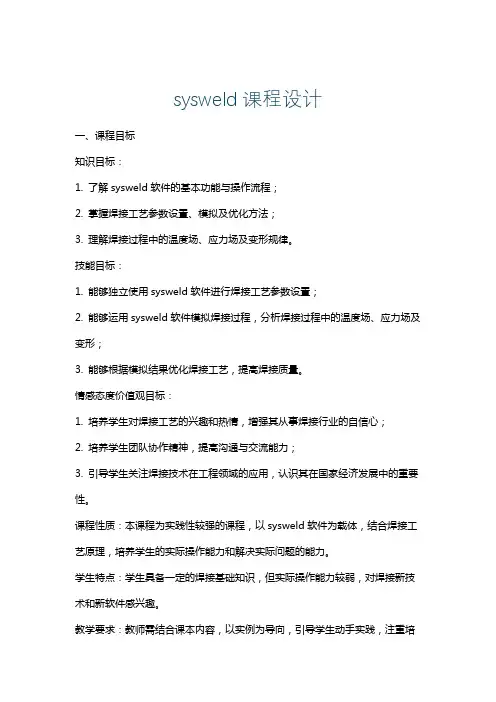

sysweld课程设计一、课程目标知识目标：1. 了解sysweld软件的基本功能与操作流程；2. 掌握焊接工艺参数设置、模拟及优化方法；3. 理解焊接过程中的温度场、应力场及变形规律。

技能目标：1. 能够独立使用sysweld软件进行焊接工艺参数设置；2. 能够运用sysweld软件模拟焊接过程，分析焊接过程中的温度场、应力场及变形；3. 能够根据模拟结果优化焊接工艺，提高焊接质量。

情感态度价值观目标：1. 培养学生对焊接工艺的兴趣和热情，增强其从事焊接行业的自信心；2. 培养学生团队协作精神，提高沟通与交流能力；3. 引导学生关注焊接技术在工程领域的应用，认识其在国家经济发展中的重要性。

课程性质：本课程为实践性较强的课程，以sysweld软件为载体，结合焊接工艺原理，培养学生的实际操作能力和解决实际问题的能力。

学生特点：学生具备一定的焊接基础知识，但实际操作能力较弱，对焊接新技术和新软件感兴趣。

教学要求：教师需结合课本内容，以实例为导向，引导学生动手实践，注重培养学生的实际操作技能。

在教学过程中，关注学生的个体差异，给予个性化指导，确保课程目标的实现。

通过课程学习，使学生能够将理论知识与实际操作相结合，提高焊接工艺水平。

二、教学内容1. sysweld软件概述- 软件背景与发展历程- 软件功能与特点2. sysweld软件操作基础- 软件界面与工具栏介绍- 基本操作流程与技巧3. 焊接工艺参数设置- 焊接方法与工艺参数选择- 参数设置方法与注意事项4. 焊接过程模拟- 温度场模拟- 应力场与变形模拟5. 模拟结果分析- 温度场、应力场及变形分析- 结果与实际焊接效果的对比6. 焊接工艺优化- 基于模拟结果的工艺优化方法- 优化案例分析与讨论7. 实践操作- 案例分析与操作演练- 学生分组操作与成果展示教学内容安排与进度：第1周：sysweld软件概述与操作基础第2周：焊接工艺参数设置第3周：焊接过程模拟第4周：模拟结果分析第5周：焊接工艺优化第6-7周：实践操作教材章节关联：《焊接工艺与设备》第3章 焊接工艺参数及其选择第4章 焊接过程模拟与优化第5章 焊接工艺设备及其自动化三、教学方法1. 讲授法：- 对于sysweld软件的基本概念、原理和操作方法，采用讲授法进行教学，使学生在短时间内掌握基础知识。

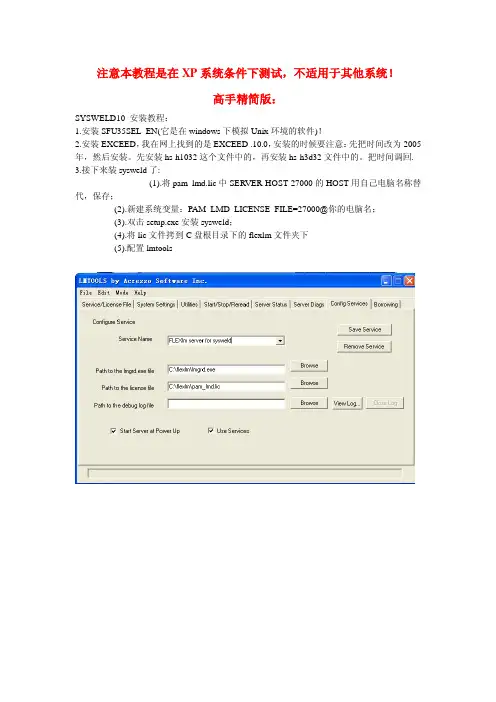

注意本教程是在XP系统条件下测试，不适用于其他系统！高手精简版：SYSWELD10 安装教程：1.安装SFU35SEL_EN(它是在windows下模拟Unix环境的软件)！2.安装EXCEED，我在网上找到的是EXCEED .10.0，安装的时候要注意：先把时间改为2005年，然后安装。

先安装hs-h1032这个文件中的，再安装hs-h3d32文件中的。

把时间调回.3.接下来装sysweld了:(1).将pam_lmd.lic中SERVER HOST 27000的HOST用自己电脑名称替代，保存；(2).新建系统变量：PAM_LMD_LICENSE_FILE=27000@你的电脑名；(3).双击setup.exe安装sysweld；(4).将lic文件拷到C盘根目录下的flexlm文件夹下(5).配置lmtools详细版SYSWELD10 安装教程准备工作：选择你你想要安装软件的位置，创建3个文件夹，注意不要出现中文，破解软件禁忌！1.安装SFU35SEL_EN(它是在windows下模拟Unix环境的软件)！点击下面的图标将SFU35SEL_EN安装到文件夹1.2.安装EXCEED。

安装的时候要注意：先把时间改为2005年，然后安装。

先安装hs-h1032这个文件中的，再安装hs-h3d32文件中的，安装位置为文件夹2。

【破解成功后把时间调回. 】3.接下来装sysweld了:(1).将pam_lmd.lic【sysweld2010_CRACK_Win_SSQ文件夹中】中SERVER HOST 27000的HOST用自己电脑名称替代，保存；【本人电脑中安装了CA TIA软件，所以pam_lmd.lic显示成那种图标】电脑名在我的电脑\右键\计算机名页面下的完整的计算机名称替代后结果为(2).新建系统变量：PAM_LMD_LICENSE_FILE=27000@你的电脑名；我的电脑\右键\高级\环境变量变量名: PAM_LMD_LICENSE_FILE变量值为; D:\Program Files\AAAAAA\3\flexlm\pam_lmd.lic 【D:\Program Files\AAAAAA\3为你要安装sysweld的位置】(3).双击setup.exe安装sysweld；将sysweld安装到D:\Program Files\AAAAAA\3(4).将lic文件拷到D:\Program Files\AAAAAA\3\Flexlm文件夹下；将sysweld2010_CRACK_Win_SSQ\CRACK_Win_SSQ\CRACK_Win_SSQ\Win32中3个文件复制到D:\Program Files\AAAAAA\3\win32中。

SYSWELD实战资料大全使用手册大家好：我是一名在校的SYSWELD软件学习者，学习这个软件有接近一年时间了，一开始是项目需要开始学习这个软件，现在打算毕业论文也在这个软件上做些研究。

经常看到SYSYWELD软件交流群里同学在学习这个软件过程会遇到的各种问题、困惑和茫然，当然这些问题、困惑和茫然我也曾经遇到过，现在看来有些问题并不是什么难题，但就是这些小问题经常困惑我们很长时间，根据我本人的体会，究其原因，总结其有以下三点：（1）软件自身模块较多，有时不知道该用哪个模块，各个模块有什么区别，这些模块去哪里找；（2）焊接仿真技术由于在国内起步较晚，国内尚没有一本关于SYSWELD软件的书，这个初学者带来很大困难，学习只能靠一些零散的课件；（3）身边学习该软件的人较少，甚至自己的BOSS都对其知之甚少，学习只能靠自己不断的摸索。

针对以上问题，我把这一年学习SYSWELD软件的资料做了整理，其中包括ESI公司焊接软件各模块的安装文件、培训整套视频文件、各种仿真案例详解以及一些文献资料等，大小有23.6G，希望对学习这个软件的同学有所帮助，少走一些弯路，更好更快的掌握这个软件的使用。

首先介绍下资料的来源，一部分是在ESI公司培训获得的内部资料，一部分是学校某SYSWELD 大牛老师给的，还有一部分是在学习过程中与别人交流时获得的，我整理的资料里基本覆盖学习这个软件各个方面，包括对材料库和热源的二次开发介绍，关于这个软件的重要性与前景这里就不做介绍了，大家都懂得，下面直接介绍资料的内容和使用方法。

1 安装软件的介绍安装软件包括sysweld2010、visual-environment9.0、weld-planner2012，这三个软件同时适合32\64位系统安装，本人已装过多次，破解完整。

sysweld软件是基于linux系统开发的，截面并不是很友好，用起来比较麻烦，现在用的不是很多，基本作为visual-weld调用求解器用，weld-planner是ESI公司推出的一款装焊模块，可快速预测大型构件的焊接变形，求解速度很快，这里面有部分安装文件要用虚拟光驱打开，最下面是虚拟光驱安装文件，这三个软件基本满足研究焊接仿真的各个方面。

焊接部分（使用软件版本visual-mesh6.1，sysweld2010，pam-assembly2009，weld-planner2009）一、软件安装说明软件包括visual-mesh6.1，sysweld2010，pam-assembly2009，weld-planner2009，其中pam-assembly2009，weld-planner2009统一叫做WeldingDE09，安装基本相同，点击setup，所有选项默认，点击next按钮，直到安装完成，点击finish。

所有安装完毕后，重启计算机，在桌面上出现ESI GROUP文件夹，所有软件的快捷方式都在此文件夹内。

二、基本流程中小件焊接过程模拟分析的步骤是CAD->网格划分(Visual-mesh)->热源校核(sysweld软件中的Heat Input Fitting)->焊接向导(sysweld软件中的welding wizrad)->求解(sysweld slover)->后处理观察结果(sysweld)网格网格划分是有限元必需的步骤。

Sysweld的网格划分工具采用visual-mesh。

版本使用的是6.1Visual –mesh界面见下图对于形状简单的零件，可以在visual-mesh里面直接建立模型，进行网格划分，对于复杂的图形，需要先在CAD画图软件中画出零件的3维几何图形，然后导入visual-mesh软件进行网格划分。

Visual-mesh的菜单命令中的Curve，Surface，Volume，Node是用来创建几何体的命令，接下来的1D,2D,3D是用来创建1维，2维，3维网格的命令。

对于一个简单的焊接零件，网格创建的步骤为：●建立节点nodes●生成面surface●网格生成a)生成2D mesh 用于生成3D网格b)拉伸3D mesh 用于定义材料赋值及焊接计算c)提取2D mesh表面网格用于定义表面和空气热交换d)生成1D 焊接线，参考线用于描述热源轨迹●添加网格组a)开始点，结束点，开始单元用于描述热源轨迹b)装夹点用于定义焊接过程中的装夹条件下面以T型焊缝网格划分为例，说明visual-mesh的具体用法，常用快捷键说明：按住A移动鼠标或者按住鼠标中键，旋转目标；按住S移动鼠标，平移目标；按住D移动鼠标，即为缩放；按F键(Fit)，全屏显示；选中目标，按H键(Hide)，隐藏目标；选中目标，按L键(Locate)，隐藏其他只显示所选并全屏显示；Shift+A，选中显示的全部内容；鼠标可以框选或者点选目标，按住Shift键为反选；在任务进行中，鼠标中键一般为下一步或者确认。

前处理部分为设置各项前处理参数，其中要使用前面的网格与热源校核后保存的热源函数，打开SYSWELD软件，切换到application->Welding Advisor里面选择welding wizard打开焊接向导Reference里面输入工程名，title里面为注释，可以不加加载材料库加载函数库文件加载网格，加载之前生成的网格计算类型选择材料赋值选择实体的网格组选择材料的温度场性质选择材料的应力场性质点击Add添加到下面的图框中焊接过程定义首先是轨迹线的组的定义然后选择热源函数预估熔融区长度，焊接开始时间，焊接速度，然后Add添加到下框中。

Contact适用于计算接触条件的，是可选项。

Heat exchange用于热交换，下面是定义在空气中的散热条件。

Add添加到下框中。

Clamping conditions设置装夹条件在最后一个组里面添加CCN，后面条件上输入UX UY UZ，中间用空格隔开，表示采用刚性约束，约束条件为三方向位移均固定，点击Add添加。

Loads选项可以加载力和位移或者压力，是可选项。

Solver parameters求解参数设置选择温度场及应力场求解参数文件选择应力场求解参数文件点击save，保存，不弹出错误窗口即为设置正确，前处理完成。

保存文件,生成前处理文件如下*.PRJ 工程文件*_HT.DAT 温度场参数文件*_HT_C.DAT 温度场求解命令文件*_METALLURGY.DAT 材料温度场属性文件*_MECH.DAT 应力场参数文件*_MECH_C.DAT 应力场求解参数文件*_MESH_DATA1000.ASC 网格文件完成后可以使用下面命令求解。
