GENESIS CAM制作步骤-1-资料读入

新建料号：在File→Create（创建），弹出Create Entity Popup对话框，其中Entity Name （输入料号）输入厂内料号，Database（文件库名），双击可获得，为固定的！点击Ok 确定即可！导入文件：双击料号，进入Engineering Toolkit窗口导入资料、查看并更正错误:首先查看层，若出现细线或出现大块的图案为D码有问题！必须在Rep层中点击右键选择D码学习器去修改，打开后出现Wheel Template Editor窗口！若确认是单位错了，就在菜单Parms中选择Global中修改单位，点击后出现Global Parameters Popup对话框，改了单位后点击Ok即可，然后Actions菜单中选择Translate Wheel 执行D码文件，若有红色问题，则要手工修改，选中问题点击Sym：，确认形状，输入对应的参数，点击Ok即可，完成此动作，在File中选Closs关闭文件。

用同样的方法一层一层的修改其它问题层，改完后最后修改drl钻带文件。

首先确认尺寸，然后在Rep层右键打开D码学习器去修改，确认单位，若有问题则同上方法修改，然后再查看有否连孔，若有则是格式不对，再查看孔位是否很散，若有则是省零格式错误。

常用的几种格式：英制inch、mil有：2:3 2:4 2:.5 3:5公制mm有：3:3 4:4在钻带层（drl）点击右键选择Aview Ascii查看文字档，看最长的坐标，数X、Y 有几位数，看坐标如有八位数则用3.5和4.4去修改，在钻带层点击Parameters中选Numberef Fromat修改小数格式，坐标单位同时跟小数格式一改，同时钻带单位也要和坐标单位一致！省零格式：Leading 前省零，None不省零，Trailing 后省零。

Gerber格式通常是前省零，钻带格式通常是后省零。

层命名、排序、定属性：改完后点击Ok即可，所有格式改完后，打开所有层，执行进去。

资料读入每种CAM软件读资料时都不能保证把客户原始资料文件按其本来内容无论什么情况下都能百分之百识别过来,虽然GENESIS比其他CAM软件识别的文件格式种类多,而且也是自动识别,但是它同样存在以下几个问题：搞错补零方式；小数点位置读错；单位读错；不能识别某些不规则的D码。

当然错误是少数的，一般情况下都能正确读入资料。

一般流程登入→建工作料号→调入客户原始资料→自动识别→检查并修正错误→转换操作详解一、登入输入你的用户名您的登陆密码二、建立工作料号1，File|Create后，弹出下图：2，在Entity name后输入：料号名字(一般跟厂里料号一致)3，双击Datebase后选择数据资料库4，点OK完成，即可看到所建料号Entity[`entiti] n.实体;组织,机构料号名：各厂都有自己的约定命名规则，但一般都应把以下信息表示进去：属于几层板？板的特征：比如喷锡、金手指等样板还是生产板？板的编号MI版本等等信息关闭料号删除料号料号改名选中料号→File→Rename在弹出窗口中输入旧料号名和新料号名即可三、调入客户原始资料1，双击所建料号名，再双击调出Input窗口(如下)资料来源与目的地控制状态查询及修改表列功能控制开关功能键D 码榨取2，单击Path 选择要读的文件的路径(系统会根据你指定的路径自动搜索相关资料文件读入)三、 自动识别单击Identify ，让系统自动识别读入的资料文件(Identify[ai`dentifai] vt.识别)四、检查并修正错误1，Genesis 系统在读入过程中要处理的对象大概可分为以下几种：Gerber 文件；钻孔文件；D 码文件；(其他文件都不用管，区分这三种文件我们可以从上图中文件格式入手，三者对应Format 分别为Gerber 或Gerber274X ；Excellon2：Wheel 。

)指定Wheel 指定Wheel 规则以文件头选Wheel 规则D 码榨取 单位指定 单位合并 数据源路径可指到目录或档案 料号目录名称 不输入之文件名 实体数据名称(转 image 文件时不需要) 格式单位及参数分析执行转换 執行轉換复制或搬移数据至Input 目录/genesis/fw/jobs/job1/input /… exclude[iks`klu:d] vt.拒绝(排除) extract [iks`tr ækt] vt.提取,解压 translate [tr æns`leit] vt.翻译(转化) merge [m ∂:d З] vt.合并Gerber 文件是一定有的，但一般分274D(格式名为Gerber)和274X(格式名为Gerber274X)两种，两者区别在于274X 的Gerber 文件自身包含了D 码文件：钻孔文件有时没有(这种的在输入过程暂时不管，在后面通过分孔图能转出来)，有的即使有也太多有错；D 码出错也是经常的；下面分别给予说明：2，如何在输入过程中处理Gerber 文件一般通过右键菜单的View Graphic (按住右键不松再移动光标)查看该文件对应的图象 是否正确，如果对应图象显示不正确，则从以下几方面着手修正：A. 通过右键菜单的View Ascii 查看该文件的原始代码选择原始文件名 文件格式 参数(省零方式,单位,数位,wheel) 指定层名 (Create Wheel) 查看图象 查看原始代码 查看二进制代码 文本编辑器 参数 报告 程式 全选 全不选 筛选 自定D 码D 码学习器右击该文件由原始代码我们可以知道该Gerber文件以下信息：①数位是几位(以最多位数的为标准)?②单位③补零方式例、假设查得原始代码如下G54D110*G01X1001500Y954500D02*G01X1004500D01*G01X1003000D02*我们可以得出两个字母之间最多有七位那么有可能小数位前是两位或三位也就是说数位可能2：5制或是3：4制；(甚少是1：6、6：1、5：2或4：3)确定了小数点位置后，就知道了实际大小由实际大小我们也可以猜到该文件采用了什么单位；零加在后面了就说明是后补零方式(补零和省零是不同的意思，注意一字之差)。

新建料号：在File→Create（创建），弹出Create Entity Popup对话框，其中Entity Name （输入料号）输入厂内料号，Database（文件库名），双击可获得，为固定的！点击Ok 确定即可！导入文件：双击料号，进入Engineering Toolkit窗口导入资料、查看并更正错误:首先查看层，若出现细线或出现大块的图案为D码有问题！必须在Rep层中点击右键选择D码学习器去修改，打开后出现Wheel Template Editor窗口！若确认是单位错了，就在菜单Parms中选择Global中修改单位，点击后出现Global Parameters Popup对话框，改了单位后点击Ok即可，然后Actions菜单中选择Translate Wheel 执行D码文件，若有红色问题，则要手工修改，选中问题点击Sym：，确认形状，输入对应的参数，点击Ok即可，完成此动作，在File中选Closs关闭文件。

用同样的方法一层一层的修改其它问题层，改完后最后修改drl钻带文件。

首先确认尺寸，然后在Rep层右键打开D码学习器去修改，确认单位，若有问题则同上方法修改，然后再查看有否连孔，若有则是格式不对，再查看孔位是否很散，若有则是省零格式错误。

常用的几种格式：英制inch、mil有：2:3 2:4 2:.5 3:5公制mm有：3:3 4:4在钻带层（drl）点击右键选择Aview Ascii查看文字档，看最长的坐标，数X、Y 有几位数，看坐标如有八位数则用3.5和4.4去修改，在钻带层点击Parameters中选Numberef Fromat修改小数格式，坐标单位同时跟小数格式一改，同时钻带单位也要和坐标单位一致！省零格式：Leading 前省零，None不省零，Trailing 后省零。

Gerber格式通常是前省零，钻带格式通常是后省零。

层命名、排序、定属性：改完后点击Ok即可，所有格式改完后，打开所有层，执行进去。

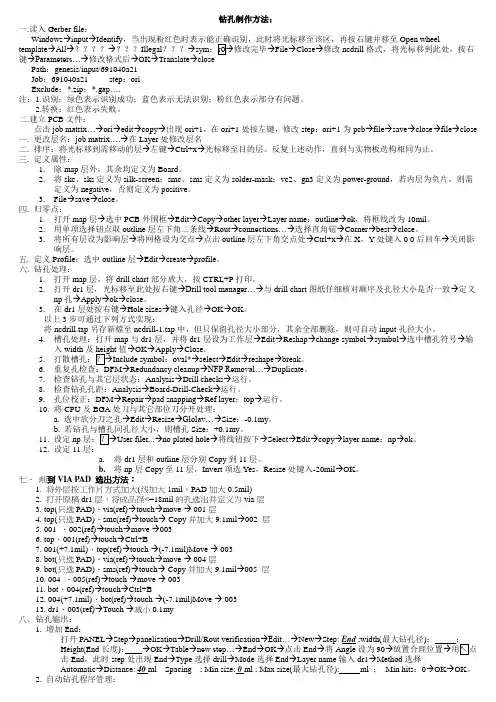

钻孔制作方法：一.读入Gerber file：Windows→input→Identify Open wheeltemplate→All→？？？？→？？？Illegal？？？→sym修改完毕→File→Close→修改ncdrill格式，将光标移到此处，按右键→Parameters…→修改格式后→OK→Translate→Path：genesis/input/691040a21Job：691040a21 step：oriExclude：*.zip；*.gap….注：1.识别：绿色表示识别成功；蓝色表示无法识别；粉红色表示部分有问题。

2.转换：红色表示失败。

二.建立PCB文件：点击job matrix…→ori→edit→copy→出现ori+1，在ori+1处按左键，修改step：ori+1为pcb→file→save→close→file→close一.更改层名：job matrix….→在Layer处修改层名二.排序：将光标移到需移动的层→左键→Ctrl+x→光标移至目的层。

反复上述动作，直到与实物板迭构相同为止。

三.定义属性：1.除map层外，其余均定义为Board。

2.将skc、sks定义为silk-screen；smc、s ms定义为solder-mask；vc2、gn3定义为power-ground，若内层为负片，则需定义为negative，否则定义为positive。

3.File→save→close。

四.归零点：1.打开map层→选中PCB外围框→Edit→Copy→other layer→Layer name：outline→ok，将框线改为10mil。

2.用单项选择钮点取outline层左下角二条线→Rout→connections…→选择直角钮→Corner→best→close。

3.将所有层设为影响层→将网格设为交点→点击outline层左下角交点处→Ctrl+x→在X，Y处键入0 0后回车→关闭影响层。
