剪力墙连梁部分在三本规范中的对照

：（03G101-1）P56剪力墙结构中的连梁按框梁设计网友问答精选（结构之二）问：（03G101-1）P36钢筋不等截面搭接方法？答：见《钢筋机械连接通用技术规程》JGJ107-2003，《钢筋焊接及验收规程》JGJ18-2003.问：（03G101-1）P47拐角墙是否有无暗柱均需按此节点做法？答：规范规定一字墙10d，拐角墙带翼墙时15d.问：（03G101-1）P47剪力墙在交叉点，转角墙是否应伸入对边弯折？答：转角墙、丁字墙：水平筋均应伸入对边弯折15d。

问：（03G101-1）P47转角墙内侧筋伸入暗柱的水平长度是0.4laE还是外侧即可？答：转角墙内侧筋应伸入对边弯折15d。

问：（03G101-1）P47剪力墙水平筋在端柱时，是否只算锚固即可？答：有端柱时，剪力墙水平筋可在端柱中锚固，够锚固长度lae即可问：（03G101-1）P49约束边缘构件纵向钢筋连接构造不太明白答：此问题有误，建议更正，并尽快在修编时进行修改。

应同08G101-5的P70。

问：（03G101-1）P54满足锚固长度时，是否还需要弯15d? 答：满足直锚时按右中图施工：“纵筋在端支座直锚构造”问：（03G101-1）P54下部纵筋在何处连接？答：见注：6，在箍筋加密区以外机械连接。

问：（03G101-1）墙板水平筋放在暗柱钢筋里面，是不是可放在暗柱外面端部？答：建议墙水平筋伸至暗柱纵筋的外侧。

问：（03G101-1）P55，≥1.5的锚固长度是如何得出的？答：从P34中查laE，然后乘以1.5得1.5laE的长度。

问：（03G101-1）第48页剪力墙竖向钢筋构造中只有机械连接和绑扎搭接接头型式，而没有焊接接头型式，那么，剪力墙墙身竖向钢筋是否可以采用焊接接头呢？答：可以采用焊接连接。

问：（03G101-1）P61通筋小于1/6梁的做法？答：图⑤⑥的1/6的计算见图中注的公式c/(hc-50)≤1/6，>1/6时用图①或④问：（03G101-1）P66悬挑梁，上部只有两根主筋，是否弯下？答：只有两根钢筋无需弯下。

框⽀剪⼒墙结构规范的⼀些摘抄要点抗规6 多层和⾼层钢筋混凝⼟房屋6.1 ⼀般规定6.1.1 本章适⽤的现浇钢筋混凝⼟房屋的结构类型和最⼤⾼度应符合表6.1.1的要求。

平⾯和竖向均不规则的结构，适⽤的最⼤⾼度宜适当降低。

依据表6.1.1 现浇钢筋混凝⼟房屋适⽤的最⼤⾼度(m)。

部分框⽀抗震墙100m（注1：部分框⽀抗震墙结构指⾸层或底部两层为框⽀层的结构，不包括仅个别框⽀墙的情况）6.1.3钢筋混凝⼟房屋抗震等级的确定，尚应符合下列要求：1 设置少量抗震墙的框架结构，在规定的⽔平⼒作⽤下，底层框架部分所承担的地震倾覆⼒矩⼤于结构总地震倾覆⼒矩的50%时，其框架的抗震等级应按框架结构确定，抗震墙的抗震等级可与其框架的抗震等级相同。

注：底层指计算嵌固端所在的层。

2 裙房与主楼相连，除应按裙房本⾝确定抗震等级外，相关范围不应低于主楼的抗震等级；主楼结构在裙房顶板对应的相邻上下各⼀层应适当加强抗震构造措施。

裙房与主楼分离时，应按裙房本⾝确定抗震等级。

4 当甲⼄类建筑按规定提⾼⼀度确定其抗震等级⽽房屋的⾼度超过本规范表6.1.2相应规定的上界时，应采取⽐⼀级更有效的抗震构造措施。

注：本章“⼀、⼆、三、四级”即“抗震等级为⼀、⼆、三、四级”的简称。

表6.1.2抗震等级设防烈度7度时部分框⽀抗震墙结构在25~80m间，框架层框架⼆级，抗震墙⼀般部位三级、加强部位⼆级。

6.1.9 抗震墙结构和部分框⽀抗震墙结构中的抗震墙设置，应符合下列要求： 1 抗震墙的两端（不包括洞⼝两侧）宜设置端柱或与另⼀⽅向的抗震墙相连；框⽀部分落地墙的两端（不包括洞⼝两侧）应设置端柱或与另⼀⽅向的抗震墙相连。

2 较长的抗震墙宜设置跨⾼⽐⼤于6的连梁形成洞⼝，将⼀道抗震墙分成长度较均匀的若⼲墙段，各墙段的⾼宽⽐不宜⼩于3。

3 墙肢的长度沿结构全⾼不宜有突变；抗震墙有较⼤洞⼝时，以及⼀、⼆级抗震墙的底部加强部位，洞⼝宜上下对齐。

4 矩形平⾯的部分框⽀抗震墙结构，其框⽀层的楼层侧向刚度不应⼩于相邻⾮框⽀层楼层侧向刚度的50%;框⽀层落地抗震墙间距不宜⼤于24m，框⽀层的平⾯布置宜对称，且宜设抗震筒体；底层框架部分承担的地震倾覆⼒矩，不应⼤于结构总地震倾覆⼒矩的50%。

抗震设防烈度6、7度地区A级高度剪力墙结构设计要点一、整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：◇全部落地剪力墙——6度、7度抗震时，分别为140、120m◇部分框支剪力墙——6度、7度抗震时，分别为120、100m◇A级高度甲类高层建筑的剪力墙结构最大适用高度：6度、7度抗震时，将本地区设防烈度提高一级后，应符合上述要求（说明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度）◆结构的最大高宽比；◇6和7度抗震时，分别为6、5◆质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；◇其他情况，应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响，结构自振周期折减系数取值0.9～1.0◆平面规则检查，需满足：◇形状：平面长度不宜过长（图1），L/B宜符合表3.4.3的要求；平面突出部分的长度l、l/b宜符合表1的要求；建筑平面不宜采不宜过大、宽度b不宜过小(图1)，l/Bmax用角部重叠或细腰形平面布置。

（图2）图1 建筑平面示意图2 角部重叠和细腰形平面示意◇扭转：1、在考虑偶然偏心影响的规定水平地震力作用下，楼层竖向构件最大的水平位移和层间位移，A级高度高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍；《高规》第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.4倍。

注：当楼层的最大层间位移角不大于0.4/1000时，该楼层竖向构件的最大水平位移和层间位移与该楼层平均值的比值可适当放松，但不应大于1.6。

2、结构扭转为主的第一自振周期Tt 与平动为主的第一自振周期T1之比，A级高度高层建筑不应大于0.9，《高规》第10章所指的复杂高层建筑不应大于0.85。

◇楼板：1、当楼板平面比较狭长、有较大的凹入或开洞而使楼板有较大削弱时，应在设计中考虑楼板削弱产生的不利影响；2、有效楼板宽度不宜小于该层楼面宽度的50%；楼板开洞总面积不宜超过楼面面积的30%；3、在扣除凹入或开洞后，楼板在任一方向的最小净宽度不宜小于5m，且开洞后每一边的楼板净宽度不应小于2m。

连梁抗剪超限解决办法⼤全！结构概念设计要求，不但应保证连梁在地震作⽤下的变形和耗能能⼒，⽽且还需确保连梁不能先于弯曲⽽发⽣剪切破坏。

因为剪切破坏为脆性破坏，⼀旦发⽣连梁便退出⼯作，耗能能⼒便⽆从谈起。

并且，国内外试验研究表明，当连梁的平均剪应⼒过⼤时，在箍筋尚未充分发挥作⽤前，连梁就会发⽣剪切破坏。

由此可以看出，对连梁截⾯的剪压⽐限定在⼀定范围内是完全必要的，剪压⽐超限就意味着地震时延性连梁的失效。

《⾼层建筑混凝⼟结构技术规程》JGJ 3-2010第7.2.22规定：连梁截⾯剪⼒设计值应符合下列规定：1 、永久、短暂设计状况2 、地震设计状况跨⾼⽐⼤于2.5的连梁跨⾼⽐不⼤于2.5的连梁式中：V——按本规程第7.2.21条调整后的连梁截⾯剪⼒设计值；bb——连梁截⾯宽度；hbo——连梁截⾯有效⾼度；——混凝⼟强度影响系数，见本规程第6.2.6条。

然⽽，现在住宅楼越盖越⾼，地震烈度也提⾼了，在结构整体计算中，剪⼒墙连梁经常会出现截⾯不⾜、抗剪不⾜的超限情况，即我们常说的连梁剪压⽐超限。

⼟⽊君今天汇总了些连梁剪压⽐超限时的处理⽅法，供诸君参考。

1、减⼩连梁刚度减⼩连梁刚度后，可以降低连梁弯矩、减⼩连梁剪⼒设计值。

减⼩连梁刚度的⽅法有很多，如减⼩连梁截⾯⾼度、增加连梁跨度、设⽔平缝形成双连梁和多连梁等。

其中减⼩连梁截⾯⾼度虽可以减⼩连梁剪⼒设计值，但其抗剪截⾯也会减⼩，所以不⼀定有效。

另外，由《⾼层建筑混凝⼟结构技术规程》JGJ3-2010中第7.2.22条及7.2.23条不难看出，剪⼒墙连梁跨⾼⽐⼤于2.5的与不⼤于2.5的调整系数是不⼀样的，不⼤于2.5的连梁要求更严格，相反的就可以得出结论，⼤于2.5的连梁截⾯更容易满⾜抗剪的要求。

2、考虑连梁开裂后的刚度降低《⾼层建筑混凝⼟结构技术规程》 JGJ 3-2010第5.2.1条规定：⾼层建筑结构地震作⽤效应计算时，可对剪⼒墙连梁刚度予以折减，折减系数不宜⼩于0.5。

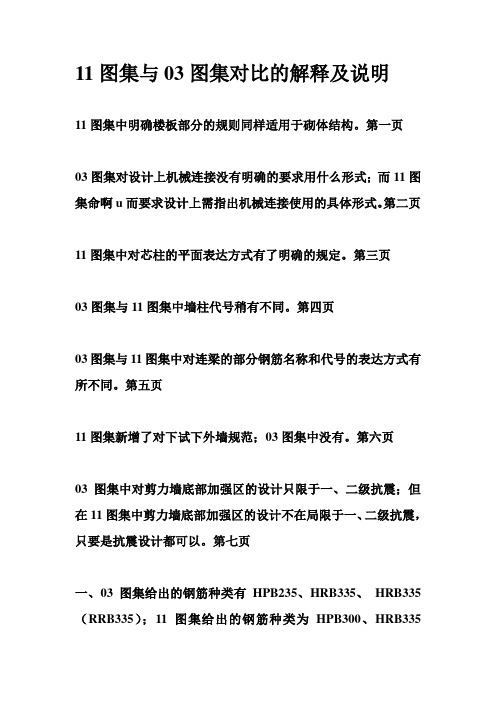

11图集与03图集对比的解释及说明11图集中明确楼板部分的规则同样适用于砌体结构。

第一页03图集对设计上机械连接没有明确的要求用什么形式；而11图集命啊u而要求设计上需指出机械连接使用的具体形式。

第二页11图集中对芯柱的平面表达方式有了明确的规定。

第三页03图集与11图集中墙柱代号稍有不同。

第四页03图集与11图集中对连梁的部分钢筋名称和代号的表达方式有所不同。

第五页11图集新增了对下试下外墙规范；03图集中没有。

第六页03图集中对剪力墙底部加强区的设计只限于一、二级抗震；但在11图集中剪力墙底部加强区的设计不在局限于一、二级抗震，只要是抗震设计都可以。

第七页一、03图集给出的钢筋种类有HPB235、HRB335、HRB335（RRB335）；11图集给出的钢筋种类为HPB300、HRB335（HRBF335）、HRB335(HRBF4005 、RRB335)、HRB500（HRBF500 ）。

二、03图集钢筋锚固系数表中给出钢筋直径范围：小于等于25mm、大于25mm，钢筋直径范围不同，同种类的钢筋锚固系数不同。

而11图集只是给出钢筋直径小于等于25mm的系数，钢筋直径大于25mm，锚固系数用表中的系数诚意1.1即可。

三、03图集钢筋的锚固长度分为抗震和非抗震两张系数表；在11图集中将抗震和非抗震的系数表合二为一。

四、03图集中钢筋锚固系数表中，混凝土等级最大到大于等于C40；而在11图集中混凝土等级在C40之后给出了C45、C50、C55、大于等于C60，明确了C40以上标号混凝土的锚固系数。

五、03图集中对锚固长度的最小值要求是250mm；二11图集要求锚固最小值为200mm。

六、03图集中的抗震系数表中直接给出了抗震的锚固系数；但在11图集中各个抗震等级的钢筋锚固系数是由公式计算出来得到的，且修正系数根据抗震等级不同而不同。

第八页对环境类别的划分：03图集中将环境类别分为：一类、二a类、二b类、三类、四类、五类。

问题一：关于短肢剪力墙抗震等级需要提高一级采用的疑问问题描述：《高层建筑混凝土结构技术规程》（JGJ 3-2002 ）7.1.2中第3条提到“抗震设计时，短肢剪力墙的抗震等级应比本规程表4.8.0规定的剪力墙的抗震等级提高一级采用”，但是我翻遍了《高层建筑混凝土结构技术规程》（JGJ 3-2010）中没有提到关于短肢剪力墙需要提高抗震等级的条文？是不是新规范取消了这条规定？同事也说送审的短肢剪力墙计算数据中没有提高抗震等级，送审回复也没要求改。

解答：条文说明7.2.2“短肢剪力墙的抗震等级不再提高，但在第2款中降低了轴压比限值”这个跟老版的高规不同。

问题二：设计上剪力墙连梁是否与有梁板的梁表示在一起解答：连梁的定义连梁：是指在剪力墙结构和框剪结构中，连接墙肢与墙肢、墙肢与框架柱的梁。

连梁具有一般跨度较小（通常跨高比小于5）、截面大，且与连梁相连的墙体刚度又很大等特点。

一般在风荷载和地震荷载的作用下，连梁的内力往往很大。

连梁、次梁、框架梁的区分：通常情况框架梁是框架结构中柱与柱之间的梁；次梁就是指两端搭在框架梁上的梁；连梁是剪力墙结构中墙与墙之间的梁，框架梁是以弯曲变形为主的构件；连梁是以剪切变形为主的构件。

框架梁是由柱子支撑梁来承重的构件，上部荷载直接由梁承重，再由梁将荷载传达到柱子上；连梁是将荷载由连梁传递至墙体。

从外形上来说，一般框架梁的跨高比大于5；而连梁的跨高比小于5。

问题三：剪力墙钢筋是否要求抗震，能否结合相关规范说一下？解答：剪力墙结构是有抗震等级区别的，但是，建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上，从来没有条文规定剪力墙的钢筋必须满足代E字的钢筋指标（关于“屈屈比”、“屈强比”、“最大拉力下伸长率”）。

楼主若查GB50011-20 10不方便，先传个混凝土结构工程施工质量验收规范5.2.2条（强条）的图片，仔细琢磨。

问题四：为了保证剪力墙结构有良好的抗震性能，谈谈有哪些有关概念设计？解答：《建筑抗震设计规范》（GB50011-2010）中，第3章基本规定3.9结构材料3.10建筑抗震性能化设计、第4章场地与地基、第6章之抗震墙基本抗震构造措施章节......等等，无处不贯穿抗震概念设计思想，基本上贯穿全本规范文字，这个答题框容纳不下全部内容。

剪力墙连梁超限问题的处理方法黄起益【期刊名称】《《福建建筑》》【年(卷),期】2019(000)008【总页数】6页(P40-45)【关键词】高层建筑; 剪力墙结构; 连梁; 超限【作者】黄起益【作者单位】厦门大学嘉庚学院福建漳州363105【正文语种】中文【中图分类】TU9730 引言在高层建筑混凝土结构设计中，不论是剪力墙结构、框架-剪力墙结构，还是筒体结构，剪力墙连梁都很容易发生超筋超限现象。

尤其是设防烈度高、基本风压大的地区，该现象更为明显[1-2]。

从汶川地震的破坏现场可以看到，虽然剪力墙连梁是一种很重要的耗能构件，但是当连梁过早发生剪切破坏时，便失去了作为耗能构件的意义，不仅不能起到良好的耗能效果，也未能起到保护墙体的作用[3]。

迄今为止尽管各种新型剪力墙的相关研究成果非常丰富，但在超高层建筑和高层建筑中现浇钢筋混凝土结构仍然是应用最为普遍的一种[4]。

研究钢筋混凝土剪力墙结构及其破坏模式仍具有普遍适用性，而作为耗能构件的连梁，如何保证连梁不发生剪切破坏，并解决在设计过程中遇到的超筋超限问题便成为一个棘手又重要的研究内容。

1 连梁定义通常把利用建筑物墙体作为承受竖向荷载、抵抗水平荷载的结构，称为剪力墙结构。

在抗震地区，也称为抗震墙结构。

剪力墙结构设计时，剪力墙布置不宜过长，《高层建筑混凝土结构技术规程》(JGJ 3-2010)(以下简称《高规》)规定墙段长度不宜大于8 m[5]。

为此，墙长超过8m剪力墙通常会进行开洞处理，形成联肢剪力墙(双肢或多肢)。

联肢剪力墙之间，两端与剪力墙在平面内相连的梁即为连梁。

当梁一端为框架柱另一端为剪力墙或两端均为剪力墙但跨高比不小于5时，宜按框架梁设计。

在梁平法施工图[6]中，前者用KL或WKL编号，后者用LLk编号，如图1所示。

为了避免靠近墙侧梁端发生剪切破坏，梁箍筋宜全长加密，并适当加强(如加大箍筋直径、增加箍筋肢数或减少箍筋间距)。

(a) (b)(c) (d)(c)图1 梁编号(a)两端均为墙肢(跨高比<5)；(b)两端均为墙肢(跨高比≥5)；(c)一端为框架柱，一端为剪力墙；(d)两端均为框架柱；(e)一端在剪力墙平面内，一端在剪力墙平面外。

剪力墙结构条文《高规》《抗规》一，剪力墙的最大适用高度和抗震等级《高规》表3.3.1-1（适用高度），表3.3.2（最大高宽比），表3.9.3（抗震等级）二，剪力墙设置《高规》7.1.1及条文说明，抗规6.1.9。

三，洞口布置《高规》7.1.2及条文说明，《抗规》6.1.9及条文说明。

四，梁的布置（剪力墙与平面外梁刚接时墙的配置）《高规》7.1.6及条文说明。

五，设置端柱与翼墙《抗规》6.1.9-1（宜设置端柱）《抗规》6.2.13及条文说明。

（翼墙的有效长度）《砼规》第9.4.3条规定剪力墙的翼缘计算宽度。

计算“强剪弱弯”实配钢筋的弯矩时计入两侧翼墙内纵向钢筋的翼缘范围。

六，开洞口的剪力墙的分类由于墙断开有洞口，所以剪力墙实际是一开有洞口的悬臂构件，他的受力情况将随洞口的大小，形状和位置的不同而变化。

洞口系数ρ=墙面洞口面积/墙面不计洞口的总面积X100%1）整体墙凡墙面不开洞或开洞面积较小（通常规定洞口系数小于15%），且孔洞间净距及洞边至墙边净距大于洞口长边尺寸时，可以忽略洞口的影响，作为整体墙来考虑。

2）小开口整体墙当洞口较大（洞口系数在15%~30%之间）3）双肢剪力墙如果洞口面积更大（洞口系数在30%~50%之间）4）壁式框架当洞口尺寸甚大（洞口系数大于50%时）七，延性剪力墙的分类（柱形墙肢，短肢剪力墙，一般剪力墙）悬臂实体剪力墙根据墙肢截面高度与厚度之比的不同可分为柱形墙肢，短肢剪力墙和一般剪力墙。

柱形墙肢《高规》7.1.7及条文说明，《砼规》9.4.1及条文说明，《抗规》6.4.6短肢剪力墙《高规》7.1.8注1，及条文说明。

《高规》7.7.2。

八，底部加强区《高规》7.1.4，《砼规》11.1.5，《抗规》6,1,10，各自条文说明说明了设置“剪力墙底部加强部位”的原因。

九，轴压比剪力墙的轴压比分两段设置1）普通剪力墙的轴压比控制2）底部加强区剪力墙的轴压比控制确定是否要设置约束边缘构件N=1.2X（恒载标准值+活载标准值X组合系数）《抗规》要求）置约束边缘构件还是构造边缘构件。

总说明和制图规则部分一、绪论11G101自2011年9月1日实行，16G101自2016年9月1日实行，正好5年一个周期。

当初11G101的推出变化挺大的，因为2010年，《混凝土结构设计规范》（以下简称《混规》）、《建筑抗震设计规范》（以下简称《抗规》）和《高层建筑混凝土结构技术规程》（以下简称《高规》）进行了重大修订，因为G101是以规范为依据，所以，11G101相对于03G有很大变化，加之，11G101的体系也作了重大调整，进行了一些合并，从原6本图集压缩了3本图集。

那么，16G101相对于11G101有哪些变化呢？无重大变化，相似度约90%。

但即使10%的差异也是需要研读。

平面表示法及平法制图规则不会有变化，规则有稳定性，不可能一直变来变去，但可以局部修正和完善。

其次，原规范依据没有变化，如果说有变化，仅《中国地震动参数区划图》（GB18306-2015）是新增的。

同时，16G101-1总说明3：“当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。

工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。

”原图集无此说明，这条说明有多重含义，一是图集从属和依附于规范；二、凡图集与规范不符的以规范为准；三、当规范修订，图集不符部分视为无效；四，使用者不能教条地使用图集，要与规范对照复核后使用。

本次图集修订必要性不大。

首先是因为规范还没修订，图集的修订应与规范的修订保持同步。

其次是平法图集本身也没有重大理论发现和科研成果。

不论是规范和图集都要保持相对的稳定性和延续性，不可频繁变更与升版。

复次，图集标准体系没有作出重大调整，笔者在点评03G101和 11G101时曾建议G101整合成一本。

图集一分为三，每本图集都有相同内容，如一些通用性说明和规定，可以合而为一，避免重复，减少容量。

同时合而为一便于随带、翻阅和查询，如竖向构件柱墙的上部构造做法要到11G101-1上去查，柱墙在基础内构造要到11G101-3上去查，把一种构件进行人为的割裂。
