扬声器工艺流程扬声器是一种将电信号转化为声音的设备，广泛应用于音响系统、汽车音响和通信设备中。
扬声器的制造工艺流程非常复杂，需要经过多个环节才能完成。
首先，扬声器的制造流程包括产品设计、原材料采购、机械加工、组装、测试和包装等环节。
产品设计是整个流程的起点，包括外形设计、电路设计和声音调试等。
设计师根据市场需求和客户要求，使用专业设计软件绘制扬声器的三维模型，确定外形尺寸和内部电路结构。
然后，原材料采购是制造流程的关键环节之一。
扬声器的主要原材料包括磁钢、线圈、纸盘、扬声器盒等。
采购部门需要根据产品设计要求，选择合适的供应商采购优质的原材料。
对于某些关键材料，如磁钢和线圈，需要经过多轮的性能测试和比较才能确定最终供应商。
接下来是机械加工环节。
先将原材料进行预处理，如磁钢进行磁化处理，线圈进行涂层处理。
然后使用机床进行加工，根据设计图纸，将磁钢切割成合适的尺寸和形状。
同时，利用自动化设备，将线圈包裹在纸盘上，形成扬声器的振膜。
这些加工步骤需要高精度的设备和技术人员的操作。
组装环节是制造流程中的核心步骤。
首先，将振膜和磁钢进行装配，确保线圈和磁场的位置和间隙符合设计要求。
然后，将声音传导部件、电路板和外壳进行组装。
组装过程需要严格控制每个环节的质量，确保组装的每个部件的连接和安装正确无误。
在组装完成后，需要对扬声器进行测试。
测试环节包括静态测试和动态测试两个部分。
静态测试主要是检查扬声器的外观和连接线路是否存在缺陷。
动态测试则是通过发送特定频率的电信号，检查扬声器的响应和音质。
只有通过测试才能确保扬声器的质量和性能符合要求。
最后一步是包装环节。
经过测试的，扬声器需要进行合适的包装。
包装材料应该能保护扬声器不受外界环境的损害，同时具备良好的外观和包装技术的标识。
包装后的扬声器将通过物流渠道运送到销售商和最终用户。
总之，扬声器的制造工艺流程非常复杂，需要经过产品设计、原材料采购、机械加工、组装、测试和包装等多个环节。

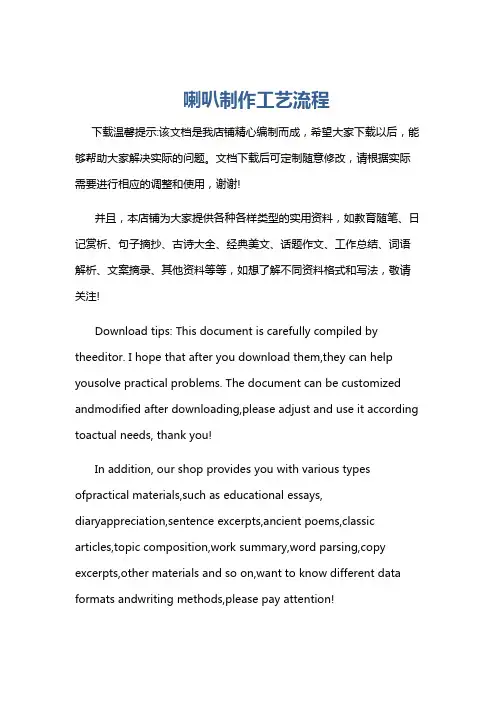

喇叭制作工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!喇叭制作工艺流程一、设计与规划阶段。
在开始制作喇叭之前，首先要进行详细的设计与规划。

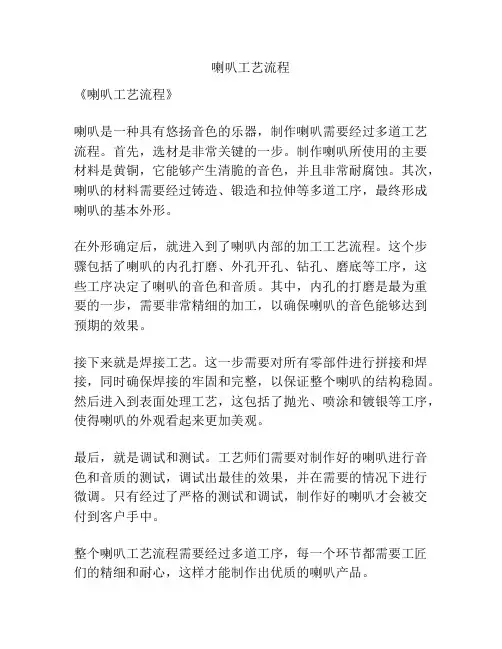

喇叭工艺流程
《喇叭工艺流程》
喇叭是一种具有悠扬音色的乐器，制作喇叭需要经过多道工艺流程。
首先，选材是非常关键的一步。
制作喇叭所使用的主要材料是黄铜，它能够产生清脆的音色，并且非常耐腐蚀。
其次，喇叭的材料需要经过铸造、锻造和拉伸等多道工序，最终形成喇叭的基本外形。
在外形确定后，就进入到了喇叭内部的加工工艺流程。
这个步骤包括了喇叭的内孔打磨、外孔开孔、钻孔、磨底等工序，这些工序决定了喇叭的音色和音质。
其中，内孔的打磨是最为重要的一步，需要非常精细的加工，以确保喇叭的音色能够达到预期的效果。
接下来就是焊接工艺。
这一步需要对所有零部件进行拼接和焊接，同时确保焊接的牢固和完整，以保证整个喇叭的结构稳固。
然后进入到表面处理工艺，这包括了抛光、喷涂和镀银等工序，使得喇叭的外观看起来更加美观。
最后，就是调试和测试。
工艺师们需要对制作好的喇叭进行音色和音质的测试，调试出最佳的效果，并在需要的情况下进行微调。
只有经过了严格的测试和调试，制作好的喇叭才会被交付到客户手中。
整个喇叭工艺流程需要经过多道工序，每一个环节都需要工匠们的精细和耐心，这样才能制作出优质的喇叭产品。

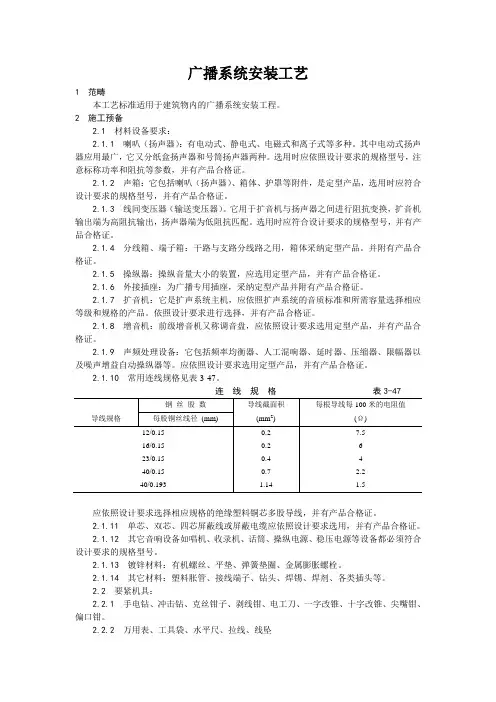

广播系统安装工艺1 范畴本工艺标准适用于建筑物内的广播系统安装工程。
2 施工预备2.1 材料设备要求：2.1.1 喇叭（扬声器）：有电动式、静电式、电磁式和离子式等多种。
其中电动式扬声器应用最广，它又分纸盒扬声器和号筒扬声器两种。
选用时应依照设计要求的规格型号，注意标称功率和阻抗等参数，并有产品合格证。
2.1.2 声箱：它包括喇叭（扬声器）、箱体、护罩等附件，是定型产品，选用时应符合设计要求的规格型号，并有产品合格证。
2.1.3 线间变压器（输送变压器）。
它用于扩音机与扬声器之间进行阻抗变换，扩音机输出端为高阻抗输出，扬声器端为低阻抗匹配。
选用时应符合设计要求的规格型号，并有产品合格证。
2.1.4 分线箱、端子箱：干路与支路分线路之用，箱体采纳定型产品。
并附有产品合格证。
2.1.5 操纵器：操纵音量大小的装置，应选用定型产品，并有产品合格证。
2.1.6 外接插座：为广播专用插座，采纳定型产品并附有产品合格证。
2.1.7 扩音机：它是扩声系统主机，应依照扩声系统的音质标准和所需容量选择相应等级和规格的产品。
依照设计要求进行选择，并有产品合格证。
2.1.8 增音机：前级增音机又称调音盘，应依照设计要求选用定型产品，并有产品合格证。
2.1.9 声频处理设备：它包括频率均衡器、人工混响器、延时器、压缩器、限幅器以及噪声增益自动操纵器等。
应依照设计要求选用定型产品，并有产品合格证。
2.1.10 常用连线规格见表3-47。
连线规格表3-47应依照设计要求选择相应规格的绝缘塑料铜芯多股导线，并有产品合格证。
2.1.11 单芯、双芯、四芯屏蔽线或屏蔽电缆应依照设计要求选用，并有产品合格证。
2.1.12 其它音响设备如唱机、收录机、话筒、操纵电源、稳压电源等设备都必须符合设计要求的规格型号。
2.1.13 镀锌材料：有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓。
2.1.14 其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、各类插头等。
喇叭的工艺流程及注意事项绕音圈：音圈要绕紧不能散线，跳线，音圈发亮，单层或叠层，酒精浓度一定要达到。
修线：检验：（全检音圈是否有变形，散线，跳线，单层，叠层，音圈发亮等问题。
）打膜片胶：(胶水50%）胶水要打均匀不能溢胶或断胶音圈胶要达到音圈的三分之一高度。
划线：从引线的根部划起，胶水要均匀，胶量不能过多不能浮线。
磁路加工摆U铁，点AB胶：胶水要适量点到U铁的正中心比例一定要是1：1放磁石：放磁石时不能碰到胶水。
点AB胶：胶水不能点偏，比例一定要1：1放华司：华司边缘不能碰到胶水。
插磁规：磁规要插正。
拔磁规，收盘：检查磁路溢胶掉磁问题并上报。
冲磁电压：分清方向及电压。
贴不织布：要贴平布能翘起不能起皱贴PCB:PCB要贴正。
摆胶壳加U铁：U铁要压平。
打U铁胶：胶水要均匀不能流到布上，检查U铁是否压平方可打胶。
收盘：目视U铁是否压平。
打对膜胶：（胶水30%）胶量要均匀不能溢胶，胶水浓度要够。
对膜：膜片要对平不能浮起，检查磁路，膜片是否有异物膜片是否浮线。
分线：引线要从缺口引出。
（引线不能拉动才可分线）焊锡：锡点要饱满光滑，不能虚焊或假焊。
（引线不能直接焊到第二个焊点）拔线：引线要拔干净。
听音：杂音，无音，小声挑出。
测极性：不能漏测错测。
打极性点：不能点错，漏点。
收盘，打黑胶：引线要完全盖住。
听第二遍音:杂音，无音，小声挑出。
修理：分析不良原因并上报。
以上划线部分都可影响喇叭的音效，请特别注意。
国内大喇叭制作流程1楼db发表于：2023-07-08 23:48:251.这是纸盆喇叭的制作材料此主题相关图片如下：2.这是压制PP盆振膜的机器此主题相关图片如下：3.打浆机，做纸盆的第一步！此主题相关图片如下：4.纸盆振膜就是从这个机器上压制成的！一次能压3个振膜出来此主题相关图片如下：5压好的振膜就是这样的此主题相关图片如下：[此贴子已经被作者于2023-07-13 17:01:13编辑过] 2楼db发表于：2023-07-08 23:51:116.PP盆一方面要通过裁剪此主题相关图片如下：7在印刷的pp盆振膜此主题相关图片如下：8在流水线上穿线的纸盆振膜此主题相关图片如下： 9穿好的振膜此主题相关图片如下： 10扬声器的磁石此主题相关图片如下：3楼db发表于：2023-07-08 23:53:38 11每一个磁石都通过仔细的清洁此主题相关图片如下：12磁石被粘在铁壳后此主题相关图片如下：13喇叭的振动线圈此主题相关图片如下：14这是在加工振膜的边沿振垫此主题相关图片如下：15热压机压出的边沿振垫此主题相关图片如下：4楼db发表于：2023-07-08 23:54:2916大口径扬声器的振膜和衬垫需要机器缝合此主题相关图片如下：17喇叭在装配线上此主题相关图片如下：18在线圈上压上重物，定位线圈的位置此主题相关图片如下：19机器涂胶，AB胶通过2个管线自动涂到金属圈边沿此主题相关图片如下：20在下一道工序上安装整体振膜此主题相关图片如下：[此贴子已经被作者于2023-07-09 08:31:11编辑过] 5楼db发表于：2023-07-08 23:54:5321安装好振膜后还要再机器上再上胶此主题相关图片如下：22喇叭在进行最后的检查固定工作，然后就贴上标签了此主题相关图片如下：23可以看到生产的是MTX的低音喇叭此主题相关图片如下：24这是生产的汽车扬声器喇叭此主题相关图片如下：25其他扬声器产品此主题相关图片如下：[此贴子已经被作者于2023-07-09 08:33:25编辑过] 6楼db发表于：2023-07-08 23:55:1726在生产过程中进行的必要工序检查此主题相关图片如下：27这是一个测试室的测试内容此主题相关图片如下：28这是在生产中进行的测试内容此主题相关图片如下：29专业的测试仪器，通过激光打在振膜上监测细微的位移量来测试喇叭振动时的状态此主题相关图片如下：30这台先进的KLIPPE.Analyzer 2单元测试系统和上图的激光测试仪是一套此主题相关图片如下：[此贴子已经被作者于2023-07-09 08:35:27编辑过]7楼db发表于：2023-07-08 23:56:1431在隔音室里正在进行耐久性测试的扬声器此主题相关图片如下：传完了,大家分享一下.发表一下高见.上述总目录:国内喇叭制作流程1.这是纸盆喇叭的制作材料2.这是压制PP盆振膜的机器3.打浆机，做纸盆的第一步！4.纸盆振膜就是从这个机器上压制成的！一次能压3个振膜出来 5压好的振膜就是这样的6.PP盆一方面要通过裁剪7在印刷的pp盆振膜8在流水线上穿线的纸盆振膜9穿好的振膜10扬声器的磁石11每一个磁石都通过仔细的清洁12磁石被粘在铁壳后13喇叭的振动线圈14这是在加工振膜的边沿振垫15热压机压出的边沿振垫16大口径扬声器的振膜和衬垫需要机器缝合17喇叭在装配线上18在线圈上压上重物，定位线圈的位置19机器涂胶，AB胶通过2个管线自动涂到金属圈边沿20在下一道工序上安装整体振膜21安装好振膜后还要再机器上再上胶22喇叭在进行最后的检查固定工作，然后就贴上标签了23可以看到生产的是MTX的低音喇叭24这是生产的汽车扬声器喇叭25其他扬声器产品26在生产过程中进行的必要工序检查27这是一个测试室的测试内容28这是在生产中进行的测试内容29专业的测试仪器，通过激光打在振膜上监测细微的位移量来测试喇叭振动时的状态30这台先进的KLIPPE.Analyzer 2单元测试系统和上图的激光测试仪是一套 31在隔音室里正在进行耐久性测试的扬声器[此贴子已经被作者于2023-07-09 08:42:51编辑过] 8楼谁是谁发表于：2023-07-09 00:40:00呵呵,DB这个帖子不错,赞一个!9楼DAAS发表于：2023-07-09 08:29:52看上去有点混乱，仿佛大杂烩同样？是否是多种不同的机种在生产？DB老大是否稍微整理一下呢？10楼db发表于：2023-07-09 08:48:55了解一下流程,看看现场的工艺水准条件就可了.[此贴子已经被作者于2023-07-09 08:49:31编辑过] 11楼DAAS发表于：2023-07-09 14:34:11上面的图片有一部分是爱声的生产线，我仿佛认得那个大大的GOOD的图标，尚有那台克力普，呵呵12楼心动发表于：2023-07-09 15:41:15是有点乱哈，但是不错了．先收集下来，看以后有用没，懒得去拍照了！。
闲来无事，发个喇叭的结构的图。
这个图因为是网上找来的少了中心定位片（弹波）、防尘罩和引线（猪尾），大家看明白了我就不画了，有人要求我就继续找。
1：折环，和弹波一起定位鼓纸（振膜，纸盆）做径向运动。
折环的材料一般有橡胶，布基加胶纸质等，折环的软硬和柔顺度，直接影响鼓纸在整个运动形成里的线性，影响喇叭在整个标称功率内的表现曲线。
2：鼓纸，就是喇叭主要的发声部件。
材料主要是纸浆加上其他材料，近年来多种特性不同的材料进入，有聚丙烯、炭纤维，金属钛等等，甚至金刚石。
但是主流还是纸浆，一方面造价低廉，另一方面容易做成喇叭振膜所要求的复杂曲面。
3：T铁，夹板。
材质为软铁，即纯铁，也叫电工铁，主要特性是导磁，但是没有剩磁，就是磁场消失后，它的磁性也立即消失。
此铁的纯度和品质，直接影响喇叭的效率，非线性失真等重要参数，其中夹板的厚度影响喇叭的冲程。
长冲程扬声器的T铁夹板都特别厚，就是在音圈的整个行程内都可以切割平行的均匀的磁力线。
夹板和T铁中柱的间隙越小，音圈运动所需的功率也就越小扬声器的效率越高，所以，磁液型的扬声器在T铁和夹板之间注入磁性液体，等于缩小了他们之间距离另一方面也把音圈的热量迅速带走，提高了扬声器的功率承受能力。
4：磁钢，一般叫磁铁、永磁铁，磁钢叫法更准确一些。
在扬声器组装之前是没有磁性的，在和T铁夹板用粘合剂粘好后，在充磁机上充磁，最后的剩磁就是磁钢的磁性，这个剩磁量就是磁钢的磁性大小，根据法拉第电磁感应定律，磁通量越大，一定的电流在磁场中运动的力就越大，所以为了提高扬声器的功率，现在应用了许多强磁性材料，如铷铁硼。
5：音圈：一般为扁平的自粘铜漆包线绕制，是个非常矛盾的部件，为了增大电流（增大功率），线径就要增大，线径大了，要求磁隙就大了，磁隙大了，功率效率反而下降，所以只能在矛盾中取中间值。
音圈一般为两层绕制，单层绕制无法引出线。
为了不改变磁隙大小又能增加电流形成的磁场，就只能增加音圈的直径。
扬声器工艺流程
扬声器是一种将电信号转换为声音信号的设备，广泛应用于音响系统、电视、电脑等设备中。
扬声器的制造过程需要经历多个环节，包括设计、材料准备、组装和测试等。
首先，设计是扬声器制造的第一步。
设计师需要根据客户需求和市场需求来确定扬声器的形状、尺寸、功率等参数。
然后，设计师会使用CAD软件进行三维建模和模拟分析，以确保扬
声器的设计符合预期效果。
接下来，材料准备是扬声器制造的重要环节。
扬声器通常由驱动单元、振膜、磁铁、线圈、支架等部件组成。
制造商需要采购合适的材料，并进行加工、制造和组装过程。
例如，振膜通常由聚丙烯薄膜制成，线圈则由铝线绕制而成。
然后，组装是扬声器制造的核心环节。
制造商将各个部件进行组装，形成一个完整的扬声器单元。
组装工作一般由工人进行，需要仔细操作并遵循相关的操作规程。
例如，将驱动单元和磁铁固定在支架上，并绕制线圈。
最后，测试是扬声器制造的最后一步。
制造商会将组装好的扬声器接入测试设备，对其进行各项性能测试。
测试包括音质测试、频率响应测试、阻抗测试等。
只有通过严格的测试，扬声器才能保证符合设计要求并达到优良的音质效果。
总结起来，扬声器的制造过程包括设计、材料准备、组装和测试等环节。
通过这些环节的有序进行，才能制造出质量可靠、
音质优良的扬声器产品。
随着科技的不断进步，扬声器工艺也在不断地更新换代，以满足消费者对声音品质的不断追求。
