高低温交变湿热试验

高低温交变湿热试验箱温湿度曲线图分析高低温交变湿热试验箱温湿度曲线图分析高低温湿热交变试验箱主要用于对试验对象，比如：橡胶、塑料零部件等产品做高温、低温、湿热以及三者任意结合和交替进行试验。

那么，对于循环中如何设定参数，如何根据客户试验要求做相应的设备设计，所以，循环曲线的解读就特别关键，否则，制造出来的产品往往达不到客户要求。

比如，以下为某汽车制造企业内部标准中关于高低温交变湿热试验箱中湿热交变要求的循环曲线，现就湿热和温度升降速率做解读和分析。

第一个坐标图表示湿度变化曲线，试验开始时相对湿度为70%，再上升到95%，此时湿度增加时间不做强行要求，到95%后持续到从开始至5760分钟，这事温度保持在40℃。

第二个坐标图表示温度变化曲线。

在湿度增加为95%并保持至试验时间5760分钟后，马上降为为25%，时间为60分钟，此时温度还是保持在40℃。

经过这60分钟的湿度下降后，湿度又开始增加到70%，此时温度跟着下降到20℃，时间为60分钟。

此后保持70%湿度/20℃60分钟。

开始升温20℃到60℃，湿度相应从70%增加为95%，此时升温速率做强行的要求，即“X”为5℃/分钟，从温度角度看应该在(60-20)/5=8分钟内完成。

再进入恒温恒湿阶段，紧接着就是降温进入低温环境，其曲线的解读和升温一样的原理，在此不再赘述。

这里特别要指出的，客户要求降温速率在5℃/分钟。

一般在-10℃前可以做到，-10℃一下，比如-10摄氏度至-40℃温度阶段做到这么快的降温速率技术上就需要改进，比如增加压缩机，当然，成本也急剧上升，也许仅仅因为这点问题的解决导致成本成倍的增加。

高低温交变湿热试验箱曲线图：下图为中英文翻译：。

高低温交变湿热试验箱安全知识为保证使用安全，高低温交变湿热试验箱操作时应注意以下几点：1、为避免高低温交变湿热试验箱发生机器故障，请提供额定电压范围内的电源。

2、为了防止触电或产生误动作和故障，在安装和接线结束之前，请不要接通电源。

3、本产品为非防爆产品，请不要在有可燃或爆炸性气体的坏境中使用恒温恒湿试验箱。

4、仪器工作中请尽量不要打开试验箱门，高温时打开可能会对操作人员造成烫伤，低温时打开可能会对工作人员造成冻伤，并且可能造成蒸发器结冰，影响制冷效果。

若一定要打开，请做好一定的防护工作。

5、禁止擅自拆卸、加工、改造或修理恒温恒湿机，否则会有产生异常动作、触电或火灾的危险。

6、机体的通风孔需保持通畅，以免发生故障、动作异常、寿命降低和火灾。

7、开箱时若发现机器损坏或变形，请不要使用。

8、机器安装设置时注意不要让灰尘、线头、铁屑或其他东西进入，否则会发生错误动作或故障。

9、接线必须正确，一定要进行接地。

不接地可能造成触电、错误动作事故、显示不正常或测量有较大误差。

10、定期检查端子螺丝和固定架，请不要在松动的情况下使用。

11、仪表运转期间，电源入力端子盖必须安装在端子板上以防触电。

12、仪表在运转中，进行修改设定、信号输出、启动、停止等操作之前，应充分地考虑安全性，错误的操作会使工作设备损坏或发生故障。

13、请使用干布擦拭仪表，不要使用酒精、汽油或其他有机溶剂，不要把水溅到仪表上，如果仪表浸入水中，请立即停止使用，否则有漏电、触电或火灾的危险。

14.仪表内部零件有一定的寿命期限，为持续安全地使用本仪表，请定期进行保养和维护。

报废本产品时，请依工业垃圾处理。

15。

在开机之前要查看电源是否稳定。

高低温交变湿热试验箱安全知识（二）高低温交变湿热试验箱是一种常见的测试设备，用于模拟高温、低温和湿热环境条件下产品的使用情况。

然而，该设备在使用过程中需要注意一些安全知识，以确保操作人员的安全以及设备的正常运行。

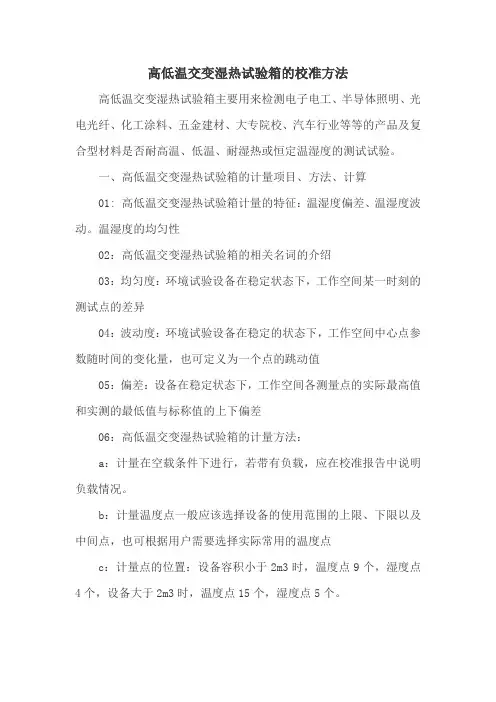

高低温交变湿热试验箱的校准方法
高低温交变湿热试验箱主要用来检测电子电工、半导体照明、光电光纤、化工涂料、五金建材、大专院校、汽车行业等等的产品及复合型材料是否耐高温、低温、耐湿热或恒定温湿度的测试试验。

一、高低温交变湿热试验箱的计量项目、方法、计算
01: 高低温交变湿热试验箱计量的特征：温湿度偏差、温湿度波动。

温湿度的均匀性
02：高低温交变湿热试验箱的相关名词的介绍
03：均匀度：环境试验设备在稳定状态下，工作空间某一时刻的测试点的差异
04：波动度：环境试验设备在稳定的状态下，工作空间中心点参数随时间的变化量，也可定义为一个点的跳动值
05：偏差：设备在稳定状态下，工作空间各测量点的实际最高值和实测的最低值与标称值的上下偏差
06：高低温交变湿热试验箱的计量方法：
a：计量在空载条件下进行，若带有负载，应在校准报告中说明负载情况。

b：计量温度点一般应该选择设备的使用范围的上限、下限以及中间点，也可根据用户需要选择实际常用的温度点
c：计量点的位置：设备容积小于2m3时，温度点9个，湿度点4个，设备大于2m3时，温度点15个，湿度点5个。

高低温湿热交变箱试验条件标准与方法单位名称：东莞市环仪仪器科技有限公司设备名称：高低温湿热交变箱一、条件试验试验样品应在不包装，不通电，准备使用状态或按有关标准的其他规定放人高低温湿热交变箱中。

如没有规定特定的安装架，那么安装的热导应尽可能低，使得实际上对所有的试验样品都是热的。

1.1温度容差总的温度容差2K成土3K是考虚到了量的绝对误差，温度的缓慢变化以及工作空间内的温度变化而确定，但是，为了维持相对湿度在规定的容差范固内，在任意时刻工作空间内任何两点之间的温度差必须维持在一个较小的范图内，如果温度差超过1K，湿度条件就达不到要求。

为了维持规定的湿度，温度短时波动应维持在士0.5K。

1.2稳定期试验样品的温度应楼定在25℃士3K(GBT 2421-1999和GB/T 2422 1995中给出了温度稳定的定义），通过以下方法达到稳定：a)在把试验样品放里之前，先把试验样品放置在另一个箱子里，或者b)把试验样品放入高低温湿热交变箱后，将箱温调至25℃±3K，并保持到该试验样品达到温度稳定为止。

无论采用何种方法，达到温稳定期间，其相对湿度必顺在规定的试验用的大气条件的限定值内。

样品在高低温湿热交变箱内稳定之后，箱内的相对湿度应升到不小于95%，环境温度为25℃±3K。

1.3 24小时循环1.3.1高低温湿热交变箱内温度应升到有关标准所规定的合适高温值。

在3h±30min之内应该达到高温，其温升速率应保持在GBT 2423.4-2008图2a和图2b)中阴影区域的界限内。

该阶段的相对湿度应不小于95%，最后15min内的相对湿度应不小于90%。

注：出现凝露条件意味着试验样品表面温度在箱内空气露点温度之下。

1.3.2温度应保持在规定的高温限值士2K内，直至从循环开始的12h±30min为止。

本阶段的最初和最后15min内，相对湿度应在90%~100%，其余时间相对湿度应在(93±3)%。

高低温交变湿热试验箱操作规程1.试验箱的准备（1）检查试验箱的电源线和插座是否正常。

（2）确认试验箱的温度范围和湿度范围是否符合试验要求。

（3）确认试验箱的工作室容积是否足够放置试样，并确认试验箱内部结构是否正常。

（4）检查试验箱的仪表是否正常工作，包括温度控制仪表和湿度控制仪表。

2.试验样品的准备（1）根据试验要求，选择合适的试验样品。

（2）将试验样品放置在试验箱内，并保证样品之间有足够的间隔。

（3）为了防止试样受潮，可以在样品周围放置干燥剂。

3.试验箱的操作步骤（1）打开试验箱的仪表开关，并预热试验箱。

（2）设置试验箱的温度和湿度，根据试验要求进行相应的调整。

（3）将试验箱的温度控制器和湿度控制器调整到设定值，并等待试验箱达到设定温度和湿度。

（4）将试验箱的门关闭，并确保密封性良好。

（5）开始试验，根据试验要求设定试验的时间和温度、湿度的变化模式。

（6）在试验过程中，定时检查试验样品和试验箱的状态，确保试验正常进行。

（7）试验结束后，将试验箱的温度和湿度恢复到常温状态，并将样品取出。

4.试验中的注意事项（1）试验箱内部的温度和湿度变化可能会引起样品的膨胀或收缩，应注意样品的变形情况。

（2）在试验过程中，应定时检查试验箱的通风和排湿情况，确保试验箱内部的空气流通畅通。

（3）试验箱内部温度和湿度的变化过程应逐步进行，避免温度和湿度的突然变化对样品造成不必要的影响。

（4）试验箱内应保持干燥，避免发生水滴或结霜现象。

5.试验箱的维护保养（1）定期清洁试验箱内部，除去积尘和污垢。

（2）检查试验箱的电源线和插座是否正常，如果有损坏应及时更换。

（3）检查试验箱的温度控制器和湿度控制器是否正常工作，如果有故障应及时修理或更换。

（4）定期校验试验箱的温度和湿度的准确性，确保试验数据的可靠性。

高低温交变湿热试验报告
1.试验方舱基本情况
2.检验中所用仪器设备
检验中所用仪器设备见表1
3.试验依据
GJB 150.9A-2009军用设备环境试验方法湿热试验
GB/T 2423.3-93 交变湿热试验方法
4.试验方法
a）试验用仪器的准备、校正；
b）将样件安装在试验箱内，并进行初始检测，试验箱内的温度为25℃、相对湿度为55%，保持24h；
c）调节试验箱内的温度为30℃、相对湿度为95%，启动试验箱步入高低温湿热试验，设置控制器，调用测试程序按照湿热循环控制图进行性能检测。

c）1个周期为24h，循环10个周期，试验结束，对测试样件观察测量，并记入表2。

5.检查记录
试验测得的数据结果见表2。

试验结果与结论:。

高低温交变湿热试验箱安全知识高低温交变湿热试验箱是一种常用的试验设备，用于模拟各种恶劣的环境条件，对产品的性能进行测试。

然而，使用高低温交变湿热试验箱需要注意一些安全知识，以下是一些需要了解的重要内容。

首先，使用高低温交变湿热试验箱时，必须要有相关的操作经验和技能。

操作人员应了解设备的结构和原理，并熟悉仪器上的各个控制面板和开关。

在启动和关闭设备时，应按照正确的操作顺序和方法进行操作，以免造成意外事故。

使用高低温交变湿热试验箱时，应注意设备和试验物料的安全。

设备应放置在平稳的地面上，确保设备的稳定性，避免产生晃动和倾斜。

试验物料应按照要求放置在试验箱内，不得堆放过多或过重的物品，以免对设备造成损坏或不稳定的影响。

高低温交变湿热试验箱的使用过程中，用户应严格按照试验箱的工作温度和湿度范围进行操作，不得超过设备的额定参数。

在设定温度和湿度时，应先将设备调到较低的温度和湿度，然后逐渐调整到所需的参数，以免突然改变温度和湿度造成设备和试验物料的损坏。

在试验过程中，应定期检查设备的工作状态和性能，确保设备正常运行。

如发现设备的控制系统异常、温湿度不稳定或出现其他异常情况，应立即停止试验并检查设备。

在检查或维修设备时，务必切断电源，并由专业人员进行操作。

与设备的安全操作相关的还有电源的使用和管理。

高低温交变湿热试验箱通常使用电力作为能源，因此应注意电源的安全使用。

在使用和维修设备时，应将电源插头拔出，以免触电。

在停止使用设备时，也应及时切断电源。

高低温交变湿热试验箱的维护和保养也是非常重要的。

定期清洁设备，清除设备表面的灰尘和污垢。

定期检查设备的电线和连接器，确保其没有断裂或松动。

定期更换设备内的滤网和过滤器，以保证设备的正常工作。

总之，高低温交变湿热试验箱的使用需要严格遵守相关的安全规范和操作规程。

只有正确使用和维护设备，才能不仅确保试验的准确性和可靠性，也能保护人员的安全和设备的完好。

高低温交变湿热试验报告
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
高低温交变湿热试验报告
1.试验方舱基本情况
2.检验中所用仪器设备
检验中所用仪器设备见表1
3.试验依据
GJB 150.9A-2009军用设备环境试验方法湿热试验
GB/T 2423.3-93 交变湿热试验方法
4.试验方法
a）试验用仪器的准备、校正；
b）将样件安装在试验箱内，并进行初始检测，试验箱内的温度为25℃、相对湿度为55%，保持24h；
c）调节试验箱内的温度为30℃、相对湿度为95%，启动试验箱步入高低温湿热试验，设置控制器，调用测试程序按照湿热循环控制图进行性能检测。

c）1个周期为24h，循环10个周期，试验结束，对测试样件观察测量，并记入表2。

5.检查记录
试验测得的数据结果见表2。

试验结果与结论:
【下载本文档，可以自由复制内容或自由编辑修改内容，更
多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

高低温交变湿热试验箱的湿热交换原理高低温试验箱在低温高湿情况下,由于加入的蒸汽与空气未充分混合,或与箱壁接触而出现局部冷凝,则不仅使加入的蒸汽量减少,而且还放出热量使箱内湿空气温度上升;加上前述的ε′>ε,所以并非等温的加湿过程,箱内温度会有所升高。

蒸汽加湿如用电热加湿,分为开启式及密闭式。

开启式响应性较慢,常有滞后现象,故湿度波动较大,但结构简单可靠。

闭式蒸汽压力大于大气压,在0.1~0.3MPa 之间,无滞后,但需配有减压阀、电磁阀、泄水管等,结构复杂,多用于大型人工气候室中。

开启式多用于中小型湿热箱中。

空气与水面直接接触的热湿交换原理:当空气经过敞开的水面时,与水表面发生热湿交换。

按其水温不同,可能仅发生显热交换;也可能既有显热交换,又能湿交换,同时还有潜热交换。

显热交换是空气与水之间存在温差,因导热、对流和辐射作用而换热,而潜热交换是空气中的水蒸汽蒸发(或凝结)而吸收(或放出)汽化潜热的结果。

总热交换量为显热交换量与潜热交换量的代数和。

空气与水面直接接触时,在贴近水面上,由于水分子作不规则运动的结果,形成了一个温度等于水面温度的饱和空气边界层,且其水蒸汽分子的浓度或水汽分压力取决于边界层的饱和空气温度。

如边界层的温度高于其上空气的温度,则由边界层向空气传热;反之则由空气向边界层传热。

如边界层内水蒸汽分子浓度大于其上空气的水蒸汽分子浓度(即边界层的水蒸汽分压力大于空气的水蒸汽分压力),则空气中的水蒸汽分子数将增加;反之则将减少。

前者称为“蒸发",后者称为“冷凝"。

在蒸发过程中,边界层中减少了的水汽分子由水面跃出的水分子补充;在冷凝过程中,边界层中过多的水汽分子将回到水面。

由此可见,空气与水之间的显热交换取决于边界层与其上方空气之间的温差,而湿交换及由此而引起的潜热交换取决于二者之间水蒸汽分子的浓度差或分压力差。

湿热原理通过电加热水,使水槽内产生蒸汽,蒸汽通过喷雾管进入湿热箱,对箱内空气进行加湿。
