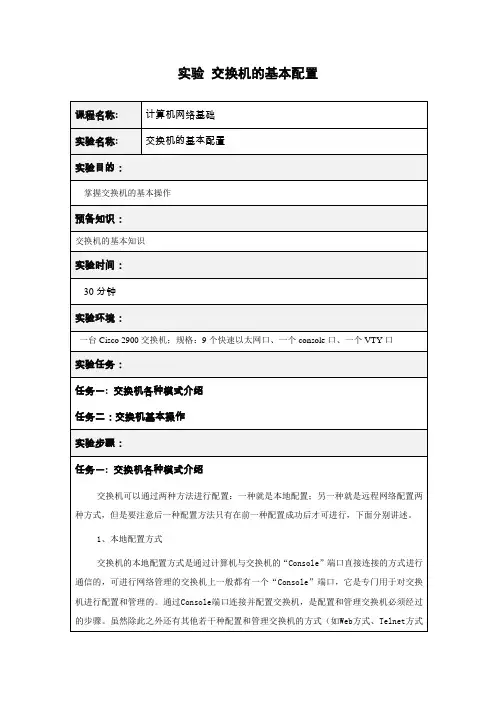

交换机的基本配置

实验交换机的基本配置2、远程配置方式Telnet方式Telnet协议是一种远程访问协议，可以用它登录到远程计算机、网络设备或专用TCP／IP网络。

Windows 95／98及其以后的Windows系统、UNIX／Linux等系统中都内置有Telnet客户端程序，我们就可以用它来实现与远程交换机的通信。

在使用Telnet连接至交换机前，应当确认已经做好以下准备工作：·在用于管理的计算机中安装有TCP／IP协议，并配置好了IP地址信息。

·在被管理的交换机上已经配置好IP地址信息。

如果尚未配置IP地址信息，则必须通过Console端口进行设置。

·在被管理的交换机上建立了具有管理权限的用户帐户。

如果没有建立新的帐户，则Cisco交换机默认的管理员帐户为”Admin“。

连接交换机a.先启动交换机，等待OK灯不闪烁；b.点击“开始”——“运行”——输入“cmd”——输入“telnet 192.168.10*.10”，连接到不同的交换机上。

c.所需密码均为“cisco”。

在此步骤中思考以下问题：1、交换机的型号是什么？2、交换机的以太网地址是什么？3、交换机上有些什么样的端口？交换机配置模式及帮助交换机配置模式是用于不同级别的命令对交换机进行配置，同时提供了一定的安全性、规范性。

对于几种配置模式的学习，需要不断的使用才可掌握。

几种配置模式如下：普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。

提示信息：switch>特权用户模式：在普通用户模式下输入enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。

提示信息：switch#全局配置模式：在特权用户模式下输入configure terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。

提示信息：switch(config)#接口配置模式：在全局配置模式下输入interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置。

交换机配置方法交换机是现代网络中非常重要的设备，它可以实现局域网中不同设备之间的通信和数据传输。

正确的配置可以提高网络的效率和安全性，下面我们来介绍一下交换机的配置方法。

1. 确定网络拓扑结构。

在开始配置交换机之前，首先需要明确网络的拓扑结构，包括各个设备的位置和连接方式。

这可以帮助我们更好地规划交换机的布局和端口的连接。

2. 登录交换机。

使用电脑连接到交换机所在的局域网，并使用浏览器或者终端工具登录交换机的管理界面。

通常情况下，我们需要输入默认的用户名和密码来进行登录。

3. 配置基本信息。

一旦成功登录到交换机的管理界面，我们可以开始配置交换机的基本信息，包括设备名称、管理IP地址、子网掩码、默认网关等。

这些信息可以帮助我们更好地管理和识别交换机。

4. VLAN配置。

虚拟局域网（VLAN）的配置可以帮助我们将网络划分为不同的虚拟网络，提高网络的安全性和管理灵活性。

在交换机的管理界面中，我们可以添加、编辑和删除不同的VLAN，并将端口分配到相应的VLAN中。

5. 端口配置。

对于交换机上的每个端口，我们可以进行一些基本的配置，包括端口速率、双工模式、端口描述等。

这些配置可以根据实际需求进行调整，以满足不同设备的连接要求。

6. STP配置。

生成树协议（STP）可以帮助我们避免网络中的环路，提高网络的稳定性和可靠性。

在交换机的管理界面中，我们可以启用STP，并进行一些基本的STP配置。

7. 安全配置。

为了保护网络的安全，我们可以在交换机上进行一些安全配置，比如MAC地址过滤、端口安全、访问控制列表等。

这些配置可以帮助我们防止未经授权的设备接入网络，提高网络的安全性。

8. 保存配置。

在完成交换机的配置之后，我们需要记得保存配置，以确保配置的持久化。

通常情况下，我们可以在管理界面中找到保存配置的选项，并进行保存操作。

通过以上的配置方法，我们可以更好地管理和优化交换机，提高网络的性能和安全性。

希望以上内容对您有所帮助，谢谢阅读！。

交换机基本配置主要内容及目的(1)了解交换机配置的方法。

(2)掌握CLI配置环境。

(3)掌握交换机的基本配置。

技术标准及要求1、交换机的配置方法配置交换机主要有五种方法：●控制台（Console口）●虚拟终端（Telnet）●TFTP服务器●Web方式●网管工作站在上述五种方法中，交换机的第一次配置必须通过控制台方式进行。

在控制台方式下对交换机进行了相关配置（例如配置管理IP）以后，才可以使用其他配置方式管理交换机。

(1)控制台配置方式，其配置步骤如下：第一步：设备连接。

在交换机关机的情况下，利用带RJ45连接器的配置电缆（Console线）将计算机的串口与交换机的Console口相连。

如图5-1所示。

第二步：设置超级终端。

在Windows操作系统中按照“开始→程序→附件→通讯→超级终端”步骤，打开如图5-2界面，输入自定义的连接名称，然后单击“确定”按钮。

当出现5-3所示的界面后，选取连接交换机所用的PC端口。

配置电缆一般都是通过COM1来连，所以我们选取COM1。

图 5-2 通过超级终端连接交换机图 5-3 选择连接时使用的端口当出现图5-4界面时，我们可以在“每秒位数”下拉列表框中选择9600，其他各项均采用默认值。

也可以直接单击“还原为默认值”按钮，然后单击“确定”，此时显示图4-5超级终端界面。

至此，超级终端已经做好与交换机控制台连接的准备了。

图 5-4 设置连接参数图 5-5 超级终端界面第三步：接通交换机电源，连续按几次“回车”键。

在PC机超级终端界面中就会显示交换机的开机信息，并进入交换机的配置模式选择菜单。

第四步：选择配置和管理交换机的方式。

按回车，进入命令行配置方式（CLI：Command-Line Interface）。

由于控制台方式不需要占用交换机的网络带宽，所以又称为带外管理方式。

(2)通过Telnet配置Telnet是基于TCP/IP的协议，如果交换机已经用控制台方式配置了管理IP，就可以使用PC的Telnet程序远程登录交换机并进入交换机的命令行配置模式（CLI）。

CISCO交换机基本配置和使用概述CISCO交换机是一种常用的网络设备，用于构建局域网（Local Area Network，LAN）。

它可以通过物理线路的连接，将多台计算机或其他网络设备连接到同一个网络中，实现数据的传输和共享。

CISCO交换机的基本配置包括IP地址的配置、VLAN的配置、端口配置、安全性配置等。

接下来，我们将对这些配置进行详细说明。

首先，IP地址的配置是CISCO交换机的基本操作之一。

通过配置IP地址，我们可以对交换机进行管理和监控。

具体的配置步骤如下：1. 进入交换机的配置模式。

在命令行界面输入"enable"命令，进入特权模式。

2. 进入全局配置模式。

在特权模式下输入"configure terminal"命令，进入全局配置模式。

3. 配置交换机的IP地址。

在全局配置模式下输入"interfacevlan 1"命令，进入虚拟局域网1的接口配置模式。

然后输入"ip address 192.168.1.1 255.255.255.0"命令，配置交换机的IP地址和子网掩码。

4. 保存配置并退出。

在接口配置模式下输入"exit"命令，返回到全局配置模式。

然后输入"exit"命令，返回到特权模式。

最后输入"copy running-config startup-config"命令，保存配置到闪存中。

其次，VLAN的配置是CISCO交换机的关键配置之一。

通过配置VLAN，我们可以将交换机的端口划分为不同的虚拟局域网，实现数据的隔离和安全。

1. 进入交换机的配置模式。

同样，在特权模式下输入"configure terminal"命令，进入全局配置模式。

2. 创建VLAN。

在全局配置模式下输入"vlan 10"命令，创建一个编号为10的VLAN。
