马桶结构图时间：09-16来源：淄博家具网作者：微明抽水马桶原理主要是虹吸原理，抽水马桶结构图依据的也是虹吸原理。

抽水马桶的“抽水”是指大便器下面的S形弯，在排污时，马桶内的水面超过S弯的高点时，形成的虹吸现象，能够把大便器的水和污物一同抽走。

一直到只剩下少量水时，虹吸破坏，留下的少量水，形成了水封。

(虹吸：虹吸现象是液态分子间引力与位差能造成的。

即利用水柱压力差，使水上升再流到低处。

由于管口水面承受不同的大气压力，水会由压力大的一边流向压力小的一边，直到两边的大气压力相等，容器内的水面变成相等高度，水就会停止流动。

利用虹吸现象很快就可将容器内的水抽出。

)抽水马桶结构图1抽水马桶由以下主要部分组成：进水管、出水管、渗水管、水塞(进水和出水)、浮球、放水旋钮及杠杆。

一定要弄清以上各部件在工作中的作用。

以下为抽水马桶(水箱)的工作原理，仅供参考：放水时，扳动放水旋钮，旋钮通过杠杆将出水塞拉起。

这样水箱的水就会放出。

水被放出后，出水塞落下，堵住出水口。

此时，浮球也因水面下降，处在水箱底部。

而浮球的下落，带动杠杆将进水塞拉起，而使水进入水箱内。

随着水面的上升，浮球也会因浮力逐渐升高，直至通过杠杆将进水塞压下，堵住进水口。

这样水箱内又盛满水。

想一想，可调旋钮的作用是什么?当进水管因故障而漏水时(如：进水塞不能堵住进水口或进水管破裂)，水箱内水面会不断升高，最终将溢出水箱。

而渗水管的设置就解决了这个问题。

当水面升高至渗水管口时，水就会从渗水管流入马桶内，不会使水漫过水箱。

而进水管正常工作时，水箱内水面不会达到渗水管口处，所以也就不用担心水会流走。

抽水马桶结构图2马桶漏水怎么办时间：09-16来源：淄博家具网作者：天道酬勤马桶漏水怎么办，大多数人头痛的问题，有的家庭直接放弃使用马桶，因为无休止的漏水实在是让人厌烦的事情。

马桶漏水怎么办?首先我们应该搞清楚原因。

如何知道马桶漏水1。

内有明显滴水声响可断定抽水马桶漏水。

抽⽔马桶⼯作原理释义（附动画演⽰） 马桶，在家家户户都是必需品。

如果我们不了解抽⽔马桶⼯作原理，当马桶堵了就会⼀筹莫展。

其实抽⽔马桶⼯作原理⾮常简单，如果你充分了解抽⽔马桶⼯作原理，就会体验到⼈类伟⼤发明--⽔处理系统的奇妙之处。

马桶作为易耗品，其实更应该受到⼈们的保护和爱惜。

了解它的⼯作原理，让我们对马桶有⼀个正确的认识，它并不应该给⼈留下脏的印象。

⾸先，我们来了解⼀下马桶的内部构造和组件。

下⾯是马桶的⼏个相关组件，正是有了这些组件，马桶才能发挥作⽤，具体如下所⽰： 注意：在此动画中简化了⽔位与虹吸现象的关系。

事实上，在⽔流到管道中时，⽔位并不是保持不变的。

如果拿掉⽔箱盖，观察内部，您就会看到所有这些组件。

在您的马桶中，这些组件的外观可能会稍有不同，但肯定缺⼀不可，只是形式略有不同⽽已。

配合⼯作的主要系统有三个： 便池虹吸装置 冲⽔装置 上⽔装置 让我们分别看看这些组件，了解⼀下马桶的秘密。

1. 便池虹吸装置 假设我们将⽔箱取下，那么厕所⾥就只剩下便池，这种情形下，您还可以⽤那个厕所，即便便池本⾝没有任何组件，但它可以完成⼀个厕所需要完成的所有任务。

便池的核⼼叫做便池虹吸装置，如下所⽰：2.jpg 试着在⾃家的卫⽣间做两个实验，您就可以理解虹吸现象的原理。

⾸先，将⼀杯⽔倒⼊便池中。

您会发现⼏乎没有什么变化。

更有趣的是，如果将25杯⽔(6升)分别倒⼊马桶，每次倒⼀杯，还是什么事情都不会发⽣。

也就是说，不管倒多少杯⽔，便池中的⽔位都不会上升!通过上图就会发现其中的奥秘。

当您把⽔倒⼊便池中时，便池中的⽔位会上升，但多余的⽔会⽴即从虹吸管流⾛。

现在，试着把⼀桶⽔(⼤约7.6升)倒⼊便池中。

您会发现倒⼊⼀桶⽔后，便池中⽔就会快速流⾛。

这时，便池中⼏乎所有⽔都会被吸⾛，便池会发出熟悉的“哗哗”声，所有⽔会顺着⽔管流⾛。

为什么会这样呢?因为您以⾜够快的速度往便池中倒⼊了⾜够多的⽔，将虹吸管充满。

虹吸管充满后，奇妙的事情就会⾃动发⽣。

上面为抽水马桶内部结构简图1、抽水马桶的工作原理：水通过安装有角阀的管道进入水箱，随着水平的不断升高，会托动浮球一同上升，当浮球达到一定高度时，会关封进入管路（主要通过图示的止水橡皮圈处封闭），这时水箱不再补水。

当按下冲水把手时，会牵动水箱下部的止水橡成圈，使其打开，这时水就会时入马桶座。

具体抽水原理如下：抽水马桶的“抽水”是指大便器下面的S形弯，在排污时，马桶内的水面超过S 弯的高点时，形成的虹吸现象，能够把大便器的水和污物一同抽走。

一直到只剩下少量水时，虹吸破坏，留下的少量水，形成了水封。

2、节水方法：方法一、在马桶内放置2.5L的饮料瓶或砖块，以求减少冲水量。

方法二、将里面的浮球柄稍微往下弯一点（不用弯太多），就可以使马桶水箱的储水量降低。

这是因为马桶水箱的储水量是由浮球所控制的。

当浮球升高时，储水量就会增加；反之，当浮球降低时，储水量就会降低。

如果浮球柄弯太多而使储水量降低太多时，除了可把浮球柄再弯回来调整外，也可利用转动浮球柄的方向来调整浮球高低。

如果储水量降低而无法将大号一次冲干凈时，可以在冲大号的同时再用水管或水勺加水冲到马桶（不是水箱）。

此外，在调整浮球高低前，可将未调整前的正常水位先用铅笔在水箱内缘做记号，然后再决定要省多少水或比较省的水有多少。

因为每人每天冲小号的次数大于大号，而冲小号不需要冲大号的水量就可以冲干凈。

同时，这个方法也比在马桶内放砖块或水瓶好又简单。

砖块或水瓶还可能卡住水箱内的装置而使水流不停反而浪费水。

方法三、采用省水型马桶或加装二段式冲水配件。

目前一般传统的马桶每次冲水量约在12至15公升左右，而新一代的省水马桶每次冲水只需在6至9公升，而且因其整体设计不同，不会有因水量减少而冲不干净的疑虑。

不过，由于安装这类省水马桶需要换掉原来整个马桶，一般都是原有马桶老旧时才予以汰换。

较简易且经济的做法，是将原来马桶水箱的配件换装成二段式冲水配件，冲水便可只用一抽水马桶原理主要是虹吸原理，抽水马桶结构图依据的也是虹吸原理。

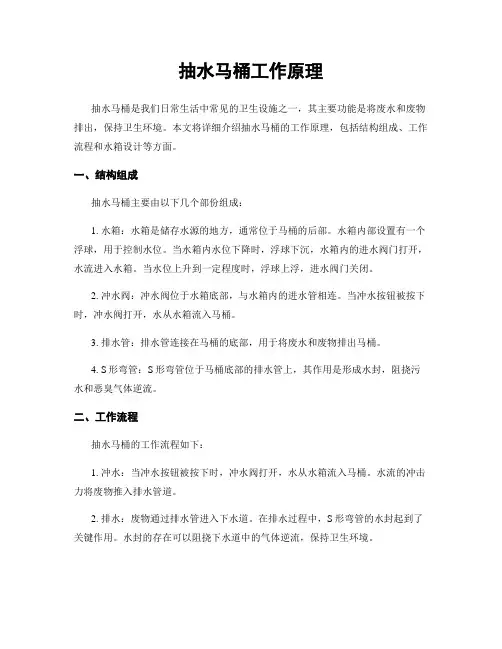

抽水马桶工作原理抽水马桶是我们日常生活中常见的卫生设施之一，其主要功能是将废水和废物排出，保持卫生环境。

本文将详细介绍抽水马桶的工作原理，包括结构组成、工作流程和水箱设计等方面。

一、结构组成抽水马桶主要由以下几个部份组成：1. 水箱：水箱是储存水源的地方，通常位于马桶的后部。

水箱内部设置有一个浮球，用于控制水位。

当水箱内水位下降时，浮球下沉，水箱内的进水阀门打开，水流进入水箱。

当水位上升到一定程度时，浮球上浮，进水阀门关闭。

2. 冲水阀：冲水阀位于水箱底部，与水箱内的进水管相连。

当冲水按钮被按下时，冲水阀打开，水从水箱流入马桶。

3. 排水管：排水管连接在马桶的底部，用于将废水和废物排出马桶。

4. S形弯管：S形弯管位于马桶底部的排水管上，其作用是形成水封，阻挠污水和恶臭气体逆流。

二、工作流程抽水马桶的工作流程如下：1. 冲水：当冲水按钮被按下时，冲水阀打开，水从水箱流入马桶。

水流的冲击力将废物推入排水管道。

2. 排水：废物通过排水管进入下水道。

在排水过程中，S形弯管的水封起到了关键作用。

水封的存在可以阻挠下水道中的气体逆流，保持卫生环境。

3. 水箱回填：当冲水完成后，水箱内的浮球会感应到水位下降，进水阀门打开，水从供水管道流入水箱，回填水箱。

4. 浮球回升：当水箱内的水位上升到一定程度时，浮球上浮，进水阀门关闭，住手水箱的回填。

三、水箱设计水箱的设计对抽水马桶的工作效果有重要影响。

以下是一些常见的水箱设计：1. 双冲水：普通的抽水马桶设计为双冲水，即提供小水量冲洗和大水量冲洗两种选择。

小水量冲洗适合于排尿，大水量冲洗适合于排便，既节水又保持清洁。

2. 节水设计：现代抽水马桶多采用节水设计，通过优化冲水阀和排水管道的结构，减少冲水量，降低用水量，实现节水效果。

3. 静音设计：为了减少冲水过程中的噪音，一些抽水马桶采用静音设计。

静音设计包括加厚水箱壁和采用吸音材料，有效降低冲水过程中的噪音。

4. 自动感应：一些高端抽水马桶还配备了自动感应装置，当人离开马桶时，自动感应装置会自动冲水，提高使用的便利性和卫生性。

抽水马桶的原理构造抽水马桶，也叫抽水设施，是一种家设施，主要是通过抽水的原理抽取废水，防止室内排水不畅。

抽水马桶的构造主要分三大部分：蓄水器、抽水机和废水排放管。

蓄水器是抽水马桶的重要组成部分，也是最容易看到抽水设备的部分，它负责储存室内的用水，当室内用水达到一定量时，抽水机会被激活，排出废水。

抽水机是负责抽取废水的机器，主要分两种类型：电动抽水机和手动抽水机。

电动抽水机是通过电力提供运动力量，将水泵到抽水机内部，然后抽取出废水。

而手动抽水机则是可以通过手动的方式把水从蓄水器中抽取出来，排出废水。

废水排放管就是把抽取出来的废水，经过一系列的过滤系统，然后排放出去。

抽水马桶的工作原理是非常简单的，当室内用水达到一定量时，蓄水器会把废水泵入抽水机，抽水机就会被激活，将水用力抽出，经过一系列的过滤系统后，最终将废水排放出去。

此外，抽水马桶还可以减少淋浴时发生的水喷射，延长洗澡时间，减少室内淋浴污染，以及防止水流噪音。

抽水马桶的安装非常简单，只需要准备一个蓄水器，一台抽水机，以及废水排放管，就可以完成安装。

但在安装时，还需要注意一些问题，例如确保抽水机安装完全，保证抽水机有足够的水流，以及提前安装一个深度检测模块，以防止室内的污水溢出。

在进行抽水马桶的维护时，主要是要保持蓄水器和排水管清洁，以防水流被堵塞，还要定期检查抽水机和排水管是否正常，以及抽水系统的运行状态。

另外，注意定期添加适当的化学清洗剂，也能够帮助维护抽水马桶的性能。

综上所述，抽水马桶是一种家用设备，主要是通过抽水的原理抽取废水，防止室内排水不畅。

它主要由三大部分组成：蓄水器、抽水机和废水排放管，其中蓄水器储存室内用水，抽水机用力抽取废水，废水排放管把废水排放出来。

安装简单，运行的原理也不难理解，维护起来也不复杂。

它既可以减少淋浴时发生的水喷射，也可以延长洗澡时间，以及防止水流噪音，但最重要的是，它可以有效防止室内污水溢出，保证室内环境卫生。

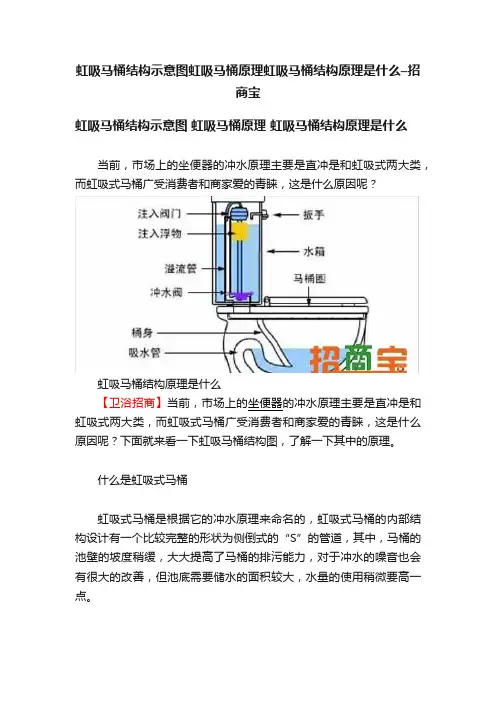

虹吸马桶结构示意图虹吸马桶原理虹吸马桶结构原理是什么–招商宝虹吸马桶结构示意图虹吸马桶原理虹吸马桶结构原理是什么当前，市场上的坐便器的冲水原理主要是直冲是和虹吸式两大类，而虹吸式马桶广受消费者和商家爱的青睐，这是什么原因呢？虹吸马桶结构原理是什么【卫浴招商】当前，市场上的坐便器的冲水原理主要是直冲是和虹吸式两大类，而虹吸式马桶广受消费者和商家爱的青睐，这是什么原因呢？下面就来看一下虹吸马桶结构图，了解一下其中的原理。

什么是虹吸式马桶虹吸式马桶是根据它的冲水原理来命名的，虹吸式马桶的内部结构设计有一个比较完整的形状为侧倒式的“S”的管道，其中，马桶的池壁的坡度稍缓，大大提高了马桶的排污能力，对于冲水的噪音也会有很大的改善，但池底需要储水的面积较大，水量的使用稍微要高一点。

虹吸式马桶的冲水方式分三种，即喷射式虹吸、旋涡式虹吸和直冲式：1、喷射式虹吸，就是指我们在马桶的内部增加了一个对准排污口喷射副道，这时候水的一部分从周围布水孔流出，一部分就从喷射口喷出。

2、旋涡式虹吸，是指它的冲水口设置在座便器底部的一边，我们在冲水的时候会形成一个漩涡，这样可以加大马桶的冲击力度。

3、直冲式，就是指使用被压缩的空气形成一种推动力来实现冲水的方式，这种冲水方式用水量较小。

虹吸式马桶的优缺点虹吸马桶结构原理是什么1、优点：冲水噪音较小，也比较容易冲掉黏附在马桶上的赃物；具有防臭功能。

很多马桶使用久了之后会出现返味的现象，这可能主要有两个原因，第一种可能是下水道的臭味，第二种就是可能是马桶安装不当造成的一种返味现象，由于虹吸式马桶特殊的机构设计，因此，虹吸式马桶的防臭功能就要比一般的马桶的防臭功能要好的多。

2、缺点：比较浪费水。

由于虹吸式马桶特殊的设计形式，使得马桶池底的出水面积较大，与其他马桶相比对水的使用率要高。

虹吸式马桶高性能、高品质是消费者选择它的主要原因，也是各大媒体竞相推荐的一个品种，选择品质好的马桶能为我们的生活省不少的麻烦。

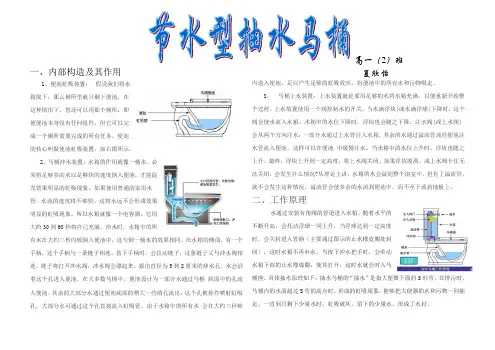

一、内部构造及其作用1、便池虹吸装置：假设我们将水箱取下，那么厕所里就只剩下便池，在这种情形下，您还可以用那个厕所，即便便池本身没有任何组件，但它可以完成一个厕所需要完成的所有任务。

便池的核心叫做便池虹吸装置，如右图所示。

2、马桶冲水装置：水箱的作用就像一桶水。

必须将足够多的水以足够快的速度倒入便池，才能促发效果明显的虹吸现象。

如果使用普通的家用水管，水流的速度将不够快，这将永远不会形成效果明显的虹吸现象。

所以水箱就像一个电容器。

它用大约30到60秒将自己充满。

冲水时，水箱中的所有水在大约三秒内倾倒入便池中，这与倒一桶水的效果相同。

在水箱的侧面，有一个手柄，这个手柄与一条链子相连。

按下手柄时，会拉动链子，这条链子又与冲水阀相连。

链子将打开冲水阀，冲水阀会漂起来，露出直径为5到8厘米的排水孔。

水会沿着这个孔进入便池。

在大多数马桶中，便池设计为一部分水通过马桶唇面中的孔流入便池。

其余的大部分水通过便池底部的稍大一些的孔流出。

这个孔被称作喷射虹吸孔。

大部分水可通过这个孔直接流入虹吸管。

由于水箱中的所有水会在大约三秒钟内进入便池，足以产生足够的虹吸效应，将便池中的所有水和污物吸走。

3、马桶上水装置：上水装置就是要用足够的水将水箱充满，以便重新开始整个过程。

上水装置使用一个阀控制水的开关。

当水满浮块(或水满浮球)下降时，这个阀会使水流入水箱。

水箱中的水位下降时，浮块也会随之下降。

注水阀(或上水阀)会从两个方向注水：一部分水通过上水管注入水箱。

其余的水通过溢流管流经便池注水管流入便池。

这样可以在便池中缓慢注水。

当水箱中的水位上升时，浮块也随之上升。

最终，浮块上升到一定高度，将上水阀关闭。

如果浮块脱离，或上水阀卡住无法关闭，会发生什么情况?从理论上讲，水箱的水会溢到整个浴室中。

但有了溢流管，就不会发生这种情况，溢流管会使多余的水流到便池中，而不至于流到地板上。

二、工作原理水通过安装有角阀的管道进入水箱，随着水平的不断升高，会托动浮球一同上升，当浮球达到一定高度时，会关封进入管路（主要通过图示的止水橡皮圈处封闭），这时水箱不再补水。

抽水马桶结构图：1、抽水马桶的工作原理：水通过安装有角阀的管道进入水箱，随着水位的不断升高，会托动浮球一同上升，当浮球达到一定高度时，会关封进水管路口（主要通过图示的止水橡皮圈处封闭），这时水箱不再进水。

当按下冲水按钮时，会压住水箱下部的止水橡成圈，使其打开，这时水就会时冲入马桶座。

具体抽水原理如下：抽水马桶的“抽水”是指大便器下面的S形弯，在排污时，马桶内的水面超过S弯的高点时，形成的虹吸现象，能够把大便器的水和污物一同抽走。

一直到只剩下少量水时，虹吸破坏，留下的少量水，形成了水封。

进水阀：即浮球阀，通过水位的上涨，提升关闭进水。

如果马桶水箱一只进水，可能就是这里不能关闭导致的，这里可以通过剩下调节来控制水箱水位的高低多少。

这就不用像有些老人一样，为了节约用水在水箱里放一瓶子水的尴尬。

排水阀：就是平常我们按按钮冲马桶水的内部，两个大小按钮分别对应上面黑白两个按钮。

溢水管：如果前面进水阀，不能关闭，或者调节太高，比溢水管还高，那么多余的水会从这个管道流入马桶里，不至于水箱一直进水然后把卫生间淹没，造成不必要的损失。

如果有时候发现马桶一直往外流水就可以检查是不是从这里留出去去的，如果是，那么调节前面进水阀，上面有个扣子用个平口螺丝刀一推就会打开，可以上下移动，移动到合适位置扣好，位置不能高于溢水管。

排水阀：他是马桶中最容易坏的地方，我们用手握住逆时针就可以把它拧下来检查，上面有个插销一样的塑料片是调节水量大小的，我们可以通过上下调节，就可以控制冲水量大小多少的控制。

还有就是马桶水箱上的两个小按钮，如题：一大一小，就是大水量和小水量的控制按钮，按钮上有两个支柱，那两个支柱就是顶住排水阀，通过按压就把排水阀打开，实现冲水。

如果马桶盖上那个盖子马桶里就不断有水流出，那么就是按钮下面的支柱太长了，可以通过旋钮调节到合适位置，就不会流水了。

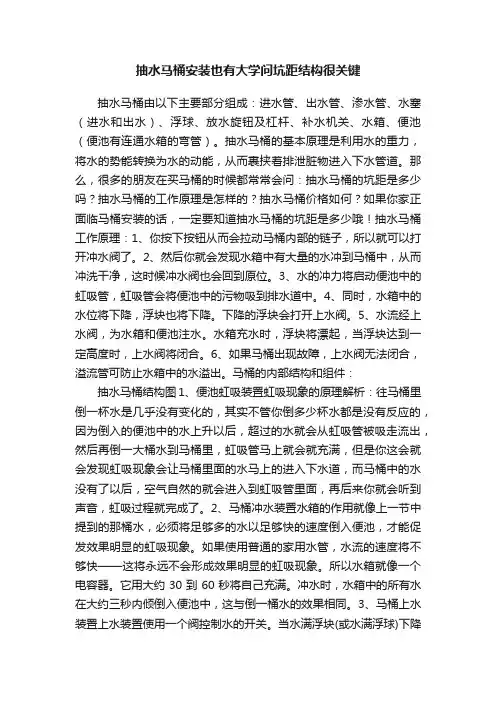

抽水马桶安装也有大学问坑距结构很关键抽水马桶由以下主要部分组成：进水管、出水管、渗水管、水塞（进水和出水）、浮球、放水旋钮及杠杆、补水机关、水箱、便池（便池有连通水箱的弯管）。

抽水马桶的基本原理是利用水的重力，将水的势能转换为水的动能，从而裹挟着排泄脏物进入下水管道。

那么，很多的朋友在买马桶的时候都常常会问：抽水马桶的坑距是多少吗？抽水马桶的工作原理是怎样的？抽水马桶价格如何？如果你家正面临马桶安装的话，一定要知道抽水马桶的坑距是多少哦！抽水马桶工作原理：1、你按下按钮从而会拉动马桶内部的链子，所以就可以打开冲水阀了。

2、然后你就会发现水箱中有大量的水冲到马桶中，从而冲洗干净，这时候冲水阀也会回到原位。

3、水的冲力将启动便池中的虹吸管，虹吸管会将便池中的污物吸到排水道中。

4、同时，水箱中的水位将下降，浮块也将下降。

下降的浮块会打开上水阀。

5、水流经上水阀，为水箱和便池注水。

水箱充水时，浮块将漂起，当浮块达到一定高度时，上水阀将闭合。

6、如果马桶出现故障，上水阀无法闭合，溢流管可防止水箱中的水溢出。

马桶的内部结构和组件：抽水马桶结构图1、便池虹吸装置虹吸现象的原理解析：往马桶里倒一杯水是几乎没有变化的，其实不管你倒多少杯水都是没有反应的，因为倒入的便池中的水上升以后，超过的水就会从虹吸管被吸走流出，然后再倒一大桶水到马桶里，虹吸管马上就会就充满，但是你这会就会发现虹吸现象会让马桶里面的水马上的进入下水道，而马桶中的水没有了以后，空气自然的就会进入到虹吸管里面，再后来你就会听到声音，虹吸过程就完成了。

2、马桶冲水装置水箱的作用就像上一节中提到的那桶水，必须将足够多的水以足够快的速度倒入便池，才能促发效果明显的虹吸现象。

如果使用普通的家用水管，水流的速度将不够快——这将永远不会形成效果明显的虹吸现象。

所以水箱就像一个电容器。

它用大约30到60秒将自己充满。

冲水时，水箱中的所有水在大约三秒内倾倒入便池中，这与倒一桶水的效果相同。
