11.3.3测试与本地网络中主机的连通性要点

网络连通性的测试[实验名称]网络连通性的测试[实验目的]1. 熟悉了解TCP/IP协议的工作原理2. 掌握Ping等命令的使用。

3. 掌握如何使用Ping命令验证目标主机的连通性。

4. 掌握常用的TCP/IP网络故障诊断和排除方法。

[相关知识]在网络故障中，最常见的故障就是网络的连通性的故障，通过对网络连通性的分析，从故障出发，运用网络诊断工具，就可以快速、准确地确定网络的故障点，排除故障，恢复网络的正常运行。

ping命令是一种常见的网络连通性测试命令。

ping的原理很简单，就是向远程计算机通过ICMP协议发送特定的数据包然后等待回应并接收返回的数据包，对每个接收的数据包均根据传输的消息进行验证以校验与远程计算机或本地计算机的连接情况。

需要注意的是检测顺序，必须遵守的规则是由近到远的检测顺序，否则会出现网络问题的错误定位。

当某一步连通检测出障碍，则定位出网络连通的故障点所在，从而给网络管理员解决连通故障带来方便。

利用ping命令进行网络连通性检查的前提条件是，本网的交换机、路由器和本网中的计算机不能禁止ping 命令的使用ping出和ping入。

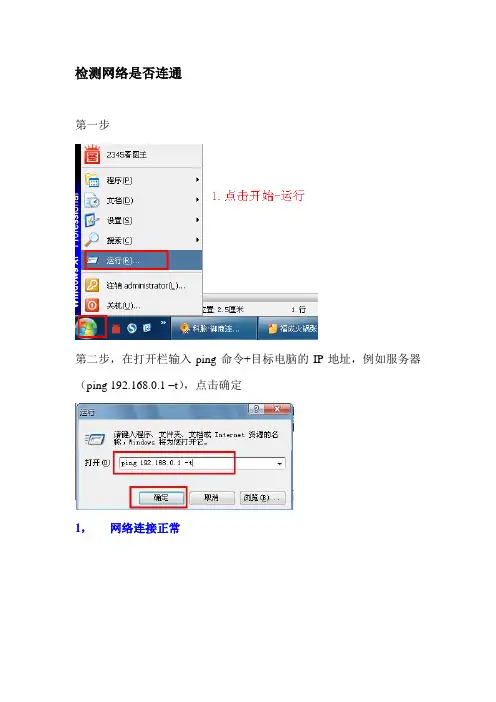

[实验步骤]步骤1. 进入windows命令输入框：点击开始菜单→运行→输入cmd，然后回车：步骤2. 在出现的windows命令输入中输入ipconfig/all命令查看主机的网络参数见下图通过此操作，我们可以了解所操作机器的各项参数：主机名称：b15物理地址：00-19-21-27-C9-5A网络地址：192.168.1.44本网掩码：255.255.255.0默认网关：192.168.1.254步骤3. 测试本机TCP/IP协议安装配置是否正确,即ping 127.0.0.1 测试结果见下图：127.0.0.1是本地回绕地址。

由Reply from 127.0.0.1: bytes=32 time＜1ms TTL=128 packets: sent=4 Received=4 Lost=0 表明本机TCP/IP协议运行正常。

网络连通性测试方案1. 引言网络连接的稳定性和可靠性对于现代生活和工作至关重要。

为了确保网络的连通性，需要进行全面的测试和评估。

本文将介绍一种网络连通性测试方案，旨在帮助用户检测和解决可能存在的网络连接问题。

2. 测试环境设置在进行网络连通性测试之前，需要确保测试环境设置正确。

以下是设置测试环境的步骤：2.1 确定测试对象确定需要测试的网络设备、服务器或应用程序。

可以是本地网络设备，也可以是远程服务器。

2.2 设置测试设备选择一台用于测试的计算机或者设备，并确保其具有稳定的网络连接。

该设备将作为测试的发起者。

2.3 安装测试工具根据测试需求选择适当的测试工具，并将其安装在测试设备上。

常用的网络连通性测试工具包括Ping、Traceroute、Nmap等。

2.4 网络连接配置确保测试设备正常连接到网络，并配置正确的IP地址、子网掩码和默认网关。

3. 测试方法网络连通性测试可以采用多种方法，根据实际情况选择合适的方法进行测试。

3.1 Ping测试Ping测试是一种最常用的网络连通性测试方法，它通过向目标地址发送ICMP回显请求包并等待回应包来测试网络的连通性和延迟。

使用命令行或者第三方Ping工具，向目标地址发送Ping请求。

通过检查Ping 回应时间和丢包情况，可以评估网络的连通性和稳定性。

例如，在Windows系统中，可以使用以下命令进行Ping测试：ping <目标地址>3.2 Traceroute测试Traceroute测试可以帮助确定数据包在从发起者到目标设备的传输过程中经过的路由器数量和跳数。

通过分析Traceroute结果，可以识别网络中的延迟和故障点。

使用命令行或者第三方Traceroute工具，向目标地址发送Traceroute请求。

通过分析Traceroute结果中的路由器地址和延迟时间，可以评估网络的连通性和路由状况。

例如，在Linux系统中，可以使用以下命令进行Traceroute测试：traceroute <目标地址>3.3 端口扫描测试端口扫描测试可以检测目标设备上开放的网络端口，以验证网络服务的可用性。

1下列哪一个 OSI 层负责管理数据段？应用层表示层会话层传输层标题描述最高分值1 correctness of response2 points for Option 40 points for any other option2此试题参考以下领域的内容：CCNA Exploration: 网络基础知识∙ 4.1.3 支持可靠通信2请参见图示。

图中所示为客户端之间发送电子邮件的过程。

以下哪一列表正确地标识了图中各编号阶段使用的组件或1.MUA2.MDA3.MTA4.SMTP5.MTA6.POP7.MDA8.MUA1.MUA2.POP3.MDA4.SMTP5.MTA6.MDA7.SMTP8.MUA1.MUA2.POP3.SMTP4.MDA5.MTA6.SMTP7.POP8.MUA1.MUA2.SMTP3.MTA4.SMTP5.MTA6.MDA7.POP8.MUA标题描述最高分值1 correctness of response2 points for Option 40 points for any other option2此试题参考以下领域的内容：CCNA Exploration: 网络基础知识∙ 3.3.3 电子邮件服务及 SMTP/POP 协议3第 4 层报头包含帮助数据传输的哪一类信息？服务端口号主机逻辑地址设备物理地址虚拟连接标识符标题描述最高分值1 correctness of response2 points for Option 10 points for any other option2此试题参考以下领域的内容：CCNA Exploration: 网络基础知识∙ 4.1.5 端口寻址4哪个 OSI 层提供面向连接的可靠数据通信服务？应用层表示层会话层传输层网络层标题描述最高分值1 correctness of response2 points for Option 40 points for any other option2此试题参考以下领域的内容：CCNA Exploration: 网络基础知识∙ 4.1.1 传输层的用途5当 OSI 模型下层执行无连接协议时，通常使用什么来确认数据已收到并请求重传丢失的数据？IPUDP以太网无连接确认面向连接的上层协议或服务标题描述最高分值1 correctness of response2 points for Option 50 points for any other option2此试题参考以下领域的内容：CCNA Exploration: 网络基础知识∙ 5.1.4 IPv4 协议 - 尽力6下列哪三项是 CSMA/CD 的特征？（选择三项。

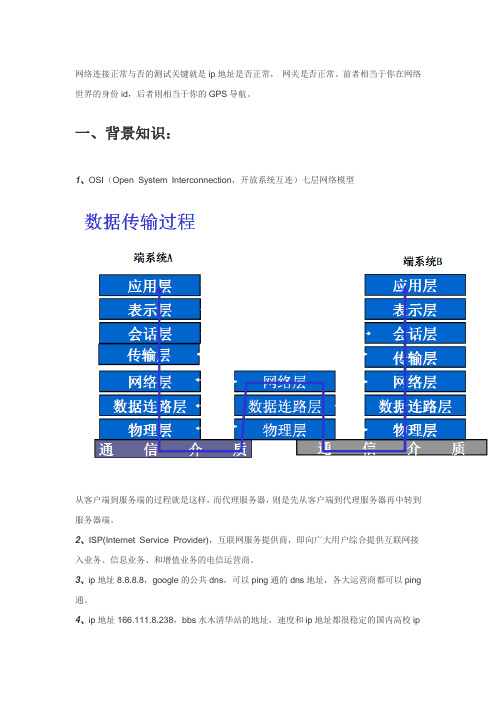

网络连接正常与否的测试关键就是ip地址是否正常，网关是否正常。

前者相当于你在网络世界的身份id，后者则相当于你的GPS导航。

一、背景知识：1、OSI（Open System Interconnection，开放系统互连）七层网络模型从客户端到服务端的过程就是这样，而代理服务器，则是先从客户端到代理服务器再中转到服务器端。

2、ISP(Internet Service Provider)，互联网服务提供商，即向广大用户综合提供互联网接入业务、信息业务、和增值业务的电信运营商。

3、ip地址8.8.8.8，google的公共dns，可以ping通的dns地址，各大运营商都可以ping 通。

4、ip地址166.111.8.238，bbs水木清华站的地址，速度和ip地址都很稳定的国内高校ip地址，可用来测试网络是否真正连通。

可以用http://166.111.8.238来浏览网页以确定是不是dns故障5、hosts优先级大于dns，当使用代理（不包括vpn）时，使用代理的所有程序对本地的hosts及dns设置失效（那种用域名做代理地址的除外）。

6、VPN是一种三层封装加密技术，vpn拨号后将产生自己的一套ip及dns，而代理是第7层应用层协议。

7、私网ip：共有三段，10.x.x.x，172.16.x.x至172.31.x.x，192.168.x.x。

internet保留了这些地址供内部网络使用，避免了以后接入公网时引起地址混乱。

而169.254.x.x的ip则是window系统无法自动获取ip之后产生的一个ip，是不能使用的ip。

下文中提到的命令，都是在终端shell来完成（打开开始菜单——运行——cmd——确定）二、网络环境一：拥有公网ip不管是自动获取的公网ip还是固定ip，那么一般来说是不会有什么问题，在做完以下测试后，还有问题就得找isp了。

1、如果在拨号完成，并已获得ip的情况，但却不能上网。

可以用ping 命令测试下8.8.8. 8和166.111.8.238，如果是通的，那就ping 域名测试一下，如果也是通的，但浏览器就是上不去网的话，肯定是浏览器设置了错误的代理。

实验七局域网连通性测试一、实验目的1.学习用Ipconfig命令测试局域网的配置参数。

2.学习用Ping命令测试局域网的连通性。

3.学习用Ping命令测试网络的配置状况。

二、实验理论局域网组建起来之后，能否正常运行需要进行测试，即使原来能正常运行的局域网，也可能由于各种原因，出现故障，要排除故障也需要测试。

测试什么？怎么测试？这是首先要明确的两个问题。

应该说，测试内容很多，但一般一测试的是网络的配置是否正确、连通性是否良好。

测试的方法一般用网络操作系统集成的TCP/IP测试工具：Ping和Ipconfig。

只要能熟练地实验这些工具软件，一般都能对网络作出快速诊断。

1.关于网络的连通性网络是由若干台计算机用通信线路和设备连接起来的一个大系统，网络的运行需要网络操作系统、协议、设备驱动程序的正确安装和配置。

“连通性”有两个含义：一是物理连通，二是逻辑连通。

物理连通可以用万用表、线缆测试仪测试；逻辑连通性由正确的软件设置确定。

测试的方法是用工具软件。

网络要正常工作，既要物理连通，又要逻辑连通。

2．IP测试工具PingPing是个使用频率极高的实用程序，用于确定本地主机是否能与另一台主机交换数据报。

根据返回的信息就可以推断TCP/IP参数是否设置得正确以及运行是否正常。

简单的说，Ping就是一个测试程序，如果Ping运行正确，大体上就可以排除网络访问层、网卡、Modem的输入输出线路、电缆和路由器等存在的故障，从而减小了问题的范围。

（1）Ping工具的使用格式在命令提示符窗口输入：Ping <IP地址>/<计算机名> [参数1][参数2]…按照缺省设置，Windows上运行的Ping命令发送4个ICMP回送请求，每个32字节数据，如果一切正常，应能得到4个回送应答。

Ping能够以毫秒为单位显示发送回送请求到返回回送应答之间的时间。

如果应答时间短，表示数据报不必通过太多的路由器或网络连接速度比较快。

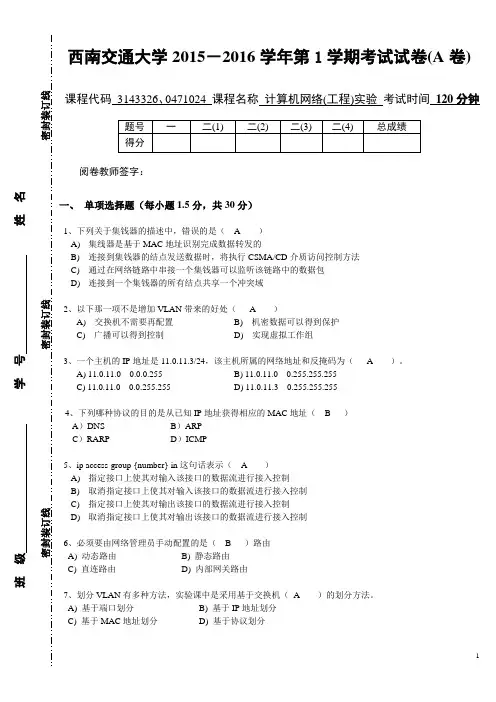

西南交通大学2015－2016学年第1学期考试试卷(A 卷)课程代码 3143326、0471024 课程名称 计算机网络(工程)实验 考试时间 120分钟阅卷教师签字：一、 单项选择题（每小题1.5分，共30分）1、下列关于集钱器的描述中，错误的是（ A ） A) 集线器是基于MAC 地址识别完成数据转发的B) 连接到集钱器的结点发送数据时，将执行CSMA/CD 介质访问控制方法 C) 通过在网络链路中串接一个集钱器可以监听该链路中的数据包 D) 连接到一个集钱器的所有结点共享一个冲突域2、以下那一项不是增加VLAN 带来的好处（ A ） A) 交换机不需要再配置 B) 机密数据可以得到保护C) 广播可以得到控制 D) 实现虚拟工作组3、一个主机的IP 地址是11.0.11.3/24，该主机所属的网络地址和反掩码为（ A ）。

A) 11.0.11.0 0.0.0.255 B) 11.0.11.0 0.255.255.255 C) 11.0.11.0 0.0.255.255 D) 11.0.11.3 0.255.255.2554、下列哪种协议的目的是从已知IP 地址获得相应的MAC 地址（ B ） A ）DNS B ）ARP C ）RARP D ）ICMP5、ip access-group {number} in 这句话表示（ A ） A) 指定接口上使其对输入该接口的数据流进行接入控制 B) 取消指定接口上使其对输入该接口的数据流进行接入控制 C) 指定接口上使其对输出该接口的数据流进行接入控制 D) 取消指定接口上使其对输出该接口的数据流进行接入控制6、必须要由网络管理员手动配置的是（ B ）路由 A) 动态路由 B) 静态路由 C) 直连路由 D) 内部网关路由7、划分VLAN 有多种方法，实验课中是采用基于交换机（ A ）的划分方法。

A) 基于端口划分 B) 基于IP 地址划分 C) 基于MAC 地址划分 D) 基于协议划分班 级 学 号 姓 名密封装订线 密封装订线 密封装订线8、双绞线规定了每条线使用的长度，如果线缆过长，可能由于（ B ）使线缆不能正常工作。

实验三网络连通性和网络数据传输率测试实验
1．实验目的：
熟悉ping和tracert命令的各参数的意义，能灵活应用相关命令和参数进行网络测试。

2．实验内容（以下实验内容均在命令提示符窗口完成）：
（1）ipconfig命令及应用
●用ipconfig /？命令显示帮助信息，掌握各参数的作用；
●用ipconfig命令查看本机IP地址的配置情况；
●输入ipconfig /all显示网络适配器的配置信息，确定IP是否动态
分配，找出网卡地址、IP地址、子网掩码和默认网关。

（2）ARP命令及应用
●用ARP /？命令显示帮助信息，掌握各参数的作用；
●输入ARP -a显示本地ARP高速缓存的内容；
●输入ping IP address(局域网中某台主机的IP地址)；收到回应后
再次输入ARP -a显示本地ARP高速缓存的内容，发现有什么变化？
●输入arp – d IP address后再次输入ARP –a，又会有什么变化？（3）ping命令和tracert命令及其应用
●用Ping分别测试127.0.0.1，本机IP地址，默认网关地址和远程
目的主机IP地址，检查其连通性；
●测试你的主机到校园主页服务器的路径及所经历的路由和所需的
平均时间。

测试你的主机到校园主页服务器的平均数据传输速率（测三次取平均）。

3．实验报告要求：
详细说明测试步骤，记录所得中间结果及最终所得结果。

重要步骤要截图说明。

实验1 局域网连通性测试一、实验目的1．学习用Ipconfig命令测试局域网的配置参数。

2．学习用Ping命令测试局域网的连通性。

3．学习用Ping命令测试网络的配置状况。

二、实验理论局域网能否正常运行需要进行测试，即使原来能正常运行的局域网，也可能由于各种原因，出现故障，要排除故障也需要测试。

测试什么？怎么测试？这是首先需要明确的两个问题。

应该说，测试内容很多，但一般需要测试的是网络的配置是否正确、连通性是否良好。

测试的方法有多种，一般用网络操作系统集成的TCP/IP测试工具：Ping和Ipconfig。

只要能熟练地使用这些工具软件，一般都能对网络做出快速诊断。

1．关于网络的连通性网络是由若干台计算机用通信线路和设备连接起来的一个大系统，网络的运行需要网络操作系统、协议、设备驱动程序的正确安装和配置。

“连通性” 有两个含义：一是物理连通，二是逻辑连通。

物理连通可以用万用表、线缆测试仪测试；逻辑连通性由正确的软件设置确定。

测试的方法是用工具软件。

网络要正常工作，既要物理连通，又要逻辑连通。

2．IP测试工具PingPing命令是Windows系统集成的网络测试工具，凡使用TCP/IP协议簇的网络，均可用它来测试主机的配置状况、名称解析功能和节点之间的连通性。

它的基本测试原理是利用网际消息控制协议（ICMP），发送数据包到目的节点，而后在屏幕上显示对方响应的应答信息（如发送数据包的大小、重复发送的次数、信息往返的时间等）来表明网络的连通特性，或者显示连接超时、找不到主机等不能连通的信息。

（1）Ping工具的使用格式。

在命令提示符窗口输入：Ping<IP地址>/<计算机名> ［参数1］［参数2］…（2）Ping的主要参数。

a—解析主机地址。

n：数值—发送的测试包的个数，缺省值为4。

t—不停地执行Ping命令，直到用户用Ctrl+C组合键终止。

Ping命令的全部参数，可在命令提示符窗口下运行Ping-？命令查看。

实验四Ping命令及网络连通性测试一、实验目的1、熟悉利用ping命令来测试网络的连通性和可达性的方法。

2、学会使用完整的ping命令形式。

二、实验环境计算机一台，可以连接Internet。

三、理论基础1、概述Ping命令是在网络中使用最频繁的测试连通性的工具，同时它还可诊断其他一些故障。

Ping命令使用ICMP（Internet Control Message Protocol网际消息控制协议）来发送ICMP请求数据包，如果目标主机能够收到这个请求，则发回ICMP响应。

“Ping"命令便可利用响应数据包记录的信息对每个包的发送和接收时间进行报告，并报告无响应包的百分比，这在确定网络是否正确连接以及网络连接的状况（丢包率）十分有用。

2、Ping命令的格式命令格式：Ping [-t] [-a] [-n count] [-1 size] [-f] [-I TTL] [-v TOS] [-r count][-s cont][[-j host-list] | [-khost-list]] [-w timeout] target_name；参数：-t Ping指定的计算机直到按组合键“Ctrl-C”终止。

-a将目标IP地址解析为计算机名。

-n count发送count指定的ECHO数据包数，默认值为4。

-1 length发送包含由length指定的数据长度的ECHO数据包，默认值为32字节，最大值是65527。

-f在数据包中发送“不要分段”标志。

这样数据包就不会被路由上的网关分段。

-i TTL把“生存时间”字段设置为ttl指定的值。

-v TOS把“服务类型”字段设置为tos指定的值。

-r count在“记录路由”字段中记录传出和返回数据包的路由。

count可以指定最少1个，最多9个跃点。

-s count为count次跳跃提供时间标签，取值范围为1-4。

-j host-list利用host-list指定的计算机列表路由数据包。
