最全变压器构造及各部件的功用汇总，值得收藏！变压器主要由铁芯、绕组、油箱、油枕以及绝缘套管、分接开关和气体继电器等组成，其各部分的功用如下。

1.铁芯铁芯是变压器的磁路部分；为了降低铁芯在交变磁通作用下的磁滞和涡流损耗，铁芯采用厚度为0.35mm或更薄的优质硅钢片叠成。

目前厂泛采用导磁系数高的冷轧晶粒取代硅钢片，以缩小体积和重量，也可节约导线和降低导线电阻所引起的发热损耗。

铁芯包括铁芯柱和铁轭两部分。

铁芯柱上套绕组，铁轭将铁芯柱连接起来，使之形成闭合磁路。

按照绕组在铁芯中的布置方式，变压器又分为铁芯式和铁壳式(或简称芯式和壳式)两种。

单相二铁芯柱。

此类变压器有两个铁芯柱，用上、下两个铁轭将铁芯柱连接起来，构成闭合磁路。

两个铁芯柱上都套有高压绕组和低压绕组。

通常，将低压绕组放在内侧，即靠近铁芯，而把高压绕组放在外侧，这样易于符合绝缘等级要求。

铁芯式三相变压器有三相三铁芯柱式和三相五铁芯柱式两种结构。

三相五铁芯柱式(或称三相五柱式)也称三相三铁芯柱旁轭式，它是在三相三铁芯柱(或称三相三柱式)外侧加两个旁轭(没有绕组的铁芯)而构成，但其上、下铁轭的截面和高度比普通三相三柱式的小。

从而降低了整个变压器的高度。

三相三铁芯柱，它是将三相的三个绕组分别放在三个铁芯柱上，三个铁芯柱也由上、下两个铁轭将芯柱连接起来，构成闭合磁路。

绕组的布置方式同单相变压器一样。

三相五铁芯柱，它与三相铁芯相比较，在铁芯柱的左右两侧多了两个分支铁芯柱，成为旁扼。

各电压级的绕组分别按相套在中间三个铁芯柱上，而旁轭没有绕组，这样就构成了三相五铁芯柱变压器。

由于三相五柱式铁芯各相磁通可经旁轭而闭合，故三相磁路可看作是彼此独立的，而不像普通三相三柱式变压器各相磁路互相关联。

因此当有不对称负载时，各相零序电流产生的零序磁通可经旁轭而闭合，故其零序励磁阻抗与对称运行时励磁阻抗(正序)相等。

中、小容量的三相变压器都采用三相三柱式。

大容量三相变压器．常受运输高度限制，多采用三相五柱式。

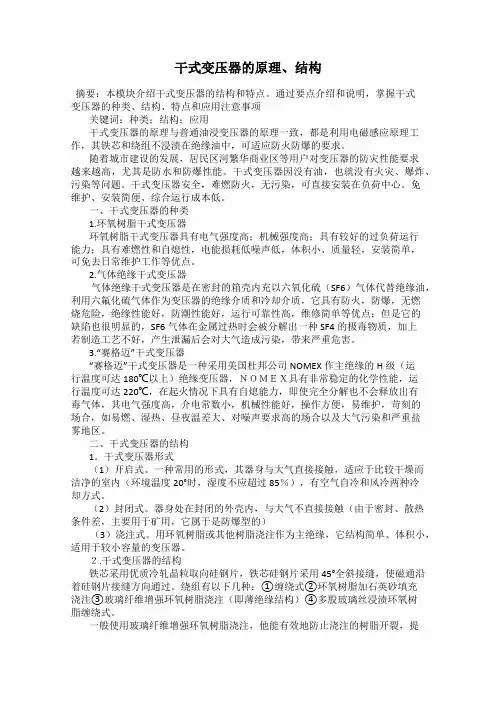

干式变压器的原理、结构摘要：本模块介绍干式变压器的结构和特点。

通过要点介绍和说明，掌握干式变压器的种类、结构、特点和应用注意事项关键词：种类；结构；应用干式变压器的原理与普通油浸变压器的原理一致，都是利用电磁感应原理工作，其铁芯和绕组不浸渍在绝缘油中，可适应防火防爆的要求。

随着城市建设的发展，居民区河繁华商业区等用户对变压器的防灾性能要求越来越高，尤其是防水和防爆性能。

干式变压器因没有油，也就没有火灾、爆炸、污染等问题。

干式变压器安全，难燃防火，无污染，可直接安装在负荷中心。

免维护、安装简便、综合运行成本低。

一、干式变压器的种类1.环氧树脂干式变压器环氧树脂干式变压器具有电气强度高；机械强度高；具有较好的过负荷运行能力；具有难燃性和自熄性，电能损耗低噪声低，体积小、质量轻，安装简单，可免去日常维护工作等优点。

2.气体绝缘干式变压器气体绝缘干式变压器是在密封的箱壳内充以六氧化硫（SF6）气体代替绝缘油，利用六氟化硫气体作为变压器的绝缘介质和冷却介质，它具有防火，防爆，无燃烧危险，绝缘性能好，防潮性能好，运行可靠性高，维修简单等优点；但是它的缺陷也很明显的，SF6气体在金属过热时会被分解出一种SF4的极毒物质，加上若制造工艺不好，产生泄漏后会对大气造成污染，带来严重危害。

3.“赛格迈”干式变压器“赛格迈”干式变压器是一种采用美国杜邦公司NOMEX作主绝缘的H级（运行温度可达180℃以上）绝缘变压器，ＮＯＭＥＸ具有非常稳定的化学性能，运行温度可达220℃，在起火情况下具有自熄能力，即使完全分解也不会释放出有毒气体，其电气强度高，介电常数小，机械性能好，操作方便，易维护，苛刻的场合，如易燃、湿热、昼夜温差大、对噪声要求高的场合以及大气污染和严重盐雾地区。

二、干式变压器的结构1．干式变压器形式（1）开启式。

一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内（环境温度20°时，湿度不应超过85％），有空气自冷和风冷两种冷却方式。

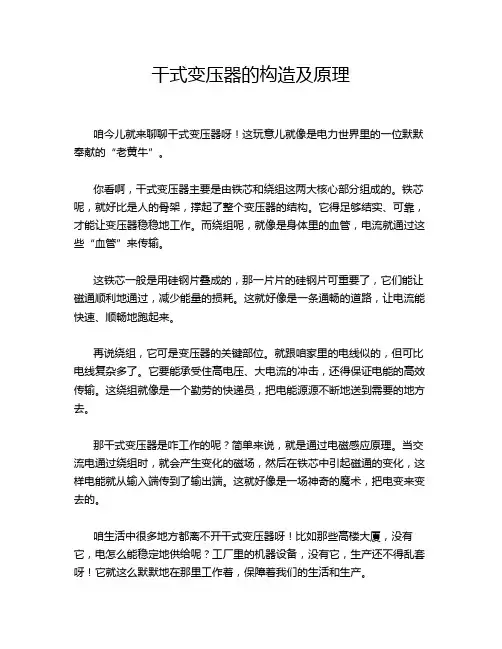

干式变压器的构造及原理咱今儿就来聊聊干式变压器呀！这玩意儿就像是电力世界里的一位默默奉献的“老黄牛”。

你看啊，干式变压器主要是由铁芯和绕组这两大核心部分组成的。

铁芯呢，就好比是人的骨架，撑起了整个变压器的结构。

它得足够结实、可靠，才能让变压器稳稳地工作。

而绕组呢，就像是身体里的血管，电流就通过这些“血管”来传输。

这铁芯一般是用硅钢片叠成的，那一片片的硅钢片可重要了，它们能让磁通顺利地通过，减少能量的损耗。

这就好像是一条通畅的道路，让电流能快速、顺畅地跑起来。

再说绕组，它可是变压器的关键部位。

就跟咱家里的电线似的，但可比电线复杂多了。

它要能承受住高电压、大电流的冲击，还得保证电能的高效传输。

这绕组就像是一个勤劳的快递员，把电能源源不断地送到需要的地方去。

那干式变压器是咋工作的呢？简单来说，就是通过电磁感应原理。

当交流电通过绕组时，就会产生变化的磁场，然后在铁芯中引起磁通的变化，这样电能就从输入端传到了输出端。

这就好像是一场神奇的魔术，把电变来变去的。

咱生活中很多地方都离不开干式变压器呀！比如那些高楼大厦，没有它，电怎么能稳定地供给呢？工厂里的机器设备，没有它，生产还不得乱套呀！它就这么默默地在那里工作着，保障着我们的生活和生产。

你说这干式变压器是不是很了不起？它虽然不像那些高科技产品那么耀眼，但却是电力系统中不可或缺的一部分。

就像我们身边那些默默付出的人，也许平时不怎么起眼，但真的很重要呢！它不挑环境，不怕辛苦，总是坚守着自己的岗位。

所以啊，我们得好好珍惜和爱护这些干式变压器。

别随便去破坏它们，要让它们能一直好好地为我们服务。

让我们一起为这些默默奉献的“老黄牛”点个赞吧！它们真的很棒！。

干式变压器结构原理及检修维护干式变压器是一种没有绝缘液体（如油）的变压器，它使用固体绝缘材料来隔离和保护绕组。

它的常见应用包括电力系统、工业设备和建筑物等，由于其较小的容积、免维护和安装便捷等优点，成为许多场合的首选。

下面将对干式变压器的结构原理及检修维护进行详细介绍。

一、干式变压器结构原理：1.绕组结构：干式变压器的绕组采用多层低电阻绝缘材料包裹，并通过特殊的固定结构使其紧密固定，以确保绕组间距和绝缘性能。

2.核心结构：干式变压器的铁芯通常由多个铁片组成，通过压接、焊接或热熔连接等方式连接在一起。

绝缘材料被用于分隔各个铁芯片，确保电流在铁芯中的正确流动路径，同时减少铁芯振动和噪音。

3.冷却系统：为了散热并保持变压器的温度稳定，干式变压器通常配备有冷却风扇或风道。

冷却风扇能够通过自然对流或强制对流方式，将热量从变压器的绕组和铁芯中带走，以保持变压器的工作温度在合理范围内。

二、干式变压器检修维护：1.清洁：定期对干式变压器进行清洁，包括外壳、绕组、铁芯和冷却系统等。

可以使用软刷或吸尘器等工具进行清洁，注意不要损坏绝缘材料和绕组。

2.绝缘检测：定期进行绝缘检测，可以使用绝缘电阻计或高压测试仪等设备，检测变压器的绝缘电阻是否正常。

绝缘电阻低于一定数值时，需要及时采取措施，如清洁绝缘材料、更换绝缘材料等。

3.紧固件检查：定期检查干式变压器的各个连接紧固件，确保其牢固可靠，特别是铁芯连接的紧固件，以防止松动和振动。

4.涂层维护：定期检查干式变压器的绝缘涂层是否完好，如发现破损或老化，及时进行维修或更换。

5.温度检测：定期检测干式变压器的工作温度，特别是绕组的温度，确保其在设计范围内。

温度过高可能导致绝缘材料老化和变压器性能下降。

6.风道清理：定期清理干式变压器的冷却系统，包括风扇和风道，以确保热量能够有效地散发出去，防止变压器过热。

以上是对干式变压器结构原理及检修维护的介绍，通过定期的检修和维护，能够确保干式变压器的正常运行和延长使用寿命。

干式变压器的结构及主要部件干式变压器是一种常见的电力变压器，它与油浸式变压器相比，具有更好的环保性能和更高的安全性能。

干式变压器的结构和主要部件如下：一、结构干式变压器的结构主要由铁芯、绕组、外壳和附件组成。

1. 铁芯：铁芯是干式变压器的主要部件之一，它由多个硅钢片叠压而成。

铁芯的作用是提供磁通路径，使变压器能够将电能从一个电压等级转换到另一个电压等级。

2. 绕组：绕组是干式变压器的另一个主要部件，它由导线绕制而成。

绕组的作用是将电能从一个电压等级传递到另一个电压等级。

绕组通常分为高压绕组和低压绕组两部分。

3. 外壳：外壳是干式变压器的保护部件，它由钢板焊接而成。

外壳的作用是保护变压器内部的部件不受外界环境的影响。

4. 附件：附件是干式变压器的辅助部件，它包括温度控制器、保护装置、接地装置等。

附件的作用是保证变压器的安全运行。

二、主要部件1. 铁芯铁芯是干式变压器的主要部件之一，它由多个硅钢片叠压而成。

铁芯的作用是提供磁通路径，使变压器能够将电能从一个电压等级转换到另一个电压等级。

铁芯的质量直接影响变压器的性能和效率。

2. 绕组绕组是干式变压器的另一个主要部件，它由导线绕制而成。

绕组的作用是将电能从一个电压等级传递到另一个电压等级。

绕组通常分为高压绕组和低压绕组两部分。

高压绕组通常由细导线绕制而成，低压绕组通常由粗导线绕制而成。

3. 外壳外壳是干式变压器的保护部件，它由钢板焊接而成。

外壳的作用是保护变压器内部的部件不受外界环境的影响。

外壳通常具有良好的防腐蚀性能和防水性能。

4. 附件附件是干式变压器的辅助部件，它包括温度控制器、保护装置、接地装置等。

附件的作用是保证变压器的安全运行。

温度控制器可以监测变压器的温度，当温度超过一定值时，会自动切断电源，以保护变压器不受过热的影响。

保护装置可以监测变压器的电流和电压，当电流或电压超过一定值时，会自动切断电源，以保护变压器不受过载的影响。

接地装置可以将变压器的金属外壳接地，以保证变压器的安全运行。

干式变压器结构原理及检修维护范文干式变压器是一种常见的变压器类型，其结构原理及检修维护十分重要。

本文将深入探讨干式变压器的结构原理以及常见的检修维护方法。

本文分为四个部分，首先介绍干式变压器的结构组成，然后具体阐述其工作原理，接着探讨常见的检修维护方法，最后总结全文。

一、干式变压器的结构组成干式变压器由多个部件组成，其中包括：1. 铁芯：铁芯是干式变压器的核心部件，由硅钢片叠压而成。

铁芯的作用是提供磁通路径，增强磁场的作用。

铁芯还起到了支撑线圈的作用，确保其稳定性和可靠性。

2. 绕组：绕组是干式变压器的关键部件之一，分为高压绕组和低压绕组。

高压绕组和低压绕组之间通过绝缘层隔离，以避免电流短路。

绕组通常由绝缘线圈等材料制成，以确保电流的正常传输。

3. 绝缘材料：干式变压器中绝缘材料的选择十分重要。

常见的绝缘材料有油漆、纸板、纸板格栅、绝缘胶等。

这些绝缘材料可以有效隔离绕组和外部环境，防止漏电和电弧产生。

4. 散热系统：干式变压器的散热系统非常重要，它能够有效地降低变压器的温度，保证其正常运行。

散热系统通常由散热器和风扇组成，通过风力传导和对流来散发热量。

二、干式变压器的工作原理干式变压器的工作原理与液体浸泡式变压器相似，主要分为电磁感应原理和能量传递原理两个方面。

1. 电磁感应原理：当高压绕组通入交流电时，产生的电流通过绕组产生磁场。

这个磁场会引起低压绕组中的电流发生变化，根据电磁感应原理，电流变化会产生电动势。

通过绕组之间的电磁感应，电流能够在高压绕组和低压绕组之间进行能量传递。

2. 能量传递原理：高压绕组中的电流通过电磁感应原理，在低压绕组中产生相应的电流。

这个过程中，能量从高压绕组传递到低压绕组，完成电压的变换。

变压器的工作主要依赖于这个能量传递原理，以满足电力系统中不同电压的需求。

三、干式变压器的检修维护方法干式变压器在运行过程中需要定期进行检修维护，以保证其正常运行和延长使用寿命。

以下是常见的检修维护方法：1. 清洁：定期对变压器进行清洁工作，尤其是散热系统。

电力变压器结构图解电力变压器结构图解这是一个三相电力变压器的模型。

从外观看主要由变压器的箱体、高压绝缘套管、低压绝缘套管、油枕、散热管组成。

移去变压器箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性能好、磁滞损耗小。

在铁芯上有A、B、C三相绕组，每相绕组又分为高压绕组与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。

图2左边是高压绕组引出线，右边是低压绕组引出线。

把铁芯与绕组放入箱体，绕组引出线通过绝缘套管内的导电杆连到箱体外, 导电杆外面是瓷绝缘套管，通过它固定在箱体上，保证导电杆与箱体绝缘。

为减小因灰尘与雨水引起的漏电，瓷绝缘套管外型为多级伞形。

右边是低压绝缘套管，左边是高压绝缘套管，由于高压端电压很高，高压绝缘套管比较长。

图3 变压器的绝缭套管变压器箱体（即油箱）里灌满变压器油，铁芯与绕组浸在油里。

变压器油比空气绝缘强度大，可加强各绕组间、绕组与铁芯间的绝缘，同时流动的变压器油也帮助绕组与铁芯散热。

在油箱上部有油枕，有油管与油箱连通，变压器油一直灌到油枕内，可充分保证油箱内灌满变压器油，防止空气中的潮气侵入。

油枕与散热管油箱外排列着许多散热管，运行中的铁芯与绕组产生的热能使油温升高，温度高的油密度较小上升进入散热管，油在散热管内温度降低密度增加，在管内下降重新进入油箱，铁芯与绕组的热量通过油的自然循环散发出去。

图吁对流敬热图一些大型变压器为保证散热，装有专门的变压器油冷却器。

冷却器通过上下油管与油箱连接，油通过冷却器内密集的铜管簇，由风扇的冷风使其迅速降温。

油泵将冷却的油再打入油箱内，下图是一台容量为400000KVA的特大型电力变压器模型，其低压端电压为20KV，高压端电压为220KV。

采用油冷却的变压器结构较复杂，由于油是可燃物，也就存在安全性问题。

目前，在城市内、大型建筑内使用的变压器已逐渐采用干式电力变压器，变压器没有油箱，铁芯与绕组安装在普通箱体内。

干式变压器绕组用环氧树脂浇注等 方法保证密封与绝缘，容量较大的绕组内还有散热通道，大容量变压器并配有 风机强制通风散热。

干式变压器结构原理及检修维护引言干式变压器是一种非常常见的电气设备，经常用于工业领域中的输电、配电、变压等环节。

干式变压器由于绝缘材料不易老化，耐热性强，不需要进行维护以及安装容易等优点而受到了大众的广泛关注。

本文将介绍干式变压器的结构原理、维护和维修的具体方法。

干式变压器的结构原理干式变压器的外形结构干式变压器的外形与油浸变压器不同，它不需要具备油箱、散热器和冷却系统以及油压检测系统等。

相反，在外观上，它更加简洁、环保而且低噪音。

干式变压器的外观由导体、绝缘材料、燃烧极高的夹层和外壳等部分组成。

干式变压器的绕组由多个导体缠绕形成。

缠绕形式包括单绕组、双绕组等多种类型，用于实现不同的功能。

干式变压器的内部构造干式变压器的内部构造由高压侧绕组、低压侧绕组、绝缘材料、固定工具等部分组成。

绕组是干式变压器的核心部分，高压侧和低压侧的绕组分别分布在铁心上。

其中，高压侧的绕组为沿电力输送线的绕组，低压侧的绕组为沿电力消耗线的绕组。

绕组包括线圈和绝缘材料，绝缘材料是不可或缺的一部分，用于隔离两个线圈，以避免绕组之间的电路短路。

固定工具用于用于固定绕组上的线圈和铁心。

夹层是干式变压器的防火层，可以防止发生火灾。

夹层材料对干式变压器的防火性能影响非常大。

干式变压器的工作原理干式变压器是将电能从一种形式转换成另一种形式的装置。

变压器工作的基本原理是依据磁通沿传输介质（例如铁心）的转移，通过变压比改变电压和电流的大小。

当变压器的一侧（高压侧）接通电源后，磁场产生能够沿着铁心到达另一侧（低压侧），并诱导出与磁场大小和方向相一致的电磁场。

这个过程中会产生感应电动势，在低压侧的绕组中诱发出低电压和大电流。

干式变压器的检修维护干式变压器的检查干式变压器是比较复杂的电气设备，对于正常的运行应该进行不定期的检查。

主要检查包括：•外壳检查：检查外壳是否有断裂、变形等情况，检查有无漏点、裂纹•着火检查：检查夹层是否有着火的痕迹•绝缘检查：使用万用表检查绕组之间的绝缘是否正常•温度检查：检查变压器的工作温度是否正常，如果温度过高需要进行调整•湿度检查：用湿度计对变压器进行检测，如果湿度过高需要开机升温，以便将湿气排出•相序检查：检查高压侧和低压侧的相序是否正确，如果相序混乱可能会造成电器故障干式变压器的维修如果变压器出现故障，应该及时进行修理。

干式变压器的结构及主要部件干式变压器是一种常见的电力设备，它主要用于变换电力的电压。

相比于油浸式变压器，干式变压器不需要使用绝缘油，因此更加环保，适用于室内环境。

本文将介绍干式变压器的结构及其主要部件。

一、结构干式变压器的结构相对简单，通常由以下几个部分组成：1. 铁心：铁心是干式变压器的主要构件之一，它由硅钢片叠压而成。

铁心的作用是提供低磁阻路径，使磁通能够顺利通过。

2. 绕组：干式变压器的绕组是由导线绕制而成，通常分为高压绕组和低压绕组。

绕组的作用是通过电流产生磁场，并将电能从一侧传输到另一侧。

3. 绝缘材料：干式变压器的绝缘材料主要用于隔离绕组和铁心，防止电能泄漏。

常见的绝缘材料有玻璃纤维布、环氧树脂等。

4. 外壳：干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。

二、主要部件1. 铁心铁心是干式变压器的核心部件，它由多个硅钢片叠压而成。

硅钢片具有较低的磁导率和电阻率，能够有效减小磁通的损耗和涡流损耗。

铁心的形状通常为矩形或环形，以减小磁阻和磁通的泄漏。

2. 绕组绕组是干式变压器的另一个重要部件，它由高压绕组和低压绕组组成。

高压绕组通常由绝缘铜线绕制而成，低压绕组则由绝缘铜箔绕制而成。

绕组的形状和层数根据变压器的容量和电压等级确定。

3. 绝缘材料绝缘材料是干式变压器的关键部件之一，它主要用于隔离绕组和铁心，防止电能泄漏。

常见的绝缘材料有玻璃纤维布、环氧树脂等。

这些材料具有良好的绝缘性能和耐高温性能。

4. 外壳干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。

外壳通常具有良好的绝缘性能和防火性能，以确保变压器的安全运行。

三、总结干式变压器是一种常见的电力设备，它具有简单的结构和重要的部件。

铁心、绕组、绝缘材料和外壳是干式变压器的主要部件，它们共同作用，实现电能的变换和传输。

干式变压器无需绝缘油，更加环保，适用于室内环境。

通过合理设计和制造，干式变压器能够稳定可靠地工作，满足电力系统对电能变换的需求。

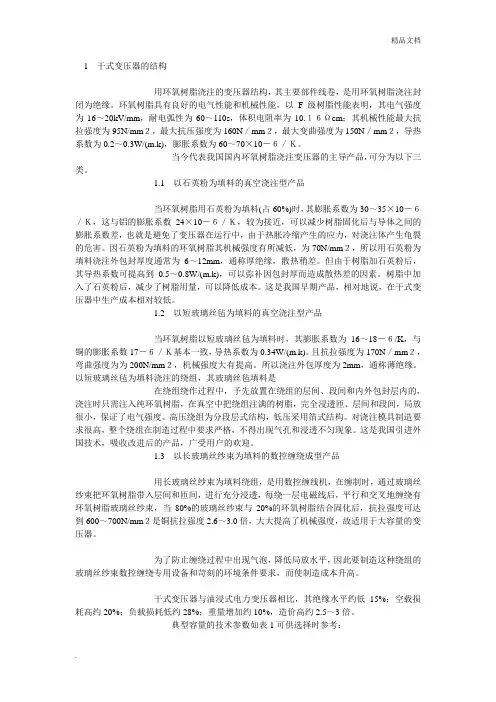

1 干式变压器的结构用环氧树脂浇注的变压器结构，其主要部件线卷，是用环氧树脂浇注封闭为绝缘。

环氧树脂具有良好的电气性能和机械性能，以F级树脂性能表明，其电气强度为16～20kV/mm，耐电弧性为60～110s，体积电阻率为10.１６Ωcm；其机械性能最大抗拉强度为95N/mm２，最大抗压强度为160N／mm２，最大变曲强度为150N／mm２，导热系数为0.2～0.3W/(m.k)，膨胀系数为60～70×10－６／Ｋ。

当今代表我国国内环氧树脂浇注变压器的主导产品，可分为以下三类。

1.1 以石英粉为填料的真空浇注型产品当环氧树脂用石英粉为填料(占60%)时，其膨胀系数为30～35×10－６／Ｋ，这与铝的膨胀系数24×10－６／Ｋ，较为接近，可以减少树脂固化后与导体之间的膨胀系数差，也就是避免了变压器在运行中，由于热胀冷缩产生的应力，对浇注体产生龟裂的危害。

因石英粉为填料的环氧树脂其机械强度有所减低，为70N/mm２，所以用石英粉为填料浇注外包封厚度通常为6～12mm，通称厚绝缘，散热稍差。

但由于树脂加石英粉后，其导热系数可提高到0.5～0.8W/(m.k)，可以弥补因包封厚而造成散热差的因素。

树脂中加入了石英粉后，减少了树脂用量，可以降低成本。

这是我国早期产品，相对地说，在干式变压器中生产成本相对较低。

1.2 以短玻璃丝毡为填料的真空浇注型产品当环氧树脂以短玻璃丝毡为填料时，其膨胀系数为16～18－６/K，与铜的膨胀系数17－６／Ｋ基本一致，导热系数为0.34W/(m.k)。

且抗拉强度为170N／mm２，弯曲强度为为200N/mm２，机械强度大有提高。

所以浇注外包厚度为2mm，通称薄绝缘。

以短玻璃丝毡为填料浇注的绕组，其玻璃丝毡填料是在绕组绕作过程中，予先放置在绕组的层间、段间和内外包封层内的，浇注时只需注入纯环氧树脂，在真空中把绕组注满的树脂，完全浸透匝、层间和段间，局放很小，保证了电气强度。

干式变压器内部结构
干式变压器的内部结构主要分为四个部分：绕组、绝缘子、柱型可充气隔离器、及结
构要素。

一、绕组：
绕组是变压器主要部件，其分为高/低压绕组组成及一个中心绕组。

高压绕组一般采
用蜂窝式、油浸式等技术来架设，然后将线圈紧固在变压器铁芯上；低压绕组为卷绕式技术，将线圈排列在变压器铁芯上；中心绕组常用来传输电能，联结高低压变压器线圈。

二、绝缘子：
变压器的绝缘子有电力绝缘子和油浸式绝缘子，电力绝缘子主要用于联结变压器的中
心绕组和高/低压绕组，油浸式绝缘子用于连接变压器核心结构内的绕组的抗油设备。

线
圈与芯子的接触处，或者变压器内部的一些结构，需要绝缘子来阻止短路，保持正常运行。

三、柱型可充气隔离器：
变压器上有一种柱型可充气隔离器，它是由两层隔离胶套层压而成，并于高/低压绕
组中间安装，起到一定的绝缘支撑作用，隔离两侧的绕组，同时有利于芯片的散热，使变
压器的整体温度降低。

四、结构要素：
变压器的结构要素包括铁芯、温度监测设备、空气口和绝缘技术、夹头等。

铁芯为变
压器结构的核心，高/低压绕组及中心绕组固定在铁芯上，并可将芯片表面及其空气口处
油浸，以减少绕组两侧的气垫厚度；夹头主要用于把绕组连接在铁芯上，空气口和绝缘技
术用于充气、绝缘，温度监测设备用于测量绕组的温度。

以上是干式变压器的内部结构的概要介绍，通过以上介绍，可以看出变压器内部结构
各元素的作用和结构保证了变压器的正常工作和使用。

一文搞懂干式变压器的结构形式、冷却方式、安装与调试等干式变压器是指铁心和绕组不浸渍在绝缘油中，采用自然冷却或风冷的一种电力变压器。

作为后兴起的变配电设备，已广泛使用于工厂车间、高层建筑、商业中心、机场、码头、地铁、石油平台等场所的输变电系统，并可与开关柜一起组成结构紧凑的成套变电站。

目前，我国干式电力变压器大多为三相固体成型SC 系列，比如：SCB9 系列三相缠绕式变压器，SCB10 系列三相箔式变压器SCB9 系列三相箔式变压器。

其电压等级一般都在6-35KV 范围内，最大容量可达25MVA。

对于干式变压器，大家是否想要了解更多呢？下面小编来为大家详细介绍干式变压器的结构形式、冷却方式、种类、和油浸式变压器比较具有哪些优点？安装与调试、如何从声音判断故障、外部结构引起的噪音及解决方法、选用要点。

一起来看看吧！■ 干式变压器的结构形式1、开启式：是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，（环境温度20度时，相对湿度不应超过85%），一般有空气自冷和风冷两种冷却方式。

2、封闭式：器身处在封闭的外壳内，与大气不直接接触（由于密封、散热条件差，主要用于矿用，属于防爆型）。

3、浇注式：用环氧树脂或其它树脂浇注作为主绝缘，它结构简单、体积小，适用于较小容量的变压器。

■ 干式变压器的冷却方式干式变压器冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。

自然空冷时，变压器可在额定容量下长期连续运行。

强迫风冷时，变压器输出容量可提高50%。

适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

■ 干式变压器的种类1、浸渍空气绝缘干式变压器：目前使用很少。

绕组导线绝缘、绝缘结构材料根据需要选用不同耐热等级的绝缘材料，制成B级、F级和H级绝缘干式变压器。

2、环氧树脂浇注干式变压器：采用的绝缘材料有聚酯树脂和环氧树脂。

干式变压器结构原理及检修维护一、干式变压器的结构原理1.高压绕组：高压绕组是由铜线组成的线圈。

铜线的直径与绝缘层的厚度有关，直径越大，绕组电阻越小，能够承受更大的电流。

一般情况下，高压绕组采用分层绕组，可以减少电流在绕组中的温升。

2.低压绕组：低压绕组是由铜线组成的线圈。

低压线圈的铜线直径通常比高压线圈的直径小，因为低压绕组承受的电流较小。

3.铁芯：铁芯是由多个硅钢片组成的，用于提供磁通路径。

铁芯上的硅钢片能够减少铁耗和涡流损耗，提高变压器的效率。

4.绝缘材料：干式变压器的绝缘材料是非常重要的。

通常情况下，采用环氧树脂或织物酚醛树脂作为绝缘材料，可以提供良好的电绝缘和耐热性能。

二、干式变压器的检修维护1.机械维护：定期检查各个零部件的固定情况，确保绝缘材料和绕组的正常运行。

检查铁芯是否松动，确保绕组与铁芯之间的间隙符合要求。

2.清洗维护：定期清洗变压器各个部件。

使用干净的棉布或吸尘器清除绝缘材料上的灰尘和污物。

定期清洁铁芯表面，防止灰尘和污物积累。

3.绝缘维护：检查绝缘材料的状况，确保其完整无损。

定期对绝缘材料进行绝缘电阻测试，以确保其绝缘性能。

如发现绝缘材料存在破损和老化，应及时更换。

4.冷却系统维护：干式变压器通常采用强制通风冷却或自然通风冷却。

定期清理冷却系统中的灰尘和杂质，确保冷却系统正常工作。

检查冷却风扇是否正常运转，是否存在异常噪音。

5.绕组检修：定期检查绕组的电阻和短路情况，确保绕组的正常工作。

如发现绕组存在故障，应及时修复或更换。

6.环境条件维护：干式变压器应保持在适宜的环境条件下运行。

温度和湿度应符合变压器的额定工作条件。

定期检查并维护变压器周围的环境，确保其能够正常工作。

综上所述，干式变压器采用无绝缘油的设计，更加环保和安全。

对于干式变压器的检修维护，机械维护、清洗维护、绝缘维护、冷却系统维护、绕组检修和环境条件维护都是非常重要的。

通过定期的检修维护，可以延长干式变压器的使用寿命，确保其正常运行。

变压器的结构原理、用途分类及负荷能力（图）2009-06-28 16:10:27| 分类：课外讲堂(电工)|字号订阅一、变压器的基本结构；1 油浸变压器的结构变压器组成部件包括器身(铁芯、绕组、绝缘、引线)、变压器油、油箱和冷却装置、调压装置、保护装置(吸湿器、安全气道、气体继电器、储油柜及测温装置等)和出线套管，（见图）。

变压器结构图：1一高压套管；2一分接开关；3一低压套管；4一气体继电器；5一安全气道(防爆管)；6一储油柜；7一油表；8一呼吸器(吸湿器)；9一散热器；10一铭牌；11一接地螺栓；12一油样活门；13一放油门；14一活门；15一线圈；16一信号温度计；17一铁芯；18一净油器；19一油箱；20一变压器油2 全密封变压器的结构全密封配电变压器取消了储油柜，采用膨胀式散热器，油箱与箱沿焊封结构。

由于膨胀散热器可随变压器油体积变化而胀缩，从而实现变压器内部油和绝缘材料与外部大气隔绝，防止和减缓变压器油和绝缘材料受潮、劣化，而延长变压器使用寿命；全密封变压器内部紧固件均采用特制的防松紧固件锁紧：关键组、部件采用优质抗油材料密封或双重密封结构件，保证了变压器长途运输和运行中结构件不松动、密封性好和运行可靠。

达到了变压器在现场安装时可不吊心检查，正常运行内部免维护，外部少维护的目的。

二、变压器的原理变压器是电力系统中主要用来改变电压、传递电能的重要设备，是电网安全、经济运行的基础。

变压器主要是根据电磁感应原理进行工作的。

在闭合的铁芯上，绕有两个互相绝缘的绕组，其中，接入电源的一侧叫一次绕组，输出电能的一侧叫二次绕组。

当交流电源电压加到一次侧绕组后，就有交流电流通过该绕组，在铁芯中产生交变磁通。

这个交变磁通不仅穿过一次侧绕组，同时也穿过二次侧绕组，两个绕组中分别产生感应电势E1和E2。

这时，如果二次侧绕组与外电路的负载接通，便有电流流入负载，即二次侧绕组有电能输出。

三、变压器的用途及分类<一>变压器的用途现代化的工业企业广泛的采用电力作为能源，而发电厂发出的电力往往需经远距离传输才能到达用电地区。

干式变压器的结构组成
1.铁芯
铁芯是干式变压器中的一个主要部分，它由叠压的硅钢片组成。

铁芯
的作用是通过产生磁场来传递能量。

铁芯由于高导磁性和低磁滞特性，可
以减小能量损耗，提高变压器的效率。

2.绕组
绕组是干式变压器中的另一个重要组成部分，包括高压绕组和低压绕组。

高压绕组和低压绕组通过绝缘材料隔离，使其能够安全地工作。

绕组
由导线或箔片制成，通过通电产生磁场，并将电能从高压侧传递到低压侧。

3.绝缘材料
4.外壳和散热装置
干式变压器通常由外壳包裹，以保护内部部件免受外界环境的影响，
并使其能够安全运行。

外壳通常由金属制成，如钢板或铝合金。

在外壳上，还有一些散热装置，如风扇或散热片，以提供足够的冷却空气来保持变压
器的正常工作温度。

5.终端装置
6.控制与保护系统
综上所述，干式变压器的结构组成包括铁芯、绕组、绝缘材料、外壳
和散热装置、终端装置以及控制与保护系统。

这些组成部分相互配合，使
得干式变压器能够高效、可靠地传递电能。
