西门子MM430变频器维修电动机过温介绍

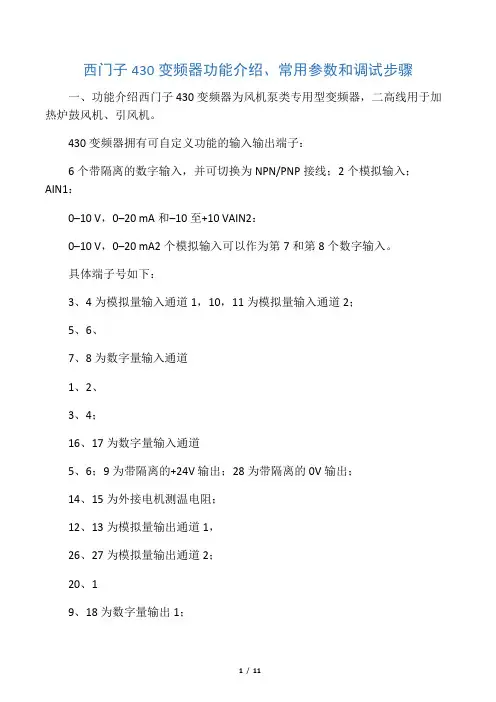

西门子430变频器功能介绍、常用参数和调试步骤一、功能介绍西门子430变频器为风机泵类专用型变频器，二高线用于加热炉鼓风机、引风机。

430变频器拥有可自定义功能的输入输出端子：6 个带隔离的数字输入，并可切换为 NPN/PNP 接线；2 个模拟输入；AIN1：0 – 10 V， 0 – 20 mA 和–10 至 +10 VAIN2：0 – 10 V， 0 – 20 mA2 个模拟输入可以作为第7 和第8 个数字输入。

具体端子号如下：3、4为模拟量输入通道1，10，11为模拟量输入通道2；5、6、7、8为数字量输入通道1、2、3、4；16、17为数字量输入通道5、6；9为带隔离的+24V输出；28为带隔离的0V输出；14、15为外接电机测温电阻；12、13为模拟量输出通道1，26、27为模拟量输出通道2；20、19、18为数字量输出1；22、21为数字量输出2；25、24、23为数字量输出3。

手册中3-3页也有详细说明操作面板：430变频器只能用BOP-2操作面板进行操作，不能用BOP 或AOP进行操作。

BOP-2 操作面板下方有DP网线插口，可用于DP通讯远程控制。

此口同时用于变频器和PC上传和下载参数。

注意:将端子接线面板拆下后可看见2个DIP开关：DIP 开关1：不供用户使用。

DIP 开关2：Off 位置：欧洲地区缺省值（50Hz，功率单位：kW）On 位置：北美地区缺省值（60Hz，功率单位：hp）一般出厂时已设为50Hz，但调试前最好检查一下。

面板功能介绍：此键用于浏览辅助信息。

变频器运行过程中，在显示任何一个参数时按下此键并保持不动2 秒钟。

将显示以下参数值：1. 直流回路电压（用d 表示－单位：V）。

2. 输出电流（A）3. 输出频率（Hz）4. 输出电压（用o 表示－单位：V）。

连续多次按下此键，将轮流显示以上参数。

绿色按钮为启动按钮，红色按钮为停车按钮。

在出现故障或报警的情况下，按此键可以将操作板上显示的故障或报警信息复位。

设备股份有限公司 产品名称
末端控制器 零（部）件名称 西门子变频器 共10页 第4页
工序号
H12
工序名称
变频器调试
车间 电工车间 班组 前道班组 设备
/
工装
/
工时
图3 用SDP 进行基本操作 图4用BOP-2调试的基本步骤
5.2用BOP-2调试的一些说明。

➢ 安装BOP-2之前，必须首先拆下SDP 。

描 图 描 校 底图号 装订号 编制（日期） 校对（日期） 会签（日期） 审定（日期） 批准（日期）
标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期
工艺文件
产品型号：末端控制器（DTB-XM）文件名称：变频器（西门子）调试工艺类别：作业指导书
文件编号：T2176-D02
编制：校对：
会签：审定：
批准：
浙江盾安人工环境设备股份有限公司
2005年10月实施。

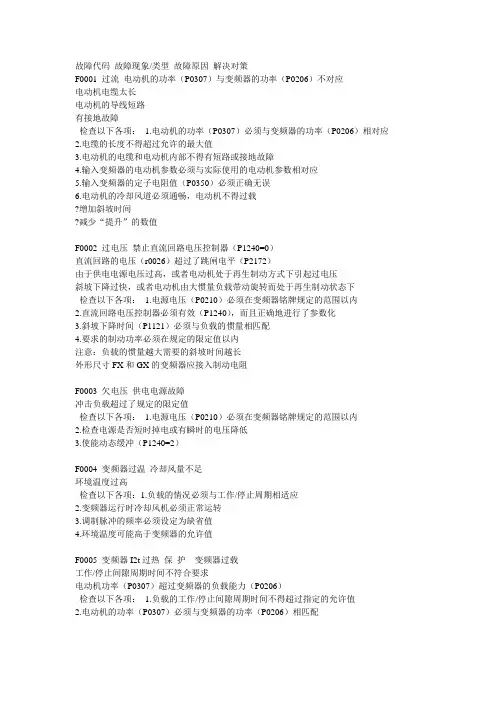

故障代码故障现象/类型故障原因解决对策F0001 过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项：1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5.输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载?增加斜坡时间?减少“提升”的数值F0002 过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项：1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3.斜坡下降时间（P1121）必须与负载的惯量相匹配4.要求的制动功率必须在规定的限定值以内注意：负载的惯量越大需要的斜坡时间越长外形尺寸FX和GX的变频器应接入制动电阻F0003 欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项：1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.检查电源是否短时掉电或有瞬时的电压降低3.使能动态缓冲（P1240=2）F0004 变频器过温冷却风量不足环境温度过高检查以下各项：1.负载的情况必须与工作/停止周期相适应2.变频器运行时冷却风机必须正常运转3.调制脉冲的频率必须设定为缺省值4.环境温度可能高于变频器的允许值F0005 变频器I2t过热保护变频器过载工作/停止间隙周期时间不符合要求电动机功率（P0307）超过变频器的负载能力（P0206）检查以下各项：1.负载的工作/停止间隙周期时间不得超过指定的允许值2.电动机的功率（P0307）必须与变频器的功率（P0206）相匹配F0011 电动机过温电动机过载检查以下各项：1.负载的工作/间隙周期必须正确2.标称的电动机温度超限值（P0626－P0628）必须正确3.电动机温度报警电平（P0604）必须匹配如果P0601=0或1，请检查以下各项： 1.检查铭牌数据是否正确（如果不进行快速调试）2.采用电动机参数自动检测（P1910=1）的方法，可以得到准确的等效电路数据3.检查电动机的重量（P0344）是否合理，必要时加以修改4.如果您使用的电动机不是西门子的标准电动机，请通过参数P0626,P0627,P0628修改过温保护的数据如果P0601=2，请检查以下各项： 1.检查参数r0035中显示的温度是否合理2.检查温度传感器是否是KTY84（不支持其他的传感器）F0012 变频器温度信号丢失变频器（散热器）的温度传感器断线F0015 电动机温度信号丢失电动机的温度传感器开路或短路如果检测到信号已经丢失，温度监控开关便切换为监控电动机的温度模型F0020 电源断相如果三相输入电源电压中的一相丢失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载检查输入电源各相的线路F0021 接地故障如果相电流的总和超过变频器额定电流的5（%）时将引起这一故障F0022 功率组件故障在下列情况将引起硬件故障（P0947=22和P0949=1）：（1）直流回路过电流=IGBT短路（2）制动斩波器短路（3）有接地故障（4）I/O板没有正确地插入外形尺寸A至C（1），（2），（3），（4）外形尺寸D至E（1），（2），（4）外形尺寸F（2），（4）由于所有这些故障只是由功率组件的一个故障信号来表示，因此，不能确定实际上是哪一个组件出现了故障外形尺寸FX和GX当r0947=22和故障值r0949=12，或13，或14（根据UCE而定）时，检测UCE故障检查I/O板它必须完全插入F0023 输出故障输出的一相断线时出现这一故障F0024 整流器过温通风风量不足冷却风机没有运行环境温度过高检查以下各项：1.变频器运行时冷却风机必须处于运转状态2.脉冲频率必须设定为缺省值3.环境温度可能高于变频器允许的运行温度F0030 冷却风机故障风机不再工作1.在装有操作面板选件（AOP或BOP）时，故障不能被屏蔽2.需要安装新风机F0035 在重试再起动后自动再起动故障试图自动再起动的次数超过P1211确定的数值F0040 自动校准故障仅指MM440变频器F0041 电动机参数自动检测故障电动机参数自动检测故障报警值=0：负载消失报警值＝1：进行自动检测时已达到电流限制的电平报警值=2：自动检测得出的定子电阻小于0.1（%）或大于100（%）报警值=3：自动检测得出的转子电阻小于0.1（%）或大于100（%）报警值=4：自动检测得出的定子电抗小于50（%）或大于500（%）报警值=5：自动检测得出的电源电抗小于50（%）或大于500（%）报警值＝6：自动检测得出的转子时间常数小于10ms或大于5s报警值=7：自动检测得出的总漏抗小于5（%）或大于50（%）报警值=8：自动检测得出的定子漏抗小于25（%）或大于250（%）报警值=9：自动检测得出的转子漏感小于25（%）或大于250（%）报警值＝20：自动检测得出的IGBT通态电压小于0.5V或大于10V报警值=30：电流控制器达到了电压限制值报警值=40：自动检测得出的数据组自相矛盾，至少有一个自动检测数据错误基于电抗Zb的百分值=Vmot，nom/sqrt(3）/Imot，nom0：检查电动机是否与变频器正确连接1-40：检查电动机参数P304-311是否正确检查电动机的接线应该是哪种型式（星形，三角形）F0042 速度控制优化功能故障速度控制优化功能（P1960）故障故障值=0：在规定时间内不能达到稳态速度=1：读数不合乎逻辑F0051 参数EEPROM故障存储不挥发的参数时出现读/写错误1.工厂复位并重新参数化2.与客户支持部门或维修部门联系F0052 功率组件故障读取功率组件的参数时出错，或数据非法检查硬件，与客户支持部门或维修部门联系F0053 I/OEPROM故障读I/OEEPROM信息时出错，或数据非法1.检查数据2.更换I/O模块F0054 I/O板错误连接的I/O板不对I/O板检测不出识别号，检测不到数据1.检查数据2.更换I/O模板F0060 Asic超时内部通讯故障如果存在故障，请更换变频器或与维修部门联系F0070 CB设定值故障在通讯报文结束时，不能从CB（通讯板）接设定值检查CB板和通讯对象F0071 USS(BOP－链接）设定值故障在通讯报文结束时，不能从USS得到设定值检查USS主站F0072 USS(COM链接）设定值故障在通讯报文结束时，不能从USS得到设定值检查USS主站F0080 ADC输入信号丢失断线信号超出限定值F0085 外部故障由端子输入信号触发的外部故障封锁触发故障的端子输入信号F0090 编码器反馈信号丢失从编码器来的信号丢失1.检查编码器的安装固定情况，设定P0400=0并选择SLVC控制方式（P1300=20或22）2.如果装有编码器，请检查编码器的选型是否正确（检查P0400的编码器的设置值）3.检查编码器与变频器之间的接线4.检查编码器应无故障(选择P1300=0，在一定的速度下运行，检查r0061中的编码器反馈信号)5.增加编码器反馈信号消失的门限值（r0061）F0101 功率组件溢出软件出错或处理器故障运行自测试程序F0221 PID反馈信号低于最小值PID反馈信号低于P2268设置的最小值改变P2268的设置值或调整反馈增益系数F0222 PID反馈信号高于最大值PID反馈信号超过P2267设置的最大值改变P2267的设置值或调整反馈增益系数F0450 BIST测试故障故障值：1.有些功率部件的测试有故障2.有些控制板的测试有故障4.有些功能测试有故障8.有些I/O模块测试有故障(仅指MM420变频器）16.上电检测时内部RAM有故障1.变频器可以运行，但有的功能不能正确工作2.检查硬件，与客户支持部门或维修部门联系F0452 检测出传动皮带有故障电动机的负载状态表明传动皮带故障或传动机构有故障检查下列各项：1.驱动链有无断裂，卡死或堵塞现象2.如果使用了外接速度传感器,检查外接速度传感器是否正确地工作检查参数P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果采用转矩控制，以下参数的数值必须正确无误：P2182（频率门限值f1）P2183（频率门限值f2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）P2192（与允许偏差对应的延迟时间）A0501 电流限幅电动机的功率与变频器的功率不匹配电动机的连接导线太长接地故障检查以下各项：1.电动机的功率必须与变频器功率相对应2.电缆的长度不得超过最大允许值3.电动机电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机一致5.定子电阻值必须正确无误6.电动机的冷却风道是否堵塞，电动机是否过载增加斜坡上升时间减少“提升”的数值A0502 过压限幅达到了过压限幅值斜坡下降时如果直流回路控制器无效（P1240＝0）就可能出现这一报警信号1.电源电压（P0210）必须在铭牌数据限定的数值以内2.使能直流回路电压控制器（P1240=0），并正确地进行参数化3.斜坡下降时间（P1121）必须与负载的惯性相匹配4.要求的制动功率必须在规定的限度以内A0503 欠压限幅供电电源故障供电电源电压（P0210）和与之相应的直流回路电压（r0026）低于规定的限定值（P2172）1.电源电压（P0210）必须在铭牌数据限定的数值以内2.对于瞬间的掉电或电压下降必须是不敏感的3.使能动态缓冲（P1240=2）A0504 变频器过温变频器散热器的温度（P0614）超过了报警电平，将使调制脉冲的开关频率降低和/或输出频率降低（取决于P0610的参数化）检查以下各项：1.环境温度必须在规定的范围内2.负载状态和“工作－停止”周期时间必须适当3.变频器运行时冷却风机必须运行4.脉冲频率（P1800）必须设定为缺省值A0505 变频器I2t过温如果进行了参数化（P0290），超过报警电平（P0294）时，输出频率和/或脉冲频率将降低1.检查“工作－停止”周期的工作时间应在规定范围内2.电动机的功率（P0307）必须与变频器的功率相匹配A0506 变频器的“工作－停止”周期散热器温度与IGBT的结温超过了报警的限定值检查“工作－停止”周期和冲击负载应在规定范围内A0511 电动机I2t过温电动机过载负载的“工作－停止”周期中，工作时间太长无论是哪种过温，请检查以下各项：1.负载的工作/ 停机周期必须正确2.电动机的过温参数（P0626-P0628）必须正确3.电动机的温度报警电平（P0604）必须匹配如果P0601=0或1，请检查以下各项：铭牌数据是否正确（如果不执行快速调试）等效回路的准确数据可以通过电动机参数自动检测（P1910=1）来得到电动机的重量(P0344）是否可靠必要时应进行修改如果使用的电动机不是西门子的标准电机，应通过参数P0626，P0627，P0628改变过温的标准值如果P0601=2，请检查以下各项：r0035显示的温度值是否可靠传感器是否是KTY84（不支持其它的传感器）A0512 电动机温度信号丢失至电动机温度传感器的信号线断线如果已检查出信号线断线，温度监控开关应切换到采用电动机的温度模型进行监控A520 整流器过温整流器的散热器温度超出报警值请检查以下各项：1.环境温度必须在允许限值以内2.负载状态和“工作－停止”周期时间必须适当3.变频器运行时，冷却风机必须正常转动A521 运行环境过温运行环境温度超出报警值请检查以下各项1.环境温度必须在允许限值以内2.变频器运行时，冷却风机必须正常转动3.冷却风机的进风口不允许有任何阻塞A523 输出故障输出的一相断线可以对报警信号加以屏蔽A0535 制动电阻发热 1.增加工作/停止周期P12372.增加斜坡下降时间P1121A0541 电动机数据自动检测已激活已选择电动机数据的自动检测（P1910）功能，或检测正在进行A0542 激活速度控制的优化功能速度控制优化功能（P1960）已选定或已投入运行A0590 编码器反馈信号丢失的报警从编码器来的反馈信号丢失，变频器切换到无传感器矢量控制方式运行停止变频器，然后，1.检查编码器的安装情况如果没有安装编码器，应设定0400=0，并选泽SLVC运行方式（P1300=20 或22）2.如果装有编码器，请检查编码器的选型是否正确（检查参数P0400的设定）3.检查变频器与编码器之间的接线4.检查编码器有无故障（选择P1300=0，使变频器在某一固定速度下运行，检查R0061的编码器反馈信号）5.增加编码器信号丢失的门限值（P0492）A0600 RTOS超出正常范围A0700 CB报警1，详情请参看CB手册CB（通讯板）特有故障参看“CB用户手册”A0701 CB报警2，详情请参看CB手册CB（通讯板）特有故障参看“CB用户手册”A0702 CB报警3，详情请参看CB 手册CB（通讯板）特有故障参看“CB用户手册”A0703 CB报警4，详情请参看CB 手册CB（通讯板）特有故障参看“CB用户手册”A0704 CB报警5，详情请参看CB 手册CB（通讯板）特有故障参看“CB用户手册”A0705 CB报警6，详情请参看CB 手册CB（通讯板）特有故障参看“CB用户手册”A0706 CB报警7，详情请参看CB 手册CB（通讯板）特有故障参看“CB用户手册”A0707 CB报警8，详情请参看CB 手册CB（通讯板）特有故障参看“CB用户手册”A0708 CB报警9，详情请参看CB 手册CB（通讯板）特有故障参看“CB用户手册”A0709 CB报警10，详情参看CB手册CB（通讯板）特有故障参看“CB用户手册”A0710 CB通讯错误变频器与CB（通讯板）通讯中断检查CB硬件A0711 CB组态错误CB（通讯板）报告有组态错误检查CB的参数A0910 直流回路最大电压Vdc-max 控制器未激活直流回路最大电压Vdcmax控制器未激活，因为控制器不能把直流回路电压（r0026）保持在（P2172）规定的范围内如果电源电压（P0210）一直太高，就可能出现这一报警信号如果电动机由负载带动旋转，使电动机处于再生制动方式下运行，就可能出现这一报警信号在斜坡下降时，如果负载的惯量特别大，就可能出现这一报警信号检查以下各项：1.输入电源电压（P0210）必须在允许范围内2.负载必须匹配A0911 直流回路最大电压Vdc-max 控制器已激活直流回路最大电压Vdcmax控制器已激活因此，斜坡下降时间将自动增加，从而自动将直流回路电压（r0026）保持在限定值（P2172）以内A0912 直流回路最小电压Vdc-min 控制器已激活如果直流回路电压（r0026）降低到最低允许电压（P2172）以下，直流回路最小电压Vdcmin控制器将被激活电动机的动能受到直流回路电压缓冲作用的吸收，从而使驱动装置减速短时的掉电并不一定会导致欠电压跳闸A0920 ADC参数设定不正确ADC的参数不应设定为相同的值，因为，这样将产生不合乎逻辑的结果故障值=0：参数设定为输出相同故障值=1：参数设定为输入相同故障值=2：参数设定输入不符合ADC的类型A0921 DAC参数设定不正确DAC的参数不应设定为相同的值，因为，这样将产生不合乎逻辑的结果故障值=0：参数设定为输出相同故障值=1：参数设定为输入相同故障值=2：参数设定输出不符合DAC的类型A0922 变频器没有负载变频器没有负载有些功能不能象正常负载情况下那样工作A0923 同时请求正向和反向点动已有向前点动和向后点动（P1055/P1056）的请求信号这将使RFG的输出频率稳定在它的当前值A0952 检测到传动皮带故障电动机的负载状态表明皮带有故障或机械有故障检查以下各项：1.驱动装置的传动系统有无断裂，卡死或堵塞现象2.外接的速度传感器（如果采用速度反馈的话）工作应正常P0409（额定速度下每分钟脉冲数）P2191（回线频率差）和P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果使用转矩控制功能，请检查以下参数的数值必须正确无误：P2182（频率门限值F1）P2183（频率门限值F2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）和P2192（与允许偏差相对应的延迟时间）4.必要时加润滑。

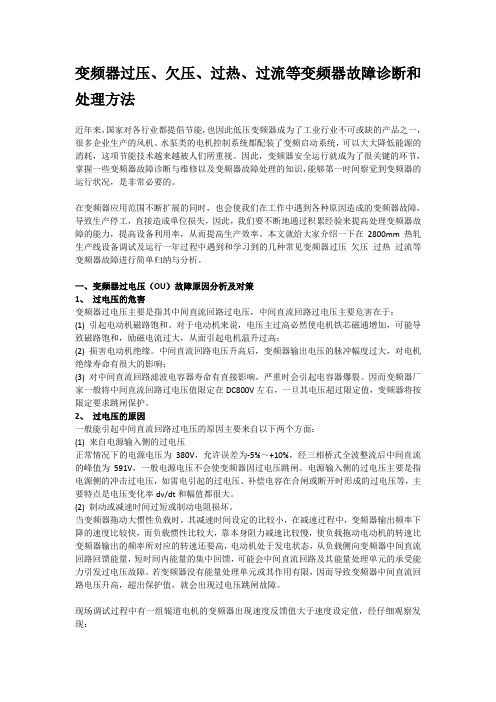

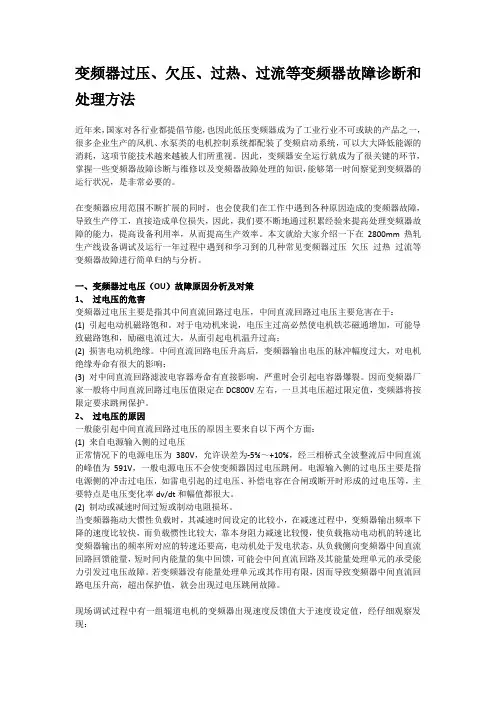

变频器过压、欠压、过热、过流等变频器故障诊断和处理方法近年来，国家对各行业都提倡节能，也因此低压变频器成为了工业行业不可或缺的产品之一，很多企业生产的风机、水泵类的电机控制系统都配装了变频启动系统，可以大大降低能源的消耗，这项节能技术越来越被人们所重视。

因此，变频器安全运行就成为了很关键的环节，掌握一些变频器故障诊断与维修以及变频器故障处理的知识，能够第一时间察觉到变频器的运行状况，是非常必要的。

在变频器应用范围不断扩展的同时，也会使我们在工作中遇到各种原因造成的变频器故障，导致生产停工，直接造成单位损失，因此，我们要不断地通过积累经验来提高处理变频器故障的能力，提高设备利用率，从而提高生产效率。

本文就给大家介绍一下在2800mm热轧生产线设备调试及运行一年过程中遇到和学习到的几种常见变频器过压欠压过热过流等变频器故障进行简单归纳与分析。

一、变频器过电压（OU）故障原因分析及对策1、过电压的危害变频器过电压主要是指其中间直流回路过电压，中间直流回路过电压主要危害在于：(1) 引起电动机磁路饱和。

对于电动机来说，电压主过高必然使电机铁芯磁通增加，可能导致磁路饱和，励磁电流过大，从面引起电机温升过高；(2) 损害电动机绝缘。

中间直流回路电压升高后，变频器输出电压的脉冲幅度过大，对电机绝缘寿命有很大的影响；(3) 对中间直流回路滤波电容器寿命有直接影响，严重时会引起电容器爆裂。

因而变频器厂家一般将中间直流回路过电压值限定在DC800V左右，一旦其电压超过限定值，变频器将按限定要求跳闸保护。

2、过电压的原因一般能引起中间直流回路过电压的原因主要来自以下两个方面：(1) 来自电源输入侧的过电压正常情况下的电源电压为380V，允许误差为-5%～+10%，经三相桥式全波整流后中间直流的峰值为591V，一般电源电压不会使变频器因过电压跳闸。

电源输入侧的过电压主要是指电源侧的冲击过电压，如雷电引起的过电压、补偿电容在合闸或断开时形成的过电压等，主要特点是电压变化率dv/dt和幅值都很大。

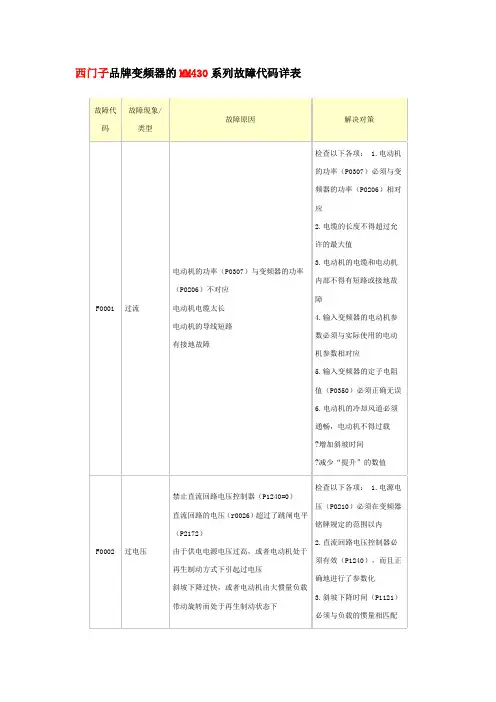

西门子品牌变频器的MM430系列故障代码详表故障代码故障现象/类型故障原因解决对策F0001 过流电动机的功率（P0307）与变频器的功率（P0206）不对应电动机电缆太长电动机的导线短路有接地故障检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应2.电缆的长度不得超过允许的最大值3.电动机的电缆和电动机内部不得有短路或接地故障4.输入变频器的电动机参数必须与实际使用的电动机参数相对应5.输入变频器的定子电阻值（P0350）必须正确无误6.电动机的冷却风道必须通畅，电动机不得过载增加斜坡时间减少“提升”的数值F0002 过电压禁止直流回路电压控制器（P1240=0）直流回路的电压（r0026）超过了跳闸电平（P2172）由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化3.斜坡下降时间（P1121）必须与负载的惯量相匹配西门子品牌变频器的MM430系列故障代码详表西门子品牌变频器的MM430系列故障代码详表西门子品牌变频器的MM430系列故障代码详表A0923 同时请求正向和反向点动已有向前点动和向后点动（P1055/P1056）的请求信号这将使RFG的输出频率稳定在它的当前值A0952 检测到传动皮带故障电动机的负载状态表明皮带有故障或机械有故障检查以下各项： 1.驱动装置的传动系统有无断裂，卡死或堵塞现象2.外接的速度传感器（如果采用速度反馈的话）工作应正常P0409（额定速度下每分钟脉冲数） P2191（回线频率差）和 P2192（与允许偏差相对应的延迟时间）的数值必须正确无误3.如果使用转矩控制功能，请检查以下参数的数值必须正确无误： P2182（频率门限值F1）P2183（频率门限值F2）P2184（频率门限值f3）P2185（转矩上限值1）P2186（转矩下限值1）P2187（转矩上限值2）P2188（转矩下限值2）P2189（转矩上限值3）P2190（转矩下限值3）和P2192（与允许偏差相对应的延迟时间）4.必要时加润滑西门子品牌变频器的MM440系列故障代码详表西门子品牌变频器的MM440系列故障代码详表安川变频器G7系列故障代码详表故障代码故障现象/类型故障原因解决对策OC 过电流变频器的输出电流超过了过电流检出值（约为额定电流的200（%））·变频器输出侧发生了短路、接地短路（因电机烧损、绝缘劣化、电缆破损所引起的接触、接地短路等）·负载过大加减速时间过短·使用特殊电机和最大适用容量以上的电机·在变频器输出侧开闭电磁接触器·PG配线断线·PG配线错误·未向PG供电·控制回路端子＋V、－V、AC短路·控制回路端子过载调查原因、采取对策后复位(注)再接通电源前，请务必确认变频器输出侧没有短路、接地短路修正断线部位修正配线进行正确供电·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）GF 输出接地故障接地短路在变频器输出侧的接地短路电流超过变频器额定输出电流的约50（%）变频器输出侧发生了接地短路（因电机烧损、绝缘劣化、电缆破损所引起的接触、接地短路等）·控制回路端子＋V、－V、AC短路·控制回路端子过载调查原因、采取对策后复位(注)再接通电源前，请务必确认变频器输出侧没有短路、接地短路·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配（＋V、-V电流应在20mA以下）PUF 保险丝熔断保险丝熔断插入主回路的保险丝熔断·由于变频器输出侧的短路、接地短路，使输出晶体管被破坏确认以下的端子间是否短路如短路则引起输出晶体管的损坏B1（+3）←→U,V,W- ←→U,V,W·从输出侧接入了输入电源（配线错误、商用电源切换顺控不良）调查原因、采取对策后更换变频器OV 主回路过电压主回路过电压主回路直流电压超过过减速时间过短，来自电机的再生能量过大电机接地（接地电流通过电源对变频器内的主回路电容进行充电延长减速时间或连接制动电阻器（制动电阻器单元）或使减速中防止失速功能选择（L3-04）有效（1）电压检出值200V级：约410V 400 V级：约82 0V （E1-0 1≧400V）约720V （E 1-01<400 V））有关速度搜索的参数设定值不当（包括瞬时停电恢复时及故障重试时）PG电缆的连接不当（PG噪音、PG断线）加速结束后超调时的再生能量过大电源电压过高确认输出电缆、转接端子、电机端子盒等，修改接地部位·使用速度搜索重试功能·调整速度搜索动作电流（b3-02）、速度搜索减速时间（b3-03）·使用速度推定形搜索功能（实施电机线间电阻自学习）确认PG电缆的连接状态使过电压控制功能选择（L3-11）有效（1）（矢量控制时）在电源规格范围内降低电压UV1 主回路欠电压主回路欠电压主回路直流电压低于L2-05（欠电压检出值）的设定值200V级：约190V 400V级：约380V主回路电磁接触器动作不良变频器运行中无电磁接触器的响应适用变频器容量200V级：37～110kW400V级：75～300kW·输入电源时发生缺相·发生了瞬时停电·输入电源的接线端子松动·输入电源的电压波动过大·发生冲击防止回路的动作不良·运行中主回路接触器被打开（辅助接点接触不良）·粉尘、气体造成主回路接触器接点腐蚀·调查原因、采取对策后复位·检查电源（确认电源插头是否插错位置）·改善使用环境状况·更换变频器UV2 控制回控制电源故障·控制电源的接线不当·试着开闭电源路欠电压控制电源的电压降低·在无瞬时停电补偿单元（200V／400V级、7.5kW以下）的情况下，将补偿时间参数（l2-02）从初始值进行了延长·若连续出现故障，则更换变频器·设置瞬时停电补偿单元UV3 冲击防止回路故障冲击防止回路故障发生冲击防止回路的动作不良虽然发出了接点ON信号，但10秒钟没有收到接点响应·主回路接触器的动作不良·接触器励磁线圈的损伤·试着开闭电源·若连续出现故障，则更换变频器PF 输入缺相主回路电压故障主回路直流电压在再生以外发生异常振动相对变频器最大适用电机容量，检出约80％以上的负载（设定为L8-05=1时进行检出）·输入电源时发生缺相·发生了瞬时停电·输入电源的接线端子松动·输入电源的电压波动过大·相间电压失衡调查原因、采取对策后复位LF 输出缺相输出缺相变频器输出侧发生缺相设定为L8-07=1或2时进行检出·输出电缆断线·电机线圈断线·输出端子松动使用了容量低于变频器额定输出电流的5％的电机调查原因、采取对策后复位重新设定变频器容量或电机容量OH （O H1）散热片过热散热片过热变频器散热片的温度超过L8-02的设定值或过环境温度过高周围有发热体变频器冷却风扇停止运行·控制回路端子＋V、－V、AC短路·控制回路端子过载设置冷却装置去除发热体更换冷却风扇（请与本公司联系）·确认控制回路端子是否有热保护值0H:超过L8 -02 （可用L8-03选择停止模式）0H1:超过约100℃（停止模式为自由运行停止）变频器内部冷却风扇故障（200V7.5 kW以上,40 0V级5.5k W以上）（设定为L8-32 =1时进行检出）·变频器冷却风扇停止运行·冷却风扇堵转接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）·更换冷却风扇（请与本公司联系）·清扫冷却风扇FAN 内部风扇故障变频器内部冷却风扇故障检出变频器内部冷却风扇的故障后，变频器的电子热敏器使变频器的过载保护动作（设定为L8-32=1时进行检出）变频器内部冷却风扇停止后，在过载状态下继续运行更换冷却风扇（请与本公司联系）OH3 电机过热警告电机过热警报按照L1-03的设定，变频器继续运行或停止电机过热重新设定负载的大小、加减速时间、周期时间重新设定V/f特性确认E2-01（电机额定电流）的设定OH4 电机过热警告2 电机过热故障根据L1-04的设定值，变频器将停止电机过热重新设定负载的大小、加减速时间、周期时间重新设定V/f特性确认E2-01（电机额定电流）的设定RH 制动电阻过热安装型制动电阻器过热设额定在L8-01中的制动电阻器的保护发生动作减速时间过短，来自电机的再生能量过大·减轻负载增加减速时间降低速度·变更为制动电阻器单元RR 制动晶体管故障内置制动晶体管故障制动晶体管动作故障·制动晶体管破损·变频器控制回路不良·试着开闭电源·若连续出现故障，则更换变频器OL1 电机过载电机过载由电子热敏器使电机过载保护动作负载过大加减速时间、周期时间过短有关速度搜索的参数设定值不当（因电机失调而造成的过载）·低速运行时过载（当为通用电机时，即使是不满额定电流的运行，也有在低速运行时发生过载的危险）·使用专用电机时，电机保护功能选择（L1-01）为1（通用电机的保护）PG与电机的旋转方向相反（有PG的控制）V/f特性的电压过高E2-01（电机额定电流）的设定值不当·控制回路端子＋V、－V、AC短路·控制回路端子过载重新设定负载的大小、加减速时间、周期时间·使用速度搜索重试功能·调整速度搜索动作电流（b3-02）、速度搜索减速时间（b3-03）·使用速度推定形搜索功能（实施电机线间电阻自学习）·重新检查负载及设定状态·使用容量更大的变频器·更正PG配线·更正电机配线·变更PG旋转方向设定（F1-05）重新设定V/f特性确认E2-01（电机额定电流）的设定·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA 以下）OL2 变频器过载变频器过载由电子热敏器使变频器过载保护动作负载过大加减速时间、周期时间过短有关速度搜索的参数设定值不当（因电机失调而造成的过载）PG与电机的旋转方向相反（有PG的控制）V/f特性的电压过高变频器容量过小·控制回路端子＋V、－V、AC短路·控制回路端子过载低速（不足6Hz）运行时过载重新设定负载的大小、加减速时间、周期时间·使用速度搜索重试功能·调整速度搜索动作电流（b3-02）、速度搜索减速时间（b3-03）·使用速度推定形搜索功能（实施电机线间电阻自学习）·更正PG配线·更正电机配线·变更PG旋转方向设定（F1-05）重新设定V/f特性更换容量大的变频器·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）·降低低速（不足6Hz）运行时的负载·使用容量更大的变频器·降低载波频率OL3 过转矩检出1 过转矩检出1高于设定值（L6-02）的电流并持续超过了规定的时间（L6-03）－·确认L6-02、L6-03的设定是否适当·确认机器的使用状况，排除故障原因OL4 过转矩检出2 过转矩检出2高于设定值－·确认L6-05、L6-06的设定是否适当G回路故障出在变频器输出频率的状态下，PG脉冲不能输入PG接线错误PG无供电电源电机处于制动状态修正接线进行正确供电确认制动器（电机）是否处于“打开”状态DEV 电机速度偏差过大速度偏差过大设定值（F1-10）以上的速度偏差且持续时间超过规定时间（F1-11）负载过大加减速时间过短负载为锁定状态F1-10、F1-11的设定不当电机处于制动状态减轻负载增加加减速时间检查机械系统确认F1-10、F1-11的设定值确认制动器（电机）是否处于“打开”状态CF 控制故障控制故障在无PG矢量1控制模式下的减速停止中，持续3秒钟以上达到转矩极限在无PG矢量控2制模式下，速度推定计算值错误电机参数的设定不当请参照发生CF（控制故障）时的措施（7-12页）·检查电机参数·进行自学习请参照发生CF（控制故障）时的措施（7-12页）FBL 反馈丧失PID的反馈指令丧失在有PID反馈指令丧失检出（b5-12=2）时，PID反馈输入＜b5-13（PID反馈丧失检出值）的状态并持续b5-14（PID反b5-13、b5-14的设定不当PID反馈的接线不良确认b5-13、b5-14的设定值修正接线CPF00操作器故障1 数字式操作器通信故障1接通电源5秒后，也不能和数字式操作器进行通信CPU的外部RAM不良数字式操作器的插头接触不良变频器控制回路不良控制回路损坏拆下数字式操作器后再重新安装更换变频器试着开闭电源更换变频器CPF01操作器故障2 数字式操作器通信故障2与数字式操作器开始通信后，发生了2秒以上的通信故障数字式操作器的插头接触不良变频器控制回路不良拆下数字式操作器后再重新安装更换变频器CPF02 BB回路故障基极封锁回路不良控制回路损坏试着开闭电源更换变频器CPF03 EEPR OM 故障EEPROM不良通过通信选购卡，在输入参数写入指令（ENTER指令）的过程中切断了变频器的电源控制回路损坏试着开闭电源进行初始化（A1-03）更换变频器CPF04内部A /D1 故障CPU内部A/D转换器不良控制回路损坏·控制回路端子＋V、－V、AC短路·控制回路端子过载试着开闭电源更换变频器·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）CPF05外部A /D2 故障CPU外部A/D转换器不良控制回路损坏·控制回路端子＋V、－V、AC短路·控制回路端子过载试着开闭电源更换变频器·确认控制回路端子是否有接线错误·确认频率设定用可变电阻关闭电源，重新插卡VCF V CF 主回路电容器中性点电位故障主回路电容器的中性点电位失衡过大主回路电容器因时效变化等而导致容量不足变频器部件不良输出缺相载波频率的设定值（C6-03，C6-04）不当在V/f和无PG的矢量控制模式下，电机连续失调（输出电流超过了变频器额定电流的200％）更换主回路电容器（请与本公司联系）更换变频器请参照LF（输出缺相）的章节确认C6-03，C6-04的设定值另外，当为400V级变频器时，根据载波频率的设定，可设定的最高输出频率会受到制约请参照6-36页减轻负载延长加速时间重新设定V/f的设定值更换为容量更大的变频器OPER ATOR ERRR AM C HECK ERR 操作器故障（内部RAM不良）接通电源时，对内部RAM的Write/Read进行校验的结果，检出了故障更换操作器OPER ATOR ERRR OM C HECK ERR 操作器故障（CPU内部的ROM不良）接通电源时及动作中，对内部ROM进行校验，检出了故障更换操作器OPER ATOR ERRD 操作器异常（通信回路不良）更换操作器ATA S ENDE RR 在动作中，未在500m s以内完成发送处理的情况持续了10次以上OPER ATOR ERRR AM C HECK ERR 操作器故障（内部RAM不良）在动作中，对内部RAM中保存的文字代码80～8F的显示方式进行校验的结果，检出了故障更换操作器OPER ATOR ERRW ATCH DOGE RR 操作器故障（Watchdog错误）在动作中，检出了程序的运行故障更换操作器操作器熄灭控制电源电压下降·控制回路端子+V、-V、AC短路·控制回路端子过载主回路端子之间的+1及+2端子间的短路片已被拆除制动单元的P及N端子接反控制电源回路故障控制电源回路误动作·确认控制回路端子的配线是否有误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）安装短路片·确认包括连接制动单元的电缆和转接端子等在内的配线·更换变频器（充电指示灯点亮）·更换操作器·更换电路板或变频器（充电指示灯熄灭）·确认输入电源电压·更换变频器电源切断后，经过5分钟以后再接通电源EF （闪烁）正反转同时输入正转、反转指令同时输入正转指令和反转指令同时在0.5秒以上的时间内被输入－重新设定正转指令和反转指令的顺序发生这一警报时，电机将减速并停止运行（因旋转方向不明）UV （闪烁）主回路欠电压主回路欠电压无运行信号时，发生以下状况·主回路直流电压低于L2-05（欠电压检出值）的设定值·控制冲击电流用接触器被打开·控制电源为欠电压（CUV值）以下参照前项“故障检出”UV1、UV2、UV3的原因参照前项“故障检出”UV1、UV2、UV3的对策OV （闪烁）主回路过电压主回路过电压主回路直流电压超过过电压检出值200V级：约410V 400V级：约820V电源电压过高在电源规格范围内降低电压OH （闪烁）散热片过散热片过热变频器散热片的温度大于L8-02的环境温度过高周围有发热体变频器冷却风扇停止运行·控制回路端子＋V、－V、AC短路设置冷却装置去除发热体更换冷却风扇（请与本公司联系）热设定值·控制回路端子过载·确认控制回路端子是否有接线错误·确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）FAN （闪烁）内部风扇故障变频器内部冷却风扇故障检出了变频器内部冷却风扇的故障（设定为L8-32=0时进行检出）变频器内部冷却风扇停止运行更换冷却风扇（请与本公司联系）OH2 （闪烁）过热2 变频器过热预警从多功能输入端子（S3～S12）输入了“变频器过热预警OH2”－解除多功能输入端子的变频器过热预警输入OH3 （闪烁）电机过热警告电机过热H3-05、H3-09设定为E，输入的电机温度（热敏电阻）的输入超过了警报检出值电机过热重新设定负载的大小、加减速时间、周期时间重新设定V/f特性确认由端子A2/A3输入的电机温度输入OL3 （闪烁）过转矩检出1 过转矩1高于设定值（L6-02）的电流并持续超过了规定的时间（L6-03）－·确认L6-02、L6-03的设定是否适当·确认机器的使用状况，排除故障原因OL4 （闪烁）过转矩检出2 高于设定值（L6-05）的电流并持续超过了规定的时间（L6-06）－·确认L6-05、L6-06的设定是否适当·确认机器的使用状况，排除故障原因UL3 （闪烁）欠转矩检出1 转矩不足1低于设定值（L6-02）的电流并持续超过了规定的时间（L6-03）－·确认L6-02、L6-03的设定是否适当·确认机器的使用状况，排除故障原因UL4 （闪烁）欠转矩检出2 转矩不足2低于设定值（L6-05）的电流并持续超过了规定的时间（L6-06）－·确认L6-05、L6-06的设定是否适当·确认机器的使用状况，排除故障原因OS （闪烁）过速过速设定值（F1-08）以上的速度且持续时间超过规定时间（F1-09）发生了超调／欠调指令速度过高F1-08、F1-09的设定值不当再次调整增益重新设定指令回路及指令增益确认F1-08、F1-09的设定值故障代码故障现象/类型故障原因解决对策PGO （闪烁）P G断线检出PG断线检出在变频器输出频率的状态下，PG脉冲不能输入PG接线已断开PG接线错误PG无供电电源电机处于制动状态修理断线处修正接线进行正确供电确认制动器（电机）是否处于“打开”状态DEV （闪烁）电机速度偏差过大大设定值（F1-10）以上的速度偏差且持续时间超过规定时间（F1-11）负载过大加减速时间过短F1-10、F1-11的设定值不当电机处于制动状态减轻负载增加加减速时间确认F1-10、F1-11的设定值确认制动器（电机）是否处于“打开”状态EF0 （闪烁）选件卡外部故障SI-K2以外的通信卡的外部故障检出中将EF0的动作选择选定（F6-03=3）为继续运行，从选购卡输入外部故障－排除外部故障原因EF3（闪烁）端子S3 故障外部故障（输入端子S3）从多功能输入端子S3输入了“外部故障”·解除各多功能输入的外部故障输入·排除外部故障原因EF4 （闪烁）外部故障（输入端子S4）从多功能输入端子S4输入了“外部故障”·解除各多功能输入的外部故障输入·排除外部故障原因EF5 （闪烁）外部故障（输入端子S5）从多功能输入端子S5输入了“外部故障”·解除各多功能输入的外部故障输入·排除外部故障原因EF6 （闪烁）外部故障（输入端子S6）从多功能输入端子S6输入了“外部故障”·解除各多功能输入的外部故障输入·排除外部故障原因EF7 外部故障从多功能输入端子S7输入了“外部故障”OPE07参数设定故障7 多功能模拟量输入的选择不当在模拟量输入选择和PID的功能选择上设定了相同功能·H3-09或H3-05=B且H6-01=1时·H3-09或H3-05=C且H6-01=2时将b1-01（频率指令的选择）设定为4（脉冲输入），同时将H6-01（脉冲序列输入功能选择）设定为0（频率指令）以外的值OPE08参数设定故障8 参数选择不当设定了不能在选择中的控制模式下使用的功能例如，在无PGV/f控制中选择了仅在无PG的矢量控制中才能使用的功能故障显示中时，如输入操作器的ENTER键，则显示（U1-34）“OPE故障的参数No.”OPE09参数设定故障9 PID控制的选择不当同时进行以下设定·将b5-01（PID控制的选择）设定为0以外（有效）·将b5-15（滑差功能动作值）设定为0以外·将b1-03（停止方法选择）设定为2或3OPE10参数设定故障10 V/f数据的设定不当E1-04、06、07、09不满足以下的条件·E1-04（FMAX）≥E1-06（FA）＞E1-07（FB）≥E1-09（FMIN）·E3-02（FMAX）≥E1-06（FA）＞E1-07（FB）≥E1-09（FMIN）OPE11参数设定故障11 参数的设定不当发生了以下任意一个设定不当·C6-05（载波频率比例增益）＞6且C6-04（载波频率下限）＞C6-03（载波频率上限）·C6-03～C6-05的上下限错误·C6-02为7～EERR E EPRO M读写故障EEPROM写入不当EEPROM写入时的对照不一致·试着开闭电源·重新设定参数。
