煤矿电气设备及电缆绝缘阻值的要求及标准

煤矿电气设备及电缆绝缘阻值的要求及标准
煤矿电气设备及电缆绝缘阻值的要求及标准
1、电缆的绝缘阻值要求：
1）660V绝缘阻值相间和相对地不得小于10兆欧。

2）1140V绝缘阻值相间和相对地不得小于50兆欧。

3）10KV绝缘阻值相间和相对地不得小于1000兆欧。

4）监视线绝缘阻值相间不得小于2兆欧。

2、电机的绝缘阻值要求：
1）660V绝缘阻值相对地不得小于10兆欧。

2）1140V绝缘阻值相对地不得小于50兆欧。

3、高压开关、馈电、启动器的绝缘阻值要求：
1）660V绝缘阻值相间和相对地不得小于10兆欧。

2）1140V绝缘阻值相间和相对地不得小于50兆欧。

3）10KV绝缘阻值相间和相对地不得小1000兆欧。

4、变压器的绝缘阻值要求：
1）10KV高压侧绝缘阻值相对地不得小于1000兆欧。

2）1140V低压侧绝缘阻值相对地不得小于50兆欧。

3）660V低压侧绝缘阻值相对地不得小于10兆欧。

第 1 页共1 页。

电缆绝缘电阻标准电缆绝缘电阻是指电缆绝缘材料对电流的阻碍能力，是电缆绝缘材料的重要指标之一。

电缆绝缘电阻标准的制定和执行对于保障电缆的安全运行具有重要意义。

本文将从电缆绝缘电阻的定义、标准制定的必要性、标准的制定依据和执行情况等方面进行探讨。

首先，电缆绝缘电阻是指在一定条件下，单位长度绝缘电缆两端的电阻值。

它是评价电缆绝缘性能的重要指标之一，直接关系到电缆的安全运行。

通常情况下，电缆绝缘电阻越大，说明绝缘性能越好，电缆的安全性就越高。

其次，制定电缆绝缘电阻标准具有重要的意义。

一方面，制定标准可以规范电缆生产企业的生产行为，促使其生产出符合国家标准的优质电缆产品，保障用户的使用安全。

另一方面，标准的制定可以为电缆检测提供依据，对电缆产品进行质量检验，确保产品的质量符合标准要求。

标准的制定依据主要包括国家相关法律法规、行业标准和国际标准等。

国家相关法律法规是标准制定的基础，它规定了电缆绝缘电阻的最低要求，保障了电缆产品的基本安全。

行业标准和国际标准则是标准制定的参考依据，它们通常包含了更为严格的要求和测试方法，可以帮助制定更为严格和科学的电缆绝缘电阻标准。

在标准执行方面，需要相关部门的严格监督和检验。

一方面，生产企业需要严格按照标准要求进行生产，确保产品的质量符合标准。

另一方面，相关监管部门需要对电缆产品进行抽检和检测，对不符合标准的产品进行处罚和下架处理，保障用户的使用安全。

总之，电缆绝缘电阻标准的制定和执行对于保障电缆产品的质量和用户的使用安全具有重要意义。

只有严格执行标准，才能生产出质量合格的电缆产品，保障电力系统的安全运行。

希望相关部门和企业能够加强标准的制定和执行，共同为电缆行业的发展和用户的安全保驾护航。

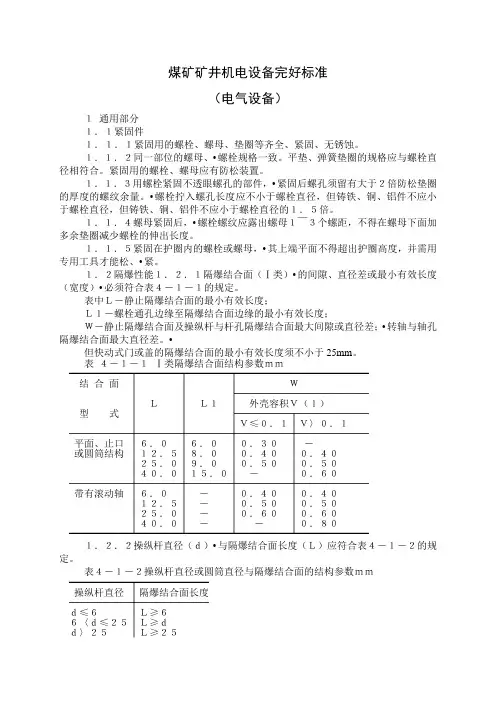

煤矿矿井机电设备完好标准（电气设备）１通用部分１．１紧固件１．１．１紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。

１．１．２同一部位的螺母、•螺栓规格一致。

平垫、弹簧垫圈的规格应与螺栓直径相符合。

紧固用的螺栓、螺母应有防松装置。

１．１．３用螺栓紧固不透眼螺孔的部件，•紧固后螺孔须留有大于２倍防松垫圈的厚度的螺纹余量。

•螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径的１．５倍。

１．１．４螺母紧固后，•螺栓螺纹应露出螺母１￣３个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。

１．１．５紧固在护圈内的螺栓或螺母，•其上端平面不得超出护圈高度，并需用专用工具才能松、•紧。

１．２隔爆性能１．２．１隔爆结合面（Ⅰ类）•的间隙、直径差或最小有效长度（宽度）•必须符合表４－１－１的规定。

表中Ｌ－静止隔爆结合面的最小有效长度；Ｌ１－螺栓通孔边缘至隔爆结合面边缘的最小有效长度；Ｗ－静止隔爆结合面及操纵杆与杆孔隔爆结合面最大间隙或直径差；•转轴与轴孔隔爆结合面最大直径差。

•但快动式门或盖的隔爆结合面的最小有效长度须不小于25mm。

表４－１－１Ⅰ类隔爆结合面结构参数ｍｍ━━━━━━┯━━━━┯━━━━┯━━━━━━━━━━━━━结合面│││Ｗ││├─────────────│Ｌ│Ｌ１│外壳容积Ｖ（ｌ）型式││├─────┬───────│││Ｖ≤０．１│Ｖ〉０．１──────┼────┼────┼─────┼───────平面、止口│６．０│６．０│０．３０│－或圆筒结构│１２．５│８．０│０．４０│０．４０│２５．０│９．０│０．５０│０．５０│４０．０│１５．０│－│０．６０──────┼────┼────┼─────┼───────带有滚动轴│６．０│－│０．４０│０．４０│１２．５│－│０．５０│０．５０│２５．０│－│０．６０│０．６０│４０．０│－│－│０．８０━━━━━━┷━━━━┷━━━━┷━━━━━┷━━━━━━━１．２．２操纵杆直径（ｄ）•与隔爆结合面长度（Ｌ）应符合表４－１－２的规定。

电缆绝缘电阻标准电缆绝缘电阻是指电缆绝缘材料在一定温度下的电阻值，是衡量电缆绝缘性能的重要指标之一。

在电气设备和电力系统中，电缆绝缘电阻的标准化具有重要意义，不仅可以确保电力系统的安全可靠运行，还可以为电力设备的设计、制造和使用提供技术支持。

本文将介绍电缆绝缘电阻的标准及其重要性。

首先，电缆绝缘电阻的标准化对于保障电力系统的安全稳定运行至关重要。

在电力系统中，电缆是电能传输的重要通道，其绝缘性能直接关系到电力系统的安全可靠运行。

而电缆的绝缘电阻作为衡量其绝缘性能的重要指标，其标准化可以有效保障电力系统的安全稳定运行，减少因绝缘故障引起的事故，保护人身和财产安全。

其次，电缆绝缘电阻的标准化对于提高电力设备的质量和可靠性具有重要意义。

在电力设备的设计、制造和使用过程中，电缆作为连接电气设备的重要部件，其绝缘电阻的稳定性和可靠性直接关系到整个设备的质量和可靠性。

通过制定电缆绝缘电阻的标准，可以有效规范电缆的生产和使用，提高电力设备的质量和可靠性，为电力设备的设计、制造和使用提供技术支持。

此外，电缆绝缘电阻的标准化还对于推动电力设备的技术创新和发展具有重要作用。

随着科技的不断进步和电力行业的快速发展，人们对电力设备的性能和功能要求越来越高。

电缆作为电力设备的重要组成部分，其绝缘电阻的标准化可以促进电力设备的技术创新和发展，推动电力设备向更高性能、更智能化、更可靠化的方向发展，满足人们对电力设备的不断增长的需求。

综上所述，电缆绝缘电阻的标准化具有重要的意义，不仅可以保障电力系统的安全稳定运行，提高电力设备的质量和可靠性，还可以推动电力设备的技术创新和发展。

因此，我们应该重视电缆绝缘电阻的标准化工作，加强标准的制定和执行，促进电力系统的安全稳定运行和电力设备的持续发展。
