交换机是一种最为基础的网络连接设备。
它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。
多台交换机的连接方式无外乎两种：级联跟堆叠。
下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。
1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。

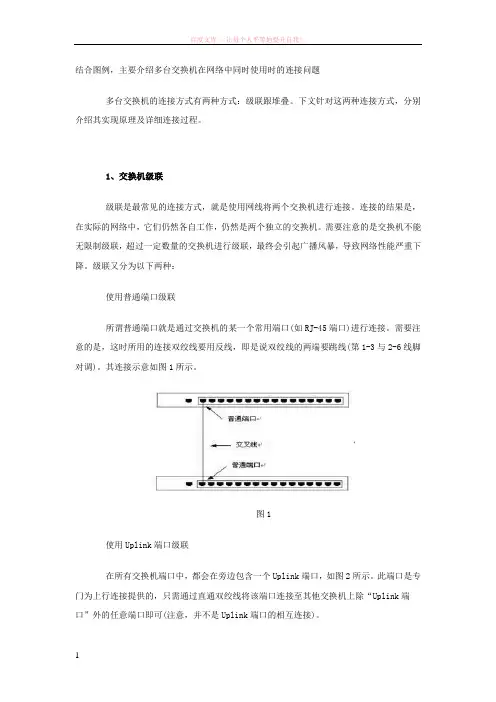

级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。
其连接示意如图1所示。
使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。
2、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
其连接示意图4所示。
提示：采用堆叠方式的交换机要受到种类和相互距离的限制。
首先实现堆叠的交换机必须是支持堆叠的；另外由于厂家提供的堆叠连接电缆一般都在1M左右，故只能在很近的距离内使用堆叠功能。
堆叠指的是通过堆叠模块连在一起，几个堆叠在一起的交换机可以视同一个交换机来管理。
级联则是通过级联口将交换机联在一起。
有些交换机可以堆叠，有的交换机不支持堆叠功能。
级连扩展级连扩展模式是最常规，最直接的一种扩展方式，一些构建较早的网络，都使用了集线器（HUB）作为级连的设备。
因为当时集线器已经相当昂贵了，多数企业不可能选择交换机作为级连设备。
那是因为大多数工作组用户接入的要求，一般就是从集线器上一个端口级连到集线架上。
在这种方式下，接入能力是得到了很大的提高，但是由于一些干扰和人为因素，使得整体性能十分低下，只单纯地满足了多端口的需要，根本无暇考虑转发交换功能。
现在的级连扩展模式综合考虑到不同交换机的转发性能和端口属性，通过一定的拓扑结构设计，可以方便地实现多用户接入。
级连模式的典型结构如图一所示。
级连模式是组建大型LAN最理想的方式，可以综合利用各种拓扑设计技术和冗余技术，实现层次化网络结构，如通过双归等拓扑结构设计冗余，通过Link Aggregation 技术实现冗余和Up Link的带宽扩展，这些技术现在已经非常成熟，广泛使用在各种局域网和城域网中。
级连模式使用通用的以太网端口进行层次间互联，如100M FE端口、GE端口以及新兴的10GE端口。
级连模式是以太网扩展端口应用中的主流技术。
它通过使用统一的网管平台实现对全网设备的统一管理，如拓扑管理和故障管理等等。
级连模式也面临着挑战，当级连层数较多，同时层与层之间存在较大的收敛比时，边缘节点之间由于经历了较多的交换和缓存，将出现一定的时延。
解决方法是汇聚上行端口来减小收敛比，提高上端设备性能或者减少级连的层次。
在级连模式下，为了保证网络的效率，一般建议层数不要超过四层。
如果网络边缘节点存在通过广播式以太网设备如HUB 扩展的端口，由于其为直通工作模式，不存在交换，不纳入层次结构中，但需要注意的是，HUB工作的CSMA/CD机制中，因冲突而产生的回送可能导致的网络性能影响将远远大于交换机级连所产生的影响。

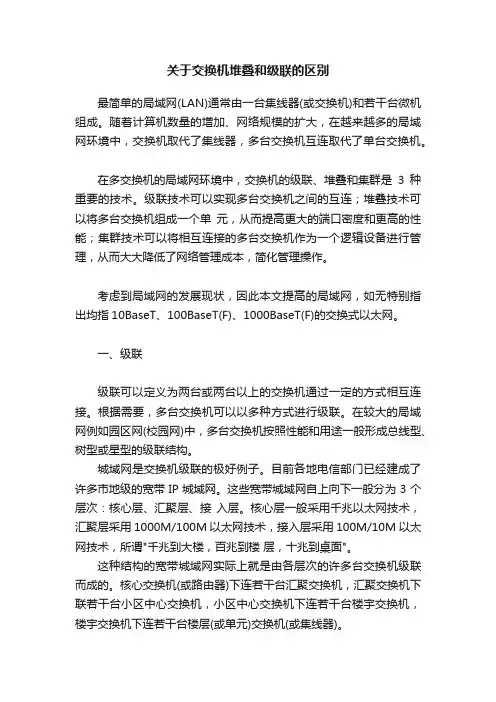

关于交换机堆叠和级联的区别最简单的局域网(LAN)通常由一台集线器(或交换机)和若干台微机组成。
随着计算机数量的增加、网络规模的扩大，在越来越多的局域网环境中，交换机取代了集线器，多台交换机互连取代了单台交换机。
在多交换机的局域网环境中，交换机的级联、堆叠和集群是3种重要的技术。
级联技术可以实现多台交换机之间的互连；堆叠技术可以将多台交换机组成一个单元，从而提高更大的端口密度和更高的性能；集群技术可以将相互连接的多台交换机作为一个逻辑设备进行管理，从而大大降低了网络管理成本，简化管理操作。
考虑到局域网的发展现状，因此本文提高的局域网，如无特别指出均指10BaseT、100BaseT(F)、1000BaseT(F)的交换式以太网。
一、级联级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。
根据需要，多台交换机可以以多种方式进行级联。
在较大的局域网例如园区网(校园网)中，多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。
城域网是交换机级联的极好例子。
目前各地电信部门已经建成了许多市地级的宽带IP城域网。
这些宽带城域网自上向下一般分为3个层次：核心层、汇聚层、接入层。
核心层一般采用千兆以太网技术，汇聚层采用1000M/100M以太网技术，接入层采用100M/10M以太网技术，所谓"千兆到大楼，百兆到楼层，十兆到桌面"。
这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的。
核心交换机(或路由器)下连若干台汇聚交换机，汇聚交换机下联若干台小区中心交换机，小区中心交换机下连若干台楼宇交换机，楼宇交换机下连若干台楼层(或单元)交换机(或集线器)。
交换机间一般是通过普通用户端口进行级联，有些交换机则提供了专门的级联端口(Uplink Port)。
这两种端口的区别仅仅在于普通端口符合MDI标准，而级联端口(或称上行口)符合MDIX标准。
由此导致了两种方式下接线方式度不同：当两台交换机都通过普通端口级联时，端口间电缆采用直通电缆(Straight Throurh Cable)；当且仅当中一台通过级联端口时，采用交叉电缆(Crossover Cable)。
交换机的堆叠与级联当单一交换机所能够提供的端口数量不足以满足网络计算机的需求时，必须要由2个以上的交换机提供相应数量的端口，这也就要涉及到交换机之间连接的问题。
从根本上来讲，交换机之间的连接不外乎两种方式，一是堆叠，一是级联。
1. GBIC和SFP（1）GBICCisco GBIC (Gigastack Gigabit Interface Converter)是一个通用的、低成本的千兆位以太网堆叠模块，可提供Cisco交换机间的高速连接，既可建立高密度端口的叠堆，又可实现与服务器或千兆位主干的连接，为快速以太网向千兆以太网的过渡，提供了廉价的、高性能的选择方案。
此外，借助于光纤，还可实现与远程高速主干网络的连接。
GBIC模块分为两大类，一是普通级联使用的GBIC模块，二是堆叠专用的GBIC模块。
∙级联GBIC模块级联使用的GBIC模块分为4种，一是1000Base-T GBIC模块（如图1所示），适用于超五类或六类双绞线，最长传输距离为100米；二是1000Ba se-SX GBIC模块（如图2所示），适用于多模多纤（MMF），最长传输距离为500米；三是1000Base-LX/LH GBIC模块，适用于单模光纤（SMF），最长传输距离为10千米；四是1000Base-ZX GBIC，适用于长波单模光纤，最长传输距离为70~100千米。
GBIC模块安装于千兆以太网模块的GBIC插槽中，用于提供与其他交换机和服务器的千兆位连接。
如图3所示为安装在Cisco Catalyst 4006千兆以太网模块中的GBIC。
∙堆叠GBIC模块堆叠GBIC模块用于实现交换机之间的廉价千兆连接。
如图4所示为适用于Cisco Catalyst 2950/3550的GigaStack GBIC堆叠模块。
需要注意的是，GigaSt ack GBIC专门用于交换机之间的千兆位堆叠，GigaStack GBIC之间的连接采用专门的堆叠电缆。
交换机级联与堆叠技术随着网络规模的不断扩大和复杂性的增加，企业和组织对于网络交换机的需求也越来越高。
为了满足这一需求，交换机级联和堆叠技术应运而生。
本文将介绍交换机级联和堆叠技术的原理、特点和应用。
一、交换机级联技术1. 原理交换机级联技术是通过将多个交换机连接在一起形成一个逻辑上的大型交换机，扩展网络规模和端口数量。
它利用交换机的多个端口之间的链路进行数据转发，将数据从源端口发送到目标端口。
2. 特点交换机级联技术具有以下特点：（1）扩展性强：通过级联多个交换机，可以扩展网络的规模和容量。
（2）灵活性高：可以根据需求灵活地增加或减少级联的交换机数量。
（3）降低成本：相比于购买一台大型交换机，级联多台小型交换机的成本更低。
（4）容错性好：级联多台交换机可以提高网络的冗余性和可靠性，一台交换机故障时不会影响整个网络的正常运行。
3. 应用交换机级联技术广泛应用于大型企业、数据中心和校园网络等环境中。
通过级联多个交换机，可以实现大规模网络的构建和管理，满足高带宽、低延迟的数据传输需求。
二、交换机堆叠技术1. 原理交换机堆叠技术是将多个交换机通过堆叠模块或堆叠线缆连接在一起，形成一个逻辑上的大型交换机。
在堆叠后的交换机中，所有的交换机被视为一个整体，由主交换机负责管理和控制。
2. 特点交换机堆叠技术具有以下特点：（1）一体化管理：堆叠后的交换机可以被视为一个整体进行管理，简化了网络管理和配置。
（2）高可用性：主交换机故障时，备用交换机可以自动接管，实现无缝切换，提高网络的可用性。
（3）灵活的端口扩展：堆叠后的交换机可以通过插拔模块或线缆来扩展端口数量，满足不同规模网络的需求。
（4）高性能：堆叠后的交换机可以实现内部端口的全双工通信，提供更高的带宽和更低的延迟。
3. 应用交换机堆叠技术被广泛应用于企业和组织的核心交换机部署。
通过堆叠多个交换机，可以实现高可用性、高性能的核心交换机架构，提供稳定可靠的网络服务。
很多正在使用交换机的朋友都听过级联和堆叠两个词，那么交换机的级联和堆叠究竟是什么呢？又有什么区别呢？下文将详细介绍。
一、交换机级联交换机级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。
根据需要，多台交换机可以以多种方式进行级联。
在较大的局域网例如园区网(校园网)中，多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。
城域网是交换机级联的极好例子。
目前各地电信部门已经建成了许多市地级的宽带IP 城域网。
这些宽带城域网自上向下一般分为3个层次：核心层、汇聚层、接入层。
核心层一般采用千兆以太网技术，汇聚层采用1000M/100M以太网技术，接入层采用100M/10M 以太网技术，所谓"千兆到大楼，百兆到楼层，十兆到桌面"。
这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的。
核心交换机(或路由器)下连若干台汇聚交换机，汇聚交换机下联若干台小区中心交换机，小区中心交换机下连若干台楼宇交换机，楼宇交换机下连若干台楼层(或单元)交换机(或集线器)。
交换机间一般是通过普通用户端口进行级联，有些交换机则提供了专门的级联端口(Uplink Port)。
这两种端口的区别仅仅在于普通端口符合MDI标准，而级联端口(或称上行口)符合MDIX标准。
由此导致了两种方式下接线方式度不同：当两台交换机都通过普通端口级联时，端口间电缆采用直通电缆(Straight Throurh Cable);当且仅当中一台通过级联端口时，采用交叉电缆(Crossover Cable)。
为了方便进行级联，某些交换机上提供一个两用端口，可以通过开关或管理软件将其设置为MDI或MDIX方式。
更进一步，某些交换机上全部或部分端口具有MDI/MDIX自校准功能，可以自动区分网线类型，进行级联时更加方便。
用交换机进行级联时要注意以下几个问题。
原则上任何厂家、任何型号的以太网交换机均可进行级联，但也不排除一些特殊情况下两台交换机无法进行级联。
交换机的堆叠与级联信锐网科技术有限公司2016年5 月15 日第1章堆叠与级联1.1.文档背景交换机是网络中最常见的网络设备，它一般都不需要任何软件配置即可使用的一种纯硬件式设备。
我们一线的同事们在实施项目的时候经常会和交换机打交道，我们公司也有POE交换机，也经常需要将我司的设备“嵌入”到客户原有的网络中，因此对于网络中多台交换机该如何连接的问题我们有必要搞清楚多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程1.2.级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联和使用Uplink端口级联1.2.1．使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接如下图所示需要注意的是，现在很多交换机的端口都已经能够达到自适应的，所以两台交换机之间进行级联使用交叉线和直通线都是可以的1.2.2．使用Uplink端口级联在有的交换机端口中，会在旁边包含一个Uplink端口，如下图所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)其连接示意如下图所示1.3.堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
一、交换机的堆叠：1、交换机之间的堆叠过程，先把电源线拔掉，分别把两台交换机上的模块卸掉，可以使用螺丝刀，模块上面有两个口，一个进口up向上线一个出口down向下线，白色的是up口，黑色是down口，分别连接两个口，最后再插上电源，注意不要把两根线插错了。
把两台计算机分别插在两台交换机上面，看两台计算机能否ping通，能的话就表示堆叠成功，不能的话在检查是否连接正确。
还有一天就是使用堆叠就不要再使用级联了，不然会产生环路。
2、再打开交换机配置界面，在特权模式下，用show interface查看一下交换机的端口，经查看是ethernet0/2/1端口，再使用show interface ethernet 0/2/1，可以看到堆叠的传输速率为1G。
二、交换机堆叠与级联各自的优缺点以及两者的不同之处：1、交换机的堆叠和级联：堆叠就是交换机用堆叠线通过堆叠模块把两台交换机连接起来，而级联就是使用一般的双绞线通过普通口或是uplink口把两台交换机连接起来。
2、堆叠和级联的不同以及优缺点比较：堆叠把两台交换机连接起来当成一台交换机使用，具有很高的带宽一般都在1G 以上，但是堆叠技术是一种非标准化技术，堆叠模式是各厂商自定，各各厂商支持自己产品系列中的部分交换机堆叠，一般混合产品不能使用堆叠。
而级联通常用普通先把几个交换机连接起来，贷款通常为10M/100M，这样下既的工作站只能共享较窄的带宽，从而只能由较低的性能。
堆叠交换机不同交换机任意两端口之间的延时是相等的，就是每一台交换机的延时，而级联式上下级的关系，当层次太多时级联就会产生比较大的延时而且每层的性能不同，最后的性能最差。
３、堆叠的优点：简化本地管理，一组交换机作为一个对象来管理，提供统一的管理模式，一组交换机在网络管理中，可以作为单一的节点出现，和级联不同，堆叠处于同一层次。
堆叠的缺点：堆叠数目比，堆叠口是系统瓶颈；并没有提升交换机的转发效率，需要硬件提供高速端口；不可分布式不止，要求堆叠成员巴方的位置足够近，一般在同一机柜中。
交换机的堆叠与级联基础当单一交换机所能够提供的端口数量不足以满足网络计算机的需求时，必须要有两个以上的交换机提供相应数量的端口，这也就要涉及到交换机之间连接的问题。
从根本上来讲，交换机之间的连接不外乎两种方式，一是堆叠，一是级联。
1．GBIC和SFP（1）GBICCisco GBIC（GigaStack Gigabit Interface Converter）是一个通用的、低成本的千兆位以太网堆叠模块，可提供Cisco交换机间的高速连接，既可建立高密度端口的堆叠，又可实现与服务器或千兆位主干的连接，为快速以太网向千兆以太网的过渡，提供了廉价的、高性能的选择方案。
此外，借助于光纤，还可实现与远程高速主干网络的连接。
GBIC模块分为两大类，一是普通级联使用的GBIC模块，二是堆叠专用的GBIC模块。
●级联GBIC模块级联使用的GBIC模块分为4种，一是1000Base-T GBIC模块（如图1所示），适用于超五类或六类双绞线，最长传输距离为100米；二是1000Base-SX GBIC模块（如图2所示），适用于多模多纤（MMF），最长传输距离为500米；三是1000Base-LX/LH GBIC模块，适用于单模光纤（SMF），最长传输距离为1 0千米；四是1000Base-ZX GBIC，适用于长波单模光纤，最长传输距离为70千米~100千米。
图1 1000Base-T GBIC模块图2 1000Base-SX GBIC模块GBIC模块安装于千兆以太网模块的GBIC插槽中，用于提供与其他交换机和服务器的千兆位连接。
如图3所示为安装在Cisco Catalyst 4006千兆以太网模块中的GBIC。
图3 安装在GBIC插槽中的GBIC模块●堆叠GBIC模块堆叠GBIC模块用于实现交换机之间的廉价千兆连接。
如图4所示为适用于Cisco Catalyst 2950/355 0的GigaStack GBIC堆叠模块。
需要注意的是，GigaStack GBIC专门用于交换机之间的千兆位堆叠，Gig aStack GBIC之间的连接采用专门的堆叠电缆。
图4 Cisco GigaStack GBIC堆叠模块和电缆（2）SFPSFP（Small Form-factor Pluggables）可以简单的理解为GBIC的升级版本。
SFP模块（如图5所示）体积比GBIC模块减少一半，可以在相同面板上配置多出一倍以上的端口数量。
由于SFP模块在功能上与G BIC基本一致，因此，也被有些交换机厂商称为小型化GBIC（Mini-GBIC）。
图5 SFP模块2．交换机的堆叠提供堆叠接口的交换机之间可以通过专用的堆叠线连接起来。
通常，堆叠的带宽是交换机端口速率的几十倍，例如，一台100Mbps交换机，堆叠后两台交换机之间的带宽可以达到几百兆甚至上千兆。
多台交换机的堆叠是靠一个提供背板总线带宽的多口堆叠母模块与单口的堆叠子模块相联实现的，并插入不同的交换机实现交换机的堆叠。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、甚至是型号是否支持堆叠。
堆叠不仅通常需要使用专门的堆叠电缆，而且甚至需要专门的堆叠模块，如Cisco GigaStack GBIC。
另外，同一叠堆中的交换机必须是同一品牌，否则，根本没有办法堆叠。
因此，如果准备使用堆叠的方式扩充端口，就必须事先做好购置计划。
交换机的堆叠是扩展端口最快捷、最便利的方式。
堆叠的优点实在多多，主要包括以下几个方面：●高密度端口不同品牌的交换机支持堆叠的层数有所不同，一般情况下，最少可堆叠2层，而最多可堆叠至8层，因此，可在一个狭小的空间内为密集的计算机网络提供上百个端口。
●便于管理一个叠堆的若干台交换机可视为一台交换机进行管理，只需赋予其1个IP地址，即可通过该IP地址对所有的交换机进行管理，从而大大减少了管理的强度和难度，极大地节约了管理成本。
上篇我们介绍了堆叠的基本知识，本文我们将详细介绍具体的堆叠技术及其优缺点。
不仅相同品牌或不同品牌的交换机之间都可以通过级联的方式而扩展端口，而且交换机和集线器之间也可以通过级联的方式进行。
因此，级联通常是解决不同品牌交换机如何连接的有效手段。
双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI -X）端口和MDI-II端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！1．使用Uplink端口级联现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除U plink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X 转换开关）在两种类型间进行切换。
图2 利用直通线通过Uplink端口级联交换机2．使用普通端口级联如果交换机没有提供专门的级联端口（Uplink端口），那么，将只能使用交叉跳线，将两台交换机的普通端口连接在一起，扩展网络端口数量（如图3所示）。
需要注意的是，当使用普通端口连接交换机时，必须使用交叉线而不是直通线。
图3 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。
当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调，当一端接“收”时，另一端接“发”。
同理，当一端接“发”时，另一端接“收”（如图4所示）。
令人欣慰的是，Cisco GBIC 光纤模块都标记有收发标志，左侧向内的箭头表示“收”，右侧向外的箭头表示“发”。
如果光纤跳线的两端均连接“收”或“发”，则该端口的LED指示灯不亮，表示该连接为失败。
只有当光纤端口连接成功后，LED指示灯才转为绿色。
图4 光纤端口的级联同样，当骨干交换机连接至核心交换机时，光纤的收发端口之间也必须交叉连接（如图5所示）。
图5 核心交换机与骨干交换机的连接2．光纤跳线及光纤端口类型光纤跳线分为单模光纤和多模光纤。
交换机光纤端口、跳线都必须与综合布线时使用的光纤类型相一致，也就是说，如果综合布线时使用的多模光纤，那么，交换机的光纤接口就必须执行1000Base-SX标准，也必须使用多模光纤跳线；如果综合布线时使用的单模光纤，那么，交换机的光纤接口就必须执行1000Ba se-LX/LH标准，也必须使用单模光纤跳线。
需要注意的是，多模光纤有两种类型，即62.5/125μm和50/125μm。
虽然交换机的光纤端口完全相同，而且两者也都执行1000Base-SX标准，但光纤跳线的芯径必须与光缆的芯径完全相同，否则，将导致连通性故障。
另外，相互连接的光纤端口的类型必须完全相同，或者均为多模光纤端口，或者均为单模光纤端口。
一端是多模光纤端口，而另一端是单模光纤端口，将无法连接在一起。
3．传输速率与双工模式与1000Base-T不同，1000Base-SX、1000Base-LX/LH和1000Base-ZX均不能支持自适应，不同速率和双工工作模式的端口将无法连接并通讯。
因此，要求相互连接的光纤端口必须拥有完全相同的传输速率和双工工作模式，既不可将1000Mbps的光纤端口与100Mbps的光纤端口连接在一起，也不可将全双工模式的光纤端口与半双工模式的光纤端口连接在一起，否则，将导致连通性故障。
级联是通过集线器的某个端口与其它集线器相连的，如使用一个集线器UPLINK口到另一个的普通端口；而堆叠是通过集线器的背板连接起来的，它是一种建立在芯片级上的连接，如2个24口交换机堆叠起来的效果就像是一个48口的交换机，优点是不会产生瓶颈的问题。
堆叠(Stack)和级联(Uplink)是多台交换机或集线器连接在一起的两种方式。
它们的主要目的是增加端口密度。
但它们的实现方法是不同的。
简单地说，级联可通过一根双绞线在任何网络设备厂家的交换机之间，集线器之间，或交换机与集线器之间完成。
而堆叠只有在自己厂家的设备之间，且此设备必须具有堆叠功能才可实现。
级联只需单做一根双绞线(或其他媒介)，堆叠需要专用的堆叠模块和堆叠线缆，而这些设备可能需要单独购买。
交换机的级联在理论上是没有级联个数限制的(注意：集线器级联有个数限制，且10M和100M的要求不同)，而堆叠各个厂家的设备会标明最大堆叠个数。
从上面可看出级联相对容易，但堆叠这种技术有级联不可达到的优势。
首先，多台交换机堆叠在一起，从逻辑上来说，它们属于同一个设备。
这样，如果你想对这几台交换机进行设置，只要连接到任何一台设备上，就可看到堆叠中的其他交换机。
而级联的设备逻辑上是独立的，如果想要网管这些设备，必须依次连接到每个设备。
其次，多个设备级联会产生级联瓶颈。
例如，两个百兆交换机通过一根双绞线级联，则它们的级联带宽是百兆。
这样不同交换机之间的计算机要通讯，都只能通过这百兆带宽。
而两个交换机通过堆叠连接在一起，堆叠线缆将能提供高于1G的背板带宽，极大地减低了瓶颈。
现在交换机有一种新的技术——Port Trunking，通过这种技术，可使用多根双绞线在两个交换机之间进行级联，这样可成倍地增加级联带宽。
级联还有一个堆叠达不到的目的，是增加连接距离。
比如，一台计算机离交换机较远，超过了单根双绞线的最长距离100米，则可在中间再放置一台交换机，使计算机与此交换机相连。
堆叠线缆最长也只有几米，所以堆叠时应予考虑。
堆叠和级联各有优点，在实际的方案设计中经常同时出现，可灵活应用。
级联是通过集线器的某个端口与其它集线器相连的，而堆叠是通过集线器的背板连接起来的。
虽然级联和堆叠都可以实现端口数量的扩充，但是级联后每台集线器或交换机在逻辑上仍是多个被网管的设备，而堆叠后的数台集线器或交换机在逻辑上是一个被网管的设备。
