抄平放线

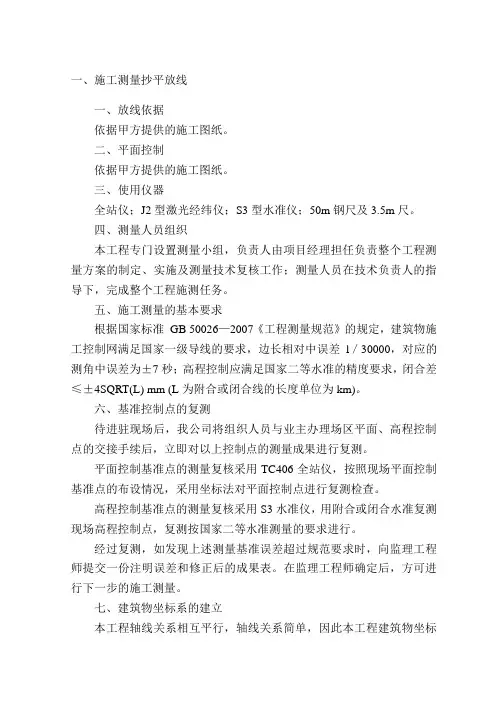

一、施工测量抄平放线一、放线依据依据甲方提供的施工图纸。

二、平面控制依据甲方提供的施工图纸。

三、使用仪器全站仪；J2型激光经纬仪；S3型水准仪；50m钢尺及3.5m尺。

四、测量人员组织本工程专门设置测量小组，负责人由项目经理担任负责整个工程测量方案的制定、实施及测量技术复核工作；测量人员在技术负责人的指导下，完成整个工程施测任务。

五、施工测量的基本要求根据国家标准GB 50026—2007《工程测量规范》的规定，建筑物施工控制网满足国家一级导线的要求，边长相对中误差l／30000，对应的测角中误差为±7秒；高程控制应满足国家二等水准的精度要求，闭合差≤±4SQRT(L) mm (L为附合或闭合线的长度单位为km)。

六、基准控制点的复测待进驻现场后，我公司将组织人员与业主办理场区平面、高程控制点的交接手续后，立即对以上控制点的测量成果进行复测。

平面控制基准点的测量复核采用TC406全站仪，按照现场平面控制基准点的布设情况，采用坐标法对平面控制点进行复测检查。

高程控制基准点的测量复核采用S3水准仪，用附合或闭合水准复测现场高程控制点，复测按国家二等水准测量的要求进行。

经过复测，如发现上述测量基准误差超过规范要求时，向监理工程师提交一份注明误差和修正后的成果表。

在监理工程师确定后，方可进行下一步的施工测量。

七、建筑物坐标系的建立本工程轴线关系相互平行，轴线关系简单，因此本工程建筑物坐标系只需要建立一个，具体如下：纵向轴线为建筑物坐标系的A坐标，竖向轴线为建筑物坐标系的B坐标，是为了更好地区分A、B两坐标，以免工作时出差错。

八、场区平面及高程控制网的建立根据先整体后局部的工作程序，准确地测定与保护好场地控制网。

平面控制网和标高控制网的桩位，是整个工程建筑物平面和标高定位、建筑竖向控制的基本依据；是保证场地内整体施工测量精度和分区或分期施工相互衔接的基础。

因此，控制网的设计、测设及桩位的保护等项工作，与工程施工方案、现场布置统一考虑确定。

抄平放线
1、地下室施工抄平放线：
⑴地下室：根据地下室平面图及大样图，按建筑物的轴线定位，连结相应轴线，依据围护方案开挖坡度，走出开挖边线位置。

⑵用水准仪把相应的标高引测到水平桩或轴线桩上，并画标高标记，拉统线确定挖土深度。

⑶基坑开挖完成后，用经纬仪将一级轴线控制点投测到基坑内，在基坑中
设置轴线，基础边线及高程标记，浇垫层后应在垫层面上放出(弹黑线)柱、承台、墙、地梁的平面尺寸。

⑷地下室底板模完成后，应按设计图纸要求校核模板安装的几何尺寸，在模板四周放出底板面的标高线，要求与模板面平。

中央标高线可在竖向钢筋上用红油漆标示。

墙、柱的轴线和边线标记，应延长线引至基础边线外，方便施工复核。

⑸地下室底板施工完成后，把轴线引测至基础面，并按施工图放出有关的
墙和柱等截面尺寸线，地梁、预
留孔洞、管道、埋件等应按施工
图纸在相关的位置上放出有关
的标示(包括标高和截面等几何
尺寸)。

2、主体结构施工抄平放线：
⑴结构平面的施工放线，根据已有的地下室控制网点的主轴线采用
4.1.3方法精确引测到各层楼面上，再根据各层施工平面放出相应的轴线及墙、柱、梁待测楼层结构首层a 1
50米钢尺2
a b 1
s 1H 1s 2b 2H 2。

(a)经国家批准的标准图集，供全国范围内使用。全国通用的标准图集，通常采用“Jxxx”或“建XXX”代号表示建筑标准配件类的图集，用“Gxxx”或“结XXX”代号表示结构标准构件类的图集，例如03GIOI、03J930等。(b)经各省、市、自治区等地方批准的通用标准图集，供本地区使用，例如辽G10
7、DG811l等。(C)各设计单位编制的标准图集，供本单位设计的工程使用。B、标准图的查阅方法
第一篇：抄平、放线知识小结
A、垫层上的放线
1、说明：垫层放线是为了方便木工搭设基础梁和基础承台的模板。
2、操作方法：
（1）利用经纬仪放出十字交差的两条轴线（控制பைடு நூலகம்）
（2）用皮尺对着控制线拉出横向或纵向最两端的同一条轴线上的两个点（3）再用透明线分别按住横（纵）向的两个点
（4）中间的垫层上的梁轴线直接顺着透明线画出即成轴。（5）用墨斗弹出线。
(a)根据施工图中注明的标准图集名称和编号及编制单位，查找相应的图集。
(b)阅读标准图集时，应先阅读总说明，了解编制该标准图集的设计依据和使用范围、施工要求及注意事项等。( C)根据施工图中的详图索引编号查阅详图，核对有关尺寸及套用部位等要求，以防差错。(3)阅读房屋建筑工程图的方法阅读图样应该按顺序进行。
A、读首页图。包括图纸目录、设计总说明、门窗表、以及经济技术指标等。B、读总平面图。包括地形地势特点、周围环境、坐标、道路等情况。
C、读建筑施工图。从标题栏开始，依次读平面形状及尺寸和内部组成，建筑物的内部构造形式、分层情况及各部位连接情况等，了解立面造型、装修、标高等，了解细部构造、大小、材料、尺寸等。
三、施工图纸的一般规定为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。

工程施工放线抄平是建筑施工过程中的一项基础技术工作，其目的是为了确保建筑物的位置、高程和尺寸符合设计要求。

那么，工程施工放线抄平容易学吗？本文将从以下几个方面进行分析和解答。

一、放线抄平的基本概念放线抄平是建筑施工测量的重要组成部分，主要包括以下几个方面：1. 放线：根据设计图纸，在现场标出建筑物的轮廓线、轴线等关键位置，为施工提供依据。

2. 抄平：测量并标记出建筑物各个部位的高程，以确保建筑物的高度和水平度符合设计要求。

3. 控制点：在施工现场设置一定数量的控制点，用于控制整个施工过程的测量精度。

二、放线抄平的学习难度1. 理论知识：放线抄平涉及到的理论知识主要包括测量学、几何学、物理学等方面的知识。

对于没有接触过相关专业的学生来说，这些理论知识可能较为抽象，需要一定时间去理解和掌握。

2. 实践操作：放线抄平的实践操作包括使用测量仪器、设置控制点、标定轴线和高程等。

这些操作需要一定的动手能力和实际操作经验，对于初学者来说，可能需要一段时间去熟练掌握。

3. 综合应用：放线抄平不仅仅是单纯的测量工作，还需要与施工现场的具体情况相结合，如建筑物的大小、形状、结构等。

这就要求施工放线人员不仅要掌握测量技术，还要具备一定的建筑知识和经验。

三、放线抄平的学习方法1. 学习理论知识：可以通过阅读教材、参加培训课程等方式，系统地学习放线抄平的相关理论知识。

2. 实践操作：在实际施工过程中，多加观察、请教有经验的工程师，逐步掌握放线抄平的实践操作技巧。

3. 案例分析：研究典型的放线抄平案例，了解其在实际施工中的应用和注意事项。

4. 交流与合作：与同行进行经验交流，共同探讨放线抄平中的难题，提高自己的业务水平。

四、结语综上所述，工程施工放线抄平的学习并不容易，需要掌握一定的理论知识、实践操作能力和综合应用能力。

但只要用心去学、多实践、多交流，相信大家都能掌握这项技术。
